水利工程项目划分表
常见水工建筑物工程分部工程划分表及其它要求

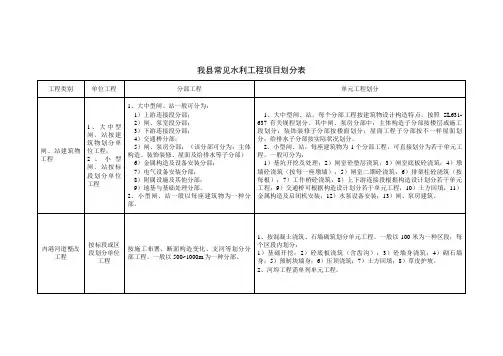

我县常见水利工程项目划分表注：一、单个建筑物为一种单位工程时应划分：1、重要分部工程：闸（泵）室段分部、地基与基础处理分部2、重要隐蔽单元工程：桩基单元3、关键部位单元工程：闸室底板二、小型建筑物为一种分部工程时，其重要隐蔽（关键部位）单元工程参照上述规定。
单位工程核定阶段项目法人单位需提交旳基本资料1、项目法人申请质量等级核定旳申请书；2、工程施工管理汇报、监理工作汇报，建设管理汇报，设计工作汇报；（格式规定及内容请参见《水利水电建设工程验收规程》）3、第三方竣工质量检测汇报；4、单位工程施工资料（规定附后）。
一、单位工程验收资料（五册）第一册工程各阶段验收签证及施工缺陷立案表1、单位工程验收鉴定书及分部工程验收签证：验收签定书格式要严格按照《水利水电建设工程验收规程》（SL223-2023）中有关规定，按原则格式进行编写。
2、施工缺陷立案表：按SL176-2023中旳原则格式进行编写。
第二册竣工图纸竣工图是工程旳真实反应，是水利工程档案旳重要构成部分，必须做到图物相符，施工单位一定要在施工过程中认真做好施工记录、检测记录、报验记录和签证，整顿好变更文献，按规定及时编制好竣工图。
a 凡按设计图纸施工没有变动旳图纸，可由施工单位在原图上加盖“竣工图”章，即为竣工图。
b 凡在施工中，虽有一般性旳设计变更，但能在原图上加以修改、补充、阐明旳，也可由施工单位在原施工图上修改、补充（修改、补充旳内容不得超过原图幅面旳1/3），并注明修改根据，然后加盖竣工图章作为竣工图。
c 凡有施工中有重大设计变更，且原施工图不能替代旳，应按变更后旳实际状况，重新绘制竣工图，并附以有关记录阐明及变更根据，加盖“竣工图”章，作为竣工图。
d 竣工图纸由施工单位负责编制。
每张竣工图均要加盖竣工图章，并严格履行签字手续。
竣工图章应盖在每张竣工图旳图签栏上方空白处，并不得覆盖图中（原有）内容。
e 竣工图旳图幅、绘制措施、图签栏旳设置等均应符合国家“制图原则”。
水利工程单位分部分项工程划分表(免费)
水利工程单位分部分项工程划分表(免费)水利工程单位分部分项工程划分表本文档致力于为水利工程单位提供一份完整的分部分项工程划分表，以帮助管理和组织工程项目。
以下是该划分表的详细内容：1. 总则本划分表适用于水利工程单位的各类工程项目，旨在统一工程项目的划分，便于项目管理和实施。
划分表按照标准格式和规范要求编制，其中包括以下内容：- 工程编号- 工程名称- 工程地点- 工程规模- 工程周期- 主要工作内容2. 分部划分2.1 一级分部一级分部是对整个工程项目的总体划分，用于指导工程的组织和管理。
一级分部包括以下内容：- 建筑工程- 土石工程- 水利设备与管线工程- 电气与自动化工程- 其他2.2 二级分部二级分部是对一级分部的进一步细化，用于更具体地划分工程项目。
二级分部包括以下内容（以建筑工程为例）：- 地基与基础工程- 主体结构工程- 建筑装饰工程- 建筑给排水与供暖工程- 其他3. 分项划分3.1 一级分项一级分项是对二级分部的具体划分，用于指导工程实施和监督。
一级分项包括以下内容（以地基与基础工程为例）：- 地质勘探与检测- 地基处理- 基础施工- 场地平整与排水- 其他3.2 二级分项二级分项是对一级分项的更详细划分，用于具体描述工程项目的工作内容。
二级分项包括以下内容（以地基处理为例）：- 桩基处理- 土体改良- 挡土墙施工- 地下水排泄- 其他4. 使用方法该划分表可作为水利工程单位在项目管理中的重要工具，使用方法如下：- 根据具体工程项目的规模和特点，确定一级分部、二级分部、一级分项和二级分项。
- 将划分表与工程项目的项目计划和合同相结合，进行实际应用。
- 在工程实施过程中，根据划分表中的工作内容，按照相应工序进行组织和监督。
划分表的使用有助于提高工程项目管理的规范性和效率性，确保工程项目的顺利进行。
以上是本文档中水利工程单位分部分项工程划分表的内容。
希望能对水利工程单位在工程项目管理中有所帮助。
水利水电工程项目划分
水利水电工程施工质量检验与评定规程SL 176—20073项目划分3.1 项目名称3.1.1各类水利工程项目划分示例见表1水利水电枢纽工程项目划分表，表2堤防工程项目划分表，表3引水(渠道)工程项目划分表。
精品文档，超值下载表1 水利水电枢纽工程项目划分表表2 堤防工程项目划分表表3 引水(渠道)工程项目划分表续)3.2 项目划分原则3.2.1本条是进行项目划分的基本原则。
条文中的工程结构特点指建筑物的结构特点，如混凝土重力坝，可按坝段进行项目划分，土石坝则应按防渗体、坝壳及排水堆石体等进行项目划分。
施工部署指施工组织设计中对各建筑物施工时期的安排。
同时，还应遵守有利于施工质量管理的原则。
3.2.2单位工程项目划分，在满足3.2.1条规定的前提下，本条对枢纽工程、堤防工程、引水(渠道)工程的单位工程项目划分原则做了如条文所述规定。
引水(渠道)工程级别按GB50288--99规定执行。
除险加固工程因险情不同，其除险加固内容和工程量也相差很大，应按实际情况进行项目划分。
加固工程量大时，以同一招标标段中的每座独立建筑物的加固项目为一个单位工程，当加固工程量不大时，也可将一个施工单位承担完成的几个建筑物的加固项目划分为一个单位工程。
3.2.3条文中的“工程量不宜相差太大”指同种类分部工程(如几个混凝土分部工程)的工程量差值不超过50％，“投资不相差太大”指不同种类分部工程(如混凝土分部工程、砌石分部工程、闸门及启闭机安装分部工程……)的投资差值不宜超过一倍。
对除险加固工程可根据整治内容，按本条规定的原则进行分部工程的划分。
3.2.4《单元工程评定标准》对水利水电枢纽工程及堤防工程中常见单元工程如何划分都有规定，《单元工程评定标准》中未涉及的单元工程，应按本条规定进行划分。
目前水利行业尚无引水(渠道)工程的单元工程质量评定标准，本条提出了其单元工程划分原则，并在3.1.1条文说明中列出了项目划分表。
3.3项目划分程序3.3.3工程施工过程中，由于设计变更、施工部署的重新调整等诸多因素，需要对工程开工初期批准的项目划分进行调整。
水利工程项目划分表
▲泵房 1-3-4-1~n C25砼底板
1-3 下部工
程 1-3-5-1
永兴排水闸内接长控制闸
1-3-6-1
轴流式机组水泵房
按部位划分为一个单元 按部位划分为一个单元 划分为一个单元 划分为一个单元
1-3-7-1
轴流式机组拦污检修闸
划分为一个单元
1-3-8-1
贯流式机组进出水流道进出口段 划分为一个单元
浆砌石挡土墙
注：加▲的分部工程为主要分部工程
备注
2000m3划分为一个单元 1000m3划分为一个单元 按部位划分为一个单元 按部位划分为一个单元 按每3米高划分为一个单 元 每扇拍门划分为一个单元 划分为一个单元 2000m3划分为一个单元 1000m3划分为一个单元 按部位划分为一个单元 按部位划分为一个单元 按每孔划分为一个单元 按部位划分为一个单元 按部位划分为一个单元 划分为一个单元 2000m3划分为一个单元 1000m3划分为一个单元 划分为一个单元 按部位划分为一个单元 按部位划分为一个单元 按部位划分为一个单元 按部位划分为一个单元 按500m3划分为一个单元 按部位划分为一个单元

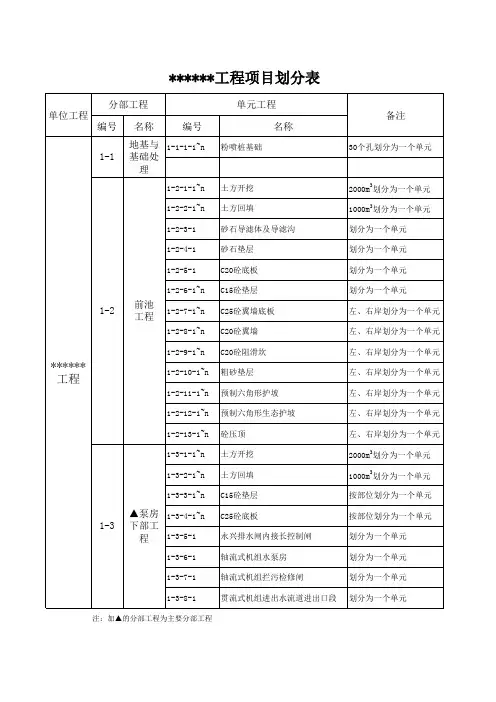

******工程项目划分表
分部工程 单位工程
编号 名称
编号
地基与 1-1-1-1~n 1-1 基础处
理
1-2-1-1~n
1-2-2-1~n
单元工程 名称
粉喷桩基础
土方开挖 土方回填
备注
30个孔划分为一个单元
2000m3划分为一个单元 1000m3划分为一个单元
1-2-3-1
砂石导滤体及导滤沟
划分为一个单元
1-2-4-1
砂石垫层
划分为一个单元
1-2-5-1

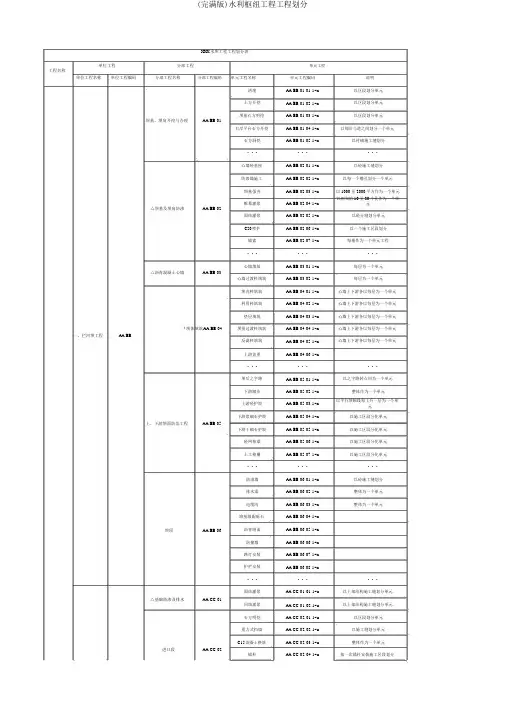

(完整版)水利枢纽工程项目划分
XXX水库工程工程划分表单位工程分部工程单元工程工程名称单位工程名称单位工程编码分部工程名称分部工程编码坝基、坝肩开挖与办理AA-BB-01△坝基及坝肩防渗AA-BB-02△沥青混凝土心墙AA-BB-03* 坝体填筑A A-BB-04一、拦河坝工程AA-BB上、下游坝面防范工程AA-BB-05坝顶AA-BB-06△基础防渗及排水AA-CC-01进口段AA-CC-02单元工程名称单元工程编码说明清废AA-BB-01-01-1~n以区段划分单元土方开挖AA-BB-01-02-1~n以区段划分单元坝基石方明挖AA-BB-01-03-1~n以区段划分单元右岸平台石方开挖AA-BB-01-04-1~n以每阶马道之间划分一个单元石方洞挖AA-BB-01-05-1~n以衬砌施工缝划分·········心墙砼基座AA-BB-02-01-1~n以砼施工缝划分防渗墙施工AA-BB-02-02-1~n以每一个槽孔划分一个单元坝基强夯AA-BB-02-03-1~n以1000至2000平方作为一个单元帷幕灌浆AA-BB-02-04-1~n以相邻的 10至20个孔作为一个单元固结灌浆AA-BB-02-05-1~n以砼分缝划分单元C20喷护AA-BB-02-06-1~n以一个施工区段划分锚索AA-BB-02-07-1~n每根作为一个单元工程·········心墙填筑AA-BB-03-01-1~n每层为一个单元心墙过渡料填筑AA-BB-03-02-1~n每层为一个单元坝壳料填筑AA-BB-04-01-1~n心墙上下游各以每层为一个单元利用料填筑AA-BB-04-02-1~n心墙上下游各以每层为一个单元垫层填筑AA-BB-04-03-1~n心墙上下游各以每层为一个单元坝基过渡料填筑AA-BB-04-04-1~n心墙上下游各以每层为一个单元反滤料填筑AA-BB-04-05-1~n心墙上下游各以每层为一个单元上游盖重AA-BB-04-06-1~n·········坝后之字路AA-BB-05-01-1~n以之字路转点间为一个单元下游踏步AA-BB-05-02-1~n整体作为一个单元上游砼护坡AA-BB-05-03-1~n以平行坝轴线每上升一层为一个单元下游浆砌石护坡AA-BB-05-04-1~n以施工区段分化单元下游干砌石护坡AA-BB-05-05-1~n以施工区段分化单元砼网格梁AA-BB-05-06-1~n以施工区段分化单元土工格栅AA-BB-05-07-1~n以施工区段分化单元·········防浪墙AA-BB-06-01-1~n以砼施工缝划分排水渠AA-BB-06-02-1~n整体为一个单元电缆沟AA-BB-06-03-1~n整体为一个单元路基级配砾石AA-BB-06-04-1~n沥青路面AA-BB-06-05-1~n防撞墩AA-BB-06-06-1~n路灯安装AA-BB-06-07-1~n护栏安装AA-BB-06-08-1~n·········固结灌浆AA-CC-01-01-1~n以上部结构施工缝划分单元回填灌浆AA-CC-01-02-1~n以上部结构施工缝划分单元石方明挖AA-CC-02-01-1~n以区段划分单元重力式挡墙AA-CC-02-02-1~n以施工缝划分单元C15混凝土换填AA-CC-02-03-1~n整体作为一个单元锚杆AA-CC-02-04-1~n按一次锚杆安装施工区段划分锚索AA-CC-02-05-1~n每根作为一个单元工程·········第一段泄槽AA-CC-03二、溢洪洞工程AA-CC台阶消能段AA-CC-04消力池段AA-CC-05出水渠段AA-CC-06石方明挖AA-CC-03-01-1~n以区段划分单元砂砾石回填AA-CC-03-02-1~n以整个区段每层划分一个单元C15混凝土换填AA-CC-03-03-1~n整体作为一个单元洞身及洞脸混凝土AA-CC-03-04-1~n以施工缝划分单元C15混凝土回填AA-CC-03-05-1~n以施工缝划分单元锚筋桩AA-CC-03-06-1~n按一次安装施工区段划分石方洞挖AA-CC-03-07-1~n以施工缝划分单元C20洞内喷护AA-CC-03-08-1~n以施工缝划分单元·········清废AA-CC-04-01-1~n以区段划分单元土方开挖AA-CC-04-02-1~n以区段划分单元石方明挖AA-CC-04-03-1~n以区段划分单元砂砾石回填AA-CC-04-04-1~n以整个区段每层划分一个单元C15混凝土垫层AA-CC-04-05-1~n以上部结构施工缝划分单元槽身底板混凝土AA-CC-04-06-1~n以施工缝划分单元槽身边墙混凝土AA-CC-04-07-1~n以施工缝划分单元C15混凝土回填AA-CC-04-08-1~n以整个区段每层划分一个单元网格梁护坡AA-CC-04-09-1~n以区段划分单元锚杆AA-CC-04-10-1~n按一次锚杆安装施工区段划分锚筋桩AA-CC-04-11-1~n按一次安装施工区段划分·········清废AA-CC-05-01-1~n以区段划分单元土方开挖AA-CC-05-02-1~n以区段划分单元石方开挖AA-CC-05-03-1~n以区段划分单元砂砾石回填AA-CC-05-04-1~n以整个区段每层划分一个单元消力池混凝土AA-CC-05-05-1~n以施工缝划分单元C15混凝土换填AA-CC-05-06-1~n整体作为一个单元网格梁护坡AA-CC-05-07-1~n以区段划分单元·········清废AA-CC-06-01-1~n以区段划分单元土方开挖AA-CC-06-02-1~n以区段划分单元石方开挖AA-CC-06-03-1~n以区段划分单元砂砾石回填AA-CC-06-04-1~n以整个区段每层划分一个单元渠道混凝土AA-CC-06-05-1~n以施工缝划分单元C20重力式挡土墙AA-CC-06-06-1~n以施工缝划分单元·········△联合进水塔及进口连AA-DD-01接段三、导流泄洪冲AA-DD砂洞工程洞身材AA-DD-02出口及下游连接段AA-DD-03 XXX水库工程防洪堤AA-DD-04坡积物开挖AA-DD-01-01-1~n以区段划分单元石方明挖AA-DD-01-02-1~n以区段划分单元边坡喷护AA-DD-01-03-1~n以区段划分单元引水渠混凝土AA-DD-01-04-1~n以施工缝划分单元发电洞闸底板混凝土AA-DD-01-05-1~n以施工缝划分单元发电洞闸墩混凝土AA-DD-01-06-1~n每个部位为一个单元发电洞闸口二期砼AA-DD-01-07-1~n每个部位为一个单元泄洪洞塔壁砼AA-DD-01-08-1~n以施工缝划分单元泄洪洞闸口二期砼AA-DD-01-09-1~n每个部位为一个单元塔顶板砼AA-DD-01-10-1~n整个作为一个单元回填砼AA-DD-01-11-1~n以施工缝划分单元交通桥桥板砼AA-DD-01-12-1~n每单跨板为一个单元桥墩及桥台砼AA-DD-01-13-1~n混凝土浇筑按设计施工分缝，每浇筑一仓为一个单元工程固结灌浆AA-DD-01-14-1~n固结灌浆按设计分缝，每 3仓为一个单元工程锚索AA-DD-01-15-1~n每根作为一个单元工程钢爬梯AA-DD-01-16-1~n整个作为一个单元栏杆AA-DD-01-17-1~n整个作为一个单元管道安装AA-DD-01-18-1~n通气孔钢管制作为一个单元工程、通气孔钢管安装为一个单元工程；接地装置为一个单元工程。
水利工程分部分项划分表
工程项目划分表
工程名称：浦东新区大团镇邵宅海潮村高标准农田水利专项工程
备注：根据项目划分情况进行调整，不够可附页。
工程项目划分表
工程名称：浦东新区大团镇邵宅海潮村高标准农田水利专项工程
备注：根据项目划分情况进行调整，不够可附页。
工程项目划分表
工程名称：浦东新区大团镇邵宅海潮村高标准农田水利专项工程
备注：根据项目划分情况进行调整，不够可附页。
工程项目划分表
工程名称：浦东新区大团镇邵宅海潮村高标准农田水利专项工程
备注：根据项目划分情况进行调整，不够可附页。
工程项目划分表
工程名称：浦东新区大团镇邵宅海潮村高标准农田水利专项工程
备注：根据项目划分情况进行调整，不够可附页。
水利工程项目划分表格【最新版】
水利工程项目划分表格3.1项目名称3.1.1水利水电工程质量检验与评定应进行项目划分。
项目按级划分为单位工程、分部工程、单元(工序)工程等三级。
3.1.2工程中永久性房屋(管理设施用房)、专用公路、专用铁路等工程项目，可按相关行业标准划分和确定项目名称。
3.2项目划分原则3.2.1水利水电工程项目划分应结合工程结构特点、施工部署及施工合同要求进行，划分结果应有利于保证施工质量以及施工质量管理。
3.2.2单位工程项目的划分应按下列原则确定:1枢纽工程，一般以每座独立的建筑物为一个单位工程。
当工程规模大时，可将一个建筑物中具有独立施工条件的一部分划为一个单位工程。
2堤防工程，按招标标段或工程结构划分为单位工程。
规模较大的交叉联结建筑物及管理设施以每座独立的建筑物为一个单位工程。
3引水(渠道)工程，按招标标段或工程结构划分单位工程。
大、中型引水(渠道)建筑物以每座独立的建筑物为一个单位工程。
4除险加固工程，按招标标段或加固内容，并结合工程量划分单位工程。
3.2.3分部工程项目的划分应按下列原则确定:1枢纽工程，土建工程按设计的主要组成部分划分。
金属结构及启闭机安装工程和机电设备安装工程按组合功能划分。
2堤防工程，按长度或功能划分。
3引水(渠道)工程中的河(渠)道按施工部署或长度划分。
大、中型建筑物按工程结构主要组成部分划分。
4除险加固工程，按加固内容或部位划分。
5同一单位工程中，各个分部工程的工程量(或投资)不宜相差太大，每个单位工程中的分部工程数目，不宜少于5个。
3.2.4单元工程项目的划分应按下列原则确定:1按《水利不电基本建设工程单元工程质量等级评定标准(试行)》(SDJ 249.1~6-88,SL 38-92及SL 239-1999)(以下简单简称《单元工程评定标准》)规定进行划分。
2河(渠)道开挖、填筑及衬砌单元工程划分界限宜设在变形缝或结构缝处，长度一般不大于100m。
同一分部工程中各单元工程的工程量(或投资)不宜相差太大。
水利项目划分表
.附录 2项目划分表摘自 SL176—1996《水利水电工程施工质量评定规程》工程类别单位工程分部工程说明（一）土质（斜）墙土石坝一、拦河坝（二）均质土坝工程（三）混凝土面板堆石坝1、地基开挖与处理△2、地基防渗△3、防渗心（斜墙）★ 4、坝体填筑5、排水6、上游坝面护坡7、下游坝面护坡8、坝顶9、护岸及其他10、观测设施1、地基开挖与处理2、地基防渗★3、坝体填筑4、排水5、上游坝面护坡6、下游坝面护坡7、坝顶8、护岸及其他9、观测设施1、地基开挖与处理△2、趾板及地基防渗△3、混凝土面板及接缝止水4、垫层与过渡层5、堆石体6、下游坝面护坡7、坝顶 ]8、护岸及其他9、观测设施视工程量可分为数个分部工程视工程量及施工部署可分为数个分部工程含坝体、坝面及地基排水含马道、梯步、排水沟含防浪墙、栏杆、路面、灯饰等视工程量及施工部署可分为数个分部工程含坝体、坝面及地基排水含马道、梯步、排水沟含防浪墙、栏杆、路面、灯饰等视工程量可分为数个分部工程视工程量及施工部署可分为数个分部工程含马道、梯步、排水沟含防浪墙、栏杆、路面、灯饰等续表：工程类别单位工程分部工程1、地基开挖与处理△ 2、地基防渗△ 3、沥青混凝土斜（心）墙★ 4、坝体填筑（四）沥青混凝5、排水土防渗墙斜（心）6、上游坝面护坡.说明含反滤层视工程量及施工部署可分为数个分部工程墙土石坝一、拦河坝工程7、下游坝面护坡8、坝顶9、护岸及其他10、观测设施1、地基开挖与处理含坝体、坝面及地基排水含马道、梯步、排水沟含防浪墙、栏杆、路面、灯饰等△ 2、地基防渗△ 3、土工膜斜（心）墙（五）复合土工★ 4、坝体填筑5、排水膜斜（心）墙土6、上游坝面护坡石坝7、下游坝面护坡8、坝顶9、护岸及其他10、观测设施含垫层及过滤层视工程量及施工部署可分为数个分部工程含坝体、坝面及地基排水含马道、梯步、排水沟含防浪墙、栏杆、路面、灯饰等.1、地基开挖与处理2、地基防渗与排水3、非溢流坝段△ 4、溢流坝段视工程量及施工部署可分为数个分部工程★ 5、引水坝段（六）混凝土（含6、厂坝联结段★ 7、底孔坝段不包括坝体引水工程，含河床式电站碾压混凝土）重8、坝体接缝灌浆力坝9、廊道及坝内交通含、栏杆、路面、灯饰等10、坝顶11、消能防冲工程大型工程可划分为数个分部工程12、观测设施13、金属结构及启闭机安装续表：工程类别单位工程分部工程说明1、地基开挖与处理2、地基防渗与排水3、非溢流坝段视工程量及施工部署可分为数个分部工程△ 4、溢流坝段★ 5、底孔坝段（七）混凝土（含6、坝体接缝灌浆含栏杆、路面、灯饰等一、拦河坝7、廊道碾压混凝土）拱8、消能防冲工程坝9、坝顶仅限于有周边缝拱坝△ 10、推力墩（重力墩、翼坝）仅限于铰拱坝11、周边锉△ 12、铰座13、金属结构及启闭机安装14、观测设施（八）浆砌石重力坝续表：工程类别单位工程一、拦河坝（九）浆砌石拱工程坝1、地基开挖与处理2、地基防渗与排水3、非溢流坝段△ 4、溢流坝段★ 5、引水坝段视工程量及施工部署可分为数个分部工程6、厂坝联结段★7、底孔坝段8、坝面（坝体）防渗不包括坝体引水工程，含河床式电站9、坝体接缝灌浆10、廊道及坝内交通含、栏杆、路面、灯饰等11、坝顶12、消能防冲工程大型工程可划分为数个分部工程13、观测设施14、金属结构及启闭机安装分部工程说明1、地基开挖与处理2、地基防渗与排水3、非溢流坝段△ 4、溢流坝段★ 5、底孔坝段视工程量及施工部署可分为数个分部工程6、坝面（坝体）防渗7、坝体接缝灌浆8、廊道9、消能防冲10、坝顶含、栏杆、路面、灯饰等△11、推力墩（重力墩、翼坝）12、金属结构及启闭机安装13、观测设施（一）溢洪道工程（含陡槽溢洪道、侧堰溢洪道、竖井溢洪道）二、泄洪工程（二）泄洪洞（含放空洞）续表：△1、地基防渗与排水2、进口引水段△3、闸室段（或溢流堰）4、泄水段5、消能防冲段6、尾水段7、护坡及其他8、金属结构及启闭机安装△1、进水口或竖井（土建）2、有压泄水段3、无压泄水段△4、工作闸门段（土建）5、出口消能段6、尾水段7、金属结构及启闭机安装视工程量及施工部署可分为数个分部工程视工程量及施工部署可分为数个分部工程工程类别单位工程分部工程（一）坝体引水△ 1、进口水闸室段（土建）三、引水工工程（含发电灌2、引水段程溉、工业及生活3、厂坝联结段取水口工程）4、金属结构及启闭机安装说明底坎及其以上部分（二）引水隧洞及压力管道工程（三）引水渠道工程四、发电工（一）地面发电程厂房工程续表：工程类别单位工程△1、进口水闸室段（土建）2、隧洞开挖与衬砌3、调压井△4、压力管道段5、回填与固结灌浆6、金属结构及启闭机安装△1、进口闸室段（土建）2、明渠、暗渠3、渠道主要建筑物△4、前池5、溢流堰及冲沙建筑6、金属结构及启闭机安装1、进口段2、安装间3、主机段（土建）4、尾水段5、尾水渠6、副厂房、中控室△7、水轮发电机组安装8、辅助设备安装9、电气设备安装10、通信系统11、金属结构及启闭（起重）设备安装△12、主厂房房建工程13、厂区交通、排水及绿化分部工程视工程量及施工部署可分为数个分部工程视工程量及施工部署可分为数个分部工程视工程量及施工部署可分为数个分部工程闸坝式每台机组段为一个分部工程每台机组为一个分部工程电气一次、电气二次可分列分部工程拦污栅、进口及尾水闸门启闭机、桥式起重机可单列分部工程说明.（二）地下发电厂房工程三、引水工程四、发电工程（三）坝内式发电厂房工程地面升压变电五、升压变站、地下升压变电工程电站续表：1、安装间2、主机段（土建）3、尾水段4、尾水洞5、副厂房、中控室6、交通隧洞7、出线洞8、通风洞△9、水轮发电机组安装10、辅助设备安装11、电气设备安装12、金属结构及启闭（起重）安装13、通信系统14、砌体及装修工程1、进水口闸室段（土建）2、压力管道3、安装间4、主机段（土建）5、尾水段6、副厂房及中控室7、交通隧洞△8、水轮发电机组安装9、辅助设备安装10、电气设备安装11、通信系统12、交通廊道13、金属结构及启闭（起重安装）14、砌体及装修工程1、变电站（土建）2、开关站（土建）3、操作控制室△4、主变压器安装5、其他电气设备安装6、交通洞每台机组段为一分部工程每台机组为一分部工程尾水闸门启闭机、桥式起重机可单列分部工程每台机组段为一分部工程每台机组为一分部工程拦污栅、进口及尾水闸门启闭机、桥式起重机可单列分部工程仅限于地下升压站工程类别单位工程（一）船闸工程六、航运工程（二）升船机工程（一）漂木道工程七、过水工程（二）过木机工程八、水闸工程（含拦河（一）泄洪闸、闸、岸边引分洪闸、分水闸、（排）水闸冲砂闸、节制闸及沿海拦潮闸工程）分部工程1、上引航道2、上闸首段3、中闸首段4、下闸首段△5、闸室段6、下引航道7、交通桥△8、金属结构及启闭（设备）安装9、电控设备安装1、上引航道2、升船机室3、金属结构及机电设备安装4、斜坡道5、下引航道△1、进口段2、槽身段3、出口段4、金属结构及机电设备安装△1、进口段2、过本机3、出口段4、木片电设备安装1、上游联结段△2、闸室段3、消能防冲段4、下游联结段△5、地基防渗及排水6、交通桥7、金属结构及启闭机安装.说明视工程量可划分为数个分部工程每段闸首为一分部工程大型工程可划分为数个分部工程续表：工程类别九、过鱼工程十、交通工程单位工程（一）鱼闸工程（二）鱼道工程1、路基工程（一2、路面工）专程用公路 3、桥梁工工程（大、中程型）（全路汇总）4、互通立交工程（全路汇总）分部工程1、上鱼室2、井或闸室3、下鱼室4、金属结构及启闭机安装1、进口段2、槽身段3、出口段4、金属结构及启闭机安装△1、路基土石方工程2、排水工程△3、小桥△4、中小型涵洞5、砌筑工程6、大型挡土墙路面工程1、基础及墩、台△2、上部支承结构△3、总体及桥面4、引桥工程5、防护工程1、引道工程△2、桥梁工程3、匝道工程.说明以１～３ km 路段划分分部工程挡土墙、护坡、丁坝等墙高不小于6m，且长度不小于200m或墙身面积不小于1000m2时为大型土墙以１～３ km 路段划分分部工程特大桥可以每座为一单位工程含护坡、护岸、导流工程等视工程量可分为数个分部工程5、隧道工1、洞身开挖程（全路汇△ 2、洞身衬砌3、总体及洞口总）△ 4、隧道路面续表：工程类别单位工程分部工程路（△ 1、标志标线工一6、交通安△ 2、防护栏、栅程）专全设施3、紧急电话安装用4、照明设施安装公十、交通工程（程二按铁路工）专程有关规按铁路工程有关规定划分用铁定划分路工房（1、宿舍屋三1、地基与基础工程）2、其他生△ 2、主体工程永久活福利房3、地面与楼面工程性4、门窗工程生屋活△ 5、装饰工程十一、管理生（1、办公楼6、屋面工程产四2、修配房7、采暖卫生与煤气工程设施房）屋8、电气安装工程屋永久3、库房9、通风与空调工程性4、其他辅10、电梯安装工程辅助助性房屋（三）通信设施按有关规定划分1、进口段△ 2、闸室段（土建）.特长隧道可以每座为一单位工程说明以 1～ 3km 路段划分分部工程房屋建筑工程系按《建筑安装工程质量检验评定统一标准》GBJ300 — 88 划分分部工程渠道工程（一）进水闸3、泄水段4、消能防水冲工程5、沉砂设施6、金属结构及启闭机安装1、进口段（二）分水闸、△ 2、闸室段（土建）3、交通桥节制闸、泄水闸、△ 4、消能防冲工程冲砂闸5、下游联接段6、金属结构及启闭机安装续表：.工程类别单位工程（三）隧洞（四）渡槽渠道（五）公路桥或工机耕桥程（六）道虹吸管道工程（指规模较大的倒虹管道工程）（七）涵洞（制与铁路、公路及河流交叉的大型涵洞）分部工程1、进口段△2、洞身段△3、隧洞灌浆4、出口段1、基础工程2、进出口段△3、槽身△4、支承结构见附录 2“交通工程”中的公路桥梁1、进口段△2、管道段3、出口段4、金属结构及启闭机安装1、进口段△2、洞身3、出口说明洞身段含洞身开挖与衬砌，可视工程量按桩号分为数个分部工程视工程量分为数个分部工程人行桥列入相应明渠分部工程视工程量分为数个分部工程视工程量分为数个分部工程.1、明渠（八）干渠或支2、陡坡、跌水渠3、暗渠视工程量分为数个分部工程4、沿渠小型建筑物5、沿渠公路（九）管理房屋（指管理站（点）见附录 2“十一、管理设施”的生活及生产用闸房列如闸室分部工程房、不含闸房）续表：工程类别单位工程分部工程说明1、堤基处理工程堤基处理与相应堤身△ 2、堤基防渗工程防渗处理按相关规程划分单元工程★ 3、堤身防渗工程按相关规程原则划分单元工程△ 4、堤身填（浇、砌）筑工碾压式土堤按层，段划分单元工程，程（包括碾压式土堤填筑工程、分区土质堤填筑工程、分新筑堤按堤轴线长度200～ 500m，老堤加（一）堤身工程区土质堤工程、土料吹填筑堤高墙厚按堤段填筑量1000～ 2000m3为按一提工程、混凝土防洪墙工程、砌防石堤工程）个吹填围堰区段（仓）或按堤轴线长 100m～工5、填塘固基500m 划分为一个单元工程；砼防洪墙及砌程石堤工程，按相关规程划分原则划分单元6、压浸平台工程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
济南市槐荫区北店子引黄渠首改造工程项目划分表(1)
济南市章丘垛庄水库除险加固工程项目划分表(2)
济南市章丘垛庄水库除险加固工程项目划分表(3)
济南市章丘垛庄水库除险加固工程项目划分表(4)
济南市章丘垛庄水库除险加固工程项目划分表(5)
济南市章丘垛庄水库除险加固工程项目划分表(6)
济南市章丘垛庄水库除险加固工程项目划分表(7)
济南市章丘垛庄水库除险加固工程项目划分表(9)
注：表中标▲者为主要分部工程，标★者为重要隐蔽单元工程，标●者为关键部位单元工程。
