最新l0月高等教育自学考试全国统一命题考试传感器与检测技术试卷课程代码2202汇总
《传感器与检测技术》期末考试试卷及答案(1)
传感器与自动检测技术一、填空题（每题3分)1、传感器通常由直接响应于被测量的敏感元件、产生可用信号输出的转换元件、以及相应的信号调节转换电路组成。
2、金属材料的应变效应是指金属材料在受到外力作用时，产生机械变形，导致其阻值发生变化的现象叫金属材料的应变效应。
3、半导体材料的压阻效应是半导体材料在受到应力作用后,其电阻率发生明显变化，这种现象称为压阻效应.4、金属丝应变片和半导体应变片比较其相同点是它们都是在外界力作用下产生机械变形,从而导致材料的电阻发生变化.5、金属丝应变片和半导体应变片比较其不同点是金属材料的应变效应以机械形变为主，材料的电阻率相对变化为辅；而半导体材料则正好相反，其应变效应以机械形变导致的电阻率的相对变化为主,而机械形变为辅。
6、金属应变片的灵敏度系数是指金属应变片单位应变引起的应变片电阻的相对变化叫金属应变片的灵敏度系数。
7、固体受到作用力后电阻率要发生变化,这种现象称压阻效应.8、应变式传感器是利用电阻应变片将应变转换为电阻变化的传感器。
9、应变式传感器是利用电阻应变片将应变转换为电阻变化的传感器。
10、应变式传感器是利用电阻应变片将应变转换为电阻变化的传感器,传感器由在弹性元件上粘贴电阻敏感元件构成，弹性元件用来感知应变,电阻敏感元件用来将应变的转换为电阻的变化。
11、应变式传感器是利用电阻应变片将应变转换为电阻变化的传感器，传感器由在弹性元件上粘贴电阻敏感元件构成，弹性元件用来感知应变，电阻敏感元件用来将应变的转换为电阻的变化.12、应变式传感器是利用电阻应变片将应变转换为电阻变化的传感器，传感器由在弹性元件上粘贴电阻敏感元件构成，弹性元件用来感知应变,电阻敏感元件用来将应变的转换为电阻的变化.13、应变式传感器是利用电阻应变片将应变转换为电阻变化的传感器，传感器由在弹性元件上粘贴电阻敏感元件构成，弹性元件用来感知应变，电阻敏感元件用来将应变的转换为电阻的变化.14、要把微小应变引起的微小电阻变化精确地测量出来，需采用特别设计的测量电路，通常采用电桥电路.15、电容式传感器利用了将非电量的变化转换为电容的变化来实现对物理量的测量。

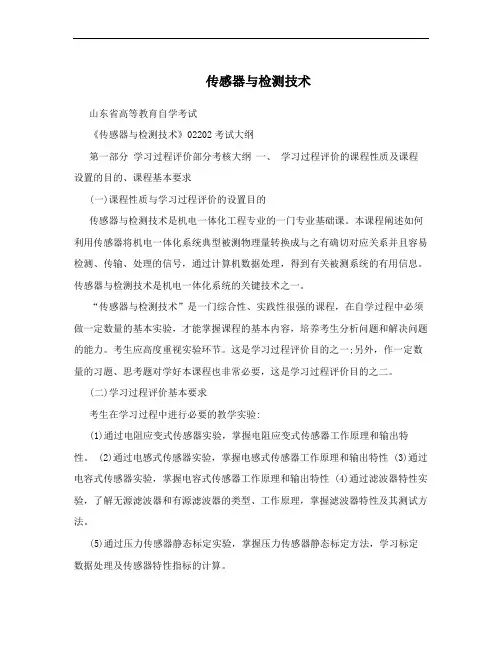

传感器与检测技术
传感器与检测技术山东省高等教育自学考试《传感器与检测技术》02202考试大纲第一部分学习过程评价部分考核大纲一、学习过程评价的课程性质及课程设置的目的、课程基本要求(一)课程性质与学习过程评价的设置目的传感器与检测技术是机电一体化工程专业的一门专业基础课。
本课程阐述如何利用传感器将机电一体化系统典型被测物理量转换成与之有确切对应关系并且容易检测、传输、处理的信号，通过计算机数据处理，得到有关被测系统的有用信息。
传感器与检测技术是机电一体化系统的关键技术之一。
“传感器与检测技术”是一门综合性、实践性很强的课程，在自学过程中必须做一定数量的基本实验，才能掌握课程的基本内容，培养考生分析问题和解决问题的能力。
考生应高度重视实验环节。
这是学习过程评价目的之一;另外，作一定数量的习题、思考题对学好本课程也非常必要，这是学习过程评价目的之二。
(二)学习过程评价基本要求考生在学习过程中进行必要的教学实验:(1)通过电阻应变式传感器实验，掌握电阻应变式传感器工作原理和输出特性。
(2)通过电感式传感器实验，掌握电感式传感器工作原理和输出特性 (3)通过电容式传感器实验，掌握电容式传感器工作原理和输出特性 (4)通过滤波器特性实验，了解无源滤波器和有源滤波器的类型、工作原理，掌握滤波器特性及其测试方法。
(5)通过压力传感器静态标定实验，掌握压力传感器静态标定方法，学习标定数据处理及传感器特性指标的计算。
(6)通过温度传感器校准实验，掌握温度传感器的使用方法和校准方法。
(7)通过振动测试实验，了解其固有频率、阻尼比及各阶振型的测试方法;了解非接触式和接触式测振传感器的特点;附加传感器质量对测试结果的影响;了解激振、测振系统的基本组成和选择。
(8)通过切削力测量实验，了解八角换车削测力仪的结构、应变片的粘贴和组桥方法以及测力仪工作原理掌握八角环测力仪的静态标定方法。
考生在学习过程中必须完成一定数量的习题、思考题。
二、学习过程评价的课程内容和考核要求(一) 实验内容与要求实验1 电阻应变式传感器实验。

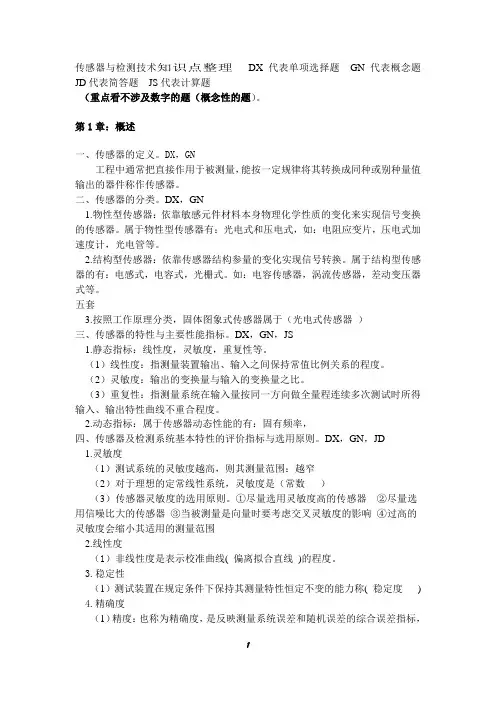

2202传感器与检测技术自考真题及复习资料
传感器与检测技术知识点整理DX代表单项选择题GN代表概念题JD代表简答题JS代表计算题（重点看不涉及数字的题（概念性的题）。
第1章：概述一、传感器的定义。
DX，GN工程中通常把直接作用于被测量，能按一定规律将其转换成同种或别种量值输出的器件称作传感器。
二、传感器的分类。
DX，GN1.物性型传感器：依靠敏感元件材料本身物理化学性质的变化来实现信号变换的传感器。
属于物性型传感器有：光电式和压电式，如：电阻应变片，压电式加速度计，光电管等。
2.结构型传感器：依靠传感器结构参量的变化实现信号转换。
属于结构型传感器的有：电感式，电容式，光栅式。
如：电容传感器，涡流传感器，差动变压器式等。
五套3.按照工作原理分类，固体图象式传感器属于（光电式传感器）三、传感器的特性与主要性能指标。
DX，GN，JS1.静态指标：线性度，灵敏度，重复性等。
（1）线性度：指测量装置输出、输入之间保持常值比例关系的程度。
（2）灵敏度：输出的变换量与输入的变换量之比。
（3）重复性：指测量系统在输入量按同一方向做全量程连续多次测试时所得输入、输出特性曲线不重合程度。
2.动态指标：属于传感器动态性能的有：固有频率，四、传感器及检测系统基本特性的评价指标与选用原则。
DX，GN，JD1.灵敏度（1）测试系统的灵敏度越高，则其测量范围：越窄（2）对于理想的定常线性系统，灵敏度是（常数）（3）传感器灵敏度的选用原则。
①尽量选用灵敏度高的传感器②尽量选用信噪比大的传感器③当被测量是向量时要考虑交叉灵敏度的影响④过高的灵敏度会缩小其适用的测量范围2.线性度（1）非线性度是表示校准曲线( 偏离拟合直线)的程度。
3.稳定性（1）测试装置在规定条件下保持其测量特性恒定不变的能力称( 稳定度) 4.精确度（1）精度：也称为精确度，是反映测量系统误差和随机误差的综合误差指标，即准确度和精密度的综合偏差程度。
（2）传感器精确度的选用原则。
① 尽量选用精确度高的传感器，同时考虑经济性 ② 对于定性试验，要求传感器的精密度高 ③ 对于定量试验，要求传感器的精确度高 ④ 传感器的精确度越高，价格越昂贵。
l0月高等教育自学考试全国统一命题考试传感器与检测技术试卷课程代码2202
2007年l0月高等教育自学考试全国统一命题考试传感器与检测技术试卷(课程代码2202)本试卷共5页，满分100分，考试时间150分钟。
一、单项选择题(本大题共12小题，每小题2分．共24分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1．传感器的分辨力越高，表示传感器【】A．迟滞越小B．重复性越好C．线性度越好D．能感知的输入变化量越小2．属于传感器静态特性指标的是【】A．量程B．阻尼比C．临界频率D．固有频率3．适合于使用红外传感器进行测量的被测物理量是【】A．转速B．温度C．厚度D．加速度4．在下述位移传感器中，既适宜于测量大的线位移，又适宜于测量大的角位移的是【】A．电容式传感器B．电感式传感器C．光栅式传感器D．电阻应变式传感器5．测量范围小的电容式位移传感器的类型为【】A．容栅型B．变介质型C．变极距型D．变极板面积型6．当某些晶体沿一定方向受外力作用而变形时，其相应的两个相对表面产生极性相反的电荷，去掉外力时电荷消失，这种现象称为【】A．压阻效应B．压电效应C．应变效应D．霍尔效应7．热敏电阻式湿敏元件能够直接检测【】A．温度B．温度差C．绝对湿度D．相对湿度8．红外光导摄像管中红外图像所产生的温度分布可以在靶面上感应出相应电压分布图像的物理基础是【】A．压电效应B．电磁感应C．光电效应D．热电效应9．便于集成化的有源带通滤波器由运算放大器和【】A．RC网络组成B．LC网络组成C．RL网络组成D．RLC网络组成10．在典型噪声干扰抑制方法中，差分放大器的作用是【】A．克服串扰B．抑制共模噪声C．抑制差模噪声D．消除电火花干扰11．已知信号x(t)与y(t)的互相关函数R xy()，当=0时相关程度最高，则y(t)与x(t)的互相关函数尺，R yx()相关程度最高时，应满足【】A．τ<0 B．τ=0 C．τ>0 D．τ=l12．若周期信号x(t)的基波角频率为ω，则其周期为【】A．ω1B．ωπ2C．ωπD．ωπ2二、填空题(本大题共12小题，每小题1分，共12分)请在每小题的空格中填上正确答案。
《传感器与检测技术》期末考试试卷及答案2023年修改整理
千里之行，始于足下传感器与自动检测技术一、填空题（每题3分）1、传感器通常由直接响应于被测量的 敏感元件 、产生可用信号输出的转换元件、以及相应的信号调节转换电路组成.2、金属材料的应变效应是指 金属材料在受到外力作用时，产生机械变形,导致其阻值发生变化的现象 叫金属材料的应变效应。
3、半导体材料的压阻效应是 半导体材料在受到应力作用后，其电阻率发生明显变化 ，这种现象称为压阻效应.4、金属丝应变片和半导体应变片比较其相同点是 它们都是在外界力作用下产生机械变形 ，从而导致材料的电阻发生变化.5、金属丝应变片和半导体应变片比较其不同点是 金属材料的应变效应以机械形变为主,材料的电阻率相对变化为辅；而半导体材料则正好相反，其应变效应以机械形变导致的电阻率的相对变化为主，而机械形变为辅。
6、金属应变片的灵敏度系数是指 金属应变片单位应变引起的应变片电阻的相对变化叫金属应变片的灵敏度系数。
7、固体受到作用力后电阻率要发生变化，这种现象称 压阻 效应.8、应变式传感器是利用电阻应变片将应变 转换为电阻变化的传感器。
9、应变式传感器是利用电阻应变片将应变转换为 电阻 变化的传感器。
10、应变式传感器是利用电阻应变片将应变转换为电阻变化的传感器，传感器由在弹性元件上粘贴电阻敏感 元件构成，弹性元件用来感知应变，电阻敏感元件用来将应变的转换为电阻的变化。
11、应变式传感器是利用电阻应变片将应变转换为电阻变化的传感器，传感器由在弹性元件上粘贴电阻敏感元件构成，弹性元件用来感知应变 ，电阻敏感元件用来将应变的转换为电阻的变化。
12、应变式传感器是利用电阻应变片将应变转换为电阻变化的传感器,传感器由在弹性元件上粘贴电阻敏感元件构成，弹性元件用来感知应变，电阻敏感 元件用来将应变的转换为电阻的变化。
13、应变式传感器是利用电阻应变片将应变转换为电阻变化的传感器，传感器由在弹性元件上粘贴电阻敏感元件构成，弹性元件用来感知应变，电阻敏感元件用来将应变的转换为 电阻的变化 。

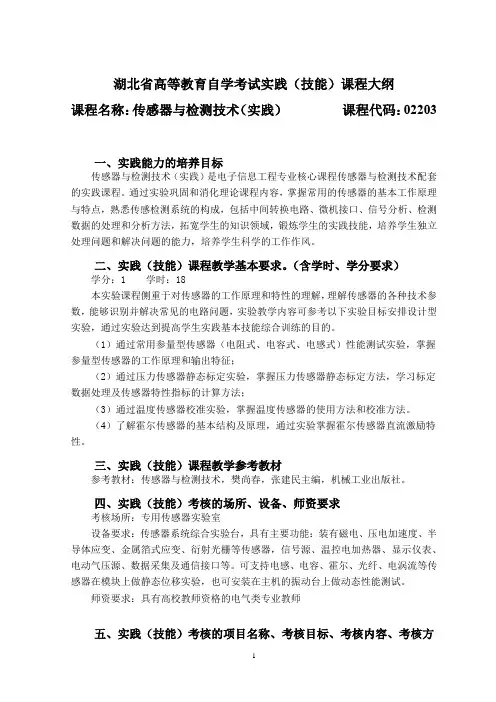

02203 传感器与检测技术(实践) 自考考试大纲
湖北省高等教育自学考试实践（技能）课程大纲课程名称：传感器与检测技术（实践）课程代码：02203一、实践能力的培养目标传感器与检测技术（实践）是电子信息工程专业核心课程传感器与检测技术配套的实践课程。
通过实验巩固和消化理论课程内容，掌握常用的传感器的基本工作原理与特点，熟悉传感检测系统的构成，包括中间转换电路、微机接口、信号分析、检测数据的处理和分析方法，拓宽学生的知识领域，锻炼学生的实践技能，培养学生独立处理问题和解决问题的能力，培养学生科学的工作作风。
二、实践（技能）课程教学基本要求。
（含学时、学分要求）学分：1 学时：18本实验课程侧重于对传感器的工作原理和特性的理解，理解传感器的各种技术参数，能够识别并解决常见的电路问题，实验教学内容可参考以下实验目标安排设计型实验，通过实验达到提高学生实践基本技能综合训练的目的。
（1）通过常用参量型传感器（电阻式、电容式、电感式）性能测试实验，掌握参量型传感器的工作原理和输出特征；（2）通过压力传感器静态标定实验，掌握压力传感器静态标定方法，学习标定数据处理及传感器特性指标的计算方法；（3）通过温度传感器校准实验，掌握温度传感器的使用方法和校准方法。
（4）了解霍尔传感器的基本结构及原理，通过实验掌握霍尔传感器直流激励特性。
三、实践（技能）课程教学参考教材参考教材：传感器与检测技术，樊尚春，张建民主编，机械工业出版社。
四、实践（技能）考核的场所、设备、师资要求考核场所：专用传感器实验室设备要求：传感器系统综合实验台，具有主要功能：装有磁电、压电加速度、半导体应变、金属箔式应变、衍射光栅等传感器，信号源、温控电加热器、显示仪表、电动气压源、数据采集及通信接口等。
可支持电感、电容、霍尔、光纤、电涡流等传感器在模块上做静态位移实验，也可安装在主机的振动台上做动态性能测试。
师资要求：具有高校教师资格的电气类专业教师五、实践（技能）考核的项目名称、考核目标、考核内容、考核方法项目1：金属箔式应变计性能——应变电桥考核目标：观察了解箔式应变片的结构及粘贴方式，测试应变梁变形的应变输出，比较各桥路间的输出关系。
传感器与检测技术考核试卷
11.下列哪种传感器通常用于测量液体的流量？( )
A.光电传感器
B.压力传感器
C.热敏电阻传感器
D.流量传感器
12.在检测技术中，关于传感器安装位置的描述，正确的是：( )
A.传感器应尽量安装在远离被测对象的位置
B.传感器的安装位置不会影响测量结果
C.传感器的安装位置应根据实际测量需求确定
三、填空题（本题共10小题，每小题2分，共20分，请将正确答案填到题目空白处）
1.传感器通常由敏感元件、信号处理电路和______组成。
（）
2.在传感器中，______是指传感器能够检测到的最小输入量。
（）
3.常用的传感器材料包括半导体材料、陶瓷材料、金属材料和______。
（）
4.在检测技术中，______是指传感器输出量与输入量的比值。
7.以下哪些传感器常用于生化检测领域？( )
A.光电传感器
B.电化学传感器
C.磁敏传感器
D.生物传感器
8.以下哪些传感器的工作原理基于物理量的变化？( )
A.压电传感器
B.热敏电阻传感器
C.电容传感器
D.霍尔传感器
9.以下哪些情况可能导致传感器输出信号不稳定？( )
A.传感器受温度影响
B.传感器受湿度影响
4.以下哪些传感器适用于非接触式测量？( )
A.红外传感器
B.超声波传感器
C.电涡流传感器
D.压力传感器
5.以下哪些指标可以用来评价传感器的性能？( )
A.灵敏度
B.线性度
C.分辨率
D.稳定度
6.以下哪些场合需要使用到微位移传感器？( )
A.机械加工精度检测
02202传感器与检测技术真题测试与答案
02202传感器与检测技术真题测试与答案2022年10月全国自考《传感器与检测技术》试卷课程代码：2202本试卷共8页满分100分，考试时间150分钟一、单项选择题（本大题共12小题，每小题2分，共24分）1．在传感器及检测系统的静态特性指标中，表达对其输入量变化的反应能力的是（）A、量程B、重复性C、灵敏度D、线性度2．下列指标中，属于传感器动态特性指标的是（）。
A、灵敏度B、线性度C、过载能力D、幅频特性3．传感器中直接感受被测量的部分是（）。
A、转换元件B、敏感元件C、转换电路D、调理电路4．用电涡流式速度传感器测量轴的转速，当轴的转速为50r/min时，输出感应电动势的频率为50Hz，则测量齿轮的齿数为（）。
A、60B、120C、180D、2405．下列测力传感器的类型中，属于发电型的是（）A、电感型B、电容型C、压磁型D、应变型6．下列线位移传感器中，测量范围大的类型是（）。
A、自感式B、差动变压器式C、电涡流式D、变极距型电容式7．为了进行图像识别，应当先消除图像中的噪声和不必要的像素，这一过程称为（）。
A、编码B、压缩C、前处理D、后处理8．热电偶的热电动势包括（）。
A、接触电动势和温差电动势B、接触电动势和非接触电动势C、非接触电动势和温差电动势D、温差电动势和汤姆逊电动势9．在四倍细分的光栅位移传感器中，根据两路信号的相位差辨别方向时，相位差值不能是（）。
A、两个发光二极管B、两个光敏三极管C、一个光敏二极管和一个光敏三极管D、一个发光二极管和一个光敏三极管11．由RC网络与集成运算放大器组成的带通滤波器需要的电容元件的个数至少为（）。
A、1B、2C、3D、412．信号的方差小，表示信号的（）。
A、滤动范围小B、波动范围大C、平均功率小D、平均功率大二、填空题：（本大题共12小题，每小题1分，共12分）13．传感器的响应特性应在所测频率范围内保持14．在测量某一输入量的变化时，输出量的变化量较小的传感器其较低。
2202《传感器与检测技术》自考试题简答题及答案汇总—2001~2012
2001年1、简述压电式传感器分别与电压放大器和电荷放大器连接时各自的特点。
传感器与电压放大器连接的电路,其输出电压与压电元件的输出电压成正比,但容易受电缆电容的影响。
传感器与电荷放大器连接的电路,其输出电压与压电元件的输出电荷成正比,电缆电容的影响小。
2、回答与直线式感应同步器有关的下列问题：1）它由哪两个绕组组成。
由固定绕组和滑动绕组组成。
2）鉴相式测量电路的作用是什么。
检测感应电动势的相位 从而根据相位确定位移量的大小和方向。
3、简述压磁式扭矩仪的工作原理。
2003、2010、2011压磁式扭矩仪的轴是强导磁材料。
根据磁弹效应 当轴受扭矩作用时，轴的磁导率发生变化 从而引起线圈感抗变化，通过测量电路即可确定被测扭矩大小。
4、说明薄膜热电偶式温度传感器的主要特点。
主要特点是 热容量小 或热惯性小 时间常数小 反应速度快。
5、简述激光视觉传感器将条形码的信息传输的信号处理装置的工作过程。
1）多面棱镜高速旋转 将激光器发出的激光束反射到条形码上作一维扫描。
2）条形码反射的光束经光电转换及放大元件接收并放大后再传输给信号处理装置。
6、采用逐次逼近法的模\数转换器主要由哪几部分组成。
由电压比较器、数/模转换器、顺序脉冲发生器、数码寄存器和逐次逼近寄存器组成。
2004年1、现有数字电压表、放大器、信号发生器、功率放大器、振动台、标准传感器、被标定的传感器。
请设计一个用比较法对被标定传感器进行动态标定的系统，并简要说明标定原理。
两传感器背靠背安装在振动台台面中心，信号发生器输出信号经功率放大器放大后驱动振动台振动，数字电压表可分别测试两个传感器的输出，从而确定传感器的动态参数。
2、在采用压电式传感器的测量系统中，电荷放大器的作用是什么？1)把压电式传感器的高阻抗输出变成低阻抗输出。
2)放大传感器的输出信号。
3)消除电缆电容对输出信号的影响。
3、说明人工视觉系统中图像输出部分的功能。
1)通过视觉传感器将对象物体变为二维或三维图像。
全国自考传感器与检测技术历年真题概要
全国自考传感器与检测技术真题2001年10月———2012年10月全全国2001年10月自学考试传感器与检测技术试卷课程代码：02202第一部分选择题（共24分）一、单项选择题（本大题共12小题，每小题2分，共24分）在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。
错选、多选和未选均无分。
1．下列被测物理量适合于使用红外传感器进行测量的是（）A．压力B．力矩C．温度D．厚度2．属于传感器动态特性指标的是（）A．重复性B．线性度C．灵敏度D．固有频率3．按照工作原理分类，固体图象式传感器属于（）A．光电式传感器B．电容式传感器C．压电式传感器D．磁电式传感器4．测量范围大的电容式位移传感器的类型为（）A．变极板面积型B．变极距型C．变介质型D．容栅型5．利用相邻双臂桥检测的应变式传感器，为使其灵敏度高、非线性误差小（）A．两个桥臂都应当用大电阻值工作应变片B．两个桥臂都应当用两个工作应变片串联C．两个桥臂应当分别用应变量变化相反的工作应变片D．两个桥臂应当分别用应变量变化相同的工作应变片6．影响压电式加速度传感器低频响应能力的是（）A．电缆的安装与固定方式B．电缆的长度C．前置放大器的输出阻抗D．前置放大器的输入阻抗7．固体半导体摄像元件CCD是一种（）A．PN结光电二极管电路B．PNP型晶体管集成电路C．MOS型晶体管开关集成电路D．NPN型晶体管集成电路吸收电路，其作用是（）A．抑制共模噪声B．抑制差模噪声C．克服串扰D．消除电火花干扰9．在采用限定最大偏差法进行数字滤波时，若限定偏差△Y≤0.01，本次采样值为0.315，上次采样值为0.301，则本次采样值Y n应选为（）A．0.301 B．0.303 C．0.308 D．0.31510．若模/数转换器输出二进制数的位数为10，最大输入信号为2.5V，则该转换器能分辨出的最小输入电压信号为（）A．1.22mV B．2.44mV C．3.66mV D．4.88mV11．周期信号的自相关函数必为（）A．周期偶函数B．非周期偶函数C．周期奇函数D．非周期奇函数12．已知函数x(t)的傅里叶变换为X（f），则函数y(t)=2x(3t)的傅里叶变换为（）A ．2X(f 3)B ．23X(f 3) C ．23X(f) D ．2X(f) 第二部分 非选择题（共76分）二、填空题（本大题共12小题，每小题1分，共12分）不写解答过程，将正确的答案写在每小题的空格内。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2007年l0月高等教育自学考试全国统一命题考试传感器与检测技术试卷课程代码
2202
2007年l0月高等教育自学考试全国统一命题考试
传感器与检测技术试卷
(课程代码2202)
本试卷共5页，满分100分，考试时间150分钟。
总分题号一二三四五
核分人题分24 12 24 24 16
复查人得分
一、单项选择题(本大题共12小题，每小题2分．共24分)在每小
题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1．传感器的分辨力越高，表示传感器【】
A．迟滞越小 B．重复性越好
C．线性度越好 D．能感知的输入变化量越小
2．属于传感器静态特性指标的是【】
A．量程 B．阻尼比 C．临界频率 D．固有频率
3．适合于使用红外传感器进行测量的被测物理量是【】
A．转速 B．温度 C．厚度 D．加速度
4．在下述位移传感器中，既适宜于测量大的线位移，又适宜于测量大的角位移的是【】 A．电容式传感器 B．电感式传感器 C．光栅式传感器 D．电阻应变式传感器
5．测量范围小的电容式位移传感器的类型为【】
A．容栅型 B．变介质型 C．变极距型 D．变极板面积型
6．当某些晶体沿一定方向受外力作用而变形时，其相应的两个相对表面产生极性相反的电荷，去掉外力时电荷消失，这种现象称为【】 A．压阻效应 B．压电效应 C．应变效应 D．霍尔效应
7．热敏电阻式湿敏元件能够直接检测【】
A．温度 B．温度差 C．绝对湿度 D．相对湿度
8．红外光导摄像管中红外图像所产生的温度分布可以在靶面上感应出相应电压分布图像的物理基
础
是【】
A．压电效应 B．电磁感应 C．光电效应 D．热电效应
9．便于集成化的有源带通滤波器由运算放大器和【】
A．RC网络组成 B．LC网络组成 C．RL网络组成 D．RLC网络组成
10．在典型噪声干扰抑制方法中，差分放大器的作用是【】
A．克服串扰 B．抑制共模噪声 C．抑制差模噪声 D．消除电火花干扰
11．已知信号x(t)与y(t)的互相关函数R xy()，当=0时相关程度最高，则y(t)与 x(t)的互相关函数尺，R yx()相关程度最高时，应满足【】A．τ<0 B．τ=0 C．τ>0 D．τ=l
12．若周期信号x(t)的基波角频率为ω，则其周期为【】
A．
ω
1
B．
ω
π
2
C．
ω
π
D．
ω
π2
二、填空题(本大题共12小题，每小题1分，共12分)请在每小题
的空格中填上正确答案。
错填、不填均无分。
13．在不致引起规定性能指标永久改变的条件下，传感器允许超过测量范围的能力称为 _______ ____________。
14．检测系统中．模拟式显示在读数时易引起____________________误差。
15．光纤陀螺式角速度传感器利用了____________________相干光的干涉现象。
16．传感器在同一工作条件下，对同一被测量进行多次连续测量所得结果之间不一致程度的指
标，称为____________________。
17．气敏传感器是一种将检测到的气体成份和__________________转换为电信号的传感器。
18．设一圆形截面绕线式位移传感器的线圈半径为5mm，共绕制100圈，线圈总电阻为1，则传感器的灵敏度为____________________。
19．硅芯片式流速传感器的输出信号与流速的平方根成_______________关系。
20．数据处理中使用的温度补偿方法有表格法和____________________。
21．热敏电阻常数小于零的是____________________温度系数的热敏电阻。
22．随机信号是指不能准确预测未来瞬时值，也无法用确切的__________________关系式描述的信号。
23．当信号的标准差变为原来信号的2倍时，信号的方差变为原来信号的______倍。
24．周期信号频谱的特点是离散性、谐波性和____________________。
三、问答题(本大题共6小题，每小题4分．共24分)
25．一般情况下，如何表示传感器的稳定性?
26．简述电荷放大器的特点及电荷放大器与压电式传感器相连时的特点。
27．简要说明人工视觉系统的硬件构成。
28．简述亮度式温度传感器的工作原理。
29．写出采样定理的数学表达式，并简要回答采样定理在实际应用中的意义。
30．以τ表示时延量。
写出x(t)的自相关函数R x(τ)的定义式，说明R x (τ)可以描述x（t）的哪些特征。
四、计算题(本大题共3小题。
每小题8分。
共24分)
31．磁栅式位移传感器测量位移时，其输出电动势为)2sin(l t E E m λ
π
ω+=，磁尺剩磁信号的波长λ
=2.0mm ，求：
(1)若E=10sin(100t+ 0.96π)V ，此时所测得的位移量l ； (2)在一个测量周期内此传感器所能测量的最大位移量l max ．
32．一种测温电路的测温范围为0℃~200℃，其电路图如图所示。
图中R t =10(1+0．005t)k Ω为感温热电阻；R 0=10K ω，工作电压E=10V ，M 、N 两点的电位差为输出电压U MN ．
(1)写出U MN 的数学表达式；
(2)求0℃到100℃时测量电路的灵敏度。
33．对于一个8位D/A 转换器，试问：
(1)若最小输出电压增量为0.01V ，输入代码为10110010时，输出电压U 0为多少伏?
(2)给出D/A 转换器分辨率的定义，并计算该D/A 转换器的分辨率。
五、应用题（本大题共2小题，每题8分，共16分）
34．某一转速测量装置由—个霍尔传感器和一个带齿圆盘组成。
其输出信号经放大器放大后由记录仪记录，记录纸记录的信号如图所示。
(1)当带齿圆盘的齿数为z=12，求被测转速为每分钟多少转?
(2)带齿回盘的材料采用铜材是否可行?为什么?
35．图(a)所示矩形函数x(t)的频谱为)(sin 2)(ωωc X =，求图(b)所示信号f(t)的频谱以F(w)，并画出其幅值谱图。
(定义：x
x
x c sin )(sin =
)
题35图。
