排水管网课程设计解析

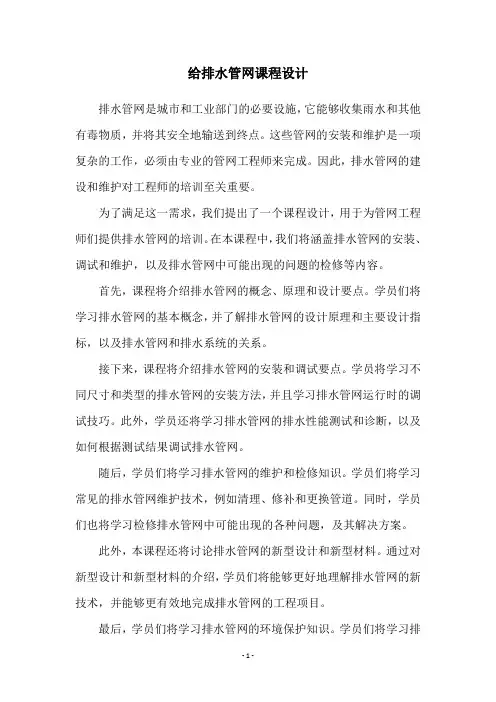

给排水管网课程设计
给排水管网课程设计排水管网是城市和工业部门的必要设施，它能够收集雨水和其他有毒物质，并将其安全地输送到终点。
这些管网的安装和维护是一项复杂的工作，必须由专业的管网工程师来完成。
因此，排水管网的建设和维护对工程师的培训至关重要。
为了满足这一需求，我们提出了一个课程设计，用于为管网工程师们提供排水管网的培训。
在本课程中，我们将涵盖排水管网的安装、调试和维护，以及排水管网中可能出现的问题的检修等内容。
首先，课程将介绍排水管网的概念、原理和设计要点。
学员们将学习排水管网的基本概念，并了解排水管网的设计原理和主要设计指标，以及排水管网和排水系统的关系。
接下来，课程将介绍排水管网的安装和调试要点。
学员将学习不同尺寸和类型的排水管网的安装方法，并且学习排水管网运行时的调试技巧。
此外，学员还将学习排水管网的排水性能测试和诊断，以及如何根据测试结果调试排水管网。
随后，学员们将学习排水管网的维护和检修知识。
学员们将学习常见的排水管网维护技术，例如清理、修补和更换管道。
同时，学员们也将学习检修排水管网中可能出现的各种问题，及其解决方案。
此外，本课程还将讨论排水管网的新型设计和新型材料。
通过对新型设计和新型材料的介绍，学员们将能够更好地理解排水管网的新技术，并能够更有效地完成排水管网的工程项目。
最后，学员们将学习排水管网的环境保护知识。
学员们将学习排水管网的环境保护要求，以及如何通过排水管网的管理和操作来实现环境保护目标。
此外，学员们还将学习如何发现和解决排水管网中可能引起环境污染的问题。
通过本课程的学习，学员们将获得扎实的知识和技能，从而培养出一批能够为城市及工业部门提供优质排水管网设计和维护服务的管网专业人才。
本课程将采取传统的理论教学、现场体验以及实践练习等多种形式，帮助学员充分掌握排水管网设计、安装、调试和维护等内容，从而更好地发挥他们在排水管网领域的潜能，事半功倍。
给排水专业管网课程设计
给排水专业管网课程设计一、课程目标知识目标：1. 让学生掌握给排水管网的基本概念、构成原理和功能，理解管网系统的设计规范及要求。
2. 使学生了解给排水管网系统中常见设施、设备及其工作原理，掌握其选型与应用方法。
3. 帮助学生掌握给排水管网系统水力计算的基本原理和计算方法，具备分析管网水力特性的能力。
技能目标：1. 培养学生运用CAD软件绘制给排水管网施工图的能力。
2. 培养学生运用专业软件进行给排水管网水力计算和分析的能力。
3. 提高学生解决实际工程问题中给排水管网系统设计、施工和运行维护等方面的能力。
情感态度价值观目标：1. 培养学生对给排水专业的兴趣，激发学生学习热情，增强职业责任感。
2. 培养学生具备良好的团队合作精神，提高沟通与协作能力。
3. 引导学生关注环境保护和水资源利用，树立绿色发展和可持续发展观念。
课程性质：本课程为给排水科学与工程专业的一门实践性较强的专业课程，旨在培养学生具备给排水管网系统设计、施工和管理等方面的基本理论知识和实际操作能力。
学生特点：学生已具备一定的给排水专业基础知识，具有一定的自主学习能力和动手实践能力。
教学要求：结合课程性质和学生特点，注重理论联系实际，强化实践教学环节，提高学生的实际操作能力和创新能力。
通过课程学习，使学生能够达到上述课程目标，为将来的职业生涯奠定坚实基础。
二、教学内容1. 给排水管网基本概念与构成：介绍管网系统的定义、分类及功能，分析管网系统的组成原理和布局设计要求。
（对应教材第1章）2. 给排水管网设施与设备：讲解管网中常见设施、设备的作用、工作原理及选型方法，包括泵站、阀门、管道等。
（对应教材第2章）3. 给排水管网水力计算：阐述管网水力计算的基本原理，介绍常用的计算方法，如节点法、环法等，并进行实例分析。
（对应教材第3章）4. 给排水管网施工图绘制：结合CAD软件，教授给排水管网施工图的绘制方法、技巧及注意事项。
（对应教材第4章）5. 给排水管网设计：分析给排水管网设计的原则、流程和方法，结合实际工程案例进行讲解。
给水排水管网工程课程设计
给水排水管网工程课程设计1. 项目背景随着城市化进程的加速，给水排水问题日益凸显。
给水排水管网工程是现代城市基础设施中的重要组成部分。
该工程的设计涉及到多学科的知识，需要深入了解水力学、结构力学、输配电、环境科学等多方面的知识和技能。
此课程设计旨在让学生通过实践操作和理论分析，增强其在给水排水管网工程领域的综合素养。
2. 设计目标本课程设计的主要目标是使学生：•理解城市给水排水基础设施的设计原理、方法和技能；•接受现代城市建设和环境保护的理念，了解水资源的利用和保护策略；•学会使用计算机辅助工程软件进行给水排水系统的模拟和仿真；•提高团队合作和解决实际工程问题的能力。
3. 课程设计方案3.1 教学理论部分1.给水排水系统概述；2.给水排水系统设计基础知识；3.管道流体力学及其应用；4.Pump，valve 和 pipeline selection；5.Elevation and hydraulic gradient calculation；6.系统模拟；3.2 实践部分实践部分主要分为三个环节：3.2.1 给水排水系统设计分别对两个给水排水系统进行设计，输出设计报告，设计内容包括水源、输送管道、泵站、水箱、污水泵站、管道、沉积池、旋流器等。
3.2.2 系统仿真使用计算机辅助工程软件进行模拟，对设计的两个管网架构进行仿真操作，输出仿真图形，并进行结果分析。
3.2.3 现场实践利用校内或校外的现场资源进行给水排水系统的现场考察和勘测，了解实际环境和管网情况。
4. 评分方式本课程设计包括设计报告、仿真报告和实践报告三个环节，占比分别为60%、20%和20%。
其中设计报告将从设计思路、结果分析、报告格式等方面进行评分；仿真报告将从仿真结果准确性、结果分析等方面进行评分；实践报告将从勘测资料、实际应用效果等方面进行评分。
5. 参考书目•《城市给水排水管网工程设计手册》；•《现代给水排水工程》；•《水资源与环境》。

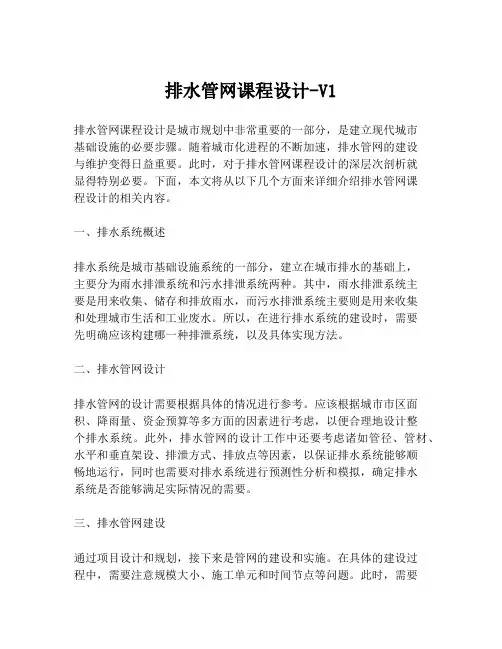

排水管网课程设计-V1
排水管网课程设计-V1排水管网课程设计是城市规划中非常重要的一部分，是建立现代城市基础设施的必要步骤。
随着城市化进程的不断加速，排水管网的建设与维护变得日益重要。
此时，对于排水管网课程设计的深层次剖析就显得特别必要。
下面，本文将从以下几个方面来详细介绍排水管网课程设计的相关内容。
一、排水系统概述排水系统是城市基础设施系统的一部分，建立在城市排水的基础上，主要分为雨水排泄系统和污水排泄系统两种。
其中，雨水排泄系统主要是用来收集、储存和排放雨水，而污水排泄系统主要则是用来收集和处理城市生活和工业废水。
所以，在进行排水系统的建设时，需要先明确应该构建哪一种排泄系统，以及具体实现方法。
二、排水管网设计排水管网的设计需要根据具体的情况进行参考。
应该根据城市市区面积、降雨量、资金预算等多方面的因素进行考虑，以便合理地设计整个排水系统。
此外，排水管网的设计工作中还要考虑诸如管径、管材、水平和垂直架设、排泄方式、排放点等因素，以保证排水系统能够顺畅地运行，同时也需要对排水系统进行预测性分析和模拟，确定排水系统是否能够满足实际情况的需要。
三、排水管网建设通过项目设计和规划，接下来是管网的建设和实施。
在具体的建设过程中，需要注意规模大小、施工单元和时间节点等问题。
此时，需要对于招标、监管和验收机制等方面进行评估，以达到合理开展施工的目的。
四、排水管网维护排水系统建成后，排水管网的运行就显得非常重要了。
为了保证排水系统的正常运转，需要对排水管网的运行进行有序、规范的维护。
具体维护工作中需要注意定期巡视、清理管道、涂层保护、修复漏水等维护工作，以保持排水系统的稳定性和安全性。
总体上，排水管网课程设计旨在培养学生对城市排水系统的了解、设计、施工和维护能力。
在实际操作中需要熟悉排水管网的相关技术要点，包括排水系统的类型和功能，管道设计和维护技术等。
只有深入掌握这些知识和技能，才能全面掌握排水管网的设计和运行，更好地适应城市的快速发展趋势。

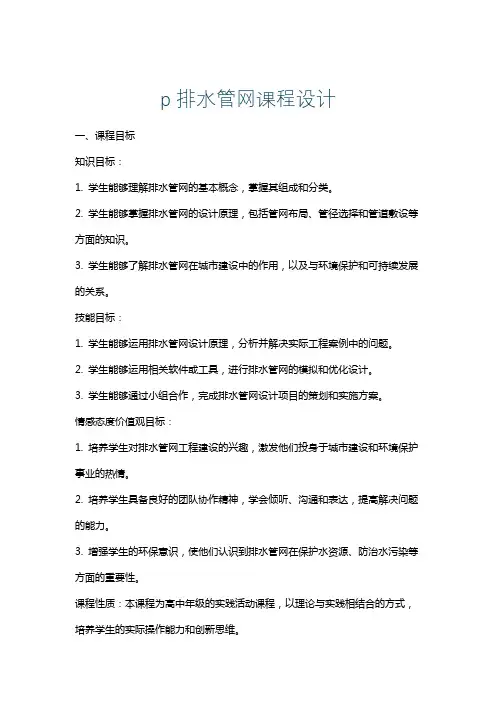

p排水管网课程设计
p排水管网课程设计一、课程目标知识目标：1. 学生能够理解排水管网的基本概念，掌握其组成和分类。
2. 学生能够掌握排水管网的设计原理，包括管网布局、管径选择和管道敷设等方面的知识。
3. 学生能够了解排水管网在城市建设中的作用，以及与环境保护和可持续发展的关系。
技能目标：1. 学生能够运用排水管网设计原理，分析并解决实际工程案例中的问题。
2. 学生能够运用相关软件或工具，进行排水管网的模拟和优化设计。
3. 学生能够通过小组合作，完成排水管网设计项目的策划和实施方案。
情感态度价值观目标：1. 培养学生对排水管网工程建设的兴趣，激发他们投身于城市建设和环境保护事业的热情。
2. 培养学生具备良好的团队协作精神，学会倾听、沟通和表达，提高解决问题的能力。
3. 增强学生的环保意识，使他们认识到排水管网在保护水资源、防治水污染等方面的重要性。
课程性质：本课程为高中年级的实践活动课程，以理论与实践相结合的方式，培养学生的实际操作能力和创新思维。
学生特点：高中年级学生具有一定的物理、数学基础，具备初步的分析和解决问题的能力，对实践活动充满兴趣。
教学要求：教师应注重启发式教学，引导学生主动参与，关注学生的个体差异，鼓励他们提出问题和解决问题。
同时，注重培养学生的动手能力，将理论知识与实际工程相结合，提高学生的实践操作技能。
通过课程目标的分解和教学设计，使学生在课程结束后能够达到预定的学习成果。
二、教学内容1. 排水管网基本概念：介绍排水管网的定义、功能、组成及分类，对应教材第二章第一节。
2. 排水管网设计原理：讲解管网布局、管径选择、管道敷设等设计原则，对应教材第二章第二节。
3. 排水管网在实际工程中的应用：分析实际案例，了解排水管网在城市建设中的作用，对应教材第二章第三节。
4. 排水管网的模拟与优化设计：教授相关软件或工具的使用，进行排水管网的模拟和优化设计，对应教材第二章第四节。
5. 排水管网设计与环境保护：探讨排水管网设计与环境保护、可持续发展的关系，对应教材第二章第五节。

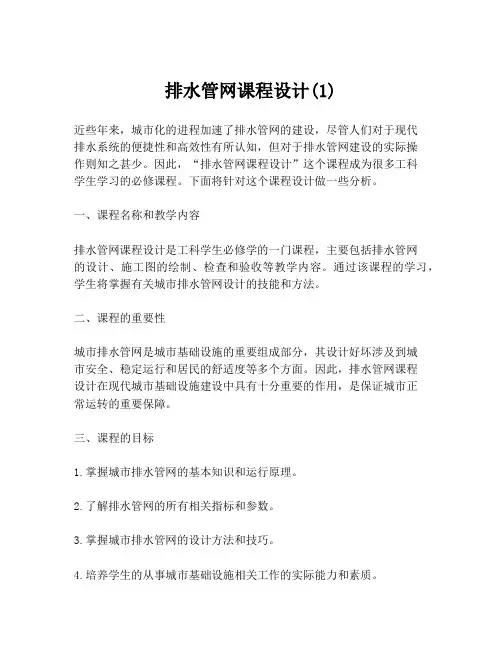

排水管网课程设计(1)
排水管网课程设计(1)近些年来，城市化的进程加速了排水管网的建设，尽管人们对于现代排水系统的便捷性和高效性有所认知，但对于排水管网建设的实际操作则知之甚少。
因此，“排水管网课程设计”这个课程成为很多工科学生学习的必修课程。
下面将针对这个课程设计做一些分析。
一、课程名称和教学内容排水管网课程设计是工科学生必修学的一门课程，主要包括排水管网的设计、施工图的绘制、检查和验收等教学内容。
通过该课程的学习，学生将掌握有关城市排水管网设计的技能和方法。
二、课程的重要性城市排水管网是城市基础设施的重要组成部分，其设计好坏涉及到城市安全、稳定运行和居民的舒适度等多个方面。
因此，排水管网课程设计在现代城市基础设施建设中具有十分重要的作用，是保证城市正常运转的重要保障。
三、课程的目标1.掌握城市排水管网的基本知识和运行原理。
2.了解排水管网的所有相关指标和参数。
3.掌握城市排水管网的设计方法和技巧。
4.培养学生的从事城市基础设施相关工作的实际能力和素质。
四、课程的教学方式1.理论授课理论授课是排水管网课程设计的基础，学生可以在课堂上了解排水管网的基本原理、设计思路和技术细节等内容。
2.案例分析通过分析实际案例的方式，学生可以更具体、全面地了解城市排水管网的设计方法和建设流程。
3.实践操作针对实际情况，学生要自主进行排水管网的设计，从而锻炼其实际操作能力。
五、结语对于工科学生而言，排水管网课程设计是十分重要的，它涉及到现代城市基础设施建设的方方面面，对于建设者和使用者都十分重要。
通过这个课程的学习，我们可以更好地掌握城市排水管网设计的方法和技巧，从而为现代城市化建设做出更多的贡献。
排水管网雨水课程设计
排水管网雨水课程设计一、课程目标知识目标：1. 学生能理解排水管网的基本构成和功能，掌握雨水排放系统的设计原则。
2. 学生能描述不同类型的排水设施及其在雨水收集与排放中的作用。
3. 学生能运用基本的地理信息系统（GIS）工具分析排水管网数据，并解释其结果。
技能目标：1. 学生能够分析城市雨水径流问题，提出合理的排水管网设计方案。
2. 学生能够运用数学模型估算降雨事件下的径流量，评价排水系统的效率。
3. 学生通过小组合作，设计并呈现一个具体的排水管网雨水管理方案，展示其技术图纸和说明。
情感态度价值观目标：1. 学生能够认识到城市排水系统对于水环境保护的重要性，增强社会责任感和环境保护意识。
2. 学生通过解决实际排水问题，培养科学探究和创新思维能力，激发对城市基础设施建设的兴趣。
3. 学生在团队协作中学会相互尊重和沟通，提高合作解决问题的能力。
课程性质：本课程结合地理、环境科学及工程技术知识，以实践性和问题解决为导向，旨在提升学生的综合分析能力和实际操作技能。
学生特点：考虑到学生处于高年级，具备一定的地理知识基础和逻辑思维能力，能够独立或协作解决复杂问题。
教学要求：课程强调理论与实践相结合，注重培养学生的创新设计能力，通过案例分析、实验模拟和项目设计等多种教学方式，达成预设的学习目标，并通过形成性评价和终结性评价相结合的方式，全面评估学生的学习成果。
二、教学内容1. 排水管网基础知识：- 排水系统的基本构成与功能- 雨水径流的形成过程与影响因素- 排水管网的分类及适用条件2. 雨水收集与排放设施：- 常见雨水收集设施（如雨水井、渗透沟等）- 排放设施（如排水管道、泵站等）- 设施布局与设计原则3. 排水管网设计与分析：- 雨水径流计算方法与模型- 排水管网的布局与优化- 利用GIS工具进行排水管网数据分析4. 实践案例与项目设计：- 分析本地城市排水系统的现状与问题- 案例学习：国内外排水系统设计实例- 学生项目设计：小组合作完成一个排水管网雨水管理方案教学内容依据教材相关章节进行安排，确保学生掌握排水管网的基本概念、设计原则和实际应用。
校区排水管网课程设计
校区排水管网课程设计一、课程目标知识目标：1. 让学生掌握校区排水管网的基本概念、组成及功能；2. 使学生了解排水管网的设计原则、施工技术及维护管理；3. 帮助学生理解排水管网在环境保护和水资源利用方面的重要性。
技能目标：1. 培养学生运用排水管网知识分析校区排水问题的能力；2. 提高学生设计简单排水管网方案的能力；3. 培养学生运用排水管网维护管理知识解决实际问题的能力。
情感态度价值观目标：1. 培养学生对排水管网工程及环境保护的兴趣和责任感；2. 增强学生的团队合作意识，培养沟通协调能力；3. 培养学生关注水资源利用和环境保护的社会责任感。
课程性质：本课程为实践性较强的学科课程，结合校区实际情况，注重理论联系实际。
学生特点：学生具备一定的物理、化学基础知识，具有较强的求知欲和动手能力。
教学要求：教师应注重启发式教学，引导学生积极参与实践活动，提高学生的实际操作能力。
同时，关注学生的情感态度价值观培养，使学生在掌握知识技能的同时，形成良好的环保意识和社会责任感。
课程目标分解为具体学习成果，以便于教学设计和评估。
二、教学内容1. 校区排水管网基本概念：讲解排水管网定义、分类及其在校区规划中的作用。
教材章节：第一章第一节2. 排水管网组成与功能：介绍管网的主要组成部分，如雨水井、污水井、排水管道等，以及各自的功能。
教材章节：第一章第二节3. 排水管网设计原则：阐述排水管网设计的基本原则，如地势利用、水流组织、管线布局等。
教材章节：第二章第一节4. 排水管网施工技术：分析排水管网施工的关键技术，包括管道铺设、连接、检测等。
教材章节：第二章第二节5. 排水管网维护管理：讲解排水管网日常维护、检查、清洗等方法及注意事项。
教材章节：第三章6. 排水管网在环境保护和水资源利用中的应用：探讨排水管网在校区环境保护和水资源合理利用方面的重要作用。
教材章节：第四章7. 实践活动：组织学生实地考察校区排水管网，设计简单的排水管网方案，并进行讨论和评价。
