变频器的工作原理与控制方式
变频器的工作原理与控制方式变频器（Variable Frequency Drive，缩写为VFD），又称为交流调速器（AC Drive），是一种用于调节交流电机转速的电子装置。
它通过改变输入电压的频率和幅值来控制电机的转速。
变频器工作原理主要涉及开关技术、PWM调制技术、电机驱动理论等方面内容，下面将详细介绍。
一、变频器的工作原理1.开关技术变频器利用开关电子器件（如晶体管、IGBT等）来实现对输入电源的开关控制。
通过不断开关电路，形成等效于几十千赫兹至几千千赫兹的高频方波，从而形成理想的正弦波输出。
2.PWM调制技术PWM（Pulse Width Modulation）调制技术是指通过改变开关装置的导通时间和关断时间，以一定占空比形式控制开关管工作的方式。
在变频器中，PWM技术可以实现加减压、变频和控制电机的转速。
3.电机驱动理论变频器通过改变输入电压的频率和幅值来调节电机的转速。
在工作过程中，通过改变开关器件导通时间和关断时间，将输入电压的频率调节到所需的频率范围，实现对电机转速的精准控制。
二、变频器的控制方式1.V/f控制方式V/f控制方式（Voltage/frequency ratio control）是一种常用的变频器控制方式。
它通过传感器检测电机当前的转速，并根据转速信号和预设的转速曲线进行比较，计算所需输出频率，并根据预设的V/f比值进行控制，实现对电机速度的调节。
2.向量控制方式向量控制方式（Vector Control）又称矢量控制方式，是一种高性能的变频器控制方式。
它通过传感器检测电机当前的转速、转矩和位置等信息，并根据这些信息进行精确计算和控制，实现对电机速度、转矩和位置等的准确控制。
3.矢量控制方式矢量控制方式（Direct Torque Control，缩写为DTC）是一种高性能的变频器控制方式。
它通过传感器检测电机当前的转速、转矩等信息，并根据转速、转矩的变化率进行预测和计算，在每个采样周期内调节电机的转速和转矩，实现对电机的精确控制。
变频器工作原理
变频器工作原理概述：变频器是一种电力调节设备，用于控制交流电动机的转速和扭矩。
它通过改变电源电压和频率来实现对机电的控制，从而实现对机械设备的精确控制。
本文将详细介绍变频器的工作原理及其应用。
一、工作原理：变频器主要由整流器、滤波器、逆变器和控制电路等组成。
其工作原理可以分为以下几个步骤：1. 电源输入：变频器通过接入交流电源，将交流电转换为直流电。
整流器模块将交流电源的电压波形进行整流，将其转换为直流电压。
2. 滤波器：滤波器模块用于平滑整流后的直流电压，去除电压中的纹波和杂波，以保证后续逆变器模块的稳定工作。
3. 逆变器：逆变器模块是变频器的核心部份，它将直流电转换为交流电，并控制交流电的频率和电压。
逆变器采用先进的PWM（脉冲宽度调制）技术，通过调整开关管的导通时间来控制输出电压的幅值和频率。
4. 控制电路：控制电路模块接收用户的输入信号，通过对逆变器模块的控制，实现对机电的转速和扭矩的精确控制。
控制电路还可以根据需要进行保护、故障检测和故障处理等功能。
二、应用领域：变频器具有广泛的应用领域，常见的应用场景包括：1. 工业生产：变频器广泛应用于工业生产中的各种设备，如风机、水泵、压缩机、输送机等。
通过控制机电的转速和扭矩，实现对生产过程的精确控制，提高生产效率和质量。
2. 交通运输：变频器在交通运输领域的应用主要体现在电动车辆和电梯等方面。
通过变频器的控制，可以实现对电动车辆的驱动系统和电梯的运行系统的精确控制，提高能源利用率和运行效率。
3. 建造领域：变频器在建造领域的应用主要体现在空调系统、电梯和自动门等方面。
通过变频器的控制，可以实现对建造设备的精确控制，提高能源利用效率和舒适性。
4. 农业领域：变频器在农业领域的应用主要体现在灌溉系统和养殖设备等方面。
通过变频器的控制，可以实现对灌溉系统和养殖设备的精确控制，提高农业生产效率和资源利用率。
5. 新能源领域：随着新能源的快速发展，变频器在太阳能发电和风能发电等领域的应用越来越广泛。
变频器基本原理和作用
变频器基本原理和作用变频器（Inverter）是一种电力电子器件，其基本原理是将直流电能转换为可调频的交流电能。
它主要由直流输入电源、逆变桥、滤波电路、控制器和交流输出端组成。
变频器广泛应用于工业、航空、军事、交通等领域，并发挥了重要的作用。
下面将详细介绍变频器的基本原理和作用。
变频器的基本原理如下：1.直流输入电源：变频器的输入端接收来自交流电源的交流电压，并使用整流电路将其转换为直流电压。
通常使用整流电路+电容滤波器的方式进行直流电压平滑处理。
2.逆变桥：逆变桥是变频器的核心组件，它将平滑的直流电压转换为可调频的交流电压。
逆变桥由四个可控开关组成，通常是IGBT（绝缘栅双极型晶体管）或MOSFET（金属氧化物半导体场效应晶体管）。
3.滤波电路：逆变桥输出的交流电压含有较高频率的谐波成分，为了减小谐波影响，需要使用LC滤波器进行滤波。
LC滤波器通过选择合适的电感和电容来过滤谐波成分，使交流输出电压更接近正弦波。
4.控制器：变频器的控制器是变频器的大脑，它通过对逆变桥的开关控制来实现对输出电压频率和幅值的调整。
控制器通常由微处理器、运算放大器等芯片组成，利用脉宽调制（PWM）技术来控制逆变桥开关的导通和断开，从而控制输出电压的频率和幅值。
5.交流输出端：变频器的交流输出端将可调频的交流电能提供给负载。
根据应用需求，可以将交流输出端连接到电动机、电炉、照明设备等不同的负载上，实现对其速度、温度、亮度等参数的精确控制。
变频器主要有以下作用：1.节能降耗：传统的电动机驱动系统通常采用带有固定转速的交流电源，而变频器可以根据实际负载需求，调整电机的转速和输出功率，降低电机的无功损耗和机械能量的损耗，从而实现能量的经济利用。
2.频率调节：变频器可以调节电机的输出频率，从而实现对驱动设备的控制。
例如，变频器常用于电梯、空调、水泵等场合，可以根据需求调整其运行频率，提高设备的工作效率和使用寿命。
3.调速控制：传统的电动机驱动系统通常只能实现定速运行，而变频器可以通过调整输出频率，实现对电机的精确调速控制。
变频器工作原理及应用
变频器工作原理及应用一、变频器的定义变频器是一种电子器件，用于控制交流电动机电能的变频调速设备，通过改变电机的输入电压、频率实现电机的调速并控制其运行。
在工业生产中，变频器被广泛应用于各种设备的调速控制和能效优化。
二、变频器的工作原理变频器主要由整流器、滤波器、逆变器和控制系统组成。
其工作原理如下：1.整流器当市电供电时，整流器将交流电转换为直流电并存储在电容器中，以备逆变器的使用。
2.滤波器滤波器用于净化整流器输出的直流电，消除电压的脉动以保证电压平稳。
3.逆变器逆变器是变频器的核心部件，将直流电转换为有可调频率和电压的交流电，控制电机的转速。
4.控制系统控制系统通过监测电机的运行状态、用户的输入信号以及内部参数，调整逆变器输出的频率和电压，实现对电机的精准控制。
三、变频器的应用1.电梯行业变频器在电梯控制系统中起到了关键作用，通过调整电梯电机的转速，实现快速运行、平稳停靠，提升了乘坐舒适度和安全性。
2.工业生产在各种生产设备中广泛使用变频器，通过调节设备的运行速度，实现生产过程的自动化控制，节约能源并提高生产效率。
3.空调系统变频器在空调系统中用于调节压缩机的转速，根据室内温度实时调整冷凝器的工作状态，提供舒适的室内环境并节约能源。
4.风力发电在风力发电系统中，变频器将风机输出的不稳定交流电转换为稳定的电网接入电能，提高了发电效率并实现了大规模清洁能源供应。
结语变频器作为一种重要的电气设备，其工作原理和应用领域非常广泛。
随着科技的发展和产业的进步，变频器在能效优化、设备控制等方面的应用将会越来越重要，为工业生产和生活带来更多便利和效益。

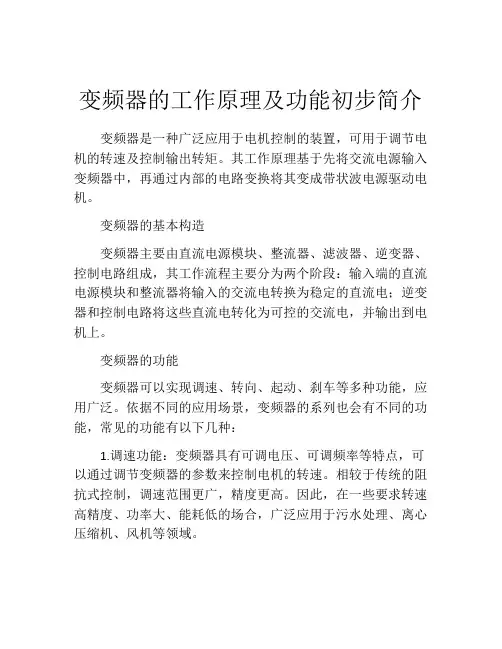

变频器的工作原理及功能初步简介
变频器的工作原理及功能初步简介变频器是一种广泛应用于电机控制的装置，可用于调节电机的转速及控制输出转矩。
其工作原理基于先将交流电源输入变频器中，再通过内部的电路变换将其变成带状波电源驱动电机。
变频器的基本构造变频器主要由直流电源模块、整流器、滤波器、逆变器、控制电路组成，其工作流程主要分为两个阶段：输入端的直流电源模块和整流器将输入的交流电转换为稳定的直流电；逆变器和控制电路将这些直流电转化为可控的交流电，并输出到电机上。
变频器的功能变频器可以实现调速、转向、起动、刹车等多种功能，应用广泛。
依据不同的应用场景，变频器的系列也会有不同的功能，常见的功能有以下几种：1.调速功能：变频器具有可调电压、可调频率等特点，可以通过调节变频器的参数来控制电机的转速。
相较于传统的阻抗式控制，调速范围更广，精度更高。
因此，在一些要求转速高精度、功率大、能耗低的场合，广泛应用于污水处理、离心压缩机、风机等领域。
2.转向功能：变频器可以实现电机的正转和反转。
一些需求有正反转功能的机器设备（如起重机、轻轨机械、注塑机等），便采用了变频器调节电机的转向。
在使用过程中，如果发现电动机转向不当，可在调试的时候，通过互换两根相邻的电线，就可以实现正反转的转换。
3.起动、刹车功能：电机启动时，如果瞬间提供太多的电压、电流，会加速设备的消耗，造成对设备的损伤。
而传统启动方式会产生高的起动电流，并易产生电子硬件故障。
变频器启动，通过逐渐增加输入电压，让电机缓缓启动。
而在刹车时，则减少输入电压和输出电压，自停能够避免电机缓慢停车带来的危险变频器的刹车和启动功能，针对性更强，符合现代化生产的需要。
总结变频器是现在电机控制中无可替代的新型电力设备，具有多重功能和应用的潜力。
它可以比传统电机控制手段更好地限制和调整电路电压及频率，控制电梯的速度，实现起动、刹车、转向等转动机械装置。
其优势不仅表现在精准的调速范围，以及过载保护的功能等，更体现在它对电机的控制技术的进一步创新和提升。
变频器的原理和作用是什么
变频器的原理和作用是什么变频器又称为交流调速器，是一种用于控制交流电动机转速的设备。
它通过改变电动机的电压、频率和相数来实现对电机转速的精确控制，从而满足不同工况下对电机转速的需求。
变频器被广泛应用在工业生产领域，如机械制造、能源等领域，为生产过程提供了灵活而可靠的动力控制方案。
变频器的原理是基于电力电子器件，通过改变输入的电压和频率来控制电动机的转速。
一般来说，传统的交流电动机工作在额定的电压和频率下，其转速是由电源提供的电压和频率决定的。
而变频器则通过将输入的交流电转换为直流电，然后再通过逆变器将直流电转换为可调的交流电，从而实现对电机转速的调节。
变频器的作用主要有以下几点：1. 实现电机调速：变频器可以根据用户需求来改变电机的转速，使其可以在不同工况下实现精确的调速。
在工业生产中，不同的生产工艺和设备要求可能需要不同的转速，变频器可以满足这种需求，提高了生产线的灵活性和适应性。
2. 节能降耗：通过使用变频器来调节电机的转速，可以有效地降低电机运行时的能耗。
传统的恒速运行模式下，电机的能耗是固定的，而使用变频器可以根据实际工况来调节电机的转速，实现节能降耗的效果。
3. 减小启动冲击：传统的电机启动时会产生较大的启动冲击，对电网和设备都会造成一定的影响。
而使用变频器可以实现平稳启动，减小启动时的冲击，降低了设备的维护成本，延长了设备的使用寿命。
4. 提高设备精度：在一些需要精确控制的工艺中，如数控机床、风机、泵等设备，需要对电机的转速进行精确的控制。
变频器在这些设备中的应用可以提高设备的控制精度，确保生产过程的稳定性和可靠性。
5. 减少设备噪音：在一些对噪音要求较高的场合，使用变频器可以有效地减少设备运行时的噪音。
通过调节电机的转速和运行模式，可以降低电机和传动系统的工作噪音，提升工作环境的舒适度。
总的来说，变频器是一种能够实现对电机转速精确控制的设备，其原理是通过改变输入电压和频率来实现对电机转速的控制。
变频器作用及工作原理
变频器作用及工作原理变频器是一种电力设备，主要用于改变交流电频率，调整和控制电动机的速度。
它在工业、电力、交通、采矿等领域得到广泛应用，具有显著的节能效果和操作灵活性。
下面将详细介绍变频器的作用和工作原理。
1.变频器的作用：1.1节能降耗：变频器能够调整电动机的转速，根据实际负载要求精确控制转速，避免因为电机过大或转速固定而造成的能源浪费。
1.2转矩控制：变频器可以通过调整输出电压和电流的频率和大小，控制电动机的输出转矩，实现精确的转矩控制，满足不同负载要求。
1.3保护电机：变频器具有多种保护功能，例如过载保护、短路保护、过压保护等，可以有效保护电动机免受损害。
1.4减少机械冲击：通过变频器的平滑启动和停止功能，可减少电动机启动时的机械冲击，延长机械设备的使用寿命。
1.5提高系统的精度：变频器具有调速准确性高的特点，可以提高系统的定位精度和调整精度，适用于对运动控制要求较高的应用场合。
2.变频器的工作原理：2.1桥式整流器：变频器的输入端通常为交流电源，通过桥式整流电路将交流电转换为直流电。
桥式整流电路由四个可控的二极管组成，可以实现三相交流电的整流功能。
2.2电容滤波器：直流电经过桥式整流电路后，输出的电压波形并不是纯直流的，还会有一定的纹波。
为了平滑输出，需要通过电容滤波器将纹波进行滤波，使输出的电压趋于稳定。
2.3逆变器：逆变器是变频器的核心部件，将直流电转换为可调频率的交流电。
逆变器通常采用可控硅或晶闸管等器件，通过控制开关管的导通和断开，实现调整输出电压的频率和大小。
逆变器通过改变开关管的通断情况，可以实现不同频率的电能输出，从而控制电动机的转速。
2.4控制单元：变频器的控制单元是变频器的智能核心部分。
它通过搜集和分析输入输出信号，控制逆变器的工作状态，实现对电机的速度、转矩等参数的调节。
控制单元通常采用微处理器或数字信号处理器，具有较高的计算能力和运算速度。
2.5反馈回路：变频器通常配备有速度传感器、位置传感器等反馈装置，用于实时监测电动机的运行状态。
变频器的工作原理及作用
变频器的工作原理及作用变频器的工作原理1、基本概念1）VVVF改变电压、改变频率（Variable Voltage and Variable Frequency）的缩写。
2）CVCF恒电压、恒频率（XXX）的缩写。
通常，把电压和频率固定不变的交流电变换为电压或频率可变的交流电的装置称作“变频器”。
该设备首先要把三相或单相交流电变换为直流电（DC）。
然后再把直流电（DC）变换为三相或单相交流电（AC）。
变频器同时改变输出频率与电压，也就是改变了电机运行曲线上的n0，使电机运行曲线平行下移。
因此变频器可以使电机以较小的启动电流，获得较大的启动转矩，即变频器可以启动重载负荷。
变频器具有调压、调频、稳压、调速等基本功能，应用了现代的科学技术，价格昂贵但性能良好，内部结构复杂但使用简单，所以不只是用于启动电动机，而是广泛的应用到各个领域，各种各样的功率、各种各样的外形、各种各样的体积、各种各样的用途等都有。
随着技术的发展，成本的降低，变频器一定还会得到更广泛的应用。
各国使用的交流供电电源，无论是用于家庭还是用于工厂，其电压和频率均200V/60Hz（50Hz）或100V/60Hz（50Hz）。
通常，把电压和频率固定不变的交流电变换为电压或频率可变的交流电的装置称作“变频器”。
为了产生可变的电压和频率，该设备首先要把三相或单相交流电变换为直流电（DC）。
然后再把直流电（DC）变换为三相或单相交流电（AC），我们把实现这种转换的装置称为“变频器”（inverter）。
变频器也可用于家电产品。
使用变频器的家电产品中不仅有电机（例如空调等），还有荧光灯等产品。
用于电机控制的变频器，既可以改变电压，又可以改变频率。
但用于荧光灯的变频器主要用于调节电源供电的频率。
汽车上使用的由电池（直流电）产生交流电的设备也以“inverter”的名称进行出售。
变频器的工作原理被广泛应用于各个领域。
例如计算机电源的供电，在该项应用中，变频器用于抑制反向电压、频率的波动及电源的瞬间断电。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变频器的工作原理
• 主电路是给异步电动机提供调压调频电源的电力 变换部分，变频器的主电路大体上可分为两类： 电压型是将电压源的直流变换为交流的变频器， 直流回路的滤波是电容。电流型是将电流源的直 流变换为交流的变频器，其直流回路滤波是电感。 它由三部分构成，将工频电源变换为直流功率的 “整流器”，吸收在变流器和逆变器产生的电压 脉动的“平波回路”，以及将直流功率变换为交 流功率的“逆变器”。
• 按主电路工作方法分类：电压型变频器、电流型变 频器 • 按照工作原理分类：可以分为V/f控制变频器、 转差频率控制变频器和矢量控制变频器等 • 按照开关方式分类：可以分为PAM控制变频 器、PWM控制变频器和高载频PWM控制变频器 按照用途分类：可以分为通用变频器、高性能专用 变频器、高频变频器、单相变频器和三相变频器等。 此外，变频器还可以按输出电压调节方式分类，按 控制方式分类，按主开关元器件分类，按输入电压 高低分类。
变频器的分类
• 按变换的环节分类： • (1)交-直-交变频器，则是先把工频交流通过 整流器变成直流，然后再把直流变换成频率电压 可调的交流，又称间接式变频器，是目前广泛应 用的通用型变频器。 • (2)可分为交-交变频器，即将工频交流直接变换 成频率电压可调的交流，又称直接式变频器 。
• 按直流电源性质分类： • (1)电压型变频器 • 电压型变频器特点是中间直流环节的储能元件 采用大电容，负载的无功功率将由它来缓冲，直流 电压比较平稳，直流电源内阻较小，相当于电压源， 故称电压型变频器，常选用于负载电压变化较大的 场合。 • (2)电流型变频器 • 电流型变频器特点是中间直流环节采用大电感 作为储能环节，缓冲无功功率，即扼制电流的变化， 使电压接近正弦波，由于该直流内阻较大，故称电 流源型变频器(电流型)。电流型变频器的特点(优点) 是能扼制负载电流频繁而急剧的变化。常选用于负 载电流变化较大的场合。
• 按变频器调压方法： • ⑴、PAM变频器是一种通过改变电压源Ud 或 电流源Id的幅值进行输出控制的。 • ⑵、PWM变频器方式是在变频器输出波形的 一个周期产生个 脉冲波个脉冲，其等值电压为正 弦波，波形较平滑。 • 按工作原理分： • ⑴、U/f控制变频器(VVVF控制) • ⑵、SF控制变频器(转差频率控制) • ⑶、VC控制变频器(Vectory Control 矢量控 制 )。
• MicroMaster430【详细说明】MicroMaster430是全新一代标准变频器中 的风机和泵类变转矩负载专家。功率范围7.5kW至250kW。它 按照专用要求设计，并使用内部功能互联（BiCo）技术，具有高度可靠 性和灵活性。控制软件可以实现专用 功能：多泵切换、手动/自动切换、旁路功能、断带及缺水检测、节能 运行方式等。主要特征：380V-480V±10%，三相，交流，7.5kW-250kW； 风机和泵类变转矩负载专用；牢固的EMC（电磁兼容性）设计；控制信 号的快速响应；控制功能：线性v/f控制，并带有增强电机动态响应和 控制特性的磁通电流控制（FCC），多点 v/f控制；内置PID控制器；快 速电流限制，防止运行中不应有的跳闸；数字量输入6个，模拟量输入2 个，模拟量输出2个，继电器输出3个；具有15个固定频率，4个跳转频 率，可编程；采用BiCo技术，实现I/O端口自由连接；集成RS485通讯接 口，可选PROFIBUS-DP通讯模块；灵活的斜坡函数发生器，可选平滑功 能；三组参数切换功能：电机数据切换，命令数据切换；风机和泵类专 用功能：多泵切换旁路功能手动/自动切换断带及缺水检测节能方式保 护功能：过载能力为140％额定负载电流，持续时间3秒和110％额定负 载电流，持续时间60秒;过电压、欠电压保护；变频器过温保护；接地 故障保护，短路保护；I 2 t电动机过热保护；PTC/KTY电机保护。
• 按国际区域分类： • ⑴、国产变频器：浙江三科、欧瑞传动、森兰、英威 腾、蓝海华腾、迈凯诺、伟创、美资易泰帝; • ⑵、欧美变频器：ABB、西门子、日本变频器富士三 菱、韩国变频器、台湾变频器台达、香港变频器。 • 按电压等级分类： • ⑴、高压变频器：3KV、6KV、10KV • ⑵、中压变频器：660V、1140V • ⑶、低压变频器：220V、380V • 按电压性质分类： • ⑴、交流变频器：AC-DC-AC(交-直-交)、AC-AC(交交) • ⑵、直流变频器：DC-AC(直-交) •
60 f1 n (1 s) np
• 从上式可知，只要平滑地调节异步电 机定子的供电频率f1，同步转速np随 之改变，就可以平滑地调节转速n， 从而实现异步电机的无级调速，这就 是变频调速的基本原理。
西门子MicroMaster 系列
• MicroMaster440【详细说 明】
MicroMaster440是全新一代可以广泛应用的多功能标准变频器。它采用高性 能的矢量控制技术， 提供低速高转矩输出和良好的动态特性，同时具备超强的过载能力，以满足 广泛的应用场合。创新的 BiCo（内部功能互联）功能有无可比拟的灵活性。主要特征：200V-240V ±10%，单相/三相，交流，0.12kW-45kW；380V-480V±10%，三相，交流， 0.37kW-250kW；矢量控制方式，可构成闭环矢量控制，闭环转矩控制；高过 载能力，内置制动单元；三组参数切换功能。控制功能：线性v/f控制，平 方v/f控制，可编程多点设定v/f控制，磁通电流控制免测速矢量控制，闭环 矢量 控制，闭环转矩控制，节能控制模式；标准参数结构，标准调试软件；数字 量输入6个，模拟量输入2个，模拟量输出2个，继电器输出3个；独立I/O端 子板，方便维护；采用BiCo技术，实现I/O端口自由连接；内置PID控制器， 参数自整定；集成RS485通讯接口，可选PROFIBUS-DP/Device-Net通讯模块； 具有15个固定频率，4个跳转频率，可编程；可实现主/从控制及力矩控制方 式；在电源消失或故障时具有"自动再起动"功能；灵活的斜坡函数发生器， 带有起始段和结束段的平滑特性；快速电流限制（FCL），防止运行中不应 有的跳闸；有直流制动和复合制动方式提高制动性能。保护功能：过载能力 为200％额定负载电流，持续时间3秒和150％额定负载电流，持续时间60秒； 过电压、欠电压保护；变频器、电机过热保护；接地故障保护，短路保护； 闭锁电机保护，防止失速保护；采用PIN编号实现参数连锁。
变频器的定义
变频器是利用电力半导体器件的通断作 用将工频电源变换为另一频率的电能控 制装置，能实现对交流异步电机的软启 动、变频调速、提高运转精度、改变功 率因数、过流/过压/过载保护等功能。
变频器的基本组成
• 变频器通常分为4部分：整流单元、高容量电容、 逆变器和控制器。 • 整流单元：将工作频率固定的交流电转换为直流 电。 • 高容量电容：存储转换后的电能。 • 逆变器：由大功率开关晶体管阵列组成电子开关， 将直流电转化成不同频率、宽度、幅度的方波。 • 控制器：按设定的程序工作，控制输出方波的幅 度与脉宽，使叠加为近似正弦波的交流电，驱动 交流电动机。
