变频器工作原理

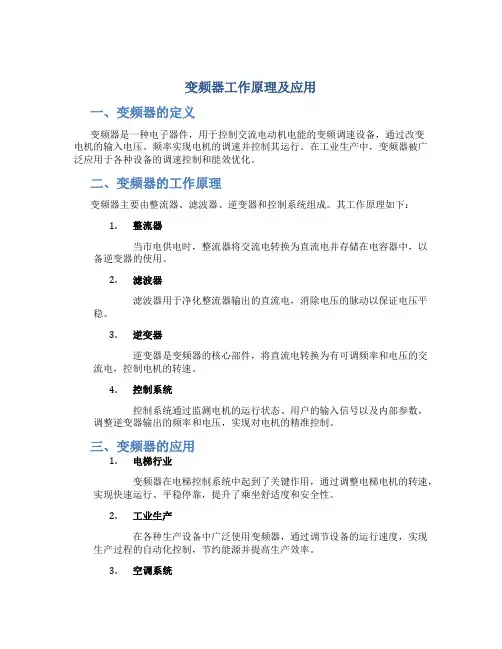

变频器工作原理及应用
变频器工作原理及应用一、变频器的定义变频器是一种电子器件，用于控制交流电动机电能的变频调速设备，通过改变电机的输入电压、频率实现电机的调速并控制其运行。
在工业生产中，变频器被广泛应用于各种设备的调速控制和能效优化。
二、变频器的工作原理变频器主要由整流器、滤波器、逆变器和控制系统组成。
其工作原理如下：1.整流器当市电供电时，整流器将交流电转换为直流电并存储在电容器中，以备逆变器的使用。
2.滤波器滤波器用于净化整流器输出的直流电，消除电压的脉动以保证电压平稳。
3.逆变器逆变器是变频器的核心部件，将直流电转换为有可调频率和电压的交流电，控制电机的转速。
4.控制系统控制系统通过监测电机的运行状态、用户的输入信号以及内部参数，调整逆变器输出的频率和电压，实现对电机的精准控制。
三、变频器的应用1.电梯行业变频器在电梯控制系统中起到了关键作用，通过调整电梯电机的转速，实现快速运行、平稳停靠，提升了乘坐舒适度和安全性。
2.工业生产在各种生产设备中广泛使用变频器，通过调节设备的运行速度，实现生产过程的自动化控制，节约能源并提高生产效率。
3.空调系统变频器在空调系统中用于调节压缩机的转速，根据室内温度实时调整冷凝器的工作状态，提供舒适的室内环境并节约能源。
4.风力发电在风力发电系统中，变频器将风机输出的不稳定交流电转换为稳定的电网接入电能，提高了发电效率并实现了大规模清洁能源供应。
结语变频器作为一种重要的电气设备，其工作原理和应用领域非常广泛。
随着科技的发展和产业的进步，变频器在能效优化、设备控制等方面的应用将会越来越重要，为工业生产和生活带来更多便利和效益。

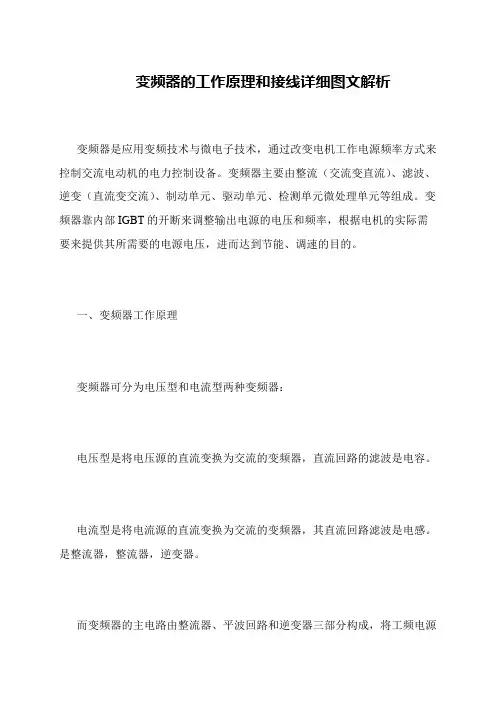

变频器的工作原理和接线详细图文解析
变频器的工作原理和接线详细图文解析
变频器是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。
变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成。
变频器靠内部IGBT的开断来调整输出电源的电压和频率，根据电机的实际需要来提供其所需要的电源电压，进而达到节能、调速的目的。
一、变频器工作原理
变频器可分为电压型和电流型两种变频器：
电压型是将电压源的直流变换为交流的变频器，直流回路的滤波是电容。
电流型是将电流源的直流变换为交流的变频器，其直流回路滤波是电感。
是整流器，整流器，逆变器。
而变频器的主电路由整流器、平波回路和逆变器三部分构成，将工频电源。
变频器工作原理
变频器工作原理一、引言变频器是一种电力电子器件，广泛应用于工业生产中的电机调速控制系统中。
本文将详细介绍变频器的工作原理。
二、工作原理1. 交流电源输入变频器通过交流电源供电，通常为三相交流电源。
交流电源经过整流和滤波后，得到稳定的直流电源。
2. 逆变器逆变器是变频器的核心部件，它将直流电源转换为可调频率和可调幅度的交流电源。
逆变器由多个功率开关器件（如IGBT）组成，通过控制这些开关器件的开关状态，可以调节输出电压的频率和幅度。
3. 控制单元控制单元是变频器的大脑，它负责接收用户输入的控制信号，并根据这些信号来控制逆变器的输出。
控制单元通常由一块微处理器芯片组成，它可以根据用户的需求来调整电机的转速。
4. 反馈回路为了实现精确的电机转速控制，变频器通常配备了反馈回路。
反馈回路通过传感器（如编码器）来监测电机的转速，并将实际转速信息反馈给控制单元。
控制单元根据反馈信息来调整逆变器的输出，使电机的实际转速与设定值保持一致。
5. 保护功能变频器还具有多种保护功能，以保证电机和变频器的安全运行。
例如，过电流保护可以防止电机过载；过温保护可以防止电机过热；短路保护可以防止电路短路等。
三、应用领域变频器广泛应用于各个领域的电机调速控制系统中。
以下是一些常见的应用领域：1. 工业生产变频器在工业生产中被广泛应用于各种设备的调速控制，如风机、水泵、压缩机等。
通过调整电机的转速，可以实现对设备的精确控制，提高生产效率。
2. 交通运输变频器在电动车辆和铁路交通中的应用越来越广泛。
通过控制电机的转速，可以实现对车辆的平稳加速和减速，提高能源利用率。
3. 新能源领域随着新能源的快速发展，变频器在太阳能发电和风力发电等领域的应用也越来越重要。
通过控制电机的转速，可以实现对发电设备的最佳工作状态，提高能源利用效率。
四、优势和挑战变频器具有以下优势：1. 节能高效：通过调整电机的转速，可以根据实际需求来调节能量的消耗，提高能源利用效率。

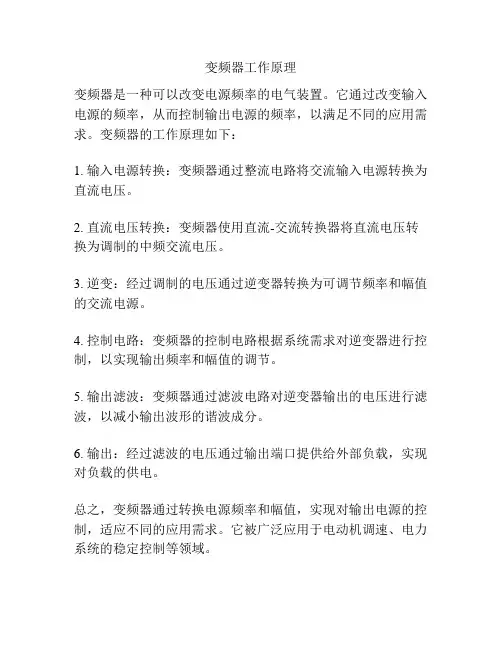

变频器工作原理
变频器工作原理
变频器是一种可以改变电源频率的电气装置。
它通过改变输入电源的频率，从而控制输出电源的频率，以满足不同的应用需求。
变频器的工作原理如下：
1. 输入电源转换：变频器通过整流电路将交流输入电源转换为直流电压。
2. 直流电压转换：变频器使用直流-交流转换器将直流电压转换为调制的中频交流电压。
3. 逆变：经过调制的电压通过逆变器转换为可调节频率和幅值的交流电源。
4. 控制电路：变频器的控制电路根据系统需求对逆变器进行控制，以实现输出频率和幅值的调节。
5. 输出滤波：变频器通过滤波电路对逆变器输出的电压进行滤波，以减小输出波形的谐波成分。
6. 输出：经过滤波的电压通过输出端口提供给外部负载，实现对负载的供电。
总之，变频器通过转换电源频率和幅值，实现对输出电源的控制，适应不同的应用需求。
它被广泛应用于电动机调速、电力系统的稳定控制等领域。

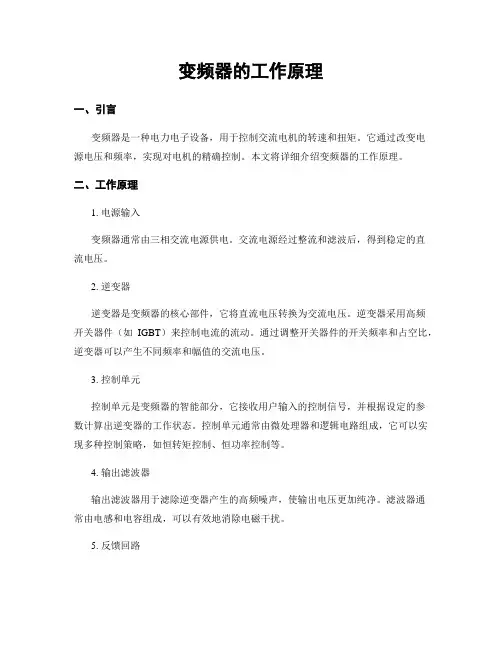

变频器的工作原理
变频器的工作原理一、引言变频器是一种用于控制交流电动机转速的电子设备，广泛应用于工业生产中。
本文将详细介绍变频器的工作原理，包括基本原理、主要组成部分和工作过程。
二、基本原理变频器的基本原理是通过改变输入电源的频率来控制电机的转速。
传统的交流电源提供的电力是固定频率的，例如50Hz或60Hz，而变频器可以将输入电源的频率调节为不同的数值，从而改变电机的转速。
三、主要组成部分1. 整流器：变频器的输入电源通常为交流电，整流器用于将交流电转换为直流电。
整流器通常由整流桥电路组成，将交流电转换为直流电供给后续的逆变器使用。
2. 逆变器：逆变器是变频器的核心部件，它将直流电转换为可调频率的交流电。
逆变器通常由多个功率晶体管或IGBT组成，通过控制这些晶体管的开关状态，可以产生不同频率的交流电。
3. 控制单元：控制单元是变频器的大脑，它负责接收用户的指令，并根据指令控制逆变器的工作。
控制单元通常由微处理器和相关电路组成，可以实现多种功能，如速度控制、转矩控制等。
4. 过载保护装置：变频器通常配备过载保护装置，用于监测电机的负载情况。
当电机负载过大时，过载保护装置会自动切断电源，以保护电机和变频器不受损坏。
四、工作过程变频器的工作过程可以分为以下几个步骤：1. 输入电源经过整流器转换为直流电，并供给逆变器使用。
2. 控制单元接收用户的指令，根据指令控制逆变器的工作。
用户可以通过控制单元设置电机的转速、转矩等参数。
3. 逆变器根据控制单元的指令，控制功率晶体管或IGBT的开关状态，产生可调频率的交流电。
交流电的频率决定了电机的转速。
4. 变频器将调节后的交流电供给电机，电机根据输入的电源频率进行工作。
由于变频器可以调节输入电源的频率，因此可以实现电机的无级调速。
5. 过载保护装置实时监测电机的负载情况，当负载过大时，自动切断电源，保护电机和变频器。
五、应用范围变频器广泛应用于工业生产中，特别是需要对电机转速进行精确控制的领域。
变频器的工作原理
变频器的工作原理一、引言变频器是一种电力电子设备，用于控制交流电机的转速和扭矩。
它通过改变电源电压和频率，实现对电机的精确控制。
本文将详细介绍变频器的工作原理。
二、工作原理1. 电源输入变频器通常由三相交流电源供电。
交流电源经过整流和滤波后，得到稳定的直流电压。
2. 逆变器逆变器是变频器的核心部件，它将直流电压转换为交流电压。
逆变器采用高频开关器件（如IGBT）来控制电流的流动。
通过调整开关器件的开关频率和占空比，逆变器可以产生不同频率和幅值的交流电压。
3. 控制单元控制单元是变频器的智能部分，它接收用户输入的控制信号，并根据设定的参数计算出逆变器的工作状态。
控制单元通常由微处理器和逻辑电路组成，它可以实现多种控制策略，如恒转矩控制、恒功率控制等。
4. 输出滤波器输出滤波器用于滤除逆变器产生的高频噪声，使输出电压更加纯净。
滤波器通常由电感和电容组成，可以有效地消除电磁干扰。
5. 反馈回路为了实现对电机的闭环控制，变频器通常需要接入反馈回路。
反馈回路可以监测电机的转速、电流等参数，并将这些信息反馈给控制单元。
控制单元根据反馈信号对逆变器的输出进行调整，以实现所需的控制效果。
6. 保护功能变频器通常具有多种保护功能，以保证设备和操作人员的安全。
常见的保护功能包括过流保护、过压保护、欠压保护、过载保护等。
当变频器检测到异常情况时，会自动切断电源或调整输出参数，以避免设备损坏。
7. 其他功能除了基本的转速和扭矩控制外，现代变频器还具有许多其他功能。
例如，它们可以实现多台电机的同步控制、运行数据的记录和分析、网络通信等。
三、应用领域变频器广泛应用于工业生产中的各种电机驱动系统。
它们可以用于风机、水泵、压缩机、输送机等各种设备。
变频器的精确控制能力可以提高设备的效率，降低能耗，延长设备寿命。
四、总结变频器是一种用于控制交流电机的电力电子设备。
它通过改变电源电压和频率，实现对电机的精确控制。
变频器由电源输入、逆变器、控制单元、输出滤波器、反馈回路、保护功能等组成。
变频器工作原理
变频器工作原理变频器是一种电力电子设备，可用于调节电动机的转速和扭矩。
它在工业生产和日常生活中起着重要的作用。
本文将介绍变频器的工作原理，以及它在不同应用领域中的重要性。
一、变频器的定义与组成部分变频器是一种能将固定频率交流电转换为可变频率交流电的电子设备。
它由输入整流器、中间直流环节、输出逆变器和控制系统等四个基本组成部分构成。
1. 输入整流器：将交流电源转换为直流电源，并通过控制开关管的导通时间来控制输出电压的大小。
2. 中间直流环节：用于储存和平衡直流电，确保稳定的电源供应。
3. 输出逆变器：将直流电源转换为可变频率的交流电，并按照控制信号调节输出的电压和频率。
4. 控制系统：负责控制变频器的工作，通过接收反馈信号和控制指令来控制电动机的转速和扭矩。
二、变频器的工作原理变频器的工作原理可以分为以下几个步骤：1. 输入整流：交流电源经过输入整流器，被转换为直流电源。
整流器内部的整流桥电路通过控制开关管的导通时间，调节输出电压的大小。
常见的整流器类型有单相全控整流器和三相全控整流器。
2. 中间直流环节：直流电源进入中间直流环节，通过电容器和电感器储存和平衡电流。
这样可以确保电源稳定，减小直流电的波动。
3. 输出逆变：直流电源经过中间直流环节后，进入输出逆变器。
输出逆变器将直流电源转换为可变频率的交流电，并按照控制信号调节输出电压和频率。
常见的逆变器类型有PWM逆变器和SPWM逆变器。
4. 控制系统：控制系统接收来自电动机的反馈信号和控制指令，并将其转化为适当的调节信号发送给整流器和逆变器。
控制系统通常由微处理器和控制电路组成，可以灵活调节输出电压和频率，实现精确的转速和扭矩控制。
三、变频器的应用变频器在工业生产和日常生活中有广泛应用，包括以下几个方面：1. 电动机驱动：变频器可以精确控制电动机的转速和扭矩，广泛应用于工厂的机械设备、运输设备和电子设备等。
它们在工业自动化中起着至关重要的作用，提高了生产效率和质量。
变频器工作原理
变频器工作原理一、引言变频器是一种电力电子器件，用于控制交流电机的转速和运行方式。
它通过改变输入电源的频率和电压来调整电机的转速和运行状态。
本文将详细介绍变频器的工作原理及其相关知识。
二、工作原理1. 变频器的基本组成变频器主要由整流器、滤波器、逆变器、控制电路和驱动电路等组成。
整流器将交流电源转换为直流电源，滤波器用于平滑输出电压，逆变器将直流电源转换为交流电源，控制电路用于控制逆变器的输出频率和电压，驱动电路用于控制电机的转速和运行方式。
2. 变频器的工作过程(1) 输入电源经过整流器和滤波器，将交流电源转换为直流电源，并平滑输出电压。
(2) 控制电路接收输入信号，根据设定的转速和运行方式，生成相应的控制信号。
(3) 控制信号经过驱动电路，控制逆变器的输出频率和电压。
(4) 逆变器将直流电源转换为交流电源，并输出给电机。
(5) 电机根据逆变器输出的频率和电压，调整转速和运行方式。
三、变频器的优势1. 节能效果显著变频器通过调整电机的转速，使其在实际负载下工作，避免了传统方式下电机的频繁启停，从而降低了能耗。
根据统计数据，使用变频器可以节约电能30%以上。
2. 调速范围广变频器可以根据需要精确地调整电机的转速，使其适应不同的工况要求。
传统方式下，电机的转速只能通过改变输入电源的频率来实现，调速范围较窄。
3. 提高生产效率由于变频器可以实现精确调速，使得生产过程更加稳定和可控。
在一些需要精确控制转速的工业生产中，使用变频器可以提高生产效率。
4. 增强设备的可靠性变频器具有过载保护、短路保护、过热保护等功能，可以有效保护电机和设备的安全运行。
同时，变频器还具有自诊断功能，能够检测设备的故障并及时报警，提高了设备的可靠性。
四、应用领域变频器广泛应用于各个领域，包括工业生产、冶金、石化、建筑、交通运输等。
常见的应用场景有风机、水泵、压缩机、输送机、切割机等。
五、总结变频器是一种控制交流电机转速和运行方式的重要设备，通过改变输入电源的频率和电压来实现精确调速。
