有隔板与无隔板高效过滤器有什么区别与优势,各用在什么地方
无隔板高效空气过滤器设备工艺原理
无隔板高效空气过滤器设备工艺原理
概述
无隔板高效空气过滤器是目前市场上广泛使用的一种空气过滤器，主要用于过滤空气中的颗粒物和微生物，达到空气净化的目的。
该过滤器的特点是没有内部障板，这样可以减少阻力，提高过滤效率，同时也便于清洗和更换滤芯。
工艺原理
无隔板高效空气过滤器的基本原理是靠过滤材料将空气中的颗粒物截留或吸附下来，从而达到清洁净化的目的。
其工艺原理主要包括三个方面，分别是过滤材料、过滤器结构和空气流动方式。
过滤材料
无隔板高效空气过滤器的过滤材料一般采用玻璃纤维、静电纺纱等高效过滤材料，这些材料具有很高的拦截颗粒物和微生物的能力，通常可以过滤掉0.3微米以上的微小颗粒。
此外，过滤材料的纤维密度和厚度也会影响过滤效果，一般来说密度越大、厚度越大的过滤材料过滤效果更佳。
过滤器结构
无隔板高效空气过滤器的过滤器结构也非常重要，其结构主要包括滤筒和外壳两部分。
滤筒负责过滤空气中的颗粒物和微生物，而外壳
则起到保护滤筒和固定滤筒的作用，同时也可以利用外壳的空间使得过滤器的尺寸更加紧凑。
空气流动方式
空气在滤筒内的流动方式也会影响过滤效果。
一般来说，采用均流流动方式的滤筒能够充分利用滤材的过滤面积，从而提高过滤效果。
同时还可以采用反向清洗的方式，将滤材中颗粒物清洗出去，延长滤材的使用寿命。
总结
无隔板高效空气过滤器是一种非常重要的空气净化设备，其工艺原理主要包括过滤材料、过滤器结构和空气流动方式三个方面。
通过合理的设计和选材，可以实现高效、低阻力、低噪音、易清洗等优点，有效地保障室内空气质量，为人们带来健康舒适的生活环境。
空气过滤器的主要类型及作用
空气过滤器的重要类型及作用空气过滤器的种类很多，作用和功能也非常强大。
一、空气过滤器的重要类型空气过滤器依据其工作原理可以分为压缩空气过滤器，初效过滤器，中效过滤器，高效过滤器及亚高效等型号。
1、空气过滤器常为人造纤维滤材制成，外框是由坚固、防潮硬纸框制成。
在正常的操作环境下不会变形、分裂、扭曲。
此外框前后以对角线固定滤材。
滤材与外框紧密的黏合外框防止气漏产生。
2、中效空气过滤器由人造纤维及镀锌铁所组合而成。
有各种效率可供选择，包括40—45% ， 60—65% ， 80—85% ， 90—95%。
法兰由 26 gauge 镀锌铁构成。
此系列产品可应用于工、商业、医院、学校、大楼和其它各种工厂空调设备（系空调系统的初级过滤，以保护系统中下一级过滤器和系统本身，在对空气净化干净度要求不严格的场所，经中效过滤器处理后的空气可直接送至用户），也可以安装于燃气轮机入风口设备或电脑室，以延长设备使用寿命。
3、初效过滤器重要适用于空调与通风系统初级过滤、干净室回风过滤、局部高效过滤装置的预过滤，重要用于过滤 5m 及以上粒径的尘埃粒子，使用计重法测试。
也用于多级过滤系统的初级保护。
过滤材料有无纺布，尼龙网，铝波网，不锈钢网等，无纺布滤料出风面经过光整处理，防止无纺纤维断裂飞散造成二次污染。
4、DC、DZ型粗中效袋式过滤器采纳初、中效无纺布做滤料，冷板喷塑做框架，作为一、二级过滤，该产品具有容尘量大，阻力小及可清洗等优点，依据使用环境和选材不同，其过滤器效率等级分为F5、F6、F7、F8、5、高效空气过滤器适用于常温、常湿，允许含有微量酸、碱有机溶剂的空气过滤，该产品效率高，但是阻力大，容尘量小，广泛应用于航天、航空、电子、制药、生物工程等精密领域。
用于滤除空压机吸入空气中的粉尘杂质，吸入的空气越干净则油滤芯、油气分别芯和油的使用寿命就越有保障；防止其他异物进入主机，对主机造成损伤，导致主机“抱死”甚至报废.寿命通常为2000小时左右。
有隔板和无隔板高效空气过滤器的对比

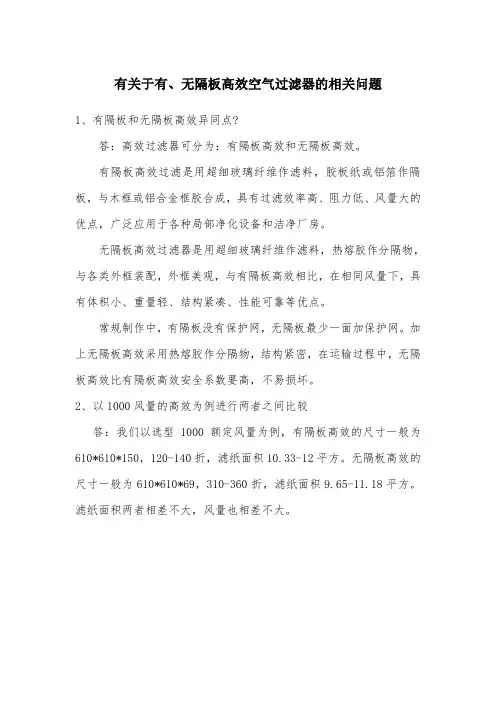

有关于有、无隔板高效空气过滤器的相关问题
1、有隔板和无隔板高效异同点?
答：高效过滤器可分为：有隔板高效和无隔板高效。
有隔板高效过滤是用超细玻璃纤维作滤料，胶板纸或铝箔作隔板，与木框或铝合金框胶合成，具有过滤效率高、阻力低、风量大的优点，广泛应用于各种局部净化设备和洁净厂房。
无隔板高效过滤器是用超细玻璃纤维作滤料，热熔胶作分隔物，与各类外框装配，外框美观，与有隔板高效相比，在相同风量下，具有体积小、重量轻、结构紧凑、性能可靠等优点。
常规制作中，有隔板没有保护网，无隔板最少一面加保护网。
加上无隔板高效采用热熔胶作分隔物，结构紧密，在运输过程中，无隔板高效比有隔板高效安全系数要高，不易损坏。
2、以1000风量的高效为例进行两者之间比较
答：我们以选型1000额定风量为例，有隔板高效的尺寸一般为610*610*150，120-140折，滤纸面积10.33-12平方。
无隔板高效的尺寸一般为610*610*69，310-360折，滤纸面积9.65-11.18平方。
滤纸面积两者相差不大，风量也相差不大。
空气过滤器的分类及选用
空气过滤器的分类及选用大气中的尘埃粒子浓度是影响洁净室洁净度的重要因素，而如果要有效地、可调节地控制生产洁净度，采用通常空调用的尼龙网过滤器、金属网过滤器及海棉过滤器，则无法控制生产环境中的尘埃粒子浓度和达到较高的洁净度要求。
而要达到现代化生产所需的洁净环境，必须采用滤纸过滤器和纤维层过滤器，也就是净化技术中所用的空气过滤器。
一、空气过滤器的分类洁净室用空气过滤器种类较多，按结构形式分有：1．平板式过滤器2．折叠式过滤器3．袋式过滤器4．有隔板折叠形过滤器5．无隔板折叠形过滤器按过滤效率分类，是最为常见的方法；按国家标准GB/T14295-93《空气过滤器》及GB13554-92《高效空气过滤器》的规定，在额定风量下有：1．粗效过滤器2．中效过滤器3．高中效过滤器4．亚高效过滤器5．高效过滤器（超高效过滤器）二、空气过滤器的选用与配置1．对于小型的净化设备，如洁净工作台、风淋室、层流罩等，由于处理的风量小，一般新风进风面采用粗效过滤器或中效过滤器，送风末端必须选用高效过滤器或超高效过滤器； 2．对于净化空调系统中空气过滤器的选用与配置，一般根据洁净室的空气洁净度级别和生产工艺的特殊要求，进行合理化选用与配置。
A．对于1000---10万级的洁净室净化系统，通常采用三级空气过滤形式，即粗效、中效和高效过滤器；粗效、中效一般放在空气处理装置中，且将中效过滤器放在正压段，亚高效或高效过滤器一般位于净化空调系统的末端。
B．对于100---1000级的净化空调系统，通常在新风处理装置中设置粗效、中效、亚高效过滤器，在洁净室循环风系统中，还要设置高效过滤器或超高效过滤器；一般地高效过滤器位于净化空调系统的末端，即位于洁净室的顶棚上；对于超高效过滤器，则必须设在净化空调系统的末端，以确保所需的空气洁净度级别要求。
3．当已知整个净化系统的空气处理风量时，可根据所选过滤器的额定风量，确定所需过滤器的个数。
三、空气过滤器的使用场合及过滤范围1．粗效过滤器主要用于净化空调系统的新风进口处作预过滤器，截留大气中的大粒径微粒。
hepa高效过滤器净化特点
hepa高效过滤器净化特点与有隔板高效过滤器的风量相比，hepa高效过滤器净化进一步改善了，无隔板同尘比较均匀，使用寿命长，无隔板高效过滤器拦截作用非常强，可拦截空气中的悬浮颗粒物及灰尘，适用于很多需要净化的行业，具体为您详解：最常用的就是在微电子行业，hepa高效过滤器净化是必备的设备之一，由于微电子产品的精密度高，对空气中的微粒和尘埃非常敏感，因此需要高洁净度的生产环境。
无隔板高效过滤器可以有效去除空气中的微粒和尘埃，保证产品的质量和生产的稳定性。
在制药行业，无隔板高效过滤器也是非常重要的设备之一，在药品的生产过程中，空气中的微粒和尘埃可能会对药品的质量和安全性产生影响。
无隔板高效过滤器可以有效去除空气中的微粒和尘埃，保证药品的生产质量和安全性。
hepa高效过滤器净化还广泛应用于食品加工、航空航天、精密机械等领域。
在这些领域中，无隔板高效过滤器都发挥着重要的作用，为各行各业提供更加洁净、安全的空气环境。
总之，无隔板高效过滤器作为一种高效的空气过滤设备，被广泛应用于各种需要高洁净度环境的场合。
其高效的过滤性能和特殊的设计使得它可以有效去除空气中的微粒和尘埃，提高空气的洁净度，为各行各业提供更加洁净、安全的空气环境。
hepa高效过滤器净化与有隔板过滤器相比，无隔板过滤器是指过滤器与过滤器之间没有明显的隔板，而是以热熔胶或其他形式作为过滤器与过滤器之间的隔板。
隔板过滤器和无隔板过滤在性能上几乎相同，对空气中的灰尘粒子有很强的吸附作用。
但值得注意的是，他们的使用性能有一定的差异。
例如，隔板的高效空气过滤器对空气的阻力大，即通过的空气流量少，但是没有隔板的过滤器没有隔板的障碍，可以通过的空气流量大，对空气的阻力少，因此在工业生产中也倾向于没有隔板的高效过滤器。
hepa高效过滤器净化在生活中不是经常使用，一般都用于洁净室、工业、食品等领域，从而满足环境需求，达到高标准的过滤效果。
其实不管是哪一个领域或者是哪一个场所使用，对于我们来说都是非常有价值的。
初效中效高效过滤器介绍
初效中效高效过滤器介绍一、初效过滤器介绍：初效过滤器适用于空调系统的初级过滤，主要用于过滤5μm 以上尘埃粒子。
初效过滤器有板式、折叠式、袋式三种样式，外框材料有纸框、铝框、镀锌铁框，过滤材料有无纺布、尼龙网、活性碳滤材、金属孔网等，防护网有双面喷塑铁丝网和双面镀锌铁丝网。
,初效过滤器特点：价廉、重量轻、通用性好、结构紧凑。
主要用于：中央空调和集中通风系统预过滤、大型空压机预过滤、洁净回风系统、局部高效过滤装置的预过滤、耐高温空气过滤器，用不锈钢外框，耐高温250-300℃过滤效率。
这种效率的过滤器，常用一空调与通风系统的初级过滤，也适用于只需一级过滤的简单空调和通风系统。
G系列粗效空气过滤器分八个品种，分别为：G1，G2，G3，G4，GN（尼龙网过滤器），GH（金属网过滤器），GC（活性炭过滤器），GT（耐高温粗效过滤器）。
初效过滤器结构过滤器的外框是以坚固的防水板组成，用来固定已折叠完成的滤材。
外框上对角线的设计能提供大过滤面积，并使内部滤材紧密的粘附在外框上。
过滤器的四周皆以特殊的专业粘合胶水与外框粘合，能防止空气泄漏或因风阻压力造成破损的情况发生。
一次性纸框过滤器的外框一般分为一般硬纸框和高强度摸切硬纸板，滤芯为打褶的纤维过滤材料内衬单面金属丝网。
外型美观。
结构坚固耐用。
一般硬纸板外框用于制造非标规格的过滤器，可用于任意规格过滤器生产，高强度，不宜变形。
高强度摸且硬纸板用于制造标准规格的过滤器，特点为规格精度高，美观成本低。
如果用进口面纤维或合成纤维过滤材料，则其各项性能指标均可达到或超过进口过滤同产。
过滤材料是以折叠形式装入高强度摸且硬纸板内，迎风面积增大。
流入的空气中的尘埃粒子被过滤材料有效阻挡褶与褶之间。
洁净空气从另一面均匀流出，因此气流通过滤器是平缓和均匀的。
视过滤材料不同，它所阻挡的粒径从0。
5μm到5μm而不同，过滤效率也不同!二、中效过滤器概述中效过滤器在空气过滤器中属F系列过滤器。
各种过滤的优缺点介绍
各种过滤的优缺点介绍各种过滤的优缺点介绍过滤是一种常见的物理分离方法，广泛应用于各个领域，包括化工、食品、医药、水处理等。
根据过滤的原理和使用的材料，过滤可分为多种类型，以下将对几种常见的过滤类型进行优缺点介绍。
1.板框过滤器板框过滤器是一种以滤框和滤板为过滤元件的过滤器。
它的优点包括：•适用于各种悬浮物和颗粒物，能有效地去除杂质。
•结构简单，操作方便，易于维护和清洗。
•可实现多级过滤，适用于高精度过滤。
但是，板框过滤器也存在一些缺点：•过滤速度较慢，需要定期更换滤芯，维护成本较高。
•不适用于处理高温、高压、腐蚀性强的物料。
•滤芯更换过程中，可能存在滤芯堵塞或漏气的风险。
2.活性炭过滤器活性炭过滤器是一种以活性炭为过滤材料的过滤器。
它的优点包括：•能够吸附各种有害物质，如余氯、有机物、异味等。
•对于水处理和饮料制备等行业，能够有效地改善水质和口感。
•结构简单，操作方便，易于维护。
但是，活性炭过滤器也存在一些缺点：•活性炭的吸附容量有限，需要定期更换或再生。
•对于较大的颗粒物或悬浮物，活性炭过滤器的去除效果有限。
•活性炭易受温度、湿度等因素的影响，可能影响吸附效果。
3.超滤膜过滤器超滤膜过滤器是一种以超滤膜为过滤材料的过滤器。
它的优点包括：•可实现精确的分子量分离，适用于各种生化物质和蛋白质的分离纯化。
•过滤速度快，通量大，适用于大规模生产。
•对于高温、高压、酸碱等极端环境，超滤膜具有较好的稳定性和耐久性。
但是，超滤膜过滤器也存在一些缺点：•超滤膜的制造成本较高，且需要定期更换或清洗。
•对于某些特定物质的去除效果不够理想，可能需要进行后续处理。
•超滤膜的孔径大小难以控制，可能影响分离效果。
4.反渗透膜过滤器反渗透膜过滤器是一种以反渗透膜为过滤材料的过滤器。
它的优点包括：•可实现高精度的分子量分离，适用于各种无机盐和有机物的分离纯化。
•对于水的除盐效果非常好，可用于海水淡化和工业用水处理等领域。
•反渗透膜具有较高的耐压性和耐热性，可适应各种极端环境。
洁净空调机组中高效空气过滤器的相关知识
洁净空调机组中高效空气过滤器的相关知识：发布时间：12-09-19 来源：深圳市科宇长鸿净化设备有限公司点击量：30728 更多洁净空调机组中高效空气过滤器的相关知识：大风量空调箱（洁净空调）风机段和过滤段的安装位置我接触的洁净室用空调箱大多数流程是这样的：初效过滤器、中效过滤器、冷盘管、热盘管（电加热）、加湿器、风机、高效过滤器。
有二个问题一直困惑着：1、风机设置在吸入端(我遇到的大多数都是这样)，个人认为这样的好处是：吸入的风比较均匀、对于洁净空调而言，风机有部分温升，相对减少了再热量。
不利是：冷凝水的排水，对冷凝水的存水弯要求较高。
也许也考虑了各功能段的承压问题。
2、洁净厂房设计规范GB-50073－2001中6.4.3说到：中效（高中效）空气过滤器宜集中设置在空调系统的正压段。
尽管规范用了，但是我接触的空调箱大多数功能段流程和上面一样，相对于规范上的建议，将会增加高效的报废。
风机段有铁锈等产生，虽然这和平时的保养和设备上选择是分不开，但实际中也会经常存在此类似的问题。
初效过滤器，中效过滤器，高效过滤器的安装方式：一般就是三种方式：自己做的过滤器：自己做一个安装架，袋式、板式用压板钉正面扣压，还有就是侧抽式。
扣压式的：空调箱有空间；侧抽式的：空调箱长度方向空间有限，且还要考虑抽出后有无空间，就是过滤器要做小些才好。
还有外购的过滤器且带安装框（带法兰）的，更简单，方便。
高效过滤器主要用于捕集0.5um以下的颗粒灰尘及各种悬浮物。
采用超细玻璃纤维纸作滤料，胶版纸、铝膜等材料作分割板，与木框铝合金胶合而成。
每台均经纳焰法测试，具有过滤效率高、阻力低、容尘量大等特点。
高效空气过滤器可广泛用于光学电子、LCD液晶制造，生物医药、精密仪器、饮料食品，PCB印刷等行业无尘净化车间的空调末端送风处。
高效和超高效过滤器均用于洁净室末端，以其结构形式可分为有：有隔板高效、无隔板高效、大风量高效,超高效过滤器等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
有隔板与无隔板高效过滤器有什么区别与优势，各用在什么地方？？
一、高效过滤器可分为：有隔板高效和无隔板高效
二、有隔板高效过滤器是用超细纤维作滤料、优质牛皮纸热滚压成形或采用胶版纸、铝铂作分隔板，与木框或铝合金框胶和而成，具有过滤效率高，阻力低，风量大的优点。
目前，多采用双面上胶的铜版纸作分隔板，目的是为了防止分隔板受冷热干湿的影响发生收缩，从而散发颗粒。
但在温湿度发生变化时，隔板纸可能会有较大颗粒散发，从而造成洁净厂房洁净度测试不合格，适合于低级别的非单向流项目与各种净化设备和洁净厂房。
有隔板过滤器中，铝隔板过滤器主要用于高温或高湿环境，纸隔板过滤器用在普通洁净环境。
有隔板风量相对较大,效率只能达到高效,可以用作耐高温过滤,滤材方面没有无隔板要求严格。
三、无隔板高效过滤器就是去掉了传统结构中的瓦楞状分隔板用超细玻璃纤维做滤料，热熔胶作为滤芯的分隔物，与各类外框装配。
适合于要求严格的单向流和级别高的非单向流洁净室项目。
现A级洁净房一般都采用无隔板高效过滤器,FFU中配置的也是无隔板高效过滤器.与有隔板高效过滤器相比，在相同风量下，具有体积小，重量轻，结构紧凑、性能可靠，便于安装、效率稳定、风速均匀等优点。
无隔板高效的设计可以以最小阻力达到最高的效率，从而降低运行成本，特别是设计的热熔胶可以确保相同的摺层间距，保证了最佳气流的通过，同时达到高容尘量，延长了使用寿命，充分利用了过滤器整个深度上的滤材。
在同等尺寸的条件下！通风量与纳污量不一样！无隔板＞有隔板。
四、有隔板高效过滤器的隔板纸、密封胶、滤料等相关部件的作用
1.波纹型滤纸板可以精确地保持摺层之间距，在最小的阻力下，最大限度的利用滤料。
在腐蚀环境中，可使铝隔板。
隔板边缘辗折，可防止滤料破损，薄行隔板可以有更多的摺层，从而扩大滤料面积并增加风量。
2.在框架内用密封胶完成密封，防止周边发生侧漏。
密封层完全密封了滤料边缘及隔板，即密封了所有可能发生的泄漏的通道。
3.滤料是采用超细玻璃纤维制成的高密度纸或者使用大风量PP滤料（PP材料一般使用在需要大量换风对净化环境要求不高的喷涂车间10000级），滤料摺层以尽量坚信以扩大滤料的有效面积，从而降低滤料的滤速，减少阻力
4.框架：（木质）采用18mm厚压制板框架，43接头采用胶水及连接以保证其牢固。
（金属框架）包括镀锌板、不锈钢、铝型材等多种金属材料。
影响过滤效率的因素
1.空气阻力
运动着的气流碰到滤材，使气流绕行，同时产生微小的阻力，无数过滤纤维是整个过滤装置在一定风速下产生一定的阻力和成为过滤装置的空气阻力。
当过滤装置到达一定阻值时（终阻值），就要更换过滤装置，这样才能保证过滤效果。
大多数情况下，终阻值设定为初祖值得2—4倍。
过滤装置越脏，阻值越大，相应的同等风速下风量会越小。
不要以为清洗过后，过滤阻力不再增高就认为过滤装置已恢复过滤机能，其实此时的过滤效率是零。
所以，过滤器材是易耗品。
2.风速
在大多数情况下，风速越低，过滤效率越高。
因为在低风速下，小尘埃的扩散作用明显。
气流在滤材中滞留的时间就长一些，粉尘就有更多的机会撞击障碍物。
一次过滤效果明显。
对于效率高的滤材，风速减小一半，粉尘通过滤材的几率降低而效率会增加一个9。
风速增加一倍，透过滤材的粉尘机率会增大一倍，效率会降低一个数量级（减少一个9）。
在风速较低的时候，大颗粒在惯性运动时，与纤维碰撞的机率减小，但是在实际应用中这种影响并不明显，因为风速减小了，纤维对粉尘的反弹力也减小了，粉尘更容易粘附，过滤效果明显提高。
所以在实际应用中尽量设定合理的低风速过滤参数。
对过滤效率和过滤效果有很大的好处。
3.过滤面积
过滤装置的阻力随着气流量和流速的增大而增加。
被捕捉或者粘附的粉尘对气流产生的阻力增大，使空气过滤装置的气阻增大。
另一方面，由于被捕捉的粉尘过滤介质粘附为一体后，形成新的过滤屏障是过滤效率又略有改善。
但整体的过滤效果取决于过滤装置面积的大小。
所以，过滤装置的寿命和过滤面积有关。
分类标准
1.欧洲标准
欧洲标准是依据EUROVNT4，EN779来制定的。
主要级别：EU1~EU17
粒径大小：5μm、1μm、0.5μm、0.3μm
2.美国标准
美国标准依据ASHRAE制定的，主要是DOP。
级别：初效：G1~G4
中效：F5~F9
高效：H10~H14
超高效：U15~U17
分类方法：计重法、比色法
3.我国的标准
国内现行的没有统一的标准，都是根据欧美复制过来的，略微有修改。
级别：初效，中效，高中效，亚高效，高效。
初效、中效和高中效分类遵从欧标，用G1~G4，F5~F6，F7~F9。
亚高效、高效和超高效遵从美标用百分比表示。
过滤器材分类
综上所述，国内过滤棉、过滤器的过滤等级分类正是遵循这几个分类来的。
过滤棉分为：初效过滤棉、中效过滤棉、亚高效过滤棉
过滤器分为：初效过滤器、中效过滤器、亚高效过滤器、高效过滤器和超高效过滤器。
