综合布线施工方案

综合布线施工方案

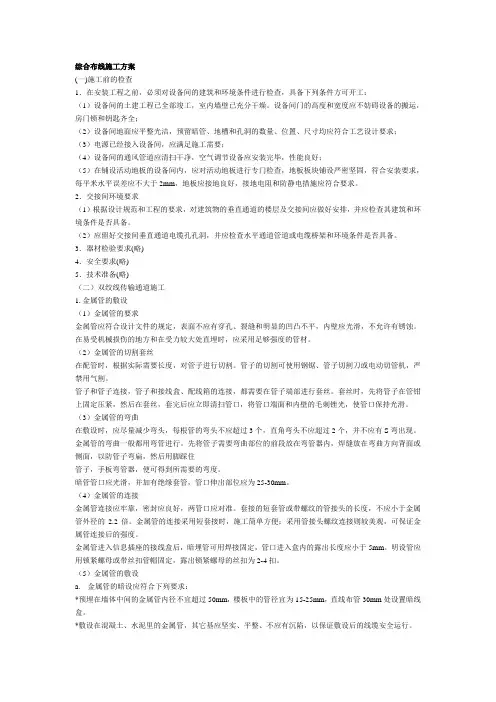

综合布线施工方案(一)施工前的检查1.在安装工程之前,必须对设备间的建筑和环境条件进行检查,具备下列条件方可开工:(1)设备间的土建工程已全部竣工,室内墙壁已充分干燥。

设备间门的高度和宽度应不妨碍设备的搬运,房门锁和钥匙齐全;(2)设备间地面应平整光洁,预留暗管、地槽和孔洞的数量、位置、尺寸均应符合工艺设计要求;(3)电源已经接入设备间,应满足施工需要;(4)设备间的通风管道应清扫干净,空气调节设备应安装完毕,性能良好;(5)在铺设活动地板的设备间内,应对活动地板进行专门检查,地板板块铺设严密坚固,符合安装要求,每平米水平误差应不大于2mm,地板应接地良好,接地电阻和防静电措施应符合要求。

2.交接间环境要求(1)根据设计规范和工程的要求,对建筑物的垂直通道的楼层及交接间应做好安排,并应检查其建筑和环境条件是否具备。

(2)应留好交接间垂直通道电缆孔孔洞,并应检查水平通道管道或电缆桥架和环境条件是否具备。

3.器材检验要求(略)4.安全要求(略)5.技术准备(略)(二)双绞线传输通道施工1. 金属管的敷设(1)金属管的要求金属管应符合设计文件的规定,表面不应有穿孔、裂缝和明显的凹凸不平,内壁应光滑,不允许有锈蚀。

在易受机械损伤的地方和在受力较大处直埋时,应采用足够强度的管材。

(2)金属管的切割套丝在配管时,根据实际需要长度,对管子进行切割。

管子的切割可使用钢锯、管子切割刀或电动切管机,严禁用气割。

管子和管子连接,管子和接线盒、配线箱的连接,都需要在管子端部进行套丝。

套丝时,先将管子在管钳上固定压紧,然后在套丝,套完后应立即清扫管口,将管口端面和内壁的毛刺锉光,使管口保持光滑。

(3)金属管的弯曲在敷设时,应尽量减少弯头,每根管的弯头不应超过3个,直角弯头不应超过2个,并不应有S弯出现。

金属管的弯曲一般都用弯管进行。

先将管子需要弯曲部位的前段放在弯管器内,焊缝放在弯曲方向背面或侧面,以防管子弯扁,然后用脚踩住管子,手板弯管器,便可得到所需要的弯度。

综合布线系统施工方案

综合布线系统施工方案

1.综合布线系统施工方案1.1. 系统安装工艺和调试(一)布线系统的安装布线系统安装定位按照深化设计方案、图纸进行。

主要为:工作区子系统的安装;水平子系统的安装;干线子系统的安装;管理子系统的安装;建筑物子系统的安装。

(二)布线测试缆线的弯曲半径应符合下列规定:1) 非屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的4倍;2) 屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的6-10倍;3) 主干对绞电缆的弯曲半径应至少为电缆外径的10倍;4) 光缆的弯曲半径应至少为光缆外径的15倍。

2. 电源线与综合布线系统缆线应分隔布放,缆线间的最小净距应符合设计要求,按GB50312中的规定检测。

3. 建筑物内电、光缆暗管敷设及与其他管线最小净距符合GB50312中的规定。

4. 对绞电缆芯线终接应符合下列要求:1) 终接时,每对对绞线应保持扭绞状态,扭绞松开长度对于6类线不应大于13mm;2) 对绞线在与8位模块式通用插座相连时,必须按色标和线对顺序进行卡接;在同一布线工程中两种连接方式不应混合使用;3) 卡入跳线架连接块内的单根线缆色标应和线缆的色标相一致,大对数电缆按标准色谱的组合规定进行排序;4) 端接于RJ45口的配线架的线序及排列方式按有关国际标准规定的两种端接标准之一(T568A或T568B)进行端接,但必须与信息插座模块的线序排列使用同一种标准;5) 屏蔽对绞电缆的屏蔽层与接插件终接处的屏蔽罩必须以可靠的360°圆周接触,接触长度不宜小于10mm。

5. 光纤连接损耗值,应符合下表的规定:光纤连接损耗连接类别多模单模平均值最大值平均值最大值熔接0.15dB 0.3dB 0.15dB 0.3dB 缆线一般应按下列要求敷设:1) 缆线的型号、规格应与设计规定相符;2) 缆线的布放应自然平直,不得产生扭绞、打圈接头等现象,不应受到外力的挤压和损伤;3) 缆线两端贴有标签,应标明编号,标签书写应清晰、端正和正确;标签应选用不易损坏的材料;4) 缆线终接后,应有余量。

大楼综合布线工程施工方案

大楼综合布线工程施工方案

大楼综合布线工程施工方案一、项目概述大楼综合布线工程是指在大型建筑物内,通过铺设电线、光纤等,并设置相应的插座、网络端口等设施,实现电力、通信和数据等多种功能的布线系统。

这项工程是大楼建设和运营中至关重要的一环,直接关系到大楼内部各种设备和中央控制系统的正常运行。

本文将针对大楼综合布线工程的施工方案和具体要求作出详细介绍。

二、工程内容和要求1. 电力布线:包括供电线路以及各种插座和配电箱的布置。

电力布线必须符合国家建筑电气设计规范,确保安全可靠。

布线材料选用规定规格的电线,并按照工程图纸的要求进行布置,所有接头需采用安全可靠的连接方式,并保证电气接地符合规范。

2. 通信布线:包括电话线路、网络线路、传真线路等的布设。

通信布线需要根据大楼的使用需求和规划情况,按照相关标准进行布置。

网络线路要满足宽带接入和高速传输的要求,电话线路要能够满足通话质量和通信稳定性的要求。

3. 安防布线:包括监控摄像头、入侵报警、门禁系统等设备的布置。

安防布线必须考虑到大楼的结构和功能布局,确保监控设备的全面覆盖和报警设备的可靠性。

4. 照明布线:包括公共区域和办公区域的照明设备的布置。

照明布线需要满足照明亮度和照明效果的要求,同时考虑能耗节约和照明设备寿命的问题。

5. 控制系统布线:包括智能化控制系统、楼宇自控系统等的布置。

控制系统布线需要与大楼的机电设备协调配合,实现楼宇设备的集中控制和运行管理。

6. 数据中心布线:如果大楼内设有数据中心,则需要专门考虑数据中心的布线需求,确保数据传输的安全和稳定。

7. 绿色布线:在整个布线工程中,需要考虑绿色环保的要求,选择符合国家环保标准的材料和设备,确保施工过程的环境友好和施工结果的能源节约。

8. 其他布线:根据大楼的具体功能和使用需求,可能还需要考虑其他类型的布线,如音视频布线、空调控制布线等。

三、施工方案1. 施工前的准备工作1.1 项目准备在正式启动施工前,需完成项目经理、主管工程师等负责人的聘请,并进行相关资质手续的办理。

综合布线系统施工工程方案

综合布线系统施工工程方案

综合布线系统施工工程方案一、项目概况综合布线系统是指将各种信息传输线路集中在一个系统中,方便管理和维护,包括电力线路、通信线路、监控线路等。

本项目是针对某办公楼的综合布线系统施工工程,首先进行现场勘察和设计规划,然后按照设计方案进行施工安装和调试,最终交付给业主使用。

二、现场勘察1. 办公楼基本情况首先,需要了解办公楼的基本情况,包括建筑结构、楼层布局、用电设备情况等。

同时,要了解办公楼的现有布线情况,包括电力线路、通信线路、网络线路等。

2. 现场勘察在勘察过程中,需要对各种线路进行检查和测试,了解其负载情况和传输性能。

同时,对于已安装的线缆进行现场测量,确定需要更换或新增的线缆数量和长度。

3. 现场环境此外,还需要了解现场的环境情况,包括温湿度、灰尘情况、可供布线的空间等。

根据现场环境情况,确定施工工艺和安全措施。

三、设计规划1. 系统功能需求根据现场勘察结果,对办公楼的信息传输需求进行分析和确定,包括电力线路、通信线路、监控线路等。

根据功能需求确定各种线路的布局和连接方式。

2. 系统设计方案在确定了系统功能需求后,根据各种线路的传输特性和现场环境情况,进行系统设计方案的制定。

包括布线路径、线缆规格、连接方式、设备选择等。

3. 设计图纸编制根据设计方案,编制相应的设计图纸,包括布线示意图、横截面图、设备连接图等。

设计图纸要符合相关标准和规范,确保施工质量和安全。

四、施工安装1. 施工队伍组织在确定了设计方案和图纸后,组织施工队伍进行施工。

施工队伍要包括电力施工人员、通信施工人员、监控施工人员等,分工明确,协作配合。

2. 施工工艺根据设计图纸,确定各种线路的布线路径和连接方式,采用适当的施工工艺进行布线和连接。

在施工过程中,要注意施工质量和安全,并按照相关规范进行验收。

3. 施工进度管理在施工过程中,要对施工进度进行管理和控制,确保施工进度符合计划,并对施工现场进行监督和检查,及时处理施工中的问题和难点。

综合布线施工方案

综合布线施工方案

综合布线施工方案一、综合布线技术要求1.布线系统分类:根据传输介质的不同,将布线系统分为电力布线系统、通信布线系统、数据布线系统和综合布线系统等。

2.布线系统结构:布线系统由用户设备接入区、水平布线区和垂直布线区组成。

设备接入区是用户设备与布线系统连接的区域;水平布线区是指连接设备接入区和主线区的水平布线;垂直布线区是指连接主线区和机房之间的垂直布线。

3.布线系统标准:按照相关标准和规范进行综合布线设计和施工,确保布线系统的可靠性、稳定性和扩展性。

4.布线系统要求:布线系统的损耗和串扰要低,带宽要宽,安全性要高,施工工艺要规范。

二、综合布线施工步骤1.工程准备阶段:包括施工队伍的组建、工程人员的培训和相关施工材料的采购。

2.布线系统设计:根据建筑物的结构和用户的需求,制定综合布线系统设计方案,并编制相关施工图纸。

3.施工前的准备工作:包括现场勘测和环境预处理,确保施工条件符合要求。

4.安装主线桥架:根据设计要求,在建筑物内安装主线桥架,确保布线系统的结构和位置。

5.安装水平布线:根据设计要求,在主线桥架上安装水平布线,包括电力线路、通信线路和数据线路等。

6.安装设备接入区:根据设计要求,在用户设备接入区域内安装终端设备和配线模块,完成设备与布线系统的连接。

7.安装垂直布线:根据设计要求,在机房和主线桥架之间安装垂直布线,包括电力线路、通信线路和数据线路等。

8.系统测试和调试:对布线系统进行功能测试和性能测试,确保布线系统的正常运行。

9.系统验收和交付:对布线系统进行验收和交付,包括验收测试和使用培训等。

10.施工总结和维护:对综合布线施工过程进行总结,并制定相应的维护计划,保证布线系统的稳定性和可靠性。

三、综合布线施工注意事项1.施工材料的选择:选择符合相关标准和规范要求的施工材料,确保施工质量。

2.施工人员的技能要求:施工人员要具备相应的综合布线施工技能,熟悉施工工艺和操作规程。

3.施工现场的管理:施工现场要进行严格的管理,确保施工过程的安全和规范。

综合布线施工方案

综合布线施工方案

综合布线施工方案一、前期准备工作1、综合布线施工前,需要进行细致的规划和设计工作,根据建筑物的结构、布局和用途,制定详细的综合布线方案。

2、选择质量可靠的电线电缆、电源插座及相应的综合布线配件。

3、确定综合布线的路径、布线盘和机房位置,制作详细的施工图纸和设备清单。

4、施工前,需进行充分的安全培训,保证施工人员的安全和设备的安全。

二、综合布线材料装置1、根据设计方案,先要在墙面、地面和吊顶等待敷设电线电缆的线槽,并对其进行打磨、清理和绝缘处理,以保证信号的稳定传输。

2、在设备间、机房等位置设置布线盘,安装电缆桥架等证明器材。

3、在现有的电力线路上新增综合布线时,需加装隔离开关、保护器等保护装置,以免影响电力系统的正常运行。

三、综合布线电缆接头施工1、在布线盘上打扣安装电线头和配线头,接线时,需根据不同类型的电线电缆、电源插座及相应的综合布线配件进行正确的接线。

2、接头处应进行绝缘保护,可涂刷绝缘漆或使用绝缘套管等。

3、接头处应进行充分测试,确保信号传输的准确性和稳定性。

四、综合布线标识及测试1、布线盘、机房等位置应设置明显的标识,以便于使用和维护。

2、完成综合布线后,应进行充分的测试,检验每处接头的连通性、导通性及信号传输的准确性。

3、测试结束后,应填写详细的验收报告,并加以归档。

综合布线施工方案的制定和实施是一个细致、复杂和技术性较强的工作,要确保施工过程中的安全和信号传输的稳定。

因此,在实施综合布线施工前,必须进行充分的规划和设计,选择适宜的材料器材,设定合理的施工流程和标准,加强施工人员的安全培训,加强施工现场的监督和质量控制。

只有如此,才能够顺利完成综合布线工程,保证建筑物内部各个系统的正常运行。

综合布线施工方案范本(3篇)

综合布线施工方案范本(3篇)

第1篇一、项目概述1. 项目背景随着信息技术的飞速发展,现代建筑对通信系统的需求日益增长。

综合布线系统作为现代建筑中信息传输的基础设施,其质量直接影响到建筑物的信息化水平。

本方案旨在为某建筑物提供一套高效、可靠的综合布线系统,以满足未来信息传输的需求。

2. 项目目标(1)确保综合布线系统的安全、稳定、高效运行;(2)满足各类信息传输需求,包括语音、数据、视频等;(3)便于维护和管理;(4)符合国家相关标准和规范。

二、系统设计1. 系统架构本综合布线系统采用星型拓扑结构,由工作区子系统、水平布线子系统、管理子系统、垂直布线子系统、设备间子系统及建筑群子系统组成。

2. 系统选型(1)线缆:采用六类非屏蔽双绞线(Cat6),满足1000Mbps传输速率;(2)插座:采用RJ45接口,确保信号传输质量;(3)配线架:采用19英寸标准机架,便于管理和维护;(4)跳线:采用6类跳线,确保信号传输的稳定性;(5)设备:选用知名品牌交换机、路由器等网络设备。

三、施工准备1. 施工组织(1)项目经理:负责整个项目的组织、协调和管理工作;(2)施工队伍:由具有丰富经验的电工、网络工程师等组成;(3)材料供应:确保各类材料及时、合格地供应;(4)施工设备:准备必要的施工设备,如线缆剪线机、剥线钳、测线仪等。

2. 施工材料(1)线缆:六类非屏蔽双绞线(Cat6);(2)插座:RJ45接口;(3)配线架:19英寸标准机架;(4)跳线:6类跳线;(5)设备:交换机、路由器等网络设备。

四、施工步骤1. 工作区子系统施工(1)确定信息点位置,进行点位放样;(2)安装信息模块,连接RJ45接口;(3)进行线缆连接,确保信号传输质量;(4)测试信息点,确保无误。

2. 水平布线子系统施工(1)确定水平布线路径,进行路径放样;(2)敷设线缆,确保线缆平整、无扭曲;(3)连接配线架,进行跳线;(4)测试水平布线,确保无误。

3. 管理子系统施工(1)确定管理区域,进行区域划分;(2)安装配线架,连接水平布线;(3)进行标签标识,便于管理和维护;(4)测试管理子系统,确保无误。

综合布线施工方案和措施

综合布线施工方案和措施

综合布线施工方案和措施1施工材料准备1、主要材料有敷设用管、线、信息插座及电话插座。

(1)材料规格、数量、质量在施工前应进行检查,无出厂检验证明的材料不得在工程中使用。

(2)各种型材的材质、规格、型号应符合设计文件的规定。

(3)金属线槽、过线盒、接线盒及桥架表面涂覆或镀层均匀、完整,不得变形、损坏。

(4)管材采用焊接钢管,其管身应光滑、无伤痕,管孔无变形,孔径、壁厚应符合设计要求。

2、缆线的要求:(1)对电缆线的电气性能按国家检测标准进行抽样测试,并作好测试记录。

(2)电缆线标志、标签内容应齐全、清晰,必须有出厂证明及合格证。

(3)电缆外护线套需完整无损。

(4)电缆线的规格应符合设计的规定和合同要求。

3、接插件要求:(1)插座连接器的型号、数量及安装位置须满足设计要求。

(2)信息插座、配线模块及其它接插件的部件型号、材质须满足设计要求。

2技术要求1、根据设计要求及图纸内容,对信息点的分布位置、数量及用途进行明确,然后确定信息插座、线等封样。

2、根据各层已做好的线槽,将线缆通过金属管引进到每个房间的吊顶内部、墙壁或者柱子等部位的信息插座。

3、水平布线子系统的通信距离即配线架到工作区的信息插座之间的线缆长度小于90m,其它相关线缆、配线架上的跳线和工作区中的连线不超过10m,一般跳线小于6m,信息连线小于3m。

4、综合布线采用标记管理线路。

通过信息插座标记、电缆标记、插入标记的色标来表明楼层交接间、序号;电缆线的起始位置和线缆的性质。

5、在施工过程中除随时进行分区测试外,在整个工程完工后,对系统进行整体自测。

测试通路真正模拟实际应用环境,即测试通路中包括线缆、连接线、插座和插头。

3主要施工工具及机具煨管器、液压开孔器、套丝机、钢锯、电工组合工具、射钉枪、拉铆枪、手电钻、台钻、高凳、网络测试仪、测通断仪器、万用表、兆欧表、铅笔、皮尺、水平尺、小线、线坠、剥线器、压线工具等4操作工艺1、施工工艺顺序管路敷设→放线→端接→做标识→链路测试→跳线及测试→信息插座安装(1)管路敷设:1)工程采用金属电线管,管路连接应采用专用扣压式连接头进行连接。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

垂直干线子系统
• 垂直干线电缆的拐弯处,不要直角拐弯,应有相当的弧度,以防光缆 受损
设备间子系统
• 设备间的设计应符合下列规定:
• 1、设备间宜处于干线子系统的中间位置 • 2、设备间宜尽可能靠近建筑物电缆引入区和网络接口 • 3、设备间的位置宜便于接地 • 4、设备间室温应保持在10-30℃ 之间,相以湿度应保持20%-80%,并应有良好
的通风 • 5、设备间内应有足够的设备安装空间,其面积最低不应小于10平方米 。
设备间子系统
• 设备间要有足够的空间保障设备的存放
管理间子系统
• 有HUB、交换器的地方要配有专用稳压电源
工作区子系统又称为服务区(Coreragearea)子系统, 它是由RJ45跳线与 信息座所连接的设备(终端或工作站 )组成。其中,信息座有墙上型、地面型、桌上型等多种 。
• 工作区子系统设计时要注意如下要点: • 1)从RJ45插座到设备间的连线用双绞线,一般不要超过5m; • 2) RJ45插座须安装在墙壁上或不易碰到的地方,插座距离地面30cm
以上; • 3)插座和插头(与双绞线)不要接错线头。
工作区设计
• 机架或机柜前面的净空不应小于800mm,后面的净空 不应小于600mm
水平干线子系统
金属线槽敷设时,在下列情况下设置支架或吊架:线槽接头处;间距1 ~1.5m;离开线槽两端口0.5m处;拐弯转角处
水平干线子系统
• 普遍的手段是在每隔1.2到1.5米便设置一个“J”型钩。缆线不允许直 接放在天棚上,对于缆线的安装应确保有一个良好的管路支撑系统
垂直干线子系统
• 垂直干线子系统也称骨干(Riser Backbone)子系统,它是整个 建筑物综合布线系统的一部分。它提供建筑物的干线电缆,负责连 接管理间子系统到设备间子系统的子系统,一般使用光缆或选用大 对数的非屏蔽双绞线。它也提供了建筑物垂直干线电缆的路由。该 子系统通常是在二个单元之间,特别是在位于中央节点的公共系统 设备处提供多个线路设施。该子系统由所有的布线电缆组成,或有 导线和光缆以及将此光缆连到其他地方的相关支撑硬件组合而成。
• 可安装在机架上的110型配线盘也被用于端接电缆。一般地,电缆从机架 的后面或侧面进入并在110IDC块上端接。
• 对于终接在连接硬件上的线对的开绞长度,三类线必须小于25mm,五类 线必须小于13mm。最大暴露双绞长度4-5cm,最大线间距4cm。
加固和接地
• 按照ANSI/TIA/EIA-607的要求,电信网络应该采取加固和接地措施 。该标准提供系统所需的材料和设计的必要信息,其目的是为了提供 接地系统以保证人身安全及为所有设备提供相同的电压。
水平干线子系统 • 用线必须走线槽或在天花板吊顶内布线,尽量不走地面线槽
水平干线子系统
• 双绞线的两端点要标号;
水平干线子系统
• 水平布线时,布放在线槽内的缆线可以不绑扎,槽内缆线应顺直,尽 量不交叉,缆线不应溢出线槽,在缆线进出线槽部位,拐弯处应绑扎 固定。
水平干线子系统
• 双绞线敷设时线要平直,走线槽,不要扭曲
综合布线施工规范
综合布线的概念
• 建筑物综合布线系统(Premises Distribution System, PDS)的兴 起与发展,是建筑技术与信息技术相结合的产物,是计算机网络工程 的基础。
• 综合布线系统作为系统工程,体现在以下几方面: • 1) 楼宇自动化系统(BA) • 2) 通信自动化系统(CA) • 3) 办公室自动化系统(OA) • 4) 计算机网络系统(CN)
水平干线子系统
• 无论缆线是被埋在天棚里,还是墙里,亦或是在地板下,电缆都应尽 可能地取直线,以使衰减最小。(留出充足的伸缩长度)
水平干线子系统
• 配线模块的配置有50线对的,也有100线对的。电缆从配线模块的后 面给入。电线依据色谱从左向右扇形排开。电线被设置在配线模块的 槽口里
水平干线子系统
各子系统说明
综合布线系统划分的子系统
1)工作区子系统; 2)水平干线子系统; 3)管理间子系统; 4)垂直干线子系统; 5)楼宇(建筑群)子系统; 6)设备间子系统。
水平干线子系统
水平干线(Horizontal Backbone)子系统也称为水平子系统。水平干线子系 统是整个布线系统的一部分,它是从工作区的信息插座开始到管理间子系统的 配线架。结构一般为星型结构,它与垂直干线子系统的区别在于:水平干线子 系统总是在一个楼层上,仅与信息插座、管理间连接。在综合布线系统中,水 平干线子系统由4对UTP(非屏蔽双绞线)组成 。 注意点:长度一般不超过90m
• 线缆的绑扎间距不应大于1.5米
水平干线子系统
• 铺设水平缆时,在配线架处留出一定的余长,铜缆为1.5m(至 少为0.5米)
水平干线子系统
• 布放STP、UTP、大对数主干电缆或光缆时,直线管道的管径利用率 应不超过50%到60%;弯管道应不超过40%到50%;
水平干线子系统
• 电缆线槽宜高出地面2.2m。
工作区设计
• 壁挂式配线设备底部离地面的高度不宜小于300mm
工作区设计
• 每1个工 作区至 少应配 置1个 220V交 流电源 插座
光纤布线
• 光纤电缆在室内布线时要走线槽
光纤布线
• 光纤电缆需要拐弯时,其曲率半径不能小
• 光纤电缆埋地时,要加铁管保护
光纤布线
• 光纤电缆铺设不应绞结 • 光纤电缆弯角时,其曲律半径应大于30cm;
光纤电缆布线
• 光纤电缆不要拉得太紧或太松,并要有一定的膨胀收缩余量
设备安装
• Hub固定的托架一般应距地面500mm以上;
设备安装
• 插入Hub的电缆线要固定在托架或墙上,防止意外脱落
110型器件
• 组成: • 50或100线对配线架; • 3、4或5线对接线块; • 接插软线和接插线走线背板; • 盖板; • 标识带
• 其它具体要求: • 1)线缆的绑扎间距不应大于1.5米; • 2)管道的转弯半径应大于其外径的6倍(管道的外径≤50mm); • 3)管道的转弯半径应大于其外径的10倍(管道的外径≥50mm); • 4)线缆端接后,应有余量,工作区为10-30mm;其它为0.5-1.0米
