构造柱设置规范

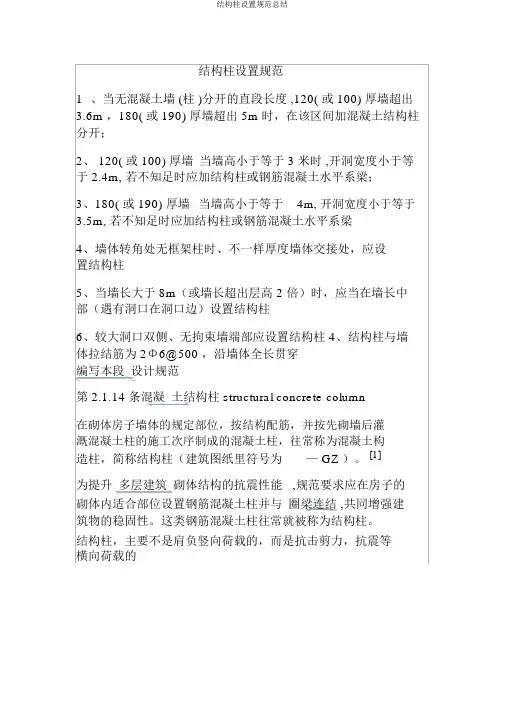

构造柱设置规范总结
结构柱设置规范1、当无混凝土墙 (柱 )分开的直段长度 ,120( 或 100) 厚墙超出3.6m ，180( 或 190) 厚墙超出 5m 时，在该区间加混凝土结构柱分开；2、 120( 或 100) 厚墙当墙高小于等于 3 米时 ,开洞宽度小于等于 2.4m, 若不知足时应加结构柱或钢筋混凝土水平系梁；3、180( 或 190) 厚墙当墙高小于等于4m, 开洞宽度小于等于3.5m, 若不知足时应加结构柱或钢筋混凝土水平系梁4、墙体转角处无框架柱时、不一样厚度墙体交接处，应设置结构柱5、当墙长大于 8m（或墙长超出层高 2 倍）时，应当在墙长中部（遇有洞口在洞口边）设置结构柱6、较大洞口双侧、无拘束墙端部应设置结构柱 4、结构柱与墙体拉结筋为 2Φ6@500 ，沿墙体全长贯穿编写本段设计规范第 2.1.14 条混凝土结构柱 structural concrete column在砌体房子墙体的规定部位，按结构配筋，并按先砌墙后灌溉混凝土柱的施工次序制成的混凝土柱，往常称为混凝土构造柱，简称结构柱（建筑图纸里符号为— GZ ）。
[1]为提升多层建筑砌体结构的抗震性能,规范要求应在房子的砌体内适合部位设置钢筋混凝土柱并与圈梁连结 ,共同增强建筑物的稳固性。
这类钢筋混凝土柱往常就被称为结构柱。
结构柱，主要不是肩负竖向荷载的，而是抗击剪力，抗震等横向荷载的。
结构柱往常设置在楼梯间的歇息平台处，纵横墙交接处，墙的转角丈处，墙长达到五米的中间部位要设结构柱。
为提升砌体结构的承载能力或稳固性而又不增大截面尺寸，墙中的结构柱已不只是设置在房子墙体转角、边沿部位，而按需要设置在墙体的中间部位 ,圈梁应设置成关闭状。
圈梁能够提升建筑物的整体刚度，抵挡不平均沉降，圈梁的设置要求是宜连续设置在同一水平面上，不可以截断，不行防止有门窗洞口堵截时，在门窗洞口上方设置附带圈梁，附带圈梁伸入支座不得小于 2 倍的高度（为被堵截圈梁的上平到附带圈梁的下平），且不得小于 1000mm, 过梁设置在门窗洞口的上方，宜与墙同厚，每边伸入支座不小于240mm 。
构造柱设置规范
构造柱设置规范1 、当无混凝土墙(柱)分隔的直段长度,120(或100)厚墙超过3.6m，180(或190)厚墙超过5m时，在该区间加混凝土构造柱分隔；2、120(或100)厚墙当墙高小于等于3米时,开洞宽度小于等于2.4m,若不满足时应加构造柱或钢筋混凝土水平系梁；3、180(或190)厚墙当墙高小于等于4m,开洞宽度小于等于3.5m,若不满足时应加构造柱或钢筋混凝土水平系梁4、墙体转角处无框架柱时、不同厚度墙体交接处，应设置构造柱5、当墙长大于8m（或墙长超过层高2倍）时，应该在墙长中部（遇有洞口在洞口边）设置构造柱6、较大洞口两侧、无约束墙端部应设置构造柱4、构造柱与墙体拉结筋为2Φ6@500，沿墙体全长贯通编辑本段设计规范混凝土构造柱structural concrete column在砌体房屋墙体的规定部位，按构造配筋，并按先砌墙后浇灌混凝土柱的施工顺序制成的混凝土柱，通常称为混凝土构造柱，简称构造柱（建筑图纸里符号为—GZ）。
[1]为提高多层建筑砌体结构的抗震性能,规范要求应在房屋的砌体内适宜部位设置钢筋混凝土柱并与圈梁连接,共同加强建筑物的稳定性。
这种钢筋混凝土柱通常就被称为构造柱。
构造柱，主要不是承担竖向荷载的，而是抗击剪力，抗震等横向荷载的。
构造柱通常设置在楼梯间的休息平台处，纵横墙交接处，墙的转角丈处，墙长达到五米的中间部位要设构造柱。
为提高砌体结构的承载能力或稳定性而又不增大截面尺寸，墙中的构造柱已不仅仅设置在房屋墙体转角、边缘部位，而按需要设置在墙体的中间部位,圈梁应设置成封闭状。
圈梁可以提高建筑物的整体刚度，抵抗不均匀沉降，圈梁的设置要求是宜连续设置在同一水平面上，不能截断，不可避免有门窗洞口堵截时，在门窗洞口上方设置附加圈梁，附加圈梁伸入支座不得小于2倍的高度（为被堵截圈梁的上平到附加圈梁的下平），且不得小于1000mm,过梁设置在门窗洞口的上方，宜与墙同厚，每边伸入支座不小于240mm。
构造柱设置规范
构造柱设置规范TYYGROUP system office room 【TYYUA16H-TYY-TYYYUA8Q8-构造柱设置规范1 、当无混凝土墙(柱)分隔的直段长度,120(或100)厚墙超过，180(或190)厚墙超过5m时，在该区间加混凝土构造柱分隔；2、 120(或100)厚墙当墙高小于等于3米时,开洞宽度小于等于,若不满足时应加构造柱或钢筋混凝土水平系梁；3、180(或190)厚墙当墙高小于等于4m,开洞宽度小于等于,若不满足时应加构造柱或钢筋混凝土水平系梁4、墙体转角处无框架柱时、不同厚度墙体交接处，应设置构造柱5、当墙长大于8m（或墙长超过层高2倍）时，应该在墙长中部（遇有洞口在洞口边）设置构造柱6、较大洞口两侧、无约束墙端部应设置构造柱 4、构造柱与墙体拉结筋为2Φ6@500，沿墙体全长贯通设计规范构造柱structural concrete column在砌体房屋墙体的规定部位，按构造配筋，并按先砌墙后浇灌混凝土柱的施工顺序制成的混凝土柱，通常称为混凝土构造柱，简称构造柱（建筑图纸里符号为—GZ）。
[1]为提高砌体结构的抗震性能,规范要求应在房屋的砌体内适宜部位设置钢筋混凝土柱并与连接,共同加强建筑物的稳定性。
这种钢筋混凝土柱通常就被称为构造柱。
构造柱，主要不是承担竖向荷载的，而是抗击剪力，抗震等横向荷载的。
构造柱通常设置在的休息平台处，纵横墙交接处，墙的转角丈处，墙长达到五米的中间部位要设构造柱。
为提高砌体结构的或稳定性而又不增大截面尺寸，墙中的构造柱已不仅仅设置在房屋墙体转角、边缘部位，而按需要设置在墙体的中间部位,圈梁应设置成封闭状。
圈梁可以提高建筑物的整体刚度，抵抗不均匀沉降，圈梁的设置要求是宜连续设置在同一水平面上，不能截断，不可避免有门窗洞口堵截时，在门窗洞口上方设置附加圈梁，附加圈梁伸入支座不得小于2倍的高度（为被堵截圈梁的上平到附加圈梁的下平），且不得小于1000mm,过梁设置在门窗洞口的上方，宜与墙同厚，每边伸入支座不小于240mm。
构造柱设置规范
构造柱设置规范1 、当无混凝土墙(柱)分隔的直段长度,120(或100)厚墙超过3.6m，180(或190)厚墙超过5m时，在该区间加混凝土构造柱分隔；2、120(或100)厚墙当墙高小于等于3米时,开洞宽度小于等于2.4m,若不满足时应加构造柱或钢筋混凝土水平系梁；3、180(或190)厚墙当墙高小于等于4m,开洞宽度小于等于3.5m,若不满足时应加构造柱或钢筋混凝土水平系梁4、墙体转角处无框架柱时、不同厚度墙体交接处，应设置构造柱5、当墙长大于8m（或墙长超过层高2倍）时，应该在墙长中部（遇有洞口在洞口边）设置构造柱6、较大洞口两侧、无约束墙端部应设置构造柱4、构造柱与墙体拉结筋为2Φ6@500，沿墙体全长贯通编辑本段设计规范第2.1.14条混凝土构造柱structural concrete column在砌体房屋墙体的规定部位，按构造配筋，并按先砌墙后浇灌混凝土柱的施工顺序制成的混凝土柱，通常称为混凝土构造柱，简称构造柱（建筑图纸里符号为—GZ）。
[1]为提高多层建筑砌体结构的抗震性能,规范要求应在房屋的砌体内适宜部位设置钢筋混凝土柱并与圈梁连接,共同加强建筑物的稳定性。
这种钢筋混凝土柱通常就被称为构造柱。
构造柱，主要不是承担竖向荷载的，而是抗击剪力，抗震等横向荷载的。
构造柱通常设置在楼梯间的休息平台处，纵横墙交接处，墙的转角丈处，墙长达到五米的中间部位要设构造柱。
为提高砌体结构的承载能力或稳定性而又不增大截面尺寸，墙中的构造柱已不仅仅设置在房屋墙体转角、边缘部位，而按需要设置在墙体的中间部位,圈梁应设置成封闭状。
圈梁可以提高建筑物的整体刚度，抵抗不均匀沉降，圈梁的设置要求是宜连续设置在同一水平面上，不能截断，不可避免有门窗洞口堵截时，在门窗洞口上方设置附加圈梁，附加圈梁伸入支座不得小于2倍的高度（为被堵截圈梁的上平到附加圈梁的下平），且不得小于1000mm,过梁设置在门窗洞口的上方，宜与墙同厚，每边伸入支座不小于240mm。
构造柱规范设置原则
蒸压加气块/烧结空心砖构造柱设置原则：
1、填充墙超过5m时，墙体中部应设置构造柱。
构造柱间距宜不大于20倍墙厚且不大于4m。
2、非抗震设防地区的填充墙有大洞口时，洞口两侧应设置钢筋混凝土边框（＞2.1m，≤3m）或构造柱（＞3m）
3、抗震设防地区的填充墙有较大洞口d1时，洞口两侧应设置钢筋混凝土边框；有大洞口d2时，洞口两侧设置构造柱
4、较长内外墙转角处和内外墙交接处应设置构造柱
5、端部无连接的端悬墙，长度大于3倍墙厚时，应设置构造柱。
1.填充墙端部无连接，长度大于3倍墙厚但不大于L1时，应在端部设置边框；长度
大于L1时设置构造柱
2.转角填充墙短边大于L1时，转角应设置构造柱
6、抗震设防时，宽度较小的窗间墙应设置边框或者构造柱
1.洞边墙长度小于240mm，窗间墙小于310mm时，宜采用混凝土浇筑
2.窗间墙长度不小于310mm，不大于d3时，两端应设置边框
7、当窗裙墙或者砌筑栏板高度较大且长度大约3m时，中部应设置构造柱，构造柱间距应不大于2.5m
8、屋面女儿墙高度较大时应设置女儿墙构造柱，女儿墙构造柱间距不大于2m。
构造柱设置规范
构造柱设置规范1 .当混凝土墙(柱)分隔的直段长度,120(或100)厚墙超过3.6m，180(或190)厚墙超过5m时，在该区间加混凝土构造柱分隔；2.120(或100)厚墙当墙高大于3米时,开洞宽度大于2.4m时应加构造柱或钢筋混凝土水平系梁；3. 180(或190)厚墙当墙高大于4m,开洞宽度大于3.5m时应加构造柱或钢筋混凝土水平系梁。
构造柱通常设置在楼梯间的休息平台处，纵横墙交接处，墙的转角丈处，墙长达到五米的中间部位要设构造柱。
近年来为提高砌体结构的承载能力或稳定性而又不增大截面尺寸，墙中的构造柱已不仅仅设置在房屋墙体转角、边缘部位，而按需要设置在墙体的中间部位,圈梁必须设置成封闭状。
在框架结构中其作用是当填充墙长超过2倍层高或开了比较大的洞口，中间没有支撑，纵向刚度就弱了，就要设置构造柱加强，防止墙体开裂。
1）应根据砌体结构体系砌体类型结构或构件的受力或稳定要求，以及其他功能或构造要求，在墙体中的规定部位设置现浇混凝土构造柱；2）对于大开间荷载较大或层高较高以及层数大于等于8层的砌体结构房屋宜按下列要求设置构造柱：（1）墙体的两端，（2）较大洞口的两侧，（3）房屋纵横墙交界处，（4）构造柱的间距，当按组合墙考虑构造柱受力时，或考虑构造柱提高墙体的稳定性时，其间距不宜大于4M，其他情况不宜大于墙高的1，5——2倍及6M，或按有关的规范执行，（5）构造柱应与圈梁有可靠的连接；3）下列情况宜设构造柱：（1）受力或稳定性不足的小墙垛，（2）跨度较大的梁下墙体的厚度受限制时，于梁下设置，（3）墙体的高厚比较大如自承重墙或风荷载较大时，可在墙的适当部位设置构造柱，以形成带壁柱的墙体满足高厚比和承载力的要求，此时构造柱的间距不宜大于4M，构造柱沿高度横向支点的距离与此同时与构造柱截面宽度之比不宜大于30，构造柱的配筋应满足水平受力的要求。
构造柱是保证墙体的稳定，和梁有关系。
构造柱设置规范
构造柱设置规范
构造柱设置规范：
1.适用于框架结构、剪力墙结构、框架-剪力墙结构，可根据实际工程采用单排布置、多排布置和混合布置。
2.当采用单排布置时，应根据施工技术条件和抗震设防要求确定间距；当采用多排布置时，间距宜为每米4~6m。
3.当设置构造柱有困难时，可在梁柱节点处构造柱与框架柱的交叉点或柱端设置构造柱。
4.当采用双排布置时，应在相邻两个抗震等级之间增设一道抗震缝。
5.剪力墙结构的水平向构造柱间距应满足建筑平面设计要求；竖向构造柱的间距可按有关规定执行。
6.高层建筑结构中，竖向钢筋不宜少于1/3,剪力墙底部钢筋不宜少于2/5。
在地下室、多层民用工程中，不得超过地下室高度的2/5;在多层民用建筑中，除考虑抗震外不得超过4m。
7.当住宅建筑高度小于24m时，采用剪力墙结构；小于22m 时，采用框架-剪力墙结构；大于22m时，采用砌体结构；在框架-剪力墙立面相交处应设置构造柱（当不具备设置构造柱条件时）。
7.对建筑平面设计有特殊要求或抗震设防要求可能变化的住宅建筑、公共建筑和工业厂房等应采取适当的措施。
8.对于大跨度和超长跨度的超高层建筑可根据不同的抗震设防要求采取必要的抗震措施；当不能设置竖向构造柱时应在剪力墙底部设置平面尺寸不小于60 cm×60 cm、高度不低于100 cm、长度不超过200 cm的抗侧力钢筋网。
10.框架-剪力墙结构中，当抗震设防烈度为8度、高度为100m 或12层及以上时，其水平向钢筋网宜沿结构高轴方向布置；当抗震设防烈度为8~10、高度为12层以下时，其水平向钢筋网宜沿纵墙或横墙面对称布置；当抗震设防烈度为10及以上且地震作用较大时，除考虑其水平向钢筋网外应适当加密。
构造柱设置规范要求
构造柱设置规范要求有规范要求，具体如下：一、构造柱的设置构造柱设置位置的规定规范要求无论房屋层数和地震烈度多少，均应在外墙四角、错层部位横墙与外纵墙交接处、较大洞口两侧、大房间内外墙交接处设置构造柱。
二、构造柱的构造1.构造柱应与圈梁连接，构造柱的纵筋应穿过圈梁，保证构造柱的纵筋上下贯通。
隔层设置圈梁的房屋，应在无圈梁的楼层设置配筋砖带。
仅在外墙四角设置构造柱时，在外墙上应伸过一个开间，其它情况应在外纵墙和相应横墙上拉通，其截面高度不应小于四皮砖，砂浆强度不应低于M5级。
2.构造柱与墙连接处宜砌成马牙槎，并应沿墙高每隔500毫米，设2φ6拉结钢筋，每边伸入墙内不小于1米或伸至洞口边。
3.构造柱的最小截面可采用240×180毫米，房屋四角的构造柱可适当加大截面尺寸，施工时应先砌墙后浇柱，构造柱的混凝土强度等级不宜低于C15，钢筋级别一般为1级钢，混凝土保护层厚度为20mm，并不得小于15mm，也不宜大于25mm。
纵向钢筋应采用4φ12，箍筋间距不宜大于250mm，且在柱上、下端宜适当加密；7度时超过6层，8度时超过5层，9度时构造柱纵向钢筋宜采用4φ14，箍筋间距不应大于200mm。
圈梁和构造柱的交接处，圈梁钢筋应放在构造柱钢筋的内侧，即把构造柱当作圈梁的支座，这样对结构有利。
4.构造柱可不单独设置基础，但应伸入地下500mm，宜在柱根设置120mm厚的混凝土座，将柱的竖向钢筋锚固在该座内，这样有利于抗震，方便施工。
当有基础圈梁时，可将构造柱竖向钢筋锚固在低于室外地面下50mm的基础圈梁内。
若遇基础圈梁高于室外地面（室内、外高差较大），仍应将构造柱伸入室外地面下500mm，在柱根设置120mm厚的混凝土座。
当墙体附有管沟时，构造柱埋置深度应大于沟的深度。
三、构造柱的配筋1.构造柱纵筋不宜小于4φ12，对于边柱、角柱不宜少于4φ14。
七度时超过6层、8度时超过5层、9度时纵向钢筋宜采用4φ14。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
构造柱设置规范
7 SyStem OffiCe rδom TTYYUA16H-TYY-TYYYUA8
1、 当无混凝土墙（柱）分隔的直段长度，120（或Ioo ）厚墙超过， 180（或190）厚墙超过5m 时，在该区间加混凝土构造柱分隔；
2、 120 （或100）厚墙 当墙高小于等于3米时,开洞宽度小于等 于,若不满足时应加构造柱或钢筋混凝土水平系梁；
3、 180（或190）厚墙 当墙高小于等于4m,开洞宽度小于等于,若 不满足时应加构造柱或钢筋混凝土水平系梁
4、 墙体转角处无框架柱时、不同厚度墙体交接处，应设置构造 柱
5、 当墙长大于8m （或墙长超过层高2倍）时，应该在墙长中部 （遇有洞口在洞口边）设置构造柱
6、 较大洞口两侧、无约束墙端部应设置构造柱4、构造柱与墙 体拉结筋为2Φ6Θ500,沿墙体全长贯通
设计规范
构造柱 Struetural COnCrete COIUmn
在砌体房屋墙体的规定部位，按构造配筋，并按先砌墙后浇灌 混凝土柱的施工顺序制成的混凝土柱，通常称为混凝土构造 柱，简
称构造柱（建筑图纸里符号为一GZ ） o ω
为提高砌体结构的抗震性能,规范要求应在房屋的砌体内适宜部 位设置钢筋混凝土柱并与连接,共同加强建筑物的稳定性。
这种 钢筋混凝土柱通常就被称为构造柱。
构造柱，主要不是承担竖 向荷载的，而是抗击剪力，抗震等横向荷载的
□构造柱通常设置在的休息平台处，纵横墙交接处，墙的转角 丈处，墙长达到五米的中间部位要设构造柱。
为提高砌体结构 的或稳定性而又不增大截面尺寸，墙中的构造柱已不仅仅设置 在房屋墙体转角、边缘部位，而按需要设置在墙体的中间部位， 圈梁应设置成封闭状。
圈梁可以提高建筑物的整体刚度，抵抗 不均匀沉构 造 柱 设
降，圈梁的设置要求是宜连续设置在同一水平面上，不能截断，不可避免有门窗洞口堵截时，在门窗洞口上方设置附加圈梁，附加圈梁伸入支座不得小于2倍的高度（为被堵截圈梁的上平到附加圈梁的下平）,且不得小于IOOOnlln,过梁设置在门窗洞口的上方，宜与墙同厚，每边伸入支座不小于24OmmO 从施工角度讲，构造柱要与圈梁地梁、整体浇筑。
与砖墙体要在结构工程有水平拉接筋连接。
如果构造柱在建筑物、构筑物中间位置，要与分布筋做连接。
构造柱不作为主要受力构件
设置原则
1）应根据体系
砌体类型结构或构件的受力或稳定要求，以及其他功能或构造要求，在墙体中的规定部位设置构造柱；
2）对于荷载较大或层高较高以及层数大于等于8层的砌体结构房屋宜按下列要求设置构造柱：
（1）墙体的两端，
（2）较大洞口的两侧，
（3）房屋纵横墙交界处，
（4）构造柱的间距，当按组合墙考虑构造柱受力时，或考虑构造柱提高墙体的稳定性时，其间距不宜大于4M,其他情况不宜大于墙高的1, 5——2倍及6M,或按有关的规范执行，
（5）构造柱应与圈梁有可靠的连接；
3）下列情况宜设构造柱：
（1）受力或稳定性不足的小墙垛，
（2）跨度较大的梁下墙体的厚度受限制时，于梁下设置，
（3）墙体的比较大如自承重墙或较大时，可在墙的适当部位设 此时构造柱的间距不宜大于4M,构造柱沿高度横向支点的距离 与此同时与构造柱截面宽度之比不宜大于30,构造柱的配筋应 满足水平受力的要求。
构造柱是保证墙体的稳定，和梁有关系。
（D 为提高多层建筑砌体结构的抗震性能,规范要求应在房屋 的砌体内适宜部位设置钢筋混凝土柱并与圈梁连接,共同加强建 筑物的稳定性。
这种混凝土柱通常就被称为构造柱。
（2）在多层砌体房屋,底层框架及内框架砖砌体中，它的作用一 般为:加强纵墙间的连接,是由于构造柱与其相邻的纵横墙以及 牙搓相连接并沿墙高每隔50Omm 设置2 （6拉结筋,钢筋每边伸 入墙内大于IOOOnlmO 一般施工时先砌砖墙后浇筑混凝土柱,这样 能增加横墙的结合,可以提高砌体的抗剪承载能力10 % —30 % , 提高的比例幅度虽然不高但能明显约束墙体开裂，限制出现裂 缝。
构造柱与圈梁的共同工作,可以把砖砌体分割包围，当砌体 开裂时能迫使裂缝在所包围的范围之内，而不至于进一步扩展。
砌体虽然岀现,但能限制它的错位,使其维持承载能力并能抵消 振动能量而不易较早倒塌。
砌体结构作为垂直承载构件,地震时 最怕出现四散错落倒地,从而使水平和屋盖坠落,而构造柱则可 以阻止或延缓倒塌时间、以减少损失。
构造柱与圈梁连接又可 以起到类似的作用，其作用效果非常明显。
在砌体结构中其主要作用一是和圈梁一起作用形成整体性，增 强砌体结构的抗震性能，二是减少、控制墙体的裂缝产生，另 外还能增强砌体的强度。
在框架结构中其作用是当填充墙长超过2倍层高或开了比较大 的洞口，中间没有支撑，纵向就弱了，就要设置构造柱加强， 防止墙体开裂。
抗震作用
, 以形成带壁柱的墙体满足高厚比和承载力的要求,
以地震为例：地震后，有3幢带有钢筋混凝土构造柱且与圈梁组成封闭边框的多层砌体房屋，震后其墙体裂而未倒。
其中市第一招待所招待楼的客房，房屋墙体均有斜向或交叉裂缝，滑移错位明显，四、五层纵墙大多倒塌，而设有构造柱的楼梯间，横墙虽也每层均有斜裂缝，但滑移错位较一般横墙小得多，纵墙未倒，仅三层有裂缝，靠内廊的两根构造柱都遇破坏，以三层柱头最严重，靠外纵墙的构造柱破坏较轻。
由此可见，钢筋混凝土构造柱在多层砌体房屋的抗震中起到了不可低估的作用。
多层砌体房屋应按抗开裂和抗倒塌的双重准则进行设防，而设钢筋混凝土构造柱则是其中一项重要的抗震构造措施。
的许多地区基本裂度为6〜7度，位于这些地区的多层砖混建筑均需设防，抗震构造柱的设置是必不可少的。
构造柱应当设置在震害较重，连接构造比较薄弱和易于应力集中的部位。
其设根据房屋所在地区的、房屋的、部位、和承担的来设置。
由于钢筋混凝土构造柱的作用主要在于对墙体的，构造不必大, 但须同各层纵横墙的圈梁，无圈梁的楼层亦须设置配筋砖带，才能发挥约束作用，关于抗震柱的设置，《》GB50011-2010中作了详细的规定。
抗震设计时多层普通砖、多孔砖房屋的构造柱应符合下列要求：1构造柱最小截面可采用240mm× 180mm,纵向钢筋宜采用4Φ12,箍筋间距不宜大于250mm,且在柱上下端宜适当加密；7 度时超过六层、8度时超过五层和9度时，构造柱纵向钢筋宜采用4 Φ 14,箍筋间距不应大于200mm；房屋四角的构造柱可适当加大截而及配筋。
2构造柱与墙连接处应砌成马牙槎，并应沿墙高每隔
50Omm设2(b6拉结钢筋，每边伸入墙内不宜小于ImO 3构造柱与圈梁连接处，构造柱的纵筋应穿过圈梁，保证构造柱纵筋上下贯通。
4构造柱可不单独设置基础，但应伸入室外地面下50Omn1,或与埋深小于50Omm的基础圈梁相连。
1.横墙内的构造柱间距不宜大于层高的二倍；下部1/3楼层的
构造柱间距适当减小；
2.当外纵墙开间大于时，应另设加强措施。
内纵墙的构造柱间
距不宜大于。
[2]
马牙槎
与构造柱连接处的墙应砌成马牙槎，每一个马牙槎沿高度方向的尺寸不应超过300≡或5皮砖高，马牙槎从每层柱脚开始，应先退后进，进退相差1/4砖。
工程量
构造柱是为加固墙体，先砌墙后浇注混凝土的柱子。
首先，根据图纸统计图各种型号构造柱的数量，然后按下述公式计算混凝土和钢筋工程量。
1.混凝土工程量：
柱高*断面面积*柱根数二(m3)
式中：柱高一一自柱基上表面至柱顶面高度，或自地圈梁顶面至屋顶圈梁顶面高度。
2.钢筋工程量：
主筋：主筋长*根数*比重(kg∕m) *柱根数二(kg)
箍筋：(柱断面周长-8*保护层厚度+2弯钩增加长度)* ((柱高-2*保护层厚度)/箍筋间距@) *比重(kg∕m) *柱根数二
(kg)
式中主筋长二柱高+伸入地圈梁长+上下的直钩长+ (n为层数)
3 •有的构造柱
有的构造柱有马牙槎，其宽一般为60mm o
其模板面积二（构造柱宽+马牙槎宽）*柱高
混凝土体积二柱底面积*柱高二【（柱截面长+2*马牙槎/2） *墙厚】*柱咼
4.构造柱的计算规则：
1,构造柱只适用先砌筑墙后浇注的情况，如构造柱为先浇注后砌墙者，不论断面大小，均按周长米以内捣制矩形柱定额执行。
墙心柱按构造柱定额及相应说明执行。
2,构造柱按全高计算，与砖墙嵌接部分的体积并入柱身内体积计算。
