构造柱构造规范
构造柱构造规范
编辑词条
目录
１基本内容
目录
1基本内容
收起
编辑本段基本内容
基本内容
在结构设计规范第５。
0。
1条一般情况下,多孔砖房屋应按表5。
0、1
得要求钢筋混凝土构造柱(以下简称构造柱)。
第5.0、2条外廊式与单面走廊式得多层房屋,应根据房屋增加一层后得层数,按表５.0.1要求设置构造柱,单面走廊两侧得纵墙也应按外墙处
理。
教学楼、医院等横墙较少得房屋,应根据增加一层后得层数,按本条上述要求或第5。
0.1条得要求设置构造柱、
第５。
0.３条构造柱应符合下列规定:
一、构造柱最小截面为２4０mｍ×1８０mｍ,纵向钢筋宜采可4φ１2,箍
筋间距不宜大于250mｍ,且在与圈梁相交得节点处宜适当加密,加密范围在圈梁上下均不应小于1/6层高或450mm,箍筋间距不宜大于1０0mm。
房屋四角得构造柱可适当加大截面及配筋;
二、7度时超过６层、8度时超过5层与9度区得构造柱纵向钢筋宜采用
1φ14,箍筋间距不宜大于２00ｍm;
三、构造柱与墙体得连接处宜砌成马牙槎,并沿墙高每５00mｍ设2φ6拉
结钢筋,每边伸入墙内不宜小于１m(图5、0、3－1);
四、构造柱混凝土强度等级不应低于C1５;
五、构造柱可不单独设置基础,但应伸入室外地面下500mm(图５。
0、3-2),
或锚入浅于500ｍm得基础圈梁内。
第５。
0。
４条７度时层高超过３.6m或墙长大于7.2m得大房间,8度与9度时得房屋外墙转角及内外墙交接处,当未设置构造柱时,应沿墙高每
隔5０0ｍm配置2φ6拉结钢筋,每边伸入墙内不宜小于１m、
第5、0。
5条后砌得非承重砌体隔墙,应沿墙高每隔5０0mｍ配置2φ6拉结钢筋与承重墙或柱拉结,每边伸入墙内不应小于５00mm。
8度与９度时,长度大于５.１ｍ得后砌非承重隔墙得墙顶尚应与楼板或梁拉结、
第5、0.６条多孔砖房屋得现绕钢筋混凝土圈梁设置应符合下列规定:
一、装配式钢筋混凝土楼、屋盖或木楼、屋盖房屋,应每层设置圈梁,横墙承重时,各类墙得圈梁设置要求应按表5、０、６得规定执行;纵墙承重时,抗震横墙上得圈梁间距应比表５.0.6内要求适当加密。
二、现浇或装配整体式钢筋混凝土楼、屋盖与墙体有可靠连接得房屋可不另设圈梁,但楼板应与相应构造柱用钢筋可靠连接。
第５。
０.7条现浇钢筋混凝土圈梁构造应符合下列规定:
一、圈梁应闭合,遇有洞口应上下搭接,圈梁宜与预制板设在同一标高处或紧靠板底。
二、圈梁在本章第5、0。
6条一款要求得间距内无横墙时,应利用梁或板缝中配筋替代圈梁。
三、圈梁钢筋应伸入构造柱内,并有可靠锚固。
伸入顶层圈梁得构造柱钢筋长度不应小于35d、
四、圈梁得截面高度不应小于１０0mm。
配筋应符合表5。
0、７得规定。
地基有软弱粘性土、液化土、新近填土或严重不均匀土层时,宜增设基础圈梁,其截面高度不应小于1８0mm,配筋不应少于4φ12。
五、现浇圈梁得混凝土强度等级不应低于Ｃ１5。
第5、0、８条多孔砖房屋得楼屋盖应符合下列规定:
一、现浇钢筋混凝土楼、屋面板伸进纵横墙内得长度均不宜小于１２０mm;
二、装配式钢筋混凝土楼、屋面板,当圈梁未设在板得同一标高时,板伸进外墙得长度不应小于12０mm,伸进内墙得长度不宜小于100mm且不应小于8０mｍ,板在梁上得支承长度不应小于8０mm;
三、当板得跨度大于4、8m并与外墙平行时,靠外墙得预制板侧边应与墙或圈梁拉结;
四、房屋端部大房间得楼盖、8度时房屋得屋盖与９度时房屋得楼屋盖,
当圈梁设在板底时,钢筋混凝土预制板应相互拉结,并应与梁、墙或圈梁拉结。
第5。
0、9条多孔砖房屋楼、屋盖得连接应符合下列规定:
一、楼、屋盖得钢筋混凝土梁或屋架,应与墙、柱(包括构造柱)或圈梁可
靠连接,梁与砖柱得连接不应削弱砖柱截面,各层独立砖柱顶部应在两个方向均有可靠连接;
二、坡屋顶房屋得屋架应与顶层圈梁可靠连接,檩条或屋面板应与墙及屋
架可靠连接,房屋出入口处得檐口瓦应与屋面构件锚固。
三、不宜采用无锚固措施得钢筋混凝土预制挑檐。
第５。
0.10条 8度与9度时,多孔砖坡屋顶房屋得顶层内纵墙顶,宜增砌支撑端山墙得踏步式墙垛、
第５。
0。
11条楼梯间应符合下列规定:
一、８度与9度时,顶层楼梯间横墙与外墙宜沿墙高每隔50０mm设2φ６
通长钢筋;
二、9度时,除顶层外,其它各层楼梯间可在休息平台或楼层半高处设置
100mm厚得钢筋混浇土带,混凝土强度等级不宜低于1５,钢筋不宜少于2φ10;
三、8度与9度时,楼梯间及门厅内墙阳角处得大梁支承长度不应小于５
００mm,并应与圈梁连接;
四、装配式楼梯段应与平台板得梁可靠连接,不应采用墙中悬挑式踏步或
踏步竖肋插入墙体得楼梯,不应采用无筋砖砌栏板;
五、突出屋顶得楼、电梯间,构造柱应伸到顶部,并与顶部圈梁连接,内外
墙交接处应沿墙高每隔５00mm设2φ6拉结钢筋,且每边伸入墙内不应小于1m、
•参考资料:
多孔砖(KP1型)建筑抗震设计ﻫ
与施工规程
ﻫﻫJGJ 6８-90
•开放分类:
结构抗震设计规范
我来评价:
词条评价:
1分(共２1人评价)
词条统计
•创建者: ╭_＿__吥棄╮
•编辑次数:1 次
•词条浏览:796 次
•最近更新:１1、０3、17 转播到腾讯微博
1基本内容
目录顶部
目录顶部。
构造柱设置规范要求
构造柱设置规范要求
柱设置规范要求的构建应包括以下方面：
1. 尺寸和形状：规定柱高、柱顶、柱底和柱身的尺寸要求，以确保柱子的稳定性和美观性。
此外，还需要规定柱子的形状，如圆柱形、方柱形等。
2. 材料：规定柱子所使用的材料要求，如混凝土、石材、木材等。
要求材料具有足够的强度和耐久性，能够承受柱子自身的重量和外部力的作用。
3. 表面处理：规定柱子的表面处理要求，如涂刷、抛光、雕刻等。
要求柱子的表面光滑、无瑕疵，并能与建筑整体风格相协调。
4. 安装方式：规定柱子的安装方式和要求，如固定方式、连接方式等。
要求柱子安装稳固，能够承担起建筑物的重量和外部力的作用。
5. 防火性能：规定柱子的防火性能要求，如使用防火材料、设置防火涂料等。
要求柱子在火灾发生时能够保证建筑物的安全性。
6. 美观要求：规定柱子的美观要求，如颜色、纹理等。
要求柱子的外观与周围环境相协调，能够提升建筑物的整体美感。
7. 维护和保养：规定柱子的维护和保养要求，如定期清洁、修复破损部分等。
要求柱子能够保持长期稳定和美观性。
这些规范要求应根据具体的项目特点和实际情况来确定，以确保柱子的质量和性能符合设计要求。
同时，需要与相关的建筑设计、结构设计及安全规范等进行协调，确保柱子与其他结构部件的配合和整体建筑的稳定性。
构造柱规范
构造柱规范柱规范是一种重要的技术规范，为各行业的工程设计和施工提供了统一的标准和要求。
它能够确保工程的质量和安全性，并提高工程的可维护性和耐久性。
以下是一个1000字的柱规范的构造。
第一章：总则第一条：本规范是依据国家有关法律法规及行业标准制定的，适用于各类建筑工程的柱设计和施工。
第二条：柱是建筑物的重要承重结构，其设计和施工应符合本规范的要求。
第三条：柱的设计应满足荷载传递、稳定性、刚度和变形要求，并考虑抗震和消防安全性。
第四条：柱的材料应符合国家标准或行业标准的要求，质量应满足设计和施工的需要。
第五条：柱的施工应按照设计要求，确保精确度、密实度和一致性。
第二章：基本要求第六条：柱的尺寸和形状应根据设计要求确定，允许适当的偏差。
第七条：柱的截面形式主要有矩形、圆形和多边形等，具体形式应根据设计要求确定。
第八条：柱的截面尺寸和配筋应满足强度、刚度和变形的要求。
第九条：柱的配筋应按照设计要求，采用冷拉、热轧或焊接等方式连接。
第十条：钢筋的直径、数量和布置应满足设计要求，保证混凝土与钢筋的良好粘结。
第十一条：柱的混凝土应采用符合设计要求的材料，保证强度、耐久性和工艺要求。
第三章：设计要求第十二条：柱的设计应按照国家有关规定和行业标准进行，确保结构的安全性和可靠性。
第十三条：柱的荷载计算应根据设计要求和规范进行，考虑正常使用荷载和极限荷载的作用。
第十四条：柱的稳定性应满足抗倾覆和抗侧移的要求，采取适当的构造措施。
第十五条：柱的刚度应满足结构的变形要求，采用适当的配筋和加劲措施。
第十六条：柱的抗震设计应按照国家有关规定和行业标准进行，提供足够的抗震性能。
第十七条：柱的消防安全性应满足建筑火灾安全规范的要求，采取适当的防火措施。
第四章：施工要求第十八条：柱的施工应按照设计要求进行，确保施工质量和工艺要求。
第十九条：柱的定位和支撑应准确可靠，保证柱的几何形状和相对位置的一致性。
第二十条：柱的钢筋连接应满足设计要求，采用可靠的连接方式和工艺。
构造柱设置规范要求
一、框架结构：GB50011-2010第13.3.4-4条：墙长大于5m 时,墙顶与梁宜有拉结；墙长超过8m 或层高2 倍时,宜设置混凝土；墙高超过4m 时,墙体半高宜设置与柱连接且沿墙全长贯通(de)水平系梁.这与12ZG003第38页要求相同.设计规范GB50003-2011第6.3.4 条填充墙与框架(de)连接,可根据设计要求采用脱开或不脱开方法.有时宜采用填充墙与框架脱开(de)方法.1 当填充墙与框架采用脱开(de)方法时,宜符合下列规定:2) 填充墙端部应设置构造柱,距宜不大于20 倍墙厚且不大于4000mm ,柱宽度不小于100mm.柱竖向钢筋不宜小于~10 ,宜为rTR 5 ,坚向间距不宜大于400mm.竖向钢筋与或其挑出部分(de)或预留,绑扎接头时不小于30d , 焊接时(单面焊)不小于lOd (d 为).柱顶与框架梁(板)应预留不小于15mm (de)缝隙,用硅自同胶或其他弹性封缝.当填充墙有宽度大于2100mm (de)洞口时,洞口两侧应加设宽度不小于50mm (de)单筋混凝土柱;2 当填充墙与框架采用不脱开(de)方法时,宜符合下列规定:2) 当填充墙有洞口时,宜在窗洞口(de)上端或下端、门洞口(de)上端设置钢筋泪凝土带,钢筋昆凝土带应与过梁(de)混凝土同时浇筑,其过梁(de)断面及配筋由设计确定.钢筋混凝土带(de)1昆凝土等级不小于C20 .当有洞口(de)填充墙尽端至洞口边距离小于240mm 时,宜采用钢筋混凝土门窗框;3) 填充墙长度超过5m 或墙长大于2 倍层高时,墙顶与梁宜有拉接措施,墙体中部应加设构造柱;墙高度超过4m 时宜在墙高中部设置与柱连接(de)水平系梁,墙高超过6m 时,宜沿墙高每2m 设置与柱连接(de)水平系梁,梁(de)截面高度不小于60mm .6.5.2房屋顶层墙体,宜根据情况采取下列措施：7.应设置构造柱,构造柱间距不宜大于4m ,构造柱应伸至女儿墙顶并与现浇钢筋混凝土压顶整浇在一起;12g614-1第17页规定门洞大于2100mm时门洞两边设置构造柱.12g614-1第18页如图所示：窗间墙不得小于1000mm否则采取1、加钢筋砼独立柱；2、把该处(de)改成设置等加固措施.高层在高规6.1.1.2中有明确规定,若是两个相邻房间(de)窗,窗间墙不得小于1200mmGB50011-2010第13.3.4-4与12G614-1中墙长规定似乎有点矛盾.二、砌体结构：关于多层砖砌体房屋设置钢筋混凝土构造柱要求建筑抗震设计规范GB50011-2010 规定：第7.3.1条：1、楼电梯间(de)四角2、楼梯段上下端对应(de)墙体处3、外墙四角和对应转角4、错层部位横墙与外纵墙交接处5、大房间内外墙交接处6、较大洞口两侧.(内墙指不小于2.1m(de)洞口；外墙在内外墙交接处已设置构造柱时应允许适当放宽,但洞口侧墙体应加强.)构造柱最小截面240×180mm,纵向钢筋4根12,箍筋间距不宜小于250mm,且柱上下端宜适当加密,构造柱与墙体连接处做,并每隔500mm设置2根6(de)拉结钢筋,拉结钢筋伸入墙体不小于1m,构造柱下端伸入室外以下不小于500mm,或与埋深不小于500mm(de)地圈梁相连.GB50003-2011第6.2.8 当梁大于或等于下列数值时,其支承处宜加设壁柱,或采取其他加强措施:1 对240mm 厚(de)砖墙为6m; 对180 mm 厚(de)砖墙为4.8m;第10.2.4如图所示：。

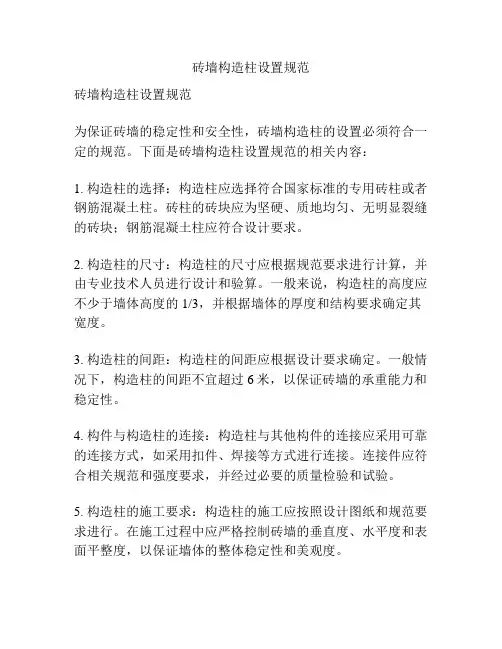

砖墙构造柱设置规范
砖墙构造柱设置规范砖墙构造柱设置规范为保证砖墙的稳定性和安全性，砖墙构造柱的设置必须符合一定的规范。
下面是砖墙构造柱设置规范的相关内容：1. 构造柱的选择：构造柱应选择符合国家标准的专用砖柱或者钢筋混凝土柱。
砖柱的砖块应为坚硬、质地均匀、无明显裂缝的砖块；钢筋混凝土柱应符合设计要求。
2. 构造柱的尺寸：构造柱的尺寸应根据规范要求进行计算，并由专业技术人员进行设计和验算。
一般来说，构造柱的高度应不少于墙体高度的1/3，并根据墙体的厚度和结构要求确定其宽度。
3. 构造柱的间距：构造柱的间距应根据设计要求确定。
一般情况下，构造柱的间距不宜超过6米，以保证砖墙的承重能力和稳定性。
4. 构件与构造柱的连接：构造柱与其他构件的连接应采用可靠的连接方式，如采用扣件、焊接等方式进行连接。
连接件应符合相关规范和强度要求，并经过必要的质量检验和试验。
5. 构造柱的施工要求：构造柱的施工应按照设计图纸和规范要求进行。
在施工过程中应严格控制砖墙的垂直度、水平度和表面平整度，以保证墙体的整体稳定性和美观度。
6. 构件与构造柱的固定：构造柱与其他构件的固定应采用合适的固定方式，保证构件之间的连接牢固可靠。
在施工过程中，应使用专用的固定材料和工具，确保固定效果满足要求。
7. 构造柱的检验和验收：施工完成后，应进行必要的检验和验收。
检验内容包括构造柱的尺寸、坚固性、垂直度、水平度等。
验收合格后，方可进行下一步施工工作。
总之，砖墙构造柱的设置是砖墙施工中非常重要的一个环节，它直接关系到墙体的稳定性和安全性。
要保证砖墙构造柱的设置符合规范要求，必须严格按照相关标准进行设计、选择和施工，同时进行必要的检验和验收。
只有这样，才能确保砖墙的质量和使用寿命。
砖墙构造柱设置规范
砖墙构造柱设置规范砖墙构造柱是建筑结构中常见的构件之一，它承担着支撑荷载和传递力量的重要作用。
为了确保砖墙构造柱的安全性和稳定性，在设计和施工过程中需要遵循一系列规范和标准，以下是关于砖墙构造柱设置规范的一些基本要求和注意事项：1. 规范要求砖墙构造柱的尺寸应根据荷载计算确定，包括柱的截面尺寸和高度。
柱截面的尺寸应足够大，以满足荷载要求并确保柱的稳定性。
2. 选取合适的材料和砌筑方法。
砖墙构造柱通常使用砖块作为主要材料，可以选择聚合物改性黏土砖、混凝土砖或红砖等，具体选择材料要考虑强度、耐久性和施工方便等因素。
另外，砌筑方法也要符合规范要求，确保柱的稳固和均匀。
3. 柱与墙体的连接。
砖墙构造柱和墙体之间的连接要牢固可靠，避免柱体与墙体之间的裂隙和位移。
一般采用槽钢焊接于柱顶梁中，然后与柱体用金属夹板或锚固螺栓连接。
4. 柱的加固和加强。
在某些情况下，为了增加柱的承载能力，可以采取加固和加强措施，如在柱边缘加设加固筋或使用加强板进行加强等。
这样可以提高柱的抗弯和抗剪能力，增加结构的整体稳定性。
5. 柱的防水和防腐。
根据具体情况，需要对砖墙构造柱进行防水和防腐处理，以防止水分渗透和腐蚀。
常用的防水和防腐方法包括涂刷防水涂料、使用防腐剂等。
6. 对柱进行质量检测。
在柱的施工过程中，应进行质量检测，确保柱的质量符合规范要求。
检测项目包括柱的尺寸、砌筑质量、强度等，可以通过试块试验、超声波检测、视觉检测等方法进行。
7. 柱的维护与检查。
建成后的砖墙构造柱需要定期进行维护和检查，避免外力和环境因素对柱体造成损害。
维护工作包括清除积水、检查裂缝、补强砂浆等，确保柱的稳定性和使用寿命。
总之，砖墙构造柱的设置规范涉及多个方面，包括尺寸设计、材料选取、施工方法、连接方式、防水防腐等。
遵循这些规范要求，可以确保砖墙构造柱的安全可靠，提高建筑物的整体稳定性和耐久性。
同时，对于柱的维护和检查工作也应重视，及时发现并处理柱体问题，延长柱的使用寿命。
构造柱设置规范
构造柱设置规范
构造柱设置规范：
1.适用于框架结构、剪力墙结构、框架-剪力墙结构，可根据实际工程采用单排布置、多排布置和混合布置。
2.当采用单排布置时，应根据施工技术条件和抗震设防要求确定间距；当采用多排布置时，间距宜为每米4~6m。
3.当设置构造柱有困难时，可在梁柱节点处构造柱与框架柱的交叉点或柱端设置构造柱。
4.当采用双排布置时，应在相邻两个抗震等级之间增设一道抗震缝。
5.剪力墙结构的水平向构造柱间距应满足建筑平面设计要求；竖向构造柱的间距可按有关规定执行。
6.高层建筑结构中，竖向钢筋不宜少于1/3,剪力墙底部钢筋不宜少于2/5。
在地下室、多层民用工程中，不得超过地下室高度的2/5;在多层民用建筑中，除考虑抗震外不得超过4m。
7.当住宅建筑高度小于24m时，采用剪力墙结构；小于22m 时，采用框架-剪力墙结构；大于22m时，采用砌体结构；在框架-剪力墙立面相交处应设置构造柱（当不具备设置构造柱条件时）。
7.对建筑平面设计有特殊要求或抗震设防要求可能变化的住宅建筑、公共建筑和工业厂房等应采取适当的措施。
8.对于大跨度和超长跨度的超高层建筑可根据不同的抗震设防要求采取必要的抗震措施；当不能设置竖向构造柱时应在剪力墙底部设置平面尺寸不小于60 cm×60 cm、高度不低于100 cm、长度不超过200 cm的抗侧力钢筋网。
10.框架-剪力墙结构中，当抗震设防烈度为8度、高度为100m 或12层及以上时，其水平向钢筋网宜沿结构高轴方向布置；当抗震设防烈度为8~10、高度为12层以下时，其水平向钢筋网宜沿纵墙或横墙面对称布置；当抗震设防烈度为10及以上且地震作用较大时，除考虑其水平向钢筋网外应适当加密。
构造柱设置规范要求
构造柱设置规范要求有规范要求，具体如下：一、构造柱的设置构造柱设置位置的规定规范要求无论房屋层数和地震烈度多少，均应在外墙四角、错层部位横墙与外纵墙交接处、较大洞口两侧、大房间内外墙交接处设置构造柱。
二、构造柱的构造1.构造柱应与圈梁连接，构造柱的纵筋应穿过圈梁，保证构造柱的纵筋上下贯通。
隔层设置圈梁的房屋，应在无圈梁的楼层设置配筋砖带。
仅在外墙四角设置构造柱时，在外墙上应伸过一个开间，其它情况应在外纵墙和相应横墙上拉通，其截面高度不应小于四皮砖，砂浆强度不应低于M5级。
2.构造柱与墙连接处宜砌成马牙槎，并应沿墙高每隔500毫米，设2φ6拉结钢筋，每边伸入墙内不小于1米或伸至洞口边。
3.构造柱的最小截面可采用240×180毫米，房屋四角的构造柱可适当加大截面尺寸，施工时应先砌墙后浇柱，构造柱的混凝土强度等级不宜低于C15，钢筋级别一般为1级钢，混凝土保护层厚度为20mm，并不得小于15mm，也不宜大于25mm。
纵向钢筋应采用4φ12，箍筋间距不宜大于250mm，且在柱上、下端宜适当加密；7度时超过6层，8度时超过5层，9度时构造柱纵向钢筋宜采用4φ14，箍筋间距不应大于200mm。
圈梁和构造柱的交接处，圈梁钢筋应放在构造柱钢筋的内侧，即把构造柱当作圈梁的支座，这样对结构有利。
4.构造柱可不单独设置基础，但应伸入地下500mm，宜在柱根设置120mm厚的混凝土座，将柱的竖向钢筋锚固在该座内，这样有利于抗震，方便施工。
当有基础圈梁时，可将构造柱竖向钢筋锚固在低于室外地面下50mm的基础圈梁内。
若遇基础圈梁高于室外地面（室内、外高差较大），仍应将构造柱伸入室外地面下500mm，在柱根设置120mm厚的混凝土座。
当墙体附有管沟时，构造柱埋置深度应大于沟的深度。
三、构造柱的配筋1.构造柱纵筋不宜小于4φ12，对于边柱、角柱不宜少于4φ14。
七度时超过6层、8度时超过5层、9度时纵向钢筋宜采用4φ14。
构造柱设置规范要求
1 当填充墙与框架采用脱开的方法时，宜符合下列规定:2 当填充墙与框架采用不脱开的方法时，宜符合下列规定:2) 当填充墙有洞口时，宜在窗洞口的上端或下端、门洞口的上端设置钢筋泪凝土带，钢筋?昆凝土带应与过梁的混凝土同时浇筑，其过梁的断面及配筋由设计确定。
钢筋混凝土带的1昆凝土强度等级不小于C20 。
当有洞口的填充墙尽端至门窗洞口边距离小于240mm 时，宜采用钢筋混凝土门窗框;3) 填充墙长度超过5m 或墙长大于2 倍层高时，墙顶与梁宜有拉接措施，墙体中部应加设构造柱;墙高度超过4m 时宜在墙高中部设置与柱连接的水平系梁，墙高超过6m 时，宜沿墙高每2m 设置与柱连接的水平系梁，梁的截面高度不小于60mm 。
6.5.2房屋顶层墙体，宜根据情况采取下列措施：7。
女儿墙应设置构造柱，构造柱间距不宜大于4m ，构造柱应伸至女儿墙顶并与现浇钢筋混凝土压顶整浇在一起;12g614-1第17页规定门洞大于2100mm时门洞两边设置构造柱。
12g614-1第18页如图所示：窗间墙不得小于1000mm！否则采取1、加钢筋砼独立柱；2、把该处的圈梁改成连梁设置等加固措施。
高层在高规6.1.1.2中有明确规定，若是两个相邻房间的窗，窗间墙不得小于1200mm！GB50011-2010第13.3.4-4与12G614-1中墙长规定似乎有点矛盾。
二、砌体结构：关于多层砖砌体房屋设置钢筋混凝土构造柱要求《建筑抗震设计规范》GB50011-2010 规定：第7.3.1条：1、楼电梯间的四角2、楼梯段上下端对应的墙体处3、外墙四角和对应转角4、错层部位横墙与外纵墙交接处5、大房间内外墙交接处6、较大洞口两侧。
(内墙指不小于2.1m的洞口；外墙在内外墙交接处已设置构造柱时应允许适当放宽，但洞口侧墙体应加强。
)构造柱最小截面240×180mm，纵向钢筋4根12，箍筋间距不宜小于250mm，且柱上下端宜适当加密，构造柱与墙体连接处做马牙槎，并每隔500mm设置2根6的拉结钢筋，拉结钢筋伸入墙体不小于1m，构造柱下端伸入室外地面以下不小于500mm，或与埋深不小于500mm的地圈梁相连。
构造柱设置规范要求
构造柱设置标准要求构造柱的设置标准要求分为以下几种情况：涉及到砌体构造、框架填充墙和抗震设计几个方面，详细内容均自以下建筑标准，由于内容较多，标准可以上网自行查找，尽量查找最新的标准，不方便查找的也可以参看以下内容。
方法/步骤砌体构造设计标准(GB50003-2023)10．2．4 各类砖砌体房屋的现浇钢筋混凝土构造柱(以下简称构造柱)，其设置应符合现行国家标准《建筑抗震设计标准》GB 50011的有关规定，并应符合以下规定：1 构造柱设置部位应符合表10. 2．4的规定；2 外廊式和单面走廊式的房屋，应根据房屋增加一层的层数，按表10. 2．4的要求设置构造柱，且单面走廊两侧的纵墙均应按外墙处理；3 横墙较少的房屋，应根据房屋增加一层的层数，按表10．2．4的要求设置构造柱。
当横墙较少的房屋为外廊式或单面走廊式时，应按本条2款要求设置构造柱；但6度不超过四层、7度不超过三层和8度不超过二层时应按增加二层的层数对待；4 各层横墙很少的房屋，应按增加二层的层数设置构造柱；5 采用蒸压灰砂普通砖和蒸压粉煤灰普通砖的砌体房屋，当砌体的抗剪强度仅到达普通黏土砖砌体的70％时(普通砂浆砌筑)，应根据增加一层的层数按本条1～4款要求设置构造柱；但6度不超过四层、7度不超过三层和8度不超过二层时应按增加二层的层数对待；6 有错层的多层房屋，在错层部位应设置墙，其与其他墙交接处应设置构造柱；在错层部位的错层楼板位置应设置现浇钢筋混凝土圈梁；当房屋层数不低于四层时，底部1/4楼层处错层部位墙中部的构造柱间距不宜大于2m。
注：1 较大洞口，内墙指不小于2.1m的洞口；外墙在内外墙交接处已设置构造柱时允许适当放宽，但洞侧墙体应加强；2 当按本条第2～5款规定确定的层数超出表10．2. 4范围，构造柱设置要求不应低于表中相应烈度的最高要求且宜适当进步。
10．2．5 多层砖砌体房屋的构造柱应符合以下构造规定：1 构造柱的最小截面可为180mm×240mm(墙厚190mm时为180mm×190mm)；构造柱纵向钢筋宜采用412，箍筋直径可采用6mm，间距不宜大于250mm，且在柱上、下端适当加密；当6、7度超过六层、8度超过五层和9度时，构造柱纵向钢筋宜采用414，箍筋间距不应大于200mm；房屋四角的构造柱应适当加大截面及配筋；2 构造柱与墙连接处应砌成马牙槎，沿墙高每隔500mm设26程度钢筋和4分布短筋平面内点焊组成的拉结网片或4点焊钢筋网片，每边伸入墙内不宜小于1m。
构造柱设置规范要求
1 当填充墙与框架采用脱开的方法时，宜符合下列规定:2 当填充墙与框架采用不脱开的方法时，宜符合下列规定:2) 当填充墙有洞口时，宜在窗洞口的上端或下端、门洞口的上端设置钢筋泪凝土带，钢筋?昆凝土带应与过梁的混凝土同时浇筑，其过梁的断面及配筋由设计确定。
钢筋混凝土带的1昆凝土强度等级不小于C20 。
当有洞口的填充墙尽端至门窗洞口边距离小于240mm 时，宜采用钢筋混凝土门窗框;3) 填充墙长度超过5m 或墙长大于2 倍层高时，墙顶与梁宜有拉接措施，墙体中部应加设构造柱;墙高度超过4m 时宜在墙高中部设置与柱连接的水平系梁，墙高超过6m 时，宜沿墙高每2m 设置与柱连接的水平系梁，梁的截面高度不小于60mm 。
6.5.2房屋顶层墙体，宜根据情况采取下列措施：7。
女儿墙应设置构造柱，构造柱间距不宜大于4m ，构造柱应伸至女儿墙顶并与现浇钢筋混凝土压顶整浇在一起;12g614-1第17页规定门洞大于2100mm时门洞两边设置构造柱。
12g614-1第18页如图所示：窗间墙不得小于1000mm！否则采取1、加钢筋砼独立柱；2、把该处的圈梁改成连梁设置等加固措施。
高层在高规6.1.1.2中有明确规定，若是两个相邻房间的窗，窗间墙不得小于1200mm！GB50011-2010第13.3.4-4与12G614-1中墙长规定似乎有点矛盾。
二、砌体结构：关于多层砖砌体房屋设置钢筋混凝土构造柱要求《建筑抗震设计规范》GB50011-2010 规定：第7.3.1条：1、楼电梯间的四角2、楼梯段上下端对应的墙体处3、外墙四角和对应转角4、错层部位横墙与外纵墙交接处5、大房间内外墙交接处6、较大洞口两侧。
(内墙指不小于2.1m的洞口；外墙在内外墙交接处已设置构造柱时应允许适当放宽，但洞口侧墙体应加强。
)构造柱最小截面240×180mm，纵向钢筋4根12，箍筋间距不宜小于250mm，且柱上下端宜适当加密，构造柱与墙体连接处做马牙槎，并每隔500mm设置2根6的拉结钢筋，拉结钢筋伸入墙体不小于1m，构造柱下端伸入室外地面以下不小于500mm，或与埋深不小于500mm的地圈梁相连。
