芳纶纸
芳纶纸_精品文档
芳纶纸芳纶纸: 用途、特性与环保性能引言芳纶纸是一种高性能纤维制品，由于其特殊的特性和出色的环保性能，已经成为各行业中重要的材料之一。
本文将介绍芳纶纸的用途、特性和环保性能，并探讨其在可持续发展中的潜力。
一、芳纶纸的用途1. 汽车工业芳纶纸在汽车工业中有广泛应用。
由于其高强度、耐热性和耐腐蚀性，芳纶纸被用作汽车零件的绝佳材料。
它广泛应用于气囊、制动系统、发动机罩等部件的制造中。
此外，芳纶纸的阻燃性能也使其成为汽车电缆的理想选材。
2. 航空航天工业航空航天工业对材料的要求非常高，芳纶纸正好满足了这些要求。
它的轻质性、高强度和耐高温性使其成为飞机制造中的理想选择。
芳纶纸在航空航天工业中被广泛应用于制造航空发动机零部件、导弹外壳及其他结构材料。
3. 电子工业随着科技的进步和电子设备的普及，对高性能材料的需求也越来越大。
芳纶纸具有优异的绝缘性、耐高温性和抗化学腐蚀性，成为电子工业中不可或缺的材料。
它被广泛应用于制造电池隔膜、印刷电路板等电子器件。
4. 商业应用除了以上几个行业，芳纶纸还有许多其他商业应用。
它被用于制造高温电机、干燥设备、过滤器和绝缘子等。
由于其耐磨性和耐腐蚀性，芳纶纸也适用于制作摩擦材料，如磨具和制动片。
二、芳纶纸的特性1. 高强度和耐热性芳纶纸具有出色的强度和耐热性。
它的拉伸强度高于大多数材料，远远超过棉纸、木浆纸等传统纸张。
此外，芳纶纸可承受高达300℃的高温，并具有良好的尺寸稳定性。
2. 良好的电绝缘性芳纶纸是一种优异的电绝缘材料，具有很高的绝缘阻抗。
这使其成为电子器件制造过程中的理想选择，能有效保护电路免受电击和其他电磁干扰。
3. 耐腐蚀性芳纶纸对酸、碱和有机溶剂具有很好的耐腐蚀性。
这使其成为一种抗化学腐蚀的材料，适用于在恶劣环境条件下使用。
4. 阻燃性芳纶纸具有出色的阻燃性能，能够有效阻止火焰延烧。
这使其在汽车工业和电子工业中应用广泛，确保了安全性能。
三、芳纶纸的环保性能1. 可回收性芳纶纸是一种可回收的纤维制品。
对位芳纶纸用途

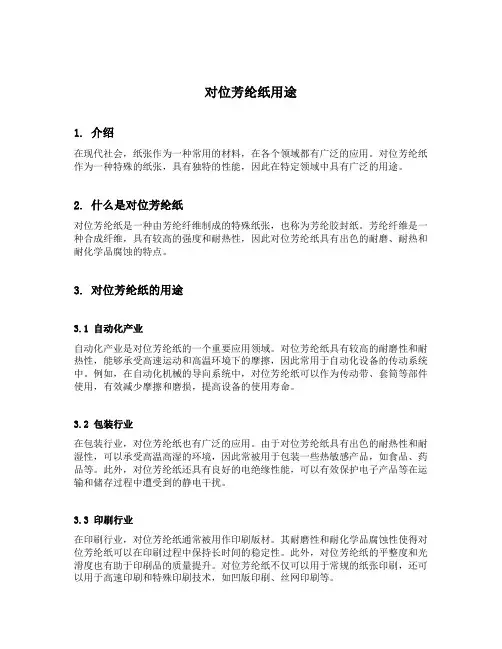

对位芳纶纸用途1. 介绍在现代社会，纸张作为一种常用的材料，在各个领域都有广泛的应用。
对位芳纶纸作为一种特殊的纸张，具有独特的性能，因此在特定领域中具有广泛的用途。
2. 什么是对位芳纶纸对位芳纶纸是一种由芳纶纤维制成的特殊纸张，也称为芳纶胶封纸。
芳纶纤维是一种合成纤维，具有较高的强度和耐热性，因此对位芳纶纸具有出色的耐磨、耐热和耐化学品腐蚀的特点。
3. 对位芳纶纸的用途3.1 自动化产业自动化产业是对位芳纶纸的一个重要应用领域。
对位芳纶纸具有较高的耐磨性和耐热性，能够承受高速运动和高温环境下的摩擦，因此常用于自动化设备的传动系统中。
例如，在自动化机械的导向系统中，对位芳纶纸可以作为传动带、套筒等部件使用，有效减少摩擦和磨损，提高设备的使用寿命。
3.2 包装行业在包装行业，对位芳纶纸也有广泛的应用。
由于对位芳纶纸具有出色的耐热性和耐湿性，可以承受高温高湿的环境，因此常被用于包装一些热敏感产品，如食品、药品等。
此外，对位芳纶纸还具有良好的电绝缘性能，可以有效保护电子产品等在运输和储存过程中遭受到的静电干扰。
3.3 印刷行业在印刷行业，对位芳纶纸通常被用作印刷版材。
其耐磨性和耐化学品腐蚀性使得对位芳纶纸可以在印刷过程中保持长时间的稳定性。
此外，对位芳纶纸的平整度和光滑度也有助于印刷品的质量提升。
对位芳纶纸不仅可以用于常规的纸张印刷，还可以用于高速印刷和特殊印刷技术，如凹版印刷、丝网印刷等。
3.4 电子行业在电子行业，对位芳纶纸常用于电路板制造过程中的绝缘层。
对位芳纶纸具有良好的绝缘性能和耐高温性能，可以有效隔离电路板上的导体，避免短路和其他电气问题的发生。
此外，对位芳纶纸还具有较高的机械强度，可以保护电路板表面免受损坏。
4. 对位芳纶纸的优势对位芳纶纸相比于传统纸张具有许多优势，这些优势使得对位芳纶纸在特定领域中得到广泛应用。
•耐磨性：对位芳纶纸具有较高的耐磨性，能够适应高速运动和激烈摩擦的环境。
•耐热性：对位芳纶纸能够承受高温环境，不易变形和熔化。
芳纶纸

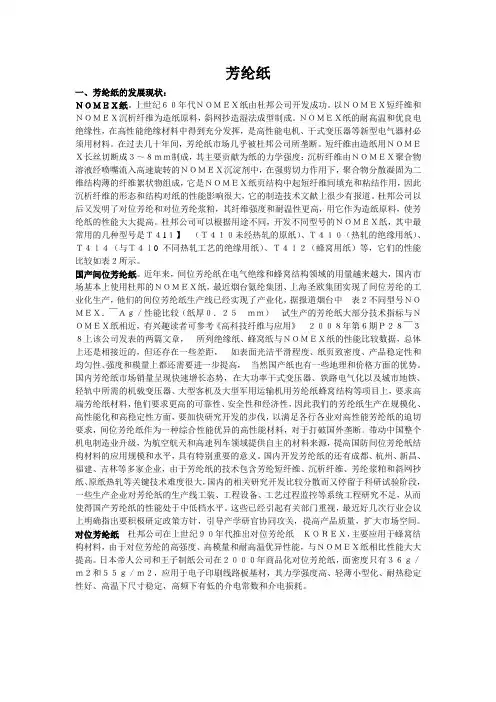

芳纶纸一、芳纶纸的发展现状：ＮＯＭＥＸ纸。
上世纪６０年代ＮＯＭＥＸ纸由杜邦公司开发成功。
以ＮＯＭＥＸ短纤维和ＮＯＭＥＸ沉析纤维为造纸原料，斜网抄造湿法成型制成。
ＮＯＭＥＸ纸的耐高温和优良电绝缘性，在高性能绝缘材料中得到充分发挥，是高性能电机、干式变压器等新型电气器材必须用材料。
在过去几十年间，芳纶纸市场几乎被杜邦公司所垄断。
短纤维由造纸用ＮＯＭＥＸ长丝切断成３～８ｍｍ制成，其主要贡献为纸的力学强度；沉析纤维由ＮＯＭＥＸ聚合物溶液经喷嘴流入高速旋转的ＮＯＭＥＸ沉淀剂中，在强剪切力作用下，聚合物分散凝固为二维结构薄的纤维絮状物组成，它是ＮＯＭＥＸ纸页结构中起短纤维间填充和粘结作用，因此沉析纤维的形态和结构对纸的性能影响很大，它的制造技术文献上很少有报道。
杜邦公司以后又发明了对位芳纶和对位芳纶浆粕，其纤维强度和耐温性更高，用它作为造纸原料，使芳纶纸的性能大大提高。
杜邦公司可以根据用途不同，开发不同型号的ＮＯＭＥＸ纸，其中最常用的几种型号是Ｔ４1１】（Ｔ４１０未经热轧的原纸）、Ｔ４１０（热轧的绝缘用纸）、Ｔ４ｌ４（与Ｔ４ｌ0不同热轧工艺的绝缘用纸）、Ｔ４ｌ２（蜂窝用纸）等，它们的性能比较如表２所示。
国产间位芳纶纸。
近年来，间位芳纶纸在电气绝缘和蜂窝结构领域的用量越来越大，国内市场基本上使用杜邦的ＮＯＭＥＸ纸，最近烟台氨纶集团、上海圣欧集团实现了间位芳纶的工业化生产，他们的间位芳纶纸生产线已经实现了产业化，据报道烟台中表２不同型号ＮＯＭＥＸ．￣Ａｇ／性能比较（纸厚０．２５ｍｍ）试生产的芳纶纸大部分技术指标与ＮＯＭＥＸ纸相近，有兴趣读者可参考《高科技纤维与应用》２００８年第６期Ｐ２８￣３８上该公司发表的两篇文章，所列绝缘纸、蜂窝纸与ＮＯＭＥＸ纸的性能比较数据，总体上还是相接近的，但还存在一些差距，如表面光洁平滑程度、纸页致密度、产品稳定性和均匀性、强度和模量上都还需要进一步提高，当然国产纸也有一些地理和价格方面的优势。
芳纶纸蜂窝芯防收缩的方法

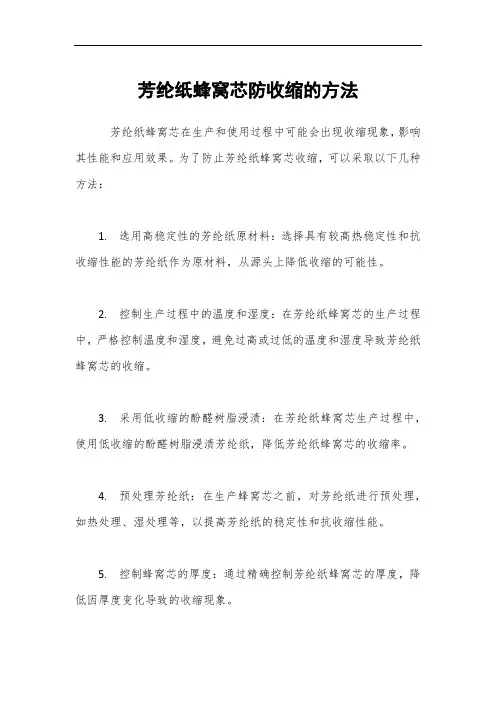

芳纶纸蜂窝芯防收缩的方法
芳纶纸蜂窝芯在生产和使用过程中可能会出现收缩现象，影响其性能和应用效果。
为了防止芳纶纸蜂窝芯收缩，可以采取以下几种方法：
1. 选用高稳定性的芳纶纸原材料：选择具有较高热稳定性和抗收缩性能的芳纶纸作为原材料，从源头上降低收缩的可能性。
2. 控制生产过程中的温度和湿度：在芳纶纸蜂窝芯的生产过程中，严格控制温度和湿度，避免过高或过低的温度和湿度导致芳纶纸蜂窝芯的收缩。
3. 采用低收缩的酚醛树脂浸渍：在芳纶纸蜂窝芯生产过程中，使用低收缩的酚醛树脂浸渍芳纶纸，降低芳纶纸蜂窝芯的收缩率。
4. 预处理芳纶纸：在生产蜂窝芯之前，对芳纶纸进行预处理，如热处理、湿处理等，以提高芳纶纸的稳定性和抗收缩性能。
5. 控制蜂窝芯的厚度：通过精确控制芳纶纸蜂窝芯的厚度，降低因厚度变化导致的收缩现象。
6. 采用功能性芳纶纸：选择具有低收缩性能的功能性芳纶纸，如低收缩率、高稳定性的芳纶纸，以降低芳纶纸蜂窝芯的收缩。
7. 设计合理的芳纶纸蜂窝芯结构：在设计芳纶纸蜂窝芯的结构时，考虑其抗收缩性能，采用具有较高抗收缩性能的结构设计。
8. 后期处理：对生产完成的芳纶纸蜂窝芯进行后期处理，如热处理、湿处理等，以提高芳纶纸蜂窝芯的稳定性和抗收缩性能。
通过以上方法，可以有效防止芳纶纸蜂窝芯的收缩，确保其性能和应用效果。
芳纶纸的应用领域研究报告

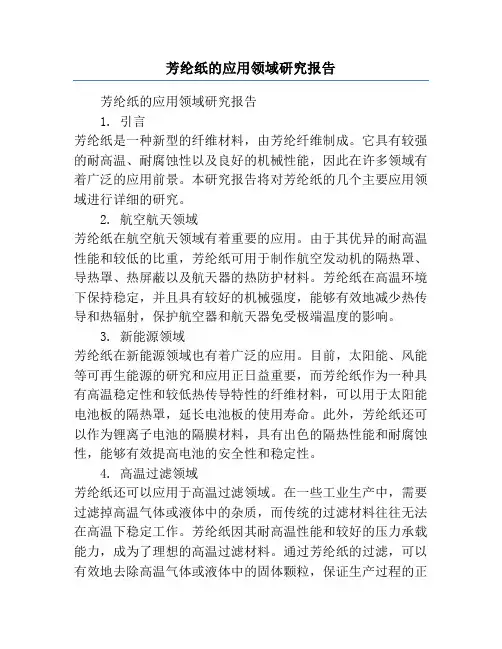

芳纶纸的应用领域研究报告芳纶纸的应用领域研究报告1. 引言芳纶纸是一种新型的纤维材料，由芳纶纤维制成。
它具有较强的耐高温、耐腐蚀性以及良好的机械性能，因此在许多领域有着广泛的应用前景。
本研究报告将对芳纶纸的几个主要应用领域进行详细的研究。
2. 航空航天领域芳纶纸在航空航天领域有着重要的应用。
由于其优异的耐高温性能和较低的比重，芳纶纸可用于制作航空发动机的隔热罩、导热罩、热屏蔽以及航天器的热防护材料。
芳纶纸在高温环境下保持稳定，并且具有较好的机械强度，能够有效地减少热传导和热辐射，保护航空器和航天器免受极端温度的影响。
3. 新能源领域芳纶纸在新能源领域也有着广泛的应用。
目前，太阳能、风能等可再生能源的研究和应用正日益重要，而芳纶纸作为一种具有高温稳定性和较低热传导特性的纤维材料，可以用于太阳能电池板的隔热罩，延长电池板的使用寿命。
此外，芳纶纸还可以作为锂离子电池的隔膜材料，具有出色的隔热性能和耐腐蚀性，能够有效提高电池的安全性和稳定性。
4. 高温过滤领域芳纶纸还可以应用于高温过滤领域。
在一些工业生产中，需要过滤掉高温气体或液体中的杂质，而传统的过滤材料往往无法在高温下稳定工作。
芳纶纸因其耐高温性能和较好的压力承载能力，成为了理想的高温过滤材料。
通过芳纶纸的过滤，可以有效地去除高温气体或液体中的固体颗粒，保证生产过程的正常运行。
5. 可穿戴产品领域随着智能可穿戴产品的兴起，芳纶纸也被应用于这一领域。
由于芳纶纸具有良好的柔韧性和耐磨性，可被用于制作智能手环、智能手表等可穿戴设备的外壳材料。
芳纶纸的高温稳定性和耐腐蚀性还可以提高设备的耐久性和安全性。
6. 结论综上所述，芳纶纸作为一种全新的纤维材料，在航空航天、新能源、高温过滤和可穿戴产品等领域都有着重要的应用。
芳纶纸的出色性能使其成为了满足各种重压、高温环境下的工程需求的理想选择。
随着科技的不断进步和工业需求的不断增长，芳纶纸的应用领域将得到更广泛的拓展，有望为各行各业带来更大的发展机遇综上所述，芳纶纸作为一种新兴的纤维材料，在航空航天、新能源、高温过滤和可穿戴产品领域都具有重要的应用价值。
芳纶纸的分类以及特点性能

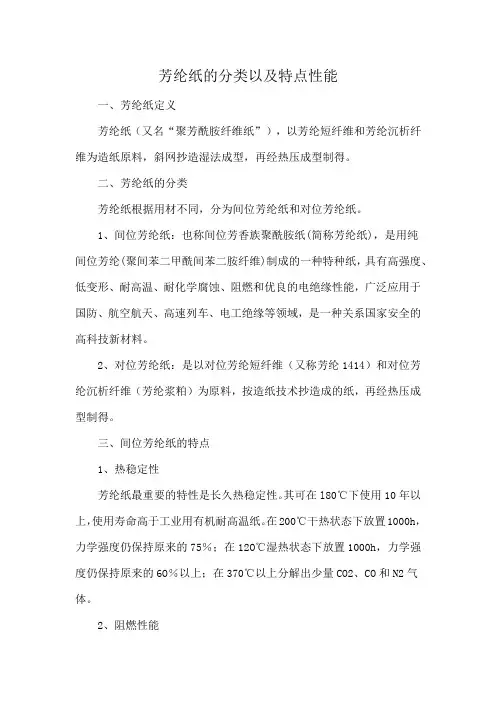

芳纶纸的分类以及特点性能一、芳纶纸定义芳纶纸（又名“聚芳酰胺纤维纸”），以芳纶短纤维和芳纶沉析纤维为造纸原料，斜网抄造湿法成型，再经热压成型制得。
二、芳纶纸的分类芳纶纸根据用材不同，分为间位芳纶纸和对位芳纶纸。
1、间位芳纶纸：也称间位芳香族聚酰胺纸(简称芳纶纸)，是用纯间位芳纶(聚间苯二甲酰间苯二胺纤维)制成的一种特种纸，具有高强度、低变形、耐高温、耐化学腐蚀、阻燃和优良的电绝缘性能，广泛应用于国防、航空航天、高速列车、电工绝缘等领域，是一种关系国家安全的高科技新材料。
2、对位芳纶纸：是以对位芳纶短纤维（又称芳纶1414）和对位芳纶沉析纤维（芳纶浆粕）为原料，按造纸技术抄造成的纸，再经热压成型制得。
三、间位芳纶纸的特点1、热稳定性芳纶纸最重要的特性是长久热稳定性。
其可在l80℃下使用10年以上，使用寿命高于工业用有机耐高温纸。
在200℃干热状态下放置1000h，力学强度仍保持原来的75％；在12O℃湿热状态下放置1000h，力学强度仍保持原来的6O％以上；在370℃以上分解出少量CO2、CO和N2气体。
2、阻燃性能芳纶纸的极限氧指数(LOI)值≥28，是一种阻燃材料，不会在空气中燃烧、熔化或产生熔滴，而只在极高的温度下(>370℃)才开始分解。
3、电绝缘性芳纶纸具有优良的电绝缘性能，由于芳纶纸的热稳定性好，其在高温下仍保持良好的电气性能。
芳纶纸具有较低的相对介电常数和介质损耗因数，可以使绝缘电场分布更均匀和运行介质损耗更小，是一种良好的环保型绝缘材料。
4、力学性能芳纶纸是由高强度间位芳纶短切纤维制成的膜状材料，结构致密，表面平滑，柔韧性好，具有良好的抗张和抗撕裂性能。
尺寸稳定性好，比强度高，是一种性能优越的非金属蜂窝结构原材料。
5、化学稳定性芳纶纸的分子是由酰胺桥键互相连接的芳基所构成的线型大分子。
在它的晶体中，氢键在两个平面内排列而成氢键的三维结构。
由于较强的氢键作用，使之结构稳定，具有优良的耐化学性，能耐大多数高浓的无机酸，对其他大多数化学试剂和有机溶剂十分稳定。
涂布法制备芳纶云母纸及纸张性能研究
涂布法制备芳纶云母纸及纸张性能研究涂布法制备芳纶云母纸及纸张性能研究引言芳纶纸是一种新型的纤维复合材料，因其具有优异的耐热性、耐腐蚀性和电绝缘性能，在航空航天、电子、化工等领域有广泛的应用。
芳纶纸的制备工艺中，涂布法是一种常见的方法。
本文旨在通过涂布法制备芳纶云母纸，研究纸张的性能，并探讨制备过程中的影响因素。
一、涂布法制备芳纶云母纸的原理涂布法制备芳纶云母纸是在纸基材料上涂布芳纶纤维组分，并加入云母填充剂，然后通过烘干和压制工艺将芳纶纤维和云母填充剂牢固地粘结在纸基上，形成一种复合材料。
涂布工艺中的纤维组分起到增强纸张强度和耐热性的作用，而云母填充剂则提供了纤维和基材之间的黏结力和导热性能。
二、涂布工艺的步骤涂布法制备芳纶云母纸的具体步骤如下：1. 准备纸基材料：选择一种适宜的纸张作为基材，并进行切割和去除纸张上的杂质，以保证纸张的纯净度和一致性。
2. 制备芳纶纤维组分：将芳纶纤维浸泡在适宜浓度的溶液中，使其充分湿润，然后通过过滤和干燥处理，得到芳纶纤维组分。
3. 制备云母填充剂：选择合适的云母粉体，并通过加工工艺使其具有适宜的粒径和分散性。
4. 制备涂布浆料：将芳纶纤维组分、云母填充剂和适量的胶粘剂、助剂等混合，并进行搅拌和分散处理，得到纤维组分和云母填充剂均匀分散在浆料中的涂布浆料。
5. 涂布：采用适当的涂布设备，将涂布浆料均匀地涂布在纸基上，形成涂布层。
6. 烘干和压制：将涂布的纸张经过一定温度和时间的烘干处理，使纤维组分和云母填充剂充分固化，在压制过程中使纤维和基材之间黏结牢固。
三、纸张性能的测试和分析制备好的芳纶云母纸需要进行性能测试和分析，以评估其与应用要求的符合程度。
1. 厚度和密度测试：使用卡尺或厚度计测试纸张的厚度，并通过测量纸张的质量和尺寸计算纸张的密度。
2. 强度测试：使用万能试验机测试纸张的拉伸强度和断裂强度，并计算其平均值。
3. 耐热性测试：将芳纶云母纸暴露在高温环境中，观察纸张的性能变化，并测量其耐热温度和热稳定性。
芳纶纸蜂窝密度
芳纶纸蜂窝密度一、引言芳纶纸是一种具有优异性能的工程纸，由芳纶纤维制成。
芳纶纤维具有高强度、高耐热性和优良的化学稳定性等特点，使得芳纶纸在航空航天、电子信息等领域有广泛应用。
纸的蜂窝结构是一种常见的结构形式，可以提高纸的强度和刚度。
而蜂窝密度是评价蜂窝结构性能的重要指标之一。
本文将重点探讨芳纶纸的蜂窝密度对其性能的影响。
二、芳纶纸的制备方法芳纶纸的制备方法主要有纸浆法和直接法两种。
1.纸浆法制备芳纶纸–原料纤维：将芳纶纤维与适量的溶剂混合，制成纤维浆料。
–成型：将纤维浆料均匀分布在网纹纸或氨纶网上，用模具挤压脱水。
–固化：将脱水后的纸张热处理，使纤维间形成交联结构。
2.直接法制备芳纶纸–原料混合：将芳纶纤维与适量的溶剂混合，得到均匀的混合物。
–成型：将混合物倒入模具中，经过加热和挤压处理。
–固化：将固化剂加入到混合物中，使纤维间形成交联结构。
三、芳纶纸的蜂窝结构蜂窝结构是指纸张中形成的类似蜂窝的空隙结构。
芳纶纸的蜂窝结构由多个相互连接的六边形截面组成，这些六边形截面之间通过孔洞连接。
蜂窝结构的优点：具有较高的强度和刚度，方便吸附液体和气体，有利于热和声的传导；同时，蜂窝结构的空隙也可以增加纸张的厚度，提高隔热、隔音性能。
四、蜂窝密度对芳纶纸性能的影响蜂窝密度是指单位体积内蜂窝结构的数量。
芳纶纸的蜂窝密度对其性能有重要影响。
1.强度和刚度：较高的蜂窝密度能增加芳纶纸的强度和刚度，提高其抗张强度和耐折性能，使其更加适用于复杂应力环境。
2.吸附性能：适当的蜂窝密度可以提高芳纶纸的吸附性能，使其对液体和气体的吸附能力增强，应用于过滤材料等领域效果更佳。
3.隔热、隔音性能：适宜的蜂窝密度能增加芳纶纸的厚度，提高其隔热、隔音性能，使其用于隔热材料和声学产品时更具优势。
五、蜂窝密度的影响因素芳纶纸的蜂窝密度受多种因素的影响，包括纤维浓度、纤维长度、纤维混合比例等。
1.纤维浓度：纤维浓度的增加会增加纸中纤维的数量，从而增加蜂窝密度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
芳纶纸蜂窝的应用
商用级芳纶蜂窝： • 主要应用对强度和刚度有着高要求的场合。如船体的外壳，内壁，家具；列车内饰，家具； 陆基雷达；快速部署式掩体；陆上交通工具等。
航太级芳纶蜂窝： • 现代商业飞机的多处内板使用Nomex®蜂窝结构，包括地板，侧板，行李架，天花板，隔板， 厨房和厕所。 • 用Nomex®蜂窝制作而成的航天飞机货舱门具有重量轻，强度高，刚度高 独特性能。 Nomex®也可以用来制成航天飞机的外壳和储物箱。 • 用Nomex®制成的飞机外部蜂窝板可用于整流罩，尾翼，襟翼，副翼，盖板，舱门，外翼， 扰流板，进气管道，缝翼，翼端，引擎罩，外挂架和雷达天线罩等。 • 直九（直升机）：目前国内蜂窝夹层结构用量最大的机种之一，由Nomex蜂窝组成的夹层构 件共计280多个，单机Nomex蜂窝用量260平方米，占整机80%的覆盖面积。面板材料包括碳 纤维，高强玻璃纤维，凯夫拉纤维，铝合金。 国内长春 客车厂阿尔斯通动车组（CRH5），正在使用芳纶纸蜂窝作为高速列车夹层结构材料。
Tensile Strength / N/mm2
50 40 30 20 10 0 100 120 140 160 Press / bar
热压温度的影响趋势
Tensile Strength / N/mm2
40 39 38 37 36 35 1.5 2 2.5 3 Speed r/min
热压压力的影响趋势
Tensile Strength / N/mm2
44 40 36 32 28 1 2 3 4 Pressed Time / Time
41
热压转速的影响趋势
热压次数的影响趋势
成纸热压工艺参数
• 温度与压力成为影响芳纶热压纸机械强度最主要的因素。 • 辊速2m/min，压力140bar，温度240℃，热压次数3次。
•
•
未经压光处理，是NOMEX®T410纸的前身，其厚度为0.13~0.58mm，比重为0.3，电气及机械性能 相对较低。此产品多应用于电机相绝缘及变压器线圈绝缘，此处对产品的厚度及适应性要求较高， T411亦比较易渗透饱和。
T418/T419 在制纸过程中添加50%的云母，其厚度为0.08~0.36mm。有更强的绝缘耐压性能及更耐电晕，可应 用于电机电线及线圈的绝缘，变压器接地及层间绝缘。 T418是经压光制品，固有介电强度高。T419是未经压光，厚度有0.18及0.33mm，应用于适应性和 饱和性要求高的用途。
•
•
杜邦芳纶绝缘纸的分类
• • • 凡是需要电气绝缘的地方，通常就能见到NOMEX® 芳香族聚酰胺产品。它具有独特而恰当的性能平 衡，多年来被广泛用于变压器、电机、发电机以及其它电气设备以提高电气绝缘的可靠性。 NOMEX®材料系列有多种型号适合不同的应用要求 NOMEX®绝缘纸
•
•
T410
是NOMEX®纸的原型，广泛应用于大多数电力设备，其厚度为0.05～0.76mm，比重为0.7～0.2，由 于经过压光处理，其固有介电强度，机械特性，柔韧性和弹性都很高。 NOMEX®T410几乎可用于所 有已知的片状绝缘。 T411
芳纶纸简介
原料——芳纶纤维：
• 芳纶的全称为 “芳香族聚酰胺纤维”，我 国称为芳纶。芳纶纤维工业化的产品主要 有两种 ：芳纶1313 (全称为聚问苯 二甲酞 问苯二胺纤维 ，英文简称PM I)和芳纶1414。 是一种高模量、高强度、耐磨损、低电导 率 、尺寸稳定、密度为钢丝1／4的轻质增 强和耐高温材料， 常被作为制备高性能复 合材料的增强物质。
• • •
芳纶蜂窝纸的优点
• 耐高温，因此可在200℃以上的温度下进行热压罐成形； •密度范围广，从24-160千克／立方米，可满足不同的容量结构要 求； •具有极高的剪切强度，尤其与泡沫芯材相比，更适合在轻质结构中使用； •高韧性，与其他蜂窝芯材相比，抗损性能高； •阻燃，低烟，低毒性（符合航空最严格的阻燃和烟毒标准）； •优异的蠕变和疲劳性能，可在要求严苛的应用中长期使用； •极高的湿强度，可在高湿度环境中使用；易于加工，降低生产成本； •耐腐蚀，这在芯材要接触碳纤维增强板材的应用中尤为重要，因为碳纤面层与 铝总会形成电位差，产生电化学腐蚀。当芯材与层面之间出现密封开裂，芯材会 接触水分或者其他腐蚀性介质。这方面，Nomex®蜂窝也表现出优异的耐腐性； •出众的隔热隔音性，相对于金属和玻璃纤维材料而言，在相同的重量下有更好 的隔热和隔音性能，更舒适和节能环保； •易成型加工，和金属蜂窝相比，Nomex®蜂窝可弯曲，加工更方便，操作更便捷。
芳纶纸性能的改善
• 在分散剂中加入亲水性高分子PEO 作为主要的助剂 • (1) PEO最佳用量为0．1 2％ ，芳纶纤维纸的主要指 标拉伸强度值为35．1 6 N ／ra m 2。比不用PEO 时 增加了32．1％。产生了很好的作用效果； • (2) PEO 最佳用量为0. 1 2％ ，芳纶纤维纸的主要介 电性能耐压强度达到最大值为 1 9．59 kV ／m m 2， 而且耐压强度的增幅也最大； • (3)PEO 用量不宜过高 ； • (4) PEO 作用机理是使浆料悬浮液的黏度上升：另外 • 纤维之间的运动轨迹也相对变得简单：纤维的运动 速度也下降：降低了纤维之间的摩擦等 。
抄造
• 沉析纤维和短切纤维（3-5mm）配比为3:2
• PEO用量在0.12% • 先分散短切纤维，然后再加入沉析纤维分 散 • 耐压强度主要是由纤维本身性质决定，造 纸工艺对其影响不大。
热压工艺和机理研究-对成纸强度的影响
Tensile Strength / N/mm2
200 220 240 260 42 41 40 39 38 37 36 35 34 T打 浆
• 芳纶短切纤维：离解纤维束（3-5mm） • 芳纶沉析纤维：分丝帚化，增加比表面积， 以获得纤维间良好的结合性能以及成纸匀度
短切纤维
沉析纤维（打浆前）
沉析纤维（打浆后）
纤维分散
• 机械处理：采取较高强度和较长分散时间
• 化学改性：增加OH、-NH等活性基团，来增 大纤维亲水性； • 分散剂：添加多元化学助剂，如PAM、PEO、 SA等，减小纤维絮聚程度，增强芳纶纤维 悬浮体系稳定性。 • 物理方法：超声波、低温等离子体处理。
芳纶纸的分类
• 间位芳纶纸分别应用在电气绝缘和蜂窝结构领域，国内市场大多数使用杜邦 的ＮＯＭＥＸ纸，尽管国内的烟台美士达（烟台氨纶）、上海圣欧集团实现 了间位芳纶的工业化生产，他们的间位芳纶纸生产线已经实现了产业化，但 是他们的绝缘纸、蜂窝纸与ＮＯＭＥＸ纸的性能比较，总体上虽然相接近， 但还存在一些差距， 如表面光洁平滑程度、纸页致密度、产品稳定性和均 匀性、强度和模量上都还需要进一步提高， 当然国产纸也有一些地理和价 格方面的优势。 高性能芳纶纸是目前世界上耐高温、绝缘纸中发展最快的特种化学纤维纸。 它不但具有优良的物理机械性能，还具有较好的热稳定性、阻燃性、电绝缘 性和耐辐射性，是航空、航天、国防、电子、通讯、环保、化工和海洋开发 等领域中的重要基础材料。 芳纶纸的质量对它的后续加工影响很大，对芳纶纸复合材料的质量起着根本 性的影响。芳纶纸的质量
原纸
热压温度240℃
热压温度260℃
热压光成纸机理
热压前纸页Z向
热压后纸页Z向
芳纶纸的热轧工艺和设备
• 不 同型号的N 0 M E X 纸 ，有不 同的热轧工艺 ， 芳纶原纸只有经过热轧后 ，致密度才能提高， 力学性能、电绝缘性可大幅上升。热轧机国内 还不会生产，温度要求高、机械精度要求高、 辊筒材质要求高 ，对机械制造企业来说是一 个技术障碍，需要攻关克服。 国产芳纶浆粕和芳纶纸已经取得一些技术上 突破 ，但还要在产品的规模化上、技术成熟 度上 、产品质量上以及市场 占有率上多下功 夫 ，使之稳定健康的发展。
芳纶纸的抄造工艺：
• 纸浆纤维的主要成分为短切纤维和沉析纤维，成纸中短切纤维纵横交 替紊乱散布于纸页中，起增强作用，使纸具有较高抗张强度和抗撕性 能，但不易进行湿法抄造，是影响造纸工艺性能的主要因素；沉析纤 维可单独成纸，赋予纸页以纸的通性，并提高成纸的介电性能，是影 响芳纶纸抄纸性能和绝缘性能的关键所在。 • 沉析纤维的打浆度一般控制在45～50。SR，与打浆后的短切纤维按照 一定的比例(1．3～1．5)混合后进行配抄，由于浆料中纤维较长，在 流送成形过程中极易絮聚，因此上网浓度较低，控制在0．03％～ 0．08％。芳纶短切纤维具有强烈的疏水性，在水中不易分散，并且 浆料中的纤维较长，使得芳纶纤维在水中极易产生絮聚，从而影响成 纸匀度和物理性能。 • 实验证明，PEO(聚氧化乙烯)是聚烯烃合成纤维的最佳分散剂，为此在 浆料中加入适量的PEO作为分散剂来稳定浆水分散体系，使纸页中纤 维分布均匀，从而提高纸张的质量和性能。
•
芳纶纸蜂窝通常用拉伸扩展形成。在芳纶纸上用胶水印上胶合线，切割片材 并层层堆叠，热压、固化后，拉伸到所需大小的单元，树脂浸渍，烘干固化， 把蜂窝块片切成厚度合适的片材，就得到需要复合加工的蜂窝芯材。
芳纶绝缘纸的应用
• 芳纶绝缘纸主要用于：变压器中线圈、绕组层间绝缘材料，绝缘 套、部件间、导线及接头用绝缘材料；电机和发电机中线圈绕组、 槽间、相间、匝间、线路终端绝缘材料；电缆和导线绝缘、核动 力设备的绝缘材料等，代表产品有干式变压器、机车牵引电机、 矿山 井下电机、微波炉变压器等。 • 2012年我国干式变压器产量在18607.19万千伏安，是世界上干式 变压器产销量最大的国家之一，其中以20~30%为浸渍式干式变压 器。干式变压器现已被广泛用于电站、工厂、医院等几乎所有电 气上。有关资料介绍，干变（浸渍式）用绝缘纸用量为0.1Kg纸 /kVA，每年需Nomex纸约3700吨。
2009年那时专家的一些预测
近 年来全 球范 围 内的需 求量增 长过快 等原 因，间位芳纶纸的供应更趋紧张。国内从2002年 的6 80 t、200 3年 的850 t，迅速增加到200 7年的 2 000 t，业 内专家预测我国间位芳纶纸需求量的 增长速度将超过20 ％，到2O 1 2年将达4 000 t，成 为世界最大的间位芳纶纸市场 ，全球间位芳纶纸 需求量到 20 12年可达到21 000 t，可见市场容量相 当大 。
