材料力学实验
材料力学实验报告
材料力学实验报告材料力学实验报告引言：材料力学是一门研究材料在外力作用下的力学性能和变形规律的学科。
通过实验研究，我们可以深入了解材料的力学性质，为工程设计和材料选择提供依据。
本报告将介绍我们在材料力学实验中的观察和结果，并对实验数据进行分析和讨论。
实验一：拉伸试验拉伸试验是材料力学实验中最常见的一种试验方法，用于研究材料在拉伸载荷下的力学性能。
我们选择了一根标准的金属试样，将其固定在拉伸试验机上，并逐渐施加拉伸力。
通过测量试样的应变和应力，我们得到了应力-应变曲线。
实验结果显示，随着拉伸力的增加，试样开始发生塑性变形。
在这个阶段，应力与应变呈线性关系，即应力随着应变的增加而线性增加。
然而，当拉伸力达到一定程度时，试样出现断裂。
通过观察断裂面的形态，我们可以判断材料的断裂模式，如韧性断裂、脆性断裂等。
进一步分析应力-应变曲线，我们可以得到一些重要的力学参数，如屈服强度、抗拉强度和延伸率。
屈服强度是材料开始发生塑性变形时的应力值，抗拉强度是试样抵抗拉伸力的最大极限，而延伸率则表示试样在断裂前的延展能力。
这些参数对于材料的工程应用和性能评估至关重要。
实验二：硬度测试硬度是材料力学中另一个重要的性能指标，它反映了材料抵抗外力的能力。
我们采用了维氏硬度计进行硬度测试，将金属球压入试样表面并测量压痕的直径。
根据硬度计的原理，我们可以计算出试样的硬度值。
硬度测试的结果显示，不同材料的硬度值存在明显差异。
硬度值高的材料通常具有较好的抗压性能，适用于承载大压力的工程应用。
而硬度值低的材料则更容易受到外力的破坏，适用于需要易变形的应用场景。
实验三：弯曲试验弯曲试验用于研究材料在弯曲载荷下的力学性能。
我们选择了一根长条状的试样，通过在试样两端施加力矩，使试样发生弯曲变形。
通过测量试样的挠度和应力分布，我们可以得到弯曲试验的结果。
实验结果表明，试样的挠度与施加的力矩呈线性关系。
在试样的底部，应力最大，而在试样的顶部，应力最小。
第一章 材料力学实验

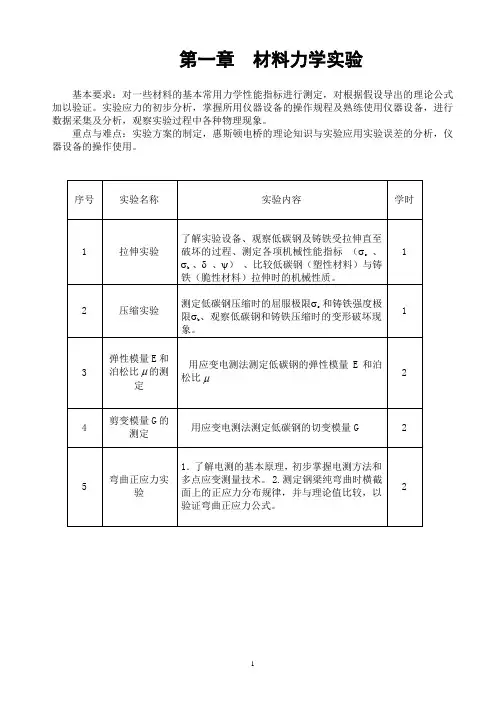

第一章材料力学实验基本要求：对一些材料的基本常用力学性能指标进行测定，对根据假设导出的理论公式加以验证。
实验应力的初步分析，掌握所用仪器设备的操作规程及熟练使用仪器设备，进行数据采集及分析，观察实验过程中各种物理现象。
重点与难点：实验方案的制定，惠斯顿电桥的理论知识与实验应用实验误差的分析，仪器设备的操作使用。
前言材料力学实验是材料力学课程的重要组成部分。
材料力学中的一些理论和公式是建立在实验、观察、推理、假设的基础上，它们的正确性还必须由实验来验证。
学生通过做实验，用理论来解释、分析实验结果，又以实验结果来证明理论，互相印证，以达到巩固理论知识和学会实验方法的双重目的。
本章是根据温州大学建筑与土木工程学院开设的材料力学实验内容和实验仪器设备情况而编写的，由材料的拉伸、压缩实验，弹性模量、泊松比和剪切模量的测定实验，弯曲正应力试验，以及相关仪器和设备的介绍组成。
编写时主要参考了刘鸿文、吕荣坤的《材料力学实验》、曹以柏、徐温玉的《材料力学测试原理及实验》，王绍铭等的《材料力学实验指导》，以及其他院校的有关实验教学资料。
由于水平和时间有限，本书难免有不足和错误，望广大读者给以批评指正。
主编：王军杨芳二00七年七月第一节实验简介§ 1－1－1 实验的意义和基本内容材料力学实验是教学中的一个重要的环节。
材料力学的结论及定律、材料的力学的性质（机械性质）都要通过实验来验证或测定；各种复杂构件的强度和刚度的研究，也需要通过实验才能解决。
故实验课能巩固、加强和应用基本理论知识，掌握测定材料机械性能及测定应力和变形的基本方法，学会使用有关的机器及仪表（如材料试验机、电阻应变仪等），初步培养独立确定实验方案、分析处理实验结果的能力。
通过实验还能培养严肃认真的工作态度，实事求是的科学作风和爱护财物的优良品质。
因此，实验是工程专业学生必须掌握的基本技能。
材料力学实验一般可以分为以下三类：一、测定材料的的力学性质构件设计时，需要了解所用材料的力学性质。
材料力学实验报告

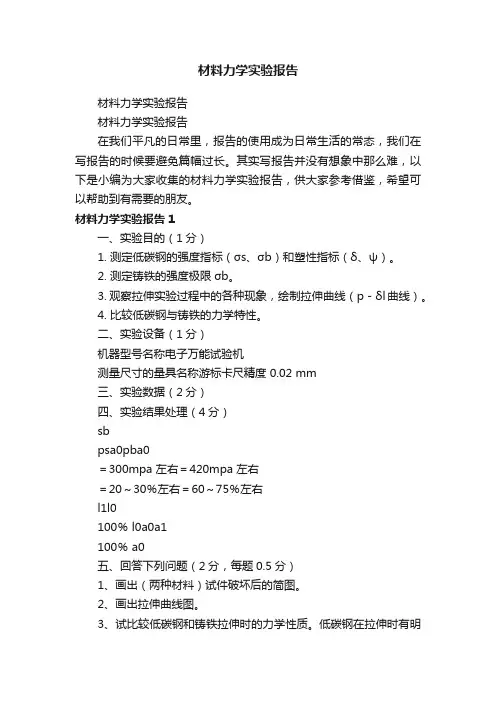

材料力学实验报告材料力学实验报告材料力学实验报告在我们平凡的日常里，报告的使用成为日常生活的常态，我们在写报告的时候要避免篇幅过长。
其实写报告并没有想象中那么难，以下是小编为大家收集的材料力学实验报告，供大家参考借鉴，希望可以帮助到有需要的朋友。
材料力学实验报告1一、实验目的（1分）1. 测定低碳钢的强度指标（σs、σb）和塑性指标（δ、ψ）。
2. 测定铸铁的强度极限σb。
3. 观察拉伸实验过程中的各种现象，绘制拉伸曲线（p－δl曲线）。
4. 比较低碳钢与铸铁的力学特性。
二、实验设备（1分）机器型号名称电子万能试验机测量尺寸的量具名称游标卡尺精度 0.02 mm三、实验数据（2分）四、实验结果处理（4分）sbpsa0pba0＝300mpa 左右＝420mpa 左右＝20～30％左右＝60～75％左右l1l0100％ l0a0a1100％ a0五、回答下列问题（2分，每题0.5分）1、画出（两种材料）试件破坏后的简图。
2、画出拉伸曲线图。
3、试比较低碳钢和铸铁拉伸时的力学性质。
低碳钢在拉伸时有明显的弹性阶段、屈服阶段、强化阶段和局部变形阶段，而铸铁没有明显的这四个阶段。
4、材料和直径相同而长短不同的试件，其延伸率是否相同？为什么？相同延伸率是衡量材料塑性的指标，与构件的尺寸无关。
材料力学实验报告2一、实验目的1．定低碳钢(q235)的屈服点s，强度极限b，延伸率，断面收缩率。
2．定铸铁的强度极限b。
3．察低碳钢拉伸过程中的各种现象（如屈服、强化、颈缩等），并绘制拉伸曲线。
4．悉试验机和其它有关仪器的使用。
二、实验设备1．压式万能实验机；2．标卡尺；3．样刻线机。
三、万能试验机简介具有拉伸、压缩、弯曲及其剪切等各种静力实验功能的试验机称为万能材料试验机，万能材料试验机一般都由两个基本部分组成；1）加载部分，利用一定的动力和传动装置强迫试件发生变形，从而使试件受到力的作用，即对试件加载。
2）测控部分，指示试件所受载荷大小及变形情况。
材料力学性能测试实验报告
材料力学性能测试实验报告为了评估材料的力学性能，本实验使用了拉力试验和硬度试验两种常见的力学性能测试方法。
本实验分为三个部分：拉力试验、硬度试验和数据分析。
通过这些试验和分析，我们可以了解材料的延展性、强度和硬度等性能，对材料的机械性质有一个全面的了解。
实验一：拉力试验拉力试验是常见的力学性能测试方法之一，用来评估材料的延展性和强度。
在拉力试验中，我们使用了一个万能材料试验机，将试样夹紧在两个夹具之间，然后施加拉力，直到试样断裂。
试验过程中我们记录了试验机施加的力和试样的伸长量，并绘制了应力-应变曲线。
实验二：硬度试验硬度试验是另一种常见的力学性能测试方法，用来评估材料的硬度。
我们使用了洛氏硬度试验机进行试验。
在实验中，将一个试验头按压在试样表面，然后测量试验头压入试样的深度，来衡量材料的硬度。
我们测得了三个不同位置的硬度，并计算了平均值。
数据分析：根据拉力试验得到的应力-应变曲线，我们可以得到材料的屈服强度、断裂强度和延伸率等参数。
屈服强度是指材料开始塑性变形的应变值，断裂强度是指材料破裂时的最大应变值，延伸率是指试样在断裂前的伸长程度。
根据硬度试验得到的硬度数值，我们可以了解材料的硬度。
结论：本实验通过拉力试验和硬度试验对材料的力学性能进行了评估。
根据拉力试验得到的应力-应变曲线，我们确定了材料的屈服强度、断裂强度和延伸率等参数。
根据硬度试验的结果，我们了解了材料的硬度。
这些数据可以帮助我们判断材料在不同应力下的性能表现，从而对材料的选用和设计提供依据。
总结：本实验通过拉力试验和硬度试验对材料的力学性能进行了评估，并通过应力-应变曲线和硬度数值来分析材料的性能。
通过这些试验和分析，我们对材料的延展性、强度和硬度等性能有了全面的了解。
这些结果对于材料的选用和设计具有重要意义，可以提高材料的应用性能和可靠性。
材料力学实验(拉压试验)

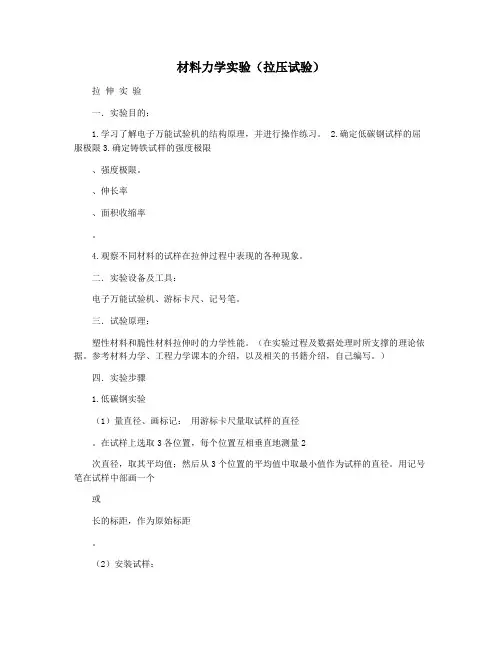

材料力学实验（拉压试验）拉伸实验一．实验目的：1.学习了解电子万能试验机的结构原理，并进行操作练习。
2.确定低碳钢试样的屈服极限3.确定铸铁试样的强度极限、强度极限。
、伸长率、面积收缩率。
4.观察不同材料的试样在拉伸过程中表现的各种现象。
二．实验设备及工具：电子万能试验机、游标卡尺、记号笔。
三．试验原理：塑性材料和脆性材料拉伸时的力学性能。
（在实验过程及数据处理时所支撑的理论依据。
参考材料力学、工程力学课本的介绍，以及相关的书籍介绍，自己编写。
）四．实验步骤1.低碳钢实验（1）量直径、画标记：用游标卡尺量取试样的直径。
在试样上选取3各位置，每个位置互相垂直地测量2次直径，取其平均值；然后从3个位置的平均值中取最小值作为试样的直径。
用记号笔在试样中部画一个或长的标距，作为原始标距。
（2）安装试样：启动电子万能试验机，手动立柱上的“上升”或“下降”键，调整活动横梁位置，使上、下夹头之间的位置能满足试样长度，把试样放在两夹头之间，沿箭头方向旋转手柄，夹紧试样。
（3）调整试验机并对试样施加载荷：调整负荷（试验力）、峰值、变形、位移、试验时间的零点；根据出加载速度，其中计算为试样中部平行段长度，当测定下屈服强度和抗拉强度时，并将计算结果归整后输入；按下显示屏中的“开始”键，给试样施加载荷；在加载过程中，注意观察屈服载荷的变化，记录下屈服载荷的大小，当载荷达到峰值时，注意观察试样发生的颈缩现象；直到试样断裂后按下“停止”键。
（4）试样断裂后，记录下最大载荷和断口处最小直径。
从夹头上取下试样，重新对好，量取断后标距2.铸铁实验（1）量直径：用游标卡尺量取试样的直径。
在试样上选取3各位置，每个位置互相垂直地测量2次直径，取其平均值；然后从3个位置的平均值中取最小值作为试样的直径。
（2）安装试样：启动电子万能试验机，手动立柱上的“上升”或“下降”键，调整活动横梁位置，使上、下夹头之间的位置能满足试样长度，把试样放在两夹头之间，沿箭头方向旋转手柄，加紧试样。
材料力学实验报告报告
材料力学实验报告报告一、实验目的本实验旨在通过测量不同材料的力学性能参数，了解材料的力学性质，以及分析不同材料的力学性能差异。
二、实验原理1.弹性模量：弹性模量是评价材料抗弯刚性的一个重要指标，可以通过测量材料的拉伸和压缩位移来确定。
拉伸试验时，通过加载材料，测量应力和应变的关系，然后通过斜率求出弹性模量。
2.屈服强度：材料的屈服强度是指材料在拉伸过程中开始出现塑性变形时的抗拉强度，也是一个重要的力学性能参数，通过拉伸试验中的负荷-变形曲线求得。
3.断裂强度：材料的断裂强度是指在材料断裂前能承受的最大负荷，通过拉伸试验中的负荷-变形曲线求得。
三、实验设备与试样准备1.实验设备：拉伸试验机、压缩试验机、材料硬度测试仪等。
2.试样准备：选取不同的材料（如钢材、铝材、铜材等）制作成相同形状、尺寸的试样。
四、实验步骤1.弹性模量测定：(1)将试样固定在拉伸试验机上，设定初始载荷并开始加载。
(2)根据试验机上的位移计和负荷计，测量不同应力水平下的应变，并记录数据。
(3)通过绘制应力-应变曲线，根据直线部分的斜率求得材料的弹性模量。
2.屈服强度测定：(1)将试样固定在拉伸试验机上，设定初始载荷并开始加载。
(2)根据试验机上的压力计和位移计，测量不同载荷下的变形，并记录数据。
(3)通过绘制负荷-变形曲线，找到试样开始出现塑性变形的点，根据载荷计的读数求得材料的屈服强度。
3.断裂强度测定：(1)将试样固定在拉伸试验机上，设定初始载荷并开始加载。
(2)根据试验机上的压力计和位移计，测量试样在拉伸过程中的载荷和位移，并记录数据。
(3)通过绘制负荷-变形曲线，找到试样断裂前的最大负荷，并记录。
五、实验结果与讨论根据实验测量的数据，可以得到不同材料的力学性能参数，如弹性模量、屈服强度和断裂强度。
通过对比不同材料的实验结果，可以得出以下结论：1.钢材的弹性模量较大，机械性能优异。
2.铝材的屈服强度较低，耐腐蚀性能较好。
3.铜材的断裂强度较高，适用于承受较大载荷的工程应用。
材料力学实验
材料力学实验材料力学实验是材料科学与工程中非常重要的一部分，通过实验可以了解材料的性能和行为，为材料的设计、制备和应用提供重要的参考。
本文将从材料力学实验的基本原理、常用实验方法和实验注意事项等方面进行介绍。
首先，材料力学实验的基本原理是通过施加外力或加载，观察材料的变形和破坏过程，从而得到材料的力学性能参数。
常用的力学性能参数包括弹性模量、屈服强度、断裂强度、延伸率等。
这些参数对于材料的选择、设计和应用具有重要的指导意义。
在材料力学实验中，常用的实验方法包括拉伸实验、压缩实验、弯曲实验、硬度测试等。
拉伸实验是最常用的一种实验方法，通过在材料上施加拉力，观察材料的拉伸变形和破坏过程，得到材料的拉伸性能参数。
压缩实验和弯曲实验则是用来研究材料在压缩和弯曲载荷下的性能。
硬度测试是通过在材料表面施加一定载荷，测量材料的硬度值，从而间接得到材料的强度。
在进行材料力学实验时，需要注意一些实验细节和注意事项。
首先，要选择合适的实验样品，并保证样品的制备质量和几何尺寸符合要求。
其次，在实验过程中要严格控制加载速度和加载方式，避免因为加载速度过快或不均匀而导致实验结果的误差。
另外，还需要注意实验环境的影响，如温度、湿度等因素对材料性能的影响，需要进行相应的修正和控制。
总之，材料力学实验是材料科学与工程中非常重要的一部分，通过实验可以得到材料的力学性能参数，为材料的设计、制备和应用提供重要的参考。
在进行材料力学实验时，需要严格遵守实验原理和方法，并注意实验细节和注意事项，以保证实验结果的准确性和可靠性。
希望本文的介绍对于材料力学实验有所帮助，也希望大家能够在材料力学实验中取得理想的成果。
材料力学实验
材料力学实验材料力学实验是材料力学课程中的一门实验课程，通过实验来研究材料的力学性能和力学行为。
本次材料力学实验是通过对不同材料进行拉伸试验，来研究材料在外力作用下的变形行为和力学性能。
实验器材：1.拉力试验机2.标准试样3.测量尺子4.计算机实验步骤：1.将标准试样安装在拉力试验机的夹具上，并根据试样的尺寸和形状调整夹具。
2.启动拉力试验机，设置拉力和速度参数，开始实验。
3.观察试样的变形行为，并记录下拉力和伸长量的数据。
4.在试样达到材料破裂点后，停止试验，并记录下破断拉力和伸长量。
5.重复以上步骤，对不同材料进行拉伸试验。
实验结果分析：通过实验数据，可以绘制材料的应力-应变曲线。
应力是单位面积的力，应变是被测物体受力后产生的形变。
应力-应变曲线可以反映材料的力学性能和变形特性。
应力-应变曲线的特征包括弹性阶段、屈服阶段、塑性阶段和破断阶段。
在弹性阶段，材料受力后会产生弹性变形，当外力消失后，材料能够恢复到原始形状。
在屈服阶段，材料受力超过其强度极限后，开始产生不可逆的塑性变形。
在塑性阶段，材料会继续产生塑性变形，形成明显的屈服段和流动段。
在破断阶段，材料达到其最大强度后会破裂断裂。
通过应力-应变曲线可以分析材料的力学性能，包括弹性模量、屈服强度、延伸率和断面收缩率等。
弹性模量是材料在弹性阶段的刚性指标，屈服强度是材料开始产生塑性变形的标志，延伸率是材料断裂前的延伸程度，断面收缩率是材料断裂后断面的收缩程度。
实验安全注意事项：1.在进行拉伸试验时，必须佩戴好安全防护设备，包括护目镜和手套。
2.实验人员应保持警觉，注意观察试样的变形情况，防止发生意外情况。
3.在试验过程中，应严格按照实验步骤操作，遵守实验室规定的安全操作要求。
总结：本次材料力学实验通过对不同材料进行拉伸试验，了解了材料的力学性能和变形行为。
通过实验结果的分析，可以更好地理解材料的力学特性，并为材料的设计和选择提供依据。
在实验过程中要注意安全，严格按照实验步骤操作，确保实验的顺利进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
lo— 原始标距
Aom— 原始标距范围内横截面面积的平均值
－引伸计伸长增量的平均值；
（2）、强度指标
屈服强度 （N/mm2或MPa）
抗拉强度 （N/mm2或MPa）
II、塑性指标 的测定:
断后伸长率
断面收缩率
l1－拉断后的标距长度A0－原始横截面积的最小值。A1－颈缩处的最小横截面积。
1、低碳钢试件沿圆周方向出现滑移线，此后经历大量塑性变形并沿横截面断裂，纵向线扭转了一定角度，圆周线和纵向线都偏移了一定角度，但圆筒沿轴线及周线的长度都没有变化。说明了扭转平面假设的正确性。
2、低碳钢试样和铸铁试样的扭转破坏断口形貌有很大的差别。低碳钢试样的断面与横截面重合，断面是最大切应力作用面，断口较为平齐，可知为剪切破坏。铸铁试样的断面是与试样轴线成45度角的螺旋面，断面是最大拉应力作用面，断口较为粗糙，因而最大拉应力造成的拉伸断裂破坏。
二、
三、
（一）
（二）
（三）
指导老师签名：徐
强度和断面收缩率确定的计算过程：
1、测定E时为何要加初载荷F0，限制最高载荷Fn采用分级加载的目的是什么
为了减小误差。分级加载目的是使测得的弹性模量E减小误差，同时验证材料是否处于弹性状态，以保证实验结果的可靠性。
一、
I、实验目的
II、实验原理及方法
低碳钢实验步骤：
实验七
一、
I实验目的
1、测定圆管在扭弯组合变形下一点处的主应力；
2、测定圆管在扭弯组合变形下的弯矩和扭矩。
II实验原理
1、弯矩M测定。
在贴片情况下，应弯矩引起X方向的应变，利用半桥接法可以得到加载时应变仪读数 ,温度影响不用考虑，此外， ，可得 ，即利用+45°/-45°应变片组成全桥，可以测得扭矩。
2、通过预习回答下列问题
（1）如何测定试样的原始横截面面积游标卡尺
（2）低碳钢的屈服强度通常取屈服阶段的哪个载荷进行计算下屈服阶段
（3）对低碳钢试样拉断后的标距测量，什么情况可以直接对接测量什么情况要求用断口移中法测量（要仔细阅读标距测量断口移中法）1/3*l0内，否则且测量结果不合格的时候可采用断口移中法测量。
2、实验原理及方法
I．弹性模量E及强度指标的测定。（见图）
低碳钢拉伸曲线 铸铁拉伸曲线
（1）测弹性模量用等增量加载方法：Fo＝（10%～20%）Fs， Fn＝（70%～80%）Fs
加载方案为：F0=5，F1=8，F2=11，F3=14，F4=17，F5=20（单位：kN）
数据处理方法：
平均增量法 （1）
材料力学实验
一、
1、大型仪器：
100kN（10T）微机控制电子万能试验机；200kN（20T）微机控制电子万能试验机；WEW-300C微机屏显式液压万能试验机；WAW-600C微机控制电液伺服万能试验机
2、小型仪器：
弯曲测试系统；静态数字应变仪
二、
三、
四、
1、课前预习
2、独立完成
3、性能实验结果表达执行修约规定
1、测量试样；
2、检查设备线路，并打开设备电源以及配套软件操作界面；
3、安装扭角测试装置，将一个定位环夹盒套在试样的一端，装上卡盘，将螺钉拧紧，再将另一个定位环夹套在试样的另一端，装上另一卡盘；根据不同的试样标距要求，将试样搁放在相应的V形块上，使卡盘和V形块的两端贴紧，保证卡盘与试样垂直，以确保标距准确，将卡盘上的螺母拧紧；
（2）整理实验数据时，对中间几个测点，应取前后两枚应变片应变的平均值。试问在实测中这一平均值可用什么方法直接得到怎么组桥请画出测量桥的电路原理图。
在实测中前后2枚应变片是没办法直接测得平均值的，因为如果将前后2枚应变片组成半桥测量的话，其应变值刚好互相抵消了。只有上下2枚应变片是可以组成半桥来直接测量的，一个受拉，一个受压，更改下方式或系数就可以直接得到其平均值。
意见和建议
老师们很耐心地教实验，很负责地讲解，让我们受益颇深。
建议能否有一本实验指导用书。这样可能会更好一些。
希望材料力学实验课越上越好。
三
1、横截面上、下边缘及距离中性层h/4处在载荷增量为1KN时的实测应力增量。
横截面上边缘是1测点号，下边缘是5测点号。离中性层
2、误差计算（中性层的应力计算绝对误差，其他为相对误差）
四、
（1）分析你的原始数据记录，总结你这次测量数据的偏差情况。
从处理的数据来看，上边缘的误差最小，其他误差也较小，因此本次测量数据的偏差不大，二次在相同△F下测量的结果△ε也较为相近。
III理论计算载荷为时圆管各测量点（有2点）的主应力大小及方向（要求画出主单元体，明确X轴的方位）
A:
B:
IV本实验所用应变花的布片示意图和简要说明（要求设定的X轴与上述“3”的设定一致）。
二、
三、
根据你的实测应变增量值，计算载荷为时圆管测量点的主应力大小及方向（要求画出主单元体，明确X轴的方位）
A
而机测法操作简单但是精度不高。
实验六 纯弯曲
一、
I实验目的
1、初步掌握电测方法和多点测量技术；
2、测定梁在纯弯和横力弯曲下的弯曲正应力及其分布规律。
II实验设备
1、电子万能试验机或简易加载设备；
2、电阻应变仪及预调平衡箱；
3、进行截面钢梁。
III实验原理
IV本次实验应变仪选用1/4组桥方式，画出相应的外接应变片接线图和电路原理图
3、实验步骤
I、放试样
II、计算机程序清零
III、开始加载
IV、取试样，记录数据
二、
指导老师签名：徐
三、
测试的压缩力学性能汇总
强度确定的计算过程：
实验三 轴向拉伸实验
一、
1、实验目的
（1）、用引伸计测定低碳钢材料的弹性模量E；
（2）、测定低碳钢的屈服强度 ，抗拉强度 。断后伸长率δ和断面收缩率 ；
（3）、测定铸铁的抗拉强度 ，比较两种材料的拉伸力学性能和断口特征。
4、将试验机两端夹头对正，装夹试件，进行保护，清零；
5、记录实验数据；
6、实验结束后，取下试件，观察试样破坏断口形貌，打印实验结果，关闭软件，关闭电源。
铸铁实验步骤：
与低碳钢扭转实验步骤相同。铸铁是脆性材料，只需记录试件的最大扭矩无需安装扭角测量装置。
二、
指导老师签名：徐
三、
强度确定的计算过程：
四、
B
实验八 压杆稳定实验
一、
I实验目的
1、观察压杆的失稳
2、测定两端铰支压杆的临界压力
3、观察改变支座约束对压杆临界压力的影响
II设备及装置
1、带有力传感和显示器的简易加载装置或万能电子试验机
2、数字应变仪
3、大量程百分表及支架
4、游标卡尺及卷尺
5、试样，压杆试样为由弹簧钢制成的细长杆，截面为矩形，两端加工成带有小圆弧的刀刃，在试样中点的左右两端各贴一枚应变片。
，
图（c）半桥接法
应变仪读数
平均增量法
III、本次实验应变仪选用半桥组桥方式，画出相应的电路原理图。
二、
1、切变模量G试验试样尺寸及有关参数
2、切变模量G试样结果
G取三位有效数字。
三、
四、
1、比较机测法和电测法测G的结果，对两种方法的优缺点、精度、可靠性进行讨论。
电测法的灵敏度高，精确度也比较高，可以实测，遥测。高温，高压，动态等特殊工作条件都可以使用，而缺点是不能测出构件内部的应变，也不能准确地反映应变分部的急剧变化。
实验五 低碳钢切变模量G的测定
的剪切弹性模量G；
2、了解扭角仪的原理。
II、实验原理及方法
机测法
，
Lo（标矩）＝100mm， （表分表读数）1/100mm
， ——极惯性矩
平均增量法
，
注意：每加一级砝码需轻敲击一下加力杆以克服变形传递时的机械间隙。
电测法
纯剪切 ，
图（b）
V根据梁的尺寸和载荷，用纯弯曲梁横截面上的正应力公式分别计算在F=1kN时，横截面上、下边缘及距离中性层h/4处的应力，并用胡克定律估算梁上应变片在F=1kN时的应变值
二
钢梁几何尺寸
b
h
L
a
C
k
E
20mm
40mm
600mm
200mm
30mm
215GPa
组别号：方婕 陈宇超 宣哲 何恺杰 指导老师签名：徐
实验九 冲击实验
一、
1、实验目的
i了解冲击实验的意义，材料在冲击载荷作用下所表现的性能。
ii测定低碳钢和铸铁的冲击韧度值。
2、设备及装置
i摆式冲击试验机
ii游标卡尺
3、实验原理和方法
冲击实验是研究材料对于动荷抗力的一种实验，和静载荷作用不同，由于加载速度快，使材料内的应力骤然提高，变形速度影响了材料的机构性质，所以材料对动载荷作用表现出另一种反应。往往在静荷下具有很好塑性性能的材料，在冲击载荷下会呈现出脆性的性质。
此外在金属材料的冲击实验中，还可以揭示了静载荷时，不易发现的某结构特点和工作条件对机械性能的影响（如应力集中，材料内部缺陷，化学成分和加荷时温度，受力状态以及热处理情况等），因此它在工艺分析比较和科学研究中都具有一定的意义。
二、
指导老师：徐
三、
此实验可以看出低碳钢的冲击韧度远远大于铸铁，进一步说明铸铁是脆性材料，易碎。
四、
1、若临界压力的实测值远低于理论值，其主要原因是什么
有可能是V形支座的底线不在压杆的同一纵向对称平面内，也有可能是材料不均匀程度较大，压力偏心现象严重，导致临界压力实测值远低于理论值；
可能在装夹压杆时，压杆就有受力，有初始弯曲，受初始弯矩等因素的影响；
由于实验所用仪器精度较低，不能准确显示实际压力。
