螺旋桨知识
飞机螺旋桨的工作原理
飞机螺旋桨的工作原理飞机螺旋桨的工作原理是航空学领域中重要的基础知识之一。
螺旋桨作为气动力装置，通过旋转产生升力和推力，从而推动飞机前进。
在此范文中，我将详细介绍飞机螺旋桨的工作原理，并分点列出其相关知识。
一、螺旋桨的基本结构和构造- 螺旋桨由一系列叶片和旋转轴组成。
- 叶片通常采用空心状，具有空气动力学特性。
- 旋转轴连接螺旋桨与飞机的动力系统，如发动机或引擎。
二、螺旋桨的工作原理- 螺旋桨的旋转产生气流，使空气在叶片上面和下面形成压差。
- 在前进飞行状态下，螺旋桨向前推动飞机。
- 在垂直飞行状态下，螺旋桨产生升力，使飞机上升或下降。
- 螺旋桨通过改变叶片的角度和旋转速度，控制飞机的速度和高度。
三、螺旋桨叶片的工作原理- 叶片的形状和角度决定了其气动力学特性。
- 叶片一般分为前缘、背缘、后缘和旁缘。
- 前缘负责切割空气，背缘则形成气流分离，产生压差。
- 叶片的旁缘控制流体动力学特性，以提高螺旋桨的性能。
四、螺旋桨的调整机构- 螺旋桨的调整机构可以改变叶片的角度和旋转速度。
- 可调连杆机和液压机构是常见的调整机构。
- 螺旋桨的调整机构可以通过飞行员或自动化系统进行控制。
五、螺旋桨的性能和应用- 螺旋桨的性能直接影响飞机的速度、升力和稳定性。
- 高效的螺旋桨可以提高飞机的燃油效率。
- 螺旋桨广泛应用于民用和军用飞机，以及无人机和直升机等飞行器中。
六、螺旋桨的发展与未来挑战- 随着科技的发展，螺旋桨逐渐从传统的机械调整向电子调整过渡。
- 研究人员致力于提高螺旋桨的效率和降低噪音。
- 未来的挑战包括更高速度的飞行、更高效的能源利用和更环保的设计。
综上所述，飞机螺旋桨是飞机运行的核心部件之一，其工作原理涉及到气动力学、结构设计和控制系统等方面的知识。
掌握螺旋桨的工作原理对于机械工程师、航空工作者以及飞行员来说是非常重要的。
随着技术的不断发展，螺旋桨的性能将进一步优化，为航空事业作出更大贡献。
船舶螺旋桨知识
转轴方向的前进速度和旋转产生的切线速度合成。在螺旋桨半径r1和r2(r1<r2)两处各取极小一段，讨论桨叶上的气流情况。V—轴向速度；n—螺旋桨转速；φ—气流角，即气流与螺旋桨旋转平面夹角；α—桨叶剖面迎角；β—桨叶角，即桨叶剖面弦线与旋转平面夹角。显而易见β=α+φ。空气流过桨叶各小段时产生气动力，阻力ΔD和升力ΔL，合成后总空气动力为ΔR。ΔR沿飞行方向的分力为拉力ΔT，与旋螺桨旋转方向相反的力ΔP阻止螺旋桨转动。将整个桨叶上各小段的拉力和阻止旋转的力相加，形成该螺旋桨的拉力和阻止螺旋桨转动的力矩。从以上两图还可以看到。必须使螺旋桨各剖面在升阻比较大的迎角工作，才能获得较大的拉力，较小的阻力矩，也就是效率较高。螺旋桨工作时。轴向速度不随半径变化，而切线速度随半径变化。因此在接近桨尖，半径较大处气流角较小，对应桨叶角也应较小。而在接近桨根，半径较小处气流角较大，对应桨叶角也应较大。螺旋桨的桨叶角从桨尖到桨根应按一定规律逐渐加大。所以说螺旋桨是一个扭转了的机翼更为确切。从图中还可以看到，气流角实际上反映前进速度和切线速度的比值。对某个螺旋桨的某个剖面，剖面迎角随该比值变化而变化。迎角变化，拉力和阻力矩也随之变化。用进矩比“J”反映桨尖处气流角，J=V/nD。式中D—螺旋桨直径。理论和试验证明：螺旋桨的拉力(T)，克服螺旋桨阻力矩所需的功率(P)和效率(η)可用下列公式计算：T=Ctρn2D4P=Cpρn3D5η=J·Ct/Cp式中：Ct—拉力系数；Cp—功率系数；ρ—空气密度；n—螺旋桨转速；D—螺旋桨直径。其中Ct和Cp取决于螺旋桨的几何参数，对每个螺旋桨其值随J变化。图1—1—21称为螺旋桨的特性曲线，它可通过理论计算或试验获得。特性曲线给出该螺旋桨拉力系数、功率系数和效率随前进比变化关系。是设计选择螺旋桨和计算飞机性能的主要依据之一。从图形和计算公式都可以看到，当前进比较小时，螺旋桨效率很低。对飞行速度较低而发动机转速较高的轻型飞机极为不利。例如：飞行速度为72千米/小时，发动转速为6500转/分时，η≈32%。因此超轻型飞机必须使用减速器，降低螺旋桨的转速，提高进距比，提高螺旋桨的效率。
关于螺旋桨的一些知识
关于螺旋桨的一些知识螺旋桨是船舶和飞机等交通工具的重要部件，具有推动物体前进的功能。
在本文中，我们将介绍螺旋桨的工作原理、结构构造、选材等相关知识。
一、螺旋桨的工作原理螺旋桨依靠空气或水流动的原理产生推力，从而推动船舶或飞机前进。
其工作原理可简单归纳为以下几个方面：1. 流体动力学理论：根据流体动力学理论，螺旋桨叶片受到流体的作用会形成载荷，通过迎角改变和旋转速度调节，将动力转化为推进力。
2. 套氏定理：套氏定理指出，在涉及固定的螺旋桨时，液体或气体在进入螺旋桨以前，质量流率保持不变，但速度和压力会发生变化。
这种速度和压力的变化使得螺旋桨产生了推力。
二、螺旋桨的结构构造螺旋桨的结构构造通常由叶片、轴、轴套等组成。
1. 叶片：螺旋桨叶片是螺旋桨的最重要部分，其形状和数量会直接影响推力的大小和效率的高低。
通常，螺旋桨叶片会根据具体设计要求进行定制，以达到最佳的推进效果。
2. 轴和轴套：螺旋桨的轴起到支撑和固定作用，通常由高强度合金钢或碳纤维材料制成，以确保其在高速旋转时的安全可靠性。
轴套则用于固定轴与螺旋桨叶片的连接。
三、螺旋桨的选材螺旋桨的选材对于其使用寿命和推进效果有着重要影响。
常见的螺旋桨选材有以下几种：1. 铝合金：铝合金螺旋桨具有重量轻、制造成本低的优点，适用于速度较低的船舶和小型飞机。
2. 不锈钢：不锈钢螺旋桨在耐蚀性、强度和硬度方面表现出众，适用于海洋环境和高速航行的船舶和飞机。
3. 青铜：青铜螺旋桨具有较好的耐腐蚀性和抗磨损性能，适用于大型船舶和高负荷工况下的飞机。
四、螺旋桨的维护保养为了确保螺旋桨的正常运行和延长其使用寿命，维护保养工作至关重要。
以下是一些建议：1. 定期清洗：螺旋桨表面容易附着赘物，定期清洗可以减少其阻力，提高推进效率。
2. 检查叶片状态：定期检查螺旋桨叶片的变形、裂纹和磨损情况，及时修复或更换叶片，以确保其正常工作。
3. 螺母紧固：定期检查螺旋桨的连接螺母是否紧固，防止因螺母松动而导致螺旋桨脱落或异常运转。

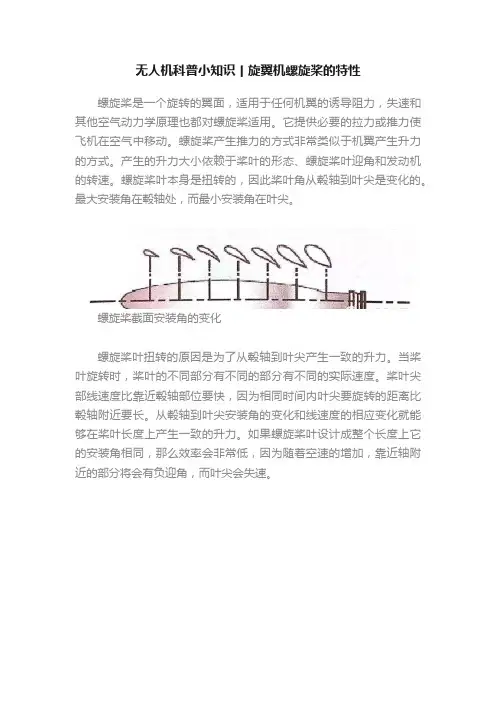

无人机科普小知识丨旋翼机螺旋桨的特性
无人机科普小知识丨旋翼机螺旋桨的特性螺旋桨是一个旋转的翼面，适用于任何机翼的诱导阻力，失速和其他空气动力学原理也都对螺旋桨适用。
它提供必要的拉力或推力使飞机在空气中移动。
螺旋桨产生推力的方式非常类似于机翼产生升力的方式。
产生的升力大小依赖于桨叶的形态、螺旋桨叶迎角和发动机的转速。
螺旋桨叶本身是扭转的，因此桨叶角从毂轴到叶尖是变化的。
最大安装角在毂轴处，而最小安装角在叶尖。
螺旋桨截面安装角的变化螺旋桨叶扭转的原因是为了从毂轴到叶尖产生一致的升力。
当桨叶旋转时，桨叶的不同部分有不同的部分有不同的实际速度。
桨叶尖部线速度比靠近毂轴部位要快，因为相同时间内叶尖要旋转的距离比毂轴附近要长。
从毂轴到叶尖安装角的变化和线速度的相应变化就能够在桨叶长度上产生一致的升力。
如果螺旋桨叶设计成整个长度上它的安装角相同，那么效率会非常低，因为随着空速的增加，靠近轴附近的部分将会有负迎角，而叶尖会失速。
螺旋桨各个截面同一角速度下不同的线速度轻型、微型无人机一般安装定距螺旋桨，大型、小型无人机根据需要可通过安装变距螺旋桨提高动力性能。
1.定距螺旋桨定距桨不能改变桨距。
这种螺旋桨，只有在一定的空速和转速组合下才能获得最好的效率。
另外，还可以把定距桨分为两种类型，爬升螺旋桨和巡航螺旋桨。
飞机是安装爬升螺旋桨还是巡航螺旋桨，依赖于它的预期用途。
(1)爬升螺旋桨有小的桨距，因此旋转阻力更少。
阻力较低导致转速更高，和具有更多的功率能力，在起飞和爬升时这增加了性能，但是在巡航飞行时降低了性能。
(2)巡航螺旋桨有高桨距，因此旋转阻力更多。
更多阻力导致较低转速，和较低的功率能力，它降低了起飞和爬升性能，但是增为了高速巡航飞行效率。
螺旋桨通常安装在轴上，这个轴可能是发动机曲轴的延伸。
在这种情况下，螺旋桨转速就和曲轴的转速相同了。
某些其他发动机，螺旋桨是安装在和发动机曲轴经齿轮传动的轴上。
这时，曲轴的转速就和螺旋桨的转速不同了。
轻型、微型无人机常用定距螺旋桨，尺寸通常用X×Y来表示，其中X代表螺旋桨直径，单位为英寸(in)，Y代表螺距，即螺旋桨在空气中旋转一圈桨平面经过的距离，单位为英寸(in)。

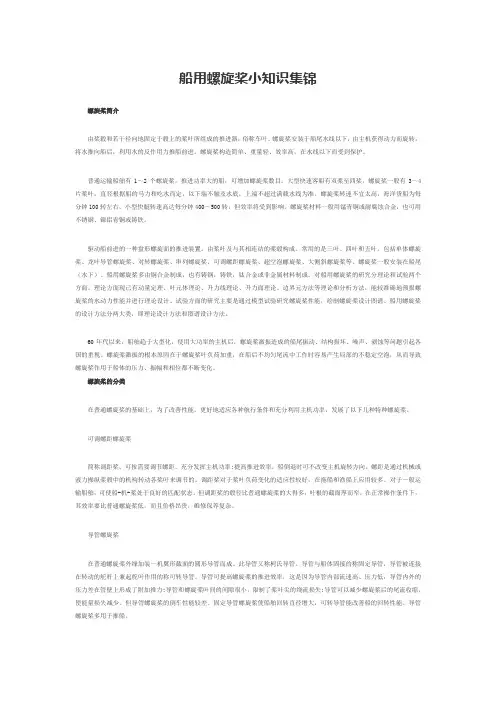

船用螺旋桨小知识集锦
船用螺旋桨小知识集锦螺旋桨简介由桨毂和若干径向地固定于毂上的桨叶所组成的推进器，俗称车叶。
螺旋桨安装于船尾水线以下，由主机获得动力而旋转，将水推向船后，利用水的反作用力推船前进。
螺旋桨构造简单、重量轻、效率高，在水线以下而受到保护。
普通运输船舶有1～2个螺旋桨。
推进功率大的船，可增加螺旋桨数目。
大型快速客船有双桨至四桨。
螺旋桨一般有3～4片桨叶，直径根据船的马力和吃水而定，以下端不触及水底，上端不超过满载水线为准。
螺旋桨转速不宜太高，海洋货船为每分钟100转左右，小型快艇转速高达每分钟400～500转，但效率将受到影响。
螺旋桨材料一般用锰青铜或耐腐蚀合金，也可用不锈钢、镍铝青铜或铸铁。
驱动船前进的一种盘形螺旋面的推进装置。
由桨叶及与其相连结的桨毂构成。
常用的是三叶、四叶和五叶。
包括单体螺旋桨、龙叶导管螺旋桨、对转螺旋桨、串列螺旋桨、可调螺距螺旋桨、超空泡螺旋桨、大侧斜螺旋桨等。
螺旋桨一般安装在船尾（水下）。
船用螺旋桨多由铜合金制成，也有铸钢，铸铁，钛合金或非金属材料制成。
对船用螺旋桨的研究分理论和试验两个方面。
理论方面现已有动量定理、叶元体理论、升力线理论、升力面理论、边界元方法等理论和分析方法，能较准确地预报螺旋桨的水动力性能并进行理论设计。
试验方面的研究主要是通过模型试验研究螺旋桨性能，绘制螺旋桨设计图谱。
船用螺旋桨的设计方法分两大类，即理论设计方法和图谱设计方法。
60年代以来，船舶趋于大型化，使用大功率的主机后，螺旋桨激振造成的船尾振动、结构损坏、噪声、剥蚀等问题引起各国的重视。
螺旋桨激振的根本原因在于螺旋桨叶负荷加重，在船后不均匀尾流中工作时容易产生局部的不稳定空泡，从而导致螺旋桨作用于船体的压力、振幅和相位都不断变化。
螺旋桨的分类在普通螺旋桨的基础上，为了改善性能，更好地适应各种航行条件和充分利用主机功率，发展了以下几种特种螺旋桨。
可调螺距螺旋桨简称调距桨，可按需要调节螺距，充分发挥主机功率;提高推进效率，船倒退时可不改变主机旋转方向。
螺旋桨工作原理
螺旋桨工作原理螺旋桨是船舶和飞机等交通工具中常见的推进装置，其工作原理是通过螺旋桨的旋转来产生推力，从而推动交通工具前进。
本文将详细介绍螺旋桨的工作原理及其相关知识。
一、螺旋桨的结构和组成螺旋桨一般由螺旋叶片、轴、轴套等部分组成。
螺旋叶片是螺旋桨的核心部分，其形状呈螺旋状，负责将水或空气推向后方。
轴是螺旋桨的支撑部分，负责将螺旋叶片与动力源相连接。
轴套则是螺旋桨的固定部分，负责固定螺旋叶片和轴。
二、螺旋桨的工作原理螺旋桨的工作原理可以分为两个方面：流体动力学和牛顿第三定律。
1.流体动力学当螺旋桨旋转时，螺旋叶片将水或空气推向后方。
根据流体动力学的原理，当螺旋叶片推动水或空气后退时，水或空气会产生相等大小的反作用力向前推动螺旋桨。
这种反作用力就是推力，它推动交通工具向前移动。
2.牛顿第三定律牛顿第三定律指出，任何作用力都会有一个同大小、反向的反作用力。
当螺旋桨旋转时，螺旋叶片向后推动水或空气的同时，水或空气也会向前推动螺旋叶片，产生一个相等大小的反作用力。
这个反作用力正是推力，用于推动交通工具前进。
三、螺旋桨的调整和优化为了使螺旋桨能够更有效地工作，需要对其进行调整和优化。
1.螺旋叶片角度的调整螺旋叶片角度的调整可以改变螺旋桨的推力大小和方向。
通过调整螺旋叶片的角度，可以使螺旋桨产生更大的推力，从而提高交通工具的速度和效率。
2.螺旋叶片数量的优化螺旋叶片数量的优化可以提高螺旋桨的效率。
一般情况下，螺旋桨叶片数量越多，推力越大，效率越高。
但是过多的叶片数量也会增加螺旋桨的阻力，影响交通工具的速度和效率。
3.螺旋桨材料的选择螺旋桨材料的选择可以影响螺旋桨的耐用性和性能。
常见的螺旋桨材料有铝合金、不锈钢等。
根据实际需求选择合适的材料，可以提高螺旋桨的使用寿命和性能。
四、螺旋桨的应用领域螺旋桨广泛应用于船舶、飞机、潜水艇等交通工具中，推动这些交通工具前进。
在船舶中，螺旋桨通过推动水的力量使船舶前进；在飞机中，螺旋桨通过推动空气的力量使飞机前进；在潜水艇中，螺旋桨通过推动水的力量使潜水艇下潜或浮起。
船螺旋桨原理
船螺旋桨原理船舶螺旋桨原理。
船舶螺旋桨是船舶推进系统的核心部件，它通过推进水流产生推进力，驱动船舶前进。
螺旋桨的工作原理是利用叶片受到水流的冲击产生的动力，从而推动船舶前进。
在航海领域，了解船舶螺旋桨的工作原理对于船舶设计和运行至关重要。
本文将介绍船舶螺旋桨的工作原理及其相关知识。
螺旋桨的结构。
船舶螺旋桨通常由螺旋桨轴、叶片和螺母等部件组成。
螺旋桨轴是螺旋桨的主要支撑部件，叶片则是产生推进力的部件。
螺旋桨的叶片通常呈螺旋状排列，可以根据船舶的设计需求进行调整。
螺母则用于固定叶片，使其能够顺利旋转并推动船舶前进。
螺旋桨的工作原理。
螺旋桨的工作原理可以简单地理解为利用叶片受到水流冲击产生的动力。
当螺旋桨轴带动叶片旋转时，水流将叶片推动，产生反作用力推动船舶前进。
螺旋桨的叶片设计和旋转方式直接影响着推进效率和船舶的性能。
通过改变叶片的角度和数量，可以调整螺旋桨的推进力和效率，以适应不同船舶的需求。
螺旋桨的推进原理。
螺旋桨的推进原理是基于牛顿第三定律，即作用力和反作用力相等而方向相反。
当螺旋桨叶片旋转时，叶片受到水流的冲击产生推进力，同时也会产生反作用力。
这种反作用力将推动船舶向相反的方向移动，从而实现船舶的推进。
螺旋桨的推进原理是船舶动力学的基础，也是船舶推进系统设计的重要依据。
螺旋桨的效率影响因素。
螺旋桨的推进效率受到多种因素的影响，包括螺旋桨的设计、叶片的形状、旋转速度、水流情况等。
合理的螺旋桨设计和优化可以提高船舶的推进效率，减少能源消耗，降低排放。
因此，船舶设计师和船东需要充分考虑螺旋桨的工作原理和影响因素，以提高船舶的性能和经济性。
螺旋桨的发展趋势。
随着船舶工程技术的不断发展，螺旋桨的设计和制造技术也在不断进步。
未来，螺旋桨可能会向着更高效、更节能、更环保的方向发展。
新材料的应用、先进制造工艺的改进将为螺旋桨的发展提供新的机遇和挑战。
同时，智能化技术的应用也将为螺旋桨的运行和维护带来更多便利。
螺旋桨的工作原理
螺旋桨的工作原理螺旋桨是船舶、飞机、汽车等交通工具上使用的一种动力装置，主要通过将水流、气流产生反作用力以推动交通工具移动。
螺旋桨的工作原理基于牛顿第三定律——在自然界中，任何两个物体之间的作用力是相等且方向相反的。
一、螺旋桨的结构一个标准的螺旋桨由螺旋片、轴、锥体和螺母等部件组成。
螺旋片是一个弯曲且较厚的金属板，其形状、数量和角度均根据使用环境、工作条件、负载要求等因素决定。
轴是螺旋桨的支撑结构，它准确地固定于交通工具的主体结构上。
锥体是螺旋桨的端部，可以用于调节水流或气流的进入角度。
螺母是固定螺旋桨的螺纹结构，可以通过旋转达到拧紧或松开螺旋桨的目的。
二、螺旋桨的工作原理螺旋桨的工作原理可以如下阐述：1. 当螺旋桨开始转动时，螺旋片就开始推动水流或气流。
2. 螺旋片将水流或气流反向推回，导致一个与运动方向相反的反作用力。
3. 这个反作用力推动了船舶、飞机或汽车等设备向前移动。
4. 螺旋桨的角度和数量会影响其性能。
较小的角度通常会产生更高的速度，而较大的角度则可以提供更大的推力。
5. 在水中，螺旋桨的浸没深度也影响其性能。
如果螺旋桨太浅，则水流会变得更加混乱，导致推力减弱。
6. 螺旋桨也需要具有足够的速度和转动力量，才能够产生足够的推力。
三、螺旋桨的应用除了在船舶、飞机、汽车等传统交通工具中使用之外，螺旋桨还有许多其他的应用。
例如，它们可以用于水力发电、水处理、污水处理和化学工艺等领域。
在这些领域中，螺旋桨通常被设计为很长且相互交错的形状，以便处理大量的物质并从流体中分离各种杂质。
总的来说，螺旋桨的工作原理是基于运用流体力学、机械学和物理学知识，从而实现产生反作用力的目的。
尽管螺旋桨结构和使用环境有很大的差异，但其核心原理是相同的，即通过产生推力来推动设备在水或空气中移动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
空气螺旋桨把发动机旋转作功形式转变为直线作功形式；把发动机的功率转变为拉动飞机前进的有效功率。
它的工作效率及与发动机有配合程度，直接影响模型飞机的性能。
在航模竞技比赛中，出于追求动力组极限水平的需要，对螺旋桨的要求更为“苛刻”；因此以“量体裁衣”手工方式制作螺旋桨的好处显而易见。
航模初学者能够扎实地掌握这一手艺很有必要。
本文以一个直径（D）200mm、几何桨距（H）120mm的两叶等距螺旋桨（适用于装有1.5cc 压燃式发动机或2.5cc电热式发动机的特技模型飞机）为例，介绍削制螺旋桨的方法。
一、螺旋桨的一些基础概念
当我们把螺旋桨看成是一个一面旋转一面前进的机翼时，就能借助已知的空气动力学常识，直观地理解螺旋桨的基本工作原理。
1．桨距、动力桨距和几何桨距
桨距：从广义而言，可以理解为螺旋桨旋转一周沿桨轴方向所通过的直线距离。
习惯上螺旋桨70%半径处的桨距值为“称呼值”，它具有标示意义。
动力桨距（Hg）：桨叶旋转一周模型飞机所通过的距离（见图1）。
设计螺旋桨时首先要确定动力桨距值。
几何桨距：（H）：桨叶弦线迎角为零时，螺旋桨旋转一周所前进的距离（也见图1）。
它体现了桨叶角的实际大小，是“看得见、摸得着”的实际参数。
航模图纸上一般都标出几何桨距，是消制螺旋桨的主要依据。
2．动力桨距和几何桨距的关系
由于螺旋桨工作在接近于有利迎角下，与零度迎角之间的角差的存在，因此动力桨距值必然小于几何桨距值。
几何桨距和动力桨距的关系是：几何桨距（H）= 1.1 ~ 1.3倍动力桨距（Hg）。
也就是说，设计模型飞机时，动力桨距确定后，可以通过上述公式概略估算出螺旋桨的几何桨距。
3．通常使用的螺旋桨是各段几何桨距值相等的所谓等距桨。
它的优点是设计、制作比较容易；缺点是工作效率劣于不等距桨。
由于不等距桨各段的几何桨距值和桨角均不一样，尽管其效率高，但制作的难度大。
故初学者从削等距桨起步较为稳妥。
4．桨叶角（β）：桨叶角是指桨叶剖面弦线与旋转平面之间的夹角。
5．几何桨距和桨叶角的关系
几何桨距和桨叶角直接关联，是同一个问题的两种表达方式。
几何桨距强调的是总体，桨叶角强调的是局部。
就等距螺旋桨而言，桨叶角随其在螺旋桨半径方向上所处位置的不同而异；随着由桨根到桨尖方向的逐渐位移，桨叶角渐渐有规律地减小。
（图2）
二．螺旋桨的外形特征
螺旋桨外形特征的形成，是基本原理、使用要求和材料三个因素相统一的结果。
信托这些特征在脑子里建立起螺旋桨的“思维模型”，会使实际操作有的放矢。
1．桨叶的剖面
由于桨叶弦长很小，剖面很薄，航模爱好者以往对螺旋桨剖面形状的研究较少，大多根据粗略感觉和“两个桨叶对称”原则一带而过。
但为了追求高效率，有必要对螺旋桨剖面进行探讨。
螺旋桨工作效率最高和一段在60% ~ 80%半径处。
这一段一般为桨叶的最宽处，桨叶厚度约为弦长的12%。
桨尖的弦长比较小，厚度约为10%。
故靠近桨尖部分应注重减小阻力。
桨根部分的线速度小，工作效率低，这部分桨叶剖面主要应服从保持强度和刚度的需要。
图3为螺旋桨的几个典型剖面。
图4为桨叶最宽处我桨尖的剖面（笔者设计；坐标见表1、表2）。
其最高点在35%弦长处。
从理论上考虑，最高点应在25%左右为佳；而从工艺上看，最高点太靠前可能使桨叶中段的最大垂直厚度超过桨根厚度，形成凸起，使桨的外形不合理。
35%是综合权衡的结果。
2．桨叶角的变化规律决定了桨叶呈一扭曲的片状：下弧表面大部分为一次曲面；上弧大部分为二次曲面。
桨毂上下弧和桨尖端面为平面（图5）。
3．为了结构强度的合理化，桨根处的剖面最厚，随着向桨尖处位移而逐渐减薄。
把握住桨根处上弧最高点线和下弧靠近桨根处后缘线的位置和走向（见图5）是关键。
上弧最高点线太靠前会使桨根截面积减少，削弱强度；下弧后缘线靠后，不但降低了桨根强度，还使桨根处的桨距不能达到（小于）设计值。
这两条线如划得合理，就基本能肖桨进出现“思圆行方”式的纰漏。
三．削制螺旋桨的主要步骤
制作螺旋桨的木材用桦木、榉木、色木或柞木等；其中最常用的是桦木。
1．通过作图法（图6）求出前缘最大高度后加上约2毫米即为桨木厚度。
这个螺旋桨的桨木是8×22×200（毫米）桦木。
木材的纹理要顺直，把较平整的一面作为下弧，并在平整的工作台上铺一细砂纸进一步磨平作为基准面。
2．在钻台上用直径Φ5的钻头在桨木上弧中心点打孔（图7 - 1）。
做一划中心线的辅助工具（图8），把它穿在已穿过桨木中心孔的5mm钻头柄上，紧贴桨木上弧。
用大头钉穿过两端的小孔在桨木上扎两个小记号（图7 – 2）；再借助记号划出中心线（图7 – 3）。
3．依照正面样板，在桨木上弧画出桨的正面（俯视）投影（图7 – 4）。
为了做到螺旋桨完成后两个桨叶长度完全相等，最好在桨在之外另延长5毫米；待桨削好，涂敷涂料前重新用正面样板在下弧划上端面线，用手工锯沿线截断；再仔细把截面磨齐（插图中未画出这一步骤）。
4．把划好线的桨木夹在台钳上，用手工锯沿线的外沿（距离尽量小）概略锯出桨的俯视投影轮廓；再用细木锉和钢锉进一步加工修整；最后用覆上细沙纸的砂纸板打磨到位，桨的正投影即完成（图7 – 5）。
应仔细检查、切实做到两个桨叶投影面积完全一致，且所有边缘面和基准面垂直。
5．在下弧划出靠近桨根部分的后缘线；在侧面概略划出前缘线（图7 – 6）。
6．用手工锯在下弧面上锯出开口，用扁铲粗略地铲去就去除的部分；用细木锉修整后，用桨距规对桨叶角进行测量、修正（图9）；待接近设计值时，改用钢锉和砂纸板对桨叶角进行细加工，直到符合设计值。
桨距规可以参照图10用有机玻璃自制。
图7 – 7为桨叶下弧的保留部分和去除部分。
