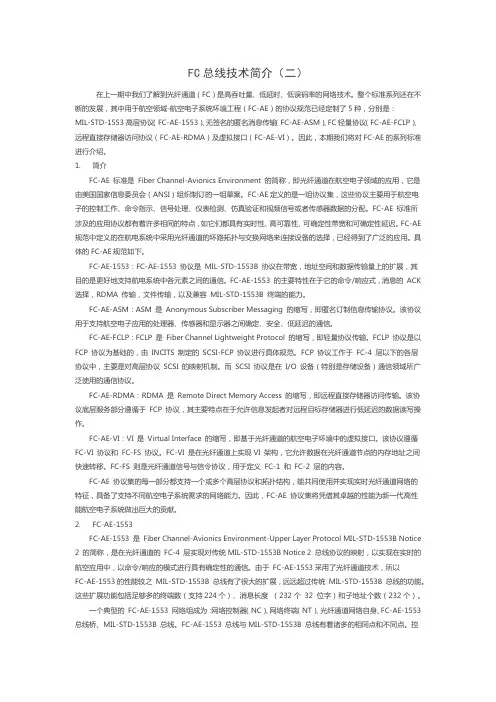

FC总线技术简介(二)
FC总线技术简介（二）在上一期中我们了解到光纤通道（FC）是高吞吐量、低延时、低误码率的网络技术。
整个标准系列还在不断的发展，其中用于航空领域-航空电子系统环境工程（FC-AE）的协议规范已经定制了5种，分别是：MIL-STD-1553高层协议（FC-AE-1553）、无签名的匿名消息传输（FC-AE-ASM）、FC轻量协议（FC-AE-FCLP）、远程直接存储器访问协议（FC-AE-RDMA）及虚拟接口（FC-AE-VI）。
因此，本期我们将对FC-AE的系列标准进行介绍。
1. 简介FC-AE 标准是Fiber Channel-Avionics Environment 的简称，即光纤通道在航空电子领域的应用，它是由美国国家信息委员会（ANSI）组织制订的一组草案。
FC-AE定义的是一组协议集，这些协议主要用于航空电子的控制工作、命令指示、信号处理、仪表检测、仿真验证和视频信号或者传感器数据的分配。
FC-AE 标准所涉及的应用协议都有着许多相同的特点，如它们都具有实时性、高可靠性、可确定性带宽和可确定性延迟。
FC-AE 规范中定义的在航电系统中采用光纤通道的环路拓扑与交换网络来连接设备的选择，已经得到了广泛的应用。
具体的FC-AE规范如下。
FC-AE-1553：FC-AE-1553 协议是MIL-STD-1553B 协议在带宽，地址空间和数据传输量上的扩展，其目的是更好地支持航电系统中各元素之间的通信。
FC-AE-1553 的主要特性在于它的命令/响应式，消息的ACK 选择，RDMA 传输，文件传输，以及兼容MIL-STD-1553B 终端的能力。
FC-AE-ASM：ASM 是Anonymous Subscriber Messaging 的缩写，即匿名订制信息传输协议。
该协议用于支持航空电子应用的处理器、传感器和显示器之间确定、安全、低延迟的通信。
FC-AE-FCLP：FCLP 是Fiber Channel Lightweight Protocol 的缩写，即轻量协议传输。
Aeris 综合性能测试用器说明书
CAUTION: The AP2 is designed to be maintenance free and should not be disassembled. The pyramid dome on the foot is permanently attached to the pylon (main and top) spring and should not be removed.
Contraindications
• Build height below 6.75 in. (17 cm) • Patients weighing over 330 lbs. (150 kg)
The device is intended for single patient use only.
Performance Characteristics
CAUTION: Abnormal or improper environmental conditions will lead to malfunctioning and damage of the prosthesis and is not covered under the warranty of the device. This prosthetic/orthotic component must not be subjected to dust/debris, liquids other than fresh water, abrasives, vibration, activities which would damage the biological limb, or prolonged, extreme temperatures (< -5 °C or > 50 °C). Do not allow debris or liquids to remain in the prosthesis and its components during use. Rinse the foot with fresh water and dry immediately after exposure.
FC-AE-ASM协议综述
迟量级小于ＩＯｔａｓ，支持非应答方式与传感器数据传输，满足快速交付的性能等级要求。 （３）灵活的拓扑：光纤通道定义的物理连接拓扑为：①点到点。②共享介质仲裁环拓扑。③分组 交换网拓扑。可用相同的硬件建立起上述的任何拓扑，这使得可以根据所需的连接特性选择相应的
王一帆１，邱昆２，李永刚３
电子科技大学宽带光纤传榆与通信网技术教育部重点实验室，四川，成都，６１１７３１ １ｗａｎｇｙｉｆａｎ２８＠ｕｅｓｔｃ．ｅｄｕ．∞，。ｋｑｉｕ＠ｕｅｓｔｅ．ｅｄｕ．ｃｎ，’ｙｓｌ＠ｕｅｓｔｃ．ｅｄｕ。∞
摘要：该文研究了ＦＣ－ＡＥ（Ｆｉｂｒｅ Ｃｈａｎｎｅｌ－Ａｖｉｏｎｉｃｓ Ｅｎｖｉｒｏｎｍｅｎｔ）基本内容及特点，并从系统建 设的角度对ＦＣ－ＡＥ．ＡＳＭ（Ｆｉｂｒｅ Ｃｈａｎｎｅｌ－Ａｖｉｏｍｃｓ Ｅｎｖｉｒｏｎｍｅｎｔ－Ａｎｏｎｙｍｏｕｓ Ｓｕｂｓｃｒｉｂｅｒ Ｍｅｓｓａｇｅ）协议进行了综合论述，包括其基本特点．帧格式，以及该协议的适用范围，对该 协议在网络中具体应用提出了一定要求，并对差错控制给予了建议。 关键词：光纤通道，ＦＣ－ＡＥ，ＦＣ．ＡＥ．ＡＳＭ，拓扑结构，服务
ＦＣ．ＡＥ．ＡＳＭ协议要求：每一条消息都源自单序列单向的交换，接收端可以预测该消息以预定的
速率将要到达，但是并不知道该消息的确切物理来源，因此所有消息均需使用未经请求的信息类型。 来源于多个发送方的单一独立消息只能形成来源于不同发送方的单一独立的帧序列，如果出现多帧
序列的情况，则这些消息必须来源于同一发送方。每序列的第一条帧的相对偏移量必须置为０，相 对偏移量必须包含序列中所有之前有效载荷的总和，所有帧的ＡＳＭ头部将会在重新组合前被去掉。
４．结束语
佳能 FSE 序列电子测试设备操作手册说明书
Test and MeasurementDivisionOperating ManualSPECTRUM ANALYZERFSEA20/301065.6000.20/30FSEM20/301080.1505.20/1079.8500.30FSEB20/301066.3010.20/30FSEK20/301088.1491.20/1088.3494.30ContentsFind TopicsFront and Rear View of FSEBrief Introduction: How to use this CD-ROMRelease Notes for Firmware Version 1.65Printed in the FederalRepublic of GermanyFSE Contents Overview Contents OverviewContentsIndexData SheetSafety InstructionsEC Certificate of ConformitySupplement to Data SheetFront and Rear View of FSEChapter 1:Preparation for UseChapter 2:Manual OperationChapter 3:Remote ControlChapter 4:MaintenanceChapter 5:Performance TestAnnex A:InterfacesAnnex B:List of Error MessagesAnnex C:List of CommandsAnnex D:Programming ExampleAnnex E:EmulationFSE Contents Overview Diagrams, Lists, Overviews...Table of contentsList of figuresList of tablesFront view of FSERear view of FSEMenu overviewList of commands (remote control)Softkeys with IEC/IEEE-bus assignmentList of error messagesFSE ContentsContentsIndexData Sheet1 Preparing for Operation1.1 Description of Front and Rear Panel Views.....................................................................1.1-11.1.1 Front View..................................................................................................................1.1-11.1.2 Rear View.................................................................................................................1.1-131.2 Start-Up...............................................................................................................................1.2-11.2.1 Unpacking the Instrument..........................................................................................1.2-11.2.2 Instrument Setup........................................................................................................1.2-11.2.2.1 Stand-alone Operation..................................................................................1.2-11.2.2.2 19" Rack Installation......................................................................................1.2-11.2.3 EMI Protection Measures...........................................................................................1.2-21.2.4 Connecting to AC Power............................................................................................1.2-21.2.5 AC Power Line Fuses.................................................................................................1.2-21.2.6 Instrument On/Off.......................................................................................................1.2-21.2.7 Battery-Powered Memory...........................................................................................1.2-11.3 FunctionalTest...................................................................................................................1.3-11.4 Connecting a Mouse..........................................................................................................1.4-11.5 Connecting an External Keyboard....................................................................................1.5-11.6 Connecting an Output Device...........................................................................................1.6-11.7 FirmwareUpdate................................................................................................................1.7-11.8 Options................................................................................................................................1.8-11.8.1 Option FSE-B17 – Second IEC/IEEE Interface..........................................................1.8-11.8.1.1 Installing the software....................................................................................1.8-11.8.1.2 Operation.......................................................................................................1.8-11.8.2 Option FSE-B5 - FFT Filter........................................................................................1.8-21.8.2.1 Prerequisites..................................................................................................1.8-21.8.2.2 Enabling the option........................................................................................1.8-21.8.3 Option FSE B16 – Ethernet Adapter..........................................................................1.8-31.8.3.1 Hardware Installation.....................................................................................1.8-31.8.3.1.1 BNC (Thin Ethernet, CheaperNet; FSE-B16 Var. 03).................1.8-31.8.3.1.2 AUI (Thick Ethernet; FSE B16 Var. 02).......................................1.8-41.8.3.1.3 RJ45 (UTP, 10BaseT, Western Connector)................................1.8-4Contents FSE1.8.3.2 Software Installation......................................................................................1.8-51.8.3.2.1 Installation of Network Drivers.....................................................1.8-5a) ODI................................................................................1.8-5b) NDIS................................................................................1.8-6c) Packet Drivers.........................................................................1.8-81.8.3.2.2 Installation of Network Operating System...................................1.8-8a) NOVELL NETWARE...............................................................1.8-8b) MICROSOFT NET................................................................1.8-10c) TCP/IP..............................................................................1.8-10d) KERMIT..............................................................................1.8-111.8.3.3 Operation.....................................................................................................1.8-111.8.3.3.1 NOVELL....................................................................................1.8-111.8.3.3.2 MICROSOFT.............................................................................1.8-131.8.3.3.3 TCP/IP.......................................................................................1.8-151.8.3.3.4 FTP............................................................................................1.8-151.8.3.3.5 KERMIT.....................................................................................1.8-162 Manual OperationExamples.....................................................................................................2.1-12.1 Measurement2.1.1 Level and Frequency Measurements.........................................................................2.1-12.1.1.1 Measurement Task........................................................................................2.1-12.1.1.2 Important Spectrum Analyzer Functions.......................................................2.1-22.1.1.3 Sweep, Level and Frequency Measurements – Example 1........................2.1-22.1.1.4 Sweep, Level and Frequency Measurements – Example 2........................2.1-62.1.1.5 Level Measurement Accuracy.......................................................................2.1-82.1.2 Measurement of Harmonic Separation......................................................................2.1-92.1.2.1 Measurement Task........................................................................................2.1-92.1.2.2 Important Spectrum Analyzer Functions.....................................................2.1-102.1.2.3 Measurement Procedure - Harmonic Separation – Example 1.................2.1-112.1.2.4 Measurement Procedure - Harmonic Separation – Example 2...................2.1-162.1.2.5 Measurement Procedure - Harmonic Separation – Example3.................2.1-202.1.3 Measurement of Intermodulation Distortions...........................................................2.1-242.1.3.1 Measuring Task...........................................................................................2.1-242.1.3.2 Important Spectrum-Analyzer Functions.....................................................2.1-252.1.3.3 Measurement...............................................................................................2.1-262.1.4 Time-domain Measurements with Pulsed Signals...................................................2.1-312.1.4.1 Measuring Task...........................................................................................2.1-312.1.4.2 Important Spectrum Analyzer Functions.....................................................2.1-312.1.4.3 Measurement...............................................................................................2.1-32Overview...................................................................................................................2.2-12.2 Menu2.2.1 System Key Group.....................................................................................................2.2-12.2.2 Configuration Key Group............................................................................................2.2-32.2.3 Hardcopy Key Group..................................................................................................2.2-52.2.4 Frequency Key Group................................................................................................2.2-62.2.5 Level Key Group, Input Key........................................................................................2.2-82.2.6 Marker Key Group....................................................................................................2.2-102.2.7 Lines Key Group.......................................................................................................2.2-14FSE Contents2.2.8 Trace Key Group......................................................................................................2.2-152.2.9 Sweep Key Group....................................................................................................2.2-162.2.10 Memory Key Group..................................................................................................2.2-182.2.11 User Key Group.......................................................................................................2.2-202.3 Basic Steps of Operation...................................................................................................2.3-12.3.1 The Screen.................................................................................................................2.3-22.3.1.1 Diagram Area................................................................................................2.3-32.3.1.2 Split Screen...................................................................................................2.3-92.3.1.3 Softkey Area................................................................................................2.3-102.3.2 Changing the Menu..................................................................................................2.3-112.3.3 Setting the Parameters.............................................................................................2.3-132.3.3.1 Data Entry....................................................................................................2.3-132.3.3.1.1 Numeric Keypad on the Front Panel.........................................2.3-132.3.3.1.2 Roll-key and Cursor Keys..........................................................2.3-142.3.3.2 Entry Windows.............................................................................................2.3-152.3.3.2.1 Setting Up the Entry Window.....................................................2.3-152.3.3.2.2 Editing of Numeric Parameters.................................................2.3-162.3.3.2.3 Editing of Alphanumeric Parameters.........................................2.3-172.3.3.2.4 Help Line Editor.........................................................................2.3-172.3.3.3 Table Entry..................................................................................................2.3-172.3.3.3.1 Shifting Mode.............................................................................2.3-182.3.3.3.2 Editing Mode..............................................................................2.3-182.3.4 Disabling the Control Elements - HOLD Key............................................................2.3-192.3.5 Setting the Stepsize - STEP Key..............................................................................2.3-202.3.6 Mouse and External Keyboard Control.....................................................................2.3-212.3.6.1 External Keyboard Control...........................................................................2.3-212.3.6.2 Data Entry Windows with Mouse Control....................................................2.3-212.3.6.3 Mouse Control of Further Display Elements.................................................2.3-212.4 General Configuration – SYSTEM and CONFIGURATION Key Groups........................2.4-12.4.1 FSE Initial Configuration – PRESET Key...................................................................2.4-12.4.2 Display Configuration – DISPLAY Key.......................................................................2.4-22.4.2.1 Display Screen Mode Selection.....................................................................2.4-32.4.2.2 Measurement Window Coupling...................................................................2.4-42.4.2.3 Display Screen Configuration........................................................................2.4-52.4.3 FSE Calibration – CAL Key........................................................................................2.4-82.4.3.1 Calibration Function Calls..............................................................................2.4-92.4.3.2 Calibration Results......................................................................................2.4-112.4.4 Instrument Status and Measurement Parameters – INFO Key...............................2.4-122.4.4.1 Firmware Versions.......................................................................................2.4-122.4.4.2 Hardware Configuration and Options..........................................................2.4-132.4.4.3 Self Test......................................................................................................2.4-142.4.4.4 System Messages.......................................................................................2.4-152.4.5 Mode Selection – MODE Key...................................................................................2.4-16Contents FSE2.4.6 Preliminary Setup and Interface Configuration – SETUP Key .................................2.4-182.4.6.1 Using Transducers......................................................................................2.4-182.4.6.1.1 Activating Transducer Factors and Transducer Sets................2.4-192.4.6.1.2 New Entry and Editing of Transducer Factors...........................2.4-212.4.6.1.3 New Entry and Editing of Transducer Sets................................2.4-252.4.6.2 External Reference Oscillator.......................................................................2.4-292.4.6.3 Enabling Firmware Options..........................................................................2.4-292.4.6.4 Programming the Interface Configuration and Time....................................2.4-302.4.6.4.1 IEC Bus Address Selection..........................................................2.4-312.4.6.4.2 Switching the Beeper ON/OFF.....................................................2.4-312.4.6.4.3 User Port Configuration................................................................2.4-322.4.6.4.4 Serial Interface Configuration.......................................................2.4-332.4.6.4.5 Setting Date and Time..................................................................2.4-362.4.6.4.6 Mouse Configuration....................................................................2.4-372.4.6.4.7 External Keyboard Configuration..................................................2.4-382.4.6.5 Service Functions.........................................................................................2.4-392.5 Status Display-Remote/Manual Control – STATUS Key Group .....................................2.5-12.6 Measurement Documentation –HARDCOPY Key Group...................................................2.6-12.6.1 Printing Data – START Key........................................................................................2.6-12.6.2 Printing Configuration – SETTINGS Key....................................................................2.6-22.6.2.1 Selection of Displayed Elements and Colour Settings..................................2.6-32.6.2.2 Selection of Hardcopy Format.......................................................................2.6-42.6.2.3 Entry of Comment Text .................................................................................2.6-52.6.2.4 Selection and Configuration of the Output Device.........................................2.6-62.7 Saving and Recalling Data Sets – MEMORY Key Group ................................................2.7-12.7.1 Configuration of Memory – CONFIG Key ..................................................................2.7-32.7.2 Saving Data Sets – SAVE Key ..................................................................................2.7-52.7.2.1 Selecting the Data Set for Storage................................................................2.7-62.7.2.2 Selecting the Partial Data Set for Storage.....................................................2.7-82.7.3 Recalling of Data Sets – RECALL Key......................................................................2.7-92.7.3.1 Selecting the Data Set for Recalling............................................................2.7-102.7.3.2 Building a Data Set......................................................................................2.7-122.8 Macros – USER Key ...........................................................................................................2.8-12.8.1 Fundamentals.............................................................................................................2.8-12.8.2 Starting Macros..........................................................................................................2.8-22.8.3 Defining Macros .........................................................................................................2.8-32.9 Analyzer Mode....................................................................................................................2.9-12.9.1 Frequency and Span Selection – FREQUENCY Key Group .....................................2.9-12.9.1.1 Start Frequency – START Key ......................................................................2.9-12.9.1.2 Stop Frequency – STOP Key ........................................................................2.9-22.9.1.3 Center Frequency – CENTER Key ................................................................2.9-32.9.1.4 Center Frequency Step Size..........................................................................2.9-52.9.1.5 Frequency Span – SPAN Key .......................................................................2.9-72.9.1.6 Display Zoom.................................................................................................2.9-9FSE Contents2.9.2 Level Display and RF Input Configuration – LEVEL Key Group...............................2.9-102.9.2.1 Reference Level – REF key.........................................................................2.9-102.9.2.2 Display Units................................................................................................2.9-122.9.2.3 Level Range – RANGE Key.........................................................................2.9-152.9.2.4 RF Input Configuration – INPUT Key..........................................................2.9-162.9.3 Marker Functions – MARKER Key Group................................................................2.9-192.9.3.1 Main Markers– NORMAL Key.....................................................................2.9-192.9.3.1.1 LF Demodulation.......................................................................2.9-232.9.3.1.2 Frequency Measurement...........................................................2.9-252.9.3.1.3 Noise Power Density Measurement..........................................2.9-262.9.3.1.4 Channel Power Measurements.................................................2.9-272.9.3.1.4.1 Channel Configuration..........................................2.9-282.9.3.1.4.2 Channel Power Measurement..............................2.9-312.9.3.1.4.3 Signal / Noise Power Measurement......................2.9-332.9.3.1.4.4 Adjacent Channel Power.......................................2.9-352.9.3.1.4.5 Occupied Bandwidth Measurement......................2.9-362.9.3.1.4.6 Parameters for Channel Power Measurements /Configuration.........................................................2.9-372.9.3.1.5 Marker Step Size.......................................................................2.9-392.9.3.2 Delta Markers – DELTA Key.......................................................................2.9-402.9.3.2.1 Phase Noise Measurement.......................................................2.9-432.9.3.2.2 Delta-Marker Step Size - STEP Key..........................................2.9-442.9.3.3 Search Functions – SEARCH Key..............................................................2.9-452.9.3.3.1 Summary Marker.......................................................................2.9-512.9.3.4 Instrument Parameter Changes via Markers – MKRÐ Key......................2.9-542.9.4 Setup of Display and Limit Lines – LINES Key Field................................................2.9-562.9.4.1 Display Lines – D LINES Key......................................................................2.9-562.9.4.2 Limit Lines – LIMITS Key.............................................................................2.9-592.9.4.2.1 Limit Line Selection...................................................................2.9-602.9.4.2.2 Entry and Editing of Limit Lines.................................................2.9-632.9.5 Trace Selection and Setup –TRACE Key Group......................................................2.9-682.9.5.1 Measurement Function Selection - TRACE 1 to 4 key................................2.9-682.9.5.2 Detector Selection.......................................................................................2.9-732.9.5.3 Quasi Analog Display..................................................................................2.9-772.9.5.4 Mathematical Functions for Traces.............................................................2.9-772.9.6 Sweep Control – SWEEP Key Group.......................................................................2.9-792.9.6.1 Coupled Settings – COUPLING Key...........................................................2.9-792.9.6.1.1 Setting and Coupling the Coupling Resolution,Video Bandwidth and Sweep Time............................................2.9-802.9.6.1.2 Sweep Coupling Ratio...............................................................2.9-852.9.6.2 Sweep Trigger – TRIGGER Key..................................................................2.9-872.9.6.3 Sweep Setup – SWEEP Key.......................................................................2.9-892.9.6.3.1 Gated Sweep.............................................................................2.9-912.9.6.3.2 Sweep Blanking – Gap Sweep..................................................2.9-97Contents FSE 3 Remote Control3.1 Introduction.........................................................................................................................3.1-1Instructions................................................................................................................3.2-13.2 Brief3.3 Switchover to Remote Control..........................................................................................3.3-13.3.1 Remote Control via IEC Bus......................................................................................3.3-13.3.1.1 Setting the Device Address...........................................................................3.3-13.3.1.2 Indications during Remote Control................................................................3.3-13.3.1.3 Return to Manual Operation..........................................................................3.3-23.3.2 Remote Control via RS-233.2-Interface.....................................................................3.3-33.3.2.1 Setting the Transmission Parameters...........................................................3.3-33.3.2.2 Indications during Remote Control................................................................3.3-33.3.2.3 Return to Manual Operation..........................................................................3.3-3Messages.............................................................................................................3.4-13.4 IEC-Bus3.4.1 Interface Messages....................................................................................................3.4-13.4.2 Device Messages (Commands and Device Responses)...........................................3.4-23.5 Structure and Syntax of the Device Messages................................................................3.5-13.5.1 SCPI Introduction.......................................................................................................3.5-13.5.2 Structure of a Command............................................................................................3.5-13.5.3 Structure of a Command Line....................................................................................3.5-43.5.4 Responses to Queries................................................................................................3.5-43.5.5 Parameter...................................................................................................................3.5-53.5.6 Overview of Syntax Elements....................................................................................3.5-63.6 Description of Commands.....................................................................................................3.6-13.6.1 Notation.......................................................................................................................3.6-13.6.2 Common Commands..................................................................................................3.6-43.6.3 ABORt Subsystem.......................................................................................................3.6-73.6.4 CALCulate Subsystem.................................................................................................3.6-73.6.4.1 CALCulate:DELTamarker Subsystem............................................................3.6-83.6.4.2 CALCulate:DLINe Subsystem......................................................................3.6-143.6.4.3 CALCulate:FEED Subsystem.......................................................................3.6-173.6.4.4 CALCulate:FORMat Subsystem...................................................................3.6-183.6.4.5 CALCulate:LIMit Subsystem........................................................................3.6-193.6.4.6 CALCulate:MARKer Subsystem...................................................................3.6-323.6.4.7 CALCulate:MATH Subsystem......................................................................3.6-513.6.4.8 CALCulate:UNIT Subsystem........................................................................3.6-523.6.5 CALibration Subsystem.............................................................................................3.6-533.6.6 CONFigure Subsystem..............................................................................................3.6-553.6.6.1 CONFigure:BTS Subsystem........................................................................3.6-553.6.6.2 CONFigure:BURSt Subsystem....................................................................3.6-593.6.6.3 CONFigure:MS Subsystem..........................................................................3.6-61。
基于FC-AE-ASM总线的通用分析软件的开发
Abstract： In the repair research of new type airborne avionics data buses, in order to solve the problems that the traditional bus analysis codes have poor generality and can't be used in different products, a method which unifies the ICD format and data structures is presented, and a kind of FC-AE-ASM bus universal analysis soft ware composed of the database management module, data analysis module and data display module is designed by applying the database technique and the software development technique synthetically. The software can re alize the generation or import of ICD database, data automatic analysis and display. The test shows that the soft ware achieves generality of bus data analysis method, and can be widely used in the testing of all electronic products including FC-AE-ASM bus data. Key words： FC-AE-ASM bus; interface control document( ICD); bus data analysis; data-base; universal test
基于FC-AE-ASM协议的两种通讯板卡对比及应用
文献 ［３ ８］ 主要研究 ＦＣ 网 络 仿 真 及 基 于 １５５３Ｂ 的 协 议 应用，文献 ［９ １２］ 主 要 针 对 ＦＣ－ＡＥ－ＡＳＭ 协 议 进 行 研 究，但均未涉及 ＦＣ－ＡＥ－ＡＳＭ 协 议 通 信 仿 真 测 试 系 统 及 通 讯板卡应用研究。本 文 ＦＣ－ＡＥ－ＡＳＭ 协 议 仿 真 测 试 平 台 主 要由 １ 台 ＦＣ－ＡＥ 交 换 机，４ 个 ＦＣ－ＡＥ－ＡＳＭ 节 点、１ 台
关 键 词 ：ＦＣ－ＡＥ－ＡＳＭ； 通 讯 板 卡 ； 测 试 系 统 ； 对 比 ； 应 用
犆狅犿狆犪狉犲犪狀犱犃狆狆犾犻犮犪狋犻狅狀狅犳犜狑狅犓犻狀犱狊狅犳犆狅犿犿狌狀犻犮犪狋犻狅狀犅狅犪狉犱犆犪狉犱 犅犪狊犲犱狅狀犉犆－犃犈－犃犛犕
ＷｕＣｈｕａｎｇｇｕｉ１，２
（１．ＴｈｅＰｅｏｐｌｅｓＬｉｂｅｒａｔｉｏｎ ＡｒｍｙｏｆＣｈｉｎａＮｏ．５７２０Ｆａｃｔｏｒｙ，ｎｈｕｉＰｒｏｖｉｎｃｅＡｖｉａｔｉｏｎＥｑｕｉｐｍｅｎｔＴｅｓｔｉｎｇａｎｄＣｏｎｔｒｏｌａｎｄＲｅｖｅｒｓｅＥｎｇｉｎｅｅｒｉｎｇＬａｂｏｒａｔｏｒｙ， Ｗｕｈｕ ２４１００７，Ｃｈｉｎａ）
基于 犉犆－犃犈－犃犛犕 协议的两种 通讯板卡对比及应用
吴 传 贵１，２
（１． 中国人民解放军第５７２０工厂，安徽 芜湖 ２４１００７； ２． 安徽省航空设备测控与逆向工程实验室，安徽 芜湖 ２４１００７）
摘要：在航电系统光纤通道 （ＦＣ） 网络的测试维修保障过程中，搭建了一套基于 ＦＣ－ＡＥ－ＡＳＭ 协 议 的 仿 真 测 试 系 统，ＦＣ－ＡＥ－ ＡＳＭ 通讯板卡作为测试系统的重要组成部分，分析其应用十分必要；首先，简述了测试系统的架构和组成；其次，分析对比了国 外 板 卡 １和国内板卡２两种通讯板卡的功能及特点；再次，重点介绍了两种通讯板卡的安装、应用软件及其配置；最后，给出了通讯实例应用 情况；通过测试结果表明：两种通讯板卡间实现了 ＡＳＭ 协议的通讯 功 能， 满 足 了 仿 真 测 试 系 统 的 设 计 要 求， 其 对 比 可 为 后 续 仿 真 测 试 系统设计提供参考和借鉴。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
FC协议分析仪产品手册北京华力创通科技股份有限公司目录1. 产品概述 (3)2. 硬件接口简介 (4)2.1. 设备接口 (4)2.2. SFP接口模块 (5)2.3. 时钟和触发接口 (5)3. 软件简介 (6)3.1. 软件介绍 (6)3.2. 界面风格 (7)4. 工程配置管理 (7)4.1. 新建工程 (7)4.2. 打开工程 (8)4.3. 过滤配置 (9)5. 数据采集 (10)5.1. 开始采集 (10)5.2. 暂停采集 (10)5.3. 停止采集 (10)5.4. 数据浏览 (11)5.5. 快速查看错误数据帧 (12)6. 数据统计 (12)6.1. 实时统计 (12)6.1.1. TAP实时统计 (12)6.2. 离线统计 (14)6.2.1. TAP离线统计 (14)7. 全局设置 (17)1.产品概述FC 协议分析仪是一款高性能的FC通信协议分析设备，该设备可以独立分析2路FC 数据通信链路，支持实时显示、过滤配置、离线分析等功能，可线速度采集1、2G的通信数据，并储存到本地磁盘供离线分析和数据挖掘等功能。
分析仪的主要功能包括：支持2路独立FC通信数据采集支持1、2G速度采集及切换支持所有FC通信协议数据采集，支持ASM协议分析支持ICD文件导入，对数据进行ICD解析支持实时数据显示及过滤功能支持错误数据显示及查找功能支持1TG存储空间，可扩展数据采集记录功能数据统计分析功能数据在线分析和离线分析功能提供1个IRIG-B时间同步接口，支持解码和生成码提供可配置IO电平触发采集功能（2路输入，2路输出）提供1个100M/1000M自适应以太网接口，便于功能扩展FC协议分析仪由便携式加固计算机和华力创通公司的FC光纤数据采集卡组成，配合高性能的采集、存储、分析软件，实现对高速FC光纤数据的采集和分析功能，为用户提供光纤通信的调试、测试手段。
FC协议分析仪的实物如下：2. 硬件接口简介本章节主要介绍FC 协议分析仪的FC 数据采集卡接口及定义说明。
2.1. 设备接口FC 分析仪中插入的FC 采集节点卡的对外接口如下图：FC-A ：FC A 网络端口，R为接收，T为发送。
FC-B ：FC B 网络端口，R为接收，T为发送。
L灯：Link状态显示，SFP模块连接正常，但无光信号为黄色，SFP模块连接正常，且光信号连接正常则为绿色，未连接SFP灯灭。
S灯：速度状态显示，连接速度1G且有数据传输时为绿灯闪烁，连接速度为2G且有数据传输时则为黄灯，无数据通信状态下灯灭。
指示灯的状态定义如下表所示：指示灯 状态 指示含义L 灭 SFP 未连接黄灯 SFP 连接正常，无光输入绿灯 SFP 连接正常，有光输入S 灭无数据传输 黄灯闪 1G 数据传输绿灯闪 2G 数据数据传输HDMI 接插件：IRIG-B时钟同步接口，TRIG触发输入和输出。
2.2. SFP接口模块FC网络端口A和B均通过标准的SFP光模块（默认设备为多模光模块）接插件实现，在未经技术支持人员确认情况下，请勿随意更换SFP光模块设备型号，其外型如下图所示：接口为标准的LC光纤接口，连接标准的多模光缆。
2.3. 时钟和触发接口FC协议分析仪支持IRIG-B系统时钟，IRIG-B系统时钟可同步多台设备系统时钟，支持多节点AFDX仿真/测试系统分布式布局，同步采集数据，时标统一，便于用户进行系统级数据信息分析比较。
IRIG-B提供两对差分收发信号，信号为直流码。
接插件提供4路独立的触发输入/输出信号，这些属于专用信号，用以符合某条件时触发外部设备或者外部设备触发本板卡相应事件。
插头采用19芯HDMI接插件（要使用此接口时需附带定制相应的电缆，电缆型号HWA-AES-CB1），3排15芯公头一个，；2排9芯母头接插件一个）。
表1 HDMI接插件信号定义管脚信号1 空TX2-2 IRIG3 空TX2+4 IRIG5 空RX2-6 IRIG7 空RX2+8 IRIG9 TRIGIN1TX1-10 IRIGIN211 TRIG12 IRIGTX1+OUT113 TRIGRX1-14 IRIGOUT215 TRIGRX1+16 IRIG17 GND18 GND19 GNDHWA-FC-NIC支持触发IO（Trigger），便于用户进行FC网络功能、性能测试，同步数据信息分析。
TIRG IN：TTL输入，上升沿触发，脉冲宽度大于75ns。
TRIG OUT：TTL输出，高电平持续时间250ns。
IRIG-B 收发有如下用发：1)单个网卡，没有外部IRIG‐B源信号时，不需要进行连接；2)多个网卡，没有同步需求时，不需要进行连接；3)单个或多个网卡，有外部IRIG‐B源信号时，将网卡设为从，信号连接到IRIG RX+和 IRIGRX‐上；4)多个网卡，没有外部IRIG‐B源信号，但有同步需求时；一块网卡设为主，其他网卡设为从。
主网卡的IRIG TX+和IRIG TX‐分别连接到其他网卡的IRIG RX+和 IRIG RX‐上。
3.软件简介3.1. 软件介绍FC协议分析仪软件可以采集、分析、存储FC数据帧的应用软件，主要包括以下产品特性：✓支持FC数据帧采集、解析。
✓支持数据实时显示、分析。
✓支持数据离线查看、分析。
✓提供丰富的统计功能。
✓提供各种图表统计功能。
✓提供端口速率和帧率对比图。
✓支持大容量存储。
3.2. 界面风格4.工程配置管理4.1. 新建工程点击图标，弹出新建工程对话框，填写工程名，填写工程路径，然后点击确定按钮来建立一个项目工程，系统会在工程路径下建立一个和工程名同名字的工程文件夹。
4.2. 打开工程双击选中工程，打开已有工程并查看历史数据，用于离线分析。
4.3. 过滤配置获取实时数据时需先配置过滤条件，用于FPGA过滤实时数据。
点击菜单栏中“过滤配置”项，如下图所示：过滤条件包括SID、DID、MsgID、TYPE、FrameSize起始、FrameSize终止。
同时用户可以添加多条过滤条件。
5.数据采集5.1. 开始采集点击图标，软件开始接收数据，并且将接收的数据作简单的协议分析后以列表方式显示在界面上。
5.2. 暂停采集点击图标，暂停采集数据。
5.3. 停止采集点击图标，停止数据采集。
5.4. 数据浏览数据浏览可查看所有的FC数据帧，并进行简单的协议分析，数据以列表形式显示。
若数据帧较多，系统会自动分页。
用户可在过滤条件中输入想查询的条件，按回车键查询结果。
用鼠标选择某一个FC数据帧，协议解析和详细数据就显示该数据帧的内容的详细数据。
详细数据以16进制显示fc帧的数据。
点击里面的数据，程序会标记一段数据，表示该段数据属于某个协议，并在上面的树形结构中显示字段所处的协议。
数据左边为16进制，右边显示可见字符，若字符不可见，用“.”代替。
5.5. 快速查看错误数据帧该项在停止接收数据以后，若系统检测到有错误帧的存在，按钮会点亮，点击下一个可以快速找到当前错误帧的下一个错误帧，点击上一个可以找到当前错误帧的上一个错误帧。
该项功能只有在接收停止以后，或者在离线分析状态下，并且有错误帧的情况下才能使用。
6.数据统计FC网络分析仪提供丰富的统计功能，并且提供各种图表统计，数据统计分为实时统计和离线统计。
6.1. 实时统计6.1.1.TAP实时统计选择菜单栏的数据统计，点击TAP实时统计按钮，进入TAP实时统计页面，TAP实时统计分为：TAP流量统计、TAP统计值、速率曲线图、帧率曲线图。
a.TAP流量：以仪表方式显示当前的速率(Mbps)和帧率(千帧/s)。
b.TAP统计值：以数值方式各端口的统计信息。
c.速率曲线图：记录整个TAP一段时间内的速率变化。
d.帧率曲线图：记录整个TAP一段时间内的帧率变化。
6.2. 离线统计6.2.1.TAP离线统计选择菜单栏的数据统计，点击TAP离线统计按钮，进入TAP离线统计页面，TAP离线统计分为：TAP统计值、TAP各端口数据饼状图、TAP各端口数据柱状图、TAP各端口错误帧饼状图、长短帧分布饼状图。
a.TAP统计值：对TAP接收到的数据整体分析，以数值的方式显示统计的值。
b.TAP各端口字节数据图：对TAP各端口接收的数据所占的比例，以饼状图和柱状图的形式显示。
c.TAP各端口帧数据图：对TAP各端口接收的数据大小，以饼状图和柱状图的形式显示。
式显示。
e.长短帧分布饼状图：TAP接收到的数据的长短帧分布的比例，以饼状图的方式显示。
以饼状图的方式显示。
点击菜单栏的菜单->显示字段，进入字段显示设置页面。
用于显示在数据显示列表中显示的列项。
点击菜单栏的菜单->服务器IP，进入设置服务器IP设置页面。
用于设置分析服务器端的IP，并重新连接服务器。
