导电滑环的工作原理及应用领域
导电{滑环}工作原理
导电{滑环}工作原理导电滑环是一种开关组件，可以在旋转时传递电能和信号。
在电动机、旋转机械和医疗设备等应用中，导电滑环经常被用于传输电信号和控制信号。
本文将介绍导电滑环的工作原理及其应用。
1.导电滑环的结构导电滑环由两部分组成：旋转部分和静止部分。
旋转部分是由金属环组成的，它随着转子转动。
静止部分由有导电轨道的金属碟片组成，它位于旋转部分的外侧。
导电滑环的两部分之间使用滑动接触面连接，这个接触面通常由碳或金属材料制成，以便实现良好的导电性。
2.导电滑环的工作原理在旋转部分中的电能和信号信号源通过滑动接触面传递到静止部分的导电轨道里。
旋转部分的金属环充当了传输器的角色,所有的信号和电能都经它到达导电滑环隆起的表面上。
导电滑环的转动带动导电轨道转动，从而把信号和电能传递到它的输出端。
依托接触面的良好导电特性，传输过程中的电能和信号损耗非常小。
由此，导电滑环成为传输高质量信号和电能的理想选择。
3.导电滑环的优势和其他一些传统接触器和滑动电触点相比，导电滑环具有克服各种信号传输问题的能力。
3.1高速运转下良好的信号实现传统的电触点在高速转动的机械设备中容易产生信号丢失的问题。
而导电滑环摆脱了这个问题，即使在高速运转中频率稳定而且信号质量不会受到影响。
3.2长寿命导电滑环的制造材料耐磨、耐腐蚀、防水、防尘。
安装调试后，导电滑环使用寿命长而可靠。
这些优势促使导电滑环经常被应用在一些严苛的环境下，例如海底油田勘探、亚极地区研究、致动控制和高速铁路等领域。
3.3传输高精准信号导电滑环被广泛应用于医疗科技领域。
数字信号可以传输极其细小的电流，而导电滑环则是传输这一类微弱电流信号的最佳选择。
在高精度医疗设备中，如CT扫描仪或核磁共振成像仪，微弱电信号可以被以非常高的分辨率解码，从而获得清晰的图像及信号传输芯片。
4.导电滑环的应用导电滑环使用范围广泛，可应用于以下几个方面：4.1电子领域导电滑环可以应用于各种电动机和发电机，以传输电流和控制信号。

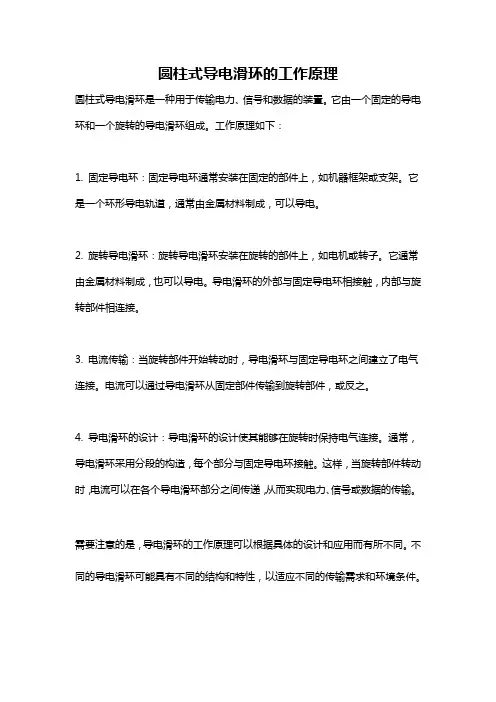

圆柱式导电滑环的工作原理
圆柱式导电滑环的工作原理
圆柱式导电滑环是一种用于传输电力、信号和数据的装置。
它由一个固定的导电环和一个旋转的导电滑环组成。
工作原理如下：
1. 固定导电环：固定导电环通常安装在固定的部件上，如机器框架或支架。
它是一个环形导电轨道，通常由金属材料制成，可以导电。
2. 旋转导电滑环：旋转导电滑环安装在旋转的部件上，如电机或转子。
它通常由金属材料制成，也可以导电。
导电滑环的外部与固定导电环相接触，内部与旋转部件相连接。
3. 电流传输：当旋转部件开始转动时，导电滑环与固定导电环之间建立了电气连接。
电流可以通过导电滑环从固定部件传输到旋转部件，或反之。
4. 导电滑环的设计：导电滑环的设计使其能够在旋转时保持电气连接。
通常，导电滑环采用分段的构造，每个部分与固定导电环接触。
这样，当旋转部件转动时，电流可以在各个导电滑环部分之间传递，从而实现电力、信号或数据的传输。
需要注意的是，导电滑环的工作原理可以根据具体的设计和应用而有所不同。
不同的导电滑环可能具有不同的结构和特性，以适应不同的传输需求和环境条件。

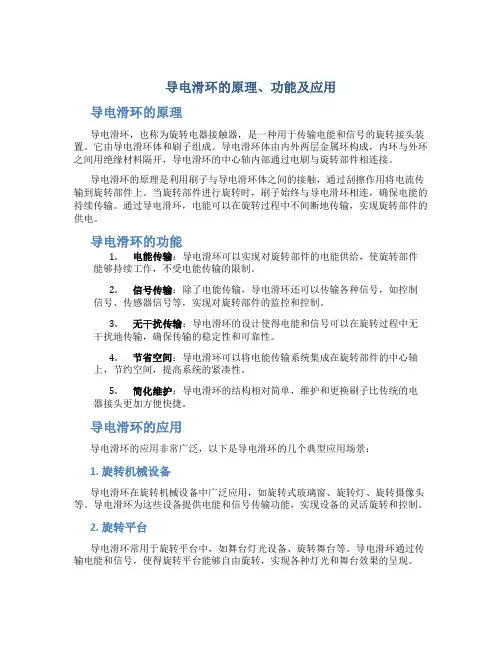

导电滑环的原理功能及应用
导电滑环的原理、功能及应用导电滑环的原理导电滑环，也称为旋转电器接触器，是一种用于传输电能和信号的旋转接头装置。
它由导电滑环体和刷子组成。
导电滑环体由内外两层金属环构成，内环与外环之间用绝缘材料隔开，导电滑环的中心轴内部通过电刷与旋转部件相连接。
导电滑环的原理是利用刷子与导电滑环体之间的接触，通过刮擦作用将电流传输到旋转部件上。
当旋转部件进行旋转时，刷子始终与导电滑环相连，确保电能的持续传输。
通过导电滑环，电能可以在旋转过程中不间断地传输，实现旋转部件的供电。
导电滑环的功能1.电能传输：导电滑环可以实现对旋转部件的电能供给，使旋转部件能够持续工作，不受电能传输的限制。
2.信号传输：除了电能传输，导电滑环还可以传输各种信号，如控制信号、传感器信号等，实现对旋转部件的监控和控制。
3.无干扰传输：导电滑环的设计使得电能和信号可以在旋转过程中无干扰地传输，确保传输的稳定性和可靠性。
4.节省空间：导电滑环可以将电能传输系统集成在旋转部件的中心轴上，节约空间，提高系统的紧凑性。
5.简化维护：导电滑环的结构相对简单，维护和更换刷子比传统的电器接头更加方便快捷。
导电滑环的应用导电滑环的应用非常广泛，以下是导电滑环的几个典型应用场景：1. 旋转机械设备导电滑环在旋转机械设备中广泛应用，如旋转式玻璃窗、旋转灯、旋转摄像头等。
导电滑环为这些设备提供电能和信号传输功能，实现设备的灵活旋转和控制。
2. 旋转平台导电滑环常用于旋转平台中，如舞台灯光设备、旋转舞台等。
导电滑环通过传输电能和信号，使得旋转平台能够自由旋转，实现各种灯光和舞台效果的呈现。
3. 风力涡轮发电导电滑环在风力涡轮发电系统中扮演着重要的角色。
导电滑环为风力涡轮提供电能传输，保证风力涡轮的顺利运转并将电能输送到电网中。
4. 化工设备导电滑环在化工设备中广泛应用，如旋转加热设备、旋转粉碎机等。
导电滑环为这些设备提供电能传输和信号传输功能，实现设备的高效运转和控制。
导电滑环的结构范文
导电滑环的结构范文导电滑环是一种用于传输电信号和电能的装置，广泛应用于风电、航空航天、机械设备、仪器仪表以及自动化控制系统等领域。
它通过使用导电材料，实现了旋转部件之间的持续电流传输。
本文将详细介绍导电滑环的结构、原理和应用。
一、导电滑环的结构导电滑环通常由以下几个主要部分组成：1.固定端：固定于机械设备中的一侧，接收电流输入或输出。
2.移动端：随着设备运动而旋转，负责导电。
3.导电材料：用于实现电流传输的材料，通常是导电碳、铜、银等。
4.碳刷：使导电材料与固定端或移动端接触，确保电流的传输。
5.导向器：用于稳定移动端的运动轨迹，避免碳刷从导电材料上摩擦脱落。
在使用过程中，固定端和移动端之间形成了一个接触面，通过导电材料和碳刷的配合，电流可以从固定端传输到移动端，或者反之。
二、导电滑环的原理为了确保电流的稳定传输，导电材料通常采用金属或碳材料，这些材料具有较低的电阻和较好的导电性能。
同时，为了减少电阻和摩擦损耗，导电材料和碳刷之间的接触面通常需要经过特殊设计和处理。
此外，导电滑环还通常配备有密封装置，以保护内部机构免受各种环境因素的影响。
例如，防尘密封圈可以避免灰尘和颗粒物进入导电滑环，影响正常的导电效果。
三、导电滑环的应用导电滑环具有广泛的应用领域和功能：1.风力发电：导电滑环可用于风能发电机组，传输控制信号和电能。
2.航空航天：导电滑环可应用于航天器、卫星等设备，用于电力传输和信号传输。
3.机械设备：导电滑环可以应用于各种机械设备，如旋转台、绕线机、切割机等，用于电力传输和信号传输。
4.仪器仪表：导电滑环可应用于各种仪器仪表，如雷达、测量设备、机器人等，用于电力传输和信号传输。
5.自动化控制系统：导电滑环可应用于自动化控制系统中，用于传输控制信号和电能。
综上所述，导电滑环是一种通过导电材料和碳刷实现电流传输的装置。
其结构包括固定端、移动端、导电材料、碳刷和导向器。
通过碳刷与导电材料的摩擦接触，电流可以在滑环内部稳定传输。
导电滑环的基本结构
导电滑环的基本结构导电滑环是一种常见的机电传输设备，广泛应用于各种机械设备和工程项目中。
导电滑环的基本结构是由导电环、刷子、固定座、接线盒等组成，具有传输电能、信号等功能。
本文将从导电滑环的基本结构、工作原理、应用领域等方面进行探讨。
一、导电滑环的基本结构导电滑环的基本结构是由导电环、刷子、固定座、接线盒等组成。
导电环是导电滑环的核心部件，它是由导电材料制成的环形元件，通常是铜、银等金属材料。
导电环的外围有一定的厚度，以便用于承受机械载荷和电流负载。
导电环的内侧表面有导电刷子与之接触，刷子通常是由碳材料制成的，也有一些特殊要求的应用场合，可以采用金属、合成材料等材料制成。
导电滑环的固定座是固定导电环的部件，通常采用铝合金、不锈钢等材料制成，以保证其强度、刚度和耐腐蚀性。
固定座的外形和大小要根据导电滑环的尺寸和使用要求进行设计。
导电滑环的接线盒是将导电环的电信号引出的部件，通常采用塑料或金属材料制成，以保证其绝缘性和导电性。
二、导电滑环的工作原理导电滑环的工作原理是利用导电环与刷子之间的接触，实现电流的传输。
当导电环旋转时，刷子会跟随导电环一起旋转，与导电环之间始终保持接触。
当导电环带有电流时，刷子会将电流从导电环传递到固定座上的接线盒中，实现电能的传输。
导电滑环的工作原理相对简单，但是在实际应用中，需要考虑到一些特殊的因素，如导电环和刷子之间的接触质量、导电环的转速、刷子的磨损等因素。
如果这些因素无法得到有效的控制，就会影响导电滑环的正常工作，导致电信号的传输不稳定或中断。
三、导电滑环的应用领域导电滑环的应用领域非常广泛，主要应用于各种机械设备和工程项目中，如旋转式机械、升降装置、旋转式摄像机、电缆卷盘、机器人等。
导电滑环的主要作用是传输电能、信号等，可以实现机械设备的旋转、升降等运动，并且可以实现电信号的传输和控制。
导电滑环的应用领域也在不断扩展，随着科技的不断进步，导电滑环的性能和功能也在不断提升。
ct滑环技术的工作原理及应用
CT滑环技术的工作原理及应用1. 概述CT滑环技术是一种用于传输电力和信号的装置，广泛应用于各种旋转设备中。
本文将介绍CT滑环技术的工作原理以及在不同领域中的应用场景。
2. CT滑环的工作原理CT滑环是一种能够实现旋转设备内部电力和信号传输的装置。
其工作原理是通过内部的导电环与外部的刷子接触，实现电流和信号的传输。
具体步骤如下： - 当设备旋转时，导电环与固定部分的刷子始终接触在一起。
- 刷子通过导电环在旋转过程中保持稳定的接触。
- 电流或信号通过导电环和刷子的接触点传输到旋转设备的各个部分。
3. CT滑环的应用场景CT滑环技术广泛应用于许多旋转设备中，以下是几个常见的应用场景：3.1 旋转摄像头现代监控系统中，使用旋转摄像头可以实现全方位的监控覆盖。
CT滑环技术可以在摄像头旋转的同时，传输视频信号和供电，实现摄像头的连续运转。
3.2 旋转平台在科学研究、工业生产等领域中，需要对物体进行旋转，以实现特定的实验要求或生产工艺。
CT滑环技术可以提供电力和信号传输，保证旋转平台稳定运作。
3.3 纺纱设备纺纱设备中的纺车通常需要进行长时间的旋转操作。
通过使用CT滑环技术，电力和信号可以在高速旋转下传输，保证纺纱设备的正常运转。
3.4 风力发电机组在风力发电机组中，风轮需要持续旋转以产生电力。
CT滑环技术可以提供风轮传输电力和信号所需的动力，确保风力发电设备的正常运行。
3.5 机器人机器人领域是CT滑环技术的重要应用之一。
通过CT滑环技术，机器人可以实现电力和信号的传输，以便完成各种任务，例如工业生产线上的机械臂。
4. CT滑环技术的应用优势CT滑环技术相比其他传输装置具有一些明显的优势，包括：4.1 效率高CT滑环技术在电力和信号传输方面具有高效率的优势，能够实现稳定的传输效果。
4.2 安全可靠CT滑环技术设计合理，确保了在旋转运动中的安全性和可靠性，减少了意外事故的发生。
4.3 维护方便CT滑环技术的维护相对简单，只需定期清洁和润滑即可保持其良好的工作状态。
导电滑环路数
导电滑环路数导电滑环是一种传输电能和信号的装置，广泛应用于各种旋转设备中。
它通过导电材料的接触和滑动，实现了电能和信号的传递，同时具有可靠性高、寿命长等优点。
本文将围绕导电滑环的路数展开讨论，探讨其在不同领域中的应用和发展。
一、导电滑环的基本原理导电滑环的基本原理是利用滑动接触实现电能和信号的传输。
其结构主要包括固定部分和旋转部分，固定部分与外界电源相连，旋转部分与旋转设备相连。
导电滑环通过滑动接触，将固定部分的电能和信号传递给旋转部分，再由旋转部分传递给需要的设备。
导电滑环的路数决定了可以传输的电能和信号的数量。
1. 单路导电滑环单路导电滑环只有一对导电触点，可以传输一个电路的电能和信号。
它广泛应用于照明设备、电动机等领域，如舞台灯光设备中的旋转灯光、电动机中的旋转部分等。
2. 多路导电滑环多路导电滑环具有多对导电触点，可以传输多个电路的电能和信号。
根据具体的需求，多路导电滑环的路数可以从几路到数十路不等。
多路导电滑环通常应用于需要传输多个电路的设备，如雷达设备、机器人等。
三、导电滑环路数的选择与设计选择合适的导电滑环路数是根据具体的应用需求来确定的。
在选择导电滑环路数时，需要考虑以下几个因素：1. 电能和信号的传输数量：根据需要传输的电路数量确定导电滑环的路数，确保满足设备的电能和信号传输需求。
2. 电流和电压要求：不同的设备对电流和电压的要求不同，选择合适的导电滑环路数可以确保传输的电能和信号稳定可靠。
3. 空间和体积限制：导电滑环的体积和空间要求也会对路数的选择产生影响，需要根据实际情况来确定最合适的导电滑环路数。
在导电滑环的设计过程中，需要综合考虑以上因素，并结合实际应用需求进行合理的设计。
同时，还需要考虑导电材料的选择、接触方式的设计等因素，以确保导电滑环的性能和可靠性。
四、导电滑环的应用领域导电滑环广泛应用于各个领域，为旋转设备的电能和信号传输提供了可靠的解决方案。
以下是导电滑环在一些典型应用领域中的应用案例：1. 电力工业：导电滑环在电力工业中用于传输电能和信号，常见的应用包括发电机组、变压器等设备的旋转部分。
过孔式导电滑环工作原理
过孔式导电滑环工作原理导电滑环是一种用于传输电力或信号的设备，它主要由滑环和刷子组成。
而孔式导电滑环是一种特殊的导电滑环，它的工作原理是通过孔洞的传导来实现信号或电力的传输。
下面将详细介绍孔式导电滑环的工作原理。
一、孔式导电滑环的结构孔式导电滑环主要由两部分组成：外环和内环。
外环是一个圆环状的金属部件，上面有一排孔洞。
内环是一个圆柱形的金属部件，上面有一排与外环孔洞对应的接触带。
内环可以在外环的内部旋转，通过接触带与外环孔洞相连，从而实现信号或电力的传输。
二、孔式导电滑环的工作原理孔式导电滑环的工作原理是通过接触带与孔洞的传导来实现信号或电力的传输。
当内环旋转时，接触带会与外环孔洞相连，从而建立起一个通道，信号或电力就可以通过这个通道传输。
在传输过程中，由于内环和外环之间存在电阻，会产生一定的电压降，这就需要通过刷子来补偿电压降，从而保证信号或电力的传输质量。
三、孔式导电滑环的应用孔式导电滑环广泛应用于各种机械设备中，例如旋转式机器人、无人机、船舶、风力发电机等。
由于其结构简单、可靠性高、传输效率高等优点，被越来越多的企业所采用。
四、孔式导电滑环的发展趋势随着科技的不断进步，孔式导电滑环也在不断发展。
目前，孔式导电滑环已经实现了数字信号的传输，而且在高速旋转时也能保持稳定的传输效果。
未来，孔式导电滑环有望实现更高速度、更高精度的信号或电力传输，以满足不断发展的市场需求。
总之，孔式导电滑环是一种非常实用的机械设备，它的工作原理是通过孔洞的传导来实现信号或电力的传输。
在未来的发展中，它将有更广泛的应用场景，为人们带来更多的便利和效益。
