冷却水塔改造验收标准一、结构完整性1.塔体结构稳定，无明显振动或晃动现象。
2.钢架结构无扭曲、变形、锈蚀、脱漆等现象。
3.玻璃纤维材料无老化、脱落等现象。
4.紧固件连接牢固，无松动、脱落现象。
二、安装精度1.基础水平度偏差小于0.5mm/m。
2.塔体垂直度偏差小于0.5mm/m。
3.进水口与出水口的位置准确，与设计相符。
4.风机安装角度正确，无明显噪音和振动。
三、冷却效果1.冷却水塔在额定工况下运行稳定，冷却效果达到设计要求。
2.进出口水温差大于等于设计值，且稳定。
3.实际降温效果与设计值相符，满足设备正常运行的需求。
四、排放水质1.排放水质达到国家环保排放标准。
2.水质检测合格，无污染。
3.无固体颗粒物、油污等污染物排放。
五、安全性能1.塔体结构具有防雷、防风、防震等安全保护措施。
2.设有漏电保护装置，对设备进行有效的保护。
3.紧急停机按钮操作有效，安全可靠。
4.塔体周围设有安全通道和警示标志。
六、运行状况1.水泵运行平稳，无噪音和振动现象。
2.电机运行正常，无异常噪音和振动。
3.水泵和电机等设备无过热现象。
4.无异常声响和异味产生。
5.各部件运行正常，无异常磨损和损坏现象。
6.控制柜工作正常，指示准确，操作方便。
7.水泵和电机等设备维护保养良好，无积尘和油污。
8.水泵和电机等设备的润滑良好，无干磨现象。
9.水泵进出口压力稳定，无波动现象。
10.水泵和电机等设备运行时无异常声音或振动。
冷却塔验收标准
大型玻璃钢冷却塔验收标准1 总则 (1)2 术语 (2)3 基本规定 (3)3.1 对施工的基本要求 (3)3。
2 材料及施工技术检验 (3)3。
3 施工质量检验项目划分 (4)4 基础工程 (5)4.1基坑工程 (5)4.2 钢筋工程 (5)4.3 模板工程 (6)4.4 混凝土工程 (6)4. 5 沉降观测 (7)4。
6 质量检验 (8)5 筒体工程 (12)5.1斜支柱工程 (12)5.2筒壁工程 (15)6 塔芯结构工程 (21)6.1水槽工程 (21)6。
2淋水构架工程 (21)6.3中央竖井工程 (22)6.4质量检验 (22)7 塔芯安装工程 (26)7.1填料工程 (26)7。
2配水管工程 (26)7.3喷溅装置工程 (26)7。
4除水器工程 (26)7。
5托架 (27)7。
6质量检验 (27)8、防水、防腐工程 (31)8。
1防水、防腐、 (31)8.2质量检验 (32)9 附属工程 (33)10冬期施工 (35)11安全施工、绿色施工 (36)11.1安全、文明施工 (36)11。
2绿色施工 (37)12 工程质量验收 (38)附录A 施工现场质量管理检查记录附录B 检验批质量验收记录附录C 分项工程质量验收记录附录D 分部工程质量验收记录附录E 单位工程质量竣工验收记录附录F 高抗冻性水工混凝土的配制与检验本规范用词说明………………………………………………………………………………………1。
0.1为规范双曲线冷却塔工程施工及质量验收行为，保证双曲线冷却塔工程施工质量，做到技术先进、安全适用、经济合理，制定本规范.1。
0.2 本规范适用于钢筋混凝土双曲线冷却塔工程的施工及质量验收.1.0。
3 双曲线冷却塔工程应按设计文件施工。
1.0.4 在双曲线冷却塔工程施工中应积极采用新技术、新工艺、新材料。
新技术、新工艺、新材料，应经过试验和鉴定,并应制定专门规程后方可推广使用。
1.0。
5 双曲线冷却塔工程施工所涉及的职业健康安全与环境保护，应符合国家现行有关标准的规定.1.0.6 双曲线冷却塔工程的施工及质量验收除应符合本规范外，尚应符合国家现行有关标准规范的规定。
冷却塔的安装和调试
冷却塔的安装和调试冷却塔的应用冷却塔的安装要求（1）冷却塔安装的位置应在通风良好的位置，冷却塔的进风口与建筑物应保持一定的距离，以保证新风吸入塔内，并避免挡风和防止冷却塔排出的热湿空气回流，而降低冷却塔的冷却能力。
冷却塔还应避免安装在有热空气产生、粉尘飞扬的下风口。
（2）冷却塔的基础必须按照生产厂家提供的尺寸施工。
如果冷却塔是安装在屋顶或裙房上那么必须要测试或计算屋顶的承载能力。
（3）安装前应对支腿基础进行检查，冷却塔的支腿基础标高应位于同一水平面上，高度允许误差为±20mm。
（4）塔体立柱腿与基础预埋钢板和地脚螺栓连接时，应找平找正，连接稳定牢固。
冷却塔的各部位的连接件应采用热镀锌或不锈钢螺栓。
（5）收水器安装后片体不得有变形，集水盘的拼接缝处应严密不渗漏。
（6）冷却塔的出水口及喷嘴的方向和位置应正确。
（7）风筒组装应保证风筒的圆度，尤其是喉部尺寸。
（8）风机组装应严格按照风机安装的标准进行，安装后风机的叶片角度应一致，叶片端部与风筒壁的间隙应均匀。
（9）冷却塔的填料安装应疏密适中、间距均匀，四周要与冷却塔内壁紧贴，块体之间无间隙。
（10）单台冷却塔安装水平度和垂直度允许偏差均为2/1000。
同一冷却系统的多台冷却塔安装时，各台冷却塔的水平高度应一致，高度差不应大于30mm。
并且为使冷却塔的的水位同高集水盘上应接连接管。
连接管上一般不设阀。
（11）冷却塔风机的叶片顶部与壳体四周的径向间隙均匀，叶片安装的角度要相同。
采用抽风式冷却塔时，电机盖应有良好的密封防水措施，接线端子应用密封材料密封。
冷却塔的调试在试运转冷却塔之前首先要清理冷却塔内的杂物，并用清水冲洗填料中的灰尘和杂物，防止冷却水管路或冷凝器堵塞，冷却塔和冷却水管路用水冲洗干净，在冲洗的过程中不能将水通入冷凝器中，应采用临时短路措施，待管路冲洗干净后冷凝器再与管路连接。
然后检查自动补水阀的动作状态，自动补水阀的动作要灵活准确，冷却塔内的补水、溢水的水位要进行校验，使之达到准确无误，防止水源的损失和浪费。
冷却塔验收标准
5在施工工艺设计和施工过程中，凡涉及筒壁强度、稳定或有特殊要求的，施工单位应 提请原设计单位进行校核。
6筒壁施工前必须编制筒壁施工方案及作业指导书，经批准后方可进行施工。
522 钢筋工程1钢筋的原材料检验、加工和安装应符合本规范4.2 “钢筋工程”的要求2竖向钢筋应沿筒壁圆周均匀布置，对拉螺杆处可适当调整；筒壁半径、高度变化时， 竖向钢筋的直径或根数应按设计要求调整，并应在筒壁的全圆周内均布，应采取措施保证钢 筋位置的准确及保护层厚度满足设计要求。
3环向钢筋的配置应符合设计要求，每节混凝土浇筑以前在模板的上方至少要有一道已 经绑扎到位的钢筋，以确保钢筋的间距。
4竖向钢筋搭接接头位置应按设计要求错开绑扎；环向钢筋在同一连接区段内的接头 数应满足设计要求，设计无要求时不应大于25%且搭接长度应满足要求。
5当筒壁混凝土设计有特殊防腐蚀要求时，钢筋应采取防腐蚀措施。
5.2.3 模板工程1模板宜采用专用组合钢模板、木模板等，板面应平整、无翘曲。
内外模板应设置对拉螺杆，模板及其支架必须具有足够的强度、刚度和稳定性，并应满足施工工艺要求。
2采用悬挂式脚手架工艺（见图 5.2.3-1 ）施工时应 符合下列要求：1） 悬挂式脚手架之间应设置水平连杆，各杆件之间 应连接可靠，保证其空间刚度；悬挂式三角架外侧必须 设置顶撑，悬挂式方框架上下两层间应通过螺栓连接。
2） 悬挂式脚手架各杆件和连接螺栓在每次安装时必须 逐根检查，如发现有开裂、破损、弯曲、丝扣损坏的不得使 用。
3） 悬挂式脚手架上的脚手板宜采用木质专用脚手板， 厚度由计算确定，脚手板应铺平垫实。
吊篮脚手板的厚度 不得小于50 mm,且必须相互搭接在吊篮的横杆上，搭接长 度不得小于200 m,且必须绑扎牢固。
3采用爬模工艺（见图 5.2.3-2 ）施工时应符合下列要求：1） 爬架的数量应根据筒壁最大直径及最小直径部位的需要综合考 虑进行配备。
2）严格按照施工措施规定的顺序进行组装。

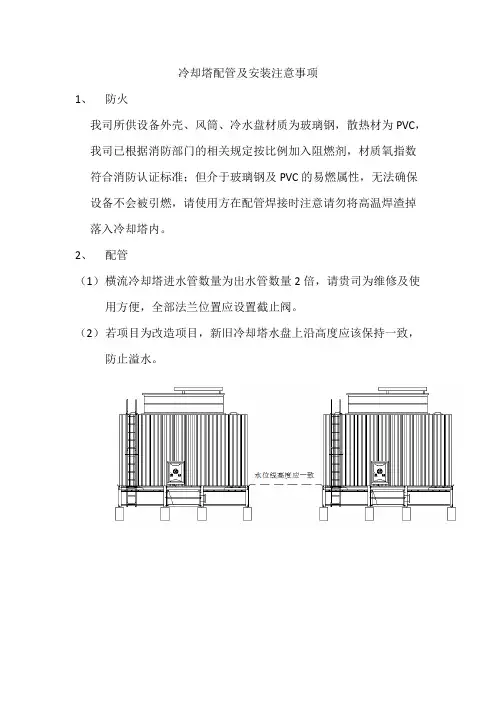

冷却塔配管及安装注意事项横流
冷却塔配管及安装注意事项
1、防火
我司所供设备外壳、风筒、冷水盘材质为玻璃钢，散热材为PVC，我司已根据消防部门的相关规定按比例加入阻燃剂，材质氧指数符合消防认证标准；但介于玻璃钢及PVC的易燃属性，无法确保设备不会被引燃，请使用方在配管焊接时注意请勿将高温焊渣掉落入冷却塔内。
2、配管
（1）横流冷却塔进水管数量为出水管数量2倍，请贵司为维修及使用方便，全部法兰位置应设置截止阀。
（2）若项目为改造项目，新旧冷却塔水盘上沿高度应该保持一致，防止溢水。
（3）进水管深入深度约为自进水盒上端50mm
（4）出水管主管道上皮应低于冷却塔出水法兰，防止停机时溢水。
3、水泵的选择
请用户在使用时根据冷却塔流量及水泵扬程进行水泵选取，在扣除管道、弯头、抬升高度及系统扬程损失后，水泵扬程应不高于我司提供扬程数值的10%。
4、风机变频范围25HZ-50HZ，勿设置超低频率变频参数，易造成
冷却塔飞溅水及电机过热。
5、若冬季使用添加水盘电加热，必须添加液位控制防干烧及引起
火灾。
6、电控柜需配有过载保护，短路保护，电机11kW（含）以上“星
三角”降压启动，并配有急停控制功能。
7、为保证冷效，冷却塔进风窗应与建筑物间距大约3米，保证进
气通畅，冷却塔周围无高温热源（如太阳能板及风冷模块机组）。
横流式冷却塔详细安装图解
惠州雪人横流式冷却塔安装详细流程（第一部分）Huizhou Snowman cross-flow cooling tower installation process indetail（本安装流程图需要配合设计图纸才能看懂）第二部分与第三部分由于文件太大，需登录：在工程案例中查看。
总则：General1、所有采用螺栓固定的地方，在整体冷却塔还没有安装好之前，螺栓不要拧紧，保持一定的张力，有利于其它部件螺栓孔对齐。
2、所有螺栓采用2个平垫圈和一个弹簧垫圈和螺母固定。
3、安装步骤上的代号与零件上的编号一致。
4、有些零件上标明了安装的方向，必须按零件上标明的方向安装。
5、图中红色部分表示正在安装的步骤。
1, All bolted in the overall cooling tower has not installed before the bolts do not tighten, to maintain a certain tension, conducive to the other parts of the bolt hole alignment.2, All bolts fixed two flat washers and a spring washer and nut.3,Code on the installation steps on the part number.4,Some parts indicate the direction of installation must be installed in the direction indicated on the press parts.5 in the red part of the steps being installed.第一步：检查基础Check foundationHT冷却塔有独特的基础，在安装之前，应该先检查所有混凝土基础，是否符合图纸要求。
冷却塔技术要求及质量标准
冷却塔技术要求及质量标准1．总则1.1 说明本章说明有关冷却塔的制造、安装及调试所需的各项技术要求。
1.2 一般要求1) 除特别说明外，冷却塔的选型是以室外干球温度33.5℃，湿球温度27.8℃为设计依据。
但所有冷却塔均应可在当地城市极端室外气温下运行。
2) 冷却塔的散热功能应按照本技术要求作正常运行。
3) 冷却塔须符合有关当地环保部门所订定及指定的噪音水平要求。
若在现场运行时的噪音标准超出环保部门所订的白天／夜间所允许的分贝值（除特别注明外，日间不超过60 分贝，夜间不超过50 分贝），无论在独自运行或所有冷却塔同时运行及或与其它设备联合运行时，则必须立即进行整改使达到环保部门的要求，由本承包单位负责所需的一切费用，并负责因停止冷却塔运行进行整改对业主／业主方造成的损失。
4) 单台冷却塔的进/出风口最高噪声水平不可超过：距离dB (A)1.5 米65须提交详尽噪音计算确保符合以上要求及保证对下层室内噪声水平不超过相关室内噪音要求，如超出噪音水平，应选用静音型冷却塔。
5) 有关设备，在运送、储存及安装期间均应采取正确的保护措施，以确保设备在任何情况下不受破损。
6) 须提供所有为运送及安装冷却塔所需的配备和附件。
7) 须与建筑总承包单位及其他承包单位协调冷却塔运送、安装及运行所需的必要条件（如运输通道、土建荷载、土建基础、起吊设备、电力供应、楼宇自控等）。
8) 当锈蚀会发生时，须提供适当的防锈蚀的物料和安装方法包括不同金属的隔离。
9) 必须在设备／材料送货前提供给业主／业主方设备、材料的测试报告及出厂证明书、质保书、商检证、使用许可证及所有必须的资料。
10) 所有螺丝、螺栓、螺母、垫圈等配件／零件必须为镀锌钢制造，且应不小于304钢等级。
11) 冷却供／回水温度为32℃／37℃12) 冷却塔须满足以下冷却水水质下其质量及功能不会有任何影响：PH 值8.0-9.0混浊度(FTU) <20 ppm总铁质增量<0.2 ppm总铜质增量<0.2 ppm总溶解固体<2500 ppm细菌总数<10,000 npml二氧化硅15-25 ppm13) 每台冷却塔须有不多于一个进水、一个出水、一个补水、一个旁通管及一个供电接驳口及按要求提供足够监控接点以供承包单位接驳。
制冷冷却塔验收国家执行标准
制冷冷却塔验收国家执行标准
制冷冷却塔是工业生产中常见的设备，其主要作用是通过水循环来降低温度。
为了保证制冷冷却塔的安全运行和有效性，国家出台了一系列执行标准，对制冷冷却塔的验收也有明确要求。
首先，制冷冷却塔验收需要符合国家标准《制冷设备验收规范》中的相关规定。
该标准明确了制冷设备的验收要求，包括设备的质量、技术参数、安全性能等方面。
在制冷冷却塔验收中，需要对设备的各项指标进行检查，确保其符合国家标准的要求。
其次，制冷冷却塔验收还需要考虑环境保护因素。
国家对于环境保护越来越重视，制冷冷却塔的验收也需要考虑到环境保护因素。
在验收过程中，需要检查设备是否符合国家环保标准，是否存在对环境造成污染的情况。
此外，制冷冷却塔验收还需要考虑到设备的安全性能。
制冷冷却塔在使用过程中，存在一定的安全风险，因此在验收过程中需要对设备的安全性能进行检查。
主要包括设备的防腐蚀性能、防爆性能、防静电性能等方面。
最后，制冷冷却塔验收还需要考虑到设备的使用寿命。
制冷冷却塔是一个长期使用的设备，其使用寿命直接关系到生产效益
和经济效益。
因此，在验收过程中需要对设备的使用寿命进行评估和预测，确保设备能够长期稳定运行。
总之，制冷冷却塔验收是一个严格的过程，需要符合国家标准和环保要求，并且要考虑到设备的安全性能和使用寿命等因素。
只有通过严格的验收过程，才能保证制冷冷却塔的安全运行和有效性。
