方形横流式冷却塔与逆流式的基本区别
马利
运转平稳噪音低
机翼形风机—专利
机翼形内部设计 合理，强度高
宽板叶风机
Date: ; Chart: 37
主要零部件
全封闭冷却塔专用电机
防护等级 IP55，绝缘等级 F 级
湿热环境下能长期连续运行 超低噪音运行 可根据用户要求配置双速电机 或变频控制
Date: ; Chart: 38
零部件
优质高效减速器（专利产品）
减速器核心部件采用日本NTN、NSK 轴承：精度高、磨损小、噪音低，使 用寿命长
Date: ; Chart: 39
逆流式冷却塔
——机力抽风式： 塔内为负压，水流不易流 出塔外。
——气流从塔的下部侧面进入 塔内，再垂直向上经过填料， 热水在填料中靠自然重力流下， 水与气流的方向在塔内是逆向 流动，故为逆流式冷却塔。 （有圆形和方形）
独特的四面进风设计
—成45°的进风面，适合于更多的 环境条件
—进风面积增大，增大换热面积 —淋水面积增大，填料淋水密度减 小，有利于提高换热效率和减小 水流声
—风机能耗降低，节省运行成本 全新环型槽播水设计
—确保四组填料播水均匀 —环行凹槽结构设计，增加塔体结 构强度和运行稳定性
Date: ; Chart: 17
维修走道、护栏
塔体内部设有维修走道 及护栏，保障日常维护、维 修人员的安全。
Date: ; Chart: 10
一般的横流冷却塔内部走道结构
SC-300UL及以上超低噪音横流塔结构
消音筒
减速器（内置）
播水盆盖
机翼形风机
专用电机
Date: ; Chart: 11
检修走道、扶手、平台
Target喷头
MX-75填料
横流式冷却塔
暖通知识1）水压头较小，耗电少。
2）噪声小，使用场合更宽。
3）水损失较小，更经济，更符合可持续发展。
4）布水方式合理，采用重力自然落下的布水系统，散水孔不易堵塞，且布水均匀，最大限度地提高了填料性能。
5）模块组合后，效率不变。
而逆流塔效率降低。
备注：其与逆流塔相比。
更多内容欢迎参详筑龙暖通网（1）空调器的安装位置，应尽量避开自然条件恶劣（如油烟重、风沙大，阳光直射或高温热源）的地方；油烟、风沙极易损坏空调，应极力避免空调与其接触。
直射的阳光或高温热源会使空调制冷不及时，制冷效果差。
（2）室外机安装位置应选择尽可能离室内机较近的地方，又要考虑空气流通、无阳光或少阳光照射的条件。
室外机组应安装在空调房间的外墙，朝向最好为北向，其次为南向，最差为东、西向。
如图1-1。
（3）室外机进空气的侧面及后面应留有10 cm以上的空间，前面排风方向空间距离应在70cm以上。
各室外机由于结构不同，所需空间尺寸也不相同应参考说明书中的规定。
（4）空调器的安装面应坚固结实，具有足够的承载能力。
安装面为建筑物的旧壁或屋顶时，必须具有实心砖、混凝土或与其强度等效的安装面。
安装场地应能承受室外机的重量，且应该无振动，不引起噪声的增大。
比如：空调安在突出的阳台上会产生强烈共振，噪声大。
一般安在卧室的窗户下面，隔着窗、墙，会大大减少噪声。
而且安在窗户下面伸手可及，保证以后维护清洗、用户套空调罩以及检修等的方便。
（5）排出空气和噪声不影响邻居的场所。
（6）建筑物内部的过道、楼梯、出口等公用地方不应安装空调器的室外机。
（7）空调器的室外机组不应占用公共人行道，沿道路两侧建筑物安装的空调器其安装架底部距地面的距离应大于2.5m。
（1）空调器的安装位置，应尽量避开自然条件恶劣（如油烟重、风沙大，阳光直射或高温热源）的地方；油烟、风沙极易损坏空调，应极力避免空调与其接触。
直射的阳光或高温热源会使空调制冷不及时，制冷效果差。
（2）室外机安装位置应选择尽可能离室内机较近的地方，又要考虑空气流通、无阳光或少阳光照射的条件。

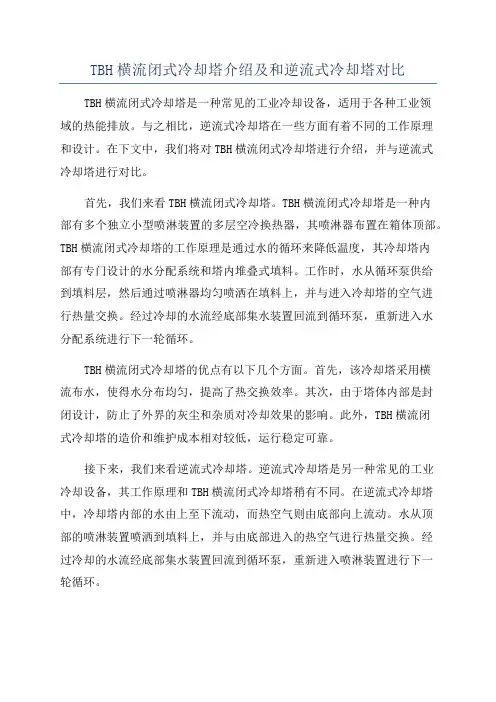

TBH横流闭式冷却塔介绍及和逆流式冷却塔对比
TBH横流闭式冷却塔介绍及和逆流式冷却塔对比TBH横流闭式冷却塔是一种常见的工业冷却设备，适用于各种工业领域的热能排放。
与之相比，逆流式冷却塔在一些方面有着不同的工作原理和设计。
在下文中，我们将对TBH横流闭式冷却塔进行介绍，并与逆流式冷却塔进行对比。
首先，我们来看TBH横流闭式冷却塔。
TBH横流闭式冷却塔是一种内部有多个独立小型喷淋装置的多层空冷换热器，其喷淋器布置在箱体顶部。
TBH横流闭式冷却塔的工作原理是通过水的循环来降低温度，其冷却塔内部有专门设计的水分配系统和塔内堆叠式填料。
工作时，水从循环泵供给到填料层，然后通过喷淋器均匀喷洒在填料上，并与进入冷却塔的空气进行热量交换。
经过冷却的水流经底部集水装置回流到循环泵，重新进入水分配系统进行下一轮循环。
TBH横流闭式冷却塔的优点有以下几个方面。
首先，该冷却塔采用横流布水，使得水分布均匀，提高了热交换效率。
其次，由于塔体内部是封闭设计，防止了外界的灰尘和杂质对冷却效果的影响。
此外，TBH横流闭式冷却塔的造价和维护成本相对较低，运行稳定可靠。
接下来，我们来看逆流式冷却塔。
逆流式冷却塔是另一种常见的工业冷却设备，其工作原理和TBH横流闭式冷却塔稍有不同。
在逆流式冷却塔中，冷却塔内部的水由上至下流动，而热空气则由底部向上流动。
水从顶部的喷淋装置喷洒到填料上，并与由底部进入的热空气进行热量交换。
经过冷却的水流经底部集水装置回流到循环泵，重新进入喷淋装置进行下一轮循环。
逆流式冷却塔与TBH横流闭式冷却塔相比有一些区别。
首先，逆流式冷却塔的热交换效率相对较高，因为热空气和冷水在逆流过程中能够充分接触。
其次，由于热空气是从底部进入的，使得冷却塔顶部的喷淋装置和填料相对较干燥，减少了填料和喷淋装置的阻塞和堵塞可能。
然而，逆流式冷却塔可能存在水分布不均匀、水流相混等问题，需要合理设计水分配系统和填料结构来解决。
综上所述，TBH横流闭式冷却塔和逆流式冷却塔在工作原理和设计方面存在一些不同之处。
各种冷却塔的优缺点
各种冷却塔的优缺点1、逆流式节能冷却塔逆流式节能冷却塔是指水流在塔内垂直落下,气流方向与水流方向相反的冷却塔。
逆流式冷却塔是水在塔内填料中，塔内的水从上到下，塔内的空气从下到上进行反流，这既是逆流式冷却塔。
逆流式节能冷却塔的优点：1、整套涉笔设计简单，配水系统通畅，整个配水过程不需要特别要求，并且不易堵塞。
采用了淋水填料，防止老化和湿气回流。
在温度比较低的地方，容易采取抗冻措施。
并且可以设计多台冷却塔同时使用。
2、整套设备设计比较简单，操作比较简单。
整套设备生产成本可以控制，通常会在一些大型的冷却循环水中使用。
冷却塔工作原理是通风的空气从正确的角度吹向滴下来的水，当空气通过这些水滴的时候，一部分水就蒸发了，由于用于蒸发水滴的热量降低了水的温度，剩余的水就被冷却了。
这种方法的冷却效果依赖于空气的相对湿度以及压力。
当水滴和空气接触时，一方面由于空气与不的直接传热，另一方面由于水蒸汽表面和空气之间存在压力差，在压力的作用下产生蒸发现象，带到目前为走蒸发潜热，将水中的热量带走即蒸发传热，从而达到降温之目的。
冷却塔的工作过程：圆形逆流式冷却塔的工作过程为例：热水自主机房通过水泵以一定的压力经过管道、横喉、曲喉、中心喉将循环水压至冷却塔的播水系统内，通过播水管上的小孔将水均匀地播洒在填料上面；干燥的低晗值的空气在风机的作用下由底部入风网进入塔内，热水流经填料表面时形成水膜和空气进行热交换，高湿度高晗值的热风从顶部抽出，冷却水滴入底盆内，经出水管流入主机。
但是，水向空气中的蒸发不会无休止地进行下去。
当与水接触的空气不饱和时，水分子不断地向空气中蒸发，但当水气接触面上的空气达到饱和时，水分子就蒸发不出去，而是处于一种动平衡状态。
蒸发出去的水分子数量等于从空气中返回到水中的水分子的数量，水温保持不变。
2、干式冷却塔干式冷却塔，水和空气不直接接触，只有热交换的冷却塔。
干式冷却塔，干式冷却难的热水在散热翅管内流动，靠与管外空气的温差，形成接触传热而冷却。

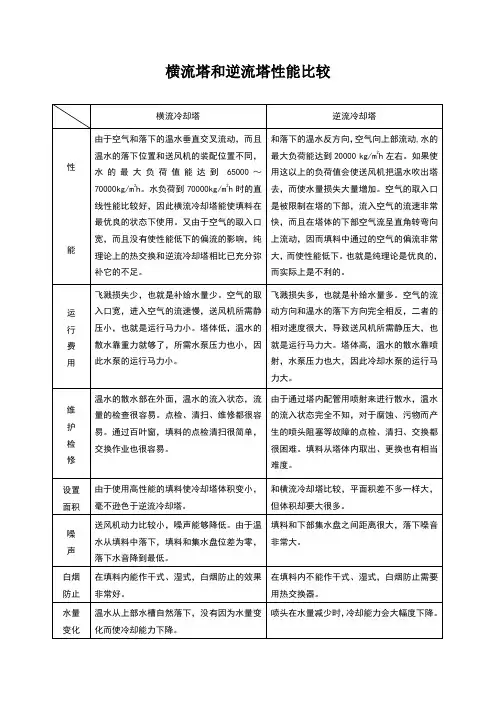

横流冷却塔和逆流冷却塔性能比较2
横流冷却塔
逆流冷却塔
性
能
由于空气和落下的温水垂直交叉流动，而且温水的落下位置和送风机的装配位置不同，水的最大负荷值能达到65000～70000kg/m2h。水负荷到70000kg/m2h时的直线性能比较好，因此横流冷却塔能使填料在最优良的状态下使用。又由于空气的取入口宽，而且没有使性能低下的偏流的影响，纯理论上的热交换和逆流冷却塔相比已充分弥补它的不足。
和落下的温水反方向，空气向上部流动,水的最大负荷能达到20000 kg/m2h左右。如果使用这以上的负荷值会使送风机把温水吹出塔去，而使水量损失大量增加。空气的取入口是被限制在塔的下部，流入空气的流速非常快，而且在塔体的下部空气流呈直角转弯向上流动，因而填料中通过的空气的偏流非常大，而使性能低下。也就是纯理论是优良的，而实际上是不利的。
维
护
检
修
温水的散水部在外面，温水的流入状态，流量的检查很容易。点检、清扫、维修都很容易。通过百叶窗，填料的点检清扫很简单，交换作业也很容易。
由于通过塔内配管用喷射来进行散水，温水的流入状态完全不知，对于腐蚀、污物而产生的喷头阻塞等故障的点检、清扫、交换都很困难。填料从塔体内取出、更换也有相当难度。
设置
运
行
费
用
飞溅损失少，也就是补给水量少。空气的取入口宽，进入空气的流速慢，送风机所需静压小，也就是运行马力小。塔体低，温水的散水靠重力就够了，所需水泵压力也小，因此水泵的运行马力小。
飞溅损失多，也就是补给水量多。空气的流动方向和温水的落下方向完全相反，二者的相对速度很大，导致送风机所需静压大，也就是运行马力大。塔体高，温水的散水靠喷射，水泵压力也大，因此冷却水泵的运行马力大。
在填料内不能作干式、湿式，白烟防止需要用热交换器。

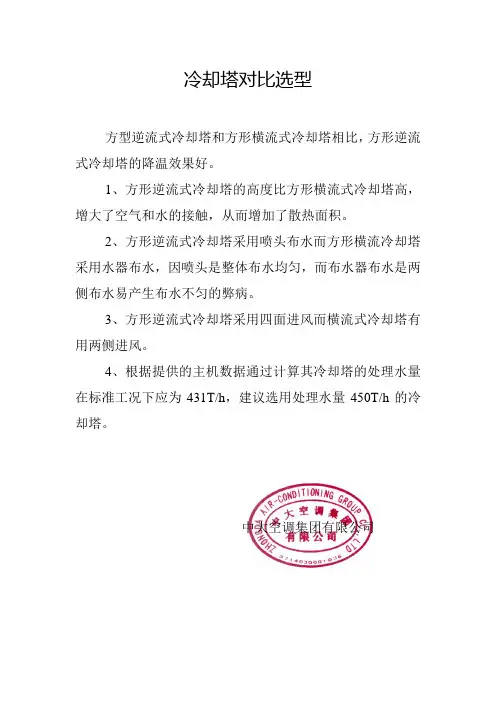

冷却塔对比选型
冷却塔对比选型
方型逆流式冷却塔和方形横流式冷却塔相比，方形逆流式冷却塔的降温效果好。
1、方形逆流式冷却塔的高度比方形横流式冷却塔高，增大了空气和水的接触，从而增加了散热面积。
2、方形逆流式冷却塔采用喷头布水而方形横流冷却塔采用水器布水，因喷头是整体布水均匀，而布水器布水是两侧布水易产生布水不匀的弊病。
3、方形逆流式冷却塔采用四面进风而横流式冷却塔有用两侧进风。
4、根据提供的主机数据通过计算其冷却塔的处理水量在标准工况下应为431T/h，建议选用处理水量450T/h的冷却塔。
中大空调集团有限公司。
闭式冷却塔横流、逆流以及开式冷却塔的工作原理
FBN系列一闭式冷却塔（逆流）1、工作原理FBN逆流式冷却塔得进风形式为底部逆流进风，与下落得喷淋水逆向交替形成饱与湿热空气,热量由顶部风机排出,水分由特殊结构得脱水器挡回集水槽循环使用,内部空间没有预冷散热得填料,余出更多得空间来增加盘管得单位散热面积,结构紧凑,占地小、特别适用于温度较低或温差较小得流体冷却。
FBN概念:F-风水冷却 B—闭式系统N—逆流式2、组成部分成套设备一般有三大部分组成:主机、辅机、电控箱;主机组成部分:1）风机:设计诱风型风筒,符合空气动力学原理,充分利用气体流场均化理论,缩小了涡流区,降低了流阻,使机体内热气能够快速排出机外;2）收水器：主要作用就是最大限度得挡回排放得水分，设备正常运行时,下面喷淋泵喷到铜管上面大量水分,由于上部比较靠近风机所在位置,为防止一些水分被风机吸出机外,从而需收水器阻挡一番; 3）冷却盘管（冷凝器）：一般可采用二种材质:a、采用优质T2紫铜管焊接而成,耐压设计l°6Mpa,铜管散热效果相对较好,一般应用在中频炉行业、冷库（食品）、化工等;b、采用优质低碳无缝钢管制成, 经过分级与整体三次205Mpa强压试验,整体在高温溶槽里进行浸锌处理,确保钢管得卓越性能,一般应用在中央空调（螺杆机组）行业。
注:冷却盘管中需冷却得流体可为多种,如纯洁水、淬火液、液压油、液态氨、氟利昂等;4）。
集水槽:主要就是盛放一定量得水源（一般为普通自来水即可），使喷淋装置工作时保证喷淋泵水得循环,使喷淋泵喷到冷却盘管上面得水自然落入集水槽中,从而保证喷淋工序得正常运行。
5）喷淋头：为使喷到冷却盘管上面得水分均匀流畅，达到最佳散热效果;6）喷淋水泵:主要功能就是将集水槽中得水,通过管道与喷淋头均匀得喷淋到冷却盘管上面,当大量有喷淋泵喷上去得水自上而下流淌时, 从而带走一部分从冷却盘管内传出得热量,达到降温得目得; 7）。
进风格栅：防水溅、防灰尘、防阳光直射、进风量大、风阻小、降低了风机能耗、且不会有喷淋水外溅现象,避免阳光照射到水槽内部,有效得保证喷淋水得水质及使用温度,有效防止灰尘及水藻滋生;8）冷却塔外壳:支撑,机体主要组成部分;采用镀铝锌板制作,就是耐腐蚀、阻热性能最强得板材之一,使用寿命就是普通镀锌板得3—6倍;根据特殊需要,也可采用201、3 04或3 16不锈钢板制作、辅机组成部分:1）。
直交流式冷却水塔与逆流式冷却水塔之比较
3、其喷头采用均布方式进行布水，若水质较差，喷头堵塞，则会影响布水方式，导致散水不均，影响水塔运行性能。
3．因逆流式冷却塔维修方面的诸多问题，所以从效益和成本的角度出发使用逆流式冷却塔比较不经济。
八、技术特性比较
(冷却塔技术的权威机构是美国冷却塔协会，即简称C.T.I.，而国际标准就是美国冷却塔协会标准)
1．横流式冷却塔由于设计制造技术非常复杂，一般厂商不会轻易尝试，就算外观可以模仿，但其热工性能非经精确计算很难达到设计要求。
2．横流式冷却塔由于所需风量较小，风车回转数较少，因此风声也较小。
3．横流式冷却塔由于散热材直接放在水盘里，水靠重力顺着散热材形成水膜流下，几乎没有水滴声。
1．逆流式冷却塔由于风阻较大，所需风量也较大，特别是多台并联和加装挡水器后风阻更大，所需电机功率更高，因此电机运转及风声噪音就大。
2．逆流式冷却塔之散水方式为压力式布水，且当逆流式冷却塔设计成两侧进风时塔体加高，水泵扬程也需增大，因此逆流式冷却塔之水泵运转噪音较大。
七、维修比较
(冷却塔例行维修主要在以下方面：散热材清洗；布水装置阻塞的清扫等)
1．散热材清洗方面：由于横流式冷却塔由两侧放散热材，中间为宽敞的维修走道，清洗只需带高压水管走进塔内即可作彻底的清洗，非常方便。
2．布水装置的清扫方面：横流塔的布水装置为散水盘，庙在冷却塔顶部两侧，如有杂质可非常方便的清除。
方形逆流塔多台并联时，每台塔的相接面无进风，故此处散热材无风通过，从而无法发挥散热效果，冷却塔性能大受影响。
四、飞溅损失比较
(飞溅损失指部分小的、
雾状的水滴在空气与水
的热传递过程中，被空
