2.4GHzRF-SIM卡公交手机一卡通系统解决方案
标准版一卡通产品
接入流程
业务流程
业务流程：业务流程包括接入流程及发卡流程。
发卡流程
15
产品优势
1、多卡合一，携带方 便，不易损坏和丢失；
5、提高单位信息化管理 水平，降低日常管理成 本，有效杜绝考勤代打 卡；
2、电子门钥，一机多开 门，省去大串钥匙烦恼；
产品优势
6、无需手工记录或统计， 便可查看所有到会记录；
机具名称
考勤机
消费机 门禁机 考勤机 消费机 1台 1台 1台 1台 1台 2台 1台 1台 2台
20元套餐
产品包1
1台
产品包2
产品包3
产品包4
2台
• 元 套 餐
门禁机 写卡终端
50人
考勤机 消费机
1台
2台 3台
100人
门禁机
写卡终端
前置机
1台
1台
1台
2台
3台
1台
1台
1台
11
B
企业最低入网 人数
“标准版一卡通”产品 业务资费
5
2
目标用户群：适用 于所有需要短信群 发的单位。
产品功能
目标用户群：适用于 企业内设有员工食堂， 或消费场所的单位。
目标用户群：所有对门禁安全管理 有需求的企业，单位，适用于领导 办公司，机密档案室，财务室等
门禁 消费 企信通
考勤 彩门
目标用户群：每个有 考勤需求的企业、单 位。
目标用户群：对单位大门出 入，有更高安全要求的单位。
3、电子钱包代替现金 消费，方便安全； 4、客户可选择租赁模式 使用一卡通系统，节约系 统投资成本，并由联通进 行远程代维代管。
7、彩门系统的应用，大大 提高办公区内门禁的安全水 平。 8、企业内短信群发， 使用方便快捷；
公交手机一卡通方案
手机公交一卡通解决方案中国移动通信集团甘肃有限公司二零一一年十一月目录一、概述 (3)二、项目背景 (3)三、项目价值 (4)四、RF-SIM卡公交手机一卡通系统功能、特点 (6)4.1设计原则 (6)4.2软件架构 (7)4.3 RF-SIM卡公交手机一卡通系统软件模块规划如下图： (7)4.4卡片选型 (8)4.4.1 RF-SIM卡 (8)4.5系统安全设计 (10)4.6接口方案设计 (11)4.7系统特性 (13)五、RF-SIM卡公交手机一卡通系统总体设计理念 (14)5.1 管理模式： (14)5.2 收费模式： (15)5.3 票卡类型： (16)5.3.1 管理卡 (17)5.3.2 用户卡 (17)5.4 制卡售卡冲值管理： (17)5.4.1 制卡操作： (17)5.4.2 营业网点售卡充值操作： (18)5.5 余额查询及用户服务管理： (18)5.6 消费数据采集传输管理： (18)5.6.1 手工采集 (18)5.6.2 TD-SCDMA/GPRS实时传输 (18)5.7 GPS监控中心： (19)5.8 系统管理中心： (21)5.8.1 服务端与客户端软件 (22)5.8.2单一网络软件 (22)5.8.3 系统功能介绍 (23)5.9 城市一卡通应用拓展： (25)六、我们的特色与优势 (27)6.1系统设计的特色 (27)6.2我们的优势 (27)一、概述随着社会的进步与变革，原有的公交消费和管理模式已不能适应新的发展要求，原有的一卡通更多的是一个封闭的系统，已经无法适应社会和信息化的需要，由运营商提供的智能化公交手机一卡通业务应运而生。
建立先进的信息管理系统和智能化公交是实现高等教育现代化的必由之路，而智能卡技术的推广，使得上车速度加快，减少传统CPU卡不便捷性、月票及钱币方式，消除福利月票的种种弊病，对促进管理，加强经济改革，具有重要的意义。
及时掌握客流情况，科学合理调度，创造效益，节省无人售票点钞工作人员的费用等，均可用RF-SIM卡来完成。
13.56M 2.4G_RF-SIM介绍
2.4G RF-SIM全卡介绍
2.4G RF-SIM全卡是一种带有射频功能
的安全SIM卡，其内部集成金融级的安全芯
片和完全独立的RF射频通道，通过手机进
行人机交互，信息显示以及与系统后台的
通讯。仅仅通过更换手机SIM卡即可实现手 机付费、充值、转账和购物等商业交易活 动，可广泛应用于公交地铁、商家消费、 企业门禁、政府公共事业、电子票务、广 告推广、手机银行等多个领域。
企业一卡通 企业一卡通主要面向企业及内部员工，通过更换RF-SIM卡以及在现有读卡设备 增加2.4G、13.56 M读头可实现企业门禁、考勤管理、饭堂消费、停车场出入等， 从而有效降低企业的管理成本，提高管理效率。
典型应用场景
校园一卡通 校园一卡通主要面向在校学生及教职工，通过更换RF-SIM卡以及在现有读卡设
2.4G RF-SIM 2.4GHz识读模块
典型应用场景
2.4G RF-SIM全卡是一种应用于手机上的新业务载体平台，主要可用于手机自动缴 费，手机银行，手机刷卡消费，也可用于门禁、广告等方面，按应用场景可分为校园
一卡通、企业一卡通、社区一卡通、消费一卡通等。
价 值 提 升
认证 服务
互联网登陆 银行认证 证券认证
备增加2.4G读头、 13.56M读头可实现校园内图书馆出入、饭堂、小卖部、澡堂、
机房消费等，从而提高学校的信息化的管理能力，形成强烈的社会效应。 社区一卡通 社区一卡通主要面向社区住户、物业管理公司，通过更换RF-SIM卡以及在现有 读卡设备增加2.4G读头、 13.56M读头可实现社区门禁出入、停车场、游泳池、健 身房、会所、周边配套商户消费等，从而提升社区智能化管理能力和服务水平， 提高住户的满意度。
手机RF-SIM一卡通管理系统解决方案书
手机RF-SIM一卡通管理系统解决方案书手机RF-SIM卡“手机一卡通”综合管理系统采用了国际最先进的2.4G 技术,这一系统的推出给社会、高等院校、企业的管理带来了极大的方便，并引起极大的反响。
目前,在大专院校中,大量人员的证件、档案、食堂售饭等管理都是不关联的,各部门之间没有相互的联系,造成人力和财力的浪费,且工作效率低.非接触式IC卡系列管理系统,可以把院校教职员工和学生的证件(包括教职员工教职员工证、学生证、图书借阅证、出入证等) 、学生学籍档案管理、教职员工考勤、食堂管理、机房管理、停车场、游泳池管理、小卖部及其它小金额消费等功能综合到一张卡上,使院校摆脱繁琐、低效的管理式,把更多的精力投入到科研工作和学习中去。
设计原则本方案的设计是根据校园的实际要求，本着科学合理、经济实用、先进可靠、兼容扩充性强的原则进行的。
先进性本系统设计时充分考虑设备和技术的先进性。
本系统采2.4G RF-SIM 卡及非接触IC卡(8K内存，可读写IC芯片)，它的存储结构允许卡用于多应用系统。
多达十六种不同的应用，使管理人员摆脱繁琐的管理方式，同时让使用者感受到它的快捷、便利和轻松。
良好的扩充性我们充分考虑了系统增容的可扩充性：1、网络设计均采用总线制，所有设备管理主机均挂在总线上，以后系统增容时，只需直接将管理设备与总线进行连接，不需对线路进行改造；2、系统应用软件能支持10万张卡片的使用，它完全能满足将来人员增长的需要；3、真正的一卡一库一网一平台。
4、采用非接触式智能卡系统实现校园食堂收费、图书借阅、上机收费、小卖部收费、澡堂收费、体育馆收费、医院收费、俱乐部收费的一卡通综合管理系统消费时只需出示已充值的手机卡于收费机感应区的有效距离，便可完成消费。
消除了以往旧的消费方式中可能发生的种种弊端，即加快了操作速度，改善了消费方式，加强了系统的安全性，又有利于智能化管理。
网络设计均采用总线制，所有设备管理主机均挂在总线上，以后系统增容时，只需直接将管理设备与总线进行连接，不需对线路进行改造；系统安全可靠性智能卡产品所有终端设备都是带微处理器和存储器的单片机，保证数据计算的准确和数据保存的完整；IC卡采用PHILIPS公司的M1型逻辑加密存储卡，自带32位全世界唯一的序列号，防止复制，卡片可进行三重加密，比磁卡和要求实时联网的ID卡具有更强的安全性和稳定性。
城市公交一卡通系统解决方案
系统特色集约化管理：基于省级集中式多级权限的交通卡应用管控模式，平台集中整合各级省、市交通垂直架构部门管理、设备集中与分散管理、中央清算与结算管理、多级卡务管理、实时在线集控管理、便捷自助查询、有效决策支持等应用，实现智能交通一体化、集约化管理。
无线采集：支持联机实时传输和脱机延时传输两种工作模式，支持GPRS、 CDMA、Zigbee、红外等通讯方式，彻底改变公共交通系统中传统的手工数据采集落后局面，Zigbee无线通讯技术采用国际2.4GHz免费频段，降低运营成本。
车辆管理:行业内率先融合RFID+GPS+GIS+GPRS/CDMA多技术应用的车辆流程化智能管控,全面管理车辆信息、车辆调度、车辆定位、权限管理、线路运行管理、智能卡司机考勤、安全报警、车辆录音、照片监控、地图轨迹管理、短信服务等管理.系统融合：全面实现一卡通管理、GPS智能车辆管理、3G车辆多媒体发布等多业务融合与互通高集成应用，可与第三方智能交通系统融合对接，实现智能交通综合资源管控.系统应用城市公交和BRT：针对城市公交和BRT多业务复杂应用，在国内率先应用Zigbee与GPRS/CDMA多种无线通讯技术的融合创新。
出租车:智能收费终端与出租车计价器互联，自助刷卡扣费，实现银行卡与司机卡的二卡合一的快速结算模式，提升了车辆运行效率。
城乡公交：采用定额刷卡消费和GPS自动分段计费等复合模式,有效解决城乡公交的票务收费复杂、结算混乱、运营效率低等问题。
城市轨道：新开普轨道交通AFC（自动检票)系统可实现与城市公交、出租车、自行车等多领域公共交通系统的一卡多用的融合支付。
城市公共自行车：采用刷卡自助取 /还车方式，实现绿色出行，减少城市碳排放,缓解交通压力，是城市公共交通体系的有力补充.应用终端公交刷卡机：新开普智能卡公交车载机采用先进的嵌入式CPU、大容量Flash技术，具有低功耗、响应速度快、抗干扰能力强、坚固耐用等特点,完全符合建设部应用技术标准,全面兼容CPU 卡、Mifare One卡系列，并可扩展手机应用.首批通过银联QPBOC认证。
一卡通基本介绍

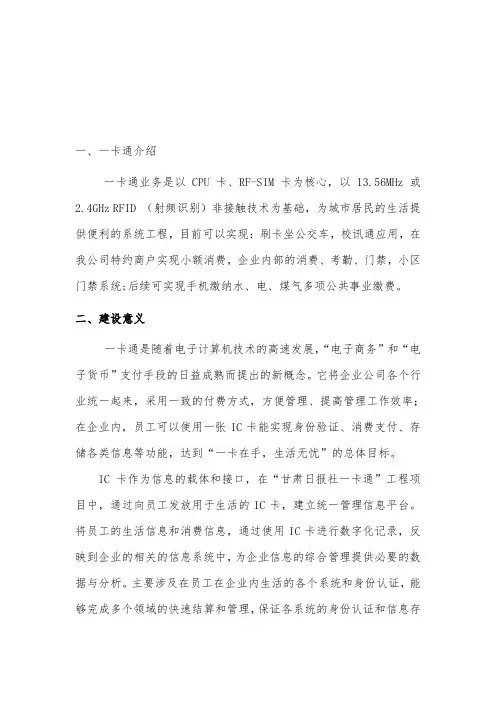

一、一卡通介绍一卡通业务是以CPU卡、RF-SIM卡为核心，以13.56MHz或2.4GHz RFID （射频识别）非接触技术为基础，为城市居民的生活提供便利的系统工程，目前可以实现：刷卡坐公交车，校讯通应用，在我公司特约商户实现小额消费，企业内部的消费、考勤、门禁，小区门禁系统;后续可实现手机缴纳水、电、煤气多项公共事业缴费。
