滕州泵站运行操作票
泵站操作票
10
合上站变馈电柜开关，查确已“合上”，工作指示绿灯亮
备注：
操作人： 监护人： 值班负责人：
注：每一步操作完成之后，在“操作记号”栏内打“√”确认。
山口站机组运行操作票
编号：
发令人：
受令人：
发令时间：年月日时分
操作开始时间：年月日时分
操作结束时间：年月日时分
山口站机组运行操作票
编号：
发令人：
受令人：
发令时间：年月日时分
操作开始时间：年月日时分
操作结束时间：年月日时分
（ ）监护下操作 （ ）单人操作 （ ）检修人员操作
操作任务：开 号机组
操作记号（√）
顺序
操 作 项 目
1
应合ห้องสมุดไป่ตู้10KV 号主机组控制、保护、合闸电源，查确已“合上”
2
应拨动10KV 号主机组开关柜的现地开关位置，查确已处于现地状态
5
检查低压系统380V三相电压是否正常
备注：
操作人： 监护人： 值班负责人：
注：每一步操作完成之后，在“操作记号”栏内打“√”确认。
山口站机组运行操作票
编号：
发令人：
受令人：
发令时间：年月日时分
操作开始时间：年月日时分
操作结束时间：年月日时分
（ ）监护下操作 （ ）单人操作 （ ）检修人员操作
操作任务：站变1#380V低压进线柜退出
山口站机组运行操作票
编号：
发令人：
受令人：
发令时间：年月日时分
操作开始时间：年月日时分
操作结束时间：年月日时分
（ ）监护下操作 （ ）单人操作 （ ）检修人员操作
变电站电气操作票和工作票制度实用版
变电站电气操作票和工作票制度实用版为了确保变电站电气操作的安全和规范，提高工作效率，制定了变电站电气操作票和工作票制度。
下面是一个实用版的制度，详细介绍了操作票和工作票的内容和流程。
一、操作票制度1.操作票的定义操作票是变电站电气操作人员进行操作或检修工作时，按照一定的规程和程序填写的书面文件，包括操作内容、操作人员和操作时间等信息。
2.操作票的使用范围操作票适用于变电站电气操作，主要包括设备投切、检修、调试、试验以及其他需要书面记录的操作工作。
3.操作票的填写要求（1）操作票应由专人填写，填写人员应熟悉变电站电气设备和操作规程。
（2）操作票应按照规定的格式填写，包括操作项目、要求、步骤、人数、时间等。
（3）操作票应签字确认，操作人员和监护人应在操作完成后签字确认。
4.操作票的流程（1）操作票填写：根据实际操作情况填写操作票，包括操作项目、要求、步骤、人数、时间等。
（3）操作票下发：审核通过后，将操作票下发给操作人员，并进行必要的交底和安全培训。
（4）操作票执行：操作人员按照操作票的要求和步骤进行操作，并在操作完成后填写完成时间和签字确认。
（5）操作票归档：操作票应按规定的要求和时间进行归档保存，以备后续查阅。
二、工作票制度1.工作票的定义工作票是针对变电站的设备检修、改造、维护以及其他需要进行计划性工作的一种特殊操作票，主要用于对电气设备进行故障排除和维修、改造等工作。
2.工作票的使用范围工作票适用于计划性的设备检修、维护、改造等工作，需要有相关专业知识和技能的人员进行操作。
3.工作票的填写要求（1）工作票应由专人填写，填写人员应熟悉变电站电气设备和工作流程。
（2）工作票应按照规定的格式填写，包括工作内容、要求、步骤、人数、时间等。
（3）工作票应签字确认，工作人员和监护人应在工作完成后签字确认。
4.工作票的流程（1）工作票填写：根据实际工作情况填写工作票，包括工作内容、要求、步骤、人数、时间等。
操作票、工作票格式
变电站（发电站）道闸操作票
单位：编号：
发令人受令人发令时间年月日时分
操作开始时间：
年月日时分操作结束时间：
年月日时分
操作任务：
顺序操作项目√
备注：
拟票人：审票人：值班负责人：
操作人：监护人：值班负责人（现场运行负责人）
变电站（发电厂）事故应急抢修单
单位编号
1、抢修工作负责人（监护人）班组
2、抢修班人员（不包括抢修工作负责人）
共人。
3、抢修任务（抢修地点和抢修内容）：
4、安全措施：
5. 抢修地点保留带电部分或注意事项：
6. 上述1至5项由抢修工作负责人根据抢修任务布置人的布置填写。
7.经现场勘察需补充下列安全措施：
经许可人（调度/运行人员）同意（月日时分）后，已执行。
8.许可抢修时间：年月日时分。
许可人（调度/运行人员）
9.抢修结束汇报：本抢修工作于年月日时分结束。
现场设备状况及保留安全措施：
抢修班人员已全部撤离，材料工具已清理完毕，事故应急抢修单已终结。
抢修工作负责人许可人（调度/运行人员）
填写时间年月日时分。

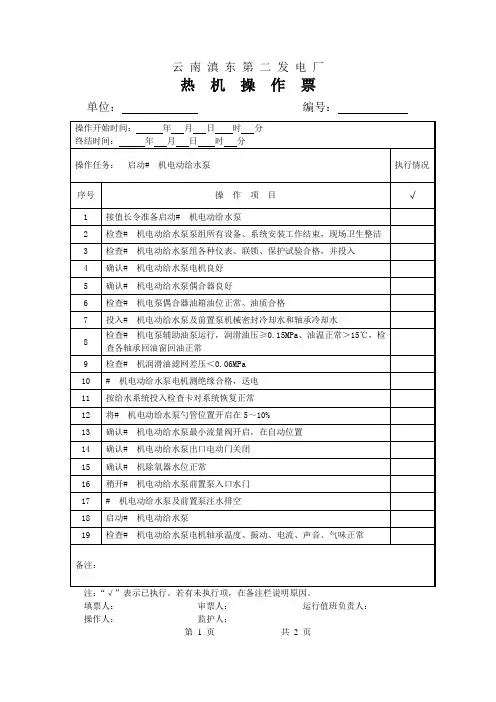

电动给水泵正常启动操作票
检查# 机润滑冷油器、工作冷油器进出口温度正常，将温度调节阀投入 23
自动 24 操作完毕，汇报单元长，做好记录
ㄣ
备注：
注：“√”表示已执行。若有未执行项，在备注栏说明原因。
填票人：
审票人：
运行值班负责人：
操作人：
监护人：
第2页
共2页
检查# 机电泵辅助油泵运行，润滑油压≥0.15MPa、油温正常＞15℃，检 8
查各轴承回油窗回油正常 9 检查# 机润滑油滤网差压＜0.06MPa 10 # 机电动给水泵电机测绝缘合格，送电 11 按给水系统投入检查卡对系统恢复正常 12 将# 机电动给水泵勺管位置开启在 5～10% 13 确认# 机电动给水泵最小流量阀开启，在自动位置 14 确认# 机电动给水泵出口电动门关闭 15 确认# 机除氧器水位正常 16 稍开# 机电动给水泵前置泵入口水门 17 # 机电动给水泵及前置泵注水排空 18 启动# 机电动给水泵 19 检查# 机电动给水泵电机轴承温度、振动、电流、声音、气味正常
备注：
注：“√”表示已执行。若有未执行项，在备注栏说明原因。
填票人：
审票人：
运行值班负责人：
操作人：
监护人：
第1页
共2页
云南滇东第二发电厂
热机操作票
单位：
编号：
操作开始时间：
年月日 时分
终结时间：
年月日 时分
操作任务：
执行情况
序号
操作项目
√
20 检查# 机电机偶合器各轴承温度、齿轮啮合声音、振动正常 21 检查# 机电动给水泵润滑油压大于 0.15MPa 电动给水泵辅助油泵自停止,
变电运行典型操作票
35kV变电站通用典型操作票1．1号主变运行转检修2．1号主变检修转运行3．1、2号主变运行转热备用4．拉开35146电源II线刀闸5．合上35786电源I线刀闸6．1、2号主变热备用转运行7．合上351467电源II线地刀闸8．拉开351467电源II线地刀闸9．297馈路I开关运行转冷备用10．在2976馈路I开关线刀闸线路侧挂地线一组11．拆除2976馈路I开关线刀闸线路地一组12．297馈路I开关冷备用转运行13．297馈路I开关运行转检修14．297馈路I开关检修转运行15．10KV母线YH运行转检修16．10KV母线YH检修转运行17．10KV电容器运行转检修18．10KV电容器检修转运行19．35KV站用变运行转检修20．35KV站用变运行转检修21．10KV站用变运行转检修22．10KV站用变检修转运行倒闸操作票N0：通票倒闸操作票 N0：通票倒闸操作票 N0：通票倒闸操作票 N0：通票倒闸操作票 N0：通票倒闸操作票 N0：通票倒闸操作票 N0：通票倒闸操作票 N0：通票倒闸操作票 N0：通票倒闸操作票 N0：通票倒闸操作票 N0：通票倒闸操作票 N0：通票倒闸操作票 N0：通票倒闸操作票 N0：通票倒闸操作票 N0：通票倒闸操作票 N0：通票倒闸操作票 N0：通票倒闸操作票 N0：通票倒闸操作票 N0：通票倒闸操作票 N0：通票倒闸操作票 N0：通票倒闸操作票N0：通票倒闸操作票N0：通票倒闸操作票N0：通票倒闸操作票N0：通票。
补水泵停电(操作票)
5.3机构卡涩强行操作
5.3机构卡涩要立即停止操作，查明原
因
6
环境污染
6.1盘柜门未关
6.1操作结束必须关闭柜门防止开关柜积灰
序号
操作项目
执行
情况
操作
时间
1
接班长令，断开井补水泵电源；
2
检查#补水泵已停运；
3ቤተ መጻሕፍቲ ባይዱ
拉开#补水泵变频器进线电源开关；
4
检查#补水泵变频器进线电源开关在分闸位置；
（1）评价人：_年月0时一分
（2）评价人：年月0时一分
备注
第1页/共1页
1.3操作错误
1.3.1严禁并项、倒项、越项、添项、漏项操作
1.3.2必须核对设备名称、编号、位置正确
L4监护失误
1.4履行操作监护人职责，不允许无监护人
2
设备要素
2.1触电伤害
2.1.1开关操作前必须检查断路器确在分闸位置
2.1.2使用绝缘手套要双手戴好，不能包裹使用
2.1.3绝缘手套贴有有效合格证且外观检查合格
3
环境要素
3.1室内地面滑
3.1进出配电室应注意脚下，防止滑倒
3.2作业场地光照不良
3.2保持现场照明充足，亮度满足现场操作要求
4
管理要素
4.1操作人、监护人不符合要求
4.1操作人和监护人必须培训考试合格并在公司公布人员名单中
5
设备损坏
5.1违反操作规定
5.1按照操作顺序逐项进行操作
5.2带负荷拉断路器
5
在#补水泵进线电源开关上悬挂“禁止合闸，有人工作”的
警示牌；
6
拉开#补水泵断路器：
给水泵启动操作票
编号：日期：年月日
发令人：监护人：操作人：
操作时间：时分至时分止终止
操作任务：给水泵启动
序号
操作项目
√
1
接值长令，给水泵。
2
检查给水泵工作票已终结，安全措施已恢复。
3
通知电气运行人员测电机绝缘合格。
4
检查给水泵地脚螺丝无松动ห้องสมุดไป่ตู้靠背轮连接牢固、保护罩完好。
5
关闭放水阀，打开进水阀，确认进水压力正常。
6
打开再循环阀，确认至除氧器回水阀打开
7
打开泵体冷却水阀，确认冷却水压在0.1MPa以上。
8
打开大、小冷油器及电机冷风器出水阀。
9
打开机封水阀
10
检查油箱油位在1/2~2/3之间，油质合格。
11
启动辅助油泵，润滑油压在0.08~0.14MPa之间。
12
打开高、低压端进油阀，确认进油压力在0.06~0.12MPa之间，检查回油量正常。
19
全面检查给水泵及给水水系统运行正常。
20
操作结束，汇报值长并做好记录。
备注：
13
检查所有表计齐全完好投入，勺管开度在5%以下，转子盘动灵活。
14
合上电机电源，启动给水泵，给水泵出口电动阀联动打开。
15
主油泵工作后，检查辅助油泵应自停。
16
检查轴承声音、振动正常后逐渐开大勺管开度带负荷。
17
将电机冷风器进水阀打开。
18
根据油温情况，调整大、小冷油器进水阀开度，大冷油器出口油温维持在50~75℃之间，小冷油器出口油温维持在35~45℃之间。
检修操作票模板
停送电时严格执行一人操作，一人监护
二、操作项目（按操作顺序填写与执行）
√
1
拆除在注浆机低压柜上悬挂“禁止合闸，有人工作”标志牌一块
2
将注浆机低压柜抽屉推入至运行位置
3
检查注浆机低压柜确已在运行位置
4
将注浆机低压柜合闸
备注：
操作人：监护人：值班负责人：
年月日时分
备注：
清水泵检修操作票
第号
操作开始时间：年月日时分
主排水泵检修操作票
第号
操作开始时间：年月日时分
终了时间：年月日时分
操作任务：主排水泵运行转检修
顺序
操作内容
已执行
操作时间
一、操作危险点、安全措施和注意事项
（按工作顺序填写与执行）
√
1
严格执行《两票三制》管理制度
2
未穿戴绝缘护具造成触电事故
3
误操作非停送电开关
4
停送电时严格执行一人操作，一人监护
二、操作项目（按操作顺序填写与执行）
√
1
拆除在馈电上悬挂“禁止合闸，有人工作”标志牌一块
2
将馈电隔离手把打到运行位置
3
确认馈电开关隔离手把已在运行位置
4
将馈电合闸
备注：
操作人：监护人：值班负责人：
年月日时分
备注：
空压机检修操作票
第号
操作开始时间：年月日时分
终了时间：年月日时分
操作任务：空压机运行转检修
顺序
操作内容
已执行
操作时间
四、操作危险点、安全措施和注意事项
备注：
操作人：监护人：值班负责人：
年月日时分
备注：
注浆机检修操作票
典型操作票样本
典型操作票样本
一、六号机组6GS手动开机至空转
1 检查六号机6GS进水闸门已提起
2 检查六号机6GS上游栏污栅已落下
3 检查六号机6GS尾水闸门已提起
4 检查六号机6GS保护均已正确投入
5 检查六号机6GS机组机械锁锭确已退出
6 检查六号机6GS液压防飞逸装置已复归
7 检查六号机6GS压油装置压力正常
8 检查六号机6GS压油装置一、二号压油泵在自动位置
9 检查六号机6GS轮毂高位油箱油位正常
10 检查六号机6GS轴承高位油箱油位正常
11 检查六号机6GS一号电压互感器91TV确已摇至工作位置
12 检查六号机6GS二号电压互感器92TV确已摇至工作位置
13 检查六号机6GS三号电压互感器93TV确已摇至工作位置
14 检查三号主变3T低压侧电压互感器94TV确已摇至工作位置
15 检查六号机6GS出口断路器990DL确已断开。
工业水泵切换操作票
6.
检查#工业水泵运行正常后，缓慢开启#工业水泵出口门，并注意工业水母管压力升高，#工业水泵电流增加
7.
检查正常后，汇报值长，准备停止#工业水泵运行
8.
缓慢关闭#工业水泵出口手动门，注意工业水压力变化正常。
9.
解除#工业水泵联锁
10.
在DCS画面上点击#工业水泵“停止”按纽
动力车间
热机操作票
____年____月____日№：
发令人
操作人
监护人
操作任务
工业水泵由#切换为#运行
操作前已由向联系过
顺序
操作内容
操作时间
执行
1.
接值长令，启动#工业水泵，停止#工业水泵
2.
检查确认#工业水泵入口门开启
3.
检查确认#工业水泵出口门关闭
4.
打开#工业水泵泵体放空气考克，出水后关闭
5.
11.
就地检查#工业水泵惰走时间正常，无倒转
12.
投入#工业水泵联锁
13.
汇报值长，工业水泵切换完毕
14.
15.ቤተ መጻሕፍቲ ባይዱ
16.
操作记事
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
滕州泵站运行操作票
南水北调滕州供水三级加压站联合试运行操作票
编号：
SDPT-SB-01
发令人：受令人：发令时间： 2016年月 22日09时00分
操作开始时间：2016年3月22日09时01分（）监护下操作（
单人操作（）检修人员操作
操作任务：加压泵站10kv主供电、断路器开关投入
操作记
（√）
顺序操作项目
1
应合上10KV 101进线主保护跳闸压板，
确已“合上”
2
检查10KV进线计量柜001隔离手车在试验
位置。
3
检查10KV进线柜101断路器开关在试验位
置、分闸状态。
器手车在试验位置、分闸状态。
检查无功补偿出线柜106（105）断路器9
手车在试验位置、分闸状态。
检查所用变出线柜005 熔断器手车在试验
10
位置。
把10KV进线计量柜001隔离手车摇进工作
11
位置。
查确已“工作位置”
把10KV进线柜101断路器手车摇进工作位
12
置。
查确已“工作位置”
把10KV进线柜101选择开关至就地、选择
13
开关至合闸。
查确已“合闸位置”
把10KV进线PT柜、P11 PT手车摇至工作
14
位置。
查确已“工作位置”
注：每一步操作完成之后，在“操作记号”栏
内打“√”确认。
南水北调滕州供水三级加压站联合试运行操作票
编号：
SDPT-SB-02
6
合上2#软启动器出线柜103开关后备保护跳闸压板，送直流控保电源查确已“合上”7
把2#软启动器出线柜103断路器手车摇进工作位置。
查确已“工作位置”
8 把2#软启动器出线柜103远方、就地开关至就地（自动控制至远方）。
软起、直起开关至软起。
查确已“软起位置”
9 合上3#软启动器出线柜104（105）开关后备保护跳闸压板，送直流控保电源查确已“合上”
10
把3#软启动器出线柜104（105）断路器手车摇进工作位置。
查确已“工作位置”
11 把3#软启动器出线柜104（105）远方、
地开关至就地（自动控制至远方）。
软起、
注：每一步操作完成之后，在“操作记号”栏
内打“√”确认。
南水北调滕州供水三级加压站联合试运行操作票
编号：
SDPT-SB-03
2 应拉开1# 号主机开关柜的接地开关，查确已“拉开”
3 合上I段PT柜隔离开关，查确已“合上”
4 关闭水泵出水手动阀门、开启水泵进水阀门
5 合上电动蝶阀和液压止回阀电源开关
6 合上 1# 号主机的变频器交流电源、冷却风机电源开关
7 启动 1# 主机冷却风机，检查风机运行状态
8 设定启动电机运行频率、合 1# 号主机开关
9 开启水泵出口液压止回阀和电动蝶阀
10 开启水泵出水手动阀门
11 检测 1# 号机组水泵前后轴承与电机温度
检查水泵机组各项技术参数是否正常（电
注：每一步操作完成之后，在“操作记号”栏内打“√”确认。
南水北调滕州供水三级加压站联合试运行操作票
编号：
SDPT-SB-04
注：每一步操作完成之后，在“操作记号”栏内打“√”确认。
南水北调滕州供水三级加压站联合试运行操作票
编号：SDPT-SB-05
南水北调滕州供水三级加压站联合试运行操作票
编号：SDPT-SB-06
南水北调滕州供水三级加压站联合试运行操作票
编号：SDPT-SB-07。
