泵站运行操作与维护—课标
泵站运行管理与维护完整ppt课件
2009年8月8日，中国水电集团承建的世界最大单级双吸离心泵——北京 惠南庄泵站首次有水调试成功，厂房24台蝶阀带水开、关运作正常。
.
惠南庄泵站位于北京市房山区大石窝镇，是南水北调中线工程总干
渠唯一的一座大型加压泵站，也是中线北京段实现管涵加压输水的关键
控制性工程。泵站设计流量60立方米/秒，共安装8台卧式单级双吸离心泵，
.
▪ ZLB型立式轴流泵
叶轮 1、固定式 2、半调节
.
魁岐排涝站厂房内的3台斜置轴流 大型水泵,装机6000kw,120m3/s
.
132ZXB—3型斜式轴流泵是目前亚洲第二大泵。福州
1.3 抽水装置
1、离心泵抽水装置
.
萧山湘湖备用取水泵站
.
2、轴流泵抽水装置
.
1.4 泵的工作原理与构造
▪ 一、离心泵 ▪ (一)离心泵的工作原理 ▪ 离心泵是利用叶轮旋转而使水产生离心力
.
▪ 1.1.5 水泵的发展趋势 1、大型化、大容量化特别是取水水泵和排水水泵 微型化（园林工艺）
2、高扬程、高转速
单级扬程已经达到1000m。 3、系列化、通用化和标准化（完善水泵品种，现
代生产工艺的必然要求） 说明： ①当前趋于用潜水泵，无泵房，低噪音 ②要求：高速，高温，高压，高效率，大容量，
二零一、构造
2 水泵常见故障与排除
3 泵站运行与维护
4
案例讨论
5 问题及发展趋势
.
1.1 水泵作用和地位
1.1.1水泵的定义 水泵是输送和提升液体的机器，是一种转换
能量的机械，它把原动机的机械能转化为输 送液体的动能或势能。
电能 机械能 压能（势能）
1.1.2水泵应用:采矿、冶金、电力、石油、化 工、市政以及农林等部门。 例：水利工程（灌溉泵站、排水泵站）、市 政（给水泵站 、排水泵站）、火电厂
泵站运行维护岗位安全操作规程（3篇）
泵站运行维护岗位安全操作规程一、总则1.本安全操作规程适用于泵站运行维护岗位工作人员，旨在保障泵站运行维护工作的安全与顺利进行。
2.泵站运行维护岗位工作人员必须认真学习、遵守并执行本规程。
二、岗位安全操作规程1.泵站运行维护岗位工作人员必须定期进行安全教育培训，了解并掌握相关安全知识，熟悉紧急情况处理流程。
2.在岗期间必须佩戴符合规定的个人防护装备，包括安全帽、防护眼镜、耳塞、防护服等，并确保其有效使用。
3.进入泵站作业区域前，必须进行适当的安全检查，排除可能存在的隐患，并将发现的问题及时向上级报告。
4.在操纵设备之前，应事先确认设备的安全状态，检查设备的运行情况，确保设备正常运行。
5.操作泵站设备时，必须按照操作规程操作，严禁擅自调整设备参数，如有必要，应事先向上级汇报并取得许可。
6.在进行维护保养工作时，必须切断设备电源，确保设备处于停机状态，防止意外发生。
7.在更换设备部件或进行设备维修时，必须采取正确的操作方法，严禁使用不合适的工具或力量过大或过小，以免引起意外伤害。
8.进入泵站机房时，必须关注机房内的环境气体浓度，如有发现异常情况，应立即报告上级并采取必要的措施。
9.禁止未经许可擅自进入危险区域、禁止触摸设备的运动部分，严禁违反相关安全规定。
10.在执行维护作业或操作设备时，必须配戴并正确使用相关安全防护装备，严禁穿着过宽松、过紧、不符合安全要求的服装。
三、紧急情况处理1.发生火灾时，必须立即拉响火警报警器，并根据消防预案及时进行灭火。
2.发生泄漏、溢流等情况时，必须立即关闭相应设备，并采取控制措施，防止事故扩大。
3.发生电气故障时，必须立即切断电源，并通知电气维修人员进行处理。
4.发现陌生人进入泵站时，必须立即警告，并向上级报告，采取必要的安全防护措施。
四、应急救援及自救互救1.在发生紧急情况时，必须听从现场指挥，并根据现场情况采取相应的应急救援措施。
2.在自救或互救时，必须按照现场指挥要求行动，确保自己和周围人员的安全。

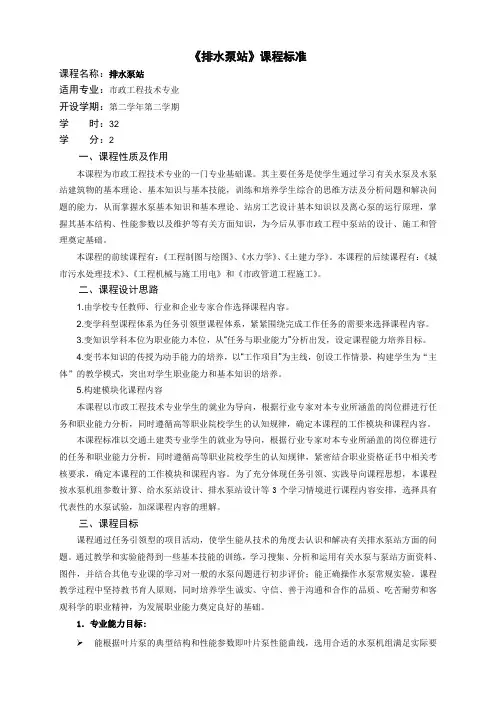

排水泵站课程标准
《排水泵站》课程标准课程名称：排水泵站适用专业：市政工程技术专业开设学期：第二学年第二学期学时：32学分：2一、课程性质及作用本课程为市政工程技术专业的一门专业基础课。
其主要任务是使学生通过学习有关水泵及水泵站建筑物的基本理论、基本知识与基本技能，训练和培养学生综合的思维方法及分析问题和解决问题的能力，从而掌握水泵基本知识和基本理论、站房工艺设计基本知识以及离心泵的运行原理，掌握其基本结构、性能参数以及维护等有关方面知识，为今后从事市政工程中泵站的设计、施工和管理奠定基础。
本课程的前续课程有：《工程制图与绘图》、《水力学》、《土建力学》。
本课程的后续课程有：《城市污水处理技术》、《工程机械与施工用电》和《市政管道工程施工》。
二、课程设计思路1.由学校专任教师、行业和企业专家合作选择课程内容。
2.变学科型课程体系为任务引领型课程体系，紧紧围绕完成工作任务的需要来选择课程内容。
3.变知识学科本位为职业能力本位，从“任务与职业能力”分析出发，设定课程能力培养目标。
4.变书本知识的传授为动手能力的培养，以“工作项目”为主线，创设工作情景，构建学生为“主体”的教学模式，突出对学生职业能力和基本知识的培养。
5.构建模块化课程内容本课程以市政工程技术专业学生的就业为导向，根据行业专家对本专业所涵盖的岗位群进行任务和职业能力分析，同时遵循高等职业院校学生的认知规律，确定本课程的工作模块和课程内容。
本课程标准以交通土建类专业学生的就业为导向，根据行业专家对本专业所涵盖的岗位群进行的任务和职业能力分析，同时遵循高等职业院校学生的认知规律，紧密结合职业资格证书中相关考核要求，确定本课程的工作模块和课程内容。
为了充分体现任务引领、实践导向课程思想，本课程按水泵机组参数计算、给水泵站设计、排水泵站设计等3个学习情境进行课程内容安排，选择具有代表性的水泵试验，加深课程内容的理解。
三、课程目标课程通过任务引领型的项目活动，使学生能从技术的角度去认识和解决有关排水泵站方面的问题。
《泵站安全操作GAI》课件
异常处理
根据异常情况，采取相应的处理措施 ，如调整、维修、更换等，确保设备 恢复正常运行。
紧急处理
在出现紧急情况时，采取紧急措施防 止事态扩大，如切断电源、关闭管道 等。
记录与分析
对异常处理过程进行记录和分析，总 结经验教训，提高泵站设备的安全管 理水平。
03
泵站安全操作流程
泵站操作前的准备
检查泵站设备
常状态。
启动操作
按照规定的启动程序，依次启 动泵站设备，确保设备正常运 转。
停机操作
在需要停机时，按照规定的停 机程序，依次停机泵站设备， 避免设备损坏或造成安全隐患 。
紧急停机
在出现紧急情况时，立即停机 泵站设备，并采取相应措施排
除故障或降低风险。
泵站设备的异常处理
异常识别
通过观察和检测，及时发现泵站设备 的异常情况，如异常声音、异常振动 、泄漏等。
考核形式
采用现场操作、模拟演练等形式进行考核。
考核内容
涉及泵站设备操作、安全防护措施、应急处 置等方面的实践操作考核。
考核标准
制定详细的评分标准，对操作人员的技能水 平、安全意识等方面进行评价。
泵站安全操作培训效果评估
评估目的
评估内容
对安全操作培训的效果进行评估，总结经 验教训，持续改进培训质量。
包括操作人员的理论知识掌握程度、实际 操作技能、安全意识等方采用问卷调查、实际操作考核、案例分析 等多种方法进行评估。
根据评估结果，对培训计划进行调整和完 善，提高培训效果和实用性。
THANK YOU
在进行某些操作时，应保持与设备的 足够安全距离，避免发生意外伤害。
密切观察设备运行情况
在操作过程中，应密切关注泵站设备 的运行情况，如发现异常，应立即停 止操作并进行检查。
泵的运行与维护课件资料
二、泵的定义和作用
泵的定义
泵的定义：通常把提升液体、输送液体或 使液体增加压力 , 即把原动机的机械能变为 液体的能量从而达到抽送液体目的的机器 统称为泵。
泵的作用
离心泵是一种水利机械，从原动机得到能 量，一部分用于克服泵转动时所产生的阻 力，大部分能量传递给液体，使液体具有 一定的压能和动能。
N= HQ/1000
离心泵的性能参数
➢ 效率
泵的效率等于有效功率和轴功率之比，是衡量离 心泵工作经济性的指标，用符号η表示。表达式 为：
η= Ne / N轴×100%
离心泵的性能参数
➢ 离心泵的特性曲线
当转速一定时， H、N、η与Q的关系曲线
。
H
HQ
Q
N Q
Q
离心泵的性能参数
➢离心泵的工作点 H
六、离心泵的性能参数
离心泵的性能参数
离心泵的主要工作参数有：流量、扬程、功率 、效率、转速和汽蚀余量等。 ➢ 流量
流量也称排量，是泵在单位时间内排出液体的 数量。可以用体积流量和质量流量两种单位表示 。 体积流量用Q表示，其常用单位是m3/h，m3/s或 L/s。 质量流量用M表示，其常用单位是kg/h或kg/s. 质量流量M与体积流量之间的关系：
轴承润滑通常用油槽或油雾进行润滑，为了保证滚动 体和滚道接触面间形成一定厚度的油膜，油质一定要合格， 在油槽润滑中，轴承部分浸在油中，油浸润高度以没过轴 承底的50％为宜。如果超过50％，过量的油涡流会使油温 上升，油温升高会加速润滑油脂的氧化，使其变质从而降 低润滑性能；如果低于50％，则油对轴承的冲洗作用降低， 润滑效果不好。
三、离心泵的分类
离心泵的分类
按工作叶轮数目分：
➢ 单级泵 ：泵轴上只有一个叶轮 ➢ 多级泵 ：泵轴上有两个或两个以上的
泵站工程运维 泵站运行与维护
任务一 机组的运行与维护
3．运行中的监视与维护
□注意机组有无不正常的响声和振动。 □注意轴承温度和油量的检查。 □检查动力机的温度。 □注意各类仪表指示的变化。 □填料函外的压盖要松紧适度，所用的填料要符合要求。 □注意防止水泵过流断面发生气蚀。 □进水的防污和清淤。 □值班人员做好机组运行记录。
2.更换合格的润滑油，并用煤油或汽油清洗
3.滑动轴承的油环可能折断或卡住不放
轴承
4.皮带太紧，轴承受力不均
3修理或更换油环
轴 承 发 5.轴承装配不正确或间隙不适合
4.放松皮带
热
6.泵轴弯曲或连轴器不同心
5.修理或调整
7.轴承损坏
6.调直或校正同心度
8.叶轮上平衡孔堵塞，轴向推力增大，由摩 7.修理或更换
任务一 机组的运行与维护
1．试运行前的准备工作
试运行前要成立试运行小组，拟定试运行程序及注意事项，组织运行 操作人员和值班人员学习操作规程、安全知识，然后由试运行人员进行全 面认真的检查。
试运行现场必须进行彻底清扫，使运行现场有条不紊，并适当悬挂一 些标牌、图表，为机组试运行提供良好的环境条件和协调的气氛。
处理方法 1.加固基础，旋转螺丝 2.修理或更换叶轮，清除杂物或进行静平衡 试验，加以调整 3.校正调直，修理或更换轴承 4.校正同心度 5.增加淹没深度 6.查明原因后再行处理，如降低吸程，减小 流量或在水管内注入少量空气等方法
1.润滑油量不足，漏气太多或加油过多
1.加油、修理或减油
2.润滑油质量不好或不清洁
任务一 机组的运行与维护
泵站试运行验收可分为预试运行和试运行验收两个阶段。 预试运行：应在有关的各项分部工程全部通过验收后，经申请、审
给排水工程中的泵站运行维护规范要求
给排水工程中的泵站运行维护规范要求泵站作为给排水工程的重要设备之一，承担着输送水、污水以及废水的关键任务。
为了保证泵站的正常运行和延长其使用寿命，需要按照一定的规范要求进行运行和维护。
本文将针对给排水工程中的泵站运行维护规范要求进行论述。
一、泵站的运行规范要求1. 日常运行操作规范泵站的操作人员应具备相关专业知识，理解泵站的工作原理和运行要求。
在日常运行过程中，应按照以下要求进行操作：（1）合理控制泵站的启停次数，避免频繁启停造成设备损伤。
（2）确保泵站的启动和停机过程平稳，避免对管道系统和设备造成冲击和损坏。
（3）根据实际情况合理调整泵站的运行参数，如流量、扬程等，以满足实际需求，并保持稳定运行。
（4）监测泵站运行状态，保证设备的正常工作和及时发现故障，及时采取措施处理。
2. 安全操作规范为了保证泵站运行的安全性，操作人员应遵守以下安全操作规范：（1）穿戴必要的安全装备，如安全帽、工作服、防滑鞋等。
（2）严格遵守工作程序和相关操作规程，不得擅自更改操作方式。
（3）在操作过程中，注意观察设备运行情况，及时发现设备故障、异常等情况，及时报告上级并采取措施。
（4）确保操作区域的通风和照明良好，防止安全事故发生。
二、泵站的维护规范要求1. 定期巡检维护（1）定期巡视泵站设备的运行状况，检测设备是否存在异常声响、震动等情况。
（2）定期检查设备的润滑情况，确保润滑油的充足和正常工作。
（3）定期清洗设备，保持设备的外部清洁，并及时清理设备周围的杂物。
（4）定期检查防护设施的完好性，确保安全设备的正常运行，如防护网、安全阀等。
2. 设备维修和更换（1）及时处理设备故障，采取正确的维修方法，并保存维修记录。
（2）定期检查设备的磨损情况，在设备寿命到期或发现严重磨损时，及时更换设备。
（3）设备更换时，应根据相关规范要求选择合适的设备，并进行正确的安装和调试。
综上所述，给排水工程中的泵站运行维护规范要求对于确保泵站的正常运行和延长设备的使用寿命至关重要。
大中型排水泵站安全运行与维护管理教材(PPT 49页)
水泵填 料函
推力轴承箱
减速机
整体卧式同 步电动机
联轴器
联轴器
半调节单向贯流式轴流泵站
二、顺德区水泵机组分类：6、井筒式潜水泵
1）水泵口径一般在1.2m及以下。 2）适用于设计扬程为5m及以下的泵站。 3）水泵和电机组合为一个整体，长期潜入水中，立式安装在一个整 体固定的井筒式直管上，直管上端连接一个三通管出水。 4）电机为整体密封，浸泡在稀油中，靠泵体内的水流自然冷却。 5）电机内设有绕组和轴承超温、湿度传感器、油泄漏等保护，并设 有防潮加热器。 6）水泵和电机的轴承为滚动动轴承，与电机一起，靠泵体内的水流 自然冷却。 7）水泵和电机可整体吊出来维修保养。 8）叶轮均为半调节方式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
十二、专业核心课程标准
（一）《泵站运行操作与维护》课程标准
课程名称《泵站运行操作与维护》
总学时数：76（理论课学时数：20 实践课学时数：56）
学分数：4
适用专业：农业与农村用水
1、课程的性质
（1）《泵站运行操作与维护》是农业与农村用水专业的一门必修课。
（2）《泵站运行操作与维护》是农业与农村用水专业的一门专业核心课课。
2、课程定位
根据农业与农村用水专业人才培养方案，泵站运行操作与维护学习领域典型工作任务主要有以下几项：
（1）掌握离心泵的安装调试基本方法、步骤及常见故障处理。
（2）掌握潜水泵的安装调试基本方法、步骤及常见故障处理。
（3）泵站的运行维护及泵站管理
（3）过程检测仪表是生产过程自动化专业的一门核心专业核心课程。
其前导课程是《输配水基础知识与流量测定》、《电工安全操作与电气设备应用》，后续课程为节水灌溉设备安装调试、节水灌溉设施运行维护，饮水工程设备安装调试、饮水一工程设施运行维护等专业课程。
3、课程设计思路
本课程标准是由专业教师与企业技术专家共同设计的。
其总体设计思路是：以企业工作岗位需求为导向，重新选择课程内容；以工作任务为主线设计学习情境，开发更能贴近和满足实际应用能力需求的能力训练项目；将将灌区供水工、灌排工程工职业资格考核内容有机地融入课程内容。
以职业技能鉴定为依据，培养学生的职业能力；从岗位任务与职业能力分析出发，设定课程的职业能力培养目标。
本课程是通过企业调研，深入了解相关企业的生产过程、岗位技能要求和根据行业企业发展需要和完成职业岗位实际任务所需要的知识、能力、素质要求，紧密结合职业资格证书中相关考核要求，充分体现知识的“职业性、实践性和开放性”，确定本课程的课程内容和能力训练项目。
为了充分体现工学结合和工作过程导向课程思想，利用校内实训室与校外企业轮流进行教学与跟岗实习。
进行“教、学、做”一体化教学。
在模拟现场的实训室中，以“项目导向”为主线，按照“灌区供水工”、“灌排工程工”在企业的“完整工作过程”组织实践训练。
学生以小组的形式共同实施一个完整的实训项
目。
训练过程严格按照标准规程操作训练，采用与企业共同编制实训项目单、校验报告单和实训项目指导文件，进行进行校内外实训。
该课程在校内的教学完成后，组织学生到企业跟岗实习。
采用“任务驱动”教学模式组织校外实训。
安排校外实训前先要明确任务、目的，给学生布置任务，让学生在现场参观和操作中找到答案，并发现更多的问题。
实习前教师先下发实习工作任务单。
到企业后将学生轮流分配到各个班组，安排企业兼职教师指导学生实习，学生在不同班组轮岗。
主要了解“灌区供水工”、“灌排工程工”的工作职责，了解工作过程及管理要求，了解泵钻运行操作维护在现场进行。
熟悉企业工作环境，了解安全规程，培养学生职业素养。
4、课程基本目标
（1）专业能力
A.具有从事泵站设备的安装调试能力
B.具有从事泵站设施运行维修的能力
C.熟悉泵站电气设备及其应用
D.具有泵站运行管理的能力
（2）方法能力
A.具有获取并使用信息和新技术的能力
B.具有独立进行系统分析、实施、评估的能力
C.具有自学能力、理解能力与表达能力
D.具有综合运用所学知识与技术的能力
E.具有将知识与技术综合运用与转换的能力
F.具有合理利用与支配资源的能力
（3）社会能力
A.具有相互协作的团队精神和妥善处理人际关系的能力
B.具有良好的心理素质和克服困难的能力
C.具有良好的职业道德和敬业精神
D.具有沟通与交流能力
E.具有计划组织能力
5、先修课程
《输配水基础知识与流量测定》、《电工安全操作与电气设备应用》学习输配水建筑物建筑工作原理和电工常识基础知识。
6、教学内容及学时安排
（1）课程主要内容说明
表18 课程主要内容说明
（2）课程组织安排说明
课程“教、学、做”于一体、实训和实习环节的设计按学生的认知规律由简单到综合、教学方式采项目教学法、任务驱动法、引导文法、头脑风暴法等；采用情境教学模式，由多媒体教室和过程控制实训基地实现教学、由校园网提供网络教学环境。
（3）课程主要内容
表19
7、教学方法
（1）采用任务驱动教学法，教、学、做相结合，以理实一体化教学为载体，教学过程中以每个学习任务为教学单元。
让学生带着任务去学习相关知识，靠自身的分析判断能力得出解决问题的方法。
调动学生的积极性，培养学生独立解决问题的能力、创新能力和自主学习的能力。
（2）在教学过程中，由教师提供企业真实案例的信息，提出问题，组织学生以小组形式对案例展开讨论。
以学生为学习主体，教师从旁加以引导启发，激发学生的探究兴趣，鼓励和培养学生的开创性思维。
（3）开放教学资源，充分利用课件、教具、实践教学设施等，以学生为主体，引导学生按照引导文自主查阅资料，分组讨论交流来分析问题、解决问题，提高学生的综合职业能力。
（4）对于每一个实训项目，组织学生分组，以小组为单位完成工作任务，并按照“四步法”（资讯——计划决策——实施——检查评价）的过程和方法完成工作任务，培养学生的团队协作精神，在完成工作任务的过程中潜移默化的提高学生知识应用能力和实践动手能力。
（5）采用现场教学法。
根据“校场交替、按岗顶向”工学交替的人才培养模式，将校内实训基地教学与校外（企业现场教学）实习相结合，让学生熟悉职业环节和职业中的真实工作任务，通过工学结合的锻炼，树立安全操作意识，提高职业道德，提升学生职业素养。
培养学生现场分析问题、解决问题及岗位适应能力，缩短从学校到工作岗位的过渡。
8、教学评价建议
（1）期末考核评价及方式
考核方式宜采用以下每个项目进行单独考核的方式，本课程结束时四个项目的四个分数取平均值作为课程考核成绩。
A.项目考核：
（A）离心泵的安装调试
（B）泵站的运行维护
（C）潜水泵的安装调试
（D）泵站的运行管理
9、课程主讲教师和教学团队要求说明
主讲教师：要求具备双师资格
教学团队：要求具有硕士及以上学位，或具备双师资格
10、课程教学环境和条件要求
离心本、潜水泵、电动机、变压器、开关柜、配电盘、过流脱扣器、失压脱
扣器、热脱扣器、分闸脱扣器、低压刀开关、交流接触器、热继电器、低压熔断器、漏电断路器、传动管、出水管、连接座、轴承压盖、叶轮、泵盖、紧固件、各种接头、电线、压力表、水表：
场地：多媒体教室，校内实训室
11、教学资源的利用
使用教材：《泵站运行操作与维护》校本教材
实验教材：《泵站运行操作与维护实训指导》，校内讲义
参考书：《水泵与水泵站》沙鲁生，水利电力出版社
《泵站》项毅，丘传忻水利水电出版社
《泵与泵站》姜乃昌主编中国建筑工业出版社
多媒体资源：
实训室利用：节水灌溉实训室实训室
校外基地利用：节水灌溉和农村饮水工程实习基地。
