一个进液口 按泵轴位置分： ➢ 卧式泵：泵轴位于水平位置 ➢ 立式泵：泵轴位于垂直位置
离心泵的分类
按叶轮出来的液体引向吸入室方式分：
➢ 蜗壳泵：液体从叶轮出来后，直接进入具 有螺旋线形状的泵壳
➢ 导叶泵：液体从叶轮出来后，进入它外面 设置的导叶，之后进入下一级或出口管路
三、离心泵的分类
离心泵的分类
按工作叶轮数目分：
➢ 单级泵 ：泵轴上只有一个叶轮 ➢ 多级泵 ：泵轴上有两个或两个以上的
叶轮
按工作压力分：
➢ 低压泵：压力P＜2MPa ➢ 中压泵：压力2MPa≤P≤6MPa之间 ➢ 高压泵：压力P＞6MPa
离心泵的分类
按叶轮进液方式分： ➢ 单侧进液泵，又叫单吸泵：叶轮上只有一
作为液体输送设备，泵在国民经济的各个部 门中得到了广泛的应用。如农业的灌溉和排涝， 城市的供排水，热力发电厂的锅炉给水，原油长 途输送等。
泵是维持电力生产连续性的重要设备之一， 泵的正常运转是保证生产正常进行的关键。如果 泵发生了故障，就会影响生产，甚至使全厂处于 停顿状态。如果把管路比作人体的血管．那么泵 就好比是人体的心脏。
离心泵基本构造及其作用
➢ 泵体
即泵的壳体，包括吸入室和压液室。 吸入室 : 它的作用是使液体均匀地流进叶轮。 压液室 : 它的作用是收集液体，并把它送入下级
叶轮或导向排出管，与此同时降低液体的速度， 使动能进一步变成压力能。 压液室有蜗壳和导叶 两种形式。
离心泵基本构造及其作用
➢ 泵轴
轴是传递机械能的主要部件， 将原动机的扭 矩通过它传给叶轮。轴上装有叶轮、轴套、平衡 盘等零件。泵轴靠两端轴承支承，在泵中作高速 回转，因而泵轴要承载能力大、耐磨、耐腐蚀。 泵轴的材料一般选用碳素钢或合金钢并经调质处 理。
泵站运行管理与维护完整ppt课件
2009年8月8日，中国水电集团承建的世界最大单级双吸离心泵——北京 惠南庄泵站首次有水调试成功，厂房24台蝶阀带水开、关运作正常。
.
惠南庄泵站位于北京市房山区大石窝镇，是南水北调中线工程总干
渠唯一的一座大型加压泵站，也是中线北京段实现管涵加压输水的关键
控制性工程。泵站设计流量60立方米/秒，共安装8台卧式单级双吸离心泵，
.
▪ ZLB型立式轴流泵
叶轮 1、固定式 2、半调节
.
魁岐排涝站厂房内的3台斜置轴流 大型水泵,装机6000kw,120m3/s
.
132ZXB—3型斜式轴流泵是目前亚洲第二大泵。福州
1.3 抽水装置
1、离心泵抽水装置
.
萧山湘湖备用取水泵站
.
2、轴流泵抽水装置
.
1.4 泵的工作原理与构造
▪ 一、离心泵 ▪ (一)离心泵的工作原理 ▪ 离心泵是利用叶轮旋转而使水产生离心力
.
▪ 1.1.5 水泵的发展趋势 1、大型化、大容量化特别是取水水泵和排水水泵 微型化（园林工艺）
2、高扬程、高转速
单级扬程已经达到1000m。 3、系列化、通用化和标准化（完善水泵品种，现
代生产工艺的必然要求） 说明： ①当前趋于用潜水泵，无泵房，低噪音 ②要求：高速，高温，高压，高效率，大容量，
二零一、构造
2 水泵常见故障与排除
3 泵站运行与维护
4
案例讨论
5 问题及发展趋势
.
1.1 水泵作用和地位
1.1.1水泵的定义 水泵是输送和提升液体的机器，是一种转换
能量的机械，它把原动机的机械能转化为输 送液体的动能或势能。
电能 机械能 压能（势能）
1.1.2水泵应用:采矿、冶金、电力、石油、化 工、市政以及农林等部门。 例：水利工程（灌溉泵站、排水泵站）、市 政（给水泵站 、排水泵站）、火电厂

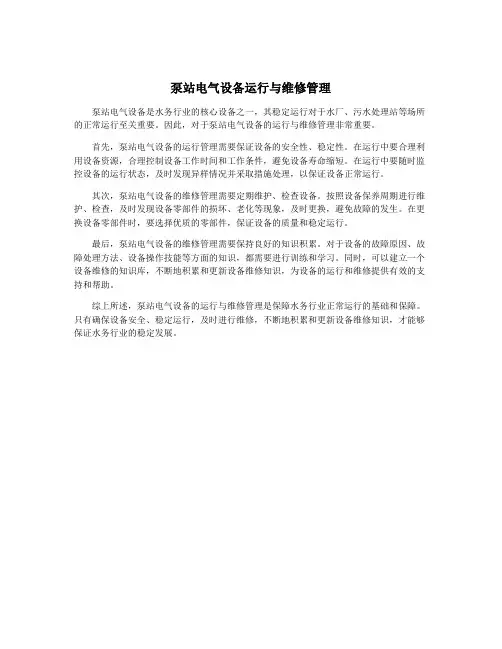

泵站电气设备运行与维修管理
泵站电气设备运行与维修管理
泵站电气设备是水务行业的核心设备之一，其稳定运行对于水厂、污水处理站等场所的正常运行至关重要。
因此，对于泵站电气设备的运行与维修管理非常重要。
首先，泵站电气设备的运行管理需要保证设备的安全性、稳定性。
在运行中要合理利用设备资源，合理控制设备工作时间和工作条件，避免设备寿命缩短。
在运行中要随时监控设备的运行状态，及时发现异样情况并采取措施处理，以保证设备正常运行。
其次，泵站电气设备的维修管理需要定期维护、检查设备。
按照设备保养周期进行维护、检查，及时发现设备零部件的损坏、老化等现象，及时更换，避免故障的发生。
在更换设备零部件时，要选择优质的零部件，保证设备的质量和稳定运行。
最后，泵站电气设备的维修管理需要保持良好的知识积累。
对于设备的故障原因、故障处理方法、设备操作技能等方面的知识，都需要进行训练和学习。
同时，可以建立一个设备维修的知识库，不断地积累和更新设备维修知识，为设备的运行和维修提供有效的支持和帮助。
综上所述，泵站电气设备的运行与维修管理是保障水务行业正常运行的基础和保障。
只有确保设备安全、稳定运行，及时进行维修，不断地积累和更新设备维修知识，才能够保证水务行业的稳定发展。
泵站机电设备运行中的故障维护管理
泵站机电设备运行中的常见故障及其维护管理1概述1.1泵站设备管理和维护的重要性机电设备的管理和维护不仅是为了保证其能够正常运行，同时也是为工作人员提供相关的安全保障。
泵站的生产安全则需要使用科学的管理手段，并分析机电设备在运行中常见的故障，给出相关的预防措施，从而维护机电设备的高效运行和使用安全。
1.2设备安全运行管理机电设备的运行需要逐渐趋于规范化、程序化以及现代化。
规范化主要是指要建立相关的机电设备操作规范以及规范化的管理，根据运行管理的需求使其更加趋向于全面和方便。
程序化则在于将整个管理工作分为多个管理阶段，如汛前检查：将泵站设备的运行情况进行及时的掌握，并处理其中有关问题，积极进行设备维护和维修，为汛期的工作提供保障；汛期巡视：在汛期增强设备的检查，若发现设备存在隐患应能够尽快解决，防止设备出现无法正常工作的情况。
现代化则是要参考其他先进的工作经验和技术方法，加大对机电设备的充分利用，使得机电设备的工作能够跟上现代化的发展和进步，并在管理中引进现代化的理念，保证设备运行安全。
2泵站设备的维修和管理2.1 电动机运行方面基本操作过程为：在电动机启动之前进行相关检查，合闸过程中进行详细观察，并监督运行工作。
在启动之前的检查主要是外壳接地、卡阻、保险丝、电机三相电压等，并测量电动机中绝缘电阻的合格性。
在此过程中使用欧姆表进行，若检测结果显示合格，则可让电动机运行；若显示不合格，则应该及时采取相关措施进行修整。
2.2变压器运行方面作为泵站中较为关键的电力设备，检查项目有变压器声音、漏油情况以及电流、电压、三相电压、平衡电流等；变压器的上层油温要保证在规定的范围内，且套管要严格检查是否存在裂纹，以及变压器呼吸器中的干燥剂能否继续使用等。
2.3配电盘和开关柜方面检查项目有检查仪表指示位置的准确性，指示信号的正常性以及电压和电力的平衡性；同时需要检查的还有线路的符合需要保持在一定的正常范围内。
另外，还需保证开关的状态合理使用，电线的接头和电线中存在的热度情况。
泵站的机组安装运行与管理PPT课件
第一节 水泵机组与管道的安装
• 反复校正后、再用水泥砂浆从缝口填塞进基础与泵体底脚间的空隙内。灌浆 时为不使水泥浆梳出，四角应用木板挡住，并保证内部不得存有空隙。待砂 浆凝固后，拧紧地脚螺母。动力机的安装与水泵安装基本相同，即先将动力 机吊到基础上就位，再采用与水泵相同的调整力法反复进行同心度和轴向间 隙的量测与调整，最后进行灌浆固定。
• 水泵的维护包括日常保养、定期保养、 小修和大修。日常保养主其指水泵部件及管 道的养护与防腐保沽；定期保养是指每隔一 段时间由操作人员进行的—次全面养护；小 修是每年进行—次的检查维修，工程上通常 称为岁修；大修是指每隔几年对水泵解体进 行仔细清洗检查的全面检修。
第15页/共24页
第三节 水泵的故障与排除
2、泵站效率 泵站效率是机组输出功率与 输入功率比值的百分数。泵站效率反映了泵 站运行中水泵、动力机、传动装置、管路系 统、进水池的综合效率
3．能源单耗与泵站效率的关系
第22页/共24页
第四节 泵站的管理及技术经济指标
(三)年供水量和年排水量
• 1、年供水量
2、年排水量
(四) 年供排水成本
(五) 单位功率效益
第16页/共24页
第三节 水泵的故障与排除
第17页/共24页
第三节 水泵的故障与排除
第18页/共24页
第三节 水泵的故障与排除
第19页/共24页
第四节 泵站的管理及技术经济指 标
• 一、管理概述
• 泵站的管理包括组织管理、设备管理、工程管理、 调度管理、安全管理和财务管理。
• 组织管理就是要健全和完善管理机构，贯彻执行国 家颁布的方针政策和有关的技术法规，保证安全经 济地完成生产任务；
大中型排水泵站安全运行与维护管理
安全监测与预警： 建立泵站安全监 测系统，实时监 测泵站运行状态， 及时发现异常情 况并采取相应措 施。
泵站安全操作规程
操作人员须经过专 业培训，熟悉泵站 设备及操作方法。
操作时须穿戴防护 用品，严禁带病或 酒后上岗。
开机前须检查泵站 各部件是否完好， 电机、电源是否正 常。
严格按照泵站操作 规程进行启停操作 ，注意观察泵的运 行情况，及时发现 并处理异常情况。
添加标题
添加标题
添加标题
添加标题
保养制度：建立完善的设备保养 制度，对设备进行定期保养
记录管理：对设备的检查、保养、 维修等情况进行记录管理，便于 追溯和查询
泵站设备维修与更换流程
泵站设备的日常检查与保养
设备故障诊断与维修
设备零件更换与维修记录
维修人员培训与资质认证
泵站设备维护保养记录管理
建立设备维护保 养制度，明确责 任人
环保要求：环保意识的提高要求大中型排水泵站采取更加环保的运行方式，如使用清洁 能源、减少噪音和振动等。
技术创新：为了满足节能减排和环保要求，大中型排水泵站需要不断进行技术创新和改 造，提高运行效率和环保性能。
智能化管理：通过智能化管理，大中型排水泵站可以实现更加精准的运行控制和能源管 理，提高运行效率，减少排放和能耗。
应急预案的演练 和培训：定期组 织演练和培训， 提高应急处置能 力
应急预案的修订 和完善：根据实 际情况及时修订 和完善应急预案， 确保预案的有效 性
大中型排水泵站维护管理
泵站设备维查，确保设备正常运行
维修制度：建立完善的设备维修 制度，对设备进行及时维修
大中型排水泵站安全运行与维护管理 措施
提高泵站管理人员素质和技能水平
泵的运行与维护课件资料
二、泵的定义和作用
泵的定义
泵的定义：通常把提升液体、输送液体或 使液体增加压力 , 即把原动机的机械能变为 液体的能量从而达到抽送液体目的的机器 统称为泵。
泵的作用
离心泵是一种水利机械，从原动机得到能 量，一部分用于克服泵转动时所产生的阻 力，大部分能量传递给液体，使液体具有 一定的压能和动能。
N= HQ/1000
离心泵的性能参数
➢ 效率
泵的效率等于有效功率和轴功率之比，是衡量离 心泵工作经济性的指标，用符号η表示。表达式 为：
η= Ne / N轴×100%
离心泵的性能参数
➢ 离心泵的特性曲线
当转速一定时， H、N、η与Q的关系曲线
。
H
HQ
Q
N Q
Q
离心泵的性能参数
➢离心泵的工作点 H
六、离心泵的性能参数
离心泵的性能参数
离心泵的主要工作参数有：流量、扬程、功率 、效率、转速和汽蚀余量等。 ➢ 流量
流量也称排量，是泵在单位时间内排出液体的 数量。可以用体积流量和质量流量两种单位表示 。 体积流量用Q表示，其常用单位是m3/h，m3/s或 L/s。 质量流量用M表示，其常用单位是kg/h或kg/s. 质量流量M与体积流量之间的关系：
轴承润滑通常用油槽或油雾进行润滑，为了保证滚动 体和滚道接触面间形成一定厚度的油膜，油质一定要合格， 在油槽润滑中，轴承部分浸在油中，油浸润高度以没过轴 承底的50％为宜。如果超过50％，过量的油涡流会使油温 上升，油温升高会加速润滑油脂的氧化，使其变质从而降 低润滑性能；如果低于50％，则油对轴承的冲洗作用降低， 润滑效果不好。
三、离心泵的分类
离心泵的分类
按工作叶轮数目分：
➢ 单级泵 ：泵轴上只有一个叶轮 ➢ 多级泵 ：泵轴上有两个或两个以上的
泵站运行管理与维护
泵站运行管理与维护扬州市江都区水利局扬州大学水利科学与工程学院2012年6月第一章 泵站枢纽及建筑物第一节泵站的组成与分类泵站是利用水泵机组增加水的能量，通过配套建筑物将水由低处提升到高处，以满足兴利除害要求的综合性系统工程。
泵站工程广泛应用于农业、工业、城镇供排水及跨流域调水等诸多方面，在解决洪涝灾害、干旱缺水、水环境恶化等三大水资源问题中起着不可替代的作用。
一、泵站的组成水泵是不能单独工作的，它需要与配套动力机和传动装置组成水泵机组(或称主机组)。
水泵机组与进出水管、进出水池、辅助设备、控制设备等构成一个完整的抽水装置才能正常工作。
为了保证水泵等机电设备的正常运行和为管理人员提供良好的工作条件，往往需要建造泵房、变电站以及各种配套的水工建筑物，由此构成一个泵站工程枢纽。
通常，泵站工程分为泵站机电设备和配套建筑物两大组成部分，不同类型的泵站其组成有所区别。
(一)机电设备1、水泵机组(主机组)包括水泵、动力机和传动装置。
水泵机组是泵站的核心，其作用是将外来能量转化为所提升水体的能量。
2、电气设备包括变电、配电和用电设备，又分为一次设备和二次设备。
电气设备是电力泵站不可缺少的设备，主要起改变电压、分配电能和控制保护作用。
3、辅助设备包括供油、供气、供水、排水、抽真空、断流以及起重、安装、检修、通风、采光、清污、检测等设备。
(二)枢纽建筑物泵站枢纽由进水建筑物、泵房、出水建筑物等主体工程及附属建筑物组成。
1、进水建筑物包括取水建筑物、引水建筑物、前池、进水池、进水管(流)道等。
取水建筑物建于水源岸边或水中，结构形式有取水头部、进水闸、进水涵洞等，其作用是取水、防沙、防洪、控制水位、调节流量等。
引水建筑物有涵管、明渠或河道等，其作用是将水源平稳地引至前池。
2、泵房一般分为主厂房和副厂房。
泵房是安装主机组、电气设备及辅助设备的建筑物，是泵站的主体工程。
其作用是为机电设备和运行人员提供良好的工作环境。
3、出水建筑物包括出水管(流)道、出水池、压力水箱、输水渠(管)道及控制建筑物等。
泵站工程运维 泵站运行与维护
任务一 机组的运行与维护
3．运行中的监视与维护
□注意机组有无不正常的响声和振动。 □注意轴承温度和油量的检查。 □检查动力机的温度。 □注意各类仪表指示的变化。 □填料函外的压盖要松紧适度，所用的填料要符合要求。 □注意防止水泵过流断面发生气蚀。 □进水的防污和清淤。 □值班人员做好机组运行记录。
2.更换合格的润滑油，并用煤油或汽油清洗
3.滑动轴承的油环可能折断或卡住不放
轴承
4.皮带太紧，轴承受力不均
3修理或更换油环
轴 承 发 5.轴承装配不正确或间隙不适合
4.放松皮带
热
6.泵轴弯曲或连轴器不同心
5.修理或调整
7.轴承损坏
6.调直或校正同心度
8.叶轮上平衡孔堵塞，轴向推力增大，由摩 7.修理或更换
任务一 机组的运行与维护
1．试运行前的准备工作
试运行前要成立试运行小组，拟定试运行程序及注意事项，组织运行 操作人员和值班人员学习操作规程、安全知识，然后由试运行人员进行全 面认真的检查。
试运行现场必须进行彻底清扫，使运行现场有条不紊，并适当悬挂一 些标牌、图表，为机组试运行提供良好的环境条件和协调的气氛。
处理方法 1.加固基础，旋转螺丝 2.修理或更换叶轮，清除杂物或进行静平衡 试验，加以调整 3.校正调直，修理或更换轴承 4.校正同心度 5.增加淹没深度 6.查明原因后再行处理，如降低吸程，减小 流量或在水管内注入少量空气等方法
1.润滑油量不足，漏气太多或加油过多
1.加油、修理或减油
2.润滑油质量不好或不清洁
任务一 机组的运行与维护
泵站试运行验收可分为预试运行和试运行验收两个阶段。 预试运行：应在有关的各项分部工程全部通过验收后，经申请、审
泵站运行管理与维护
间隙汽蚀
图4-2 轴流泵汽蚀发 生部位 1——叶片正面汽蚀； 2——叶片背面汽蚀； 3——间隙汽蚀； 4——轮毂体表面汽 蚀；
汽蚀发生位置: 叶轮室内壁 叶片外断面
1.1.3水泵的分类 (1)叶片式水泵：离心泵、轴流泵、混流泵等。 » 靠叶片高速旋转传递能量 (2)容积式水泵：活塞式往复泵、转子泵等。 »靠工作时容积大小往复变化传递能量 (3)其它类型水泵：螺旋泵、射流泵(又称水 射器)、水锤泵、水轮泵以及气升泵等。
1.1.4各种水泵特点
1、往复泵的特点小流量、高扬程。 2、轴流泵、混流泵的特点大流量、低扬程。 3、离心泵的特点界于两者之间。
1.2
认识水泵
1.2
1.2.1
认识水泵
离心泵
（1）单级单吸离心泵
一个叶轮，单面吸水。 型号：IB100-80-200 IS90-65-1125 3B31、BA
1、泵壳2、泵盖3、减漏环4、叶轮
叶轮
（2）单级双吸离心泵
即一个叶轮、双面 吸水。 型号： 250S-30 20Sh-6A
SLOW900-900单级双吸离 心泵是专门为深圳自来水 厂开发的大型泵。 该泵泵体重6.3吨，泵盖 重2.5吨，泵的总高度 2.8m，进出水法兰间距 2.8m，轴承档间距2.8m， 进水法兰最大外径为 1.23m，出水法兰最大外 径为1.12m。
1.1.5 水泵的发展趋势 1、大型化、大容量化特别是取水水泵和排水水泵 微型化（园林工艺） 2、高扬程、高转速 单级扬程已经达到1000m。 3、系列化、通用化和标准化（完善水泵品种，现 代生产工艺的必然要求） 说明： ①当前趋于用潜水泵，无泵房，低噪音 ②要求：高速，高温，高压，高效率，大容量， 耐腐蚀 ③基础理论，计算技术，模型试验，测量手段， 材料选择，加工工艺等的改进和创新
