变压器容量检测仪
变压器综合测试仪 快速操作指南说明书
变压器综合测试仪快速操作指南一、安全说明 (2)1.1操作者注意事项 (2)1.2一般安全说明 (2)二、仪器检查 (3)三、仪器简要介绍 (3)3.1前面板说明 (4)3.2后面板说明 (7)四、扫描盒简要介绍 (9)4.120PIN/24PIN扫描盒说明 (10)4.248PIN/50PIN扫描盒说明 (12)4.396PIN扫描盒说明 (14)4.4多脚位扫描盒说明： (16)五、变压器单组测试操作指南 (18)六、变压器扫描测试操作指南 (22)七、联系我们 (31)-1-公司声明本说明书所描述的可能并非仪器所有内容，常州市优策电子科技有限公司有权对本产品的性能、功能、内部结构、外观、附件、包装物等进行改进和提高而不作另行说明！由此引起的说明书与仪器不一致的困惑，可通过封面的地址与我公司进行联系。
一、安全说明1.1操作者注意事项尊敬的用户，本产品的设计和制造采用世界最先进的技术和生产工艺，全面保证产品的质量和可靠性。
但是，特别是非专业人士的操作或者非常规使用会存在潜在的危险。
特别声明：只有经过常州市优策电子科技有限公司授权的人员才能执行维修操作。
1.2一般安全说明●本产品电源线须要国家认可。
●本产品使用电源须接地可靠，否则会对测试产生影响。
●本产品电源开关处于“ON”状态时，请勿直接插拔电源线。
●若被测件带电，须进行可靠放电后再使用本仪器测试。
●请勿私自开盖操作。
●怀疑本产品出现故障时，请勿盲目操作，可联系本公司维修人员。
●使用本产品有问题时，可联系本公司技术支持（须提供产品序列号）。
●保持产品的清洁与干燥，请勿在潮湿环境下或易燃易爆环境下操作本产品，并保持适当的通风。
-2-二、仪器检查●收到产品如发现包装严重损坏，请先保留，直到产品整机和附件测试正常。
●检查整机，若发现仪器损坏，请与负责此业务的经销商或本公司联系。
●检查附件，请根据装箱单检查附件，若发现附件缺失或损坏，请与负责此业务的经销商或本公司联系。

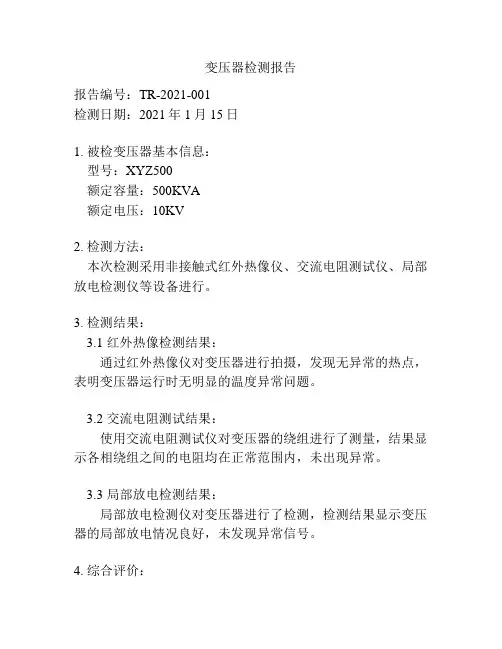

变压器检测报告
变压器检测报告
报告编号：TR-2021-001
检测日期：2021年1月15日
1. 被检变压器基本信息：
型号：XYZ500
额定容量：500KVA
额定电压：10KV
2. 检测方法：
本次检测采用非接触式红外热像仪、交流电阻测试仪、局部放电检测仪等设备进行。
3. 检测结果：
3.1 红外热像检测结果：
通过红外热像仪对变压器进行拍摄，发现无异常的热点，表明变压器运行时无明显的温度异常问题。
3.2 交流电阻测试结果：
使用交流电阻测试仪对变压器的绕组进行了测量，结果显示各相绕组之间的电阻均在正常范围内，未出现异常。
3.3 局部放电检测结果：
局部放电检测仪对变压器进行了检测，检测结果显示变压器的局部放电情况良好，未发现异常信号。
4. 综合评价：
根据以上三项检测结果，可以得出结论：被检变压器在本次检测中表现良好，运行正常，无明显的故障或异常。
5. 建议：
鉴于变压器的正常运行情况，建议定期进行变压器的检测和维护，以确保其长期稳定运行。
此为变压器检测报告，仅供参考，请根据具体情况进行判断和处理。
变压器变比测试仪测试原理_概述说明以及解释
变压器变比测试仪测试原理概述说明以及解释1. 引言1.1 概述变压器是电力系统中常见的设备之一，它通过将电能的电压进行改变，实现输电和配电过程中对电压的调节。
为了确保变压器正常运行，需要对其变比进行测试和监测。
而变压器变比测试仪作为一种专门用于测量变压器变比的设备，在电力系统维护中起着至关重要的作用。
本文主要介绍了变压器变比测试仪的测试原理、使用场景以及工作原理解释，并结合实际应用案例进行分析。
通过深入了解这些内容，读者可以全面掌握变压器变比测试仪的相关知识，提高对于该设备在电力系统维护中的使用效果。
1.2 文章结构本文分为五个部分进行阐述：第一部分为引言部分，主要介绍文章的背景、目的以及整体结构。
第二部分将详细说明变压器基本概念以及变压器变比测试原理。
第三部分对于变压器变比测试仪的工作原理进行解释，并给出相应的方法和注意事项。
第四部分通过具体案例来展示该设备在实际应用中的作用，案例包括变压器安装前的变比测试、定期检测和维护、故障判断中的变比测量等。
最后一部分为结论总结与展望未来发展方向。
1.3 目的本文旨在提供关于变压器变比测试仪测试原理的全面概述和解释，并且通过实际案例进行分析，帮助读者了解该设备在电力系统中的重要性和使用方法。
同时，结合对未来发展方向的展望，促进相关技术的进一步研究和应用。
通过阅读本文，读者将能够掌握变压器变比测试仪的基本原理，能够正确使用该设备并能够有效监测和维护电力系统中的变压器。
2. 变压器变比测试仪测试原理2.1 变压器基本概念变压器是一种电力设备，通过改变电流的大小实现电能从一个线圈传递到另一个线圈。
它由两个或更多的线圈（称为主线圈和副线圈）组成，通过磁场相互作用来传输电能。
2.2 变压器变比测试原理说明变压器的变比是指主线圈和副线圈之间转换的电压和电流之间的比例关系。
变压器变比测试仪用于测量和验证变压器的变比。
在进行变比测试之前，需要连接测试仪与待测的变压器，并确保测试仪正确设置。
变压器容量测试仪操作指南
变压器容量测试仪操作指南一、概述二、仪器配置1.变压器容量测试仪主机：包括仪器控制面板、显示屏、操作按钮等。
2.测试连接线：用于连接被测变压器和仪器主机。
3.夹具夹：用于连接测试连接线和变压器端子。
4.电源线：用于给仪器主机供电。
三、操作步骤1.连接测试线a.将主机的测试连接线插头接入主机的测试接口上。
b.将另一端的测试连接线插头接入夹具夹的测试接口上。
c.将夹具夹的另一端接入被测变压器的端子上。
2.参数设置a.打开仪器主机，进入仪器主界面。
b.通过操作按钮或触摸屏选择“参数设置”选项，进入参数设置界面。
c.按照被测变压器的额定容量设置测试仪的参数。
参数包括电压、电流、功率因数等。
d.设置好参数后，保存设置并退出参数设置界面。
3.开始测试a.在主界面选择“开始测试”选项，进入测试界面。
b.确认被测变压器的连接正确无误后，开始进行测试。
c.仪器主机会根据设置的参数自动控制测试电压和电流，并实时显示变压器的容量数据。
d.测试完成后，仪器主机会自动停止，并显示测试结果。
四、注意事项1.在进行测试之前，需仔细检查测试连接线、夹具夹等设备的连接是否牢固。
2.在设置测试参数时，应根据被测变压器的额定容量合理设置电压、电流、功率因数等参数。
3.在测试过程中，应密切观察仪器主机上的显示数值，确保测试数据的准确性。
4.测试过程中发现异常情况，应立即停止测试并检查设备的连接和工作状态。
5.完成测试后，应将仪器主机关闭，并拔掉电源线。
五、维护保养1.定期检查测试连接线、夹具夹等设备的外观是否损坏，如有损坏应及时更换。
2.保持仪器主机的干燥清洁，避免水和灰尘进入仪器内部。
3.定期校准仪器主机的显示准确性，确保测试数据的准确性。
4.不使用时，应将仪器主机存放在干燥通风的地方，避免受潮或受热。
六、故障排除1.当仪器主机无法正常开机时，可以尝试检查电源线是否接好，并尝试更换电源插座。
2.如果测试结果不准确或显示异常，请检查测试连接线和夹具夹的连接是否正常。
变压器测试仪器有哪些？
变压器测试仪器有哪些？
市场上的变压器测试仪器有五种，分别是变比组测试仪、变压器直流电阻测试仪、变压器空载短路测试仪、变压器直流电阻快速测试仪、变压器容量特性测试仪。
变压器变比组测试仪，变比测试仪基于单片机进行测量、计算和自动控制。
界面简单，稳定性好，精度高。
而且不需要三相电源，非常方便。
华天电力变压器直流电阻测试仪采用全新的电源技术，具有测量速度快、体积小、使用方便、测量精度高等优点。
是测量变压器绕组和大功率电感设备直流电阻的理想设备，也可作为接地线的直流电阻值。
变压器空载短路测试仪。
变压器空载短路测试仪代替传统的功率测试仪，具有测量速度快、准确度高、使用方便等优点，特别适合现场使用。
变压器直流电阻快速测试仪。
变压器直流电阻快速测试仪采用高精度、高稳定性的直流恒流通过被测电阻，并采用四位半数字DVM测量被测电阻两端的电压来确定电阻价值。
因此，在测量大电感设备的直流电阻时，可以快速建立测量电流，大大缩短了测试时间。
变压器容量特性测试仪。
变压器容量特性测试仪可准确测量各种配电变压器的容量，可进行无源测量，自动进行波形畸变校正、温度校正、电压校正、电流校正。
操作非常方便。
是各级电力用户的首选产品。
变压器容量测试仪说明书
GH-6203A变压器容量测试仪使用说明书扬州国亨电气有限公司目录前言 (3)一、功能特点 (3)二、技术指标 (4)三、结构外观 (5)四、液晶界面 (5)五、使用方法 (10)（一）．有源测量部分 (11)1．基本概念 (11)2．试验方法 (11)（二）．无源测量部分 (12)1．基本概念 (12)2．试验方法 (12)六、打印功能 (14)七、注意事项 (14)前言我国电力系统实行两部制电价：除了收取计量装置所计量的费用外，还要根据变压器容量收取基本电费；对于较大用户在投运变压器时还要一次性交纳增容费。
随着电力行业的发展，用电量的增大，企业自有变压器和私人承包变压器已渐渐占据了配变中相当的份额，随之而来的就是有个别用户为了达到少交费、多用电的目的而采取的各种弄虚作假的手段（主要是改、换变压器铭牌）；有些用户年偷电费额达数十万之多，电力部门苦于没有有效的控制手段。
GH-6203A变压器容量测试仪是我公司针对这种问题专门开发、研制的专用于变压器容量、损耗参数测量的高精度仪器。
它自带高效能充电电池，现场不用外接电源即可工作，充电一次可连续测量几十至上百台次；同时，内部数字合成三相标准正弦波信号（绝非简单的逆变交流电输出，保证了非额定条件下各测试项目的测试数据的准确性），经功率放大器可提供三相精密交流测试源；在测量变压器容量和变压器的短路损耗时不需要外接三相测试电源及调压、升流等辅助设备，容量测试结果准确率达100%。
它是一种设备相当于二种设备：有源变压器容量测试仪+变压器损耗参数测试仪。
它可对各种变压器的容量、空载电流、空载损耗、短路损耗、阻抗电压等一系列工频参数可进行精密的测量。
该仪器具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,完全可取代利用多表法测量变压器损耗和容量的方法，接线简单，测试方便、结果保存，大大提高了工作效率。
它以大屏幕图形液晶作为显示窗口，图形式菜单操作并配有汉字提示，集多种参量于一屏的显示界面，人机对话界面友好，使用简便、快捷，是各级电力用户的首选产品。
变压器容量测试方法
变压器容量测试方法变压器容量测试是确保变压器正常工作并满足设计要求的重要步骤。
容量测试可以验证变压器在额定负载和超负载条件下的性能，并确保其可以稳定运行。
容量测试是根据变压器额定容量来进行的。
在容量测试中，需要使用一台可控范围广、精度高的负载设备，并且该设备要能够精确测量电压和电流。
测试前应进行仔细的检查，确保变压器和测试设备都处于正常工作状态。
容量测试的步骤如下：1. 准备工作：在测试之前，需要检查变压器的温度、润滑和绝缘状况，并确保变压器和测试设备的接线安全可靠。
2. 测试设备连接：将负载设备的输入端连接到高压侧，输出端连接到低压侧。
在连接前，应仔细核对连接线路和相位是否匹配。
3. 负载设定：根据变压器的额定容量，将负载设备设置为相应的负载电流。
4. 温升测试：在设定负载后，开始进行温升测试。
连续运行变压器一段时间（通常为4小时），期间测量变压器各部分的温度变化，确保温升在设计要求范围内。
5. 稳定性测试：在温升测试结束后，继续保持设定负载，观察变压器的稳定性。
测量变压器的输入电压、输出电压和电流，确保其在额定负载和超负载条件下都能够稳定运行。
6. 短时过载测试：对变压器进行短时过载测试，以验证其在临时负载增加的情况下的性能。
将负载设备设置为超过额定容量的负载电流，并测量变压器的输出电压和电流。
在一定的时间内观察变压器的性能和温度变化情况。
7. 测试结果评估：根据测试结果评估变压器的容量是否符合设计要求。
如果测试结果符合规定的容量范围，表明变压器可以正常工作。
如果测试结果超出容量范围或出现异常情况，应对变压器进行进一步的检查和维修。
需要注意的是，在进行容量测试时应提前计划好测试时间和测试条件，避免影响正常运行和其他设备的操作。
此外，测试结束后应对测试设备进行处理，包括断开连接并进行安全检查。
总之，变压器容量测试是确保变压器正常运行的重要步骤。
通过准备工作、连接测试设备、设定负载、进行温升测试、稳定性测试和短时过载测试，并根据测试结果评估变压器的性能，可以验证变压器的容量是否符合设计要求。
变压器容量测试方法
变压器容量测试方法
变压器容量测试的方法通常可以分为以下几个步骤：
1. 确定测试条件：包括输入电压、输出电压、频率和负载等参数。
这些条件应根据变压器的设计要求进行设定。
2. 准备测试设备：包括电压源、电流表、电压表、负载器和功率计等。
3. 连接测试电路：将输入电源连接到变压器的输入端，将负载器连接到变压器的输出端。
同时，连接电流表和电压表用于测量输入电流和输出电压。
4. 开始测试：根据设定的测试条件，将电压源的输出电压逐渐增加，测量变压器的输入电流和输出电压。
同时，记录变压器的工作温度和环境温度。
5. 计算容量：根据变压器的输入电压、输出电压和输入电流，使用以下公式计算变压器的容量：
容量（VA）= 输入电流（A）×输入电压（V）
或
容量（VA）= 输出电流（A）×输出电压（V）
具体的计算公式应根据变压器的类型和设计参数来确定。
6. 分析结果：将测试结果与变压器的设计要求进行比较，判断变压器是否满足要求。
如果测试结果与设计要求相符，说明变压器容量正常；如果测试结果偏离设计要求，则可能需要调整变压器的参数或进行修理。
需要注意的是，变压器容量测试需要谨慎操作，遵循安全操作规程。
在测试过程中，特别是在高电压和高电流条件下，应采取必要的安全措施，防止电击和火灾等事故的发生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
试验电源选择 单相试验电源 三相试验电源
图3 参数的修改方式是选中要修改的参数项，按下“确认”键就可以对该参 数进行修改了，在上图中，我们按下“确认”键电压变比后面的数据 001.0 变成 001.0，此时我们通过“↑” 、 “↓”键来调整该位数据，将该位数据调 整好之后，按下“确认”键参数被调整的位数后移，若我们刚才的位调整为 5，则显示为 501.0，用上面的方式设置好各位，若在修改后面的位时发现前 面修改的数据不对，此时按下“功能”键，被修改的位回到最高位，在修改 最后位时，按下“确认”键该数据修改完毕。显示如图 3 所示。其它参数修 改的方式也是一样，就不再做说明了。
配 电 变 压 器 容 量 检
图1
测 仪
选择 6A 量程 选择 60A 量程
图2 选中被要操作的菜单，按下“确认”键进入该菜单的下级菜单，进入试
电力检测设备
国自电气 验电源的选择，根据现场的情况选择试验电源，试验电源选择之后进入参数 设置和开始测量菜单， 实验项目的选择上面已经介绍过， 这里就不再介绍了。 参数的输入只需要输入电压变比、 电流变比、 高压侧的额定电压和阻抗电压。 阻抗电压的输入是 400KVA 及 400KVA 以下的变压器可设置为 4.0。400KVA 以 上的变压器可设置为 4.5,若不输入阻抗电压设备将按默认参数进行测量， 测 量结果也是正确的，只不过是误差可能会大一点。参数设置完毕之后，按下 “功能”键返回到它的上级菜单，选中开始试验，调节调压器的输出电压， 升压过程中我们观察显示的容量 Sn，当 Sn 变化不大时可以停止升压，此时 显示的就是被测变压器的容量。我们测试可以按下“确认”键打印试验的结 果。
二、主要技术参数：
电压： 测量范围： 10V ~ 500V 误差范围： 全量程范围内 0.2 级 电流： 测量范围： 0.1A ~ 60A 误差范围： 全量程范围内 0.2 级 容量： 测量范围： 10KVA ~ 40000KVA 误差范围： 变压器容量测量 10% 频率： 测量范围： 45Hz ~ 65Hz 误差范围： 全量程范围内±0.05Hz 能根据所测参数判断变压器的型式,如 Q9,S11 说明： 外接电压互感器和电流互感器可以拓宽仪器的测量范围。
电力检测设备
国自电气
二、 使用要求：
仪器电源： AC220 ± 22V 环境温度： 0℃ ~ 45℃ 环境湿度： ≤ 90%RH
三、 使用方法：
该仪器的所有操作都是通过“↑” 、 “↓” 、 “确认” 、 “功能”四个键来完 成的，菜单的选择通过“↑” 、 “↓”键来选择，被选中的菜单的显示方式和 其它没有被选中的显示方式相反，选中要操作的菜单，按下“确认”键，执 行该菜单的功能；在参数的修改时，先选中该菜单，按下“确认”键进行数 据的修改，数据的每一位的修改也是通过上下键来完成的，将修改位修改成 你需要设置的数据时，按下“确认”键被修改位后移一位，当是最后的一位 时按下“确认”键，该数据设置完毕，当数据在修改的过程中，发现前面的 数据不对，按下“功能”键则修改位回到数据的最高位，再按上面的方式设 置数据。除了第一屏按下任意键自动进入下一屏外，在其它的所有屏中按下 “功能”键，仪器自动返回到上一屏，直到返回第一屏为止。 我们根据菜单的提示，设置好相应的参数，就可以实验了，参数设置好 之后，按下“功能返到上菜单，选择开始实验，执行该菜单即可。在测量过 程中按下“确认”键，进行实验结果处理，可以将实验结果打印出来，也可 以查看实验的结果。下面详细介绍其操作方式。 仪器开机显示如图 1，在图 1 中按下“↑” 、 “↓” 、 “确认” 、 “功能”中 的任意键进入图 2。在图 2 中用“↑” 、 “↓”来选择实验的项目。被选中的 菜单的显示方式和没有选中的菜单的显示方式相反，如图 2 所示，被选中的 选择 6A 量程。
电力检测设备
国自电气
电力检测设备
◇防止火灾或人身伤害
使用适当的电源线。只可使用本产品专用、并且符合本产品规格的电源线。
当测试导线与带电端子连接时， 请勿随意连接或断开测试导线。 正灾或电击危险，请注意本产品的所有额定值
和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值 的信息。
请勿在无仪器盖板时操作。如盖板或面板已卸下，请勿操作本产品。 使用适当的保险丝。只可使用符合本产品规定类型和额定值的保险丝。 避免接触裸露电路和带电金属。产品有电时，请勿触摸裸露的接点和部位。 在有可疑的故障时，请勿操作。如怀疑本产品有损坏，请本公司维修人员进行
检查，切勿继续操作。
请勿在潮湿环境下操作。 请勿在易爆环境中操作。 保持产品表面清洁和干燥。
国自电气
变压器容量测试仪 GOZ-RC
使 用 说 明 书
国自电气有限公司
Goz Electric Co.,Ltd
电力检测设备
国自电气
通用说明书
尊敬的顾客：
感谢您购买国自电气GOZ-RC变压器容量测试仪装置。 在您初次使用本仪器前， 请您详细地阅读 GOZ-RC 变压器容量测试仪说明书， 将可帮助您熟练地使用本仪器。
电压变比 电流变比 额定电压 阻抗电压
图4
001.0 001.0 010.00kv 04.20
参数设置完毕返回到上级菜单，选择开始试验菜单，进入测量截面。
四、 各种实验项目的接线方式：
1、单相试验电源接线图：
电力检测设备
国自电气
2、
三相试验电源接线图
注意：仪器在使用接线过程中注意当前应该使用的量 程，当超过 6A 时使用 60A 档，否则会烧坏设备。
我们的宗旨是不断地改进和完善公司的产品 ， 因此您所使用 的仪器可能与使用说明书有少许的差别 。 如果有改动的话， 我们 会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后 服务部联络，我们定会满足您的要求。
由于输入输出端子、 测试柱等均有可能带电压， 您在插拔测 试线、电源插座时，会产生电火花，小心电击，避免触电危险 ， 注意人身安全！
� 安全术语
警告：警告字句指出可能造成人身伤亡的状况或做法。 小心：小心字句指出可能造成本产品或其它财产损坏的状况或做法。
电力检测设备
国自电气
一、 功能特点及用途：
目前，我国电力系统收取电费时除了收取计量装置所计量的费用外， 还 要根据变压器容量加收有功损耗电量和无功损耗电量的补贴。 对于较大用户 在投运变压器时还要一次性交纳增容费。因此，对变压器的容量进行测试是 维护供用双方经济利益必不可少的重要环节。由于能源短缺，电价攀升， 有 些用户受利益驱使更换变压器铭牌，以大容量变压器充小容量变压器，逃漏 电量补加费用。 该变压器容量测试仪是专门用于在低电压、小电流情况下测试标准配电 电力变压器容量的仪器。该仪器电路设计精巧，思路独特，性能优越，功能 强大，完全满足现场配电电力变压器容量测试的要求。该仪器内部采用先进 的 A/D 同步交流采样及数字信号处理技术，操作简单，接线方便，数据准确 可靠，解决了配电变压器容量测试的难题，并可显示、打印用户关心的测量 数据。使用该仪器可大大提高工作效率，减轻劳动强度。 该仪器主要用于配电变压器的容量检测，在不外接电压、电流互感器的 情况下，单机可直完成 1000KVA 以下的配电变压器在全电压、全电流条件下 容量试验。该设备采用了单相试验电源方式和三相试验电源方式测量变压器 容量的方式。 单相电源试验方式尤其实用在现场没有电源的情况下使用，只需要带一 个单相发电机和该设备即可以完成试验。该设备为了更能实用于现场，尽量 减小试验电源的容量；在变压器 10%的额定电流下就可以测出该变压器的容 量，也就是说很小的发电机可以完成大容量变压器容量的检测。 该仪器的人机接口采用蓝屏（240 * 128）全中文的汉字图形显示器， 菜单严格分级，逐步引导您完成实验，您只需要开机，按下任意键，仪器提 供的菜单就会引导您完成你所需要的实验。
电力检测设备
国自电气
� 慎重保证
本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。一年 （包括一年）内如产品出现缺陷，实行免费维修。一年以上如产品出现缺陷，实行有 偿终身维修。
� 安全要求
（注意：只有专业的技术人员才可执行维修）
请阅读下列安全注意事项， 以免人身伤害， 并防止本产品或与其相连接的任何其它产品 受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。
