关于电缆电流的大小

导线的载流量与导线截面有关,也与导线的材料、型号、敷设方法以及环境温度等有关,影响的因素较多,计算也较复杂。各种导线的载流量通常可以从手册中查找。但利用口诀再配合一些简单的心算,便可直接算出,不必查表。

1. 口诀铝芯绝缘线载流量与截面的倍数关系

10下五,100上二,

25、35,四、三界,.

70、95,两倍半。

穿管、温度,八、九折。

裸线加一半。

铜线升级算。

说明口诀对各种截面的载流量(安)不是直接指出的,而是用截面乘上一定的倍数来表示。为此将我国常用导线标称截面(平方毫米)排列如下:

1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185……

(1)第一句口诀指出铝芯绝缘线载流量(安)、可按截面的倍数来计算。口诀中的阿拉伯数码表示导线截面(平方毫米),汉字数字表示倍数。把口诀的截面与倍数关系排列起来如下:

1~10 16、25 35、50 70、95 120以上〉〉〉〉〉

五倍四倍三倍二倍半二倍

现在再和口诀对照就更清楚了,口诀“10下五”是指截面在10以下,载流量都是截面数值的五倍。“100上二”(读百上二)是指截面100以上的载流量是截面数值的二倍。截面为25与35是四倍和三倍的分界处。这就是口诀“25、35,四三界”。而截面70、95则为二点五倍。从上面的排列可以看出:除10以下及100以上之外,中间的导线截面是每两种规格属同一种倍数。

例如铝芯绝缘线,环境温度为不大于25℃时的载流量的计算:

当截面为6平方毫米时,算得载流量为30安;

当截面为150平方毫米时,算得载流量为300安;

当截面为70平方毫米时,算得载流量为175安;

从上面的排列还可以看出:倍数随截面的增大而减小,在倍数转变的交界处,误差稍大些。

比如截面25与35是四倍与三倍的分界处,25属四倍的范围,它按口诀算为100安,但按手册为97安;而35则相反,按口诀算为105安,但查表为117安。不过这对使用的影响并不大。当然,若能“胸中有数”,在选择导线截面时,25的不让它满到100安,35的则可略为超过105安便更准确了。同样,2.5平方毫米的导线位置在五倍的始端,实际便不止五倍(最大可达到20安以上),不过为了减少导线内的电能损耗,通常电流都不用到这么大,手册中一般只标12安。

(2)后面三句口诀便是对条件改变的处理。“穿管、温度,八、九折”是指:若是穿管敷设(包括槽板等敷设、即导线加有保护套层,不明露的),计算后,再打八折;若环境温度超过25℃,计算后再打九折,若既穿管敷设,温度又超过25℃,则打八折后再打九折,或简单按一次打七折计算。

关于环境温度,按规定是指夏天最热月的平均最高温度。实际上,温度是变动的,一般情况下,它影响导线载流并不很大。因此,只对某些温车间或较热地区超过25℃较多时,才考虑打折扣。

例如对铝心绝缘线在不同条件下载流量的计算:

当截面为10平方毫米穿管时,则载流量为10×5×0.8═40安;若为高温,则载流量为10×5×0.9═45安;若是穿管又高温,则载流量为10×5×0.7═35安。

(3)对于裸铝线的载流量,口诀指出“裸线加一半”即计算后再加一半。这是指同样截面裸铝线与铝芯绝缘线比较,载流量可加大一半。

例如对裸铝线载流量的计算:

当截面为16平方毫米时,则载流量为16×4×1.5═96安,若在高温下,则载流量为16×4×1.5×0.9=86.4安。

(4)对于铜导线的载流量,口诀指出“铜线升级算”,即将铜导线的的截面排列顺序提升一级,再按相应的铝线条件计算。

例如截面为35平方毫米裸铜线环境温度为25℃,载流量的计算为:按升级为50平方毫米裸铝线即得50×3×1.5=225安.

对于电缆,口诀中没有介绍。一般直接埋地的高压电缆,大体上可直接采用第一句口诀中的有关倍数计算。比如35平方毫米高压铠装铝芯电缆埋地敷设的载流量为35×3=105安。95平方毫米的约为95×2.5≈238安。

三相四线制中的零线截面,通常选为相线截面的1/2左右。当然也不得小于按机械强度要求所允许的最小截面。在单相线路中,由于零线和相线所通过的负荷电流相同,因此零线截面应与相线截面相同

线路电压损失的简易计算:(功率P(KW)乘以长度L(M))除以((电压损失系数C(铜

那是心与心的交汇,是相视的莞尔一笑,是一杯饮了半盏的酒,沉香在喉,甜润在心。

我无所谓成功不成功,但我在乎我自己的成长;我无法掌握别人,但我可以掌握自己。

我唯一能把握的,是我会一直尽力走下去,不为了别人,为了给自己一个交代。

这个世界上有太多的事情是我们无法掌握的,你不知道谁明天会离开,你不知道意外和你等的人谁先到来。

最可怕的是因为怕失去而放弃拥有的权利。

我们都会遇到很多人,会告别很多人,会继续往前走,也许还会爱上那么几个人,弄丢那么几个人。

关键在于,谁愿意为你停下脚步?

对于生命中每一个这样的人,一千一万个感激。有一些人、一些事是不需要理由的:

比如天空的颜色;

比如连你自己都不知道为什么会喜欢上的那个人;

比如昨天擦肩而过的人变成了你今天的知己。

梦想这东西,最美妙的在于你可以制造它,重温它。

看一本书,听一首歌,去一个地方,梦想就能重新发芽,那个在你体内扎根的与生俱来的梦想。

我们唯一能把握的事情是,成为最好的自己,我们可以不成功,但是我们不能不成长,没有什么比背叛自己更可怕。

你唯一能把握的,是变成最好的自己。

也许你最后也没能牵到那个人的手,但是你付出了就不会有遗憾;

也许最后你也只是默默无闻,但你曾经为了将来努力地奋斗了一把;

也许你最后也没能环游世界,可是你在实现梦想的途中找到了自己。

那是能够为了一个目标默默努力的自己,不抱怨,不浮躁,不害怕孤单,沉默却又努力的自己。说不定你想要苦苦追寻的梦想,已经握在你手中了。

电缆电线电流的大小口诀

1.口诀铝芯绝缘线载流量与截面的倍数关系 10下五100上二, 25、35,四、三界, 70、95,两倍半, 穿管、温度,八、九折。 裸线加一半, 铜线升级算。 2.说明口诀对各种截面的载流量(安)不是直接指出的,而是用截面乘上一定的倍数来表示。为此将我国常用导线标称截面(平方毫米)排列如下: 1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185…… (1)第一句口诀指出铝芯绝缘线载流量(安)、可按截面的倍数来计算。口诀中的阿拉伯数码表示导线截面(平方毫米),汉字数字表示倍数。把口诀的截面与倍数关系排列起来如下: 1 ~ 10 16 、25 35 、50 70 、95 120以上 }}}}} 五倍四倍三倍二倍半二倍 现在再和口诀对照就更清楚了,口诀“10下五”是指截面在10以下,载流量都是截面数值的五倍。“100上二”(读百上二)是指截面100以上的载流量是截面数值的二倍。截面为25与35是四倍和三倍的分界处。这就是口诀“25、35,四三界”。而截面70、95则为二点五倍。从上面的排列可以看出:除10以下及100以上之外,中间的导线截面是每两种规格属同一倍数。 例如铝芯绝缘线,环境温度为不大于25℃时的载流量的计算: 当截面为6平方毫米时,算得载流量为30安; 当截面为150平方毫米时,算得载流量为300安; 当截面为70平方毫米时,算得载流量为175安。 从以上的排列还可以看出:倍数随截面的增大而减小,在倍数转变的交界处,误差稍大些。比如截面25与35是四倍与三倍的分界处,25属四倍的范围,它按口诀算为100安,但按手册为97安;而35则相反,按口诀算为105安,但查表为117安。不过这对使用的影响并不大。当然,若能“胸中有数”,在选择导线截面时,25的不让它满到100安,35的则可略为超过105安便更准确了。同样,2.5平方毫米的导线位置在五倍的始端,实际便不止五倍(最大可达20安以上),不过为了减少导线内的电能损耗,通常电流都不用到这么大,手册中一般只标12安。 (2)后面三句口诀便是对条件改变的处理。“穿管、温度,八、九折”是指:若是穿管敷设(包括槽板等敷设、即导线加有保护套层,不明露的),计算后再打八折;若环境温度超过25℃,计算后再打九折,若既穿管敷设,温度又超过25℃,则打八折后再打九折,或简单按一次打七折计算。 关于环境温度,按规定是指夏天最热月的平均最高温度。实际上,温度是变动的,一般情况下,它影响导线载流量并不很大。因此,只对某些高温车间或较热地区超过25℃较多时,才考虑打折扣。 例如对铝芯绝缘线在不同条件下载流量的计算: 当截面为10平方毫米时,则载流量为10×5×0.8=40安;若为高温,则载流量为10×5×0.9=45安;若是穿管又是高温,则载流量为10×5×0.7=35安。 (3)对于裸铝线的载流量,口诀指出“裸线加一半”,即计算后再加一半。这是 指同样截面裸铝线与铝芯绝缘线比较,载流量可加大一半。

电缆规格与电流关系绝佳口诀

关于截面面积与载流量之间的关系,需要重点注意。红色区域需要我们记住 1.口诀铝芯绝缘线载流量与截面的倍数关系 10下五100上二, 25、35,四、三界, 70、95,两倍半, 穿管、温度,八、九折。 裸线加一半, 铜线升级算。 2.说明口诀对各种截面的载流量(安)不是直接指出的,而是用截面乘上一定的倍数来表示。为此将我国常用导线标称截面(平方毫米)排列如下: 1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185…… (1)第一句口诀指出铝芯绝缘线载流量(安)、可按截面的倍数来计算。口诀中的阿拉伯数码表示导线截面(平方毫米),汉字数字表示倍数。把口诀的截面与倍数关系排列起来如下: 截面值: 1 ~ 10 16 、25 35 、50 70 、95 120以上 载流量: 五倍四倍三倍二倍半二倍 现在再和口诀对照就更清楚了,口诀“10下五”是指截面在10以下,载流量都是截面数值的五倍。“100上二”(读百上二)是指截面100以上的载流量是截面数值的二倍。截面为25与35是四倍和三倍的分界处。这就是口诀“25、35,四三界”。而截面70、95则为二点五倍。从上面的排列可以看出:除10以下及100以上之外,中间的导线截面是每两种规格属同一倍数。 例如铝芯绝缘线,环境温度为不大于25℃时的载流量的计算: 当截面为6平方毫米时,算得载流量为30安; 当截面为150平方毫米时,算得载流量为300安; 当截面为70平方毫米时,算得载流量为175安。 从以上的排列还可以看出:倍数随截面的增大而减小,在倍数转变的交界处,误差稍大些。比如截面25与35是四倍与三倍的分界处,25属四倍的范围,它按口诀算为100安,但按手册为97安;而35则相反,按口诀算为105安,但查表为117安。不过这对使用的影响并不大。当然,若能“胸中有数”,在选择导线截面时,25的不让它满到100安,35的则可略为超过105安便更准确了。同样,2.5平方毫米的导线位置在五倍的始端,实际便不止五倍(最大可达20安以上),不过为了减少导线内的电能损耗,通常电流都不用到这么大,手册中一般只标12安。 (2)后面三句口诀便是对条件改变的处理。“穿管、温度,八、九折”是指:若是穿管敷设(包括槽板等敷设、即导线加有保护套层,不明露的),计算后再打八折;若环境温度超过25℃,计算后再打九折,若既穿管敷设,温度又超过25℃,则打八折后再打九折,或简单按一次打七折计算。 关于环境温度,按规定是指夏天最热月的平均最高温度。实际上,温度是变动的,一般情况下,它影响导线载流量并不很大。因此,只对某些高温车间或较热地区超过25℃较多时,才考虑打折扣。 例如对铝芯绝缘线在不同条件下载流量的计算: 当截面为10平方毫米时,则载流量为10×5×0.8=40安;若为高温,则载流量为10×5×0.9=45安;若是穿管又是高温,则载流量为10×5×0.7=35安。 (3)对于裸铝线的载流量,口诀指出“裸线加一半”,即计算后再加一半。这是 指同样截面裸铝线与铝芯绝缘线比较,载流量可加大一半。 例如对裸铝线载流量的计算: 当截面为16平方毫米时,则载流量为16×4×1.5=96安,若在高温下,则载流量为16×4×1.5×0.9=86.4安。(4)对于铜导线的载流量,口诀指出“铜线升级算”,即将铜导线的截面按截面排 顺序提升一级,再按相应的铝线条件计算。 例如截面为35平方毫米裸铜线环境温度为25℃,载流量的计算为:按升级为50平方毫米裸铝线即得 50×3×1.5=225安。

电缆载流量对照表

电缆载流量对照表 电缆载流量口决: 估算口诀: 二点五下乘以九,往上减一顺号走。 三十五乘三点五,双双成组减点五。 条件有变加折算,高温九折铜升级。 穿管根数二三四,八七六折满载流。 说明: (1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出,而是”截面乘上一定的倍数”来表示,通过心算而得。由表5 3可以看出:倍数随截面的增大而减小。 “二点五下乘以九,往上减一顺号走”说的是2.5mm’及以下的各种截面铝芯绝缘线,其载流量约为截面数的9倍。如2.5mm’导线,载流量为2.5×9=22.5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排,倍数逐次减l,即4×8、6×7、10×6、16×5、25×4。 “三十五乘三点五,双双成组减点五”,说的是35mm”的导线载流量为截面数的3.5倍,即35×3.5=122.5(A)。从50mm’及以上的导线,其载流量与截面数之间的倍数关系变为两个两个线号成一组,倍数依次减0.5。即50、70mm’导线的

载流量为截面数的3倍;95、120mm”导线载流量是其截面积数的2.5倍,依次类推。 “条件有变加折算,高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区,导线载流量可按上述口诀计算方法算出,然后再打九折即可;当使用的不是铝线而是铜芯绝缘线,它的载流量要比同规格铝线略大一些,可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm’铜线的载流量,可按25mm2铝线计算。 计算电缆载流量选择电缆(根据电流选择电缆): 导线的载流量与导线截面有关,也与导线的材料、型号、敷设方法以及环境温度等有关,影响的因素较多,计算也较复杂。各种导线的载流量通常可以从手册中查找。但利用口诀再配合一些简单的心算,便可直接算出,不必查 1. 口诀铝芯绝缘线载流量与截面的倍数关系 10下五,100上二, 25、35,四、三界,. 70、95,两倍半。 穿管、温度,八、九折。 裸线加一半。 铜线升级算。

铜线电流计算方法(口诀)

铜线电流计算方法(口诀) 查表很麻烦,给大家一个公式,不准确,但很实用 10A以下每平方5A 50A以下每平方4A 100A以下每平方3A 100A以上每平方2A ################################################################### ############ 这是口诀 P=1.732UIX0.8 算得I=45.58A 一般铜线安全计算方法是: 2.5平方毫米铜电源线的安全载流量--28A。 4平方毫米铜电源线的安全载流量--35A 。 6平方毫米铜电源线的安全载流量--48A 。 10平方毫米铜电源线的安全载流量--65A。 16平方毫米铜电源线的安全载流量--91A 。 25平方毫米铜电源线的安全载流量--120A。 估算口诀: 二点五下乘以九,往上减一顺号走。 三十五乘三点五,双双成组减点五。

条件有变加折算,高温九折铜升级。 穿管根数二三四,八七六折满载流。 说明: (1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出,而是“截面乘上一定的倍数”来表示,通过心算而得。由表5 3可以看出:倍数随截面的增大而减小。 “二点五下乘以九,往上减一顺号走”说的是2.5mm’及以下的各种截面铝芯绝缘线,其载流量约为截面数的9倍。如2.5mm’导线,载流量为2.5×9=22.5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排,倍数逐次减l,即4×8、6×7、10×6、16×5、25×4。 “三十五乘三点五,双双成组减点五”,说的是35mm”的导线载流量为截面数的3.5倍,即35×3.5=122.5(A)。从50mm’及以上的导线,其载流量与截面数之间的倍数关系变为两个两个线号成一组,倍数依次减0.5。即50、70mm’导线的载流量为截面数的3倍;95、120mm”导线载流量是其截面积数的2.5倍,依次类推。 “条件有变加折算,高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区,导线载流量可按上述口诀计算方法算出,然后再打九折即可;当使用的不是铝线而是铜芯绝缘线,它的载流量要比同规格铝线略大一些,可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm’铜线的载流量,可按25mm2铝线计算。

电流计算电缆计算

首先要计算100K W负荷的线电流。 对于三相平衡电路而言,三相电路功率的计算公式是:P=1.732IUcosφ。由三相电路功率公式可推出: 线电流公式:I=P/1.732Ucosφ 式中:P为电路功率,U为线电压,三相是380V,cosφ是感性负载功率因素,一般综合取0.8你的100KW负载的线电流: I=P/1.732Ucosφ=100000/1.732*380*0.8=100000/526.53=190A 还要根据负载的性质和数量修正电流值。 如果负载中大电机机多,由于电机的启动电流很大,是工作电流的4到7倍,所以还要考虑电机的启动电流,但启动电流的时间不是很长,一般在选择导线时只按1.3到1.7的系数考虑。 若取1.5,那么电流就是285A。如果60KW负载中数量多,大家不是同时使用,可以取使用系数为0.5到0.8,这里取0.8,电流就为228A。就可以按这个电流选择导线、空开、接触器、热继电器等设备。所以计算电流的步骤是不能省略。 导线选择: 根据某电线厂家的电线允许载流量表,选用50平方的铜芯橡皮电线,或者选70平方的铜芯塑料电线。 变压器选择: 变压器选择也有很多条件,这里就简单的用总容量除以功率因素再取整。S=P/cosφ=100/0.8=125KVA 选择大于125KVA的变压器就可以了。 50平方的铜芯电缆能承受多少电流也要看敷设方式和环境温度,还有电缆的结构类型等因素。 50平方10/35KV交联聚乙烯绝缘电缆长期允许载流量空气敷设长期允许载流量。 (10KV三芯电缆)231A(35KV单芯电缆)260A直埋敷设长期允许载流量(土壤热阻系数100℃.cm/W)(10KV三芯电缆)217A(35KV单芯电缆)213A。 二、根据功率配电缆的简易计算 已知电机的额定功率为22KW,额定电压为380V变压器距井场400米,试问配很截面积多大的电缆线?(铜的电阻率Ρ取0.0175) (一)有额定容量算出电机在额定功率下的额定电流 解:由P=S×COSφ得S=P/COSφ=22/0.8=27.5KVA其P为额定功率,COSφ为功率因数,按电机名牌取0.8 有S=I×U算出在额定功率下的额定电流I=S/U=27500/380=73A由计算口诀得 估算口诀:

电缆线负荷估算口诀

估算口诀 仅供参考 二点五下乘以九,往上减一顺号走。 三十五乘三点五,双双成组减点五。 条件有变加折算,高温九折铜升级。 穿管根数二三四,八七六折满载流。 说明: (1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出,而是"截面乘上一定的倍数"来表示,通过心算而得。由表5 3可以看出:倍数随截面的增大而减小。 "二点五下乘以九,往上减一顺号走"说的是2.5mm’及以下的各种截面铝芯绝缘线,其载流量约为截面数的9倍。如2.5mm’导线,载流量为2.5×9=22.5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排,倍数逐次减l,即4×8、6×7、10×6、16×5、25×4。 "三十五乘三点五,双双成组减点五",说的是35mm"的导线载流量为截面数的3.5倍,即35×3.5=122.5(A)。从50mm’及以上的导线,其载流量与截面数之间的倍数关系变为两个两个线号成一组,倍数依次减0.5。即50、70mm’导线的载流量为截面数的3倍;95、120mm"导线载流量是其截面积数的2.5倍,依次类推。 "条件有变加折算,高温九折铜升级"。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区,导线载流量可按上述口诀计算方法算出,然后再打九折即可;当使用的不是铝线而是铜芯绝缘线,它的载流量要比同规格铝线略大一些,可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm’铜线的载流量,可按25mm2铝线计算。______一般铜线安全计算方法是: 2.5平方毫米铜电源线的安全载流量--28A。 4平方毫米铜电源线的安全载流量--35A 。 6平方毫米铜电源线的安全载流量--48A 。 10平方毫米铜电源线的安全载流量--65A。 16平方毫米铜电源线的安全载流量--91A 。 25平方毫米铜电源线的安全载流量--120A。 如果是铝线,线径要取铜线的1.5-2倍。 如果铜线电流小于28A,按每平方毫米10A来取肯定安全。 如果铜线电流大于120A,按每平方毫米5A来取。 导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择,一般可按照如下顺口溜进行确定: 十下五,百上二, 二五三五四三界,柒拾玖五两倍半,铜线升级算. 给你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 柒拾和95平方都乘以2.5,这么几句口诀应该很好记吧, 说明:只能作为估算,不是很准确。 另外如果按室内记住电线6平方毫米以下的铜线,每平方电流不超过10A就是安全的,从这个角度讲,你可以选择1.5平方的铜线或2.5平方的铝线。

电缆电线电流计算口诀

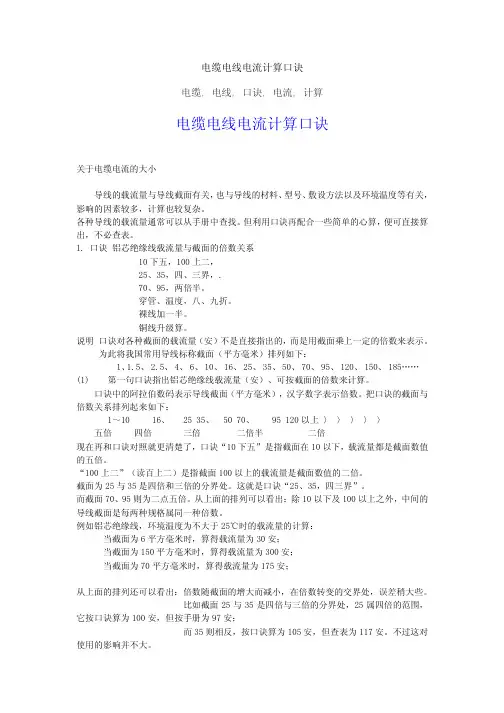

电缆电线电流计算口诀 电缆, 电线, 口诀, 电流, 计算 电缆电线电流计算口诀 关于电缆电流的大小 导线的载流量与导线截面有关,也与导线的材料、型号、敷设方法以及环境温度等有关,影响的因素较多,计算也较复杂。 各种导线的载流量通常可以从手册中查找。但利用口诀再配合一些简单的心算,便可直接算出,不必查表。 1. 口诀铝芯绝缘线载流量与截面的倍数关系 10下五,100上二, 25、35,四、三界,. 70、95,两倍半。 穿管、温度,八、九折。 裸线加一半。 铜线升级算。 说明口诀对各种截面的载流量(安)不是直接指出的,而是用截面乘上一定的倍数来表示。 为此将我国常用导线标称截面(平方毫米)排列如下: 1、1.5、 2.5、 4、 6、 10、 16、 25、 35、 50、 70、 95、 120、 150、185……(1) 第一句口诀指出铝芯绝缘线载流量(安)、可按截面的倍数来计算。 口诀中的阿拉伯数码表示导线截面(平方毫米),汉字数字表示倍数。把口诀的截面与倍数关系排列起来如下: 1~10 16、 25 35、 50 70、 95 120以上〉〉〉〉〉五倍四倍三倍二倍半二倍 现在再和口诀对照就更清楚了,口诀“10下五”是指截面在10以下,载流量都是截面数值的五倍。 “100上二”(读百上二)是指截面100以上的载流量是截面数值的二倍。 截面为25与35是四倍和三倍的分界处。这就是口诀“25、35,四三界”。 而截面70、95则为二点五倍。从上面的排列可以看出:除10以下及100以上之外,中间的导线截面是每两种规格属同一种倍数。 例如铝芯绝缘线,环境温度为不大于25℃时的载流量的计算: 当截面为6平方毫米时,算得载流量为30安; 当截面为150平方毫米时,算得载流量为300安; 当截面为70平方毫米时,算得载流量为175安; 从上面的排列还可以看出:倍数随截面的增大而减小,在倍数转变的交界处,误差稍大些。 比如截面25与35是四倍与三倍的分界处,25属四倍的范围,它按口诀算为100安,但按手册为97安; 而35则相反,按口诀算为105安,但查表为117安。不过这对使用的影响并不大。
