光的反射作图题集锦
(完整版)光的反射折射光路图作图练习
1、如图所示，一束光射到平面镜上发生光的反射，请画出入射光线AO的反射光线（要求画出法线）．2、根据平面镜成像特点，在图11中画出物体AB在平面镜MN中所成的像A'B'。
3、请在图5中画出物体AB在平面镜中所成的像A`B`。
4、请在图中画出光线从空气斜射入水中后折射光线的大致方向第1题图第3题图第4题图5、如图7，A、B是两块互相垂直放置的平面镜，有一条光线按图中所示的方向射向A镜，请在图中完成光路图。
6、如图5所示，AO表示从空气射向玻璃的一束光，请画出折射光线的光路图。
7、图l0所示的是光从玻璃砖斜射入空气时入射光的光路情况。
请在图中画出该入射光线的折射光线的大概位置，并标出折射角。
8、如下图A所示，一束光射向一块玻璃砖。
画出这束光进入玻璃和离开玻璃后的径迹（注意标出法线）。
图AAO3009、如图9所示，光源S 发出的一条光线射向水中，在水面发生折射后，经过P 点。
请你在图中大致作出入射光线和折射光线。
10、如图(b)所示，请画出光从空气射入玻璃再从玻璃到空气的光路图．11、画出图下左图中入射光线经平面镜反射后的光线．12、如图上面右图14所示，在练功房里，小红同学利用平面镜来帮助矫正舞蹈姿势。
画出她的脚上B 点的光线经过平面镜后进入人眼A 点的光路图。
13、如图下图(1)所示，在南美原始森林的河流里有一种射水鱼，它在水中看到水面上方的树枝上停留的昆虫等猎物后，便向猎物射水，使猎物落在水面上后进行捕杀，喷射出的水在空中呈抛物线形状。
关于这个情景，请你在下图（2）中作出光路图表示：猎物P 反射的光线是如何进入鱼的眼睛E 的。
图9 S 水图1414、如图下左图为一半球形玻璃砖，请画出光线从Ｏ点（球心）射入玻璃砖到射出玻璃砖的完整光路图。
15、如图上右图所示，一直角三棱镜顶角为30°，一束光垂直AB边入射，从AC边又射入空气中,请画出从AC边出射的光线。
16、在水池的一角有一块平面镜，现有一束光线从水中射向平面镜，如下左图，请完成光路图，并标出反射角（用“α”表示）和折射角（用“β”表示）17．竖直向下照射的太阳光经平面镜反射后，沿水平方向射入涵洞中，请在上面图4中画出平面镜的位置，并完成光路图。
光的反射作图训练
一、光的反射定律：
1、反射光线、入射光线、法线在同一平面内——三线共面
2、反射光线和入射光线分别位于法线两侧——分居两侧 3、反射角等于入射角——两角相等
N 1 O
图中包括： 三线
2 50
两角
一点 一面
缺什么 补什么
2 = 1 = 900—500=400
1、完成下列光路图
30
50
.
2、画出平面镜
4、一束太阳光与地面角为30度，请在
井口放置一平面镜，使太阳光能射 到井1、平面镜所成的是正立等大的虚像 2、像与物体的连线与平面镜垂直
3、像与物体到平面镜的距离相等
4、像与物体相对平面镜对称
A
A B
B
3、S是一个发光点S’是它在平面镜中 的像，SA是S发出的一条光线，请 在图中画出平面镜的位置和SA经平 面镜反射后的光线
S S’ A
2、S为点光源，画出从S点出发的光 经过P点的光路，并指出作图依据。
P S
3、在图中画出逻辑控器对着墙壁也能达 到遥控电视的光的传播途径 （2005年中招）
接受窗口
遥控器 光滑墙壁
4、打台球，请画出打击1号球后使它 把5号球打入底袋的路线图。（2005期末）
2 1
5
光 的反射 作 图
光的反射作图1、在图中在图中画出入射光线AO经平面镜后的反射光线，并标明反射角的度数．2、如图所示的AB、CD是同一发光点S发出的光经平面镜反射后的两条反射光线，试根据光的反射定律用作图方法确定发光点S的位置。
3、室内一盏电灯通过墙上的两个小洞，透过两条细小光束，如图所示。
请根据光束的方向确定室内电灯的位置S。
4、如图所示，S′为发光点S在平面镜MN中的像，若S发出的一条光线SO经平面镜反射后过P点，请在图中找出发光点S的位置，并完成光路。
5、小明妈妈的手机掉到了沙发下，没有手电筒，小明借助平面镜反射灯光找到了手机.图中已标出了反射光线和入射光线，请在图中画出平面镜的位置，并保留作图痕6、如图，P为平放的平面镜上方的一块挡板，BA、DC为挡板左侧一点光源S发出的光经平面镜反射后的两条反射光线，试作出点光源S的位置。
7、如图，S是发光点，MN是平面镜，请作出由S发出的经平面镜反射后过A点的光线．12、如图所示，A、B是镜前一个点光源S发出的光线经平面镜反射后的两条反射光线，请在图中标出点光源S和像点S′的位置。
并完成反射光路图。
8、画出下图中人眼通过平面镜M看到桌底下球的光路。
9、如图所示，考古人员需要对一口古井进行清理，为了解决照明问题，请你帮他们把太阳光反射到井里，并能垂直照亮井底．10.画出发光点S发出的光线经平面镜反射后过图中P点的光路图．11、在图中画出物体AB在平面镜中的像AˊBˊ．12、如图是光源S经平面镜反射的两条光线，请画图确定光源位置，并完成光路图．13、如图是一条入射光线及其经过平面镜反射后的反射光线，试分别做出平面镜的位置．14.如图所示，在练功房里，小红同学利用平面镜来帮助矫正舞蹈姿势．画出她的脚上B点的光线经过平面镜后进入人眼A点的光路图．15.、楼梯拐角的墙上装了一块镜子（如图所示），方便同学们日常整理仪容的同时，也能更好地在节电的情况下通过光的反射，对楼道进行照明（光能反射到A点）．画出（1）灯S在镜中的像S′．（2）灯S发出的光经过镜子反射到A点的径迹．（保留作图痕迹）。
中考物理之光的反射与折射作图训练题(含答案)
光的反射与折射作图一、作图题（共38题；共250分）1.如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO 的反射光线。
2.如图，请你画出烛焰上A点经平面镜MN所成的像A'．（保留作图痕迹)3.如图所示、OB为反射光线，O为入射点，请画出该光线的入射光线及其折射光线。
4. 请在下图中画出折射光线的大致位置；5. 如图所示，一束光从空气射向水面，请画出反射光线和大致的折射光线。
6.一束光线从空气射入玻璃时，界面MN 上的反射光线如图所示，请画出对应的入射光线和大致的折射光线。
7.如图所示，一束光从水中斜射到空气中，请画出折射光线的大致方向。
8.半径为R的半圆形玻璃砖，圆心在O点，弧面ABC涂有反光层。
一束激光垂直于直径AC从D点由空气射入玻璃砖（如图为平面图），已知OD＝R，画出光束经圆弧面两次反射最后从AC边出射到空气中的光路图，要求标明两次反射过程中的入射角大小。
9.根据下列要求，分别完成作图。
如图所示，A＇B＇是物体AB在平面镜中的像，请你在平面镜前作出物体AB。
10.按照题目要求作图。
如图甲所示，小明在房间的A点通过平面镜看到了坐在客厅沙发上衫B点的爸爸，请画出此现象的光路图。
11.自行车尾灯的反光原理如图所示。
请完成反射光路，并标出反射角度数。
12.如图，光线AO由玻璃斜射进入空气，作出反射光线和大致的折射光线。
13.在图碗中加满水后恰好看到硬币右边缘.画出恰好看到右边缘的一条光路14.如图，一束光从水中斜射入空气，请作出它的反射光线和大致的折射光线．15.请在图中画出三角形ABC在平面镜MN中所成的像。
16.用激光器发出一束光,射入半圆形玻璃砖的圆心O,结果在水平屏幕MN上出现两个光斑,其中一个光斑在A 点,如图乙。
请在图乙中画出光路确定另光斑B点的位置17.如图所示是一条光线从透明玻璃砖的一面，垂直入射的光线，玻璃砖的截面为等腰三角形顶角为120°，请结合几何知识画出这条光线经玻璃砖从另外两个面射出的光路图。
光的反射作图题集锦

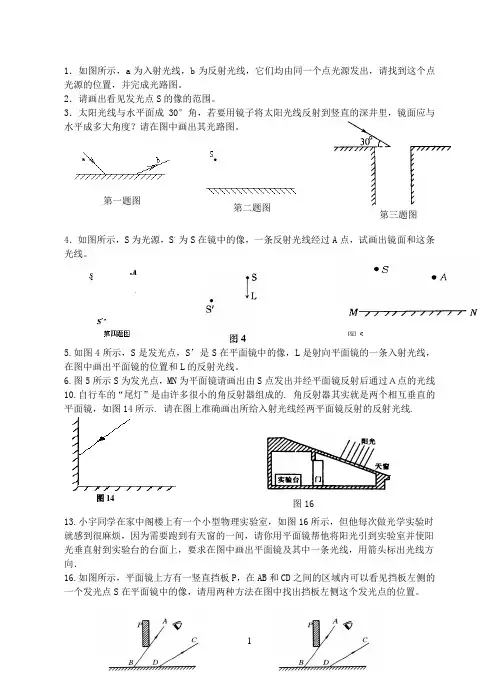

11．如图所示，a 为入射光线，b 为反射光线，它们均由同一个点光源发出，请找到这个点光源的位置，并完成光路图。
2．请画出看见发光点S 的像的范围。
3．太阳光线与水平面成30°角，若要用镜子将太阳光线反射到竖直的深井里，镜面应与水平成多大角度？请在图中画出其光路图。
4．如图所示，S 为光源，S ，为S 在镜中的像，一条反射光线经过A 点，试画出镜面和这条光线。
5.如图4所示，S 是发光点，S ’是S 在平面镜中的像，L 是射向平面镜的一条入射光线，在图中画出平面镜的位置和L 的反射光线。
6.图5所示S 为发光点，MN 为平面镜请画出由S 点发出并经平面镜反射后通过Ａ点的光线10.自行车的“尾灯”是由许多很小的角反射器组成的. 角反射器其实就是两个相互垂直的平面镜，如图14所示. 请在图上准确画出所给入射光线经两平面镜反射的反射光线.13.小宇同学在家中阁楼上有一个小型物理实验室，如图16所示，但他每次做光学实验时就感到很麻烦，因为需要跑到有天窗的一间，请你用平面镜帮他将阳光引到实验室并使阳光垂直射到实验台的台面上，要求在图中画出平面镜及其中一条光线，用箭头标出光线方向．16.如图所示，平面镜上方有一竖直挡板P ，在AB 和CD 之间的区域内可以看见挡板左侧的一个发光点S 在平面镜中的像，请用两种方法在图中找出挡板左侧这个发光点的位置。
图14图16第一题图 第二题图 第三题图2 7、如下图7所示，电视遥控器对着天棚也能遥控电视机。
图中从A 点发出的光经天棚MN 反射后射入电视机的接收窗口B ，试画出其光路图。
8、如下图8， AB 、CD 是发光点 S 发出经平面镜反射的两条光线.在图中画出发光点 S 和它在平面镜中的像点（或发光点S 射向平面镜的光线中有两条光线的反射光线是AB 和CD,请在图中画出平面镜的位置.）9、如下图9中S 为发光点，从它发出的两条光线经平面镜反射后的两条反射光线分别与虚线a 、b 重合，根据平面镜成像规律在图中画出平面镜，并找出S 在平面镜里的像S′．10、如下图10,S 是一发光点,S ′是它在平面镜中的像,SA 是S 发出的一条光线,请画出平面镜,并作出SA 经平面镜的反射光线.11、如图11,平面镜前有A 、B 两个发光点.试用作图法确定人眼沿什么方向观察时,可以看到A 、B 的像在同一直线上.12、如图12，AB 物体在平面镜中成像后,眼位于镜前E 处,作图说明要使眼睛看不到平面镜中的像,应该把镜的哪一部分挡住？14．如图14甲所示，美术课上，小琼面前立着一幅“米老鼠”的简笔画(如下图甲所示)。
精品文档初中物理题库(光的反射)--作图题附参考答案
初中物理题库（光的反射）--作图题1. 一束光线沿着与水平面成20°角的方向射到平面镜上，如图经反射竖直向上传播，试在图中确定平面镜的位置（画出平面镜，标明镜面与水平面的角度并标明反射角的大小）2. 请在下图中画出反射光线，并标出反射角的度数．3. 在图中点S1是发光点S在平面镜里的像，根据平面镜成像规律在图中画出平面镜．4. 在图中画出入射光线经平面镜两次反射的光路图：5. 在图中，利用光的反射定律做出发光点S在平面镜中成像光路图．6. 已知光源S发出的某一条光线经平面镜反射后经过A点，S'是S在平面镜中成的像，试在图中画出平面镜的位置，作出这条光线的光路．7. 根据平面镜成像的规律，在图中做出物体AB在平面镜中成的像A'B'．8. 在图中，根据入射光线和反射光线画出平面镜的位置．9. 画出下图中两条光线的反射光线10. 如图所示, A1是发光点A在平面镜MN中所成的像, 试作出该发光点发出一条光线经平面镜反射后通过B点的光路图．（标出发光点A和入射点O的位置）11. 根据平面镜成像特点，在图中画出物体AB在平面镜MN中成的像．12. 完成下列光路图，S'为平面镜MN中的像．13. 如图所示的平面镜前有一物体AB，画出AB在平面镜内所成的像．14. 如图所示，S为发光点，试画出经平面镜MN反射后通过A点的反射光线和相应的入射光线．15. 图中平面镜MN前有一个发光点S，在图中画出发光点S的成像光路图．16. 根据光的反射定律，在图中做出发光点S在平面镜中成像的光路图．17. 如图所示，O1B1和O2B2是从一点光源发出的两条光线经平面镜反射后的反射光线，试用作图法画出像S'和点光源S的位置．注意：①光线的反向延长线用虚线②每条光线要有箭头，表示光的行进方向18. 在图中根据平面镜的成像的特点，画出物体AB在平面镜里所成的像．19. 如图所示，ab和cd是两条从同一发光点S发出的光线，用作图法确定发光点S的位置．20. 在图中，画出发光点S在平面镜MN中成像的光路图．21. 一束光线射到平面镜的O点，反射光的方向如图所示．请作出入射光线，并标出入射角的位置及大小．22. 画出黑匣子中的光学仪器．23. 请在图中画出反射光线，并标出反射角的度数．24. 完成图中潜望镜的光路图25. 在图中，A是点光源，请在图中作出经平面镜反射后，过B点的光线．26. 阳光以如图所示的角度斜射到井口，若想让阳光垂直水平面照到井底，请在图中按反射定律画出平面镜的放置方法并标出平面镜与水平面的夹角多大．27. 如图所示，平面镜前有一发光点S，试画出S点的成像光路图．28. 在图中画出入射光线AO经平面镜反射后的反射光线，并在图中标出入射角及其度数．29. 试在下图中画出光线经平面镜两次反射的光路图．30. 已知入射光线和反射光线，请在图中画平面镜的位置．31. 画出图中的发光点在平面镜中成像光路图32. 在图中表示出了发光点S发出的光被平面镜MN反射后的两条光线的方向，试用作光路图的方法，确定发光点S的位置和它的像点S'的位置．33. 如右图所示，已知入射光线和反射光线的一部分，试根据光的反射规律画出平面镜的位置．34. 已知物体AB及像所在的位置，如图所示，请在图中画出平面镜．35. 在图中，根据入射光线或反射光线，画出相应的反射光线或入射光线．36. 入射光线为AO，经平面镜反射后的反射光线为OB如图所示，请在图中正确位置上画出平面镜．37. 如图所示，S'是发光点S在平面镜MN中所成的像．试作出该发光点S发出的一条光线经平面镜反射后通过A点的光路图．38. 如图，AO是由空气向水面斜射的一条光线，大致画出折射光线，并用箭头标明它的传播方向．39. 如图，S'为发光点S平面镜中的像点，在图中画出平面镜．40. 完成下图中的反射光路．41. 如右图所示，A为平面镜MM'前的一发光点．(1)画出A点在平面镜MM'中所成的像(2)在图中画出能观察到像的范围42. 在图的虚线框内填入适当的光具，并完成光路．43. 两块平面镜相互垂直放置，如图所示，一条光线入射到其中一块镜子上，试画出该光线经两块平面镜反射的情况．44. 如图，已知入射光线和反射光线的方向，根据反射定律在图中画出反射面位置．45. 如图所示，发光点S发出的两条光线射到平面镜MN上，试画出反射光线，并画出像点S'．46. 如图所示，M为平面镜，S为发光点，在图中画出S发出经平面镜M反射并通过A点的光线．47. 画出图中入射光线AO射到平面镜MN上的反射光线．初中物理题库（光的反射）--作图题答案1.2.3.4.5.6.7.8.9.10.11.12. 图略13.14.15.16.17.18.19.20. 如图所示：21.22. 平面镜23.24.25.26.27.28.29.30.31.32.33.34.35.36.37.38.39.40.41.42.43.44.45.46.47.。
光的反射作图专题(含答案)
【详解】先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物体AB的像，如下图所示：
3．
【详解】作出点A关于平面镜的对称点，即为像点A′，连接A′O，沿A′O画出反射光线，连接】作出发光点S关于平面镜的对称点，即为发光点S的像S'，连接S'A交平面镜于点O，沿AO画出反射光线，连接SO画出入射光线，如图所示
5．
【详解】过点S′作镜面的垂线，根据“像S′与物S到镜面的距离相等”，在垂线上确定光源S的位置；根据“过焦点的光线通过凸透镜后的折射光线与主光轴平行”，作折射光线，光的传播方向水平向右，如图所示：
6．
【详解】过反射点做平面镜的垂线，根据反射角等于入射角，画出入射光线，延长反射光线，直至与凸透镜相交，反射光线平行主光轴射入凸透镜，会发生偏折，折射光线必然过焦点，故连接折射点和右侧焦点，并且带上向下的箭头，即为折射光线，故如图所示：
4．（2022·山东东营·统考中考真题）如图所示，S是发光点，请画出S在平面镜中的像 的位置，并画出由S点发出经平面镜反射后通过A点的光路图。
5．（2022·辽宁锦州·统考中考真题）如图所示，S′是光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F。请你画出：
（1）光源S的位置；（2）经过凸透镜的折射光线。
6．（2022·湖南常德·中考真题）图中的光线经过平面镜反射后水平射向竖直放置的凸透镜，请画出平面镜的入射光线和凸透镜的折射光线。
7．（2022·河南·统考中考真题）图是某戏曲演员在平面镜前化妆的情景。请在图中画出演员头饰中弧线AB段在平面镜中的像，并画出演员通过平面镜看见头饰上A点的光路图。
8．（2022·四川南充·统考中考真题）如图所示，小明将一只发光的小灯泡放在平面镜前A点处，小明的眼睛在B点看到了平面镜中灯泡的像，请画出这一现象光路图，保留必要的作图痕迹。
光的反射作图题
光的反射作图题1．太阳光线与水平面成30°角，若要用镜子将太阳光线反射到竖直的深井里，镜面应与水平成多大角度？请在图中画出其光路图。
2.如图7所示，一细束光线照射到平面镜上，根据反射定律画出这束光线经平面镜反射后的光线．3.如图8所示，AO 是入射光线，O 为入射点，在图中画出AO 的反射光线OB ，并标出反射角（在反射角内标上 ）。
4.如图9所示，水平方向的光线与镜面成45°角射在平面镜上，请在图中画出反射光线并标出反射角的大小．5.自行车的“尾灯”是由许多很小的角反射器组成的. 角反射器其实就是两个相互垂直的平面镜，如图14所示. 请在图上准确画出所给入射光线经两平面镜反射的反射光线.6.自行车尾灯结构示意图如图9所示，夜里，用手电筒照射尾灯，可观察到它的反光效果很好。
试在图中方框内画出其中一条入射光线的完整的反射光路图。
7.光纤通信是现代通信的一种重要方式。
光纤的内壁具有使光发生反射的特性，使从一端射入的光能传播到光纤的另一端。
请在图13中作出光路图，表示光纤传输光信号的原理。
O 图8图14 图9 图13图16第三题图8.小宇同学在家中阁楼上有一个小型物理实验室，如图16所示，但他每次做光学实验时就感到很麻烦，因为需要跑到有天窗的一间，请你用平面镜帮他将阳光引到实验室并使阳光垂直射到实验台的台面上，要求在图中画出平面镜及其中一条光线，用箭头标出光线方向．14.潜水艇下潜后，艇内人员可以用潜望镜来观察水面上的情况。
潜望镜的主要光学元件是二块平面镜。
在下图9中画出入射光线人经潜望镜进人人眼的光路图。
9.在图6中，根据给出的入射光线AO 和反射光线OB ，画出相应的法线和平面镜。
图9A BO图6。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
作图练习
1、完成下列反射光路
2、根据光的反射，画出平面镜的位置，并完成光路。
3、S为发光点，从它发出的两条光线经平面镜反射后的两条反射光线分别与虚线a、b重合。
根据平面镜成像规律，在图中画出平面镜，并找出S在平面镜里的像S’。
4、A是一点光源，A’是经平面镜成的像，C是眼睛所在的位置，是在图中画出平面镜的位置和从A点发出的经过C点的光线。
5、光源S发出一条光线，经平面镜M反射后，其反射线经过A点，试在图中画出此光线的光路图。
6、根据平面镜成像规律，画出物体在平面镜中所成的像。
光的反射和平面镜成像作图专题训练姓名______
1、利用反射定律作图，完成光路图。
2、如图2所示，水平方向的光线与镜面成45°角射在平面镜上，请在图中画出反射光线并标出反射角的大小．
3、太阳光线与水平面成30°角，若要用镜子将太阳光线反射到竖直的深井里，镜面应与水平成多大角度？请在图中画出其光路图。
4、潜水艇下潜后，艇内人员可以用潜望镜来观察水面上的情况。
潜望镜的主要光学元件是二块平面镜。
在图中画出入射光线人经潜望镜进人人眼的光路图。
5、根据平面镜成像特点画出镜中的像（对称性作图）
6、利用光的反射定律作出点光源S的成像光路图
7、如图请找出光源Ｓ，并补充光路。
第7题图
8、有一束光通过A点射到镜面，反射后过B点，请画出入射光线和反射光线
9、如图所示，电视遥控器对着天棚也能遥控电视机。
图中从A点发出的光经天棚MN反射后射入电视机的接收窗口B，试画出其光路图。
10、下面两图都是时钟在平面镜中成的像，它们的实际时间是甲：_____ ；乙：________。
11、如图所示，S′为点光源S在平面镜MN中的像，SA为光源S发出的一条光线，请画出平面镜MN，并完成光线SA的光路.
12、如图所示，物体AB上的B点在平面镜里所成的像点为B＇，在图中画出平面镜的位置和物体AB 在平面镜中的像A＇B＇．
13、如图,发光点S射向平面镜的光线中有两条光线的反射光线是AB和CD,请在图中画出平面镜的位置.
14、请画出看见发光点S的像的范围。
