仪器使用说明书讲解
仪器使用简单说明书

紫外可见分光光度计:一、型号:UV1800C使用说明:1、仪器在使用前必须预热30分钟。
2、打开电源,仪器处在自检状态,这里包括(钨灯、氘灯、滤色片、灯定位、波长定位)等都出现“OK”时,说明仪器自检正常。
仪器处于正常状态。
常见现象:如果氘灯自检“ERR”状态说明有两种原因:第一:比色杯中的水不干净,应移去比色杯。
第二:电压低,需要加稳压电压,而且不能低于230V。
注意:钨灯作用:只有可见光(用肉眼能观察到的光)测定出来的数据是钨灯在起作用。
比如:测定土壤中的P、NH4-N、OM、S、B都是在可见光测定出来的结果。
也就是说在测定这些元素时。
氘灯是不起作用的。
仪器自检完毕后可关掉氘灯。
在“主菜单”状态下,按数字“6—系统设置”用“↓”把标示调至“氘灯”位置。
再点击“→”即可把氘灯关闭。
氘灯作用:用肉眼看不到的光叫紫外光,在紫外光测定出来的数据是氘灯在起作用。
如:在测定NO3-N时。
所用的波长是210.也就是说在紫外光段。
所以只有在测定NO3-N时才把氘灯开开。
氘灯的寿命一般为5000小时左右。
所以在不使用紫外光段时,要把氘灯关掉。
3、自检完成后,仪器处于“主菜单”状态,按数字“5—实时测定”在实时测定对话框中可输入任意“波长”后按“ENTER”键确定。
进入空白样品按“F2”键“调零”后即可测定曲线及样品。
每测定一个样品按“DATE”键发送到软件对应的位置上即可。
二、泵吸式进样器使用说明及维护:1、泵吸式进样器包括:比色杯、泵吸式进样器控制器和真空泵。
三个部件中的接口是密封连接在一起的。
如果一点漏气就会使吸样不正常。
导致测定数据不稳定,既而使试验无法进行。
2、比色杯上有三根管。
一个很细的叫进样管。
另外两个,一个是吸样管和排样管。
和控制器上接着。
这段必须密封连接。
比色杯上的乳胶管要定期检查是否腐蚀或3、进样器控制器:主要是调节“进样时间”及查看”控制器型号”。
仪器型号一般是“00—1”如果“进样”或者“排样”不正常。
精密仪器仪表使用方法说明书

精密仪器仪表使用方法说明书尊敬的用户:感谢您选择使用本公司的精密仪器仪表。
为了确保您能够正确、高效地使用该仪器仪表,特为您准备了本使用方法说明书。
请您仔细阅读并按照说明进行操作。
一、仪器概述本仪器仪表采用先进的技术和优质的材料制造而成,具有精度高、稳定性好、使用寿命长等特点。
主要适用于各种工业、实验室和科研领域,用于测量、监测、控制等目的。
二、安全须知1. 请仔细阅读本说明书并按照操作要求正确使用仪器。
2. 在使用过程中请戴好个人防护设备,确保安全。
三、仪器使用步骤1. 准备工作1.1. 根据实际需求选择适当的使用环境。
1.2. 将仪器连接电源,并确保电源电压与仪器要求相符。
1.3. 检查仪表表面是否有损坏,如有损坏请勿使用。
2. 仪器设置2.1. 打开仪器电源开关,待仪器正常启动。
2.2. 按照仪器屏幕提示进行相关设置,如语言、单位等。
3. 仪器操作3.1. 根据实际需求选择合适的测量模式。
3.2. 按照仪器提示操作测量控制面板。
3.3. 观察仪器显示屏上的数据,并进行相关分析。
4. 仪器维护4.1. 使用完毕后,请将仪器从电源中断开。
4.2. 清洁仪器表面,确保无积尘、油污等。
4.3. 定期检查仪器的连接线路,确保无松动或损坏。
四、故障排除以下为常见故障及解决方法,若出现其他故障,请联系本公司售后服务部门。
1. 仪表未正常启动解决方法:检查电源连接是否稳定,确保电源正常。
2. 数据显示不准确解决方法:检查传感器连接是否松动或者损坏,若有问题请更换新的传感器。
3. 仪表指示灯闪烁解决方法:重新启动仪器,并进行相关设置。
五、注意事项1. 请避免在高温、潮湿或者有腐蚀性物质的环境中使用仪器。
2. 请勿将仪器暴露在阳光直射下,以防损坏仪器外壳。
3. 请勿使用不合格的电源进行连接,在电源输入电压范围内使用。
4. 请妥善保管该说明书,以备日后查询和维修使用。
衷心祝愿您能够顺利使用本公司的精密仪器仪表,如有任何疑问或需要进一步帮助,请随时与我们联系。

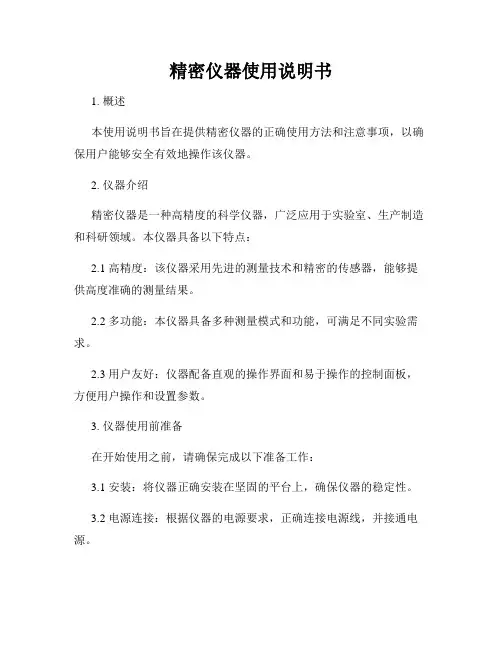

精密仪器使用说明书

精密仪器使用说明书1. 概述本使用说明书旨在提供精密仪器的正确使用方法和注意事项,以确保用户能够安全有效地操作该仪器。
2. 仪器介绍精密仪器是一种高精度的科学仪器,广泛应用于实验室、生产制造和科研领域。
本仪器具备以下特点:2.1 高精度:该仪器采用先进的测量技术和精密的传感器,能够提供高度准确的测量结果。
2.2 多功能:本仪器具备多种测量模式和功能,可满足不同实验需求。
2.3 用户友好:仪器配备直观的操作界面和易于操作的控制面板,方便用户操作和设置参数。
3. 仪器使用前准备在开始使用之前,请确保完成以下准备工作:3.1 安装:将仪器正确安装在坚固的平台上,确保仪器的稳定性。
3.2 电源连接:根据仪器的电源要求,正确连接电源线,并接通电源。
3.3 仪器校准:按照使用说明书提供的方法,对仪器进行校准,以确保测量结果准确。
4. 仪器操作步骤根据具体的操作需求,以下是一般性的仪器操作步骤:4.1 打开仪器电源,并等待系统启动。
4.2 设置参数:通过仪器的操作界面或控制面板,设置相应的测量模式和参数。
4.3 准备样本:按照实验要求,准备好待测样本,并将其放置到仪器的测量区域。
4.4 开始测量:按下“开始测量”按钮或执行相应的操作指令,开始进行测量。
4.5 数据分析:根据测量结果,进行相应的数据分析和处理。
5. 使用注意事项为确保您的使用体验和仪器的长期稳定运行,请注意以下事项:5.1 调试:如果仪器长时间未使用,或者遭遇较大的震动或温度变化,使用前请进行仪器的调试和校准。
5.2 清洁:定期清洁仪器的外部和内部部件,确保其无尘、无污染,以提高测量的准确性。
5.3 维护:根据实际情况,定期进行仪器的维护和保养,并按时更换损耗部件。
5.4 安全:在使用仪器时,请遵守安全操作规程,避免发生人身和设备意外。
6. 故障排除在使用过程中,如果出现以下情况,请参考以下步骤进行故障排除:6.1 仪器无法启动:检查电源线是否连接良好,电源是否正常,如有必要,更换电源。
仪器使用说明书

仪器使用说明书一、介绍本文档旨在向用户提供仪器的详细使用说明。
本仪器为一种高性能的科学研究仪器,可用于各种实验和测量。
在使用之前,请仔细阅读本说明书,以确保正确使用仪器并达到最佳实验效果。
二、安全须知1. 在使用仪器之前,确保已正确接地并插入正确电源电压。
2. 请勿将仪器放置在潮湿或易燃的环境中,以避免发生意外。
3. 在进行操作之前,请先了解所有相关的安全规定,并遵循所有操作规程。
4. 在使用仪器时,请务必佩戴适当的安全防护装备,如手套、护目镜等。
5. 若发现仪器存在任何异常,请立即停止使用并联系相关技术支持人员。
三、仪器介绍1. 外观和基本构造本仪器采用优质材料制成,外观设计简洁美观,便于操作。
2. 主要功能和特点本仪器具有以下主要功能和特点:(1) 高精度测量:仪器可以实时测量并显示准确的数据。
(2) 多种测量模式:用户可以根据需要选择不同的测量模式。
(3) 数据记录:仪器可以自动记录测量数据并生成报告。
(4) 用户友好的界面:仪器的操作界面简单直观,易于使用。
(5) 高效节能:仪器具有节能功能,可延长电池寿命。
四、使用步骤1. 开机和初始化(1) 插入正确的电源线,并接通电源。
(2) 按下电源按钮并等待仪器初始化。
(3) 在初始化完成后,仪器显示将进入待机模式。
2. 参数设置(1) 通过菜单界面进入参数设置,用户可以根据实验要求设置不同的参数。
(2) 设置参数时,请参考本说明书或按照实验要求进行设定。
3. 实验操作(1) 根据实验要求正确放置待测物体。
(2) 打开仪器并选择所需的测量模式。
(3) 根据仪器提示进行相应操作,等待测量完成。
(4) 若需要连续测量多个样品,请按照仪器指示进行操作。
4. 数据分析与处理(1) 测量完成后,仪器将显示测量数据。
(2) 用户可以对数据进行处理和分析,如绘制曲线、计算平均值等。
(3) 用户还可以将数据导出到计算机或其他设备中进行进一步分析。
五、维护和保养1. 清洁定期清洁仪器以确保其正常运行。
仪器使用说明书

仪器使用说明书一、引言感谢您选择我们的仪器。
本使用说明书旨在帮助您正确、高效地操作和使用仪器。
在使用前,请仔细阅读本说明书,并按照指示进行操作。
二、产品概述本仪器是一种先进的科研设备,适用于广泛的实验室应用。
它具备以下特点:1. 高精度测量能力,可为您提供准确、可靠的实验数据;2. 操作简便,界面友好,方便初学者上手;3. 多功能性,适合各种实验和测试需求;4. 结构稳定,耐用可靠。
三、安全须知在使用仪器前,请务必遵循以下安全须知:1. 确保仪器与电源正确连接,避免电流过大或过小导致故障或损坏;2. 使用电压稳定的电源,并接入接地线,确保电器安全;3. 不要擅自拆卸或修理仪器,如需维修请联系售后服务中心;4. 使用过程中应避免水、化学物质等接触仪器,以免损坏设备或影响测量结果;5. 使用完毕后,及时将仪器断电并进行必要的清洁和保养。
四、操作步骤以下是仪器的基本操作步骤:1. 准备工作a) 将仪器放置在平稳的台面上,并连接好电源;b) 打开仪器开关,待仪器进入工作状态后进行操作。
2. 参数设置a) 按照实验需求,在仪器控制面板上进行参数设置;b) 确认参数设置无误后,进入下一步操作。
3. 样品准备a) 根据需求准备好待测样品,并确保其符合实验要求;b) 将样品放置在仪器样品台上,并确保稳定。
4. 开始测量a) 按下“开始”按钮,仪器开始进行测量;b) 在测量过程中,您可以根据需要对参数进行实时调整。
5. 数据处理a) 测量完成后,仪器将自动显示测量结果;b) 根据需要进行数据处理、计算或导出。
五、故障排除在使用过程中,可能会遇到一些故障情况。
以下是常见故障的排除方法:1. 仪器无法启动a) 检查电源连接是否稳固,确保电源供应正常;b) 检查仪器控制面板上的开关是否打开。
2. 仪器显示错误信息a) 查阅使用说明书或操作手册,了解错误信息的含义;b) 根据错误信息进行相应操作或联系售后服务中心。
3. 测量结果异常a) 检查样品是否正确放置,并排除任何干扰;b) 检查参数设置是否正确,确认实验条件是否符合要求。
质谱仪器使用方法说明书

质谱仪器使用方法说明书一、引言质谱仪器是一种用于对样本中化合物进行分析和识别的重要仪器。
它利用质谱技术,通过对样品中分子的离子化、分离和检测,得到分子的质量信息和相对丰度信息。
本说明书旨在详细介绍质谱仪器的使用方法,帮助用户正确操作仪器,获取准确、可靠的实验结果。
二、质谱仪器的组成1. 仪器主体质谱仪器主体由离子源、质量分析器和检测器组成。
离子源负责将样品中的分子转化为离子,质量分析器用于将不同质量的离子分离,检测器则测量离子的相对丰度。
2. 电子学系统质谱仪器配备了精密的电子学系统,用于控制仪器的运行、数据采集和信号处理。
用户可以通过电子学系统调整仪器的参数,以满足实验需求。
三、质谱仪器的操作步骤1. 准备工作在操作质谱仪器之前,需要进行以下准备工作:1.1 样品准备:将待分析的样品按照仪器要求进行预处理,确保样品的纯度和浓度符合实验要求;1.2 离子源清洁:定期清洁离子源,以保证其稳定性和灵敏度;1.3 校准仪器:在每次实验之前,校准质谱仪器,以确保仪器的准确性和可靠性。
2. 打开仪器按照仪器说明书的指示,打开质谱仪器电源,并等待其预热和稳定。
3. 参数设置通过仪器的电子学系统,设置以下参数:3.1 离子化方式:选择恰当的离子化方式,如电子轰击离子化、化学电离或表面吸附离子化;3.2 离子源温度:根据样品的特性和仪器要求,设定离子源的温度;3.3 离子化电压:根据样品的离子化能和仪器要求,调整离子化电压;3.4 分析方式:选择质谱仪器的工作模式,如质谱扫描、质谱串行或质谱柱。
4. 样品加载将预处理好的样品,按照仪器要求,加载到质谱仪器的进样器中,并等待样品分析完成。
5. 数据处理质谱仪器会自动采集样品分析的数据,用户可以通过仪器的数据处理软件,对数据进行处理和分析,得到所需的结果。
四、注意事项1. 质谱仪器属于高精密仪器,操作前务必正确使用防护设备,确保个人安全;2. 在操作质谱仪器时,应保持仪器周围的环境干净、整洁,避免灰尘和杂质的污染;3. 对于不了解的操作步骤,应及时查阅仪器说明书或咨询相关专业人士;4. 在长时间使用仪器后,应及时对仪器进行维护和保养,以确保其长期稳定运行。
光谱仪使用方法说明书

光谱仪使用方法说明书一、简介光谱仪是一种用于测量物质光谱特性的仪器。
本说明书将详细介绍光谱仪的使用方法及操作步骤,帮助用户正确操作光谱仪,获取准确的测量结果。
二、安装与连接1. 安装:将光谱仪放置在稳定的横平面上,并确保周围环境无干扰。
2. 连接电源:使用附带的电源线连接光谱仪的电源接口,并插入可靠的电源插座。
3. 连接计算机:通过数据线将光谱仪与计算机连接,并确认连接稳定可靠。
三、仪器初始化1. 打开软件:启动光谱仪控制软件并登录系统。
2. 选择设备:在软件界面上选择光谱仪设备,并等待建立连接。
3. 设定参数:根据实际需求,在软件中设定光谱仪的测量参数,如波长范围、光程等。
四、样品准备1. 样品选择:根据所需测量的物质特性,选择适当的样品进行测试。
确保样品完整和无污染。
2. 样品处理:如有需要,对样品进行预处理,如稀释、过滤等操作。
3. 样品装置:将样品置于光谱仪的样品架上,确保样品与仪器接触良好。
五、测量操作1. 调整仪器:按照仪器说明书或软件界面提示,调整光谱仪的参数,使其适应当前测试样品的特性。
2. 开始测量:点击软件界面上的“开始测量”按钮,光谱仪开始对样品进行测量。
3. 测量记录:在测量过程中,软件会实时记录测量数据,并在测量完成后生成相应的结果报告。
六、数据分析与处理1. 数据导出:根据需要,将测量数据导出至Excel或其他数据处理软件,以便进行后续的数据分析与处理。
2. 数据分析:利用统计学方法或其他相关方法对测量数据进行分析,得出有关样品特性的结论。
七、维护与保养1. 仪器清洁:定期清洁光谱仪的外部表面及样品架等部件,保持仪器整洁。
2. 校准检验:定期进行光谱仪的校准检验,确保测量结果准确可靠。
3. 维护保养:遵循光谱仪制造商提供的维护保养指南,进行仪器的常规维护。
八、故障排除1. 故障诊断:当遇到光谱仪无法正常工作或测量结果异常时,首先使用自检功能进行故障诊断。
2. 系统恢复:按照说明书中提供的操作步骤,进行系统的复位或恢复,排除故障。
热导仪器使用方法说明书

热导仪器使用方法说明书一、概述热导仪器是一种常用于测量物体热传导性能的仪器,本说明书将详细介绍热导仪器的使用方法和注意事项。
二、仪器准备1. 确保热导仪器的电源已连接并稳定工作。
2. 检查热导仪器的仪表面板和传感器是否干净无尘,若有灰尘等污垢,请使用干净的抹布轻轻擦拭。
3. 确定待测物体表面干燥整洁,无遮挡物,避免对测量结果的影响。
三、仪器操作步骤请按照以下步骤使用热导仪器进行测量:1. 打开电源开关,待仪器自检完成后,进入待机状态。
2. 将待测物体放置在测量区域,确保待测物体与仪器接触良好。
3. 确认仪表面板上的温度单位和显示方式设置正确,可根据需要进行调整。
4. 单击“开始测量”按钮,热导仪器将自动开始测量过程。
5. 等待几秒钟,仪表面板上将显示出测量结果。
6. 若需要多次测量同一物体,请在测量结果显示完毕后,重新放置待测物体,然后再次单击“开始测量”按钮进行测量。
7. 测量完成后,及时关闭电源开关,将仪器放置在干燥通风的地方。
四、注意事项为了确保热导仪器的准确性和安全性,请遵守以下注意事项:1. 使用前请仔细阅读本说明书,并按照要求正确操作仪器。
2. 使用过程中,避免将仪器暴露在过高温度或湿度的环境中。
3. 确保仪器工作环境通风良好,避免堵塞仪器的散热口。
4. 在测量过程中,严禁将有任何液体或金属物质接触到仪器的传感器部分。
5. 当仪器遇到异常情况时,请立即停止使用,并联系售后服务中心进行处理。
6. 定期清洁仪器的仪表面板和传感器部分,以保持良好的工作状态。
7. 请妥善保管热导仪器,避免摔落或受到其他外力损坏。
五、维护保养1. 每次使用后,请将仪器放置在干燥通风的地方,避免长时间暴露在潮湿环境中。
2. 定期对仪器进行清洁,使用干净的抹布擦拭仪表面板和传感器部分。
3. 确保仪器存放期间不受外界灰尘等污染物的侵扰,可使用专用的保护套进行包装。
4. 定期进行仪器的校准和维修,在保修期内可联系售后服务中心进行维修处理。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
蓄电池智能活化仪仪器使用说明书目录使用注意事项、阅读提示 (3)一、概述 (4)1.1用途 (4)1.2功能 (4)1.3特点 (4)1.4工作原理 (4)1.5技术指标 (5)1.6主要部件 (5)1.7操作面板说明 (6)1.8连接 (6)二、功能及操作步骤 (7)2.1电池充电 (7)2.2 电池放电 (8)2.3电池活化 (8)2.3.1活化设置界面 (9)2.3.2活化执行过程 (9)2.4 内阻测量 (9)2.5数据管理 (10)2.5.1 数据查看 (11)2.5.2 转存U盘 (11)2.5.3 数据删除 (11)2.5.4 格式化 (11)2.6系统管理 (11)2.6.1 时间设置 (11)2.6.2 参数校准 (12)2.6.3 系统更新 (13)2.6.4 语言选择 (14)2.6.5 版本信息 (14)三、日常维护 (15)四、常见问题解答及使用技巧 (15)使用注意事项、阅读提示使用注意事项本说明书用于指导用户对该仪器进行操作。
➢操作者必须具有电工以上资职。
➢操作者在使用中应格外注意人员、设备的安全。
➢该仪器属于精密测试设备,在使用过程中应轻拿轻放,切勿乱扔乱摔,其结果轻者会导致外壳变形,重者会导致内部元件出现故障,影响正常使用。
➢避免喷溅液体到智能放电监测仪表面,以免进入系统造成永久伤害,可燃性气体可能引起爆炸。
为了您的安全,在操作该仪器前,请先阅读完本说明书中的全部内容。
测量人员应熟悉所测试系统的特点。
采取正确的测试步骤,以免造成自身及工作区域其他人的伤害和检测设备的损坏,这一点是非常重要的。
我们假定操作者在使用本测试仪之前,已经对电池、充电系统和设备起动有了一个全面的了解。
在使用本测试仪前,请务必参考并遵守相关的安全注意事项,及被测试设备制造商提供的测试步骤。
安全信息安全信息用来避免发生人员伤亡和设备损害。
阅读、理解并遵守本说明书中的安全信息及说明,安全信息包括:危险!表示非常紧急的危险情形,如果不设法避免,将可能导致严重的人员伤亡。
警告!表示潜在的危险情形,如果不设法避免,将可能导致严重的人员伤亡。
注意!表示潜在的危险情形,如果不设法避免,将可能导致一般的人员伤害。
重要!表示潜在的危险情形,如果不设法避免,将可能导致测试设备的损坏。
重要安全指引警告!爆炸危险!电池产生的气体极易爆炸。
●阅读、理解并遵守所有与测试仪、电池、及电池附近任何其它设备的指引。
●禁止吸烟、点火柴,禁止将金属工具放在电池附近或在电池附近制造火花。
●使用测试仪前应将接线端清理干净。
清理时注意保护眼睛、鼻子和嘴巴。
可用苏打和水来中和酸性以降低空气的腐蚀性。
●不要将测试仪放在雨雪中或潮湿的环境中。
●不要让电池气体或硫酸接触测试仪的壳体。
●千万不要对冻结的电池进行充电、测试,或施加载荷。
执行以上操作前应先将电池解冻,并暖和到室温。
对冻结的电池进行充电、或试图对其进行测试,将引起电池爆炸并导致人员受伤。
●在进行测试前应确认所有测试接头都是按照指引进行连接的。
●确保两个电池夹与电池连接牢固。
电池爆炸可导致人员伤亡。
警告!防止烧伤电池短路产生的电流足以熔化各种饰物,并使其焊接在金属上。
在电池附近工作时要将各种饰物取下。
短路将导致人员受伤。
一、概述1.1用途该仪器是专用于日常维护中对落后蓄电池处理的便携式产品,它具有三种独立的使用方式:电池放电方式、电池充电方式和电池活化方式。
可以针对落后电池不同的实际情况,对电池进行恒流充电或设置多个循环周期对最小容量的电池作循环多次充放电,以激化电池极板失效的活性物质使电池活化,提升落后电池的容量。
同时配备PC机应用软件,把采集的数据上传至计算机,便于进行各种分析。
1.2功能●充放电、活化及曲线指示功能该仪器可记录充电、放电及活化过程中的蓄电池电压、电流变化趋势和相关数据,并有相应的曲线指示功能。
其相关数据和趋势曲线在每次工作执行完后即可显示,内容包括:测试电池号码、电池内阻、执行总时间、停止测试原因、电压曲线、电流曲线等。
(用英文缩写表示,见五、缩写一览表)。
●数据查看(回放)在进行充(放)电或活化操作过程中,由于一些原因中断测试后,可选择是否查看数据。
在数据查看时,按左右键切换以查看相关的数据和曲线趋势。
●数据管理此功能允许用户对电池的已测控数据进行管理,包括数据的上传以及曲线回放。
●系统升级此功能允许用户对设备进行在线的软件升级更新。
1.3特点●使用最新的在线可编程CPU,用户可使用微机更新仪表软件,不断提升仪表性能。
●模块化结构,设计合理,运行可靠。
●测量全面,并精确显示电池充(放)电及活化的运行结果和变化曲线。
●功能强大,可对电池单独进行充(放)电和连续多次(不大于9次)循环充放电。
●中文菜单操作,简单易学易用。
●与计算机通过U盘做中介,可将测量数据存入计算机,并由计算机进行管理。
●仪表配备的PC数据管理软件可对电池充(放)电及活化的长期运行状态进行分析、并可生成相应的数据报表。
1.4工作原理该仪器的工作原理是通过操作键盘对单片机进行操作,同时通过液晶显示器显示操作菜单和测试控制结果。
该仪器采用了10位高速A/D 、D/A ,使得测量与控制更为迅速、精确,更好地满足充放电时实时测控的需要。
该仪器使用128K 的NVRAM 作为存贮器,能够有效地存贮数据。
用户可为电池单独充电、单独放电和电池活化各保存一组曲线数据,大大提高了用户的使用效率。
该仪器带有USB 通讯接口,用户可以通过U 盘与计算机进行通讯。
把数据传给PC 机,可以对电池质量进行长期的监测,通过对电池工作状态数据的分析可以找出影响电池质量的各类问题。
1.5技术指标1.6主要部件1.6.1主机主机附带电流夹具两个(红、黑各一个),电压检测线一条。
将电压检测线的三芯端子与主机背面板上的“电压检测”端相连。
红色电流夹具的接线端与背面板上的红色接线座相连,黑色电流夹具的接线端与背面板上的黑色接线座相连。
注意:严禁接反!电气特性测试范围 分辨率 精度 充电电流0~100A(2V)、0~30A(6V/12V) 0.1A 1% 放电电流0~100A(2V)、0~30A(6V/12V) 0.1A 1% 充电总电压1.7~2.4V(2V)、5.4~7.2V(6V)、 10.8~14.5V(12V) 0.01V(2V) 0.1V(6V/12V) 0.5% 放电总电压1.7~2.4V(2V)、5.4~7.2V(6V)、 10.8~14.5V(12V) 0.01V(2V) 0.1V(6V/12V) 0.5% 供电电源AC 220V ±10% 显示方式中英文LCD 使用环境5℃~50℃ 5%~90%RH 室内 体积401(mm)*176.4(mm)*273(mm) 重量15Kg 通讯接口 USB1.6.2使用说明书使用说明书详细介绍了该仪器的使用功能和操作方法。
用户在使用前应仔细阅读。
1.7 操作面板说明主机的所有按键操作均在主机正面下部,操作区如下图所示:主机操作面板主机有1个拨动开关,6个轻触按键。
拨动开关为电源开关,控制主机的电源。
6个轻触按键为(上) ↑、(下)↓、(左) ←、(右) →4个方向键,用于光标的移动;【确认】键为主机执行所选择的功能,【返回】键为返回上级菜单或放弃正在执行的工作。
1.8连接活化或充(放)电连接将主机夹具(包括电压和电流夹具)与电池正负极柱连接。
先接负极(黑色夹具),后接正极(红色夹具),(注意:正负极严禁接反)。
如电流夹具接反,会造成仪器严重损害。
如电压夹具接反,则该仪器不能进行正常工作,此时该仪器会提示使用者转换(电压)夹具,但不会造成仪器的损害。
电流夹具与电池正负极严禁接反,否则会造成仪器严重损害二、功能及操作步骤开机按下仪表背面的电源开关启动仪表,仪表显示屏显示产品名称和版本号,稍作等待自动进入该仪器的主界面。
主界面如下:2.1电池充电在主界面中,通过上下左右方向键移动光标选中电池充电选项后,按【确认】键进入电池类型的选择,如下图:选择好电池类型后,按【继续】键进入电池充电设置界面,此时需设置电池容量、电池号码、截止电压、充电电流、充电时间五个参数。
通过上下左右方向键在各参数栏之间进行切换,上下键设置数值。
按【返回】键返回主菜单。
注意:1、参数设置中设置的截止电压起到保护电池的作用,正确设置截止电压值可以避免对电池的过充或过放,避免给电池造成损坏。
设置参考值: 2V电池 -- 放电截止电压:1.85V,充电截止电压:2.40V;6V电池 -- 放电截止电压:5.40V,充电截止电压:7.20V;12V电池 -- 放电截止电压:10.8V,充电截止电压:14.50V;2、对于小容量电池还应该注意工作电流的设定。
建议以0.1C(即工作电流为电池容量值的0.1倍大小)的速率进行充/放电。
设置好充电参数按【开始】键执行,进入充电状态指示界面。
此时显示有电池电压、充电电流、已充容量、已充电时间/设置时间值。
按【参数】键,显示设置的参数信息。
2.2 电池放电在主界面中,您可以通过(上)↑、(下)↓、(左)←、(右)→4四个方向键移动光标选择电池放电并按【确认】键进入放电设置界面。
选择好电池类型后,按【继续】键进入电池放电设置界面,此时需设置电池容量、电池号码、截止电压、放电电流、放电时间五个参数。
通过上下左右方向键在各参数栏之间进行切换,上下键设置数值。
设置好放电参数按【开始】键,进入放电状态指示界面。
按【返回】键返回主菜单。
此时显示有电池电压、放电电流、已放容量、已放电时间/设置放电时间值。
按【参数】键,显示设置的参数信息。
2.3电池活化在该仪器主界面中,可通过上下左右键选择电池活化选项,然后按确定键进入电池类型的选择,再按【继续】键进入电池活化界面。
和充电/放电功能设置一样,执行活化参数设置前必须对应选择电池类型:2V电池/6V电池/12V电池。
2.3.1活化设置界面在活化设置界面中,显示电池容量、电池号码、放电限压、充电限压和循环次数(次数不大于10)。
可通过上下左右键移动光标选择所需要的项目,按上下键进行修改其数值,活化设置界面如下:当选择完“循环次数”之后,可以按确定进入循环设置,设置参数有放电电流、放电时间、充电电流、充电时间。
或者按【返回】键,返回主菜单。
2.3.2活化执行过程先是活化放电指示,内容有电池电压、放电电流、已放容量、已放电时间/设置时间、已循环次数/设置循环次数;后为活化充电指示,内容有电池电压、充电电流、已充容量、已充电时间/设置时间、已循环次数/设置循环次数执行过程中,按【返回】键可以中断活化并可选择是否查看数据。
2.4 内阻测量在主界面中,可以通过上下左右键移动光标选择内阻测量。
界面如下:此界面是用于测试电池类型的选择。
