沃尔沃故障代码表(2)
沃尔沃车常见故障灯解析之欧阳地创编

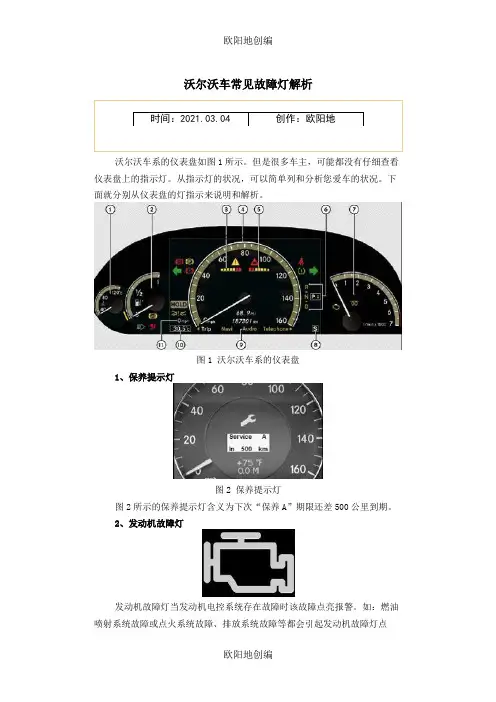

沃尔沃车常见故障灯解析时间：2021.03.04 创作：欧阳地沃尔沃车系的仪表盘如图1所示。
但是很多车主，可能都没有仔细查看仪表盘上的指示灯。
从指示灯的状况，可以简单列和分析您爱车的状况。
下面就分别从仪表盘的灯指示来说明和解析。
图1 沃尔沃车系的仪表盘1、保养提示灯图2 保养提示灯图2所示的保养提示灯含义为下次“保养A”期限还差500公里到期。
2、发动机故障灯发动机故障灯当发动机电控系统存在故障时该故障点亮报警。
如：燃油喷射系统故障或点火系统故障、排放系统故障等都会引起发动机故障灯点亮。
3、驻车制动指示灯电动驻车制动器状态指示灯，当电动驻车制动器工作时该指示灯点亮，解锁时应熄灭。
如果此灯常亮，说明电动驻车制动器系统存在故障。
4、ABS、ESP系统停止运作故障灯ABS、ESP系统停止运作故障灯。
原因可能有：由于载荷过大导致制动系统过热、制动系统传感器出现故障5、制动液位警告灯制动液位过低指示灯6、空气悬挂系统故障指示灯车身水平高度控制系统出现故障7、空气悬挂系统故障指示灯1 车辆升起，请稍候。
2 空气悬挂系统存在功能故障，需到维修厂检测，车辆行驶速度不要超过80km/h。
8、安全气囊系统故障指示灯安全气囊控制系统存在故障时，该故障灯会点亮，例如：安全带锁扣开关、安全带涨紧器、安全气囊及相关传感器故障。
9、冷却液位警告灯发动机冷却液不足时该故障灯会显示。
处理方法：发动机熄火、在确保发动机冷却循环管路无压力的状态下，慢慢旋松回水壶盖，按需添加冷却液。
检查冷却循环回路有无泄漏现象。
10、冷却液过热指示灯冷却循环回路存在故障或发动机V型皮带断开导致发动机水温过高。
行驶当中此灯显示，应立即关闭发动机，联系拖车救援车辆。
11、发动机风扇故障指示灯为避免因发动机水温过高造成次级损坏，应联系拖车救援车辆。
12、车外照明系统故障指示灯当车辆外部照明部件之一出现故障时该故障灯会显示，并会有辅助文字信息显示，指示有故障的部件名称。
