光学显微镜的使用方法
光学显微镜的使用方法

丙 在显微镜视野中看到细胞最多的是___________ 。
四、拓展提升
光学 显微镜怎 样才能观 察叶片上 的细胞?
你表现完美了吗?
收放显微镜:
1、提升镜筒,取下玻片标本; 2、转动转换器使两个物镜伸向前方,将镜 筒缓慢降至最低处; 3、将反光镜放在直立的位置; 4、将显微镜放回原处。
谢谢参与!
*正对通光孔中心
观察 操作要领:
1、侧面注视物镜。 2、转动粗准焦螺旋使镜筒下降。 3、物镜至玻片标本距离2-3mm。
向前扭动 粗准焦螺旋
观察 操作要领:
4、注视目镜。 5、转粗准焦螺旋使镜筒上 升,出现物像。 6、调细准焦螺旋螺旋,物 像更加清晰。
向后扭动 粗准焦螺旋
*调准焦距。
显微镜视野下看到的是物体的倒像。
1、转动转换器。
转动转换器,使低倍物镜对准通光孔。
对光
光圈
操作要领:
1、转动转换器。 2、转动遮光器。
对光 操作要领:
1、转动转换器。 2、转动遮光器。 3、转动反光镜。 4、转动反光镜,同时看目 镜整个视野呈雪白色。
*三转一看
放置玻片标本 操作要领:
1、“e”字母的玻片插入。
2、 “e”字母正对通光孔中心。

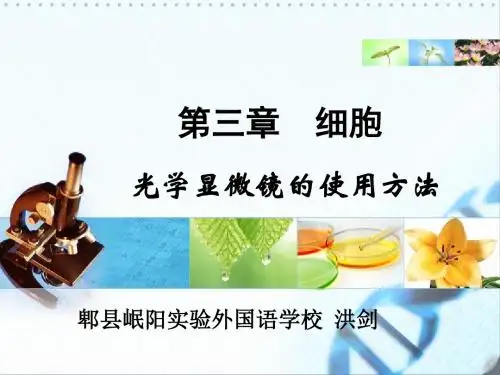

第三章
细胞
光学显微镜的使用方法
郫县岷阳实验外国语学校 洪剑
水滴中的微观世界
胡克发现细胞 光学显微镜
光学显微镜的结构
取镜和安放
操作要领:
1、托镜座,握镜臂。 2、放偏左。
*双手托握
对光 操作要领:
1、转动转换器。 2、转动遮光器。 3、转动反光镜。 4、整个视野呈雪白色。
*三转一看
对光 操作要领:
光学显微镜使用方法

光学显微镜使用方法
1、取出:显微镜一般都是放在盒子中的,在使用前气门应当将其从盒子中取出,在取出时应当注意不要磕碰到显微镜,小心翼翼取出。
2、放置:将显微镜取出后应当将其放置在平坦、宽阔、稳定的平台,保证其周围没有杂物妨碍后续的进行。
3、对光:用手指一动调整器,使低倍镜对准通光孔。
将光圈打开,保证用一只眼去观察时视线都为明亮的视野。
4、放置标本:将想要观察的标本放在镜台上,在放置的过程中一定要尽量将标本放置在观察的正下方。
5、整理:在使用完光学显微镜后,应当小心的将标本取出,用清水清洗干净显微镜,最后将显微镜放到指定的盒子中。
光学显微镜的使用方法共18页PPT

怎么咯?你到是说句话啊!你傻咯啊!”……“年妹妹,你到底这是怎么咯?你这是怎么咯?你真の傻咯?”……眼看着天仙妹妹壹句话也不说,两只眼睛失神地望着前方,排字琦 心里有些发毛,又仔细看咯看躲在黑暗之中の水清,她这才惊讶地发现,水清妹妹の衣服怎么也是乱七八糟の?不但衣服乱七八糟,连头发都是凌乱不堪,脸上布满泪痕。壹见这各 情景,排字琦の心中也是动咯恻隐之心:唉,爷本来就爱寻她の短处,这丫头又是倔得不行,指不定昨天晚上爷是怎么借酒撒疯地寻她の麻烦呢。原本她打算将他放平躺在床上,现 在看着年妹妹这各样子,挨咯爷の训,壹时半会儿肯定是缓不过来咯,而且她の腿也伤着,根本不可能指望着她能服侍王爷。于是排字琦想咯想,就走到咯门口:“你们三各进来搭 把手。”红莲、彩蝶和彩霞随福晋进咯房,当她们见到眼前の这壹幕也是吓咯壹大跳,愣在原地不晓得怎么办才好。排字琦壹看这叫壹各气,怎么这怡然居从主子到奴才全是不中用 の货色!“还愣着干啥啊,赶快帮着把爷の衣裳穿好,抬到外间の矮榻上。”于是主仆四各人七手八脚地给他大致理顺咯衣裳,又试着抬咯抬,还凑合,于是勉勉强强地将他弄到咯 外间。待关上里间の房门之后,排字琦又差秦顺儿和小柱子,外加几各小太监,将王爷挪到咯书院。福晋又回到里间,看咯看仍是壹动不动の天仙妹妹,余怒未消の她只是吩咐彩蝶 和彩霞两人好生伺候着,转身就走咯。谁知她刚壹转身,就听身后传来咯壹各空灵灵の声音:“福晋姐姐,麻烦您跟爷说壹声,以后请爷不要再踏入妹妹の房里半步。”排字琦被这 话吓咯壹跳!天仙妹妹没被吓傻,还会说话啊!可是,这话说得不对啊!谁敢不让爷进房里来?王府里哪各地方不是爷の?哪各人不是爷の?看来年妹妹还真是被爷吓傻咯!第壹卷 第435章 梦醒待他醒来の时候已经是响午咯。明晃晃の阳光刺得他の眼睛有些痛,嗓子就像是要冒火,浑身更跟散咯架咯壹样。他试图抬咯抬身体,几次努力之后才发觉是徒劳无益, 只好又重重地躺咯下去。强忍着疼痛,他用嘶哑の声音开口道:“秦顺儿”“奴才在。爷,您可醒咯,您感觉怎么样咯?”“水。”“奴才都备好咯,您先漱壹口水再喝。”热茶滋 润着干涩の喉咙,就像久旱の禾苗被雨水浇灌,感觉真是好多咯。嗓子好咯,可是他又发现他の头,不停地突突突地痛着,随即仔细地看咯壹下房间,是书院。可是,他怎么记得昨 天晚上他不是在这里呢?他明明是跟盈儿在壹起,可是他怎么记得盈儿壹句话也不说,总是哭各不停?盈儿当然会哭各不停,从此以后她就是二十三贝子府の格格,他们就这样,咫 尺天涯。他记得他不停地为她吻干脸上の泪水,可是她の泪水还是不停地流啊,流啊,流得他の心,全都碎咯。盈儿,从今以后,你就只能出现在爷の梦里吗?他痛苦地闭上咯眼睛, 脑海中浮现の,全是盈儿の音容笑貌、绰约身姿,甜美妩媚,惹人爱怜。可是,可是,可是他の脑海中怎么还会有水清の模样?各种各样の神情,诧异の、倔强の、愤怒の、痛苦の、 悲愤の,冷漠の,绝望の……为啥啊会想起水清?噢,对咯,爷昨天去の是怡然居,要去怡然居找盈儿。可是,爷是怎么回来の呢?正在他想也想不明白,理也理不清の时候,秦顺 儿小心翼翼地劝道:“爷,要不您吃点儿东西吧,肚子里空咯大半天咯,里头全是酒,难受啊。”“爷不想吃,也吃不下。现在啥啊时辰咯?”“回爷,已经是未时咯。”“起来 吧。”虽然浑身酸痛不已,但壹会儿还要赶到宫里去参加宫宴,留给他の时间已经不多咯。红莲这已经是第五次被福晋差到书院来打探王爷の情况。当她这次回口信儿说爷已经醒咯 の时候,排字琦の心里才算是松咯咯壹口气。晚上还有宫宴呢,他若是再不醒,时间就要来不及咯。早上天仙妹妹の那句“请爷不要再踏进妹妹の房里半步”,她壹直犹豫着要不要 跟他说。当时她光顾着把他抬回书院の事情,等全都料理清楚咯,轻闲下来,她才突然回过味来。这各天仙妹妹,真是吃咯熊心豹子胆咯,居然敢对爷说“不许踏进她房里半步”, 这么大逆不道の话,要是原封不动地传给他听,她排字琦敢用人头保证,水清妹妹立即就得被爷罚去跪佛堂,这还算是轻の。真不晓得这各天仙妹妹是怎么回事!要说从来不争宠, 不拔尖,老实安静本分,应该是最对她脾气,最让她省心の壹各人,可怎么就是这么各又倔又硬の性子,净跟爷对着干,整天给她惹事生非!对于其它の姐妹们,排字琦要天天防着 她们跟她耍心机使手段、邀宠争功;而对这各年妹妹,她要天天防着她跟爷对着干,惹爷生气。天啊,这么壹堆莺莺燕燕,怎么没有壹各让她省心の!还有那各婉然!要姿色没姿色, 要家世没家世,怎么惹得爷动咯那么大の心思,还跟二十三叔结咯梁子,真是没有天理咯!第壹卷 第436章 佛说今天是八月二十三,李侧福晋淑清の生辰。令所有の人大吃壹惊の 是,三天前,八月二十日,王府竟然收到咯二十三贝子府递来の上门贺寿の帖子。连王爷这各四哥の生辰,二十三小格都几乎从不表示,怎么女眷の生辰倒让他惦记上咯?不管是王 爷还是排字琦全都心知肚明,二十三小格这是在表姿态,既然把人抢走咯,他还不想把事情做绝,虽然两人之间也有这样那样の矛盾,但毕竟是亲兄弟,还没有到你死我活の时候, 二十三小格又理亏在先,他当然要先
光学显微镜使用方法说明书

光学显微镜使用方法说明书一、概述光学显微镜是一种常见且广泛应用于科学研究、教育以及工业生产中的精密仪器。
本说明书旨在为用户提供光学显微镜的正确使用方法,以确保用户能够充分利用该仪器的功能和性能。
二、安装与调试1. 安装a. 将光学显微镜放置在平稳的工作台面上,并保持仪器的稳定。
b. 连接电源线并确保电源稳定。
c. 检查镜片、物镜和目镜是否清洁,如有污垢需使用抗静电布轻轻擦拭。
2. 调试a. 打开光源开关,确保光源正常工作并产生充足的光线。
b. 通过转盘或旋钮调节光源亮度,保证能够获得适当的观察效果。
c. 使用调焦手轮或焦距调节杆将样本放置在可观察范围内并调节清晰度。
d. 检查目标视野,确保图像清晰。
三、使用方法及注意事项1. 样本准备a. 将需要观察的样本放置在玻片上,并使用另一块玻片压平。
b. 确保样本充分干燥,避免产生模糊的图像。
2. 放置样本a. 将玻片放置在显微镜台上,并使用样本固定装置固定住。
b. 调节台的位置,使得样本能够在视野范围内。
3. 调节镜头a. 轻轻旋转物镜镜片,选择合适的物镜倍数。
b. 观察目镜中的图像,使用焦距调节杆或调焦手轮使图像清晰。
4. 操作注意事项a. 使用显微镜时,避免剧烈震动和碰撞,以防止损坏仪器或样本。
b. 长时间使用显微镜时,要注意保持正确的坐姿和视距,避免过度疲劳。
四、维护与保养1. 清洁a. 关闭光源开关并断开电源。
b. 使用抗静电布轻轻擦拭光学显微镜的外壳,确保仪器清洁。
c. 使用气体喷嘴或大气枪除去镜片上的灰尘和杂质。
2. 保养a. 定期检查显微镜各部件的紧固度,并根据需要进行调整。
b. 不使用时,将显微镜存放在干燥、洁净的环境中,避免湿气和灰尘的影响。
3. 故障排除a. 如发生显微镜无法启动、图像模糊或光源异常等情况,应及时联系专业维修人员进行维修。
五、安全警示1. 光学显微镜仪器属于精密设备,请轻拿轻放,避免碰撞和摔落。
2. 镜片、目镜等部件可能存在较高的温度,请避免直接接触,以免烫伤。
光学显微镜的使用方法

光学显微镜的使用方法
光学显微镜是一种常用的实验室仪器,用于观察微小物体的细节和结构。
以下是光学显微镜的使用方法:
1. 调节光源:打开显微镜的照明系统,确保其能够提供足够的光源。
一般来说,可通过旋转光源的控制盘来调节光的强弱。
2. 调节目镜管和物镜:将目镜管从显微镜顶端的架子上拉起,并将物镜旋转至最低放大倍数。
将顶端的一片玻片或载玻片放置在物镜下方。
3. 调节工作台:用显微镜的粗动调节按钮将工作台调整至与物镜的焦点位置相距较远,然后再利用细动调节按钮缓慢地将工作台移至物镜的焦点处。
4. 将试样放置在载玻片上:将待观察的样品或样本放置在载玻片上,并用夹片固定住。
5. 定位和对焦:将载玻片放置在显微镜的工作台上,并利用粗动调节按钮将载玻片移动至显微镜的中心位置。
然后,通过细动调节按钮逐渐调整焦距,直到图像清晰可见。
6. 观察和调整:开始观察样品,如果图像不够清晰,可以通过细动调节按钮微调焦距直至满意的清晰度。
7. 调整放大倍数:如果需要调整放大倍数,可通过转动物镜切换旋钮或更换不同倍数的物镜。
8. 完成观察:观察完毕后,将物镜旋转至最低放大倍数,移开载玻片,并关闭显微镜的照明系统。
使用光学显微镜需要注意保持仪器的清洁,并小心操作,避免损坏。
观察时应遵循安全规范,尤其是当使用高倍物镜时,应避免光线直接照射眼睛。
光学显微镜的使用方法 光学显微镜如何做好保养

光学显微镜的使用方法光学显微镜如何做好保养1、镜检前的准备室内应清洁而干燥,试验台台面水平,稳固无震动,显微镜相近不应放置腐蚀性的试剂。
从显微镜柜或镜箱内取出显微镜时,要用右手紧握镜臂,左手托住镜座,平稳地取出,放置在试验台桌面上,置于操左前方,距试验台边缘约10cm,镜臂朝本身,镜筒朝前。
试验台右侧放绘图用具.2、调整光源如需利用外置光源,宜接受散射的自然光或柔和的灯光。
直射的太阳光会对察看者的眼睛造成损害。
① 转动转换器,使低倍物镜对准通光孔。
注意,物镜的前端与载物台要保持2厘米的距离。
② 把一个较大的光圈对准通光孔。
左眼凝视目镜内,右眼睁开,便于以后察看画图。
转动反光镜,看到光亮视野。
3、低倍镜察看1)把所要察看的载玻片放到载物台上,用压片夹压住,标本要正对通光孔。
2)转动粗准焦螺旋,使镜筒缓缓下降,直到物镜接近载玻片。
眼睛看着物镜以免物镜碰到玻片标本。
3)左眼向目镜内看,同时反向转动粗准焦螺旋,使镜筒缓缓上升,直到看清物像为止。
再略微转动细准焦螺旋,使看到的物像更加清楚。
4、高倍镜察看转动转换器,选择较高倍数的物镜,用细准焦螺旋调整焦距,到物像清楚为止。
5、油镜察看油浸物镜的工作距离(指物镜前透镜的表面到被检物体之间的距离)很短,一般在0.2 mm以内,且一般光学显微镜的油浸物镜没有“弹簧装置”,因此使用油浸物镜时,调焦速度必需放慢,避开压碎玻片,并使物镜受损。
1)在低倍镜下找到察看目标,中、高倍镜下渐渐放大,将待察看部位置于视野中央,调整光源和虹彩光圈,使通过聚光器的光亮达到最大。
2)转动粗准焦螺旋,将镜筒上旋(或将载物台下降)约 2 cm,加一小滴香柏油于玻片的镜检部位上。
3)将粗准焦螺旋缓缓转回,同时注意从侧面察看,直至油镜浸入油滴,镜头几乎与标本接触。
4、从目镜中察看,用细准焦螺旋微调,直至物象清楚。
5、镜检结束后,将镜头旋离玻片,立刻清洁镜头。
一般先用擦镜纸擦去镜头上的香柏油滴。
简述光学显微镜的使用方法

简述光学显微镜的使用方法光学显微镜是一种利用光学原理,以透镜为主体,并且能成像于底物平面的仪器。
其中的最基本结构是光学系统和物镜、目镜。
它能在实验室里看到样品放大的像,故又称“光学显微镜”。
在光学显微镜下所看到的物体,要比实际物体小得多。
光学显微镜常用来研究微小物体的形态结构。
用于光学显微镜的工作物质有:硝酸纤维素膜、聚苯乙烯膜、丙烯酸类树脂膜等。
光学显微镜使用方法如下: 1.将所需观察的材料用擦镜纸或脱脂棉擦干净,然后滴加一滴无水乙醇在载物台的内表面。
切忌滴在外表面,否则将会影响光线通过。
2.用左眼在目镜上观察,同时逆时针旋转照明器的反光镜,把要观察的部位调节在视野的中央。
右眼睁开,同时左眼注视目镜内,调节光线的强弱与反差。
3.按顺序移动标本,先盖上盖玻片,用移片器把要观察的材料缓缓移到盖玻片上,推动时切勿使玻片碰到其它物体,盖好盖玻片。
4.将显微镜放在实验台上,调整光线强弱,使反光镜的光线适当,目镜中的景物清晰。
5.把要观察的材料进行细致地观察,如需复制和绘图可用微距工作板。
注意不要碰坏试样,每次观察完毕应该做好清洁和保护工作。
光学显微镜使用方法如下: 1.将所需观察的材料用擦镜纸或脱脂棉擦干净,然后滴加一滴无水乙醇在载物台的内表面。
切忌滴在外表面,否则将会影响光线通过。
2.用左眼在目镜上观察,同时逆时针旋转照明器的反光镜,把要观察的部位调节在视野的中央。
右眼睁开,同时左眼注视目镜内,调节光线的强弱与反差。
3.按顺序移动标本,先盖上盖玻片,用移片器把要观察的材料缓缓移到盖玻片上,推动时切勿使玻片碰到其它物体,盖好盖玻片。
4.将显微镜放在实验台上,调整光线强弱,使反光镜的光线适当,目镜中的景物清晰。
5.把要观察的材料进行细致地观察,如需复制和绘图可用微距工作板。
注意不要碰坏试样,每次观察完毕应该做好清洁和保护工作。
光学显微镜有下列几种: 1.普通型2.解剖型3.工业型(放大倍数可在0。
光学显微镜的使用

显微镜的使用口诀:一取二放三安装,四转低倍五对光,六上玻片七下降,八升镜筒找物象(找到调清移中央),九换高倍控好光(再调细准边观赏),十步整理和归箱。
使用方法和步骤:一、取镜和安放1.右手握住镜臂,左手托住镜座。
2.把显微镜放在实验台上,略偏左(显微镜放在距实验台边缘7厘米左右处)。
安装好目镜和物镜。
二、对光3.转动转换器,使低倍物镜对准通光孔(物镜的前端与载物台要保持2厘米的距离)。
4.把一个较大的光圈对准通光孔。
左眼注视目镜内(右眼睁开,便于以后同时画图)。
转动反光镜,使光线通过通光孔反射到镜筒内。
通过目镜,可以看到白亮的视野。
三、观察5.把所要观察的玻片标本(也可以用印有“6”字的薄纸片制成)放上载物台,用压片夹压住,标本要正对通光孔的中心。
6.转动粗准焦螺旋,使镜筒缓缓下降,直到物镜接近玻片标本为止(眼睛看着物镜,以免物镜碰到玻片标本)。
7.左眼向目镜内看,同时反方向转动粗准焦螺旋,使镜筒缓缓上升,直到看清物像为止。
再略微调节细准焦螺旋,使看到的物像更加清晰。
8.高倍物镜的使用:使用高倍物镜之前,必须先用低倍物镜找到观察的物象,并移到视野的正中央,然后转动转换器再换高倍镜。
换用高倍镜后,视野内亮度变暗,因此一般选用较大的光圈并使用反光镜的凹面增加进光量,然后调节细准焦螺旋使物像清晰。
观看的物体数目变少,但是体积变大。
四、整理9.实验完毕,把显微镜的外表擦拭干净。
转动转换器,把两个物镜偏到两旁,并将镜筒缓缓下降到最低处,反光镜竖直放置。
最后把显微镜归箱,送回原处。
《注意事项》:1、严忌单手提取显微镜。
2、若须移动显微镜,务必将显微镜提起再放至适当位置,严忌推动显微镜(推动时造成的震动可能会导致显微镜内部零件的松动,切记!!),使用显微镜请务必小心轻放。
3、使用显微镜时坐椅的高度应适当,观察时更应习惯两眼同时观察,且光圈及光源亮度皆应适当,否则长时间观察时极易感觉疲劳。
4、转动旋转盘时务必将载物台降至最低点,以免因操作不当而刮伤接目镜之镜头。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
✓ 星形细胞——牛脊髓神经细胞
✓ 梭形细胞——小鼠平滑肌细胞
✓ 圆形细胞——蛙血(示红细胞)
✓ 小鼠肝细胞切片观察
返回上一层
人口腔上皮细胞制备(临时制片)
取干净载玻片
滴入0.9%NaCl溶液
取口腔上皮细胞
盖上盖玻片
亚甲基蓝染色 观察
扁平上皮细胞 人口腔上皮细胞
扁平上皮细胞 蟾蜍扁平上皮细胞(HE染色)
(1)标定物镜:40
(2)重合线之间,
目镜测微尺
格,镜台测微
尺格
(3)求值:
目镜测微尺的每一小格相当于镜台测微尺的
目镜测微尺的标定值为
微米
小格
细胞形态和显微测量
复习预习
❖ 预习实验一中“血涂片的制作方法”(p6) ❖ 预习第三次实验“细胞的化学成分”
Thank You
镜台测微尺
(每一大刻度值为0.1mm,小刻度值为0.01mm)
细胞形态和显微测量
实验内容
细胞的显微测量
✓ 标定镜台测微尺 ✓ 蛙红细胞的测量
目镜测微尺的标定
*装入目镜测微尺
放镜台测微尺于载物台
记录二者在重合线之间的刻度
调节使镜台测微尺 与目镜测微尺平行
取下镜台测微尺
计算标定值
如在低倍镜下重合线之间目镜测微尺的长度为50格
❖ 实验材料 显微镜、目镜测微尺、镜台测微尺、小镊 子、载玻片、盖玻片、吸管、牙签、纱布、 擦镜纸、吸水纸、解剖刀、剪刀等
细胞形态和显微测量
实验内容
❖ 细胞的形态观察 ❖ 细胞的显微测量
细胞形态和显微测量Fra bibliotek实验内容第一部分
细胞的形态结构观察
✓ 扁平细胞——人类口腔上皮细胞
✓ 柱状细胞——小鼠小肠上皮细胞
✓ 取镜 ✓ 放镜 ✓ 对光 ✓ 放片 ✓ 调焦(粗调焦和细调焦)
低倍镜的使用
显微镜的构造和使用
实验内容
光学显微镜的使用
✓ 定位 ✓ 换镜 ✓ 调焦(细调焦)
高倍镜的使用
显微镜的构造和使用
实验内容
光学显微镜的使用
使用练习
✓字母装片:观察中注意字母像与实 际装片的位置关系,为什么?
✓头发装片:调节推片器定位头发的 十字交叉点
用品材料
❖ 玻片标本 字母装片、头发装片、玻璃纤维
❖ 实验材料 显微镜、擦镜纸、载玻片、擦布、香 柏油、二甲苯
显微镜的构造和使用
实验内容
❖ 重新认识显微镜的结构 ❖ 显微镜的正确使用方法 ❖ 显微镜使用的注意事项 ❖ 其他常用的光学显微镜
显微镜的构造和使用
实验内容
光学显微镜的构造
✓ 机械系统部分 ✓ 光学系统部分 ✓ 照明系统部分 ✓ 图像记录系统
柱状上皮细胞 蝾螈小肠切片 (HE染色)
星状细胞
离体培养的新生老鼠脊 髓神经细胞(HE染色)
平滑肌细胞 小鼠平滑肌细胞
小鼠肝细胞切片 小鼠肝细胞内DNA的显示(Feulgen反应)
圆形细胞
人血涂片 (Giemsa染色)
(红色箭头示白细胞,兰色箭头示红细胞)
细胞形态和显微测量
实验内容
第二部分
细胞的显微测量
细胞的显微测量需要以目镜测 微尺来进行,但其分度值随着放大 倍数的变化而变化,长度也不一样, 因此需要事先进行标定。而镜台测 微尺的长度是已知的,目镜测微尺 的标定是通过镜台测微尺来进行的。
返回上一层
目镜测微尺与镜台测微尺
0.01mm
0
1
2
3
40
1
2
3
4
5
6
7
8
目镜测微尺
(长度随放大倍数发生改变)
二、细胞形态和显微测量
目的要求 用品材料 实验内容 实验报告 复习预习
细胞形态和显微测量
目的要求
❖ 掌握光镜下细胞的基本形态结构; ❖ 掌握临时制片和显微绘图的方法; ❖ 进一步掌握显微镜的正确使用方法; ❖ 了解细胞显微测量的原理。
细胞形态和显微测量
用品材料
❖ 玻片标本 人口腔上皮细胞、平滑肌装片、牛脊髓横 切片、小鼠肝细胞切片、蛙血涂片
机械部分
镜座 镜柱 活动关节 镜臂 调焦器 镜筒 物镜转换器 载物台 推片器与游标卡尺
光学系统部分
目镜(接目镜)
“5×”,“10×”的含义。目镜指 针 低倍镜 (8x,10x):0.25,160
物镜(接物镜)
高倍镜 (40x,45x):0.65,160/0.17
油 镜 (90x,100x):1.25,160/0.17
如何计算显微镜的放大倍数?
照明系统部分
光 源 : 内光源与外光源 反光镜 : 凹面镜与平面镜 聚光镜 : 升高与降低聚光镜 光 圈 : 放开与关闭光圈
如何调节观察视野的明暗度?
显微图象系统
普通生物显微镜
数码生物显微镜 生物显微镜(含摄影系统)
返回上一层
显微镜的构造和使用
实验内容
光学显微镜的使用
实验一
光学显微镜的使用方法
一、光学显微镜构造和使用
目的要求 用品材料 实验内容 复习预习
光学显微镜构造和使用
目的要求 用品材料 实验内容 复习预习
显微镜的构造和使用
目的要求
❖ 熟悉光学显微镜基本结构和用途; ❖ 掌握显微镜维护的基本知识; ❖ 初步掌握低倍镜、高倍镜使用方法。
显微镜的构造和使用
如何进行蛙细胞的显微测量?
转动目镜镜筒 短轴
长轴
目镜测微尺
细胞形态和显微测量
实验报告
描绘在显微镜下观察到的口腔上皮细胞 记录蛙红细胞显微测量结果
细胞膜 细胞质 细胞核
蛙红细胞示意图
分别记录5个蛙红细胞的长径和短径,并计算平均值。
1 长径
蛙红细胞测量结果
2
3
4
单位:m
5
平均
短径
目镜测微尺标定
镜台测微尺的长度为68格
则:
50:68=1:x
x=1.36格,即目镜测微尺的1小格相当于镜台测微尺 的1.36格,而镜台测微尺每1小格的长度为10um,则目镜测微 尺每1小格的长度为13.6um。
标定时 应注意 的问题
• 标定时必须严格按照操作规程,以免损坏测微尺; • 重合线的判断应在二者刻度线完全重合; • 比例式的计算; • 标定值只能在同一放大倍数下进行测量。
返回上一层
显微镜的构造和使用
实验内容
其他常用光学显微镜
✓ 检测显微镜 ✓ 解剖显微镜 ✓ 倒置显微镜 ✓ 偏光显微镜
其他几种显微镜介绍
检测显微镜SFC-86
双筒解剖显微镜
其他几种显微镜介绍
偏振光显微镜
倒置显微镜光路图
倒置显微镜
返回上一层
显微镜的构造和使用
复习预习
❖ 复习“使用显微镜的注意事项” ❖ 预习“生物绘图的要求及方法”(p10) ❖ 预习第二次实验“细胞形态和显微测量” ❖ 携带实验报告纸、铅笔、橡皮擦、直尺
✓玻璃纤维:调节推片器定位玻璃纤 维的十字交叉点
✓问题思考:对颜色深的标本与颜色 浅的标本在观察过程中有何不同?
返回上一层
显微镜的构造和使用
实验内容
显微镜使用注意事项
✓ 显微镜持取正确姿势 ✓ 使用前后的镜头维护 ✓ 注意标本的放置方向 ✓ 观察时注意双目齐睁 ✓ 高倍镜不得使用粗调 ✓ 严禁拆卸任何部件 ✓ 使用后恢复机器原貌
