循环伏安法循环伏安曲线
电催化循环伏安曲线双电层
电催化循环伏安曲线双电层一、前言电催化循环伏安曲线是电化学领域中一种重要的表征方法，它可以通过对电极表面施加不同的电位，探测出物质在电极上的吸附、反应和析出等过程。
而双电层则是指电极表面与溶液中离子间形成的一个具有电荷分布的区域，是影响电化学反应速率和机理的关键因素之一。
本文将从以下几个方面详细介绍电催化循环伏安曲线和双电层。
二、什么是循环伏安法？循环伏安法是一种基于三电极系统（工作电极、参比电极和对地）的测量方法，通过在工作电极上施加正向或负向扫描，记录其响应的电流与时间之间的关系。
这种方法可以用来研究物质在溶液中吸附、反应和析出等过程，并可以得到有关物质在界面上发生反应时所需的能量信息。
三、什么是双层？双层是指当一个金属或半导体表面接触到一个带有离子存在的溶液时，在它们之间形成的一个具有电荷分布的区域。
这个区域可以被分为两个部分：靠近金属表面的一层叫做内部双电层，它是由吸附在金属表面上的离子和电子云构成的；而靠近溶液的一层叫做外部双电层，它是由溶液中离子和水分子组成的。
四、循环伏安曲线中的双电层效应在循环伏安曲线中，当扫描到达某个电位时，会发生物质在电极表面吸附或反应等过程。
这些过程会导致电极表面上的离子浓度发生变化，从而影响到双电层结构。
当扫描方向改变时，这些吸附或反应过程也会发生反向变化，导致双电层结构再次发生变化。
因此，在循环伏安曲线上可以观察到一些特殊的现象，例如：峰、波、峰平移等。
五、如何利用循环伏安曲线研究物质在界面上的反应？通过对循环伏安曲线进行分析可以得到有关物质在界面上反应时所需的能量信息。
一般来说，可以通过以下几个方面来分析循环伏安曲线：1. 峰电位：峰电位是指在扫描过程中出现的电流峰值对应的电位值。
通过测量峰电位可以得到物质在电极表面上吸附或反应时所需的能量信息。
2. 峰形：峰形是指循环伏安曲线中出现的峰的形状。
通过分析峰形可以得到物质在界面上发生反应时所需的能量和反应机理信息。
循环伏安法概念-简
1.循环伏安法是指在电极上施加一个线性扫描电压，以恒定的变化速度扫描，当达到某设定的终止电位时，再反向回归至某一设定的起始电位，循环伏安法电位与时间的关系为（见图a ）,其中ϕr -ϕi 为扫描范围（电势窗口，通常水体系为-1V~+1V ），其正斜率为扫描速率，简称扫速，单位mV/s ，常用50mV/s 。
若电极反应为O ＋e R ，反应前溶液中只含有反应粒子O 、且O 、R 在溶液均可溶，控制扫描起始电势从比体系标准平衡电势正得多的起始电势处开始势作正向电扫描，电流响应曲线则如图b 所示。
当电极电势逐渐负移到附近时，O 开始在电极上还原，并有电流通过。
由于电势越来越负，电极表面反应物O 的浓度逐渐下降，因此向电极表面的流量和电流就增加。
当O 的表面浓度下降到近于零，电流也增加到最大值Ipc(还原峰电流)，对应的电压为还原峰电压E pc ，然后电流逐渐下降。
当电势达到ϕr 后，又改为反向扫描。
随着电极电势逐渐变正，电极附近可氧化的R 粒子的浓度较大，在电势接近并通过时，表面上的电化学平衡应当向着越来越有利于生成R 的方向发展。
于是R 开始被氧化，并且电流增大到峰值氧化电流Ipa(氧化峰电流) ，对应的电压为氧化峰电压E pa （一般作为it 实验的工作电压），随后又由于R的显著消耗而0平ϕ0平ϕ引起电流衰降。
整个曲线称为“循环伏安曲线”。
图3、电极在0.05 mol饱和的PBS 中不同扫速的循环伏安图，扫速由内到外依次为0.02、0.05、0.1、0.15、和0.2 V/s，插图为峰电流和扫速的校正曲线，扫描速率与电流呈线性，表明电极过程受表面控制（或称反应控制）（若扫描速率的方根与电流呈线性，表明电极过程受扩散控制）。
循环伏安法原理及结果分析
循环伏安法原理及结果分析一、循环伏安法的原理循环伏安法是通过控制工作电极的电位，在一个特定的电位范围内以一定的扫描速率进行循环扫描，同时测量电流随电位的变化。
在典型的循环伏安实验中，工作电极（如铂、金、玻碳等）、参比电极（如饱和甘汞电极、Ag/AgCl 电极等）和辅助电极（通常为铂丝）组成三电极体系，置于含有研究对象的电解质溶液中。
电位扫描通常从起始电位开始，向一个方向扫描到终止电位，然后反向扫描回到起始电位，形成一个完整的循环。
在扫描过程中，电极表面发生氧化还原反应，产生电流。
电流的大小与电极表面发生的电化学反应速率以及反应物和产物的浓度有关。
当电位逐渐增加时，若达到某种物质的氧化电位，该物质就会在电极表面发生氧化反应，产生氧化电流。
反之，当电位逐渐降低时，若达到某种物质的还原电位，该物质就会在电极表面发生还原反应，产生还原电流。
通过测量不同电位下的电流值，可以得到循环伏安曲线。
二、循环伏安曲线的特征循环伏安曲线通常呈现出峰形，包括氧化峰和还原峰。
氧化峰对应于物质的氧化过程，还原峰对应于物质的还原过程。
峰电流（ip）是循环伏安曲线中最重要的参数之一。
峰电流的大小与电活性物质的浓度、扫描速率、电极面积以及电化学反应的速率常数等因素有关。
一般来说，电活性物质的浓度越高，峰电流越大；扫描速率越快，峰电流也越大，但峰形可能会变得更尖锐；电极面积越大，峰电流也越大。
峰电位（Ep）是指峰电流对应的电位值。
氧化峰电位（Epa）和还原峰电位（Epc）之间的差值（ΔEp ＝ Epa Epc）可以反映电化学反应的可逆性。
对于可逆的电化学反应，ΔEp 约为 59/n mV（n 为电子转移数）；对于不可逆的电化学反应，ΔEp 通常较大。
此外，还可以通过循环伏安曲线计算出其他参数，如半峰电位（E1/2）、峰宽（W）等，这些参数对于分析电化学反应的性质也具有重要意义。
三、结果分析1、定性分析通过循环伏安曲线的峰电位，可以初步判断发生的电化学反应类型以及参与反应的物质。

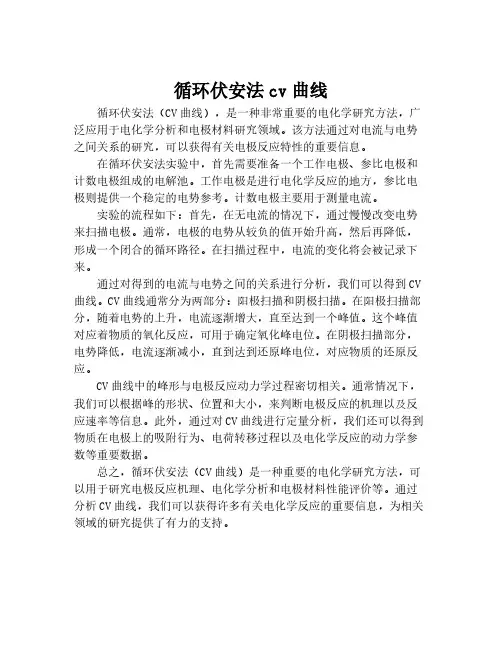

循环伏安法cv曲线
循环伏安法cv曲线
循环伏安法（CV曲线），是一种非常重要的电化学研究方法，广泛应用于电化学分析和电极材料研究领域。
该方法通过对电流与电势之间关系的研究，可以获得有关电极反应特性的重要信息。
在循环伏安法实验中，首先需要准备一个工作电极、参比电极和计数电极组成的电解池。
工作电极是进行电化学反应的地方，参比电极则提供一个稳定的电势参考。
计数电极主要用于测量电流。
实验的流程如下：首先，在无电流的情况下，通过慢慢改变电势来扫描电极。
通常，电极的电势从较负的值开始升高，然后再降低，形成一个闭合的循环路径。
在扫描过程中，电流的变化将会被记录下来。
通过对得到的电流与电势之间的关系进行分析，我们可以得到CV 曲线。
CV曲线通常分为两部分：阳极扫描和阴极扫描。
在阳极扫描部分，随着电势的上升，电流逐渐增大，直至达到一个峰值。
这个峰值对应着物质的氧化反应，可用于确定氧化峰电位。
在阴极扫描部分，电势降低，电流逐渐减小，直到达到还原峰电位，对应物质的还原反应。
CV曲线中的峰形与电极反应动力学过程密切相关。
通常情况下，我们可以根据峰的形状、位置和大小，来判断电极反应的机理以及反应速率等信息。
此外，通过对CV曲线进行定量分析，我们还可以得到物质在电极上的吸附行为、电荷转移过程以及电化学反应的动力学参数等重要数据。
总之，循环伏安法（CV曲线）是一种重要的电化学研究方法，可以用于研究电极反应机理、电化学分析和电极材料性能评价等。
通过分析CV曲线，我们可以获得许多有关电化学反应的重要信息，为相关领域的研究提供了有力的支持。

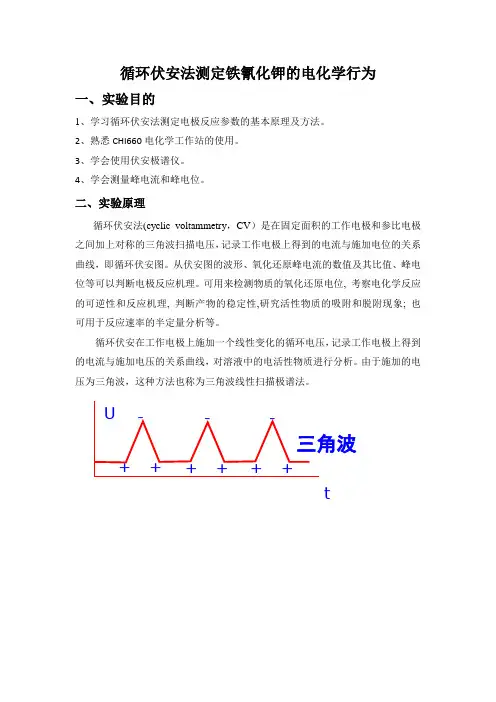

循环伏安法测定铁氰化钾的电化学行为
循环伏安法测定铁氰化钾的电化学行为一、实验目的1、学习循环伏安法测定电极反应参数的基本原理及方法。
2、熟悉CHI660电化学工作站的使用。
3、学会使用伏安极谱仪。
4、学会测量峰电流和峰电位。
二、实验原理循环伏安法(cyclic voltammetry ，CV ）是在固定面积的工作电极和参比电极之间加上对称的三角波扫描电压，记录工作电极上得到的电流与施加电位的关系曲线，即循环伏安图。
从伏安图的波形、氧化还原峰电流的数值及其比值、峰电位等可以判断电极反应机理。
可用来检测物质的氧化还原电位, 考察电化学反应的可逆性和反应机理, 判断产物的稳定性,研究活性物质的吸附和脱附现象; 也可用于反应速率的半定量分析等。
循环伏安在工作电极上施加一个线性变化的循环电压，记录工作电极上得到的电流与施加电压的关系曲线，对溶液中的电活性物质进行分析。
由于施加的电压为三角波，这种方法也称为三角波线性扫描极谱法。
U t + - + + -+ + - +三角波图1 电路的接法一次扫描过程中完成一个氧化和还原过程的循环，称为循环伏安法。
与汞电极相比，物质在固体电极上伏安行为的重现性差，其原因与固体电极的表面状态直接有关，因而了解固体电极表面处理的方法和衡量电极表面被净化的程度，以及测算电极有效表面积的方法，是十分重要的。
一般对这类问题要根据固体电极材料不同而采取适当的方法。
循环伏安法控制电极电位φ随时间t 从φi 线性变化增大（或减小）至某电位φτ后，相同速率线性减小（大）归到最初电位φi 。
其典型的CV 法响应电流对电位曲线(循环伏安图)如图1示。
图2. 循环伏安曲线图假如电位从φi 开始以扫描速度υ向负方向扫描, 置φi 较φ (研究电极的标 准电极电位)正得多, 开始时没有法拉第电流, 当电位移向φ 附近时, 还原电流 出现并逐渐增大, 电位继续负移时, 由于电极反应主要受界面电荷传递动力学控 A g /A g c l 铂盘电极制, 电流进一步增大, 当电位负移到足够负时, 达到扩散控制电位后, 电流则转至受扩散过程限制而衰减, 使i φ曲线上出现电流峰i pc , 对应的峰电位为φpc 。
循环伏安法原理及结果分析

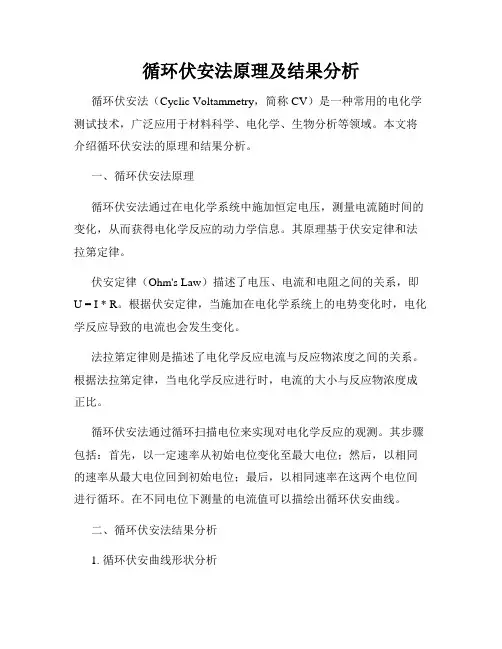

循环伏安法原理及结果分析循环伏安法（Cyclic Voltammetry，简称CV）是一种常用的电化学测试技术，广泛应用于材料科学、电化学、生物分析等领域。
本文将介绍循环伏安法的原理和结果分析。
一、循环伏安法原理循环伏安法通过在电化学系统中施加恒定电压，测量电流随时间的变化，从而获得电化学反应的动力学信息。
其原理基于伏安定律和法拉第定律。
伏安定律（Ohm's Law）描述了电压、电流和电阻之间的关系，即U = I * R。
根据伏安定律，当施加在电化学系统上的电势变化时，电化学反应导致的电流也会发生变化。
法拉第定律则是描述了电化学反应电流与反应物浓度之间的关系。
根据法拉第定律，当电化学反应进行时，电流的大小与反应物浓度成正比。
循环伏安法通过循环扫描电位来实现对电化学反应的观测。
其步骤包括：首先，以一定速率从初始电位变化至最大电位；然后，以相同的速率从最大电位回到初始电位；最后，以相同速率在这两个电位间进行循环。
在不同电位下测量的电流值可以描绘出循环伏安曲线。
二、循环伏安法结果分析1. 循环伏安曲线形状分析根据循环伏安曲线的形状，可以判断电化学反应的类型和反应程度。
典型的循环伏安曲线形状包括正向扫描、逆向扫描和氧化还原峰。
正向扫描对应于电化学氧化反应，逆向扫描对应于电化学还原反应。
氧化还原峰则是反应物被氧化和还原的过程。
2. 峰电位和峰电流分析峰电位是循环伏安曲线中峰值所对应的电位值，峰电流则是在峰电位处发生的电流峰值。
通过分析峰电位和峰电流的数值可以获得反应的动力学参数，如扩散系数、转变速率等。
峰电位的大小可以反映反应的可逆性，大于理论值时表明反应不可逆。
3. 转变速率常数和电荷转移系数分析转变速率常数（k0）与电极表面反应物的扩散速率和电荷传输速率密切相关，体现了反应过程的快慢。
电荷转移系数（α）则表示电化学反应中电荷转移的效率。
通过计算这两个参数，可以了解反应的速率控制步骤以及反应机理。
循环伏安法实验报告（有测定电极有效面积）
循环伏安法实验【实验目的】学习和掌握循环伏安法的原理和实验技术。
了解可逆波的循环伏安图的特性以及测算玻碳电极的有效面积的方法。
【实验原理】循环伏安法是在固定面积的工作电极和参比电极之间加上对称的三角波扫描电压（如图1），记录工作电极上得到的电流与施加电位的关系曲线（如图2），即循环伏安图。
从伏安图的波形、氧化还原峰电流的数值及其比值、峰电位等可以判断电极反应机理。
与汞电极相比，物质在固体电极上伏安行为的重现性差，其原因与固体电极的表面状态直接有关，因而了解固体电极表面处理的方法和衡量电极表面被净化的程度，以及测算电极有效表面积的方法，是十分重要的。
一般对这类问题要根据固体电极材料不同而采取适当的方法。
对于碳电极，一般以Fe(CN)63-/4-的氧化还原行为作电化学探针。
首先，固体电极表面的第一步处理是进行机械研磨、抛光至镜面程度。
通常用于抛光电极的材料有金钢砂、CeO 2、ZrO 2、MgO 和α-Al 2O 3粉及其抛光液。
抛光时总是按抛光剂粒度降低的顺序依次进行研磨，如对新的电极表面先经金钢砂纸粗研和细磨后，再用一定粒度的α-Al 2O 3粉在抛光布上进行抛光。
抛光后先洗去表面污物，再移入超声水浴中清洗，每次2∼3分钟，重复三次，直至清洗干净。
最后用乙醇、稀酸和水彻底洗涤，得到一个平滑光洁的、新鲜的电极表面。
将处理好的碳图2：循环伏安曲线（i —E 曲线）电极放入含一定浓度的K 3Fe(CN)6和支持电解质的水溶液中，观察其伏安曲线。
如得到如图2所示的曲线，其阴、阳极峰对称，两峰的电流值相等（i pc / i pa =1），峰峰电位差ΔE p 约为70 mV （理论值约59/n mV ），即说明电极表面已处理好，否则需重新抛光，直到达到要求。
有关电极有效表面积的计算，可根据Randles-Sevcik 公式： 在25°C 时，i p =(2.69×105)n 3/2AD o 1/2ν1/2C o其中A 为电极的有效面积（cm 2），D o 为反应物的扩散系数(cm 2/s)，n 为电极反应的电子转移数，ν为扫速（V/s ），C o 为反应物的浓度（mol/cm 3），i p 为峰电流（A ）。
循环伏安曲线 ce ve ee 电极材料-概述说明以及解释
循环伏安曲线ce ve ee 电极材料-概述说明以及解释1.引言1.1 概述循环伏安曲线（Cyclic Voltammetry, CV）是电化学领域中一种常用的实验手段，通过对电极材料在不同电位范围内的电流响应进行测量，得到一条表示电流与电位之间关系的曲线。
这条曲线可以提供有关电极反应动力学、电荷转移过程以及电极反应的可逆性等信息。
CE电极、VE电极和EE电极是常用的电极材料，它们在循环伏安曲线实验中扮演着重要角色。
CE电极是对参比电极的简称，它通常是银/银离子（Ag/Ag+）电极或氯化银/银电极（AgCl/Ag）等，用于提供一个已知电位参考。
VE电极则是工作电极的简称，是用于进行电化学反应的电极材料，如金、铂、碳等。
EE电极则是指反电极（Counter Electrode），用于提供与工作电极等大小、反向的电流。
本文将首先介绍循环伏安曲线的基本原理和实验步骤，然后分别详细介绍CE电极、VE电极和EE电极的常用材料及其性质。
最后，通过分析循环伏安曲线的特征和结果，对电极材料的选择和优化提供一定的指导，并展望电极材料的未来发展方向。
通过本文的概述部分，读者可以对循环伏安曲线及电极材料有一个整体的了解，并为后续的章节内容做好铺垫。
文章结构部分的内容可以如下编写：1.2 文章结构本文按照以下结构组织和呈现相关内容:引言部分主要包括概述、文章结构和目的。
正文部分分为四个主要部分，分别是循环伏安曲线、CE电极材料、VE电极材料和EE电极材料。
- 在循环伏安曲线部分，我们将介绍循环伏安曲线的基本概念、原理和应用。
通过分析该曲线的特征和变化情况，我们可以了解电化学反应的性质和动力学过程。
- CE电极材料部分将详细介绍相关的材料以及其在电化学反应中的应用。
我们将探讨不同的CE电极材料的特性、优缺点以及在不同领域的应用情况。
- VE电极材料部分将重点介绍VE电极材料的种类、特性和应用。
我们将讨论不同VE电极材料的优点和适用范围，并展示其在能量储存和转化领域的应用案例。
