滑动变阻器量程的选择
滑动变阻器的选择
现根据以上原则对两种接法中，滑动变阻器如何选择进 行分析。为了分析方便，设滑动变阻器的总值为R0，同时忽 略电源的内阻。
1. 限流接法中，滑动变阻器如何选择。 电路中电流的变化范围为 (1) 如果 ，则电路中电流 ，滑动变阻
器的调节对电流几乎不产生影响；
(2) 如果
，则电路中电流
，在调节滑
动变阻器时，接入的电阻与移动的距离成正比，这时，电 流与移动的距离成反比，造成电流会在很小的距离变化范 围内变化很大，调节不方便。如图所示 总结：限流接法中，滑动变阻器应选
方式 内容 限流接法 分压接法
电路图
负载R上电压调节范围
ER U E R R0 E E I R R0 R
0 U E
负载R上电流调节范围 闭合S 前触头位置
0I
E R
b端
a端
在下列三种情况下，一定要使用分压电路： ① 要求测量数值从零开始变化或在坐标图中画出图线。 ② 滑动变阻器的总值比待测电阻的阻值小得多。 ③ 电流表和电压表的量程比电路中的电压和电流小。 限流式接法电路简单、耗能低，在两种电路都可以选择的 时候，优先考虑限流电路。 根据上面的总结，同学们可以看出，限流能够实现的分压 电路都能够实现，也就是选择时，分压基本上是最佳答案（不 考虑耗能的情况下），而限流的最大优点就是耗能低。
滑片 P 在左边时，由于右边电阻很大，左边电压U1 会非常的小，当滑片滑到接近最右边时， 左侧电压变化会非常快，不方便调节。如下图所示
总结：所以，采用分压接法中，滑动变阻器应尽量选择小 的阻值。
假设同样通率为EIR； 分压接法中，干路中的总电流I总=IR+I滑，故电源消耗的 总功率为EI总，比EIR大，故耗能大。
在电学实验中，滑动变阻器的选择应遵循以下原则： （1）安全：滑动变阻器工作时通过它的电流不能超过它允许 通过的最大电流； （2）够用：滑动变阻器的阻值应能满足调节的需要； （3）便于操作：滑动变阻器工作时应用到大部分电阻。
滑动变阻器的选择
滑动变阻器的选择【考点】：（1）滑动变阻器按一上一下的原则串联在电路中．（2）重点注意选择“下面接线柱”，口诀（移一下变小）：离开下变大，靠近下变小。
，（3）连接电路时，滑动变阻器的滑片移到最大阻值。
（4）阻值的选择：滑动变阻器最大阻值偏小，不能使被测电阻的电压调不到要求的电压；滑动变阻器通过的电流太小，有可能被烧坏．(注意：用定值电阻的最大确定滑动变阻器的最大值)（5）滑动变阻器的作用：保护电路，改变定值电阻两端的电压和通过的电流，以便多次测量。
(6) 滑动变阻器在电路的故障：①、电表完好，按电路图连好实验电路闭合开关S后，发现灯L不亮，○A、○V表均无示数。
移动滑动变阻器的滑片P，但灯L仍不亮，○A、○V表仍无示数，其故障是滑动变阻器断路。
②、电表完好，按电路图连好实验电路闭合开关S后，发现灯L亮，○V、○A表均有示数，移动滑动变阻器的滑片P，○V、○A 表示数发生不变化，但灯L仍亮，其故障是滑动变阻器短路。
③、电表完好，按电路图连好实验电路闭合开关S后，发现灯L发光较暗，移动滑动变阻器的滑片P，○A、○V表示数不发生变化，其故障是连接滑动变阻器时，两根导线同接在下面两个接线柱。
④、电表完好，按电路图连好实验电路闭合开关S后，发现灯L较亮，○V、○A表有示数。
移动滑动变阻器的滑片P，○A、○V 表示数不发生变化，其故障是连接滑动变阻器时，两根导线同接在上面两个接线柱。
⑤、电表完好，按电路图连好实验电路闭合开关S后，发现灯L发光较亮，其原因：连接电路时，滑动变阻器的滑片没有移动最大阻值上。
⑥、电表完好，按电路图连好最后一根导线后，发现灯L发光较亮，其原因：连接电路时，开关没有断开和滑动变阻器的滑片没有移动最大阻值上。
第一讲：滑动变阻器的阻值选择：【考点4】1．(2013贵阳市)如图所示，是探究“电流与电阻的关系”实验电路图，电源电压保持3V不变，滑动变阻器的规格是“10Ω1A”．实验中，先在a、b两点间接入5Ω的电阻，闭合开关S，移动滑动变阻器的滑片P，使电压表的示数为2V，读出并记录下此时电流表的示数．接着需要更换a、b间的电阻再进行两次实验，为了保证实验的进行，应选择下列的哪两个电阻（）A．10Ω，和40ΩB．20Ω和30ΩC．10Ω和20Ω D．30Ω和40Ω2. (2013遵义市)小明在做“用伏安法测电阻”的实验中，所用的器材有3V的电源，最大阻值为10Ω的滑动变阻器R，待测电阻R x及如图甲所示的其它器材。
滑动变阻器的两种接法讲解
室提供的器材如下：
电池组E=12V,r=0.5 ;
RX
电压表V（0－10V）；
V
电流表A1(0-50mA,RA1=20 ) ；
电流表A2(0-300mA,RA2=0.01 ) ；
滑动变阻器R1(0-100 ,1A) ；
滑动变阻器R2(0-1700 ,0.3A);导线、电键。
画出实验电路并标出所用仪器的字母
直流电压表（０～１０Ｖ，内阻r=１００kΩ） 电源（１５Ｖ，额定交流１Ａ）
滑动变阻器（０～１ＫΩ，额定功率１Ｗ）导线，开关。 为使测量的结果达到较高的准确度，
则： (1)控制电路应采用限流电路还是分压电路? (2)电流表应选择内接法,还是外接法?
分析：
(1) RX>R ，因此采用分压式接法
R A
(2) R' RA RV 0.3100 5.5K V
为了尽量减小误差，要求测量多组数据，试画出 符合要求有电路图．
分析: RV>R 因此采用分压式
接法
V
A
R
7、某电流表的内阻在500Ω~600Ω之间，现要测量其内 阻。器材有：待测电流表（量程为5mA)
电压表（量程为5mA) 滑动变阻器(最大阻值100Ω) 电源(E=4V)、导线、开关， 为了尽量减小误差，要求测多组数据，画出符合要求的 实验电路图
电流表应选 B ， 电压表应选 C 。（填字母代号）
该同学正确选择仪器后连接了以下电 路，为保证实验顺利进行，并使测量 误差尽量减小，实验前请你检查该电 路，指出电路在接线上存在的问题：
【解析】：电学实验选择仪器的一般步骤如下：
① 根据量程选择电流表和电压表，不能超过表的量程，不能量程太
大导致指针偏转偏小；
电压、电流表与滑动变阻器的选择
电压、电流表与滑动变阻器的选择电路器材的选择。
电流表和电压表的选择原则是第一要安全，第二要准确。
准确是指在可用的电流表、电压表测量范围内，尽可能选用量程小一些的电表，因为电流表、电压表在测量时指针偏转角越大，误差越小。
例如电流电压为6V，可供选择的电压表有3V和15V两个电压表。
从安全考虑只能选15V电压表。
如电源电压为4V，可供选择的电压表有6V和9V 两个电压表。
则应选6V电压表。
电源的选择原则是第一能用，第二是经济。
例如为保证6V、6W的用电器能正常工作，可供选择的电源有6V、9V的两个电源。
则应选9V的电源。
若两电源都是内阻极小而可忽略不计的电源。
则应选6V的电源。
滑动变阻器的选择原则第一是能用，第二是方便。
所有滑动变阻器的铭牌上都标明该滑动变阻器的最大阻值和允许通过的最大电流。
因此，滑动变阻器的选择首先看实验时通过滑动变阻器的电流是否在其允许范围之内，然后看滑动变阻器的电阻和电路中其他总电阻是否相当，例如电路总电阻约300Ω为，选择滑动变阻器连接限流电路，可供选择的滑动变阻器的最大电阻有20Ω、200Ω、20KΩ、则应选择太小，可调范围小，20KΩ太大，调节极不方便，滑动触头稍稍一动，电阻变化就是几百上千欧。
连接成分压器电路时原则也是一样。
根据器材规格及实验要求①先确定采用电流表内接电路还是外接电路。
若是要求误差最小便用外接发；电阻跟电压表的电阻相差较小，属于“大电阻”，应采用内接法；电阻跟电流表的电阻相差较小，属于“小电阻”应采用外接法。
②再确定变阻器是采用限流还是分压。
若采用限流式，则滑动变阻器阻值达到最大时，电路中电流达到最小，，已超过电流表量程，故必须采用滑动变阻器分压式电路。
电压从零开始连续增大的采用分压；电器的电阻远大于滑动变阻器的最大阻值，且实验要求电压变化范围较大时用分压；电路中的最小电流大于电器的额定电流时用分压；要求测多组实验数据时用分压。

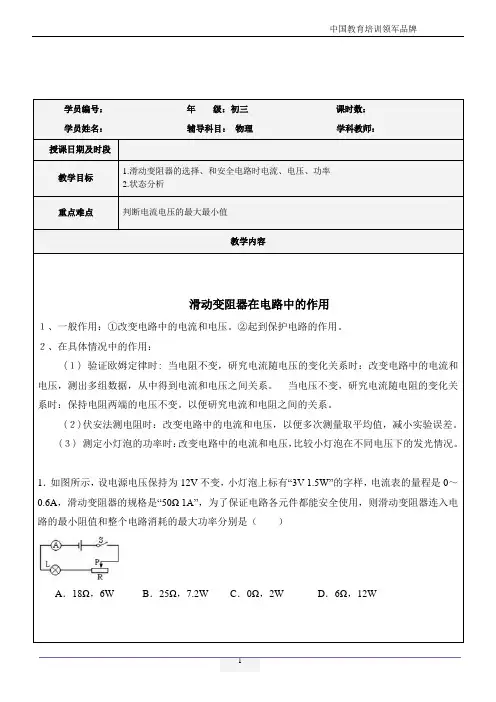

中考物理 滑动变阻器的选择、和安全电路时电流、电压、功率的最值问题
学员编号：年级：初三课时数：学员姓名：辅导科目：物理学科教师：授课日期及时段教学目标1.滑动变阻器的选择、和安全电路时电流、电压、功率2.状态分析重点难点判断电流电压的最大最小值教学内容滑动变阻器在电路中的作用１、一般作用：①改变电路中的电流和电压。
②起到保护电路的作用。
２、在具体情况中的作用：(１) 验证欧姆定律时: 当电阻不变，研究电流随电压的变化关系时：改变电路中的电流和电压，测出多组数据，从中得到电流和电压之间关系。
当电压不变，研究电流随电阻的变化关系时：保持电阻两端的电压不变。
以便研究电流和电阻之间的关系。
(２)伏安法测电阻时：改变电路中的电流和电压，以便多次测量取平均值，减小实验误差。
(３) 测定小灯泡的功率时：改变电路中的电流和电压，比较小灯泡在不同电压下的发光情况。
1．如图所示，设电源电压保持为12V不变，小灯泡上标有“3V 1.5W”的字样，电流表的量程是0～0.6A，滑动变阻器的规格是“50Ω 1A”，为了保证电路各元件都能安全使用，则滑动变阻器连入电路的最小阻值和整个电路消耗的最大功率分别是（）A．18Ω，6W B．25Ω，7.2W C．0Ω，2W D．6Ω，12W2．如图所示，将滑动变阻器滑片P从某一位置移动到另一位置，则电压表的示数由8V变为6V，电流表示数相应由0.4A变为0.6A，那么定值电阻R0的电功率改变量为（不计温度对电阻的影响，电源电压保持不变）（）A．12W B．4W C．8W D．2W3．小华用如图所示的电路测小灯泡功率．电路中电源电压恒为4.5V，电压表的量程为O～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω 1A”，灯泡标有“2.5V 1.25W”字样．若闭合开关，两电表的示数均不超过所选量程，灯泡两端电压不允许超过额定值，不考虑灯丝电阻的变化，则下列说法正确的是（）A．电流表示数的变化范围是O～0.5AB．滑动变阻器的电阻允许调节的范围是2.5～20ΩC．灯泡的最小功率是0.162WD．该电路的最大功率是2.7W4．如图所示的电路，闭合开关S时，灯泡L恰能正常发光，若把电源电压增大到原来的3倍，同时调节滑动变阻器使电流表的示数变为原来的1/2，则灯泡L的实际电功率将变为原来的（不考虑灯丝电阻的变化）（）A．倍B．倍C．9倍D．3倍5．如图所示，电源电压为6V，一只标有“3V 3W”的小灯泡与一个最大阻值为9Ω的滑动变阻器串联，在保证电路安全工作的前提下，电路消耗的最大功率和滑动变阻器两端的最大电压分别为（）A．6W 4.5V B．4.5W 6V C．6W 6V D．9W 4.5V6.如图所示，一个标有“6伏3.6瓦”字样的小灯泡L和最大阻值为50欧的滑动变阻器R串联后接在电源电压U恒为6伏的电路中，设灯泡电阻不变，则下列判断正确的是（）A．无论如何移动滑片P，电路中总功率不会超过2瓦B．移动滑片P，电路中总功率最小值为0.6瓦C．当滑片P滑至某个位置时，L和R的电功率相等D．当滑片P由a滑向b的过程中，灯泡L的电功率一直是减小的7．如图所示的电路中，电源电压4.5V保持不变，灯L上标有“2.5V 1.25W”字样，电流表的量程为（0～0.6）A，电压表的量程为（0～3）V，滑动变阻器的最大阻值是20Ω．当开关S闭合后，移动滑动变阻器的滑片P，在保证电路安全的情况下，则下述判断正确的是（）A．电流表的最大示数为0.6A B．电压表的最小示数为0VC．滑动变阻器消耗的功率可能为2W D．灯L消耗的最小功率0.45W8.如图所示，电源电压U=18V，小灯泡L的额定电压为9V当滑动变阻器的滑片P移至中点时，小灯泡L正常发光；当滑片P移至最右端时，小灯泡L的实际功率为6W，则小灯泡额定功率和滑动变阻器的最大阻值分别为（）A．13.5W 6ΩB．6W 13.5ΩC．6W 12ΩD．13.5W 12Ω。
高中物理 电学实验中仪表的选择
RX
A1
V1
S
2、要比较准确地测一个电阻RX ，阻值在50—60 之间， 实验室提供的器材如下： 电池组E=12V,r=0.5 ; 电压表V（0≈10V）；电流表A1(050mA,RA1=20 ) ；电流表A2(0-300mA,RA2=0.01 ) ；滑动 变阻器R1(0-100 ,1A) ；滑动变阻器R2(0-1700 ,0.3A);导 线、电键。画出实验电路并标出所用仪器的字母
（二）电流表内接和外接的选择
（１）电流表内接方式 V
1）ＲX 》RA 2）ＲX＞ RARV 或ＲX/ RA＞RV/RX
A RX
V
（２）电流表外接方式
1)ＲX 《 RV 2)ＲX ＜ RARV 或ＲX/ RA ＜ RV/RX
A
RX
( 3 ) 、如果ＲX、 RA、 RV的大小事先未知，可用试触法确定
电流 表的内外接法，如图P： RX M
解析：因为电路中可能的最大电流Imax≈12V/50 =240mA， 所以电流表应选A2，
因为R1<R2，且1A>240mA,滑动变阻器应选R1，且 调节方便 因为R1>RX, 所以应选限流电路 因为RV / RX<RX / RA2 所以选用内接电路
RX A2
V
s
R1
二、选择内容： １、滑动变阻器的选择
（一）量程的选择：在满足实验要求的条件下，要 选用阻值比较小的变阻器，因为阻值越小，电阻的 变化越平缓，不致使测量电路中的电流或电压变化 非常突然，调节方便。
（二）在电路中连接方式的选择：滑动变阻器在电 路中的连接方式包括分压和限流。
(1) 、限流连接方式
1）一般情况或者没有特别说明的情况下，由于限流电 路能耗较小，结构连接简单，应优先考虑限流连接方式
电学器材的选取
电学实验器材的选取做电学实验时，不仅要知道应该用什么器材，而且还学会在所提供的同类器材中选取最适合的元件。
滑动变阻器的选择原则:安全第一,灵活第二.在初中阶段，选取电学元件要遵循以下几个基本原则。
1．可行。
可行是指所选用的器材要确实能保证实验的需要，使实验达到预期的目的和效果。
比如，测小灯泡的额定功率时，所选用的电源，其电压值必须大于灯泡的额定电压；电路中的限流、分压电阻必须满足一定的阻值要求，以确保电路中的电流等不能超过设计值。
2．安全。
安全是指所选用的器材在电路中能正常工作不致损坏。
例如，通过电流表的电流、加在电压表两端的电压不能超过其使用量程；通过电源、滑动变阻器的电流不能超过其标定的最大电流。
3．精确。
精确是指选用的实验元件要能尽量减小实验误差。
例如，电流表和电压表的量程的选用，在保证安全的前提下，应尽量选用小量程，以保证指针在满刻度附近偏转。
4. 在电路中通过调节滑动变阻器,可以得到明显变化的电流和电压值,所以选择滑动变阻器时灵活第二滑动变阻器的选择原则:安全第一,灵活第二.滑动变阻器要起到保护电路的作用,不能使电路中的电流过大烧毁电路.所以安全第一.在电路中通过调节滑动变阻器,可以得到明显变化的电流和电压值,所以选择滑动变阻器时灵活第二.择合适大小的滑动变阻器才能起到保护电路的作用，在实验时才能起到方便调节的作用。
例1（2002，沈阳市）在“测定小灯泡的额定功率”的实验中，已知小灯泡的额定电压为3.8V，电源电压为6V，估计小灯泡的额定功率不超过1.2W。
（1）按图1所示电路图连接实物图2。
（2）若滑动变阻器有甲“20Ω1A”、乙“5Ω2A”两种规格，本实验应选用__________ （填“甲”或“乙”）。
图1 图2 解析：题中隐含着电表量程的选取和滑动变阻器的选用问题。
本实验的目的是测定小灯泡的额定功率，由题设中的“小灯泡的额定电压为3.8V，估计小灯泡的额定功率不超过1.2W”可知，当小灯泡两端的电压等于额定电压时，电路中的电流约是I=P/U=1.2/3.8=0.32（A）。
滑动变阻器接法与大小选择分析
滑动变阻器接法与大小选择分析滑动变阻器接法与大小选择分析写在前面：电学实验中关于滑动变阻器选择基本上是每次必考，现将选择的方法汇总如下。
一、滑动变阻器选择的总体要求滑动变阻器在电路中的功能是调节电路，按其连接方式分为限流式和分压式，不论以哪种方式连接对其总体要求都是：（1）电路中测量部分电压（电流）随滑动变阻器变化尽量接近线性关系，这样才能保证电路测量部分电压（电流）随滑动变阻器的调节而出现连续较大变化。
（2）确保电路安全、操作简便。
二、滑动变阻器接法选择滑动变阻器接法有分压式和限流式两种，相对而言限流式接法较简单，分压式接法必备以下三条之一。
1.实验中要求电压从0开始连续可调只有分压式接法满足此要求，而在限流式接法中，待测部分的电压无法从0开始调节。
主要是描绘元件的伏安特性曲线。
2.待测电阻的阻值比滑动变阻器的总电阻大得多在这种情况下若采用限流式接法，在滑动变阻器调节中待测电阻上的电压变化幅度太小，不利于多次测量求平均值，此时应改用分压式接法。
一般待测电阻都很大，至少kΩ级。
3.若采用限流式接法，当滑动变阻器全部接入电路时，待测电阻上的电压、电流超过电表量程或待测电阻的额定值电压变化幅度却很小，不便于取多组有明显差别的数据多次测量；而当滑动变阻器与待测电阻比值越大时，虽然待测电阻上的电压变化幅度很大，但滑动变阻器先移动较长距离电压变化幅度较小，而后移动很小距离电压却急剧上升，这在实验操作中是难以控制待测电阻取适当电压的；而当滑动变阻器与待测电阻阻值相接近时，待测电阻上电压随滑动变阻器调节距离变化接近线性关系，且待测电阻上的电压变化幅度较大。
因此，限流式电路中滑动变阻器的阻值应选用阻值与待测电阻相接近的。
四、滑动变阻器初态调节滑动变阻器在电路中的功能是调控待测部分电压电流，为保证安全起见，一般要求初始状态待测部分电压电流最小，实验时通过调节滑动变阻器来逐渐增大待测部分电压电流。
因此，滑动变阻器限流式接时滑动变阻器与待测部分是串联系关系，滑动变阻器初状态应调到最大；滑动变阻器分压式接时其初状态分压部分电阻应调节到最小0，也就是此时待测部分电压、电流从0开始最安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、在伏安法测电阻、测量电源电动势内电阻实验中，选择滑动变阻器的最大值为待测电阻的2-5倍，采用限流电路。
2、在伏安法测电阻、描绘小灯泡伏安特性曲线实验中，选择滑动变阻器的最大值比待测电阻小，采用分压电路。
3、用半偏法测电流表内阻的实验中，选择滑动变阻器的最大值为待测电阻的100倍以上，采用限流电路。
分压法所用滑动变阻器的阻值要小一些；限流法所用滑动变阻器的阻值大一些.
如果被测电阻阻值较大,则与电流表串联时对电阻影响小,用分压法.
如果被测电阻阻值较小,则与电流表串联时对电阻影响大,用限流法。
测用电器电阻时，可以选取限流式和分压式。
如果选取限流式接法，就是让滑动变阻器的量程和电阻的阻值差不多（调整滑动变阻器时电流有明显的变化）；如果选取分压式接法，就让滑动变阻器的量程远远小于被测电阻的阻值（分压的时候可以成比例的变化）
选取滑动变阻器时关键是要比较滑动变阻器和被测电阻之间的关系。
原则上是滑动变阻器电阻的阻值越小越好。
电阻太大的话，电压受负载影响较大；电阻太小的话，消耗电流太大，发热严重。
