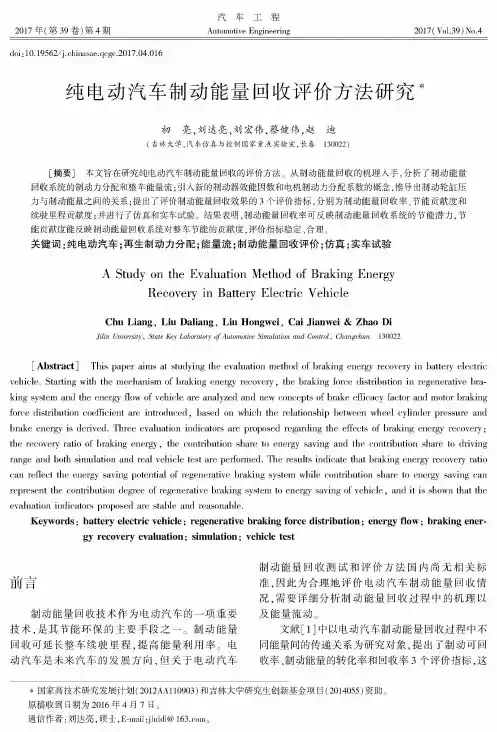

纯电动汽车制动能量回收评价与试验方法研究_初亮

制动能量回收技术现状及发展趋势

研究生课程考核试卷（适用于课程论文、提交报告）科目：汽车技术现状及发展趋势教师：贺岩松姓名：赵金龙学号：20110702218 专业：车辆工程类别：学术上课时间：2011年11月至2011年11月考生成绩：阅卷评语：阅卷教师(签名) 重庆大学研究生院制

再生制动技术现状及发展趋势摘要随着新能源危机的加剧，混合动力汽车和纯电动汽车已经成为新一代汽车的发展方向，而再生制动技术作为混合动力汽车和电动汽车的一向重要节能技术，已经得到越来越大的重视。再生制动技术使汽车在制动过程中将一部分动能转化为电能并储存在储能装置中，实现了制动减速时的能量再利用。本文对再生制动的工作原理、技术发展现状进行了详细的阐述，并提出日后的发展趋势。关键词：制动能量；制动能量回收；发展现状 Regenerative Braking Technology Status and Development Trends ABSTRACT With the new energy crisis intensifies, hybrid vehicles and pure electric vehicles has become the new direction of next generation car, and regenerative brakingtechnology as an important energy-saving technology for hybrid vehicles and electric cars has been paid more and more attention.During braking, part of the kinetic energywill be turn into electrical energy by regenerative braking technology so that we can achieve the energy re-use when the car speed is brakingdeceleration .In this paper, regenerative braking technology works and research status has been elaborated in detail and proposed the future development trend. Key words:Braking energy; Energy regeneration and use; Research status

纯电动汽车制动能量回收技术

纯电动汽车制动能量回收技术 Document number：PBGCG-0857-BTDO-0089-PTT1998

纯电动汽车制动能量回收技术电动汽车制动能量回收技术是利用汽车在踩动刹车进行减速时将制动效能转变为电能储存并回收到电池当中，摩擦能量没有被浪费掉而是变相扩充了电池的容量，增加了纯电动汽车的续航里程，并且减少了刹车系统耗材的磨损。电动汽车在“新能源”话题备受瞩目的今日已经不是个陌生词语，但是电动汽车的历史比大多数人想像得要长很多。1896年还推出了为电动车换电的服务，也就是我们今天所说的“充电桩”的雏形[仇建华，张珍，电动汽车制动能量回收方式设计[J].上海汽车.2012，12.]；在十九世纪末二十世纪初的交通大变革中，电动汽车作为一种新型事物快速成长但又迅速陨落。有社会环境的影响也有自身条件的限制。目前常见的纯电动汽车，其动力电池组、电池变换器和电动机之间为电气连接，电动机、减速器和车轮之间为机械连接。纯电动汽车制动能量回收技术研究背景 ?动车从登上历史的舞台开始，续航性能如何提升一直是人们争议很大的点。从根本上来说，续航能力可以通过

改进蓄能和驱动方式来提高，除此之外，制动能量回收也是重要的方式之一。制动能量回收，简单来说，就是把电动汽车的电机组中无用的部分、不需要的部分，甚至有害的惯性转动带来的动能转化为电能，并返回给蓄电池，与此同时产生制动力矩，使电动机快速停止惯性转动，这整个过程也就成为再生制动过程[叶永贞，纯电动汽车制动能量回收系统研究[D].山东：青岛理工大学，2013.]。电动汽车发展至今，已有大部分安装了类似装置以节约制动能，经过研究发现，在行驶路况频繁变化的路段，制动能量回收技术可以增加20%左右的续驶里程。制动能量回收方法制动能量回收方法有常见三种：飞轮蓄能。特点：①结构简单；②无法大量蓄能。液压蓄能。特点：①简便、可大量蓄能；②可靠性高。蓄电池储能。特点：①无法大量蓄能②成本太高。电动汽车制动能量回收系统的结构无独立发电机的制动能量回收系统。①前轮驱动制动能量回收系统；②全轮驱动能量回收制动系统。有独立发电机的制动能量回收系统。系统传动方式

纯电动汽车制动能量回收技术

制动能量回收系统研究[D].山东：青岛理工大学，2013.]。电动汽车发展至今，已有大部分安装了类似装置以节约制动能，经过研究发现，在行驶路况频繁变化的路段，制动能量回收技术可以增加20%左右的续驶里程。制动能量回收方法制动能量回收方法有常见三种：飞轮蓄能。特点：①结构简单；②无法大量蓄能。液压蓄能。特点：①简便、可大量蓄能；②可靠性高。蓄电池储能。特点：①无法大量蓄能②成本太高。电动汽车制动能量回收系统的结构无独立发电机的制动能量回收系统。①前轮驱动制动能量回收系统；②全轮驱动能量回收制动系统。有独立发电机的制动能量回收系统。系统传动方式液压混合动力系统的系统传动方式有四种：串联式；并联式；混联式；轮边式。串联式混合动力驱动系统。串联式混合动力驱动系统，动力源有：发动机和高压蓄能器。这种方式只适合整车质量小、车速不能过高的小型公交车等。并联式混合动力驱动系统。并联式混合动力驱动系统动力源是发动机和高压蓄能器。但并联式车辆在制动能量再生系统不工作或出故障时可以由发动机单独直接驱动车辆。并联式系统的驱动路线有两条，一条是由发动机传给变速器，

纯电动汽车制动能量回收系统技术方案研究精选.

纯电动汽车制动能量回收系统技术方案研究 1、研究制动能量回收的背景和意义在电动汽车研究中,如何研制高性能储能设备、如何提高能量利用率,是所有研究中比较重要的两个方面。尽管蓄电池技术发展迅速,但受经济性、安全性等因素制约,难以在短时间内实现重大突破。因此如何提高电动汽车的能量利用率是一个非常关键的问题。研究制动能量再生对提高电动汽车的能量利用率非常有意义。汽车在制动过程中,汽车的动能通过摩擦转化为热量消耗掉,大量的能量被浪费掉。据有关数据研究表明,在几种典型城市工况下,汽车制动时由摩擦制动消耗的能量占汽车总驱动能量的50%左右。这对于改善汽车的能量利用效率、延长电动汽车的行驶里程具有重大意义。国外有关研究表明,在较频繁制动与起动的城市工况运行条件下,有效地回收制动能量,电动汽车大约可降低15%的能量消耗,可使电动汽车的行驶距离延长10%~30%。因此,对电动汽车制动能量进行回收,意义如下:在当前电动汽车电池储能技术没有重大突破的条件下,回收电动汽车制动能量可以提高电动汽车的能量利用率,增加电动汽车的行驶距离;机械摩擦制动与电制动结合,可以减少机械摩擦制动器的磨损,延长制动器使用寿命,节约生产成本;分担传统制动器部分制动强度,减少汽车在繁重工作条件下(例如长下坡)制动时产生的热量,降低了制动器温度,提高

了制动系统抗热衰退的能力,提高了汽车的安全性和可靠性。电动汽车再生制动的基本原理是:通过具有可逆作用的电动机/发电机来实现电动汽车动能和电能的转化。在汽车减速或制动时,可逆电机以发电机形式工作,汽车行驶的动能带动发电机将汽车动能转化为的电能并储存在储能器(蓄电池或超级电容)中;汽车起步或加速时,可逆电机以电动机形式工作, 将储存在储能器中的电能转化为机械能给汽车。2、国内外制动能量再生领域研究状况美国Texas A&M大学:Yimin Gao 提出了评价制动能量回收效率的三种制动力分配控制策略,在此基础上建立了纯电动汽车的制动能量仿真实验模型,针对不同的制动强度进行了仿真实验。YImin Gao和Mehrdad Ehsani提出了一种基于制动能量回收系统的纯电动汽车和混合动力汽车ABS系统的控制策略,通过精确设计电机制动力门限值,使得再生制动系统与ABS系统可兼容工作。Wicks 等建立了城市客车在市区行驶循环工况下的数学模型,研究再生制动系统的节能效果。Hongwei Gao等提出了混合动力汽车基于开关磁阻电机再生制动的神经网络控制系统,并在行驶循环工况下进行了能量回收效率的分析。Panagiotidis等建立了并联式混合动力汽车的再生制动模型,对再生制动的效果进行仿真计算和影响因素的分析比较。Hoon Yeo采用Ⅰ曲线作为前后制动力分配策略,但是该分配策略加大了后轮制动器制动力,减小了电机制动力,从而降低了能量回收率,增

电动汽车制动能量回收控制策略的研究

摘要：电动汽车的驱动电机运行在再生发电状态时，既可以提供制动力，又可以给电池充电回收车体动能，从而延长电动车续驶里程。对制动模式进行了分类，并详细探讨了中轻度刹车时制动能量回收的机制和影响因素。提出了制动能量回收的最优控制策略，给出了仿真模型及结果，最后基于仿真模型及ＸＬ型纯电动车对控制算法的效果进行了评价。关键词：制动能量回收电动汽车镍氢电池Simulink模型电动汽车（ＥＶ）的研究是在环境保护问题及能源问题日益受到关注的情况下兴起的。在ＥＶ性能提高并逐步迈向产业化的过程中，提高能量的储备与利用率是迫切需要解决的两个问题。尽管蓄电池技术有了长足进步，但由于受安全性、经济性等因素的制约，近期不会有大的突破。因此如何提高ＥＶ能量利用率是一个非常关键的问题。制动能量回收问题对于提高ＥＶ的能量利用率具有重要意义。电动汽车采用电制动时，驱动电机运行在发电状态，将汽车的部分动能回馈给蓄电池以对其充电，对延长电动汽车的行驶距离是至关重要的。国外有关研究表明，在存在较频繁的制动与起动的城市工况运行条件下，有效地回收制动能量，可使电动汽车的行驶距离延长百分之十到百分之三十。目前国内关于制动能量回收的研究还处在初级阶段。制动能量回收要综合考虑汽车动力学特性、电机发电特性、电池安全保证与充电特性等多方面的问题。研制一种既具有实际效用、又符合司机操作习惯的系统是有一定难度的。本文对上述问题作了一些积极的探索，并得出了一些有益的结论。１制动模式电动汽车制动可分为以下三种模式，对不同情况应采用不同的控制策略。１.１急刹车急刹车对应于制动加速度大于２ｍ／ｓ２的过程。出于安全性方面的考虑，急刹车应以机械为主，电刹车同时作用。在急刹车时，可根据初始速度的不同，由车上ＡＢＳ控制提供相应的机械制动力。１.２中轻度刹车中轻度刹车对应于汽车在正常工况下的制动过程，可分为减速过程与停止过程。电刹车负责减速过程，停止过程由机械刹车完成。两种刹车的切换点由电机发电特性确定。１.３汽车长下坡时的刹车汽车长下坡一般发生在盘山公路下缓坡时。在制动力要求不大时，可完全由电刹车提供。其充电特点表现为回馈电流较小但充电时间较长。限制因素主要为电池的最大可充电时间。由于电动汽车主要工作在城市工况下，所以本文将研究重点放在中轻度电刹车上。２制动能量回收的约束条件实用的能量回收系统应满足以下要求：(１)满足刹车的安全要求，符合驾驶员的刹车习惯。刹车过程中，对安全的要求是第一位的。需要找到电刹车和机械刹车的最佳覆盖区间，在确保安全的前提下，尽可能多地回收能量。具有能量回收系统的电动汽车的刹车过程应尽可能地与传统的刹车过程近似，这将保证在实际应用中，系统有吸引力，可以为大众所接受。（２）考虑驱动电机的发电工作特性和输出能力。电动汽车中常用的是永磁直流电机或感应异步电机，应针对不同的电机的发电效率特性，采取相应的控制手段。（３）确保电池组在充电过程中的安全，防止过充。电动汽车中常用的电池为镍氢电池、锂电池和铅酸电池。充电时，避免因充电电流过大或充电时间过长而损害电池。由以上分析可得能量回收的约束条件：（１）根据电池放电深度的不同，电池可接受的最大充电电流。（２）电池可接受的最大充电时间。（３）能量回收停止时电机的转速及与此相对应的充电电流值。本项目原型车为ＸＬ型纯电动车，驱动采用异步交流电机，额定功率为２０ｋＷ，峰值功率为６０ｋＷ，额定转矩为５３Ｎｍ，峰值转矩为２９０Ｎｍ，持续输出三倍额定转矩时间不小于３０ｓ，额定转速为３６００ｒ／ｍｉｎ，最高转速为９０００ｒ／ｍｉｎ。蓄电池采用２４节１００Ａｈ镍氢电池，其瞬时充电电流可达１．５Ｃ（Ｃ为电池放电倍率），即１５０Ａ。在充电电流为０．５Ｃ时，可持续安全充电。实验表明，在电机转速为５００ｒ／ｍｉｎ时，充电电流小于６Ａ。可设此点为电刹车与机械刹车的切换点。３制动能量回收控制算法３．１制动过程分析经推导可得，一次刹车回收能量Ｅ＝Ｋ１Ｋ２Ｋ３（ΔＷ－ＦｆＳ）。特定刹车过程中，车体动能衰减ΔＷ为定值。特定车型的机械传动效率Ｋ１和滚动摩擦力Ｆｆ基本上是固定的。对蓄电池来说，制动能量回收对应于短时间（不超过２０ｓ）、大电流（可达１００Ａ）充电，因此能量回收约束条件（２）可忽略，充电效率Ｋ３也可认为恒定。对于电机来说，在制动过程

新能源电动汽车回收系统

现代汽车电子技术题目：电动助力转向系统摘要本文从全球环境污染和能源短缺等严峻问题阐述了发展电动汽

车的重要性和必要性，着重分析概括了电动汽车制动能量回收系统的研究现状关键字电动汽车制动能量回收系统 1 引言目前，普通燃油汽车在国内外仍占据绝大部分汽车市场。汽车发动机燃烧燃料产生动力的同时排放出大量尾气，其成分主要有二氧化碳（CO2）,一氧化碳（CO）,氮氧化合物(NO X)和碳氢化合物（HC），还有一些铅尘和烟尘等固体细微颗粒物，虽然现代汽车技术已经使汽车尾气排放降到很低，但由于汽车保有量持续高速增加，汽车排放的尾气还是会对人类的生存环境造成很严重的影响，例如近年来不断加剧的温室效应，光化学烟雾，城市雾霾等大气污染现象。内燃机汽车消耗的能源主要来自石油，石油属于不可再生资源，目前全球已探明的石油总量为12000.7亿桶，按现在的开采速度将只够开采40.6年左右，即使会不断发现新的油田，但总会有消耗的一天。全球交通领域的石油消耗占石油总消耗的57%，由于汽车的保有量持续快速增长（主要来自发展中国家），到2020年预计这一比例将达到62%以上，2010年我国的石油对外依存度已达到53.8%，到2030年预计这一比例将达到80%以上，可见石油资源的短缺将会直接影响我国的能源安全，经济安全和国家安全，不利于我国长期可持续的发展，因此探索石油以外的汽车动力能源是21世纪迫切需要解决的问题。电动汽车具有无污染，已启动，低噪声，易操纵等优点，相关的技术研究已趋成熟，是公认的未来汽车的主流。自1997年10底丰田推出混合动力车型Prius 以来，电动汽车越来越受市场的欢迎，近年来不少国内外汽车生厂商已向市场推出不少种类的电动汽车，在混合动力汽车领域，日本的丰田和本田不管从技术研发还是在市场销售，宣传等方面已经走在世界的前列，推出了诸如Pius，Insight，Fit，Civic 等量产化混合动力车型，其他国外汽车制造商在本田和丰田之后也相继推出相应的车型，例如宝马3系，5系，7系，8系都推出了相应的混合动力车型，大众途锐的混合动力版，特斯拉推出的MODEL S 纯电动车，国内汽车生产商比亚迪在电动汽车领域已经走在前列，相继推出包含“秦”在内的许多种混合动力车型。

车辆制动能量回收

低碳世博，能源再利用—— 基于超级电容的城市轨道车辆制动能量回收 1 概述由于城市轨道车辆具有运量大、速度快、安全、准点、保护环境、节约能源和用地等特点，世界各国普遍认识到，解决城市交通问题的根本出路在于优先发展以轨道交通为骨干的城市公共交通系统。随着我国经济的高速发展、城市化进程的不断加快，城市轨道交通将在我国城市公共交通运输中占有越来越越重要的地位。到目前为止我国已有北京、上海、广州、深圳、武汉等城市已经运行，截至2009年9月，我国有27个城市正在筹备建设城市轨道交通，其中22个城市的轨道交通建设规划已经获得国务院批复。至2015年，北京、上海、广州、深圳等22个城市将建设79条轨道交通线路，总长度为2259.84公里，计划总投资8820.03亿元。城市轨道交通列车的特点就是线路的站间距短，列车运行时频繁地起动、制动，基本上在列车达到最高速时很快就会制动。目前,我国地铁列车大都采用接触网/轨直流供电, 牵引系统大都是变压变频的交流传动系统。列车牵引时从电网吸收能量，制动时采用反馈制动把制动能量反馈回电网, 根据经验，地铁再生制动产生的能量除了一定比例（一般为20%～80%，根据列车运行密度和区间距离的不同而异）被其他相邻列车吸收利用外，剩余部分将主要被列车的吸收电阻以发热的方式消耗掉或被线路上的吸收装置吸收。当列车发车密度较低时，再生能量被其他车辆吸收的概率将大大降低。资料表明，当列车发车间隔大于10 min 时，再生制动能量被吸收的概率几乎为零，此时绝大部分制动能量将被车辆吸收电阻吸收，变成热能并向四外散发，这必将使隧道和站内的温度升高。目前国内城市轨道交通在地面采用电阻能耗吸收装置处理列车运行过程中的再生能量，这不仅浪费能量，而且也增加了站内空调通风装置的负担，并使城轨建设费用和运行费用增加。如能将这部分能量储存再利用，这些问题将迎刃而解。 2 可行性分析城市轨道交通车辆制动能量是否具有回收的可行性，需要对制动能量进行合理计算，并根据其大小确定制动能量是否具有实际回收价值。现以一列上海轨道交通2号线6节车辆编组为例（4节动车，2节拖车），设轨道车辆的制动初速度为70km/h (V1) ，制动末速度为8km/h (V2），M为车辆和载客质量，则利用公式（1）计算电制动能量。（1）

关于制动能量回收

第一篇章：制动能量回收系统简介制动能量回收系统定义制动能量回收系统是指一种应用在汽车或者轨道交通上的系统，能够将制动时产生的热能转换成机器能、并将其存储在电容器内，在使用时可迅速将能量释放，又名MINI Clubman。MINI Clubman从一开始就凭借独特的概念，外向的设计以及别具魅力的发动机脱颖而出，为新一代MINI开发的三款高技术发动机确保了无时不在的运动驾驶乐趣和非凡的高效。而且MINI Clubman的所有发动机当然也标准装备了2008年车型为最大降低燃油消耗量而推出的全部新技术。制动能量回收系统的优点这些智能技术提高了发动机的效率，适度降低了耗油量，同时也进一步提高了驾驶乐趣。这里一个很好的例子就是制动能量回收系统，能源管理系统确保发动机的输出功率主要被转化成为驱动力，只有在应用制动时或发动机处于超速状态时才会转化成电能供车载系统使用。为了达到这个效果，发电机会在发动机输出功率，即加速或牵引汽车时自动与发动机脱离。因此，传统模式下发电机消耗和从汽车那里获得的动力现在全部用以实现更快更具动态的加速。因为在MINI回到超速状态或驾驶者应用制动时，发电机就会再次启动，从而确保车载系统能够得到充足的电力供应。制动能量回收问题解决方案可以通过在发动机与电机之间设置在车辆减速时，使发动机停止输出功率而得以解决。但制动能量回收还涉及到混合动力车的液压制动与制动能量回收的复杂平衡或条件优化的协调控制。那么，为什么可以通过驱动电机能够回收车辆的运动能量呢？概要地说，其原因就是电机工作的逆过程就是发电机工作状态。一般电学基础理论早已阐明，表示电机驱动的工作原理是Fleming（英籍工程师佛莱明）的左手定则，而表示发电原理的则

电动车制动能量回收.

电控制动是趋势谈电动车制动解决方案 [汽车之家技术] 围绕电动车的话题更多的集中在续航里程、电池类型、充电方式及时间等一些使用的问题上，今天我们来聊聊别的话题，电动技术在代替了传统动力技术后，引发的变革确实是巨大的，这也影响到了车辆的技术开发，制动系统就是要谋变的其中一环。图中所示为传统制动系统，驾驶员控制踏板，与踏板相连的是真空助力器，它负责将驾驶员施予踏板的力放大并推动主泵活塞进行制动压力，最后，制动分泵由活塞推动制动片夹紧制动盘，从而实现制动力。这里面涉及到一个很重要的部件——真空助力器，如果它的工作状态不好，驾驶员踩制动踏板时就会觉得很硬，没有经验的驾驶员就会误以为没有制动功能了。而真空助力器的真空环境是由发动机提供的，较为传统的方式是从进气歧管处引出一根气管通向真空助力器，为了确保真空环境的稳定性，有些发动机还专门为

真空助力器设计了一个由凸轮轴驱动的机械真空泵，在此之前，还有厂商用电子真空泵来弥补“真空”。传统动力汽车，制动系统可以从发动机处获得真空源从而让真空助力器为驾驶员提供辅助作用，那电动车的动力系统不具备制造真空的能力，制动助力的问题将如何解决？解决这个问题现在有两种模式，一种是在现有的结构基础上去解决真空源的问题，另一种则是采用新的技术原理，彻底舍弃真空在制动系统中的用途，重新设计制动系统技术结构。不仅是汽车行业，在各行各业面临新老更替时都少不了这样的做事逻辑。 ● 利用现有基础进行技术改进利用现有结构基础进行技术改进的方式是目前绝大多数厂商在新能源车中采用的方式，原有的真空助力器以及相关管路得到保留，管路的另一端连接的电子真空助力泵，当传感器监测到助力器真空度不足时，电子真空泵开始工作维持真空环境，通过这样的方式，确保真空助力器能够像原先一样为驾驶员提供辅助作用。不过，这样的电子真空助力泵的噪音较大，此外更重要的是，电子真空泵的工作稳定性以及寿命都不太适合当做主要及唯一的真空源供应部件（原先在传统汽车上，它只是辅助维持真空环境）。显然，这样的方案是来自传统的汽车研发理念，而并非是站在新能源车的开发角度来解决问题。 ● 舍弃真空在制动系统中的用途

制动能量回收系统

制动能量回收系统目录概述制动能量回收系统又名Braking Energy Recovery System:是指一种应用在汽车或者轨道交通上的系统，能够将制动时产生的热能转换成机器能、并将其存储在电容器内，在使用时可迅速将能量释放，制动能量回收原理制动能量回收是现代电动汽车与混合动力车重要技术之一，也是它们的重要特点。在一般内燃机汽车上，当车辆减速、制动时，车辆的运动能量通过制动系统而转变为热能，并向大气中释放。而在电动汽车与混合动力车上，这种被浪费掉的运动能量已可通过制动能量回收技术转变为电能并储存于蓄电池中，并进一步转化为驱动能量。例如，当车辆起步或加速时，需要增大驱动力时，电机驱动力成为发动机的辅助动力，使电能获得有效应用。一般认为，在车辆非紧急制动的普通制动场合，约1/5的能量可以通过制动回收。制动能量回收按照混合动力的工作方式不同而有所不同。比如在丰田普锐斯混合动力车上，车辆运动能量能够通过液压制动和能量回收制动的协调控制回收。但在本田Insight混合动力车上，由于发动机与驱动电机连接，所以不能够消除发动机制动。因此，在制动时发动机全部气门关闭，以消除泵气损失，而只存在发动机本身的纯粹的机械摩擦损失。在发动机气门不停止工作场合，减速时能够回收的能量约是车辆运动能量的1/3。通过智能气门正时与升程控制系统使气门停止工作，发动机本身的机械摩擦(含泵气损失)能够减少约70%。回收能量增加到车辆运动能量的2/3。制动能量回收液压制动协调控制的概况制动能量回收问题解决方案可以通过在发动机与电机之间设置离合器，在车辆减速时，使发动机停止输出功率而得以解决。但制动能量回收还涉及到混合动力车的液压制动与制动能量回收的复杂平衡或条件优化的协调控制。那么，为什么可以通过驱动电机能够回收车辆的运动能量呢？概要地说，其原因就是电机工作的逆过程就是发电机

列车再生制动能量回收的方法及分析

列车再生制动能量回收的方法及分析城市轨道交通是耗电大户。而如何高效利用电能是目前城市轨道交通节能技术的关键问题。车辆在运行过程中，由于站间距一般较短，因此要求起动加速度和制动减速度比较大，并具有良好的起动和制动性能。城轨交通供电系统一直采用二极管整流技术实现交流电源到直流牵引电源的转换，特别是采取24脉波整流技术后，与电网的谐波兼容问题得到较好地解决。该技术虽然可以较好地满足车辆牵引取流的需求，但是此类系统存在以下问题：（1）只能实现能量的单向流动，对于需要频繁起动和制动的地铁、轻轨等交通工具，制动能量的回收有着很大的潜力。车辆再生制动产生的反馈能量一般为牵引能量的30％甚至更多。而这些再生能量除了按一定比例(一般为20％～80％，根据列车运行密度和区间距离的不同而异)被其它相邻列车吸收利用外，剩余部分将主要被车辆的吸收电阻以发热的方式消耗掉或被线路上的吸收装置吸收。如果在一列地铁列车刹车时附近没有其他列车加速运行，那它所回馈的电能中只有30％～50％能被再次利用(尤其是在低电压、高电流的网络系统里)。如果当列车发车的间隔大于10 min时，再生制动能量被相邻列车吸收重新利用的概率几乎为零。（2）由于制动电阻的发热引发站台和地下隧道热量积累、温度上升，某些城轨系统隧道温度高达50℃，不得不加大通风设备的容量，造成严重的二次能耗；（3）对于车载制动电阻模式制动电阻增加车体自重造成的电能消耗十分可观；（4）牵引网上同时在线运行的车辆有十几对甚至几十对，负荷的变化造成牵引网压波动严重，不利于车辆平稳、可靠运行。可见车辆的制动能量至今还是一种没有被很好地开发利用的能量。目前,在我国大力提倡节能降耗的形势下，城轨供电系统的发展进度已滞后列车车辆技术的发展，多个待建的城市轨道线路，如无锡、苏州、长沙、西安、深圳和广州等多条线路，都提出了对现有牵引供电系统进行技术改造的需求或者是寻求更好的储能装置去回收这些多余的再生能量。再生制动能量循环利用主要有储能和逆变两种方式:储能所采用的技术主要有蓄电池储能、电容储能、飞轮储能3种;而能量回馈所采用的技术主要是逆变至中压网络和低压网络两类。首先介绍储能型回收装置 (1)蓄电池储能蓄电池储能系统如图所示，该装置是将制动能量吸收到电池介质中，当供电区间有列车需要取流时，再将所储存的能量释放出去，由于蓄电池本身的特点充放电电流小，瞬间不能大功率充放电，所以该装置体积较大电池处于频繁充放电状态将影响其使用寿命，储能容量相对较少。

制动工况对对电动汽车制动回收能量影响的分析3

制动工况对电动汽车制动能量回收影响分析前言随着能源和环境问题日益突出，电动汽车已成为替代传统内燃机汽车的最佳选择。受限于当前技术条件，电动汽车续驶里程普遍较短，电动汽车节能技术成为电动汽车研究的重要方面，其中再生制动作为电动汽车节能主要手段，受到国内外学者广泛关注[1-2]。设计阶段的电动汽车结构和动力系统设计、运行阶段的控制策略和制动工况等都是影响再生制动能量回收效果的因素[3]。目前，制动工况方面的分析研究，多集中对制动工况进行解耦，分别研究制动初速度和制动强度对制动回收能量效果的影响[4-6]，并未综合分析制动工况各因素影响能量回收效果之间的耦合关系，或分析制动强度与制动初始速度对能量回收效果贡献大小。制动工况分为两种，单次制动工况和循环制动工况[7]，循环制动工况多用在试验条件下对电动车性能测试，日常驾驶中更多应用的是单次制动工况。单次制动工况为本文研究工况，其影响因素包含两个方面：制动强度(z )和制动初速度。本文以较为普遍的集中电机前轴驱动电动汽车为研究对象，采用制动稳定性较好的理想制动力分配策略，利用Matlab/Simulink 与Isight 建立联合仿真平台，对由制动初速度和制动强度组成的连续设计空间进行试验设计(DOE)。采用最优拉丁超立方设计(Optimal latin hypercube design ，OptLHD)对连续设计空间进行采样，分析制动回收能量与制动初速度和制动强度之间的关系，分析制动工况对制动能量回收的主效应和交互效应，和影响制动能量回收的主次因素。 1制动能量回收影响因素分析再生制动时受各种阻力损耗、摩擦制动器消耗、电机和电池工作特性和效率、相关部件工作效率等方面的影响，未能将制动动能完全转化为电能存储在蓄电池中。综上各方面将主要因素分为一下三类： (1)影响制动总能量的因素，制动总能量计算公式为()222 1e s v v m E -=（式中，E 为制动总能量，kJ ；m 为电动车整备质量，kg ；s v 和e v 分别为为车辆制动初始和终止速度，1s m -?），得出影响因素主要是制动初速度、电动汽车整备质量等。 (2)影响可回收能量的因素，如制动强度、车辆结构（滚动阻力消耗、空气阻力消耗等）、制动力分配策略（摩擦制动损耗）等。 (3)影响再生制动回收能量的因素，如驱动系统布置、电机和电池工作特性、传动系统特性、各部件及传递线路损耗、控制器损耗等。以上影响因素主要归为四个方面：车辆结构、动力系统结构、制动工况、制动控制策略，在设计阶段车辆结构、动力系统结构和控制策略确定后，制动工况成为可根据驾驶员主观操纵的影响再生制动能量回收效果的唯一因素。 2仿真模型与验证 2.1理想再生制动力分配策略本文采用文献[8]中制定的理想制动力分配策略。理想再生制动力分配策略可以保证前后轴制动力得到合理分配，制动稳定性好，该策略包含制动力在前后轴的分配及在电机制动力与摩擦制动力之间的分配两部分。分配电机制动力和摩擦制动力时要优先利用电机制动力，不足部分再由摩擦制动力补充。 2.2建立仿真模型使用MATLAB/Simulink 建立整车、电机、电池和控制策略等模型，整车参数如表1所示。

电动汽车制动能量回收控制策略的研究.

电动汽车制动能量回收控制策略的研究2008-01-20 摘要：电动汽车的驱动电机运行在再生发电状态时，既可以提供制动力，又可以给电池充电回收车体动能，从而延长电动车续驶里程。对制动模式进行了分类，并详细探讨了中轻度刹车时制动能量回收的机制和影响因素。提出了制动能量回收的最优控制策略，给出了仿真模型及结果，最后基于仿真模型及ＸＬ型纯电动车对控制算法的效果进行了评价。关键词：制动能量回收电动汽车镍氢电池 Simulink模型电动汽车（ＥＶ）的研究是在环境保护问题及能源问题日益受到关注的情况下兴起的。在ＥＶ性能提高并逐步迈向产业化的过程中，提高能量的储备与利用率是迫切需要解决的两个问题。尽管蓄电池技术有了长足进步，但由于受安全性、经济性等因素的制约，近期不会有大的突破。因此如何提高ＥＶ能量利用率是一个非常关键的问题。制动能量回收问题对于提高ＥＶ的能量利用率具有重要意义。电动汽车采用电制动时，驱动电机运行在发电状态，将汽车的部分动能回馈给蓄电池以对其充电，对延长电动汽车的行驶距离是至关重要的。国外有关研究表明，在存在较频繁的制动与起动的城市工况运行条件下，有效地回收制动能量，可使电动汽车的行驶距离延长百分之十到百分之三十。目前国内关于制动能量回收的研究还处在初级阶段。制动能量回收要综合考虑汽车动力学特性、电机发电特性、电池安全保证与充电特性等多方面的问题。研制一种既具有实际效用、又符合司机操作习惯的系统是有一定难度的。本文对上述问题作了一些积极的探索，并得出了一些有益的结论。１制动模式电动汽车制动可分为以下三种模式，对不同情况应采用不同的控制策略。１.１急刹车急刹车对应于制动加速度大于２ｍ／ｓ２的`过程。出于安全性方面的考虑，急刹车应以机械为主，电刹车同时作用。在急刹车时，可根据初始速度的不同，由车上ＡＢＳ控制提供相应的机械制动力。１.２中轻度刹车中轻度刹车对应于汽车在正常工况下的制动过程，可分为减速过程与停止过程。电刹车负责减速过程，停止过程由机械刹车完成。两种刹车的切换点由电机发电特性确定。

制动工况对对电动汽车制动回收能量影响的分析

制动工况对电动汽车制动能量回收影响分析摘要：为提高再生制动能量回收效果，本文从制动工况角度出发，分析了制动工况对再生制动能量回收效果的影响。制动工况包括制动初速度和制动强度两个因素，通过在Matlab/Simulink 与Isight 建立联合仿真平台，对由制动初速度和制动强度组成的连续设计空间进行试验设计(DOE)，分析两者对制动能量回收效果的影响关系，得到两者对能量回收的贡献率，为驾驶员制动提供指导依据。关键词：电动汽车；再生制动；制动强度；制动初速度；工况分析；前言随着能源和环境问题日益突出，电动汽车已成为替代传统内燃机汽车的最佳选择。受限于当前技术条件，电动汽车续驶里程普遍较短，电动汽车节能技术成为电动汽车研究的重要方面，其中再生制动作为电动汽车节能主要手段，受到国内外学者广泛关注[1-2]。设计阶段的电动汽车结构和动力系统设计、运行阶段的控制策略和制动工况等都是影响再生制动能量回收效果的因素[3]。目前，制动工况方面的分析研究，多集中对制动工况进行解耦，分别研究制动初速度和制动强度对制动回收能量效果的影响[4-6]，并未综合分析制动工况各因素影响能量回收效果之间的耦合关系，或分析制动强度与制动初始速度对能量回收效果贡献大小。制动工况分为两种，单次制动工况和循环制动工况[7]，循环制动工况多用在试验条件下对电动车性能测试，日常驾驶中更多应用的是单次制动工况。单次制动工况为本文研究工况，其影响因素包含两个方面：制动强度(z )和制动初速度。本文以较为普遍的集中电机前轴驱动电动汽车为研究对象，采用制动稳定性较好的理想制动力分配策略，利用Matlab/Simulink 与Isight 建立联合仿真平台，对由制动初速度和制动强度组成的连续设计空间进行试验设计(DOE)。采用最优拉丁超立方设计(Optimal latin hypercube design ，OptLHD)对连续设计空间进行采样，分析制动回收能量与制动初速度和制动强度之间的关系，分析制动工况对制动能量回收的主效应和交互效应，和影响制动能量回收的主次因素。 1 制动能量回收影响因素分析再生制动时受各种阻力损耗、摩擦制动器消耗、电机和电池工作特性和效率、相关部件工作效率等方面的影响，未能将制动动能完全转化为电能存储在蓄电池中。综上各方面将主要因素分为一下三类： (1)影响制动总能量的因素，制动总能量计算公式为()222 1e s v v m E -=（式中，E 为制动总能量，kJ ；m 为电动车整备质量，kg ；s v 和e v 分别为为车辆制动初始和终止速度，1s m -? ），得出影响因素主要是制动初速度、电动汽车整备质量等。 (2)影响可回收能量的因素，如制动强度、车辆结构（滚动阻力消耗、空气阻力消耗等）、制动力分配策略（摩擦制动损耗）等。 (3)影响再生制动回收能量的因素，如驱动系统布置、电机和电池工作特性、传动系统特性、各部件及传递线路损耗、控制器损耗等。以上影响因素主要归为四个方面：车辆结构、动力系统结构、制动工况、制动控制策略，在设计阶段车辆结构、动力系统结构和控制策略确定后，制动工况成为可根据驾驶员主观操纵的影响再生制动能量回收效果的唯一因素。 2 仿真模型与验证 2.1 理想再生制动力分配策略

汽车制动能量回收系统专利(实用新型)

说明书摘要汽车制动能量回收装置，涉及内燃机汽车能量的回收和再利用装置结构。该系统结构包括以下几个部分：①在不影响汽车制动性能的情况下的制动能量回收结构；②能量转换及储存结构；③汽车制动能量回收的缓速结构；④储存能量用于汽车动力转向系统；⑤储存能量用于汽车的制冷空调系统；⑥储存能量用于汽车起步。通过把汽车制动时的能量进行回收，转换为液压能，用于汽车的起步、缓速制动及动力转向，达到汽车节能和环保的目的。汽车制动时的机械能包括汽车制动前的动能和汽车下坡时的势能。本实用新型的能量回收系统适合化工石油类燃料（汽油、柴油、天然气、液化石油气）汽车及醇类燃料汽车等的各类前驱、后驱或全轮驱动的乘用车和商用车辆。

摘要附图

权利要求书 1、一种汽车制动能量回收装置，其特征在于，包括以下结构特征： ①设置汽车制动时的能量转换及回收结构。汽车制动时的能量(汽车制动前的动能和汽车下坡的势能)通过汽车驱动能传递到汽车驱动桥，汽车驱动桥把机械能传递到汽车的传动系统，在汽车传动系统中(如变速器输出轴、变速器中间轴、汽车传动轴或汽车驱动桥的半轴)增设一套机械减速器，本图1仅列举了从变速器输出轴后与减速器相连，减速后将机械能传递到液压变量泵/马达，回收能量时变量泵/马达作为液压泵元件，将汽车制动的机械能转换为液压能，通过液压蓄能器储存起来； ②汽车制动时的缓速装置； ③储存能量用于汽车动力转向系统装置； ④储存能量用于汽车汽车的制冷空调系统； ⑤储存能量用于汽车起步的装置。 2、根据权利要求1所述的汽车制动能量回收装置，其特征在于，在所述结构①通过与汽车传动系统并联一套汽车制动能量回收装置，把汽车制动时的能量(汽车制动前的动能和汽车下坡的势能)通过汽车驱动能传递到汽车驱动桥，汽车驱动桥把机械能传递到汽车的传动系统，在汽车传动系统中(如变速器输出轴、变速器中间轴、汽车传动轴或汽车驱动桥的半轴)增设一套机械减速器，本图1仅列举了从变速器输出轴后与减速器相连，减速后将机械能传递到液压变量泵/马达，回收能量时变量泵/马达作为液压泵元件，将汽车制动的机械能转换为液压能，通过液压蓄能器储存起来。

纯电动汽车ABS制动能量回收讲解

基于自寻优控制的纯电动汽车制动能量回收策略可行性分析倪兰青，南京航空航天大学本课题应从三部分入手，一是汽车建模部分；二是ABS 自寻优控制部分；三是再生制动部分。一：车辆动力学建模（以单轮模型为例） 1.1 单轮车辆模型车辆运动方程：Fx v M -=? 车辆运动方程：Tb Tg Tb rFx I -=-=? ω 车轮纵向摩擦力：=x F μN 其中，M:汽车质量，Fx:轮胎和底面间的附着力，I ：车轮转动惯量，ω：车轮角速度，r:车轮有效半径，Tg:地面制动力矩，Tb ：制动器制动力矩，μ：地面摩擦系数，N ：车轮对地面压力 1.2 轮胎模型 ⑴由于主要研究纵向制动特性,可以选用参数较少并能反映纵向附着系数μb 与滑移率S 关系的Burckhardt 模型。 s c e c s c 31)1(2 --=-μ 式中c1、c2、c3为参考系数,下表给出了其在不同路面条件下的取值及该路面最佳滑移率Sopt 和最大附着系数μmax 。 ⑵双线性模型在一些情况下,为了获得一种解析解,用这种双线形模型来简化轮胎模型, 如下图所示:

c s s h μμ= c g h c h g s s s s --- --= 11h μμμμμ，其中，c s ：最佳滑移率，g μ：滑移率为1时的附着系数:s:车轮滑移率; h μ:峰值附着系数。 1.3 液压制动系统部分液压制动系统包括两部分：一部分是液压传动系统；另一部分是制动器。为进行实时模拟计算，可以建立经验式的l 、2阶模型系统。为简化系统，忽略了电磁阀弹簧的非线性因素及压力传送的延迟，其传递函数为： ) 1(+= TS S K G 式中：K 为系统的增益，K=100；T 为系统时间常数，T=0．01。制动器力学模型描述了制动轮缸压力输入及制动力矩输出间的力学特性。为了简化仿真研究，在进行仿真时假设制动器为理想元件，如果忽略非线性和温度的影响，制动力矩瓦可以看作是制动压力P 的线性函数： Tb=kP 式中：Tb 为车轮制动力矩；k 为制动器制动效能因数(通过试验可以得到)；P 为液压传动系统输出压力。 1.4 滑移率的计算滑移即为汽车制动时出现车轮速度小于汽车车身速度而导致车轮即滚动又滑动的现象。车轮的滑移率定义为： %100?-=v r v ωλ

汽车制动能量回收系统的研究.(DOC)

1绪论 1.1研究背景进入21世纪以来,能源和环境对人类生活、社会发展的影响越来越大。其中,交通工具在给人类带来方便的同时,也给环境造成极大负担。我国大城市的污染已经不能忽视，燃油汽车排放是主要的污染源之一，我国已有16个城市被列入全球大气污染最严重的20个城市之中，我国的汽车拥有量是每1000人平均10辆汽车，但石油资源不足，每年已经进口几万吨的石油，随着经济的发展。假如中国汽车持有量达到现在全球水平—每1000人有110辆汽车，我国汽车持有量成10倍地增加，石油进口就成为大问题，因此我过研究发展电动汽车不是一个临时的短期措施，而是意义重大的、长远的战略考虑。在社会、环境和政治的多方压力下,世界各国制定了一系列严格的法律法规限制尾气排放。为此,交通运输工具的节能减排技术日益突出,车辆的能量回收技术受到充分重视,再生制动技术就是其中一种。在环保方面，人们正在研究使用天然气、电力(包括蓄电池)、核能等汽车，但由于天然气在不同地区的分布不一样及蓄量的限制，电力汽车的电网及道路条件的限制，高能蓄电池的研究还未获得实质性的突破，燃料电池汽车的价格居高不下，氢能及核能汽车的研究及技术还不成熟，使得汽车在这方面的应用受到一定的限制。当今地球资源(包括石油和森林资源)日趋枯竭并受到破坏，据美国《国家地理》杂志报道，全世界现在每天消耗石油8000万桶(每7桶合一吨)。目前全世界已经探明的石油储量约为1．15万亿桶。虽然这比前两年的估计数字增长了10％，但以目前的开采速度计算，地球上的石油储量只够满足全世界石油消费40~50年【1】。汽车工业厂商大量使用以下技术来节省能源和有效利用现有地球资源：采用轻型铝合金材料、减轻汽车的重量、降低汽车行驶阻力、降低燃油消耗、采用电子喷射和电子控制系统，从而提高了能源的利用率和汽车的经济性能和动力性能。从节约资源、资源再生以及环境保护与改善出发，能源的有效利用有很重要的意义，本课题从一个全新的角度来考虑能源的有效利用。 1.2研究的内容及意义 1.2.1研究基础再生制动(Regenerative braking)亦称反馈制动，是一种使用在汽车或铁路列车上的制动技术。普通的制动方法是把车的动能，以摩擦的形式直接转化成热

纯电动汽车ABS制动能量回收

————————————————————————————————作者：————————————————————————————————日期：

c s s h μμ= c g h c h g s s s s --- --= 11h μμμμμ，其中，c s ：最佳滑移率，g μ：滑移率为1时的附着系数:s:车轮滑移率;h μ:峰值附着系数。 1.3 液压制动系统部分液压制动系统包括两部分：一部分是液压传动系统；另一部分是制动器。为进行实时模拟计算，可以建立经验式的l 、2阶模型系统。为简化系统，忽略了电磁阀弹簧的非线性因素及压力传送的延迟，其传递函数为： ) 1(+= TS S K G 式中：K 为系统的增益，K=100；T 为系统时间常数，T=0．01。制动器力学模型描述了制动轮缸压力输入及制动力矩输出间的力学特性。为了简化仿真研究，在进行仿真时假设制动器为理想元件，如果忽略非线性和温度的影响，制动力矩瓦可以看作是制动压力P 的线性函数： Tb=kP 式中：Tb 为车轮制动力矩；k 为制动器制动效能因数(通过试验可以得到)；P 为液压传动系统输出压力。 1.4 滑移率的计算滑移即为汽车制动时出现车轮速度小于汽车车身速度而导致车轮即滚动又滑动的现象。车轮的滑移率定义为： %100?-=v r v ωλ
