土料碾压筑堤压实作业要求
堤防工程土方碾压填筑施工作业指导书
堤防工程土方碾压填筑施工作业指导书1、主题内容及适用范围本作业指导书对水利水电工程中土方碾压填筑的施工工艺进行了规范。
适用于土坝，堤防等碾压土方填筑工程施工。
2、引用标准《碾压式土石坝施工技术规范》《堤防工程施工规范》《水利水电基本建设工程单元工程质量等级评定标准（七）》《堤防工程施工质量评定与验收规程》3 、施工准备对合同及设计文件进行深入具体条件编好施工组织设计。
做好各项技术准备，并做好“四通一平”临建工程，各种设备和器材的准备工作。
导流及引排水工程已完成。
测量放样工作已验收合格，对主要测点已埋设牢固的标架、基石、坝（堤）身放样已按设计预留沉降量。
对土料场进行现场核查，贮量应大于需用量的倍。
土质及天然含水量符合设计要求。
施式机械、试验设备到位，已做防渗体土料碾压试验，基础清理已完成并经过验收。
4 、施工操作要求土料开挖料场开挖前应划定开挖范围，清除树根乱石及妨碍施工的一切障碍物，排除场内积水，开好排水沟。
土料的天然含水量接近施工控制下值时，采用立面开挖，含水量偏大时，采用平面开挖。
当层状土料有需剔除的不合格料层时，用平面开挖，当层状土料允许掺混时，用立面开挖。
冬季施工宜用立面开挖。
取土坑壁应稳定，立面开挖时严禁掏底施工。
铺料防渗体土料铺筑应平行堤轴线顺次进行，分段作业和长度不应小于100m，人工作业时不小于50m。
作业面宜分成铺土、碾压、检验三段，以利流水作业，应分层统一铺土，统一碾压，专人取样检验，严禁出现界沟。
相邻施工段的作业面需均衡上升，若不可避免出现高差时，要以1：3-1：5的斜坡连接。
土料宜用进占法卸料，用推土机或人工铺至规定部位，严禁将砂砾料或其他透水料与粘性土料混杂。
铺土厚度及块置直径限制尺寸如下表：铺土厚度和土块直径限制尽寸表30cm。
通过保持填土面平整，算方上料，及时检测厚度等措施控制铺土厚度。
土厚度允许误差为+0-5cm。
碾压碾压机械行走方向应平行于提轴线。
分段分片碾压时相邻作业面的碾压搭接宽度，平行提轴线方向不应小于，垂直堤线方向不应小于3cm。
堤身填筑碾压施工的程序和技术要求
堤身填筑碾压施工的程序和技术要求一、程序：碾压试验→编报分部工程施工措施计划及开工申请→校测堤轴线、边线，分区界限并撒白灰→验收→上料→摊铺整平→验收→碾压→检测二、技术要求：1.堤身填筑碾压施工开始前，首先应在取土场选取有代表性的土料和类似场地进行碾压试验。
其试验结果报送项目部监理机构和业主审批后执行。
碾压试验结果，及时向项目部编写报审《堤身填筑碾压分部工程施工措施计划》和“分部工程开工申请”。
未得到甲方及监理机构“分部工程开工通知”，不得开工。
2.堤身土体必须分层填筑碾压。
第一层填筑，削高填低，找平堤基面，低洼处厚度不能超过50cm，每层填料前，先必须校测堤轴线、边线和分区界线，并用白灰撒放，以保证堤身断面尺寸符合设计要求。
为互不影响，连续作业，堤身填筑碾压施工应采用“上料、摊铺、碾压、检测”四段分区轮回作业法施工。
其分区长度不应小于100m。
3.上堤土料应经常检测其土质及含水率,已铺土料偏干时，应洒水湿润，含水量偏大时应根据实体情况晾晒。
要严格控制铺土厚度和土块直径，卸料堤面应竖立层厚标尺，铺厚度45cm，误差范围为0~-5cm，土块直径不应大于10cm。
无杂质、杂物、树根捡拾干净，上堤土料摊平后，首先施工单位自检，合格后，填写提身填筑施工质量自检表（堤身填筑施工质量自检表附后），铺料厚度每200m²取一个测点，铺料边线每20m取一个测点。
自检合格后报请项目部质检员复检，西区（桩号SG1+600-SG2+650）质量监督员张小军、侯红录，东区（桩号SG2+650-SG3+500）质量监督员刘平、韩学礼，质量监督员复检合格后报请监理验收，待验收合格后方可开始碾压。
4.必须按照碾压试验确定的碾压参数进行碾压，碾压机械行走方向应平行堤轴线，相邻作业面必须搭接。
搭接碾压宽度，平行堤轴线方向不应小于0.5m。
垂直轴线方向不应小于3m，碾压作业时先稳压两遍，然后强震六遍，采用进退错距法，碾迹搭压宽度应大于10cm，行车碾压速度必须控制在每小时两公里以内，分段填筑，各段应设计标志，以防漏压、欠压和过压，上下层的分段接缝位置应错开，在碾压中若发现局部“弹簧土”、层间光面、层间中空、松土层或剪切破坏等质量问题时，应及时进行处理，并检验合格后，经现场质量员张小军、韩学礼、刘平、侯红录复检，复检合格后，报现场监理验收，验收合格后方可继续施工。
土料碾压筑堤填筑作业应符合要求[工程类精品文档]
![土料碾压筑堤填筑作业应符合要求[工程类精品文档]](https://img.taocdn.com/s3/m/bcac39ebba0d4a7302763a5a.png)
土料碾压筑堤填筑作业应符合要求[工程类精品文档]本文内容极具参考价值,如若有用,请打赏支持,谢谢!【学员问题】土料碾压筑堤填筑作业应符合要求？【解答】1、地面起伏不平时，应按水平分层由低处开始逐层填筑，不得顺坡铺填，堤防横断面上的地面坡度陡于1：5时应，将地面坡度削至缓于1：5.2、分段作业面的最小长度不应小于100m；人工施工时段长可适当减短。
3、作业面应分层统一铺土，统一碾压，并配备人员或平土机具参与整平作业。
严禁出现界沟。
4、在软土堤基上筑堤时，如堤身两侧设有压载平台，两者应按设计断面同步分层填筑严禁先筑堤身后压载。
5、相邻施工段的作业面宜均衡上升，若段与段之间不可避免出现高差时，应以斜坡面相接，并按规定执行。
6、已铺土料表面在压实前被晒干时，应洒水湿润。
7、用光面碾磙压实粘性土填筑层，在新层铺料前，应对压光层面作刨毛处理，填筑层检验合格后因故未继续施工，因搁置较久或经过雨淋干湿交替使表面产生疏松层时，复工前应进行复压处理。
8、若发现局部弹簧土，层间光面，层间中空，松土层或剪切破坏等质量问题时，应及时进行处理，并经检验合格后，方准铺填新土。
9、施工过程中应保证观测设备的埋设安装和测量工作的正常进行，并保护观测设备和测量标志完好。
10、在软土地基上筑堤，或用较高含水量土料填筑堤身时，应严格控制施工速度，必要时应在地基坡面设置沉降和位移观测点，根据观测资料分析结果，指导安全施工。
11、对占压堤身断面的上堤临时坡道作补缺口处理，应将已板结老土刨松，与新铺土料统一按填筑要求分层压实。
12、堤身全断面填筑完毕后，应作整坡压实及削坡处理，并对堤防两侧护堤地面的坑洼进行铺填平整。
以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。
结语：借用拿破仑的一句名言：播下一个行动，你将收获一种习惯；播下一种习惯，你将收获一种性格；播下一种性格，你将收获一种命运。
事实表明，习惯左右了成败，习惯改变人的一生。
【专业知识】堤身土料填筑的技术要求
【专业知识】堤身土料填筑的技术要求【学员问题】堤身土料填筑的技术要求？【解答】（一）堤身压实参数的选定在堤防除险加固工程正式开工以前，应尽量按选择的施工机械安排压实试验，通过试验选定铺土厚度、土块限制尺寸、含水率的适宜范围、压实方法和压实遍数。
（二）堤身土料填筑的技术要求1.含水率的处理（1）低含水率的洒水处理当土料的含水率比施工填筑最优含水率低，可在取土时用雾状水给土料加水，然后将土料堆置在另一处，搁置一定时间，使含水率均匀，即可用于填筑。
（2）高含水率的人工翻晒处理选择适当的场地，用齿耙将土耙碎，坚硬粘土用铁铣切成厚1～2cm薄片，每层深10～20cm，挖后使其相互架空晾晒，待表层稍干即打碎成小于2～3cm的土块，继续翻晒。
表层稍干用铁铣翻动一次，如此反复，直至含水率降低到施工控制含水率范围为止。
2.卸、铺料粘性土料宜用进占法或后退法卸料。
砂砾料卸料高度不宜过大，如发生颗粒分离，应混合均匀。
铺土压实应从最低部位开始，按水平分层向上铺土填筑，不得顺坡铺土填筑，铺土应按选定或由压实试验确定的厚度进行控制，当靠近边坡铺土时，应超出设计边线一定余量，人工铺料宜为10cm，机械铺料宜为30cm.土料的铺填与压实工序应连续进行，以免土料被晒干而影响填筑质量。
对表面已风干的土层，如间隔时间较长，在其上再填新土前应作表面刨毛和洒水湿润。
3.压实（1）机械压实采用机械压实时，碾压机具的行走方向应平行于堤轴线，不宜垂直堤轴线方向碾压。
若以履带式拖拉机或拖拉机带碾滚作为压实机械时，则可采用进退错距法压实工艺，碾迹套压宽度宜大于10cm.若以铲运机、自卸汽车等作为压实机械时，可采用轮迹排压法工艺，轮迹套压宽度宜为3～5cm.分段分片碾压时，相邻两个工作面碾迹的搭接宽度，平行堤轴线方向应大于0.5m，垂直堤轴线方向宜为3～5m.相邻工作面有高差时应以斜坡相接，坡比1：3～1：5，且应湿润、刨毛，对机械碾压不到的死角，应辅以夯具进行夯实。
碾压筑堤工程施工方案
碾压筑堤工程施工方案一、工程概述碾压筑堤工程是水利、交通、土地开发等领域常见的工程类型，主要是通过碾压设备对填筑材料进行压实，达到设计要求的密实度，形成具有一定稳定性和抗渗性的堤坝。
本方案以某碾压筑堤工程为例，对施工过程进行详细阐述。
二、施工准备1. 施工场地：施工前需对场地进行清理，排除杂物、积水等，确保施工场地平整、干燥。
2. 施工材料：根据设计要求，提前准备合格的填筑材料，如土、砂、石等，并进行质量检测。
3. 施工设备：配置足够的碾压设备，如碾压机、推土机、挖掘机等，并确保设备性能良好。
4. 施工人员：组织具备相应资质的施工队伍，对施工人员进行技术培训和安全教育。
5. 施工图纸及技术规范：熟悉施工图纸和技术规范，明确施工要求和安全标准。
三、施工流程1. 堤基处理：根据设计要求，对堤基进行处理，包括清基、排水、防渗等工序。
2. 填筑料铺设：按照设计厚度，将填筑材料均匀铺设于堤基上。
3. 初步碾压：采用碾压机对填筑料进行初步碾压，使其达到一定密实度。
4. 精压整形：采用更高规格的碾压机对填筑料进行精压，使其达到设计要求的密实度和外观。
5. 防渗处理：在筑堤过程中，根据需要进行防渗处理，如铺设防渗土工膜、混凝土防渗墙等。
6. 堤身加固：根据设计要求，对堤身进行加固处理，如加设排水设施、土工织物等。
7. 施工缝处理：在堤身施工过程中，对施工缝进行处理，确保缝隙填充密实，避免渗漏。
8. 质量检测：施工过程中，定期对碾压质量进行检测，确保满足设计要求。
四、施工措施1. 质量控制：严格把控填筑材料的质量，确保施工质量。
2. 进度管理：合理安排施工进度，确保工程按时完成。
3. 安全管理：加强施工现场安全管理，防止安全事故发生。
4. 环境保护：施工过程中，注意保护环境，减少对周边生态的影响。
5. 信息沟通：加强施工现场与各方的沟通，确保施工顺利进行。
五、施工组织1. 项目管理机构：设立项目管理机构，负责对整个施工过程进行组织、协调和管理。

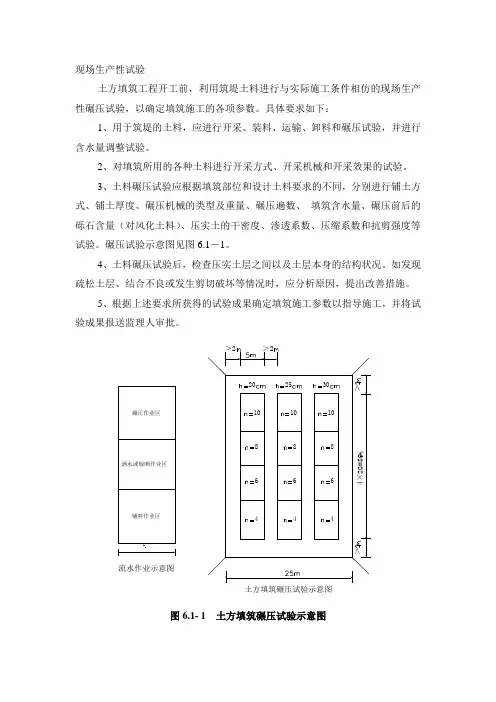

生产性碾压试验
现场生产性试验
土方填筑工程开工前，利用筑堤土料进行与实际施工条件相仿的现场生产性碾压试验，以确定填筑施工的各项参数。
具体要求如下：
1、用于筑堤的土料，应进行开采、装料、运输、卸料和碾压试验，并进行含水量调整试验。
2、对填筑所用的各种土料进行开采方式、开采机械和开采效果的试验。
3、土料碾压试验应根据填筑部位和设计土料要求的不同，分别进行铺土方式、铺土厚度、碾压机械的类型及重量、碾压遍数、 填筑含水量、碾压前后的砾石含量（对风化土料）、压实土的干密度、渗透系数、压缩系数和抗剪强度等试验。
碾压试验示意图见图6.1－1。
4、土料碾压试验后，检查压实土层之间以及土层本身的结构状况。
如发现疏松土层、结合不良或发生剪切破坏等情况时，应分析原因，提出改善措施。
5、根据上述要求所获得的试验成果确定填筑施工参数以指导施工，并将试验成果报送监理人审批。
流水作业示意图
碾压作业区洒水或晾晒作业区铺料作业区土方填筑碾压试验示意图
图6.1- 1 土方填筑碾压试验示意图。
河道堤防工程碾压试验方案
河道堤防工程碾压试验方案取堤段内IOOn1做碾压试验，碾压试验里程是S0+250~S0+350.需做好相关碾压试验的报告，并审批。
堤防工程碾压试验应在开工前完成。
试验所用的土料应具有代表性，并符合设计要求。
试验时采用的机具应与施工时使用的机具的类型、型号相同。
1试验目的(1)检验土料压实后是否能够达到设计压实度值。
(2)检查压实机具的性能是否满足施工要求。
(3)选定合理的施工压实参数：铺料厚度、含水量的适宜范围、压实方法和压实遍数。
2试验场地布置要求(1)碾压试验在堤基范围内进行，试验前应将堤基平整清理，并将表层压实至不低于填土设计要求的密实程度。
(2)碾压试验的场地面积，应不小于20m*30m0(3)选取的碾压试验里程为S0+250~S0+350,位于新建大堤填筑范围内，碾压试验场地面积为20m*100m.将试验场地以长边为轴线方向，划分为IOm*5Om的4组小试验块，分别为一组、二组、三组、四组。
试验场地布置图见图2-1：3试验方法及要求(1)在场地中线(图2-1中轴线)一侧的相连两组小试验块，铺设土质、天然含水量、厚度均匀相同的土料；中线另侧的两组试验小块，土质和土厚均相同，含水量较天然含水量分别增加或减少某一幅度。
⑵铺料厚度按表3-1选取，不再进行比较：表3-1(3)四组试验小块的具体情况见表3-2。
(4)每个试验小块，按预定的计划、规定的操作要求，依据表3-2中的内容，碾压至某遍数后，相应的在填筑面上取样做密度试验。
(5)每个试验小块，每次的取样数应达12个，测定干密度值。
(6)应测定压实后土层厚度，并观察压实土层底部有无虚土层、上下层面结合是否良好、有无光面及剪力破坏现象等，并做记录。
(7)若需要对某参数做多种调控试验时，应适当增加试验次数。
(8)本工程为均质堤，新筑堤，筑堤材料为黏性土，本堤防级别为2级，碾压试验的抽样合格率宜比规定的合格标准压实度合格率85%提高3个百分点,故试验的的抽样合格率为88%o。
土石路堤填筑要求
1、基地处理应满足规范要求，在陡、斜坡地段，土石路堤靠山一侧应按设计要求做好排水和防渗处理。
2、填筑应符合以下规定1）压实机械宜选用自重不小于18t的振动压路机。
2）施工前，应根据土石混合材料的类别分别进行试验路段施工，确定能达到最大压实干密度的松铺厚度、压实机械型号及组合、压实速度及压实遍数、沉降差等参数。
3）土石路堤不得倾填，应分层填筑压实。
4）碾压前应使大粒径石料均匀分散在填料中，石料间孔隙应填充小粒径石料、土和石渣。
5）压实后透水性差异大的土石混合料，应分层或分段填筑，不宜纵向分幅填筑；如确需纵向分幅填筑，应将压实后渗水良好的土石混合料填筑于路堤两侧。
6）土石混合材料来自不同料场，其岩性或土石比例相差较大时，宜分层或分段填筑。
7）填料由土石混合材料变化为其他填料时，土石混合材料最后一层的压实度应小于300mm，该层填料最大粒径宜小于150mm，压实后，该层表面应无孔洞。
8）中硬、硬质石料的土石路堤，应进行边坡码砌。
码砌边坡的石料强度、尺寸及码砌厚度应符合设计要求。
边坡码砌与路堤填筑宜基本同步进行。
软质石料土石路堤的边坡按土质路堤边坡处理。
3、中硬、硬质石料土石路堤质量应符合以下规定：1）施工过程中的每一压实层，可用试验路段确定的工艺流程和工艺参数，控制压实过程；用试验路段确定的沉降差指标，检测压实质量。
2）路基成型后质量应符合规范要求。
4、软质石料填筑的土石路堤，应符合规范要求。
5、土石路堤的外观质量标准：路基表面无明显孔洞；大粒径填石无松动，铁锹挖动困难；中硬、硬质石料土石路基边坡码砌紧贴、密实，无明显孔洞、松动，砌块间承接面应向内倾斜，坡面平顺。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
土料碾压筑堤压实作业要求
下面是给大家带来关于土料碾压筑堤压实作业要求的相关内容，以供参考。
1、施工前应先做碾压试验，验证碾压质量能否达到设计干密度值，方法若已有相似条件的碾压经验也可参考使用
2、分段填筑，各段应设立标志，以防漏压，欠压和过压。
上下层的分段接缝位置应错开。
3、碾压施工应符合规定
4、机械碾压不到的部位，应辅以夯具夯实，夯实时应采用连环套打法，夯迹双向套压，夯压夯1/3，行压行1/3；分段，分片夯实时，夯迹搭压宽度应不小于1/3夯径。
5、砂砾料压实时，洒水量宜为填筑方量的20%-40%；中细砂压实的洒水量，宜按最优含水量控制，压实施工宜用履带式拖拉机带平碾，振动碾，或气胎碾。
第1页共1页。
