稳定流抽水试验规程
抽水试验规范方法及计算公式
观测孔的布置应符合下列要求： (1) 为了计算水文地质参数，在抽水孔的一侧宜垂直地下水的流向布置 2~3 个观测孔。 (2) 为了测定含水层不同方向的非均质性或确定抽水影响半径，可以根据含水层的不同情 况，以抽水孔为中心布置 1~4 条观测线；如有两条观测线，一条垂直地下水流向，另一条宜平行 地下水流向。 (3) 群孔干扰抽水试验和试验性开采抽水试验应在抽水孔组中心布置一个观测孔；为查明相 邻已采水源地的影响，应在连接两个开采中心方向布置观测孔。为确定水位下降漏斗形态和补给 (或隔水)边界，应在边界和外围一定范围内布设一定数量的观测孔。 (4) 多孔抽水孔组的第一个观测孔应尽量避开三维流的影响，相邻两观测孔的水位下降值相 差不小于 0.1 m，最远观测孔的下降值不宜小于 0.2 m，各观测孔应在对数数轴上呈均匀分布。 (5) 在半承压水含水层进行抽水试验时，宜在观测孔附近覆盖层(半透水层或弱含水层)中布 置副观测孔。 (6) 在进行试验性开采抽水试验时，应在水位下降漏斗范围内的重要建筑物附近增设工程地 质、环境地质观测点。
(3) 水温、气温宜 2～4 h 观测一次，读数应准确到 0.5 ℃，观测时间应与水位观测时间相对 应。
4.3.4 恢复水位观测要求
停泵后应立即观测恢复水位，观测时间间隔与抽水试验要求基本相同。若连续 3 h 水位不变， 或水位呈单向变化，连续 4 h 内每小时水位变化不超过 1 cm，或者水位升降与自然水位变化相一 致时，即可停止观测。
注意：①要消除区域水位下降值；②在基岩地区要消除固体潮的影响；③傍河抽水要消除河 水位变化对抽水孔水位变化的影响。
多孔抽水试验、群孔干扰抽水试验和试验性开采抽水试验均应编写试验小结，其内容包括： 试验目的、要求、方法、获得的主要成果及其质量评述和结论。
抽水试验规范

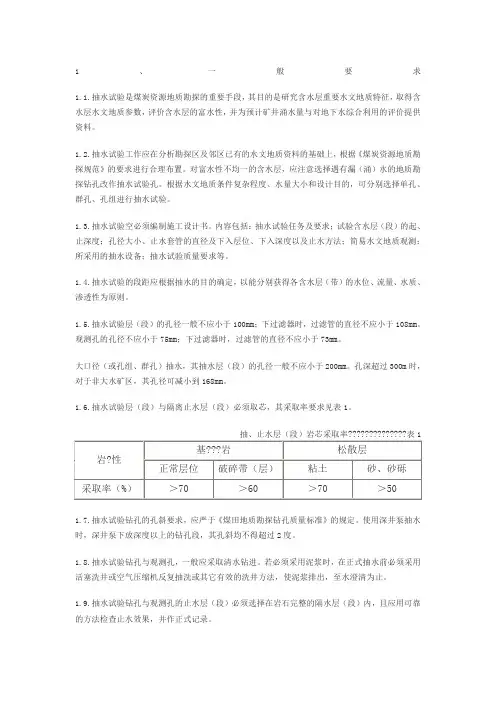

1、一般要求1.1.抽水试验是煤炭资源地质勘探的重要手段，其目的是研究含水层重要水文地质特征，取得含水层水文地质参数，评价含水层的富水性，并为预计矿井涌水量与对地下水综合利用的评价提供资料。
1.2.抽水试验工作应在分析勘探区及邻区已有的水文地质资料的基础上，根据《煤炭资源地质勘探规范》的要求进行合理布置。
对富水性不均一的含水层，应注意选择遇有漏（涌）水的地质勘探钻孔改作抽水试验孔。
根据水文地质条件复杂程度、水量大小和设计目的，可分别选择单孔、群孔、孔组进行抽水试验。
1.3.抽水试验空必须编制施工设计书。
内容包括：抽水试验任务及要求；试验含水层（段）的起、止深度；孔径大小、止水套管的直径及下入层位、下入深度以及止水方法；简易水文地质观测；所采用的抽水设备；抽水试验质量要求等。
1.4.抽水试验的段距应根据抽水的目的确定，以能分别获得各含水层（带）的水位、流量、水质、渗透性为原则。
1.5.抽水试验层（段）的孔径一般不应小于100mm；下过滤器时，过滤管的直径不应小于108mm。
观测孔的孔径不应小于75mm；下过滤器时，过滤管的直径不应小于73mm。
大口径（或孔组、群孔）抽水，其抽水层（段）的孔径一般不应小于200mm。
孔深超过300m时，对于非大水矿区，其孔径可减小到168mm。
1.6.抽水试验层（段）与隔离止水层（段）必须取芯，其采取率要求见表1。
1.7.抽水试验钻孔的孔斜要求，应严于《煤田地质勘探钻孔质量标准》的规定。
使用深井泵抽水时，深井泵下放深度以上的钻孔段，其孔斜均不得超过2度。
1.8.抽水试验钻孔与观测孔，一般应采取清水钻进。
若必须采用泥浆时，在正式抽水前必须采用活塞洗井或空气压缩机反复抽洗或其它有效的洗井方法，使泥浆排出，至水澄清为止。
1.9.抽水试验钻孔与观测孔的止水层（段）必须选择在岩石完整的隔水层（段）内，且应用可靠的方法检查止水效果，并作正式记录。
1.10.抽水试验所抽放至孔外的水，若有可能重新渗入含水层时，必须有防渗漏措施，保证不抽循环水。
抽水试验规程-条文说明
中华人民共和国行业标准抽水试验规程Y S5215—x x x x条文说明修订说明《抽水试验规程》YS/T 5215-201X，经工业和信息化部201 年XX月XX日以(工信厅科〔201x〕xx号)文批准、发布。
本规程是在《抽水试验规程》(YS5215－2000)的基础上修订而成。
上一版的主编单位为中国有色金属工业长沙勘察设计研究院，主要起草人是谭寿林、宋楚根。
本规程修订过程中，修订组进行了广泛深入的调查研究，总结了近年来我国工程建设过程中抽水试验研究成果和实践应用经验，参考了国内外先进仪器设备类型和技术法规，许多单位和学者的研究成果是本次修订的极有价值的参考资料，通过调研征求意见及工程试验，对修订内容反复讨论、分析、论证，取得了重要的技术资料和技术参数。
为便于广大勘察、设计、施工、科研、学校等单位的有关人员在使用本规程时能正确理解和执行条文规定，《抽水试验规程》修订组按章、节、条顺序编制了本规程的条文说明，对条文规定的目的、依据以及执行中需注意的有关事项进行了说明。
但是，本条文说明不具备与标准正文同等的法律效力，仅供使用者作为理解和把握标准规定的参考。
目次1 总则 (34)2 术语和符号 (35)3 仪器设备 (36)3.1一般规定 (36)3.2过滤器 (36)3.3抽水设备 (36)3.4量测器具 (39)4 试验方法 (41)4.1一般规定 (41)4.1试验准备工作 (41)4.3试验工作 (41)5 资料整理 (54)5.1一般规定 (54)5.2影响半径 (54)5.3渗透系数 (54)5.4 抽水试验报告 (55)1总则1.0.1 本规程适用于有色金属工业工程建设工程水文地质勘察中场地含水层渗透性评价。
抽水试验是评价含水层渗透性最常见、最直观、最有效的试验方法，实际工作中，宜根据勘察工作的目的、要求和水文地质条件的差异采用不同的抽水试验方法。
2 术语和符号2.1 术语本规程增加了抽水试验术语，术语的定义参照国家标准《岩土工程基本术语标准》GB/T50279-2014进行了修订；2.2 符号已将本规程中的符号全部列出，由原来的12个符号增加到1个，并进行了重新排序，方便查阅。
抽水试验规范

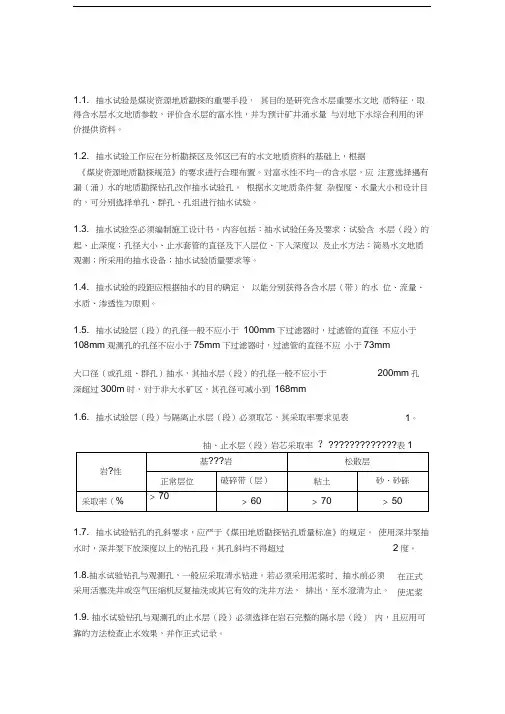

1.1. 抽水试验是煤炭资源地质勘探的重要手段， 其目的是研究含水层重要水文地 质特征，取得含水层水文地质参数，评价含水层的富水性，并为预计矿井涌水量 与对地下水综合利用的评价提供资料。
1.2. 抽水试验工作应在分析勘探区及邻区已有的水文地质资料的基础上，根据《煤炭资源地质勘探规范》的要求进行合理布置。
对富水性不均一的含水层，应 注意选择遇有漏（涌）水的地质勘探钻孔改作抽水试验孔。
根据水文地质条件复 杂程度、水量大小和设计目的，可分别选择单孔、群孔、孔组进行抽水试验。
1.3. 抽水试验空必须编制施工设计书。
内容包括：抽水试验任务及要求；试验含 水层（段）的起、止深度；孔径大小、止水套管的直径及下入层位、下入深度以 及止水方法；简易水文地质观测；所采用的抽水设备；抽水试验质量要求等。
1.4. 抽水试验的段距应根据抽水的目的确定， 以能分别获得各含水层（带）的水 位、流量、水质、渗透性为原则。
1.5. 抽水试验层（段）的孔径一般不应小于 100mm 下过滤器时，过滤管的直径 不应小于108mm 观测孔的孔径不应小于75mm 下过滤器时，过滤管的直径不应 小于73mm大口径（或孔组、群孔）抽水，其抽水层（段）的孔径一般不应小于200mm 孔深超过300m 时，对于非大水矿区，其孔径可减小到 168mm 1.6. 抽水试验层（段）与隔离止水层（段）必须取芯，其采取率要求见表 抽、止水层（段）岩芯采取率?????????????表11.7. 抽水试验钻孔的孔斜要求，应严于《煤田地质勘探钻孔质量标准》的规定。
使用深井泵抽水时，深井泵下放深度以上的钻孔段，其孔斜均不得超过 1.8.抽水试验钻孔与观测孔，一般应采取清水钻进。
若必须采用泥浆时, 抽水前必须采用活塞洗井或空气压缩机反复抽洗或其它有效的洗井方法， 排出，至水澄清为止。
1.9. 抽水试验钻孔与观测孔的止水层（段）必须选择在岩石完整的隔水层（段） 内，且应用可靠的方法检查止水效果，并作正式记录。
机井抽水试验方案
机井抽水试验方案目录1、试验目的 (1)1.1概述 (1)1.2基本规定 (1)1.3试验基本技术要求 (1)2、试验仪器和设备 (3)2.1过滤器 (3)2.2抽水设备 (3)2.3量测器具 (3)3、抽水试验 (4)3.1稳定流抽水试验 (4)3.2试验现场记录 (5)3.3试验资料整理 (6)1、试验目的1.1概述确认是否达到设计流量，从而确定井深度，管井结构和地层柱状图，包括岩层的名称岩性描述厚度和埋藏深度，钻孔及下管深度、壁管和过滤器的规格及其组合填砾及封闭的位置，地下水静水位和动水位，电测井资料等。
1.2基本规定1.2.1完整孔：进水部分揭穿整个含水层厚度的抽水孔；1.2.2非完整孔：未揭穿整个含水层或进水部分仅揭穿部分含水层的抽水孔。
1.2.3稳定流抽水试验：在抽水过程中，要求抽水量和动水位同时相对稳定，并有一定延续时间的抽水试验。
1.2.4非稳定流抽水试验：在抽水过程中，保持抽水流量固定而观测地下水位随时间的变化，或保持水位降深固定而观测抽水流量随时变化的抽水试验。
当含水层厚度不大于15m时，宜采用完整孔抽水；当含水层厚度大于15m时，可采用非完整孔抽水。
根据设计资料显示，本项目机井含水层厚度大于15m，本次抽水试验采用单孔抽水，方式采用非完整孔抽水。
1.3试验基本技术要求1.3.1松散含水层抽水孔中的过滤器外壁应设置测压管，其有眼部分长度应与抽水孔过滤器一致。
1.3.2在试验各次降深中，抽水吸水管口均应放在同一深度。
从承压含水层中抽水，吸水管口宜放在含水层顶板以上适当位置；从潜水含水层中抽水，吸水管口宜放在最大降深动水位以下0.5~1.0m 处。
1.3.3抽水孔的静水位和动水位、动水位和出水量均应同步进行观测。
1.3.4试验停止后，应立即进行恢复水位观测，并应在抽水停止后第1min、2min、3min、4min、6min、8min、10min、15min、20min、25min、30min、40min、50min、60min、80min、100min、120min各观测一次，以后可每隔 30min 观测一次。
抽水试验方法及过程
图1-1 潜水非完整孔示意图
图1-2 潜水完整孔示意图
() 0.0(0.00) 0.1(0.50) 0.2(1.00) 0.3(1.50) 0.4(2.00)
稳定水位3.40
t(h) 日期
9
10 11 12 13 14 15 16 17
2007年5月11日
、 过程曲线
2 抽水试验仪器设备
2.1 过滤器
5.2.4 潜水条件下，根据经验公式计算影响半径R：
R 2S Hk 库萨金经验公式
R——影响半径（m）； S——抽水孔水位下降值（m）； H——抽水前潜水层厚度（m）； k——含水层渗透系数（m/d）。
5.2.5 承压水条件下单孔抽水试验，计算影响半径R：
lg R 2.73kmS lg r Q
图5.1.2 潜水非完整井示意图
5.1.3 潜水非完整井，两个观测孔、中心井抽水试验计算 渗透系数k：
k 0.366 Q(lg r2 lg r1 ) (S1 S2 )(2S S1 S2 L)
k——渗透系数（m/d）；
Q——抽水井涌水量（m3/d）；
S——抽水井水位下降值（m）；
S1——1号观测孔水位下降值（m）； S2——2号观测孔水位下降值（m）； r1——1号观测孔到抽水井中心距离（m）； r2——2号观测孔到抽水井中心距离（m）； L——过滤器长度（m）。
1 1 k Q • r r1
2 h1 h
k——渗透系数（m/d）； Q——抽水井涌水量（m3/d）； h1——观测孔中水柱高度（m）； h——抽水井中水柱高度（m）； r——抽水井半径（m）； r1——观测孔到抽水井中心距离（m）。
图5.1.5 承压水非完整井示意图
5.1.6 承压水非完整井，两个观测孔、中心井抽水试验 计算渗透系数k：
铁路抽水试验
铁路工程地质抽水试验注意事项一、稳定流抽水试验1、水文地质钻探孔终孔后，停机24~48h，对钻孔进行稳定水位观测并记录。
2、抽水试验前和抽水试验过程中，应同步测量抽水孔和观测孔、点的静止水位和动水位。
3、抽水试验的动水位数值读数到cm，观测孔的动水位读至mm。
4、抽水过程中，出水量的测量：当采用水表时，读数应准确到0.001m3。
5、抽水试验的稳定应符合下列规定：A、在抽水稳定延续时间内，出水量和动水位与时间关系曲线只在一定范围内波动，且没有持续上升或下降的趋势。
B、当水位降深小于10m，用压风机抽水时，抽水孔动水位波动值不得超过10~20cm；用离心泵、深井泵等抽水时，动水位波动值不得超过5cm。
C、一般情况下不应超过平均水位降深值的1%，出水量波动值不应超过平均出水量的3%。
6、抽水试验的稳定延续时间：基岩含水层为24h。
7、抽水试验时，动水位和出水量的同步观测时间，宜在抽水开始后的第5、10、15、20、25、30min各一次，以后每隔30min或60min测一次。
水温和气温宜每隔2~4h同步测一次。
8、抽水试验每次停泵后的水位恢复，宜按第1、2、3、4、6、8、10、15、20、25、30、40、50、60、80、100、120min进行观测，以后每隔30min观测一次。
二、非稳定抽水试验1、抽水孔的出水量应保持常量，其变化幅度不大于3%。
2、抽水试验的延续时间，应按水位降深（s）与时间（t）的关系曲线确定，并符合下列要求：A、当s(或△h2)—lgt关系曲线有拐点时，则延续时间宜至拐点后的线段趋于水平为止。
B、当s(或△h2)—lgt关系曲线无拐点时，则延续时间宜根据试验目的确定。
3、抽水试验时，对动水位和出水量的观测，应同步进行。
其观测时间宜按开始后的第1、2、3、4、6、8、10、15、20、25、30、40、50、60、80、100、120min进行观测，以后每隔30min 观测一次。
抽水试验规范方法及计算公式
可编辑第四章抽水试验抽水试验是确定含水层参数，了解水文地质条件的主要方法。
采用主孔抽水、带有多个观测孔的群孔抽水试验，包括非稳定流和稳定流抽水实验，要求观测抽水期间和水位恢复期间的水位、流量、水温、气温等内容。
要求了解试验基地及其所在地区的水文气象、地质地貌及水文地质条件，了解并掌握抽水试验的目的意义、工作程序、现场记录的主要内容、数据采集与处理方法，掌握相关资料的整理、编录方法和要求，了解对抽水试验工作质量进行评价的一般原则，能够利用学过的理论及方法进行水文地质参数计算，并对参数的合理性和精确性进行分析和检验。
§4.1 基本要求掌握抽水试验的目的、分类、方法及抽水试验准备工作。
4.1.1 抽水试验的目的(1) 确定含水层及越流层的水文地质参数：渗透系数 K、导水系数 T、给水度、弹性释水系数∗、导压系数 a、弱透水层渗透系数 K'、越流系数 b、越流因素 B、影响半径 R等。
(2) 通过测定井孔涌水量及其与水位下降（降深）之间的关系，分析确定含水层的富水程度、评价井孔的出水能力。
(3) 为取水工程设计提供所需的水文地质数据，如影响半径、单井出水量、单位出水量、井间干扰出水量、干扰系数等，依据降深和流量选择适宜的水泵型号。
(4) 确定水位下降漏斗的形状、大小及其随时间的增长速度；直接评价水源地的可开采量。
(5) 查明某些手段难以查明的水文地质条件，如确定各含水层间以及与地表水之间的水力联系、边界的性质及简单边界的位置、地下水补给通道、强径流带位置等。
4.1.2 抽水试验分类抽水试验主要分为单孔抽水、多孔抽水、群孔干扰抽水和试验性开采抽水。
（1）单孔抽水试验：仅在一个试验孔中抽水，用以确定涌水量与水位降深的关系，概略取得含水层渗透系数。
（2）多孔抽水试验：在一个主孔内抽水，在其周围设置若干个观测孔观测地下水位。
通过多孔抽水试验可以求得较为确切的水文地质参数和含水层不同方向的渗透性能及边界条件等。
