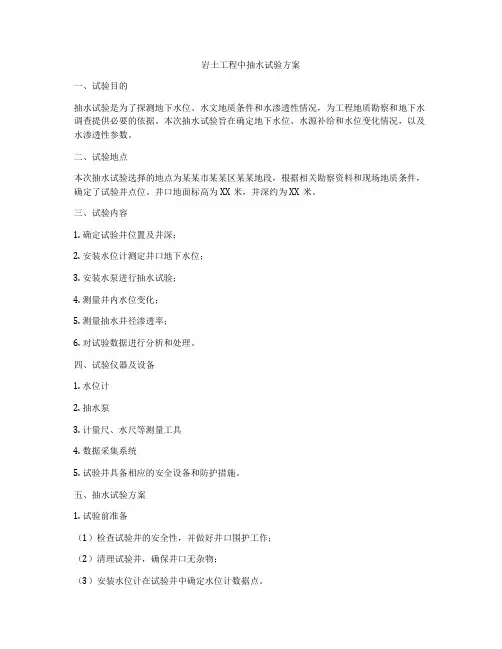

岩土工程中抽水试验方案
岩土工程中抽水试验方案一、试验目的抽水试验是为了探测地下水位、水文地质条件和水渗透性情况，为工程地质勘察和地下水调查提供必要的依据。
本次抽水试验旨在确定地下水位、水源补给和水位变化情况，以及水渗透性参数。
二、试验地点本次抽水试验选择的地点为某某市某某区某某地段，根据相关勘察资料和现场地质条件，确定了试验井点位。
井口地面标高为XX米，井深约为XX米。
三、试验内容1. 确定试验井位置及井深；2. 安装水位计测定井口地下水位；3. 安装水泵进行抽水试验；4. 测量井内水位变化；5. 测量抽水井径渗透率；6. 对试验数据进行分析和处理。
四、试验仪器及设备1. 水位计2. 抽水泵3. 计量尺、水尺等测量工具4. 数据采集系统5. 试验井具备相应的安全设备和防护措施。
五、抽水试验方案1. 试验前准备（1）检查试验井的安全性，并做好井口围护工作；（2）清理试验井，确保井口无杂物；（3）安装水位计在试验井中确定水位计数据点。
2. 抽水试验过程（1）确定试验井中地下水位；（2）安装水泵，开始进行抽水试验；（3）记录抽水开始时刻，以及抽水时间段内的水位变化情况；（4）测量抽水井径渗透率；（5）依据实际情况调整抽水流量，记录抽水过程中的水位变化和抽水流量。
3. 数据处理及分析（1）对抽水试验过程的数据进行处理和分析，绘制地下水位随时间的变化曲线；（2）计算试验井径渗透率，并根据地质条件和实际情况对数据进行分析。
六、安全注意事项1. 在试验过程中，要注意井口周围的安全防护，确保试验人员安全。
2. 水泵运行过程中，要注意检查泵体运行情况，确保泵体正常运转和水量控制。
3. 水位计的安装和使用要注意防水防腐蚀。
4. 抽水试验结束后，要对试验井进行管理和封堵工作。
七、试验报告1. 根据抽水试验结果，编写试验报告，汇总试验数据、分析试验结果，并给出相应的地下水位、水源补给和水渗透性参数。
以上即为本次岩土工程中的抽水试验方案，希望本次试验能够为相关地质勘察和工程设计提供可靠的数据支持。
机井抽水试验方案
机井抽水试验方案目录1、试验目的 (1)1.1概述 (1)1.2基本规定 (1)1.3试验基本技术要求 (1)2、试验仪器和设备 (3)2.1过滤器 (3)2.2抽水设备 (3)2.3量测器具 (3)3、抽水试验 (4)3.1稳定流抽水试验 (4)3.2试验现场记录 (5)3.3试验资料整理 (6)1、试验目的1.1概述确认是否达到设计流量，从而确定井深度，管井结构和地层柱状图，包括岩层的名称岩性描述厚度和埋藏深度，钻孔及下管深度、壁管和过滤器的规格及其组合填砾及封闭的位置，地下水静水位和动水位，电测井资料等。
1.2基本规定1.2.1完整孔：进水部分揭穿整个含水层厚度的抽水孔；1.2.2非完整孔：未揭穿整个含水层或进水部分仅揭穿部分含水层的抽水孔。
1.2.3稳定流抽水试验：在抽水过程中，要求抽水量和动水位同时相对稳定，并有一定延续时间的抽水试验。
1.2.4非稳定流抽水试验：在抽水过程中，保持抽水流量固定而观测地下水位随时间的变化，或保持水位降深固定而观测抽水流量随时变化的抽水试验。
当含水层厚度不大于15m时，宜采用完整孔抽水；当含水层厚度大于15m时，可采用非完整孔抽水。
根据设计资料显示，本项目机井含水层厚度大于15m，本次抽水试验采用单孔抽水，方式采用非完整孔抽水。
1.3试验基本技术要求1.3.1松散含水层抽水孔中的过滤器外壁应设置测压管，其有眼部分长度应与抽水孔过滤器一致。
1.3.2在试验各次降深中，抽水吸水管口均应放在同一深度。
从承压含水层中抽水，吸水管口宜放在含水层顶板以上适当位置；从潜水含水层中抽水，吸水管口宜放在最大降深动水位以下0.5~1.0m 处。
1.3.3抽水孔的静水位和动水位、动水位和出水量均应同步进行观测。
1.3.4试验停止后，应立即进行恢复水位观测，并应在抽水停止后第1min、2min、3min、4min、6min、8min、10min、15min、20min、25min、30min、40min、50min、60min、80min、100min、120min各观测一次，以后可每隔 30min 观测一次。
抽水试验方法及过程
图1-1 潜水非完整孔示意图
图1-2 潜水完整孔示意图
() 0.0(0.00) 0.1(0.50) 0.2(1.00) 0.3(1.50) 0.4(2.00)
稳定水位3.40
t(h) 日期
9
10 11 12 13 14 15 16 17
2007年5月11日
、 过程曲线
2 抽水试验仪器设备
2.1 过滤器
5.2.4 潜水条件下，根据经验公式计算影响半径R：
R 2S Hk 库萨金经验公式
R——影响半径（m）； S——抽水孔水位下降值（m）； H——抽水前潜水层厚度（m）； k——含水层渗透系数（m/d）。
5.2.5 承压水条件下单孔抽水试验，计算影响半径R：
lg R 2.73kmS lg r Q
图5.1.2 潜水非完整井示意图
5.1.3 潜水非完整井，两个观测孔、中心井抽水试验计算 渗透系数k：
k 0.366 Q(lg r2 lg r1 ) (S1 S2 )(2S S1 S2 L)
k——渗透系数（m/d）；
Q——抽水井涌水量（m3/d）；
S——抽水井水位下降值（m）；
S1——1号观测孔水位下降值（m）； S2——2号观测孔水位下降值（m）； r1——1号观测孔到抽水井中心距离（m）； r2——2号观测孔到抽水井中心距离（m）； L——过滤器长度（m）。
1 1 k Q • r r1
2 h1 h
k——渗透系数（m/d）； Q——抽水井涌水量（m3/d）； h1——观测孔中水柱高度（m）； h——抽水井中水柱高度（m）； r——抽水井半径（m）； r1——观测孔到抽水井中心距离（m）。
图5.1.5 承压水非完整井示意图
5.1.6 承压水非完整井，两个观测孔、中心井抽水试验 计算渗透系数k：

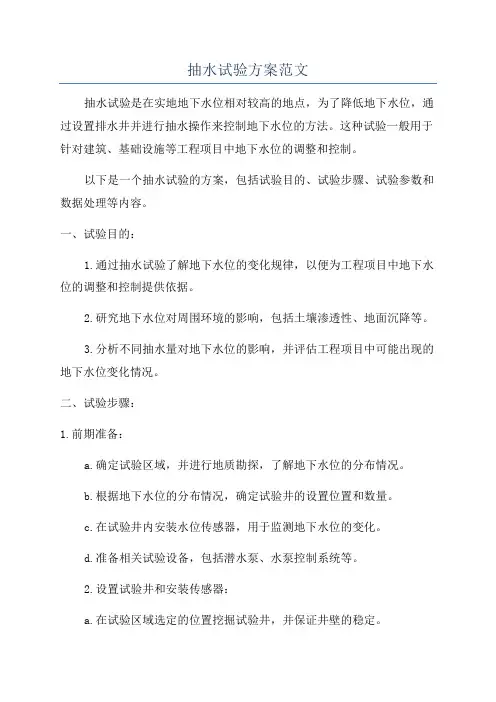

抽水试验方案范文
抽水试验方案范文抽水试验是在实地地下水位相对较高的地点，为了降低地下水位，通过设置排水井并进行抽水操作来控制地下水位的方法。
这种试验一般用于针对建筑、基础设施等工程项目中地下水位的调整和控制。
以下是一个抽水试验的方案，包括试验目的、试验步骤、试验参数和数据处理等内容。
一、试验目的：1.通过抽水试验了解地下水位的变化规律，以便为工程项目中地下水位的调整和控制提供依据。
2.研究地下水位对周围环境的影响，包括土壤渗透性、地面沉降等。
3.分析不同抽水量对地下水位的影响，并评估工程项目中可能出现的地下水位变化情况。
二、试验步骤：1.前期准备：a.确定试验区域，并进行地质勘探，了解地下水位的分布情况。
b.根据地下水位的分布情况，确定试验井的设置位置和数量。
c.在试验井内安装水位传感器，用于监测地下水位的变化。
d.准备相关试验设备，包括潜水泵、水泵控制系统等。
2.设置试验井和安装传感器：a.在试验区域选定的位置挖掘试验井，并保证井壁的稳定。
b.在试验井中安装水位传感器，并连接到数据采集系统中。
3.抽水试验：a.启动潜水泵，开始抽水操作。
b.在试验开始后的不同时间点，记录地下水位的变化情况，并与抽水量进行对比。
c.持续抽水到达预定的试验终止条件。
4.数据处理：a.对抽水试验过程中记录的地下水位数据进行整理和分析。
b.通过绘制地下水位-抽水量曲线，分析地下水位对抽水量的响应关系，并确定地下水位下降的趋势。
c.对试验结果进行解读，评估不同抽水量对地下水位的影响，并预测工程项目中可能出现的地下水位变化情况。
三、试验参数：1.抽水井的设置位置和数量。
2.潜水泵的流量和工作状态。
3.抽水试验的时间范围。
4.水位传感器的精度和采样频率。
5.试验区域的地下水位变化范围。
四、数据处理：1.绘制地下水位-抽水量曲线，并分析地下水位随抽水量的变化。
2.计算地下水位下降速率，并进行统计分析。
3.通过试验结果，预测工程项目中可能出现的地下水位变化。

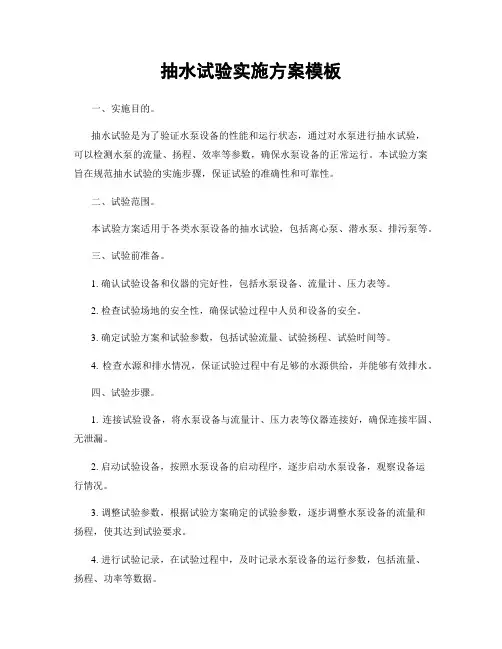

抽水试验实施方案模板
抽水试验实施方案模板一、实施目的。
抽水试验是为了验证水泵设备的性能和运行状态，通过对水泵进行抽水试验，可以检测水泵的流量、扬程、效率等参数，确保水泵设备的正常运行。
本试验方案旨在规范抽水试验的实施步骤，保证试验的准确性和可靠性。
二、试验范围。
本试验方案适用于各类水泵设备的抽水试验，包括离心泵、潜水泵、排污泵等。
三、试验前准备。
1. 确认试验设备和仪器的完好性，包括水泵设备、流量计、压力表等。
2. 检查试验场地的安全性，确保试验过程中人员和设备的安全。
3. 确定试验方案和试验参数，包括试验流量、试验扬程、试验时间等。
4. 检查水源和排水情况，保证试验过程中有足够的水源供给，并能够有效排水。
四、试验步骤。
1. 连接试验设备，将水泵设备与流量计、压力表等仪器连接好，确保连接牢固、无泄漏。
2. 启动试验设备，按照水泵设备的启动程序，逐步启动水泵设备，观察设备运行情况。
3. 调整试验参数，根据试验方案确定的试验参数，逐步调整水泵设备的流量和扬程，使其达到试验要求。
4. 进行试验记录，在试验过程中，及时记录水泵设备的运行参数，包括流量、扬程、功率等数据。
5. 观察试验现场，在试验过程中，注意观察水泵设备的运行状态，包括有无异常声音、有无异常振动等情况。
6. 结束试验，当试验完成后，逐步停止水泵设备的运行，关闭相关设备。
五、试验结果处理。
1. 对试验数据进行分析，对试验过程中记录的数据进行分析，计算水泵设备的实际流量、扬程、效率等参数。
2. 比对试验结果，将试验结果与水泵设备的设计参数进行比对，分析试验结果是否符合设计要求。
3. 编制试验报告，根据试验结果，编制抽水试验报告，包括试验过程、试验结果、分析结论等内容。
六、安全注意事项。
1. 在试验过程中，严格遵守相关安全操作规程，确保试验人员和设备的安全。
2. 注意试验现场的环境保护，避免试验过程对周围环境造成污染。
3. 在试验过程中，严禁超负荷运行水泵设备，以免造成设备损坏或安全事故。
深井降水抽水试验方案
深井降水抽水试验方案深井降水抽水试验是用来研究地下水流动和地下水资源的一项重要试验。
试验应该制定详细的方案，以确保试验的准确性和可靠性。
以下是一份深井降水抽水试验的方案，详细说明了试验的步骤、仪器设备、试验参数和数据处理方法。
一、试验目的二、试验范围试验地点：选择一处地下水丰富的地区进行试验，确保地下水丰富度能够满足试验需求。
试验时间：根据地下水的季节性变化，选择适当的时间进行试验，以保证试验结果的可靠性和代表性。
三、试验步骤1.前期准备工作(1)确定试验井，选择具有代表性的深井进行试验。
(2)设置试验井的动态水位计，并进行每日定时记录。
(3)建立抽水井，根据地下水丰富度和需求确定抽水井的位置和井深。
(4)安装必要的仪器设备，如抽水泵、计量水表和水质监测仪器等。
2.试验进行阶段(1)施加恒定的抽水流量，记录试验开始时的地下水水位和抽水流量。
(2)持续抽水，根据试验需求和地下水情况确定试验的持续时间。
(3)定期记录地下水水位、抽水流量和地下水水质等数据。
3.试验结束和数据处理(1)停止抽水，记录试验结束时的地下水水位和抽水总量。
(2)整理试验所得的数据，包括地下水水位、抽水量和地下水水质等数据。
(3)进行数据分析和处理，计算地下水补给量、地下水开采量和地下水资源的可持续性指标。
四、试验参数1.抽水流量：根据试验需求和地下水丰富程度确定，保证试验的有效性和可行性。
2.试验时间：根据地下水的季节性变化和试验需求确定，一般应持续数天至数周。
3.试验井深：根据地下水丰富度和试验需求确定，确保试验井能够充分表征地下水的动力学特性。
五、仪器设备1.动态水位计：用于监测试验期间地下水水位的变化情况。
2.抽水泵：用于提取地下水，控制抽水流量和时间。
3.计量水表：用于记录试验期间的抽水量。
4.水质监测仪器：用于监测地下水的水质变化情况，包括pH值、电导率和主要离子浓度等。
六、数据处理方法1.计算地下水补给量：根据试验期间地下水水位的变化情况，结合地下水动力学方程和地下水补给模型计算地下水补给量。
深基坑群井抽水试验设计方案
群井初步抽水试验方案一、工程概况XX项目位于上海市地块，具体位置为：。
基地周边环境见图1所示。
1250K VA箱变（基坑实施时拆除）图1 基地总平面图本工程地面以上为3幢独立的超高层建筑，无裙房，但3幢塔楼在标高40m~60m有连接体将3幢塔楼连接成整体。
本工程基坑面积约为49200m2，周长约为955米。
本基坑工程普遍区域开挖深度为26.85m，邻近地铁一号线区间隧道区域写字楼基坑开挖深度约为21.4m。
本工程基坑拟采用纯地下室逆作，塔楼区域顺作顺逆结合设计方案，围护结构拟采用地下连续墙，纯地下室利用结构楼板替代支撑，塔楼区域竖向设置5道钢筋混凝土支撑。
图2基坑围护结构剖面图二、工程地质及水文地质概况1、工程地质1.拟建场地属正常地层分布区，浅部土层分布较稳定，中下部土层除⑦2 层层面埋深局部稍有起伏外，一般分布较稳定。
在135.30m 深度范围内地基土属第四纪滨海～河口相、浅海相、沼泽相及河口～湖泽相沉积物，主要由粘性土、粉性土及砂土组成，一般具有成层分布特点2.场地地层分布主要有以下特点：（1）拟建场地第①层填土，土质非常杂乱：部分地段地面为砼地坪，填土上部一般夹碎石、碎砖、碎砼块、煤渣等建筑垃圾，局部地段上述杂物含量较多。
（2）第②层褐黄～灰黄色粉质粘土，土质随深度增加渐变软，呈可塑～软塑状态，局部夹少量粘土，局部层底附近夹淤泥质粉质粘土及少量粉性土，土质不均匀。
填土较厚区域该层缺失。
（3）第③层灰色淤泥质粉质粘土，局部夹多量薄层粉性土，呈流塑状态，高等压缩性，土质不均匀；本场地第②层之下、第③层之上遍布第③夹层灰色粘质粉土，该层厚度较薄，一般为0.9～2.9m，该层夹薄层粘性土，局部夹砂质粉土及少量淤泥质粉质粘土，土质不均匀，呈松散状态。
第④层灰色淤泥质粘土，分布稳定，夹极薄层粉性土，局部夹少量淤泥质粉质粘土，该层土下部一般含有贝壳碎屑，呈流塑状态。
第③、④层土特征：含水量高，孔隙比大，压缩性高，土质软弱不均匀。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一任务来源大连地铁三十里堡隧道区间结构施工受到本线第四系孔隙潜水影响，需求取该层地下水水文地质参数。
二试验目的通过现场试验获取试验特性曲线，选择适合水文地质条件的计算公式求取水文地质参数，为确定基坑降排水设计方案提供可靠依据，合理优化施工降水方案，保护水资源。
三试验任务al+pl）粉质粘土层进行带拟针对第四系全新统冲洪积层（Q由于试验场地条件限制，4观测孔的单井抽水试验。
试验场区位置及试验井孔平面布置见附图一。
四试验工作布置（一）水文地质钻探工作共布置抽水试验孔1眼，井深暂定33m，实际中钻至震旦系石灰岩终孔，井径Φ600mm，管径Φ219mm(井结构见附图二)；抽水专门观测孔2眼，井深暂定33m，实际中钻至震旦系石灰岩终孔，井径Φ600mm，管径Φ400mm（井结构见附图二），6m间距布设1眼，20m间距布设1眼。
（二）抽水试验利用单孔抽水带多个观测孔进行的抽水试验，可精确求取水文地质参数。
本次试验在钻孔成井后，利用单孔抽水，同时观测2眼观测井，稳定时间分别为8、16小时，小落程出水量为大落程出水量的1/2—2/3。
（三）抽水试验观测频率、精度要求及全部试验工作时间1．抽水试验技术要求抽水试验的布置应满足国家现行规范的规定，同时应观测水位和水量；抽水稳定延续时间不小于8H。
抽水结束后应进行恢复水位观测直至稳定。
2．静水位观测每小时观测一次，三次所测水位相同或4小时内水位相差不超过2厘米，即为静止水位。
．3．抽水试验稳定标准动水位无持续上升或下降趋势，若有观测孔则以距抽水主孔最远端的观测孔判定；同时考虑区域该时段的自然水位变化情况，若与区域自然水位变化一致，同样判定稳定。
4．水跃值的确定在抽水井外环滤层中安放专门水位观测管，用于观测水跃值。
5．观测频率抽水孔、观测孔均按稳定流抽水试验频率进行观测，即开泵前测初始静水位，开泵后第1、2、3、4、6、8、10、15、20、25、30、40、50、60、80、100、120分各测一次，之后每隔30分观测一次直至结束。
重点观测抽水结束后的恢复水位，按停泵后第1、2、3、4、5、6、、7、8、10、15、20、25、30、40、50、60、80、100、120分进行，之后每隔30分或60分观测一次直至稳定。
当水位变化与区域自然水位变化一致时，判定稳定。
6．观测精度水位观测采用水位计观测，抽水孔观测读数应精确到厘米，流量计采用水表计量，读数精确到立方米。
7．全部抽水试验工作所需时间为12天。
（四）水质化验本次水质化验分析项目主要是为地下水是否可以回灌进行水质评价，同时对建筑物侵蚀性进行评价。
抽水试验完成后取全分析水样1件。
分析项目：PH值、酸度、碱度、++2+2+2+3+、、CaFeCO、矿化度、硬度、溶解氧、导电率、Na、、K、MgFe、、侵蚀性游离CO22+-2----及有机质。
、SO、HCOOH、NONH、Cl、3443(五）求取水文地质参数根据试验资料采用稳定流法进行计算求参。
1．求参原则（1）利用现场实际观测孔资料计算渗透系数K、影响半径R；（2）参数计算公式的选择应符合抽水试验场地的水文地质适用条件；（3）选择接近设计降水深度的水位降深值，并考虑水跃值对计算结果的影响，计算水文地质参数。
2．求参方法潜水完整井稳定流抽水确定水文地质参数0.733Q(lg R?lg r)w?K（1）(2H?S)S ww在有两个观测孔的情况下，K可由下式计算：0.733Q(lg r?lg r)12?K（2 ）(2H?S?S)(S?S)2121其中参数为：S、S、S——抽水井、观测孔的水位降深值（米）；21w3/日）——抽水井稳定涌水量（米； QK——渗透系数（米/日）；H——静止水位高度（米）；R——影响半径（米）；r——抽水孔半径（米）；w r、r——观测孔至抽水孔的距离（米）。
21（3）潜水含水层影响半径计算公式在有两个观测孔的情况下（具有条件），R可由下式计算：R1780.r?r?w S(2H?S)lg r?S(2H?S)lg r122112?R lg(S?S)(2H?S?S)2211R——影响半径（米）；H——静止水位高度，（米）；S、S——观测孔的水位下降值（米）；21r、r——观测孔至抽水孔的距离（米）。
21（六）提交成果1．野外工作结束后全部转入室内资料整理，对试验资料整理，绘制各种求参图表。
2．根据勘察区水文地质条件合理选择公式进行水文地质参数的计算。
3．提交完成工作量表、抽水试验综合成果表及水质分析成果表。
4．资料、参数进行汇总，编制、印刷报告，按时提交成果。
五钻探工程设计与施工组织（一）钻探设备台；压1发电机100KW台反循环钻机；1，选用33m根据设计要求，试验井深暂定3/min）1台。
风机（12m（二）施工方法及技术要求1.钻探设计：此次工程的井孔结构见附图二。
2.施工方法：采用冲击钻进。
3.施工过程：根据井孔所在地地层岩性特征进行施工，施工流程见下图。
（1）抽水试验主孔技术交底Φ600钻进终孔换浆钻机就位下管Φ219填砾粘土止水洗井抽水试验观测、回填（2）观测21下终孔换钻60技术交钻机就位回填观测、验试井洗粘土止水砾填4.具体施工过程如下：）通路、通电、通水，挖泥浆坑；平整现场，钻机进场安装，作好钻进前的准1（备工作。
）技术交底，组织机台人员，对照水试验孔设计书，说明地层特征、含水层的2（位置及施工技术、质量、安全等要求。
（3）采用开终孔一径到底，确定成井深度。
）下管准备工作，包括换浆、井管排列设计、成井设计、排管、拉板焊接及电、（4气焊准备工作。
5（）按照设计下入井壁管和滤水管。
，填砾高度须高出含水层（）所有井管下入到位后，按设计填入砾料规格62-4mm米，填砾过程中随时测量砾料高度。
顶板1--2米，上部现场取（3）填料达到设计深度后，采用优质粘土球止水，厚度不低于7米。
2土回填。
封孔：依据设计在适当层段，采用粘土球封孔止水，厚度不小于（8）拉活塞或压风机洗井，至水清后，下入水泵进行试抽水。
（9）洗井达到要求后，做抽水试验，稳定时间为8、16小时。
（10）取水质全分析样。
（11）抽水试验结束后，进行井口保护，根据需要的改成长期监测孔，不用的进行技术回填，恢复原状地貌。
5．技术要求（1）井径与井管：抽水主孔，孔深暂定33米，孔径ф600mm，管径ф219mm，下入桥式滤水管和焊接卷皮钢管。
观测孔，孔深暂定33米，孔径ф600mm，下入ф400mm无砂水泥管。
（2）垂直度：井孔、井管要求垂直。
（3）封孔：用粘土球封孔，厚度不小于2米。
也可根据实际地层情况，选择合理位置封孔。
（4）过滤器与砾料：过滤器为桥式滤水管，孔隙率为15%左右。
砾料规格根据地层颗粒大小设计为2-4mm。
（5）取芯：试验孔每2米捞取砂样一个，变层加取，钻进过程中要记录孔壁坍塌、漏砂等异常现象。
（6）校正孔深：终孔校正孔深一次，误差小于2‰。
（7）洗井：终孔后采用拉活塞和压风机洗井。
（8）抽水试验：洗井至水清砂净后，进行抽水试验。
抽水前应先进行静止水位的观测。
（三）工程进度安排与工期施工前期准备时间2天。
人工挖探孔3天。
本次钻探施工计划安排1台钻机施工，成井时间为9天。
施工时间共计14天。
（四）质量保证措施为保证钻孔施工的质量，特制订质量与安全保证制度及措施。
1 质量保证制度（1）根据大连地铁施工的质量目标，各组必须制订质量管理细节，明确各项规章制度，明确操作工艺规程。
质量体系进行控制，从项目部到各组ISO9001）建立质量控制系统，严格按照2（．形成全面质量控制网，充分发挥质量控制人员的作用。
（3）熟练掌握专业技术，树立质量第一的观念，正确处理质量与进度、质量与效益的关系。
2．质量保证措施施工前根据设计及技术要求，对施工机台进行技术交底。
交底时必须做到：各项技术细节详尽清楚，尤其是关键工序、特殊施工步骤要重点进行说明，以达到交底双方均无异议。
（1）施工中技术人员要负责现场技术监督，尤其对关键工序要做到：检查认真、验收仔细。
在检查中发现不符合技术质量要求的施工问题，应立刻停工整改，确保施工质量。
（2）钻孔验收后要对技术资料及时进行整理、检查、分析，以便尽早发现施工中存在的问题，并进行技术补救。
施工中所用的设备，必须在施工前认真检修，确保性能可靠，运转正常，在阶段施工完毕后及时进行阶段保养、检修，为下一步工作做好充分准备。
（3）工程所用材料在进场、入井前各检查一次，严把质量关，保证工程所用材料符合设计要求。
（4）在施工中如发现异常情况，及时向有关方面汇报、处理。
（五）安全保证措施（1）执行《安全生产责任制》，要认真贯彻：“安全第一，预防为主”的安全生产方针，保证施工人员的安全及设备的完好率。
（2）项目经理对工程安全生产全面负责，机长是第一责任人，对机台的安全，要认真贯彻“安全第一，预防为主”的方针，保证施工者的安全健康及设备的完好。
（3）钻机安装平稳、周正、纲绳的安装符合要求；现场管材、工具、杂物码放整齐、不妨碍操作。
（4）各种电器的使用必须符合规程要求，确保施工用电安全。
电线、电缆绝缘情况要良好，遇裸露导线或接头松动应立即修复、更换；设配电柜或箱装有漏电保护装置；动力线、照明线布局合理。
（5）施工人员上岗前、上岗后不准喝酒，进入现场必须戴安全帽，上塔系好安全带。
）施工现场的特种操作，如：电工、焊工等必须持证上岗，严禁无证上岗。
6（．（7）电焊机外壳完好；防罩牢固，焊把线无破损裸露，绝缘良好。
（8）施工现场必须准备符合要求的灭火器材，设立防火安全员。
使用电气焊时周围不得有易燃物品。
（9）现场严禁使用明火。
（10）施工现场设立“施工现场”危险警示牌，严禁闲杂人员入场参观。
（六）文明施工（1）设置安全生产、文明施工标语；（2）施工现场要勤消毒、勤打扫，保持清洁卫生，（3）保持场地平整，各类物品堆放整齐，保持道路畅通；（4）施工泥浆要及时拉走，避免污染街道；（5）施工现场严禁随地大小便，无固定厕所时，要选择适当地点搭建临时设施。
（6）对钻机等设备要及时清扫，保持钻机的干净整洁。
