单点测斜仪的使用方法

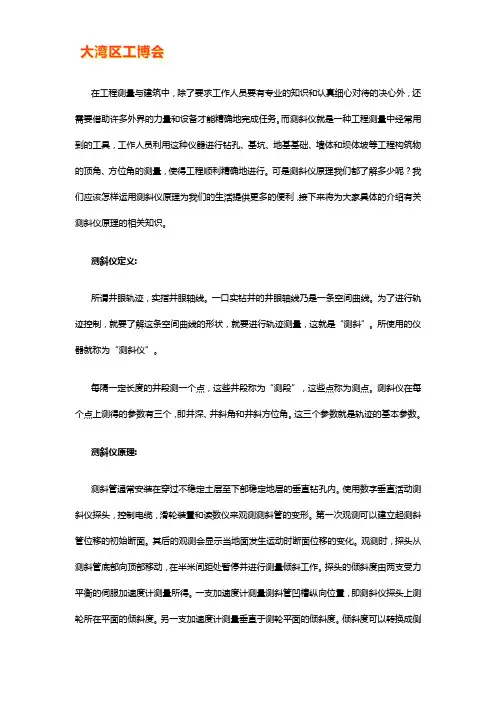

测斜仪工作原理以及使用方法【干货技巧】
在工程测量与建筑中，除了要求工作人员要有专业的知识和认真细心对待的决心外，还需要借助许多外界的力量和设备才能精确地完成任务。
而测斜仪就是一种工程测量中经常用到的工具，工作人员利用这种仪器进行钻孔、基坑、地基基础、墙体和坝体坡等工程构筑物的顶角、方位角的测量，使得工程顺利精确地进行。
可是测斜仪原理我们都了解多少呢？我们应该怎样运用测斜仪原理为我们的生活提供更多的便利，接下来将为大家具体的介绍有关测斜仪原理的相关知识。
测斜仪定义:所谓井眼轨迹，实指井眼轴线。
一口实钻井的井眼轴线乃是一条空间曲线。
为了进行轨迹控制，就要了解这条空间曲线的形状，就要进行轨迹测量，这就是“测斜”。
所使用的仪器就称为“测斜仪”。
每隔一定长度的井段测一个点，这些井段称为“测段”，这些点称为测点。
测斜仪在每个点上测得的参数有三个，即井深、井斜角和井斜方位角。
这三个参数就是轨迹的基本参数。
测斜仪原理:测斜管通常安装在穿过不稳定土层至下部稳定地层的垂直钻孔内。
使用数字垂直活动测斜仪探头，控制电缆，滑轮装置和读数仪来观测测斜管的变形。
第一次观测可以建立起测斜管位移的初始断面。
其后的观测会显示当地面发生运动时断面位移的变化。
观测时，探头从测斜管底部向顶部移动，在半米间距处暂停并进行测量倾斜工作。
探头的倾斜度由两支受力平衡的伺服加速度计测量所得。
一支加速度计测量测斜管凹槽纵向位置，即测斜仪探头上测轮所在平面的倾斜度。
另一支加速度计测量垂直于测轮平面的倾斜度。
倾斜度可以转换成侧向位移。
对比当前与初始的观测数据，可以确定侧向偏移的变化量，显示出地层所发生的运动位移。
绘制偏移的变化量可以得到一个高分辨率的位移断面图。
此断面图有助于确定地面运动位移的大小，深度，方向和速率。
测斜仪特点:1.性能卓越：便携式数字垂直活动测斜仪以其耐久性，高精度和反应快速而赢得世界广泛的赞誉。
2.可重复探测：为确保在各种测斜管上同样可以探测，测斜仪探头配备了坚固的轮架，密封的轮轴和特殊设计的测轮。
测斜仪安全操作规程
测斜仪安全操作规程本文档旨在确保测斜仪的安全操作，帮助使用者正确使用测斜仪并避免潜在的安全风险。
1. 引言测斜仪是一种用于测量斜坡、岩石边坡等斜面变形的工具。
在使用测斜仪时，必须遵守以下安全操作规程，以确保使用者和环境的安全。
2. 设备概述测斜仪由以下几部分组成： - 仪器主机：包括显示屏、控制按钮等功能部件。
- 探头：用于测量斜度和倾斜角。
- 电源：为测斜仪提供电力。
3. 操作准备在使用测斜仪之前，请进行以下操作准备：- 确保工作场所安全，清除障碍物，确保有足够的空间进行操作。
- 检查测斜仪的外观是否完好，探头是否正常。
- 接通电源，并确保电源电压稳定。
- 将测斜仪放置在平稳的工作台上，并固定好。
4. 操作步骤4.1 打开测斜仪按下电源按钮，等待测斜仪启动，显示屏亮起。
4.2 参数设置在显示屏上选择合适的测量模式和参数设置。
根据实际需求，可以选择测量时间间隔、数据保存方式等参数。
4.3 安装探头将探头连接到测斜仪主机上，确保连接牢固。
避免在安装过程中对探头造成损坏。
4.4 定位校准将测斜仪放置在需要测量的斜面上，并进行定位校准。
避免在不稳定的地面上使用测斜仪，以免发生意外。
4.5 开始测量按下开始测量按钮，测斜仪开始记录数据。
在测量过程中，应保持测斜仪的稳定，避免外部震动对测量结果的影响。
4.6 结束测量测量完成后，按下停止按钮停止测量，并进行数据保存。
4.7 数据处理与分析将测量数据导出到计算机或其他设备进行处理和分析。
根据实际需要，可以使用合适的软件工具进行数据处理和可视化显示。
5. 安全注意事项在使用测斜仪时，务必注意以下事项： - 避免测斜仪与水、油等液体接触，以免损坏设备。
- 不要将测斜仪暴露在高温、潮湿或恶劣环境中，以免影响测量精度和设备寿命。
- 在测量过程中，不要随意移动测斜仪，以免干扰测量结果。
- 不要将测斜仪用于超过其额定测量范围的斜面，以免导致设备损坏和人身安全问题。
测斜仪的使用方法
测斜仪的使用方法
（一）斜仪的使用步骤
1. 打开斜仪的电源开关，仔细检查天平的支撑腿以及初度仪的卡尺，
确保仪器处于正常状态。
2. 把斜仪放在预先测量的基准总站上，点的位置需要确保稳定，勿换
动平台。
3. 将斜仪的望远镜安装在联动螺杆上，用水准仪校准望远镜中心水平线。
4. 将测点和参考点的距离和角度换算成斜仪中的零位，调节斜仪的零
位装置，使之确定在测站上的位置。
5. 将斜仪望远镜准视测点，调节望远镜的焦距、瞄准仪的倾斜仪的零
位对着目标，确认望远镜的中心线瞄准在测点上。
6. 通过视差角分度器进行斜仪的测量，旋转倾斜仪先分出垂直梯度，
之后分出水平梯度，将水平方向测量值记录，即可完成斜仪的测量。
7. 测试完毕后，放回斜仪的固定卡子，将初度仪、望远镜固定在原位，断开斜仪的电源，对斜仪进行清理，准备下次使用。
（二）注意事项
1. 斜仪的支撑腿、望远镜、倾斜仪拧紧力应符合要求，以免测量的数
据有偏差。
2. 测量过程中应避免望远镜被热量影响，以保证后续观测的精度。
3. 测量时，要注意调节望远镜的焦距，视野正确，确保测点的中心线
准确瞄准，以便获得正确的测量值。
4. 每次测量完毕后，要将斜仪放回原位，拧紧和固定各项仪器，以免下次测试时发生意外。
5. 每次使用斜仪都需要检查一下各项仪器的状态，确保各配件完好，以及电源是否可用，以保证安全、有效使用。
测斜仪现场操作步骤
测斜仪现场操作步骤一、测斜仪工作原理深层水平位移就是测量围护桩墙和土体在不同深度上的点的水平位移，通常采用测斜仪测量，将围护桩墙在不同深度上的点的水平位移按一定比例绘制出水平位移随深度变化的曲线，，即围护桩墙深层绕曲线。
测斜仪由测斜管、侧斜探头、数字式测读仪三部分组成，测斜管在基坑开挖潜埋设于围护桩墙和土体内，测斜管内有四条十字形对称分布的凹型导槽，作为测斜仪滑轮上下滑行轨道，测量时，使测斜探头的导向滚轮卡在测斜管内壁的导槽中，沿槽滚动将测斜探头放入测斜管，并由引出的导线将测斜管的倾斜角或其正弦值显示在测读仪上。
测斜仪的原理是通过摆锤受重力作用来测量侧斜探头轴线与铅垂线之间倾角，进而计算垂直位置各点的水平位移的。
当土体产生位移时，埋入土体中的测斜管随土体同步位移，测斜管的位移量即为土体的位移量，埋入土体中的测斜管随土体同步位移，测斜管的位移量即为土体的位移量。
放入测斜管内的活动探头测出的量是各个不同量测段上测斜管的倾角P，而该分段两端点（探头下滑动轮作用点与上滑动轮作用点）的水平偏差可测得的倾角用下式表示：δi=Li*sinφi式中：δi-为第i次量测的水平偏差值（mm）；Li-为第i次量测段的长度，通常取为0.5m、1.0m等整数（mm）；φi-为第i次量测段的倾角值。
二、现场操作1、将测斜探头从包装箱中取出，拧下防水盖，套上由厂家提供的O型圈（请务必保持O型圈的清洁、没有刻纹、裂痕、划痕），把电缆插座凹凸槽仔细对准后插入探头的插头内，用扳手将压紧螺帽拧紧，但用力不宜过大。
电缆另一端插头仔细对准后插入读数仪的插座内。
2、开机操作：开机前检查仪器是否与测斜探头相连，侧斜探头通过连接电缆和输出插头，应与测斜读数仪面板上标有“测斜探头”的四芯插座相连。
3、按面板上（∣）键若干秒后，仪器视窗显示开机提示符，稍停片刻，即进入测值界面。
界面上显示：Num-为侧孔号，包括A+读数及A-读数；Dep-提示当前侧斜-表示当前处于正测过程，A+-表示当前处于反侧过程，A-读数。
单点照像测斜仪原
操作步骤说明
定向方式总成
操作步骤说明
测斜方式总成
连接件
操作步骤说明
操作步骤说明
用专用工具松或者紧保护筒总成
操作步骤说明
数据读取 首先，查看铅模是否剪断，剪断说明仪器是
在底部正确着键，如没有剪断（影响高边测 量）应查找原因；卸开仪器仓，取出仪器， 检查仪器是否已正常工作
操作步骤说明
袋内进行)；
操作步骤说明
将罗盘和照像机连接；
操作步骤说明
将打片器与照像 机开口处贴实靠 紧，保证不能漏 光，用食指按下 照像机暗盒至极 限位置为止，再 用打片器将一枚 胶片
将定时器与照像机连接；
操作步骤说明
将电池筒与定时器连接 连接前检查电池筒是否电源充足
单点照像测斜仪结构和工作原理
最高工作温度：105℃
仪器外径：Φ27mm 外保护筒外径：Φ35mm 最大耐压：45～90Mpa
照像测斜仪组成
照像机 照像机内有装胶片的暗室和光源。工作时，
光源发光，罗盘上的测角装置的影像通过 透镜成像于胶片上。胶片感光后，通过辅 助设备冲洗成像。
照像测斜仪组成
）、单点照像机、罗盘（0°～20°、20°～90° ）。 保护筒总成包括：绳帽头、绳挂头、旋转接头、扶 正器、铜接头、保护筒、加长杆、定向杆、底部减 振器。使用时可选一种罗盘和控制器与其他部件组 装在一起，装入外保护筒。使用时可采用投测，也 可采用吊测。
单点照像测斜仪结构和工作原理
通过井下照像机构, 将方位度盘拍摄成像 而取得钻孔 方位、 倾角、高边信息
角度测量装置由井斜 刻度盘、罗盘、十字 摆锤、照明和照相系 统组成，罗盘的S始 终指北
单点照像测斜仪结构和工作原理
角度测量装置由井斜刻度盘、 罗盘、十字摆锤、照明和照 相系统组成，罗盘的S始终 指北
测斜仪操作手册(CX-901F)
尊敬的用户尊敬的用户 您好！感谢您选购CX-901F 测斜仪，为了正确使用仪器在仪器 使用之前，请确定您已仔细阅读并理解了本手册内容。
如果您已经阅读完全文，建议您将此手册进行妥善的保管，以便在将来的使用过程中进行查阅。
概 述：CX-901F 型测斜仪采用数字式传感器作敏感元件的仪器，它广泛应用于：深基坑开挖、地铁地基、公路地基、挡土墙、坝体及山体滑坡等工程方面土体内部位移变化的监测, 它是一种必配的测量仪器, 它在工程的应用对及时掌握工程的质量以及保证工程的安全性发挥着积极的作用。
整套仪器由；读数仪读数仪读数仪、、专用专用电缆电缆电缆、、活动探头活动探头、、数据通讯数据通讯&&处理软件处理软件等部分组成。
一、读数仪读数仪：：读数仪配有简洁而人性化的汉字操作界面，仪器内置超高分辨率24位A/D 模数转换器、保证其仪器的测量精度和高的分辨率，仪器还配置了海量内存、这样仪器能一次性存储足够多的测量数据。
通过操作无线遥控器把测量的数据进行自动保存，通过USB 通讯口可将测量的数据上传到电脑中，并保存为Execl 数据文件供进一步的分析处理，由专用软件计算出位移工程值，并提供多种格式测量报表及位移曲线图。
1、面板按键功能介绍面板按键功能介绍（（A ） 仪器开机 （（B ）仪器关机。
（（A ） 进入主菜单或进入子菜单 （（B ）移动光标左右。
（（A ） 退出菜单或返回上级菜单 （（B ）移动光标左右。
（（A ）移动光标上 （（B ）数值（增大）（（A ）移动光标下 （B ）数值（减小）（（A ） 进入菜单后确认选定 （（B ）确认保存设定的参数值。
（C ） 保存测量的数据 注注：正常使用时请正常使用时请使用使用使用遥控器遥控器遥控器来保存数据来保存数据来保存数据（（A ） 仪器复位键 注：仪器仪器在正常在正常在正常运行运行运行时时禁止禁止按此键按此键按此键 ！！！！2、界面介绍界面介绍2.12.1 主界面主界面主界面① 孔 号：范围1～99号孔。
测斜仪操作步骤
测斜仪操作步骤
1、从塑料保护管中取出测斜仪金属杆（简称测杆），拧下测杆一端的保护头，将主机与测杆用数据线连接，打开测杆开关（拨向红色点处为开）。
2、按下主机面板上“开”键，打开主机。
按“同步”键，显示“***YHQ—X***”；
再按“01”键，显示“delay*time 001min”，等待显示“000000”。
3、取下测杆端的数据线，装好保护头（测杆保持电源开启状态），将测杆与钻杆紧密连接。
4、将测杆全部送入钻孔（一般第一次采样点为2m，以后每4m一次）。
按“采样”键，显示“000 true →000”，等待数字变化为“000 true →001”后，可再次送入钻杆。
以后按照同样方式继续操作。
5、钻杆进入钻孔孔底或需要的深度时（一般不低于孔深的60%）采样结束，退出钻杆，取下测杆。
6、将测杆保护头打开，再次用数据线连接至主机。
按“同步”，显示“***YHQ—X***”；
再按“通信”，出现“OK”；
再按“同步”，显示“***YHQ—X***”；
再按“结果”，出现“001 α=*** β=***”。
7、记录显示α、β数据，按“结果”键可以依次读取，最后一个数据后出现“End”。
一般，α代表倾角，β代表方位。
8、关闭测杆、主机电源，收拾工具，轻拿轻放、物归原位。
yss-48f1电子单点测斜仪使用说明书
目录1．概述-----------------------------------------------------------------2 1.1用途与组成-------------------------------------------------------2 1.2性能参数----------------------------------------------------------2 2．工作原理-----------------------------------------------------------3 2.1测量头坐标系和结构特点---------------------------------------3 2.2直流交流变换器--------------------------------------------------4 2.3重力加速度计-----------------------------------------------------5 2.4磁通计-------------------------------------------------------------6 2.5电压时间变换器--------------------------------------------------7 2.6直流直流变换器--------------------------------------------------8 2.7其它----------------------------------------------------------------8 3．数据处理仪的使用-------------------------------------------------9 3.1开机---------------------------------------------------------------9 3.2探管检测----------------------------------------------------------9 3.3探管测量--------------------------------------------------------10 3.4探管标定--------------------------------------------------------10 3.5设置系统误差---------------------------------------------------11 3.6打印-------------------------------------------------------------12 4．CLDJ-100电子单点读数器的使用------------------------------------13 4.1 探管控制参数------------------------------------------------------13 4.2 探管状态检测------------------------------------------------------14 4.3 读取测量数据-------------------------------------------------- ---14 4.4 打印测量数据-------------------------------------------------- ---14 4.5 CLDJ-100的充电--------------------------------------------------16 5．充电电池筒的使用----------------------------------------------16 6．注意事项-----------------------------------------------------------171 概述1.1 用途与组成YSS-48F1电子单点测斜仪是北京海蓝公司研制开发的电子类的单点测斜仪，能够完成井斜、方位等参数的测量功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验5.1 单点测斜仪使用操作方法一、目的与要求1. 熟悉和了解JXY—2型单点测斜仪的结构、工作原理和使用条件。
2. 掌握JZY—2型测斜仪操作方法。
二、实验内容1. 测量钻孔5m、20m、30m处的顶角和方位角；2. 作出钻孔顶角和方位角的变化曲线。
三、实验设备、仪器及辅助工具1. XY—4型钻机，ф50mm钻杆；2. JXY—2型测斜仪一套2台，井下钢绳吊装护筒一套；3. 拧卸钻杆工具、管钳等。
四、实验步骤1. 从保护简内取出测斜仪，旋动定时装置的旋钮，分别将两台仪器的机械钟启动到仪器卡所需要的时间（根据所测点的深度，下钻所需要的时间和组装仪器所需要的时间以及仪器在测点稳定所需时间的总和）。
记下时间。
2. 将两台仪器分别装入保护筒内，盖紧密封盖。
3. 将两台仪器分上、下位装入井下钢绳吊装护筒里，拧紧护筒堵头。
4. 将井下钢绳吊装护筒连接在钻杆上。
5. 开动钻机，利用升降机，使用钻杆将测斜仪下到测点。
6. 仪器在测点稳定后，超过仪器锁卡所需时间，待仪器锁卡后，提出井下钢绳吊装护筒，取出测斜仪，分别直接读出两台仪器所测顶角和方位角。
作好第一测点记录。
7. 重复上述操作步骤，测量钻孔的下一个测点。
五、实验数据整理（填入表中）六、实验报告要求1. 每人交一份实验报告。
2. 简述JXY—2型单点测斜仪结构特点及工作原理。
3. 分析测量结果，简析钻孔弯曲原因。
实验5.2多点测斜仪操作方法一、目的与要求1. 熟悉和了解JJX—3型多点测斜仪的结构、工作原理和使用条件。
2. 掌握JJX—3型测斜仪操作方法。
二、实验内容1. 测量钻孔5m、10m、20m、30m、40m处的顶角和方位角；2. 作出钻孔顶角和方位角的变化曲线。
三、实验设备、仪器及辅助工具1. 升降绞车，钢丝绳，三芯电缆线。
2. JJX—3测斜仪。
3. JJG—1型测斜校验台。
4 拧卸工具，常用小工具。
四、实验步骤及操作注意事项1. 仪器接线与调试将JJX—3型井下仪器固定在校验台上，把井下仪器顶端三芯线与电缆三芯线按相同颜色联拉起来，用橡胶皮或不透水材料扎紧密封。
把电缆线的三个接头（一般红色“+”、灰色“—”，黑色“地”）分别接到面板上的三个接线柱上（“+”、“—”、“╧”）。
将90V直流电源（或90V干电池）接在仪器面板电源接线柱“+”、“—”上（图5-1）。
按下“电源检查”按钮，这时“状态指示”mA表指针应指在两红线之间“V”内。
按下“状态转换”按钮，识别四个状态位置（见表5—1）。
按下“状态转换”按钮，使井下仪器处于自由状态后，将刻度盘红线与有机玻璃红线重合，再按下方位测量按钮，这时平衡指示mA表指针应指“O”，如有偏转，用螺丝刀调节“电缆电阻补偿”电位器，使指针指“O”调整校验台，使验台处于水平状态，并用罗盘确定方位。
将井下仪器在校验台上转动一个角度，测量顶角和方位角，作好记录，然后与校验台上刻度进行比较，记下仪器误差值，实测时注意修正。
图5-1 JJX－3型测量面板2. 钻孔测量利用升降绞车上的钢丝绳，将井下仪器轻轻下到钻孔第一测点处进行顶角和方位角测量。
（1）顶角测量井下仪器下到第一测点后，按下“状态转换”按钮，使仪器处于“自由”状态，等稳定后，再按“状态转换”按钮，使仪器处于“顶角锁紧”状态。
这时左手按下“顶角测量”按钮，右手转动平衡电阻盘，使检流计（平衡指示）指针指“O”，则有机玻璃红线下面的内圈刻度为顶角度值。
记下顶角读数。
（2）方位角测量按下“状态转换”按钮，使仪器处于“自由”状态，等稳定后，再按“状态转换”按钮，使仪器处于“方位角锁紧”状态。
这时左手按下“方位测量”按钮，右手转动平衡电阻盘，使检流计（平衡指示）指针指“O”，则有机玻璃红线下面的外圈刻度为方位角度值。
记下方位角读数。
（3）多点测量第一测点测量完毕后，将井下仪器下放到第二测点，重复上述操作程序，测量第二测点的顶角和方位角。
依次下放测量钻孔下部各测点。
（4）多次测量井下仪器在孔内上提的过程中，可再次测量下放时所测各点，将两次所测结果进行分析比较，取其平均值。
3. 注意事项井下仪器、电缆、面板三者的接线均不能接错。
否则，由于电流过大，以致烧坏方位角和顶角的电阻。
测量时，由自由状态转换到锁紧状态，应不少于12S的稳定时间，否则，由于测量系统在不稳定状态下工作，会带来一定的测量误差。
井下仪器不要倒置，以免继电器上面的轴尖脱落，造成失灵。
五、实验数据整理（填入表中）五、实验报告要求1. 每人交一份实验报告。
2. 分析JJX—3与JXY—2型测斜仪结构、工作原理异同点。
3. 分析测量结果，简析误差因素。
实验5.3 磁性矿体钻孔测斜仪操作方法一、目的与要求1. 熟悉和了解JDL—1型陀螺测斜仪的结构、工作原理和适用范围。
2. 掌握JDL—1型陀螺测斜仪操作方法。
二、实验内容1. 测量钻孔5m、10m、20m、30m、40m处的顶角和方位角。
2. 作出钻孔顶角和方位角的变化曲线。
三、实验设备、仪器及辅助工具1. 升降绞车、钢丝绳、三芯电缆线；2. JDL—1型陀螺测斜仪；3. JJG—1型测斜仪校验台；4. 三角架、标杆、瞄准器。
四、实验步骤及操作方法1. 仪器接线与调试将JDL—1型陀螺测斜仪井下仪器，夹持在JJG—1型校验台上，联接好三芯电缆，调整三相电压、电流、“锁紧”。
“自由”所用电流电压值。
将测量箱校准、调零。
先开控制箱：检查所需电源电压插头是否与外联电压相符。
分别按下K2的AVI、BVI、CVI，检查三相电流电压是否正常，三相指示灯是否亮；检查陀螺运转是否正常；观察控制箱上电流与电压表，电流应逐渐下降，电压逐步上升至稳定值。
再检查陀螺电机的供电电压，应为36V±2V，如过高或过低，可调面板右下角“三相输出”电位计R1g；并记下这些数值，做为在不更换电缆的情况下的标准值。
接着开测量箱：检查所联接的电源电压与外联电源电压是否相符，无误码率后可开机，荧光数码管及度数指示灯“O”亮，待读数稍稳定再校准。
按下控制箱开关K3的BVI键，再将K2“自由”键按下，此时电流表指示电流加大20mA左右。
同时，孔下仪器除有400Hz陀螺电机动转声，尚有一种“沙—沙”齿轮啮合声，表明“自由”过程在进行，1min以后“沙—沙”声消失，电流表指针复原，绿色指示灯亮，表明陀螺已处“自由”状态。
之后将K2键按下，准备测量。
测量箱的调零与校准：测量箱开动稳定几分针后，将仪器右下的测量选择扳键开关“α—θ”的扳键放在中间位置，输入端自行接地，荧光数码管读数应为0000，如读数不为0000，可略微调面板右下角的调零电位计，使读数为0000。
测量值的校准：先将左下方的“测量”键按下，再将测量选择开关“α—θ”扳至“θ”档，将校验台摆置于顶角θ=40°条件下，读出θ的显示值，通过调节前置放大器板（CX—08A）上的W1可单独调整θ读数，使θ读数为40°，然后再将校验台摆在20°、5°条件下查看θ显示值是否准确，如误差超大型过±0.5°，再调W1，使θ读数接近20°或5°，反回来再校验θ=40°时测量显示值。
如此，反复调节W1，使θ在不同角度下的显示值均在规定的误差（±0.5°）范围内。
之后，将孔下传感器稳定单位供电电压直接输到测量箱，记下此时θ档的显示值。
做为野外或简单校准的标准参考电压值。
方位角的校准：将测量选择开关K2扳至“α”档，校验台顶角θ为10°，缓慢旋转校验台的方位角，找到测量箱读数为0000这一位置并固紧校验台。
再把校验台的方位度盘拨在0°，然后旋转校验台至90°，通过调CX—08A上的W2，使读数为90°，之后，分别在α=180°、270°方位下，调节W2来调节上列方位读数，使之不超过±6°，同顶角θ校准一样，调节W2可单独高速α值。
通过上述校准后，测量箱内的“标准”（参考电压）已被调到某一参考值。
按下“校准”键，记下测量箱显示出的数码，做为测量和下次校验的参考或做为测量箱内部检查标准。
在面板上调节“校准”，可同时改变α和θ的数值。
检查陀螺主轴静漂值：把校验台顶角置于5°，分别在校验台方位角为0°、90°、180°、270°四个位置各做静漂15min，若其结果均在3°之内，或有一处超过±5°之内，而四项静漂的绝对值之和不大于±12°，则仪器静漂为合格。
仪器校验后，将陀螺仪锁紧。
即按下“锁紧”键，待“锁紧”指示红灯亮后，关闭仪器，取下各连接线，准备测量钻孔。
2. 钻孔测量将仪器安置在平稳、干净和无日光直射的地方，按仪器连接说明图将仪器连接好。
注意电源电压的检查。
进行孔口定向：将三脚架摆在孔口附近，使其前脚摆在已知方位线上，图5-2 三自由度陀螺仪示意图图5-3 瞄准器、三脚架标杆孔口定向示意图在方位线上的30m和40m处各立一标杆，将井下仪器呈8°～10°倾斜于三脚架上；把瞄准器上的水准器水平。
转动探管，用瞄准器瞄准远处标杆，使三点一线。
然后开控制制箱、测量箱，待陀螺电机额定转速后，按下K3“自由”键，待控制箱绿灯亮后，将控制箱测量键K2按下，进行测量箱野外校准。
校准后拨动测量选择开关“α—θ”测出三脚架上探管的倾斜方位和顶角，将此值记下，并记下时间，做为计算陀螺主轴漂移起始方位、超始时间。
下孔测量：将井下仪器轻轻直立搬离三脚架至孔口管内，做为测孔的“0”m点，测量顶角θ和方位角α，连同时间一起记录下来，作为“0”m点测量结果。
然后开动绞车，使仪器按1m/s速度下放至第二测点，稍等一会儿，待测量箱读数稳定后，记下θ、α数据和时间。
依次测量各预测点。
提升时，自下而上的再测量上述各点。
测完孔中各点，将仪器送至三脚架上，测量出方位角，得到与孔口定向时方位读数的差值，即为陀螺主轴在测量时间内的总漂移，并记下时间。
上述工作完毕，将陀螺仪锁紧，切断电源，将各处连接线取下，把探管擦拭干净，拧上保护盖，装入防震箱。
五、测量数据处理与误差修正1. 求出下放和提升的测量中每个测点顶角值的算术平均值，即为钻孔各测后按时间把漂移值勤分配给各测点的方位角测量值上。
求出各测点下放和提升的两次方位角测量的算术平均值，再把各测点的这一算术平均值，减去孔口定向方位角，得到各测点的终点角。
3. 终点角就是所测方位角在垂直仪器轴线之平面内的投影，终点角φ与真实方位角α之差称为框架误差。
真实方位角的求取公式：α=α0+arctg（tgφ·cosθ）式中α——真方位角；α0——定向方位角θ——钻孔顶角；φ——仪器终点角（仪器读数减去定向方位角）六、实验报告要求1. 每人交一份实验报告。
