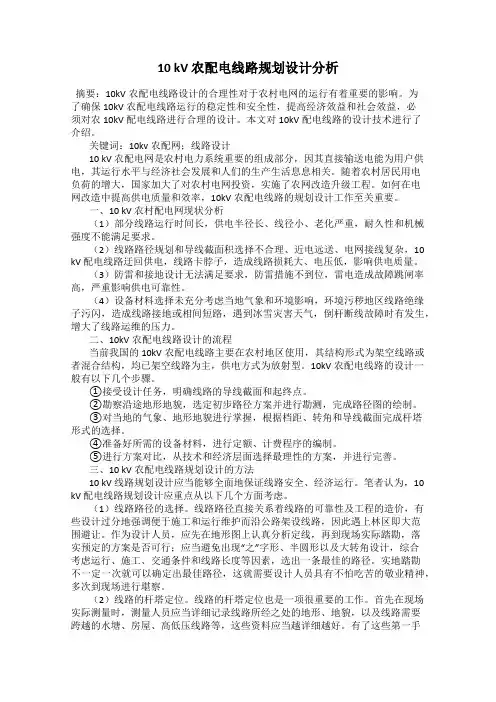

10 kV 农配电线路规划设计分析
10 kV 农配电线路规划设计分析摘要：10kV农配电线路设计的合理性对于农村电网的运行有着重要的影响。
为了确保10kV农配电线路运行的稳定性和安全性，提高经济效益和社会效益，必须对农10kV配电线路进行合理的设计。
本文对10kV配电线路的设计技术进行了介绍。
关键词：10kv农配网；线路设计10 kV 农配电网是农村电力系统重要的组成部分，因其直接输送电能为用户供电，其运行水平与经济社会发展和人们的生产生活息息相关。
随着农村居民用电负荷的增大，国家加大了对农村电网投资，实施了农网改造升级工程。
如何在电网改造中提高供电质量和效率，10kV农配电线路的规划设计工作至关重要。
一、10 kV 农村配电网现状分析（1）部分线路运行时间长，供电半径长、线径小、老化严重，耐久性和机械强度不能满足要求。
（2）线路路径规划和导线截面积选择不合理、近电远送、电网接线复杂，10 kV 配电线路迂回供电，线路卡脖子，造成线路损耗大、电压低，影响供电质量。
（3）防雷和接地设计无法满足要求，防雷措施不到位，雷电造成故障跳闸率高，严重影响供电可靠性。
（4）设备材料选择未充分考虑当地气象和环境影响，环境污秽地区线路绝缘子污闪，造成线路接地或相间短路，遇到冰雪灾害天气，倒杆断线故障时有发生，增大了线路运维的压力。
二、10kV农配电线路设计的流程当前我国的10kV农配电线路主要在农村地区使用，其结构形式为架空线路或者混合结构，均已架空线路为主，供电方式为放射型。
10kV农配电线路的设计一般有以下几个步骤。
①接受设计任务，明确线路的导线截面和起终点。
②勘察沿途地形地貌，选定初步路径方案并进行勘测，完成路径图的绘制。
③对当地的气象、地形地貌进行掌握，根据档距、转角和导线截面完成杆塔形式的选择。
④准备好所需的设备材料，进行定额、计费程序的编制。
⑤进行方案对比，从技术和经济层面选择最理性的方案，并进行完善。
三、10 kV农配电线路规划设计的方法10 kV 线路规划设计应当能够全面地保证线路安全、经济运行。
农配网改造中低压配电线路的设计与规划分析
运营探讨
农配网改造中低压配电线路的设计与规划分析
马维烨
（国网甘肃省电力公司天祝县供电公司，甘肃
随着社会经济的快速发展，乡镇企业崛起，人民生活质量不断提高，同时用电量的需求与日俱增。
原有的供电线路已经不能满足庞大的用电量需求，线路存在较大的安全隐患。
因此，对农村电网改造升级尤为重要。
而在这项复杂改造工作中，重要工作之一就是中低压配电线路的设计与规划。
中低压配电线路是农配网的主要组成部分，结合农配网实际情况与人们的用电需求，就可以确保线路得到更加合理、完善的设计与规划，有效提高农村地区供电的安全性和可靠性。
农配网；改造；中低压配电线路；设计；规划
Design and Planning Analysis of Middle and Low Voltage Distribution Lines in Rural
Distribution Network Transformation
MA Wei-ye
State Grid Gansu Electric Power Company Tianzhu County Power Supply Company
With the rapid development of social economy，the rise of township enterprises
and the demand for electricity is increasing. The original power supply line has been unable to meet the。
对农网配电建设与改造适应运行需求的分析
对农网配电建设与改造适应运行需求的分析进入21世纪以后，我国的经济社会发展速度就越来越快，尤其是城市化的建設和发展，有效提高了人们的生活水平，近几年来，我国也加强了农村的建设和发展，新农村的建设已经取得了极大的成效，农村的基础建设愈加完善，农民生活水平显著提高。
在农村的建设和发展过程中，农网建设是其中十分重要的内容，文化建设能够有效完善农村的电力建设，为农民的生活提供更多的便利，提高农民生活水平。
我国农网在建设和改造的过程中，配电线路的设计会直接影响到其运行效率，所以本文就针对农网建设与改造中的配电线路设计工作进行探讨。
标签：农网;建设改造;配线设计引言在对城乡架空配电线路进行设计的过程中，首先要保证设计能够有效贯彻国家经济政策，其次还需要考虑到配电设计的安全性、技术性与经济性。
在设计的过程之中，对于不同特点的区域采取针对性的供电半径，例如，对于大负荷配电线路，配电半径应当控制在4～6km，在设计湖区范围的农村线路时;必须将供电半径控制在7～10km，此外，在设置山区范围内的农村线路时，要注意将供电半径控制在10～15km。
1农网建设与改造的总体要求农村电网建设与改造过程中要注重统一规划，要把农网改造纳入国家电网建设工程中，对于农网的建设和改造，要结合农村的生态环境、农耕特点等实际情况进行，要做到满足农村地区人民生活生产及农村经济的发展的需求，避免重复建设改造。
在建设改造过程中，要将原有电网设备的使用效能提升至昀大，有条件扩建增容的地方要先考虑扩容，即针对原有电网及输电设备的问题如接线方式、供电半径等进行改造。
对于扩建增容不能解决的则考虑新建，这要求对变电站布点、配电线路路径选择等做出新的规划和设计。
2农网配电建设与改造设计2.1配电线路路径明确：在农网配电线路构建过程中，应以农村实际用户分布趋势为基础，选择中心位置，将其设定为配电箱的安装位置。
在针对配电箱安装问题，应与线路之间的距离控制在30m之内，否则会因线路与配电箱之间的距离过长，造成电力损耗。
当前农村配电线路规划方面存在的问题及措施
１ ． ３ 电器 二 次以及 配 网 自动 化规划 建设 过 于简 单
电 网企 业 更 本 没 有 或 者 很 少对 农 村 电 网进 行 过 配 电 网 的 自动 化 规 划 设 计 ．在 今 后 电 网企 业 应 该 加 大 对 于农 村 在 配 电
的 问题 也 不 可 能及 时准 确 的 发 现
１ ． ２ 度 电力未 来需 求不能 准确 预测
电 力 未 来 需 求预 测 ，是 由 于相 关 的 工 作人 员 缺 乏 与 之 相
关 的 专 业 知识 ． 对 配 电 网的 历 史数 据 收 集 不 全 面 ． 导 致 负荷 预
测 结 果 常 常 与 实 际 需求 相 差 很 大 。பைடு நூலகம்例如 ， 对 某 县 的 电力 需 求 进
当前农村配电线路规划方面存在的问 题及措施
董
【 摘
艳， 马姗 姗 （ 国网河南省电力公司荥阳市供电公司， ４ ５ ０ １ ０ ０ ）
要】 我 国农村 电网的规划 ， 绝大多数是以尽 可能低 的价格 与最 快的建设速度为 目的， 而没有考 虑未来 电网拓 展所 需要的后期成本与产生
的经济效益， 从长远来看 ， 我 国农 村 这 样 的 电 网会 严 重 阻碍 电 网 未 来 的 发 展 。 本 文 主 要 对 当前 我 国 农村 电 网 的 出 现 的 一 些 问 题 进 行 了有 效 分
１ ． ４ 电网建设 投 资估值 不准 确
对 于 单 位 工 程 的 造 价 没 有 进 行 同一 的 规 范 ．缺 乏 技 术 经
线 圈 上 的 警铃 就 会 运 行 起 来 ， 产生刺耳的响声 ， 此 时动 作 光子 检 测是 否 存 在 接 地 的 情 况 。 牌 也会 从 灰 暗 的状 态 变得 明 亮 ． 消弧 线 圈上 的指 示 灯也 会 变 （ ３ ） 运 维检 修 人 员 用 正 常 设 备 替 换 已经 查 出 问 题 的故 障 的明亮 ， 中性 点 位 移 电 压表 上 显 示 的 刻 度 值 也 会 变大 ； 如 果检 设 备 。 测 到接 地相 电压 的状 态 为零 的 时候 ． 这就 说 明 单相 接 地 发 生 了 问题 。 如 果 上 述 问题 产 生 时 。 运 维检 修 人 员就 应 该 马 上 进 行 下 面 的操 作 来 解 决发 生 的故 障 ． 减 少更 大的 损 失 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
农网配电线路规划设计浅析贾莹莹
发表时间：2017-08-02T15:44:43.740Z 来源：《电力设备》2017年第9期作者：贾莹莹
[导读] 摘要：我国农村城市化建设推动了农网配电的发展，在发展中也对农网配电有了新的要求，要求对农网配电进行改造和设计，线路规划，器材选取，改观配电技术。
（国网山东省电力公司宁津县供电公司山东省德州市 253400）
摘要：我国农村城市化建设推动了农网配电的发展，在发展中也对农网配电有了新的要求，要求对农网配电进行改造和设计，线路规划，器材选取，改观配电技术。
通过实践证明，农网配电发展需要统一的规划和实施标准，来适应现在的农村供电需求，满足现在的经济发展。
关键词：农网配电；规划；设计
引言
目前，在广大的农村地区，低压配网技术应用于农村电网改造以及十分普遍了，且技术应用情况有了很大的改观，但是随着时代的发展以及科学技术的快速进步，相关的新技术和新方法在农网改造工作中的应用还比较的缺乏，怎样合理科学的将技术应用到中低压配电路的设计与规划方面是未来电力工作者应该注重研究的课题。
1、勘测和定位配电线路
1.1勘测配电线路路径
在勘测配电路径时，要考虑用户的分布点，确定接户配电箱安装的位置，再到现场选择最合适的路径，所以在选取路径时要满足几点要求；第一，结合本地区的发展规划，配合农业机械化的发展和道路规划，方便机械化耕地，避免线路的迁移；第二，为了减少电能和电压的损失，降低工程的造价，方便施工和维护，配电线路的路径应该尽量短，转角要少，低压的主干线应该靠近道路侧，但是不影响道路交通；第三，为了确保配电线路安全运行，线路的路径还应该避开易塌陷的地方，避免跨越堆放可燃物、爆炸物的地方，以免发生事故，还应该考虑电力线路对弱电线路的影响。
1.2测定杆位
确定路径后，再测量杆位。
杆位的测定要做到三点：第一，确定线路中的首端杆位置和终端杆位置，如果路径要跨越转角，就要确定转角杆位，这样可以通过首段杆、转角杆和终端杆的位置来确定直线杆位置；第二，在确定位置时还要考虑线的拉力，是否有合适的位置，是否可以挖拉力坑的位置；第三，确定位置时应该要避免影响本地人们的生活，考虑配电箱电源的进出线，考虑线路的档距，选择合理的距离，在特殊情况和要求下，可以适当减小线路档距，尽量避免线路交叉。
2、变压器的选择、安装
2.1确定农网配电变压器的容量
农网配电变压器的容量对变压器安全的运行、用户的生产和发展有着一定的影响，所以选取变压器的容量应该全面考虑；第一，根据配电变压器技术的特性，结合当地的实际用电状况和发展状态，计算变压器的最佳容量；第二，根据现在的供电情况，在此负荷的基础上，预测未来近几年内可能会增加的照明和动力负荷，再确定使用的变压器容量；第三，测试选取的变压器容量，在最大功率的电动机验算，再从其中确定满足最大运行量的变压器容量，以便适应现代农业生产，降低投资成本，达到最大的社会和经济效益。
2.2确定农网配电变压器的安装位置
农网配电线路中的变压器安装位置就是指达到最佳线路运行效益的地方，安装位置的选取要考虑农网线路的损耗、线路的运转、安装的费用和施工的进程等方面的情况，所以在安装位置进行选取时，要根据当地的地形，考虑用户密度程度。
在确定安装位置时，也要遵循：要尽量避免不安全、脏乱、地势低洼等地带；避免从学校、广场和住宅小区等地方通高压电线；确定位置时，应该尽量避免影响人们生活和道路交通，同时还便于安装和维护；确定位置时，用户量大，选取半径短。
3、计量装置设计
3.1配电箱
现阶段应用于农村电网的配电箱主要有两种，即单一式低压配电箱和综合型低压配电箱。
通常情况下，配电变压器在30kVA以下，主要运用的是单一式配电箱，而当配电变压器在50千伏安以上，主要运用的是综合型配电箱。
3.2计量装置
计量装置可分为照明用户型计量装置和动力用户型计量装置。
照明用户型计量装置，主要依据农村居住区域用电特征与发展规律，对其用电负荷进行计算，以选出最佳的计量装置型号和容量。
通常情况下主要采用的是DD862型号计量装置，耗电较低，使用寿命较长。
动力用户型计量装置，如果相电流小于100A，可采用直配表进行计量，如果相电流大于100A，采用直接表易发生电表烧毁事故，因此宜采用高压计量箱或采用低压计量箱进行计量。
4、拉线设计
拉线设计主要有材质选择、安装位置、拉线底把及拉线长度。
（1）材质选择。
通常情况下农村电网配电线路拉线材质应为镀锌钢绞线，其截面最小值应在GJ-25mm2以上，安全系数不超过2。
（2）安装位置。
拉线主要是用于维持导线拉力或者分压平衡的一种加固装置，所以选择适宜的拉线安装位置非常重要，通常情况下，应将拉线设置在电杆固定位置，即安置在横担以下0.1m至0.3m位置。
对于跨越道路处水平拉线，其与路面垂直距离应不少于6m，同时拉线柱斜角在10°至20°之间，拉线和电杆间夹角为45°。
若受到地形影响，则应将其夹角缩小到不低于30°，以保证拉线拉力平衡。
（3）拉线底把。
拉线底把主要应由直径在16mm以上圆钢制作而成的拉线棒，并使底把高出地面0.3m至0.5m，为UT线夹在拉线长度调整中的应用提供方便。
拉线盘主要有钢筋混凝土支撑。
（4）拉线长度。
由于拉线容易受到当地外部因素和地形因素的影响，所以拉线长度必须按照当地实际情况进行计算。
5、电杆基础设计
电杆基础应根据当地土质情况实际确定是否加装底盘或卡盘。
采用岩石制做的底盘、卡盘、拉线盘应选择结构完整、质地坚硬的石料且应进行试验和鉴定；现浇基础的混凝土强度不宜低于C15级，预制基础的混凝土强度等级不宜小于C20级；配电线路采用钢管杆时，应结
合当地实际情况选定钢管杆的基础型式，基础的倾覆稳定应符合规程要求。
为了减少农村电网配电线路运行检修费用，延长电杆使用寿命，配电线路电杆基础必须与我国线路电杆标准相适应，即采取预应力式钢筋混凝土作为配电线路电杆基础。
再者，需对其电杆基础埋深进行确定，电杆基础埋深必须依据当地配电线路运行情况、地质状况及气候条件等确定。
结束语
农村电网配电线路设计影响因素较多，主要包括电气学、电力学及环境科学等。
因此，要求设计人员在对农村配电线路进行设计时，必须对当地规划发展情况进行有效的掌握，并在设计前进行有效勘察，以保证农村电网配电线路设计的科学性和合理性，有效改善农村电网供电能力。
参考文献：
[1]高峰，农网配电线路规划设计浅析[J]中国电力企业管理 2016（10）
[2]贾淑峰.农网改造中低压配电线路的设计与规划分析[J].电子技术与软件工程.2013（22）
[3]魏俊晔.浅谈农网改造中低压配电线路的设计与规划[J].中国高新技术企业.2013（18）。
