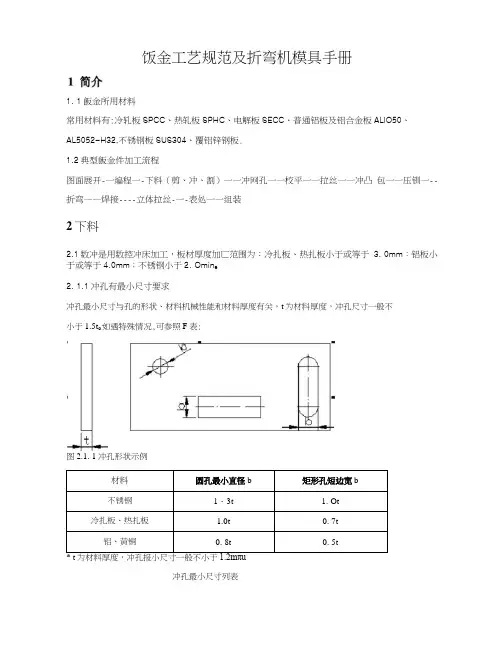

钣金工艺标准规范标准及折弯及模具介绍材料
饭金工艺规范及折弯机模具手册1. 1飯金所用材料常用材料有:冷轧板SPCC、热轧板SPHC、电解板SECC、普通铝板及铝合金板ALlO50、AL5052-H32,不锈钢板SUS304、覆铝锌钢板.1.2典型飯金件加工流程图面展开-一编程一-下料（剪、冲、割）一一冲网孔一一校平一一拉丝一一冲凸包一一压钏一--折弯——焊接----立体拉丝-一-表处一一组装2下料2.1数冲是用数控冲床加工，板材厚度加匸范围为：冷扎板、热扎板小于或等于3. 0mm：铝板小于或等于4.0mm；不锈钢小于2. Omin e2. 1.1冲孔有最小尺寸要求冲孔最小尺寸与孔的形状、材料机械性能和材料厚度有关。
t为材料厚度，冲孔尺寸一般不小于1.5t o如遇特殊情况,可参照F表:图2.1. 1冲孔形状示例材料圆孔最小直径b矩形孔短边宽b不锈钢1・3t 1. Ot冷扎板、热扎板 1.0t0. 7t铝、黄铜0. 8t0. 5t冲孔最小尺寸列表2.1.2数冲的孔间距与孔边距零件的冲孔边缘离外形的最小距离随零件与孔的形状不同有一定的限制，见图2. 1.2。
当冲孔边缘与零件外形边缘不平行时，该故小距离应不小于材料厚度t；平行时，应不小Γ1.5to图2.1.2冲裁件孔边距、孔间距示意图2. 1.3折弯件及拉深件不可选用数冲下料，可选用二次激光切割。
2.1.4螺钉、螺栓的过孔和沉头座螺钉、螺栓过孔和沉头座的结构尺寸按下表选取取。
对于沉头螺钉的沉头座，如果板材太薄难以同时保证过孔d2和沉孔D,应优先保证过孔d2。
用于螺钉、螺栓的过孔*要求板材厚度。
用于沉头螺钉的沉头座及过孔*要求板材厚度t$h°用于沉头钏钉的沉头座及过孔激光切割是用激光机飞行切割加工，板材厚度加工范围为冷扎板、热扎板小于或等于8. Omm:不锈钢小于或等于4. Omm :铝板小于等于5. Ommo其优点是加工板材厚度大，切割工件外形速度快，加工灵活.缺点是会产生热变型，网孔件不宜用此方式加工,加工成本高！折弯折弯件的最小弯曲半径材料弯曲时，其圆角区上，外层收到拉伸，内层则受到压缩。
钣金工艺规范标准[详]
![钣金工艺规范标准[详]](https://img.taocdn.com/s3/m/87cbdcf5a32d7375a51780a8.png)
钣金工艺规1简介1.1钣金所用材料常用材料有:冷轧板SPCC、热轧板SPHC、电解板SECC、普通铝板及铝合金板AL1050、AL5052-H32,不锈钢板SUS304、覆铝锌钢板.1.2典型钣金件加工流程图面展开---编程---下料（剪、冲、割）----冲网孔----校平----拉丝----冲凸包----压铆----折弯-----焊接----立体拉丝----表处----组装2下料2.1数冲是用数控冲床加工，板材厚度加工围为：冷扎板、热扎板小于或等于3.0mm；铝板小于或等于4.0mm；不锈钢小于2.0mm。
2.1.1 冲孔有最小尺寸要求冲孔最小尺寸与孔的形状、材料机械性能和材料厚度有关。
t为材料厚度，冲孔尺寸一般不小于1.5t。
如遇特殊情况，可参照下表：图2.1.1 冲孔形状示例* t为材料厚度，冲孔最小尺寸一般不小于1.2mm。
冲孔最小尺寸列表2.1.2 数冲的孔间距与孔边距零件的冲孔边缘离外形的最小距离随零件与孔的形状不同有一定的限制，见图2.1.2。
当冲孔边缘与零件外形边缘不平行时，该最小距离应不小于材料厚度t；平行时，应不小于1.5t。
2.1.3 折弯件及拉深件不可选用数冲下料，可选用二次激光切割。
2.1.4 螺钉、螺栓的过孔和沉头座螺钉、螺栓过孔和沉头座的结构尺寸按下表选取取。
对于沉头螺钉的沉头座，如果板材太薄难以同时保证过孔d2和沉孔D，应优先保证过孔d2。
表1用于螺钉、螺栓的过孔*要求钣材厚度t≥h。
表2用于沉头螺钉的沉头座及过孔*要求钣材厚度t≥h。
表3用于沉头铆钉的沉头座及过孔2.2激光切割是用激光机飞行切割加工，板材厚度加工围为冷扎板、热扎板小于或等于8.0mm；不锈钢小于或等于4.0mm ；铝板小于等于5.0mm。
其优点是加工板材厚度大，切割工件外形速度快，加工灵活.缺点是会产生热变型，网孔件不宜用此方式加工,加工成本高！3折弯3.1折弯件的最小弯曲半径材料弯曲时，其圆角区上，外层收到拉伸，层则受到压缩。
钣金工艺规范
钣金工艺规范1.1钣金所用材料常用材料有:冷轧板SPCC、热轧板SPHC、电解板SECC、普通铝板及铝合金板AL1050、AL5052-H32,不锈钢板SUS304、覆铝锌钢板.1.2典型钣金件加工流程图面展开---编程---下料(剪、冲、割)----冲网孔----校平----拉丝----冲凸包----压铆----折弯-----焊接----立体拉丝----表处----组装2.1 数冲是用数控冲床加工，板材厚度加工范围为：冷扎板、热扎板小于或者等于3.0mm；铝板小于或者等于4.0mm；不锈钢小于2.0mm。
2.1.1 冲孔有最小尺寸要求冲孔最小尺寸与孔的形状、材料机械性能和材料厚度有关。
t为材料厚度，冲孔尺寸普通不小于1.5t。
如遇特殊情况，可参照下表：图2.1.1 冲孔形状示例* t为材料厚度，冲孔最小尺寸普通不小于1.2mm。
冲孔最小尺寸列表不锈钢冷扎板、热扎板铝、黄铜1.0t0.7t0.5t1.3t1.0t0.8t2.1.2 数冲的孔间距与孔边距零件的冲孔边缘离外形的最小距离随零件与孔的形状不同有一定的限制，见图2.1.2。
当冲孔边缘与零件外形边缘不平行时，该最小距离应不小于材料厚度t；平行时，应不小于1.5t。
(图1.4)图2.1.2 冲裁件孔边距、孔间距示意图2.1.3 折弯件及拉深件不可选用数冲下料，可选用二次激光切割。
2.1.4 螺钉、螺栓的过孔和沉头座螺钉、螺栓过孔和沉头座的结构尺寸按下表选取取。
对于沉头螺钉的沉头座，如果板材太薄难以同时保证过孔d2和沉孔D，应优先保证过孔d2。
表1 用于螺钉、螺栓的过孔*要求钣材厚度t≥h。
表2 用于沉头螺钉的沉头座及过孔*要求钣材厚度t ≥h 。
表3 用于沉头铆钉的沉头座及过孔2.2激光切割是用激光机飞行切割加工，板材厚度加工范围为冷扎板、热扎板小于或者等于8.0mm ；不锈钢小于或者等于4.0mm ；铝板小于等于5.0mm 。
其优点是加工 板材厚度大，切割工件外形速度快，加工灵便.缺点是会产生热变型，网孔件不 宜用此方式加工,加工成本高！3.1 折弯件的最小弯曲半径材料弯曲时，其圆角区上，外层收到拉伸，内层则受到压缩。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钣金数控冲床加工工艺规范
（发布日期：XXXXXXX）
1范围
本规范规定了中央空调设备有限公司数控冲床加工及相关钣金件设计的一般要求，特制定本加工工艺规范。
本标准适用于制冷集团中央空调事业部本部工厂。
2引用标准
下列标准所包含的条文, 通过在本标准中引用而构成为本标准的条文。
本标准出版时, 所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
参考资料：GB/T 13914-1992 冲压件尺寸公差
QJ/MK 05.910-2001 连续电镀锌钢板及钢带
QJ/MK 05.912-2001 连续热镀锌钢板及钢带
MOTORUM数控冲床加工手册
MOTORUM数控冲床编程手册
3现有加工设备参数及加工基本要求
3.1数控冲床可加工材料类别及相应标准:
冲压件的材料应符合图纸及相应标准要求，若选用热镀锌钢板，应符合GB/T2518规定。
若选用电镀锌冷轧钢板，需符合GB/T15675规定。
若选用冷轧钢板，应符合GB/T11253规定。
3.2 设备加工基本参数:
表1 设备基本参数
以上参数序3、4、5、8、9、10需在编程时及加工前明确。
3.3 中央空调结合各机型所用到板材厚度范围
表2 板材材料
注：大部分机型使用材料以热镀锌板为主，少数大型机组使用3.0以上冷轧钢板，不锈钢材料主要使用到热水机上和定制机上。
3.4模具选择要求：
3.4.1模具选择应尽量选择一次可加工完成的模具,以保证加工质量。
（如加工28×28mm切口,可用较小
尺寸的方模多次加工，也可选用长方模具加工，但需换刀。
可选用30×30的方模进行一次加工，以减少换刀次数，减小步冲接痕，提高效率和质量）
3.4.2不能一次完成的加工特征，必须选择合适尺寸的模具。
如翻边孔不可一次加工完成，可分成预冲
底孔和冲翻边孔两道工步,并且要合理选择模具尺寸。
合理模具尺寸须由设计计算并通过试冲调试得出经验值，如对于δ1.0/δ1.2/δ1.5厚度的热镀锌板，冲Φ3.3翻边孔的合理预冲底孔为Φ1.5。
3.4.3同一工步的上、下模选择时应选择合理搭配间隙，使用正确下模间隙有以下几点优点：①延长模
具寿命②推料效果好③产生毛刺小④可得到更干净整齐的孔⑤减少粘料的可能⑥工件平整⑦孔的位置更准确⑧冲孔所需要的冲切力最小。
推荐经验值见表三：
表3 推荐间隙
3.5数控冲床加工冲压吨位计算
数控冲床使用模具为无斜刃口冲芯，计算吨位参数名称：冲芯周长(mm)、板材厚度(mm)、材料的剪切强度(kN/mm2)、冲切力(kN)。
换算成公吨：用kN除以9.81。
冲芯周长—-任何形状的各个边长相加
材料厚度—-指冲芯要冲孔穿透的板材的厚度
材料的剪切强度—-板材的物理性质，由板材的材质所确定，可在材料手册总查到。
常见材料的剪切强度如下：
表4 常见材料剪切强度
计算公式：冲芯周长(mm) ×板材厚度(mm) ×材料的剪切强度(kN/mm2)＝冲切力(kN)
冲切力(kN)÷9.81＝公吨
4板材数控加工工艺及要求
根据现有自制产品加工要求主要加工工艺有冲圆孔、腰形孔、切边、翻边、凸台、压筋、接地标志等。
4.1冲孔
钣金件常出现成型工艺就是冲圆孔，圆孔大小规格是最多的。
加工的模具规格是按常用性定制的，当某规格频繁使用，将对该规格定制相应的模具。
冲床上最大使用模具规格是Φ76mm，极限规格不推荐使用。
表5 圆孔冲切规格
4.2腰形孔
腰形孔常出现在钣金件中，其主要用途是装配螺丝时预留浮动误差。
新设计图纸时应尽量使用规格的腰形孔，以提高加工质量和加工效率。
常用的腰形孔规格是4.5*10.5mm、3*13 mm、5*12 mm、6*8 mm、8*13 mm、15*25mm。
（1）13 10.5 12 8 13 25
（2） 3 4.5 5 6 8 15
表6 腰形孔规格（单位为mm）
4.2 切边
切边加工工艺是最常用的加工手段，它主要是分离加工工件和原材料，加工出工件内外轮廓线。
切边加工常使用模具形状有长方形和正方形。
长方形适用于切长边，正方形适用于工件四角及加工内轮廓线。
规格如下：
长方形长 4 6 5 13 12 20 20 50 60 65 95 60 110 宽 2 2 3 3 5 5 6 5 5 5 5 10 8
正方形边长8 15 25 30
表7 四方形切边模规格（单位为mm）
钣金件要求外观件倒圆，但数控冲床上受到工位数量的限制，不进行倒圆使用倒45º角代替。
4.3 翻边
翻边孔主要使用在自功螺丝和两器边板上。
需要数控冲床加工的钣金件设计时应尽量朝单一方向，以减少装夹次数，保证加工精度。
主要翻边孔大小是Φ3.3、Φ4.2、Φ7.35、Φ8.35、Φ9.95，由于自攻螺钉孔的翻边尺寸是Φ3.3和Φ4.2，另外几种翻边是空调中两器边板孔。
翻边孔加工特征不能一次完成，必须选择合适尺寸的模具。
分成预冲底孔和冲翻边孔两道工步,并且要合理选择模具尺寸。
合理模具尺寸须由设计计算并通过试冲调试得出经验值，如对于δ1.0/δ1.2/δ1.5厚度的热镀锌板，冲Φ3.3翻边孔的合理预冲底孔为Φ2，冲Φ4.2翻边孔的合理预冲底孔为Φ2.5。
边板孔要求质量较高，翻边孔内侧无毛刺，翻边含板厚高度要求2.5～3mm。
自攻螺钉的孔，当壁厚δ＜1.2时，应翻孔，孔径为φ3.2+0.10；当δ≥1.2时，可不翻孔，孔径为φ3.2±0.05；
4.4 凸台
凸台主要作用是焊接组件时定位，数控冲床加工时需要朝上，保证加工精度。
主要凸台大小是M4、M5。
4.5 压筋
钣金压筋主要是对板材起到加强作用，其作用和焊接加强筋类似，但加强筋使用范围更广，更美观。
压筋工艺加工效率较低，加工过程是以步冲的方法对板材进行冲压。
压筋加工宽度规格有5mm和10mm，加工深度为含板厚5mm。
4.6 接地标志
接地标志主要是使用到电器件中打接地螺丝处的标识。
接地标志规格为10mm。
5 钣金设计和加工注意事项
5.1 设计时应考虑冲裁工件展开图形各特征尺寸间的排布应保证加工时不被干涉。
5.2 冲孔边缘距加工件边缘的距离过小时，会影响冲件的质量甚至模具的寿命，设计时应考虑最小边距
尺寸。
常会在加工边板时出现不符合标准的设计。
（见表8）
冲孔类型
孔的形状特点
边缘与外形不平行、不相似a min边缘与外形平行或相似b min
边距尺寸>t >1.5t
表8：孔边距
5.3 为防止冲模冲裁时部分落在钣金加工件的边缘以外，造成加工特征达不到要求，甚至破坏钣金零件，
在设计靠边缘的加工特征时应遵循以下原则：
5.3.1 在不影响后道工序（如折弯）的加工及设计要求的情况下，尽可能加宽边距尺寸。
如Φ3.3翻边
孔中心到折弯边距离不能少于7mm，避免压倒翻边；折弯长度也需要不小于7mm，避免滑模现象。
图1
5.3.2在设计弯曲件和引伸件上的孔时，孔边缘与工件直壁之间应保持一定的距离，弯曲件和引伸件冲
孔时的孔壁距，以避免孔被拉伸变形。
（见图2）
图2 弯曲件和引伸件冲孔时的孔壁距
5.3.3 工艺切口（槽）可防止弯件成型时发生局部畸变。
欲冲孔的弯曲坯料，当孔在变形区内时，要采
取切口以防止孔变形，如图3所示。
图3 防止孔变形的切口形式
5.3.4 冲孔后弯曲，孔的位置应处于弯曲变形区外，孔壁到弯边的最小距离见下表。
t（mm）s L（mm）s
≤2≥t+r ≤25≥2t+r
>2≥1.5t+r 25—50≥2.5t+r
>50≥3t+r
表9 弯曲件上孔壁到弯边的最小距离
注：此项要求还受后序折弯工序影响，实际应用中应以多工序影响综合考虑。
5.3.5设计接地标志、工艺定位点及自攻螺钉孔时应尽量朝单一方向设计，以保证加工精度。
开发新物
料时设计它们为相同的朝向。
附加说明：本标准由中央空调事业部制造中心本部工厂提出。
本标准由中央空调事业部技术研发中心标准化室归口。
本标准由中央空调事业部制造中心本部工厂配件车间负责起草。
本标准主要起草人：龙炬林谢春桥邱新锋。
