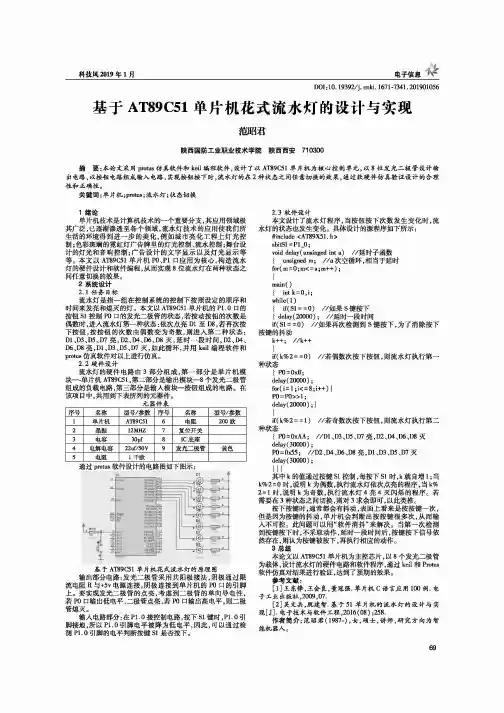

基于AT89C51单片机花式流水灯的设计与实现

科技风2019年1月电子信息4通过protus 软件设计的电路图如下图示:基于AT 89C 51单片机花式流水灯的原理图输出部分电路:发光二极管采用共阳极接法，阴极通过限流电阻R 与+5v 电源连接，阴极连接到单片机的H ) 口的引脚上。

要实现发光二极管的点亮，考虑到二极管的单向导电性，若P 0 口输出低电平，二极管点亮，若P 0 口输出髙电平，则二极管熄灭。

输入电路部分:在P 1.0接控制电路，按下S 1键时，P 1.0引脚接地，所以P 1.0引脚电平被降为低电平，因此，可以通过检测P 1.0引脚的电平判断按键S 1是否按下。

if (k %2= = l ) //若奇数次按下按钮，则流水灯执行第二种状态| P 0 = 0xA A ； //01、03、05、1)7亮，02、1)4、06、08灭delay (30000)；P 0 = 0x 55； //02、1)4、1)6、08亮，01、03、05、07灭delay (30000)；m其中k 的值通过按键S 1控制，每按下S 1时，k 就自增1;当 k %2 = 0时，说明k 为偶数，执行流水灯依次点亮的程序，当k % 2 = 1时，说明k 为奇数，执行流水灯4亮4灭闪烁的程序。

若需要在3种状态之间切换，则对3求余即可，以此类推。

按下按键时，通常都会有抖动，表面上看来是按按键一次, 但是因为按键的抖动，单片机会判断出按按键很多次，从而输入不可控。

此问题可以用“软件消抖”来解决。

当第一次检测到按键按下时，不采取动作，延时一段时间后，按键按下信号依然存在，则认为按键被按下,再执行相应的动作。

3总结本以AT 89C 51单片机为主控芯片，以8个发光二极管为载体,设计流水灯的硬件电路和软件程序，通过k e il 和Proms 软件仿真对结果进行验证，达到了预期的效果。

参考文献：[1] 王东锋，王会良，董冠强.单片机C 语言应用100例•电子工业出版社，2009,07.[2] 吴文兵，脱建智.基于51单片机的流水灯的设计与实现[J ].电子技术与软件工程,2016(08) :258.作者简介：范昭君（1987-)，女，硕士，讲师，研究方向为智能机器人。

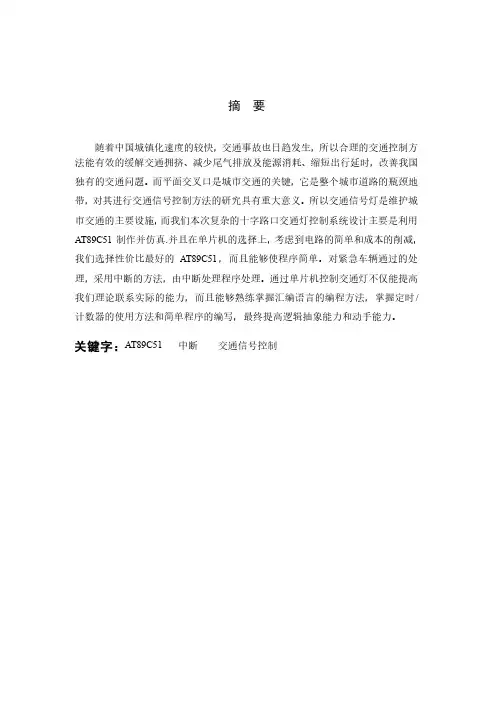

课程设计（论文）基于at89c51单片机的交通信号灯控制系统

摘要随着中国城镇化速度的较快，交通事故也日趋发生，所以合理的交通控制方法能有效的缓解交通拥挤、法能有效的缓解交通拥挤、减少尾气排放及能源消耗、减少尾气排放及能源消耗、减少尾气排放及能源消耗、缩短出行延时，缩短出行延时，缩短出行延时，改善我国改善我国独有的交通问题。

而平面交叉口是城市交通的关键，它是整个城市道路的瓶颈地带，对其进行交通信号控制方法的研究具有重大意义。

所以交通信号灯是维护城市交通的主要设施，而我们本次复杂的十字路口交通灯控制系统设计主要是利用A T89C51制作并仿真.并且在单片机的选择上，考虑到电路的简单和成本的削减，我们选择性价比最好的A T89C51，而且能够使程序简单。

对紧急车辆通过的处理，采用中断的方法，采用中断的方法，由中断处理程序处理。

由中断处理程序处理。

通过单片机控制交通灯不仅能提高通过单片机控制交通灯不仅能提高我们理论联系实际的能力，而且能够熟练掌握汇编语言的编程方法，掌握定时/计数器的使用方法和简单程序的编写，最终提高逻辑抽象能力和动手能力。

关键字：A T89C51 中断交通信号控制目录1 1 概概述............................................................. 12 2 原理及说明原理及说明原理及说明........................................................ ........................................................ 23 3 硬件电路设计硬件电路设计硬件电路设计...................................................... ......................................................3 3.1 3.1 单片机复位电路单片机复位电路.............................................. 3 3.2 3.2 交通交通LED 灯外围驱动电路...................................... 3 3.3 3.3 单片机主电路单片机主电路................................................ 4 3.4 3.4 整体电路图设计整体电路图设计.............................................. 5 4 4 软件设计软件设计软件设计.......................................................... ..........................................................6 4.1 4.1 系统程序流程图设计系统程序流程图设计.......................................... 6 4.2 4.2 系统程序设计系统程序设计................................................ 6 总结结............................................................. 10 感谢谢.............................................................11 参考文献参考文献........................................................... .. (12)1 概述目前在世界范围内，目前在世界范围内，一个以微电子技术、一个以微电子技术、一个以微电子技术、计算机和通信技术为先导的，计算机和通信技术为先导的，计算机和通信技术为先导的，以信以信息技术和信息产业为中心的信息革命方兴未艾。

毕业设计34基于AT89C51单片机和keilc软件的流水灯设计

目录摘要 (1)关键词 (1)Abstract (2)Keyword (2)1 AT89C51单片机简介 (3)1.1 单片机的发展 (3)1.2 单片机的分类 (3)1.3 AT89C51的介绍 (3)1.3.1 AT89C51的结构 (3)1.3.2 AT89C51主要特性 (4)1.3.3 AT89C51的管脚说明 (4)2 keilc软件及ledkey控件介绍 (6)2.1 keilc软件介绍 (6)2.2 ledkey控件介绍 (7)2.2.1 ledkey控件的开发 (7)2.2.2 ledkey控件原理图 (7)2.2.4 ledkey控件的使用 (7)2.2.5举例说明 (8)3多花样流水灯硬件设计 (9)3.1 Ledkey控件原理图 (9)3.2 功能介绍 (9)4多花样流水灯软件设计 (11)4.1程序功能 (11)4.2程序流程图 (12)5 多花样流水灯的仿真 (13)结语 (14)参考文献 (15)附录1：花样流水灯的程序代码 (16)附录2：花样流水灯功能表 (19)附录3：keilc软件和ledkey控件介绍相关图片 (20)基于AT89C51单片机和keilc软件的流水灯设计摘要:本文介绍了花样流水灯的软件设计过程，重点给出了其软件编程的方法，使学者对汇编语言有个初步了解。

通过对单片机发展、分类、硬件原理图的介绍，特别是AT89C51的介绍，具体到其结构、特性、管脚说明等，让单片机学者对51系列单片机有了初步的认识。

在程序实现方面通过文字说明和相应的图片又充分的介绍了keil软件及控件使用方法。

关键词：单片机；编程；控件；仿真Design of glide light base on single chip of AT89C51 and keilcsoftwareAbstract:This paper introduces an software design procedure for multiform pomadeng,especially lies out the method of the program software, so that scholars can have a preliminary understand for program language. According to introduce the development, sort of single chip and hardware illustrative diagram, especially the introduce of AT89C51, in particular , referring to the explain of its structure , specialty ,pin’ instruction. For this introduce , the scholars of single chip can have an initial understand for the sort of single chip. And then We have sufficient introduce for the keil software and widget of using method by means of the words and pictures, in aspect of the program’ realization.Key word: single chip; program; widget; emulate1 AT89C51单片机简介1.1单片机的发展单片机（又称为微控制器）的出现是计算机发展史上的一个重要里程碑，它以体积小、功能全、性价比高等诸多优点而独具特色，在工业控制、尖端武器、通信设备、信息处理、家用电器等嵌入式应用领域中独占熬头。

课程设计基于AT89C51单片机的LED彩灯控制器设计

目录第1节引言 (1)1.1LED彩灯概述 (1)1.2 系统主要功能 (1)第2节新型 LED 彩灯硬件设计 (3)2.1 系统的硬件构成及功能 (3)2.1.1 主控模块电路设计 (3)2.1.2 管内 LED 板模块设计 (3)2.2 AT89C2051单片机及其引脚说明 (4)2.3LED显示数码管 (4)第3节系统的软件设计 (6)3.1 软件设计 (6)第4节结语 (8)参考文献 (9)附录 (10)第1节引言随着人们生活环境的不断改善和美化，在许多场合可以看到彩色霓虹灯。

LED 彩灯由于其丰富的灯光色彩，低廉的造价以及控制简单等特点而得到了广泛的应用，用彩灯来装饰街道和城市建筑物已经成为一种时尚。

但目前市场上各式样的 LED 彩灯控制器大多数用全硬件电路实现，电路结构复杂、功能单一，这样一旦制作成品只能按照固定的模式闪亮，不能根据不同场合、不同时间段的需要来调节亮灯时间、模式、闪烁频率等动态参数。

这种彩灯控制器结构往往有芯片过多、电路复杂、功率损耗大等缺点。

此外从功能效果上看，亮灯模式少而且样式单调，缺乏用户可操作性，影响亮灯效果。

因此有必要对现有的彩灯控制器进行改进。

1.1LED彩灯概述该LED彩灯控制器是一种基于 AT89C51 单片机的彩灯控制器，实现对 LED 彩灯的控制。

本方案以 AT89C51 单片机作为主控核心，与键盘、显示、驱动等模块组成核心主控制模块。

在主控模块上设有 8 个按键和 5 位七段码 LED 显示器，根据用户需要可以编写若干种亮灯模式，利用其内部定时器 T0 实现一个基本单位时间为 5 ms 的定时中断，根据各种亮灯时间的不同需要，在不同时刻输出灯亮或灯灭的控制信号，然后驱动各种颜色的灯亮或灭。

该新型 LED 彩灯与普通 LED 彩灯相比，具有体积小、价格低、低能耗等优点。

1.2 系统主要功能新型 LED 彩灯分为 2 部分，即彩灯控制器（主控模块）和管内 LED 板模块（受控模块）。

单片机流水灯课程设计

单片机流水灯课程设计第一篇：单片机流水灯课程设计单片机原理及系统课程设计报告基于AT89C51单片机的流水灯引言1.1 课题简介单片机全称叫单片微型计算机(Single Chip Microcomputer)，是一种集成在电路芯片，是采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU随机存储器RAM、只读存储器ROM、多种I/O口和中断系统定时器/计时器等功能(可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D转换器等电路)集成到一块硅片上构成的一个小而完善的计算机系统。

目前单片机渗透到我们生活的各个领域，几乎很难找到哪个领域没有单片机的踪迹。

导弹的导航装置，飞机上各种仪表的控制，计算机的网络通讯与数据传输，工业自动化过程的实时控制和数据处理，广泛使用的各种智能IC卡，民用豪华轿车的安全保障系统，录像机、摄像机、全自动洗衣机的控制，以及程控玩具、电子宠物等等，这些都离不开单片机。

更不用说自动控制领域的机器人、智能仪表、医疗器械以及各种智能机械了。

单片机广泛应用于仪器仪表、家用电器、医用设备、航空航天、专用设备的智能化管理及过程控制等领域，大致可分如下几个范畴：在智能仪器仪表上的应用，例如精密的测量设备；在工业控制中的应用，用单片机可以构成形式多样的控制系统、数据采集系统，例如工厂流水线的智能化管理，电梯智能化控制、各种报警系统，与计算机联网构成二级控制系统等；在家用电器中的应用可从手机，电话机、小型程控交换机、楼宇自动通信呼叫系统、列车无线通信、再到日常工作中随处可见的移动电话，集群移动通信，无线电对讲机等。

单片机在医用设备领域中的应用，例如医用呼吸机，各种分析仪，监护仪，超声诊断设备及病床呼叫系统等；在各种大型电器中的模块化应用，如音乐集成单片机，看似简单的功能，微缩在纯电子芯片中(有别于磁带机的原理)，就需要复杂的类似于计算机的原理。

本设计着重在于分析计算器软件和开发过程中的环节和步骤，并从实践经验出发对计算器设计做了详细的分析和研究。

毕业设计(论文)-基于AT89C51单片机的简易流水灯的软硬件设计

江西渝州科技职业学院电子技术专业专科毕业论文论文题目：流水灯学生姓名：学号：班级：指导老师：专业：二0一一年十一月江西渝州科技职业技术学院电子专业（专科）毕业论文摘要当今时代是一个新技术层出不穷的时代，在电子领域尤其是自动化智能控制领域，传统的分立元件或数字逻辑电路构成的控制系统，正以前所未见的速度被单片机智能控制系统所取代。

单片机具有体积小、功能强、成本低、应用面广等优点，可以说，智能控制与自动控制的核心就是单片机。

目前，一个学习与应用单片机的高潮正在工厂、学校及企事业单位大规模地兴起。

随着时代的进步和发展，单片机技术已经普及到我们生活，工作，科研，各个领域，已经成为一种比较成熟的技术,本文将介绍一种基于单片机控制的流水灯，主要介绍了利用AT89C51制作一简易流水灯的软硬件设计过程，可实现花样流水灯的效果，重点给出了其软件编程的思想方法，以期给单片机学习者以启发。

[关键词]：单片机，LED彩灯；AT89C52江西渝州科技职业技术学院电子专业（专科）毕业论文ABSTRACTThe present era is an era of endless new technologies in the electronics field, especially in the field of automated intelligent control, the traditional discrete components or digital logic circuits of the control system is at an unprecedented pace has been replaced by MCU intelligent control system. SCM has a small volume, strong function, low cost, wide application scope, etc., can be said that the core of intelligent control and automation is the microcontroller. At present, a learning and application of SCM is the climax of factories, schools and the rise of large-scale enterprises. As the times progress and development, and SCM technology has spread to the way we live, work, research in various fields has become a relatively mature technology, this article introduces a microcomputer-based flow control, lights, introduces AT89C51 produced using a simple hardware and software design process flow lights can be synchronized to achieve the effect of light flowing water, with emphasis given way of thinking of its software programming, with a view to the microcontroller to inspire learners.[Keywords]: MCU, LED Lantern; AT89C51江西渝州科技职业技术学院电子专业（专科）毕业论文目录引言 (5)一元件介绍 (6)1.1 AT80C51的基本特征及引脚 (6)1.2 电阻 (7)1.3电容 (8)1.4发光二极管的结构及发光原理 (9)1.5三端稳压集成电路7805 (10)二设计任务 (11)2.1设计的要求 (11)三总体设计方案 (11)3.1系统硬件电路设计 (11)3.1.1电源电路设计 (11)3.1.2程序流程图 (11)3.1.3主体电路的设计 (12)3.2系统程序设计 (14)结束语 (16)展望 (17)参考文献 (18)江西渝州科技职业技术学院电子专业（专科）毕业论文引言随着人们生活水平的提高，环境的不断改善和美化，在许多场合可以看到彩色的流水灯。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

宁波技师学院
课程设计报告
设计课题：单片机——中断控制流水灯
摘要
随着计算机技术的迅猛发展，计算机越来越广泛地应用于人们工作和生活的各个领域。

作为计算机领域里的一个重要方面单片机及其应用技术近年来也得到了长足的发展。

单片机被广泛地应用在工业自动化控制、智能仪器仪表、数据采集、通讯以及家用电器等领域。

单片机以其与通用微机完全不同的发展模式，不断满足工业测控、恶劣环境下可靠运行的要求。

、单片机已成为现代工业领域中不可缺少的重要角色。

单片机技术的发展速度十分迅速，速度更快、功能更强的16位、32位单片机以及陆续问世，但8位机，特别是新一代高档8位机具有优异的性能，已能满足大部分单片机应用领域的需要，另外，它还具有可靠性高、外围芯片配套、系统结构简单、应用软件丰富、技术成熟、开发应用方便等优点，在单片机市场中依旧据有一定地位。

目录
一总体设计方案
1.1系统设计方案
流水灯系统主要由：复位电路、晶振电路、数码管显示电路、LED灯指示电路、速度与方式选择电路等部分电路组成。

各器件的选用：
1 单片机的选用：
单片机芯片选用A T89C51。

2数码管的选用：
数码管选用共阳极数码管。

3晶振的选用：
晶振选用的是12MHZ。

1.2系统结构框图
框图如图1.2-1。

图1..2-1系统结构框图
二系统硬件设计
复位电路、晶振电路、数码管显示电路迪电路组成。

2.1晶振电路
图2.1-1晶振电路
内部方式时钟电路如图2.1-1所示。

在XTAL2和XTAL2引脚上外接定时元件，内部振荡电路就产生自激振荡。

2.2复位电路
图2.2-1按键复位电路
按键手动复位有电平方式和脉冲方式。

而此次选用的便是按键电平复位。

按键电平复位是通过复位端经电阻与Vcc接通而实现的。

电路如图2.2-1所示。

2.3数码管电路
图2.3-1数码管电路
此电路可以十分清楚的体现出当前LED指示灯所运行的模式。

图2.3-2数码管
2.4LED指示电路与模式电路
图2.4-1 LED指示电路
此电路可以明显的反映出LED的运行状态，如图2.4-1所示。

图2.4-2 模式选择电路
此电路可以选择LED指示灯的运行模式与启动停止，如图2.4-2所示。

三软件设计
3.1主程序流程图
流水灯程序流程图
图3.1-1流程图
流水灯程序根据流程图所写，根据按钮是否按下跳起来判断是否执行下一条指令，从而使LED指示灯与数码管显示出已设置好的值。

3.2程序图
ORG 0000
JMP MAIN
ORG 0003H
JMP M1
ORG 0013H
JMP M2
MAIN: MOV P2,#00H
CLR 30H
MOV P3,#0FFH
SETB EA
SETB EX0
SETB IT0
LOOP1: JB 30H,LOOP
JMP LOOP1
LOOP: SETB EX1
SETB IT1
MOV R1,#00H LOOP35:CJNE R1,#01H,LOOP33
JMP LOOP2 LOOP33: CJNE R1,#02H,LOOP34
JMP LOOP3
LOOP34:CJNE R1,#03H,LOOP35
JMP LOOP4
LOOP2:
MOV P1,#80H
MOV P2,#0FFH
LCALL DEL Y
MOV P1,#0C0H
MOV P2,#00H
JB 30H,LOOP20
JMP LOOP1
LOOP20: LCALL DEL Y
CJNE R1,#01H,D1
JMP LOOP2
D1: CJNE R1,#02H,LOOP4
JMP LOOP3
LOOP3:
MOV DPTR,#TABLE
MOV R3,#00H
MOV R4,#9
MOV A,#01H
LOOP11:
MOV P2,A
MOV A,R3
MOVC A,@A+DPTR
MOV P1,A
JB 30H,LOOP21
JMP LOOP1
LOOP21: LCALL DEL Y
MOV A,P2
SETB C
RLC A
INC R3
CJNE R1,#02H,D3
JMP D4
D3: CJNE R1,#03H,LOOP2
JMP LOOP4
D4: DJNZ R4,LOOP11
JMP LOOP3
LOOP4: MOV R3,#00H
MOV R4,#00H
MOV A,#00H LOOP100:MOV DPTR,#TABLE1
MOV R3,#00H
MOV R4,#9
MOV A,#0FFH
四制作与调试
根据自己的设计题目，用Protel99 SE软件绘出电子原理图，交予指导老师检查。

之后在Proteus软件里绘出电子仿真图，并且编写出程序，放于Proteus软件里进行仿真，并且通过。

通过以后在Protel99 SE软件里绘制PCB板，同时要注意板子的外观，和元器件的摆放，使之达到美观。

PCB板子做好以后，把图打印在热转印纸上，之后再和板子通过热转印机把电路图转印至板子上。

再把板子放置腐蚀液里，把露铜部分经行腐蚀，留下被覆盖的部分。

腐蚀好之后，用清水和砂纸打磨，露出铜线。

然后用钻孔机把孔打出来，最后把元器件焊在上面。

在调试时，按步骤一步一步的经行，在出现问题时，应及时记录，并且及时修改。

完全调试成功后，交老师看过后上交。

五结论
这次的设计是完全自主完成的，但是也遇到不少困难，在老师和同学的帮助下，我也比较顺利的完成了！在此期间，也累积下了不少的经验，相信在之后的实习中我可以更加的得心应手。

但是期间犯下的错误也要去改正，这次实习也将结束，希望下次可以更好的去完成每一次任务！
六致谢
在这次实习中，感谢帮助过我的同学，也感谢给予我帮助的两位指导老师，没有你们的真诚相助，我不可能完成的这么顺利，在次，我表示深深的感谢。

附录1系统实物图
2实验原理图
3系统仿真图
4 PCB原理图。
