ABB变频器使用说明书
ABB变频器操作说明书
防水防潮
避免变频器受到雨淋或潮湿环境的影响，以 免引起电气故障。
定期检查和预防性维护计划制定
定期检查
建议每季度对变频器进行一次全 面检查，包括外观、接线、功能 等方面。
预防性维护计划
根据变频器的使用情况和环境， 制定预防性维护计划，包括清洁 、紧固、润滑、更换易损件等。
故障排查
如果发现变频器出现故障或异常 情况，应立即停机检查，并联系 专业人员进行维修。
产品升级和扩展方案推荐
软件升级
随着技术的不断进步，ABB会不断推出新的 软件版本，建议用户及时升级软件，以获得 更好的性能和功能。
硬件扩展
如果用户的负载增加或需要更高的性能，可以考虑 对变频器进行硬件扩展，如增加功率模块、通讯模 块等。
定制化服务
如果用户有特殊的需求或应用场景，可以联 系ABB提供定制化服务，以满足用户的个性 化需求。
PART 05
故障诊断与排除指南
常见故障类型及原因分析
过流故障
变频器输出电流超过设定值，可能原因 包括电机过载、电机短路、输出电缆短
路等。
欠压故障
变频器输入电压低于设定值，可能原 因包括电源电压过低、电源缺相、整
流桥故障等。
过压故障
变频器输出电压超过设定值，可能原 因包括电源ቤተ መጻሕፍቲ ባይዱ压过高、减速时间过短 、负载惯性过大等。
XX
REPORTING
2023 WORK SUMMARY
THANKS
感谢观看
PART 02
ABB变频器产品介绍
ABB变频器系列概述
ACS880系列
高性能、多功能的变频器，适用于各种工业应用。具有先 进的控制算法和丰富的功能选项，可实现高精度、快速响 应的速度和转矩控制。
ABB变频器参数设置说明

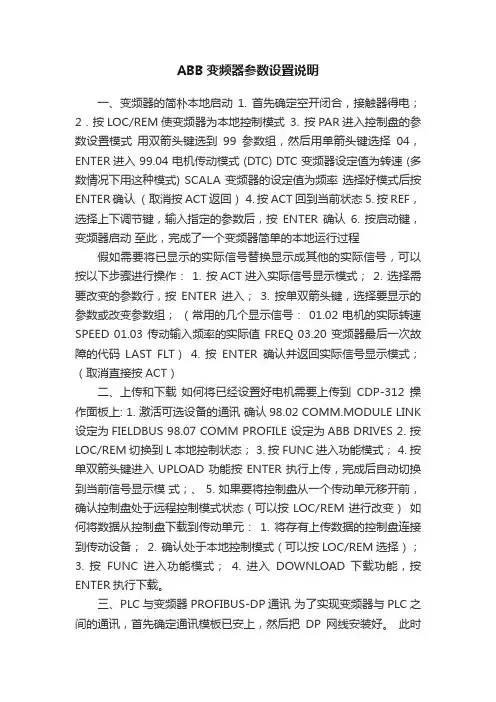

ABB变频器参数设置说明一、变频器的简朴本地启动1. 首先确定空开闭合，接触器得电；2．按LOC/REM使变频器为本地控制模式3. 按PAR进入控制盘的参数设置模式用双箭头键选到99参数组，然后用单箭头键选择04，ENTER进入 99.04 电机传动模式 (DTC) DTC 变频器设定值为转速 (多数情况下用这种模式) SCALA 变频器的设定值为频率选择好模式后按ENTER确认（取消按ACT返回） 4. 按ACT回到当前状态 5. 按REF，选择上下调节键，输入指定的参数后，按ENTER确认6. 按启动键，变频器启动至此，完成了一个变频器简单的本地运行过程假如需要将已显示的实际信号替换显示成其他的实际信号，可以按以下步骤进行操作： 1. 按ACT进入实际信号显示模式； 2. 选择需要改变的参数行，按ENTER进入；3. 按单双箭头键，选择要显示的参数或改变参数组；（常用的几个显示信号： 01.02 电机的实际转速SPEED 01.03 传动输入频率的实际值 FREQ 03.20 变频器最后一次故障的代码LAST FLT）4. 按ENTER确认并返回实际信号显示模式；（取消直接按ACT）二、上传和下载如何将已经设置好电机需要上传到CDP-312操作面板上: 1. 激活可选设备的通讯确认98.02 COMM.MODULE LINK 设定为FIELDBUS 98.07 COMM PROFILE 设定为ABB DRIVES 2. 按LOC/REM切换到L本地控制状态； 3. 按FUNC进入功能模式； 4. 按单双箭头键进入UPLOAD功能按ENTER执行上传，完成后自动切换到当前信号显示模式；、 5. 如果要将控制盘从一个传动单元移开前，确认控制盘处于远程控制模式状态（可以按LOC/REM进行改变）如何将数据从控制盘下载到传动单元：1. 将存有上传数据的控制盘连接到传动设备；2. 确认处于本地控制模式（可以按LOC/REM选择）；3. 按FUNC 进入功能模式；4. 进入DOWNLOAD 下载功能，按ENTER执行下载。
abb变频器使用说明书
abb变频器使用说明书ABB变频器使用说明书是一份非常重要的文档，它能帮助用户了解和正确使用ABB变频器。
在这篇文章中，我们将为您详细介绍ABB变频器的使用方法以及注意事项。
首先，让我们来了解ABB变频器的基本知识。
ABB变频器是一种电动机控制器，可用于调节和控制电动机的转速和运行参数。
ABB变频器的主要功能是将输入电源的频率和电压转换为与电动机匹配的频率和电压。
通过调整输出频率和电压，ABB变频器可以实现电动机的无级调速，并提高电动机的效率和性能。
在使用ABB变频器之前，用户需要先了解一些基本的电工知识。
用户应该清楚电气设备的基本知识，如电压、电流、功率等。
此外，用户还需要了解电动机的运行原理和常见故障排除方法。
接下来，我们将详细介绍ABB变频器的使用方法。
第一步，用户需要仔细阅读ABB变频器的安装手册，并按照手册中的指示安装变频器。
安装过程中需要注意一些重要事项，如正确接地、排除电源干扰等。
第二步，用户需要了解ABB变频器的控制面板和菜单结构。
控制面板上有一些按键和显示屏，用户通过按键操作和显示屏上的信息来进行参数设置和故障排查。
第三步，用户需要根据具体应用要求进行参数设置。
ABB变频器提供了丰富的参数设置选项，用户可以根据实际需要调整参数，以实现最佳的控制效果。
在设置参数时，用户需要注意保持合适的参数范围，避免超出电动机的额定工作条件。
第四步，用户需要进行变频器的调试和测试。
调试过程中，用户需要逐步设置不同的参数，并观察电动机的运行情况。
如果发现异常情况，用户需要进行相应的故障分析和排除。
最后，让我们一起来了解一些使用ABB变频器需要注意的事项。
首先，用户需要定期对ABB变频器进行维护和保养。
维护工作包括清洁变频器和检查各种连接是否紧固可靠。
其次，用户在使用ABB变频器时应遵守安全操作规程。
用户需要确保安装和维护工作在断电和安全的环境下进行，并遵守相关的安全操作规定。
最后，如果用户在使用ABB变频器过程中遇到问题，可以查阅ABB 变频器的使用说明书，或者联系ABB公司的技术支持团队寻求帮助。
ABB变频器操作说明
ABB变频器操作说明一、ABB变频器简介二、ABB变频器的安装1.安装前的准备工作：在安装ABB变频器之前，首先要将电源切断，并将电源线接地。
在安装之前，还需要对变频器进行检查，确保没有损坏或松动的部件。
2.安装变频器：将ABB变频器安装在干燥、无振动和无腐蚀气体的场所。
可以使用螺栓将变频器固定在固定底座上。
确保变频器与电机的输出轴对齐，并确保电机的输入端与变频器的输出端连接正确。
三、ABB变频器的基本操作1.启动变频器：保持电源切断状态下，将操作开关设置到“STOP”位置，然后将电源接通。
此时，按下“RUN”按钮，变频器将开始工作。
2.变频器的停止：将操作开关设置到“STOP”位置，变频器将停止工作。
3.变频器的速度调节：可以通过转动速度调节旋钮来调节电机的转速。
顺时针旋转旋钮将使转速增加，逆时针旋转旋钮将使转速减慢。
4.变频器的故障报警：变频器会检测到电机或变频器本身的故障，并通过故障指示灯和报警声音来警示用户。
如遇到故障，及时切断电源并检查故障原因。
四、ABB变频器的高级功能1.温度保护功能：ABB变频器具有温度保护功能，在电机过热时会自动停机，以保护电机不受损坏。
2.过载保护功能：ABB变频器可以监测并保护电机免受过载和短路等异常电流的损害。
当出现过载或短路时，变频器会自动停止工作。
3.频率控制功能：ABB变频器可以通过调节输出频率来控制电机的转速。
用户可以根据需要设置输出频率的大小。
4.故障自诊断功能：ABB变频器具有自诊断功能，可以通过内置的诊断系统来检测变频器的故障，并提供相应的故障报警。
五、ABB变频器的维护1.定期检查：定期检查ABB变频器的连接线路和散热装置，确保它们没有松动或受损。
2.清洁保养：定期清洁变频器的外壳和风扇，以确保良好的散热。
3.维护期间的注意事项：在进行维护时，务必切断电源，并等待一段时间，以确保电容器已经放电。
六、ABB变频器的安全使用1.使用合适的电源：确保ABB变频器使用正确的电压和频率，以防止损坏设备或发生危险。
ABB变频器说明书[2]
![ABB变频器说明书[2]](https://img.taocdn.com/s3/m/372ad779326c1eb91a37f111f18583d049640fc5.png)

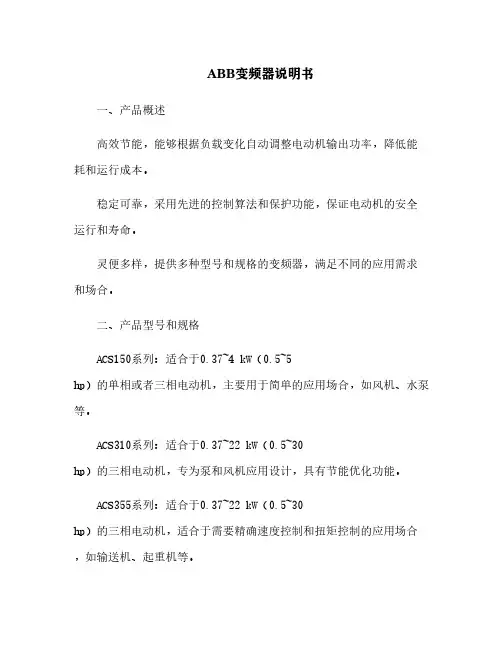

ABB变频器说明书一、产品概述高效节能，能够根据负载变化自动调整电动机输出功率，降低能耗和运行成本。
稳定可靠，采用先进的控制算法和保护功能，保证电动机的安全运行和寿命。
灵便多样，提供多种型号和规格的变频器，满足不同的应用需求和场合。
二、产品型号和规格ACS150系列：适合于0.37~4 kW（0.5~5hp）的单相或者三相电动机，主要用于简单的应用场合，如风机、水泵等。
ACS310系列：适合于0.37~22 kW（0.5~30hp）的三相电动机，专为泵和风机应用设计，具有节能优化功能。
ACS355系列：适合于0.37~22 kW（0.5~30hp）的三相电动机，适合于需要精确速度控制和扭矩控制的应用场合，如输送机、起重机等。
ACS550系列：适合于0.75~355 kW（1~500hp）的三相电动机，是一款通用型变频器，可广泛应用于各种工业领域。
ACS580系列：适合于0.75~250 kW（1~350hp）的三相电动机，是一款高性能变频器，具有标准控制程序和多种扩展选项。
ACS800系列：适合于0.55~5600 kW（0.75~6900hp）的三相电动机，是一款高端变频器，可提供多种控制模式和定制化解决方案。
每一个系列的变频器都有不同的型号和规格，具体请参见各系列的产品目录¹²³。
三、产品安装和连接3.1 安装要求选择合适的安装位置，确保变频器周围有足够的空间和通风条件，避免高温、高湿、强磁、强震、强腐蚀等环境。
选择合适的安装方式，根据变频器的尺寸和分量选择合适的支架或者柜体，并固定好变频器。
选择合适的电缆和接线方式，根据变频器的额定电压和电流选择合适规格的电缆，并按照正确的接线图连接好输入端子、输出端子、控制端子等。
具体的安装步骤和方法，请参见各系列变频器的硬件手册。
3.2 连接图![ABB变频器连接图](graphic_art("ABB变频器连接图"))四、产品操作和设置4.1 操作面板![ABB变频器操作面板](graphic_art("ABB变频器操作面板"))显示屏：用于显示变频器的运行状态、参数、故障等信息，以及进行菜单选择和参数修改。
ABB变频器使用说明书.docx

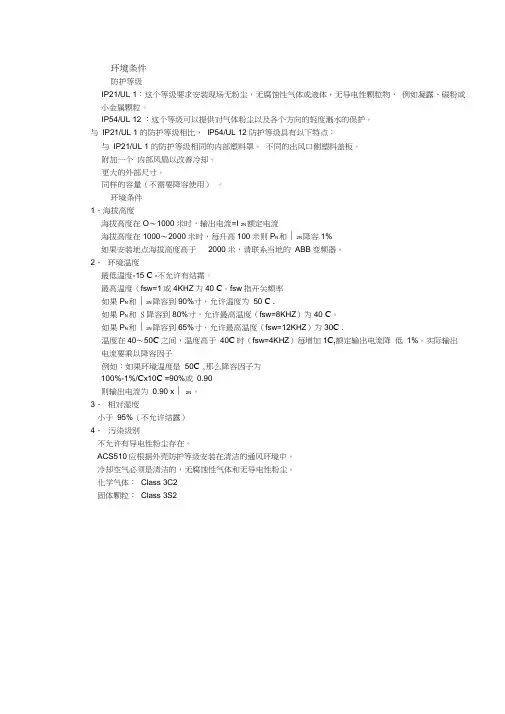

环境条件防护等级IP21/UL 1：这个等级要求安装现场无粉尘，无腐蚀性气体或液体，无导电性颗粒物，例如凝露、碳粉或小金属颗粒。
IP54/UL 12 ：这个等级可以提供对气体粉尘以及各个方向的轻度溅水的保护。
与IP21/UL 1 的防护等级相比，IP54/UL 12 防护等级具有以下特点：与IP21/UL 1 的防护等级相同的内部塑料罩。
不同的出风口侧塑料盖板。
附加一个内部风扇以改善冷却。
更大的外部尺寸。
同样的容量（不需要降容使用）。
环境条件1、海拔高度海拔高度在O〜1000米时，输出电流=I 2N额定电流海拔高度在1000〜2000米时，每升高100米则P N和∣2N降容1%如果安装地点海拔高度高于2000米，请联系当地的ABB变频器。
2、环境温度最低温度-15 C -不允许有结霜。
最高温度（fsw=1或4KHZ为40 C。
fsw指开关频率如果P N和∣2N降容到90%寸，允许温度为50 C .如果P N和 S降容到80%寸，允许最高温度（fsw=8KHZ）为40 C。
如果P N和∣2N降容到65%寸，允许最高温度（fsw=12KHZ）为30C .温度在40〜50C之间，温度高于40C时（fsw=4KHZ）每增加1C,额定输出电流降低1%。
实际输出电流要乘以降容因子例如：如果环境温度是50C ,那么降容因子为100%-1%/C x10C =90%或0.90则输出电流为0.90 x∣2N 。
3、相对湿度小于95%（不允许结露）4、污染级别不允许有导电性粉尘存在。
ACS510应根据外壳防护等级安装在清洁的通风环境中。
冷却空气必须是清洁的，无腐蚀性气体和无导电性粉尘。
化学气体：Class 3C2固体颗粒：Class 3S2基本型控制盘使用基本型控制盘性能幫木唱控制⅛t 性能’ •带波胡显J<ιr ⅛⅛字控制盘. •在任何时换能与变频器即插即拔.•拷贝功能-掺数能匕倩到控制盘的存储器中，接着将鑫数从控制盘下装到其它的变 频器中，或昔用于系统的⅛f⅛: 控制/■显示概述卜农描述了基本型控制盘的按键功能和显小佶息■⅛JT ∣⅛示分成五个区域；•左上-宣文控制地，*地控制(LoC)^isβfifl(REM) •右匕-定文歩数单楼.・中M-Sft* ifl*B 示琴数Ir 菓单或列蓋*也令贏示控制盘的故障罠 码.肇見•报■代闵(墓本蟹控制畫『・凱加2页••左下-在控制模式下，鼻示Il oUTPLT I (输出八 当堆择轮撫模式时* ⅛< MENU F 串单) •左下-电机族转K 冋，井Ll 出现(输出模式使用输出模式昨读取变频器的状态信息，以及操柞变频⅛L 为了进入输出模式，按 E EXIT/RESET ⅜直到显示如下所示的状态信息*状态信息S 基本塑揑制盘处在输J I -模式时> ⅛⅛、:EXIT/RESET-iR⅛JΓF -S≡ft⅛⅛M 耶.所魄哽的券哉值，Up-*向上翩动菜单AW⅞・⅞Π%>1K⅞⅝选痒，増加事敷值口 • ⅛⅛ H⅛定權式下Bt. «加绪宦 個"IJOC/REM -在本地控制和运程控制之 间幼换・STOP-IREMOLTPUTEXIT/ESET 1.1FvTOMErJJ .j ShHEDlR-⅛⅛⅛⅛!?- ' i' ； ■.START-起动变频Al忖ENUzENTER-匚 山■.字√我臣 单•在⅛*⅛S —锻菜单下*存储提示值件 舟活曲设定值DQWn -・向下詡动菓单或列覆。
ABB变频器说明书
ABB变频器说明书一、产品概述ABB变频器是一种能够控制交流电动机转速和转矩的电力电子设备，它可以实现对电动机的软启动、节能运行、过载保护、故障诊断等功能。
ABB变频器广泛应用于工业、建筑、农业、交通等领域，适用于各种类型和规格的电动机。
ABB变频器的主要组成部分有：控制板：负责接收和处理来自外部信号和参数设定的指令，控制变频器的运行状态和模式，显示变频器的工作参数和故障信息，提供通讯接口和扩展功能。
主回路：负责将输入的交流电转换为直流电，再将直流电逆变为可调节频率和幅值的交流电，输出给电动机。
主回路包括整流桥、滤波电容、逆变桥、输出滤波器等元件。
风扇：负责对变频器内部的电子元件进行散热，保证变频器正常工作。
外壳：负责对变频器内部的电子元件进行防护，防止灰尘、水滴、异物等进入，同时提供安装和接线的便利。
二、产品型号ACS580：通用型传动，适用于各种标准应用，如风机、水泵、压缩机等。
ACS580具有简单易用、节能高效、智能互联等特点，支持多种控制模式和通讯协议，可实现无缝集成。
ACS580的功率范围为0.75 kW至500 kW。
ACS510：通用型传动，专为风机、水泵应用优化设计，具有恒压供水、冷却风机、地铁和隧道通风机等典型应用方案。
ACS510具有节能高效、可靠稳定、易于维护等特点，支持多种控制模式和通讯协议。
ACS510的功率范围为1.1 kW至160 kW。
ACS880：工业型传动，适用于各种复杂和苛刻的工业应用，如起重机、挤出机、纺织机等。
ACS880具有强大灵活、精确可控、安全可靠等特点，支持多种控制模式和通讯协议，可实现定制化解决方案。
A CS880的功率范围为0.55 kW至5600 kW。
ACS355：微型传动，适用于各种轻工业和商业应用，如输送机、打包机、门禁系统等。
ACS355具有紧凑轻巧、易于安装、快速调试等特点，支持多种控制模式和通讯协议，可实现即插即用。
ACS355的功率范围为0.37 kW至22 kW。
ABB变频器ACS510_CN使用说明书
ABB变频器ACS510_CN使用说明书一、产品概述ABB 变频器 ACS510_CN 是一款功能强大、性能稳定的交流传动变频器，广泛应用于工业领域的各种电机调速控制场合。
它具有高效节能、精准控制、可靠性高等优点，能够满足不同用户的需求。
二、安装与接线1、安装环境为确保变频器的正常运行和使用寿命，应将其安装在干燥、通风良好、无腐蚀性气体和灰尘的环境中。
同时，要避免阳光直射和过度震动。
2、安装方式ACS510_CN 变频器可以采用壁挂式或柜体安装方式。
在安装时，要确保有足够的空间进行布线和维护操作。
3、接线要求（1）主电路接线连接电源输入和电机输出时，务必确保相序正确，并使用合适规格的线缆，拧紧接线端子，以保证良好的接触。
（2）控制电路接线控制电路的接线应按照说明书中的接线图进行，注意屏蔽线的正确接地，以防止干扰。
三、操作面板1、面板布局操作面板上有显示屏、按键和指示灯等，用于显示参数、进行操作和指示运行状态。
2、按键功能包括启动、停止、正反转切换、菜单选择、参数修改等按键，通过简单操作即可实现对变频器的控制。
四、参数设置1、基本参数如电机额定功率、额定电压、额定电流等参数，必须准确设置，以保证变频器对电机的正确控制。
2、调速参数通过设置频率给定方式、上限频率、下限频率等参数，实现对电机转速的精确调节。
3、保护参数合理设置过流保护、过载保护、过热保护等参数，确保电机和变频器在异常情况下能及时停机，避免损坏。
五、运行模式1、本地模式通过操作面板直接控制变频器的运行和停止，以及调速等操作。
2、远程模式可以通过外部控制器（如 PLC ）发送信号来控制变频器的运行。
六、故障诊断与排除1、常见故障代码变频器在运行过程中，如果出现故障，会显示相应的故障代码。
例如，过流故障代码“OVERCURRENT”，过载故障代码“OVERLOAD”等。
2、故障排除方法根据故障代码，参考说明书中的故障排除指南，逐步检查相关电路和参数，找出故障原因并进行修复。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、环境条件
⏹防护等级
•IP21/UL 1：这个等级要求安装现场无粉尘，无腐蚀性气体或液体，无导电性颗粒物，例如凝露、碳粉或小金属颗粒。
•IP54/UL 12：这个等级可以提供对气体粉尘以及各个方向的轻度溅水的保护。
与IP21/UL 1 的防护等级相比，IP54/UL 12防护等级具有以下特点：
•与IP21/UL 1 的防护等级相同的内部塑料罩。
•不同的出风口侧塑料盖板。
•附加一个内部风扇以改善冷却。
•更大的外部尺寸。
•同样的容量（不需要降容使用）。
⏹环境条件
1、海拔高度
•海拔高度在0～1000米时，输出电流=I2N 额定电流
•海拔高度在1000～2000米时，每升高100米则P N和I2N 降容1%。
•如果安装地点海拔高度高于2000米，请联系当地的ABB变频器。
2、环境温度
•最低温度-15℃-不允许有结霜。
•最高温度（fsw=1或4KHZ）为40℃。
fsw指开关频率
•如果P N和I2N 降容到90%时，允许温度为50℃.
•如果P N和I2N 降容到80%时，允许最高温度（fsw=8KHZ）为40℃。
•如果P N和I2N 降容到65%时，允许最高温度（fsw=12KHZ）为30℃.
•温度在40～50℃之间，温度高于40℃时（fsw=4KHZ）每增加1℃，额定输出电流降低1%。
实际输出电流要乘以降容因子
例如：如果环境温度是50℃，那么降容因子为
100%-1%/℃x10℃=90%或0.90
则输出电流为0.90 xI2N 。
3、相对湿度
•小于95%（不允许结露）
4、污染级别
•不允许有导电性粉尘存在。
•ACS510应根据外壳防护等级安装在清洁的通风环境中。
•冷却空气必须是清洁的，无腐蚀性气体和无导电性粉尘。
•化学气体：Class 3C2
•固体颗粒：Class 3S2
二、基本型控制盘使用
三、参数设置
Group 99:启动数据
此参数组专门用于配置：
•设置变频器
必须等于电机铭牌上的值
ACS510输出到电机的电压
无法大于电源电压
必须等于电机铭牌上的值
必须等于电机铭牌上的值
必须等于电机铭牌上的值
Group 01:运行数据
这些参数包括了变频器装置的运行数据，包括实际信号。
实际信号值由变频器装置测量或通过计算获得。
而且不能由用户设置。
Group 04:故障记录
Group 11:给定选择
注1）：变频器频率给定设置，50％时输入信号为0～5V，100%时输入信号为0～10V Group 20：限幅
这组参数对电机的频率、电流等做出最大和最小限定
注2）：机组采用帝国泵时控制盘给定最高频率不得超过50HZ
Group 22：加速/减速
Group 33：信息
Group 34：控制盘显示
代码
名称范围描述设定值
3401信号1参数0100-0199选择第一个需要显示在
控制盘上的参数
100=不选择
101-199=选择参数
0101-0109中的一个
0103
3408信号2参数0100-0199选择第二个需要显示在
控制盘上的参数
0104
3415信号3参数0100-0199选择第三个需要显示在
控制盘上的参数
0105
四、报警列表
下表列出了报警代码及其描述
五、报警代码
基本控制盘以代码表示故障。
代码的形式是A5XXX.参看“报警代码(基本型控制盘)”下表可以得到全部的报警代码列表及它们的描述。
如有侵权请联系告知删除，感谢你们的配合！。
