2.MNS开关柜操作说明-抽屉操作
• 停电(分闸)操作程序: • 1. 将合闸机构操作把手从合闸位置“∣—TRIP” (逆时针方向)旋转 至分闸位置“○—RESET”。此时出线单元(抽屉)处于工作位置, 主开关处于分闸位置——即热备用状态。 • 2.(逆时针方向)旋转推进联锁机构操作把手至左下45°(试验位 置),此时主开关断开并被闭锁,控制回路接通——即试验状态 • 3.(逆时针方向)旋转推进联锁机构操作把手至垂直位置“↑↓” (抽出位置),将抽屉拉出30mm后,(逆时针方向)旋转推进联锁 机构操作把手至右下45°(隔离位置),此时出线单元(抽屉)处于 隔离锁定位置,主开关和控制回路全部断开——即冷备用状态。 • 4. 如需要将出线单元(抽屉)抽出柜外,应将推进联锁机构操作把手 旋转至垂直位置“↑↓”(抽出位置),然后双手抓住出线单元(抽 屉)的左右把手将抽屉拉出柜外。
2.MNS开关柜操作说明-抽屉操作
• 8E/2,8E/4出线单元(抽屉)送电和停电操作程序 • 送电(合闸)操作程序: • 注MNS 1/2以下出线单元(抽屉)的进柜操作方式为直接 推进方式。 • 1. 进柜时将机构操作把手旋转至垂直位置“↑↓”(抽出 位置),双手抓住出线单元(抽屉)的左右把手,将出线 抽屉直接推入工作位置。然后(顺时针方向)将操作机构 的把手旋转至水平“○”(分闸/再扣)位置。此时出线 单元(抽屉)处于工作位置(一次进线插头带电)、主开 关处于分闸位置——即热备用状态。 • 2. 向里按下操作机构把手,同时(顺时针方向)将操作机 构的把手旋转至“∣”(合闸)位置。此时出线单元(抽 屉)处于工作位置(一次进线插头带电)、主开关处于合 闸位置(一次出线插头带电),出线单元电缆带电。
ABB-MNS低压开关柜 维护保养

abb开关安装说明

abb开关安装说明

MegmaxF 开关安装使用简要说明一包装及拆箱检查说明1 开关包装:F1-F6 固定式开关为单台包装,规格型号及辅件见标签。

F1-F2 抽出式开关为单台包装,规格型号及辅件见标签。

F3-F6 抽出式开关为固定底架和抽出部分分别包装,包装大小不同,标签也不同。

参见附图:(以下均为随机包装所附样本的插图号) (图1:F1-F6 F) (图2:F1-F2 D/O) (图3:F3-F6 D/O)2 开关拆箱及外观检查:- 收货时及拆箱前检查并确认包装箱外观无挤压变形,破损,化工产品污染及其他异常情况。

- 开关包装箱底部四周共计12只十字螺丝钉逐一拧出后,包装箱上盖可以向上拿起并移开。

(图4)- 开关及抽屉外部塑料包装打开后,外观应无变形,损坏及其他异常情况。

(图5)3 随箱附件:摇柄 1只及防潮剂 1包柜门用面框及安装螺丝 1套安装使用说明书 1份保护脱扣器的附加说明和附件(根据配置情况)注意:如为3极开关并且选用PR1/P保护单元时附件中增加电流互感器1只及连接线。

二开关安装1 固定式开关拆卸掉左右两侧紧固螺丝后即脱离包装底座,可以安装于低压配电柜中。

(图6)2 F1-F2型抽出式开关的抽出部分在运输及存贮时安装于固定底架中,处于连接位置并且为分闸状态。

(图7)- 拆卸前必须按照开关操作要求用摇杆将抽出部分抽出至断开位置,再将抽出部分拉出并脱离抽屉。

(图8)- 拆卸掉固定底架下部的紧固螺丝后,抽屉即脱离包装底座。

先将固定底架安装于低压配电柜中,再把抽出部分插入于固定底架中。

- 用摇杆将抽出部分从断开位置经过试验位置推进至连接位置即完成F1-F2型抽出式开关的全部安装工作。

3 F3-F6型开关抽屉部分为单独包装,拆卸紧固螺丝并且脱离底托后即可安装。

开关部分安装要求同F1-F2开关。

三开关操作注意事项说明:开关设计时按照电气设备操作规程设置有下列机械联锁,确认下列联锁解除时可以进行合 / 分闸操作。

储能联锁:开关未储能不能合闸失压联锁:失压线圈(YU)未通电吸合不能合闸锁扣联锁:开关面板上的分闸锁扣钥匙拔出时不能合闸 ( 相当于“有人工作,禁止合闸”)故障联锁:开关的保护单元 ( AR1/PR1型电子脱扣器 ) 动作使开关跳闸时不能合闸 ( 需人为检查并排除故障后使机械指示复位 )开关与抽屉联锁:同型号抽出式开关因为电流等级不同,抽出部分装入固定底架前需确认右侧限位螺钉安装位置正确,否则表明两者不属同一电流等级的配置,不应装入此固定底架。

ABB-MNS3.0开关柜-现场培训资料

ABB-MNS3.0开关柜-现场培训资料

© ABB Group - 3 23-Apr-20
概 述 全系列柜型
MNS 方案灵活,能够满足各种应用 标准型: 要求,额定电流至 6300A
MNS 后出线:
框后出线,减少开关柜的宽度
MNS
柜体尺寸灵活,加装安装板,对一
固定式: 些变频器、软启动器回路进行模块
化安装。
© ABB Group - 4 23-Apr-20
运行隔室的防护等级
通风的柜体:为了使开关柜通风,在背板,底部隔室门和顶板上,设置 通风孔。此时防护等级可达到IP30/31/40/41/42 。
不通风的柜体:在这种情况下可达到IP40/54 的防护等级。(不适用于插装 技术,条型插入式技术和无功功率补偿)
模数
模数是选定的标准尺度单位,作为尺度协调中的增值单位
三把挂锁(抽屉不能合闸) 在试验位置时,主开关分闸,控
制回路接通
© ABB Group - 14 23-Apr-20
© ABB Group - 15 23验位置 抽出(插入)位置 隔离位置 开关操作 单元机械连锁 门板机械连锁
抽出限位机构
门板 连杆定位
操作机构 开关操作 连杆
机械连锁 单元隔板
低压开关柜母线系统
主母线(水平母线)
易于安装与连接,免维护 采用优质铜母线,导电率高于99.9% 热缩套管绝缘,提高安全性能,有利于散热 提高动热稳定性能 额定电流至 6300A 背靠背公用母线 边缘预留拼接孔,易于扩展
2. 向里按下操作机构把手,同时(顺时针方向)将操作机构的把手 旋转至“∣”(合闸)位置。此时出线单元(抽屉)处于工作位置( 一次进线插头带电)、主开关处于合闸位置(一次出线插头带电) ,出线单元电缆带电。

ABB Safe-F柜A机构操作步骤

ABB Safe-F柜A机构操作步骤

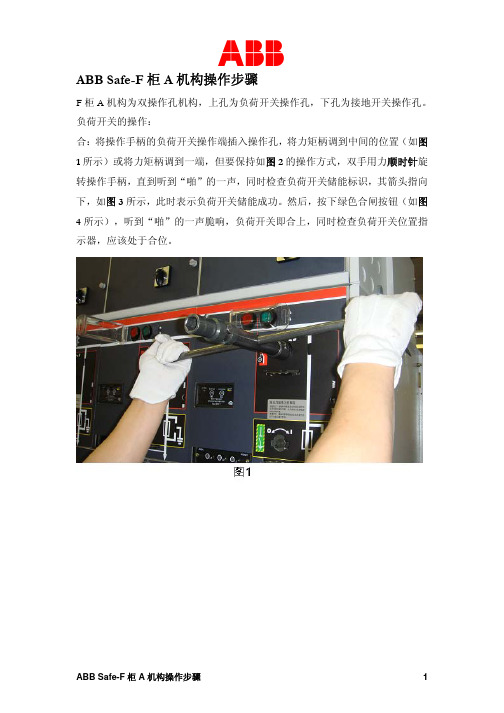

ABB Safe-F柜A机构操作步骤F柜A机构为双操作孔机构,上孔为负荷开关操作孔,下孔为接地开关操作孔。

负荷开关的操作:合:将操作手柄的负荷开关操作端插入操作孔,将力矩柄调到中间的位置(如图1所示)或将力矩柄调到一端,但要保持如图2的操作方式,双手用力顺时针旋转操作手柄,直到听到“啪”的一声,同时检查负荷开关储能标识,其箭头指向下,如图3所示,此时表示负荷开关储能成功。

然后,按下绿色合闸按钮(如图4所示),听到“啪”的一声脆响,负荷开关即合上,同时检查负荷开关位置指示器,应该处于合位。

分:直接按下红色分闸按钮(如图5所示),听到“啪”的一声脆响,负荷开关即分开,同时检查负荷开关位置指示器,应该处于分位。

接地开关的操作:合:将操作手柄的接地开关操作端的定位销从门板左侧缺口插入接地开关操作孔,将力矩柄调到中间的位置(如图6所示)或将力矩柄调到一端,但要保持如图7的操作方式,双手顺时针旋转操作手柄,听到“啪”的一声脆响,接地开关即合上,同时检查接地开关位置指示器,应该处于合位。

分:将操作手柄的接地开关操作端的定位销从门板右侧缺口插入接地开关操作孔,将力矩柄调到中间的位置(如图6所示)或将力矩柄调到一端,但要保持如图7的操作方式,双手逆时针旋转操作手柄,听到“啪”的一声脆响,此时要继续旋转90度,直到手柄转不动为止,此时接地开关才被分开,同时检查接地开关位置指示器,应该处于分位。

ABBF柜操作注意事项:1、负荷开关和接地开关之间存在机械闭锁关系,只有当接地开关完全分开以后才可以合负荷开关;反之,只有当负荷开关分开以后,才可以合接地开关;2、手动操作机构时要一次到位,避免弹簧弹性疲劳;若操作旋转中卡死时,请向回转动复位;3、插入手柄时应选择合适的位置,避免在操作过程中操作手柄被阻挡;4、在操作接地开关时,只有将操作手柄选择正确方向,才可以顺利的将手柄插入接地刀操作孔中;5、如果未完全完成分接地刀的过程(即在听到“啪”的一声脆响之后没有继续旋转手柄90度),则会造成操作手柄无法从操作孔取出,即使采用非常规手段将手柄取出,此时也无法操作负荷开关;6、避免如图8、图9将两只手握住手柄一端操作负荷开关或者接地开关的方式。

ABB隔离开关操作步骤说明

ABB隔离开关操作步骤说明

ABB 隔离开关操作步骤说明一、隔离开关各部件图例说明 1.总图说明图1①手动操作孔②合闸按钮④分闸按钮⑤当地、远动转换开关⑥加热电源开关⑦控制电源开关⑧电机电源开关③停止按钮⑨温湿度控制器⑩总电源开关2.分部说明图2①手动操作孔:摇把插入电动机构蜗杆时(面板手动操作孔内),顺时针操作为手动合闸,逆时针操作为手动分闸。

图3②合闸按钮:电动合闸时的操作按钮;③停止按钮:电动分、合闸时,需要中途停止时,切断控制电源的操作按钮;④分闸按钮:电动分闸时的操作按钮。

图4⑤当地、远动转换开关:白色标记方向打在1档处为“就地”现场人员电动操作档位;白色标记方向打在0档处为“停”现场人员手动操作档位;白色标记方向打在2档位为“远控”电调远动操作档位。

图5⑥加热电源开关:向上为“ON”(打开),向下为“OFF”(关闭);⑦控制电源开关:向上为“ON”(打开),向下为“OFF”(关闭);⑧电机电源开关:向上为“ON”(打开),向下为“OFF”(关闭);⑨温湿度控制器:显示温度、湿度,若温湿度不在环境工作温湿度下,可自动/手动操作(-5℃至20℃)加热。

图6⑩总电源开关:向左为“ON”(打开),向右为“OFF”(关闭)。

二、隔离开关操作步骤说明1.电动操作流程1.1检查总电源开关(⑩),开关状态应处于“ON”。

1.2检查加热电源开关(⑥)、控制电源开关(⑦)、电机电源开关(⑧),开关状态应处于“ON”。

1.3检查当地、远动转换开关(⑤),档位应打在1档“就地”。

1.4分、合闸操作1.4.1开关合闸:按下红色合闸按钮(②)。

1.4.2开关分闸:按下绿色合闸按钮(④)。

1.4.3分、合闸停止:在分、合闸过程中,需要中途停止时,按下黑色停止按钮(③)。

注意:电动操作完毕后,应将当地、远动转换开关(⑤),档位打在“2”“远控”电调远动操作档位。

(其它操作开关不能再进行操作,开关状态均应处于“ON”)2.手动操作流程电动分、合闸操作,开关拒动时,应进行手动分、合闸操作:2.1检查总电源开关(⑩),开关状态应处于“OFF”。
