10KV开关柜操作规程(正式)
10kV高压开关柜操作说明书
高压开关柜停送电操作流程送电操作流程：一、10kV进线柜1.送电前确认柜门已关紧。
2.将操作手柄插入隔离开关操作孔，顺时针旋转约90度听合闸声，状态指示孔内指示牌处于“合”位置，透视窗观察合闸到位，隔离开关合闸。
3.断路器通过面板上储能旋钮进行储能，到储能显示牌显示“已储能”状态，此时储能指示灯点亮，储能完成。
4.断路器通过合闸按钮进行合闸，合闸指示灯点亮。
进线柜送电操作完成。
二、PT柜1.送电前确认柜门已关紧。
2.将操作手柄插入隔离开关操作孔，顺时针旋转约90度听到合闸声，透视窗观察合闸到位，隔离开关合闸，PT柜送电操作完成。
三、变压器出线柜1. 送电前确认柜门已关紧。
2. 将操作手柄插入接地开关操作孔，顺时针旋转约90度听分闸声，状态指示孔内指示牌处于“分”位置，接地开关分闸。
3. 将操作手柄插入隔离开关操作孔，顺时针旋转约90度听合闸声，状态指示孔内指示牌处于“合”位置，透视窗观察合闸到位，隔离开关合闸。
4. 断路器通过面板上储能旋钮进行储能，到储能显示牌显示“已储能”状态，此时储能指示灯点亮。
5.断路器通过合闸按钮进行合闸，合闸指示灯点亮。
出线柜送电操作完成。
停电操作流程：一、变压器出线柜1. 断路器通过分闸按钮进行分闸。
2. 将操作手柄插入隔离开关操作孔，逆时针旋转约90度听到分闸声，状态指示孔内指示牌处于“分”位置，透视窗观察分闸到位，隔离开关分闸。
3. 检查带电显示器是否熄灭，确保电缆室不带电，将操作手柄插入接地开关操作孔，逆时针旋转约90度听到合闸声，状态指示孔内指示牌处于“合”位置，接地开关合闸，出线柜停电操作完成。
二、PT柜1.将操作手柄插入隔离开关操作孔，逆时针旋转约90度听到分闸声，透视窗观察分闸到位，隔离开关分闸，PT柜停电操作完成。
三、10kV进线柜1.断路器通过分闸按钮进行分闸。
2.将操作手柄插入隔离开关操作孔，逆时针旋转约90度听到分闸声，状态指示孔内指示牌处于“分”位置，透视窗观察分闸到位，隔离开关分闸，进线柜停电操作完成。

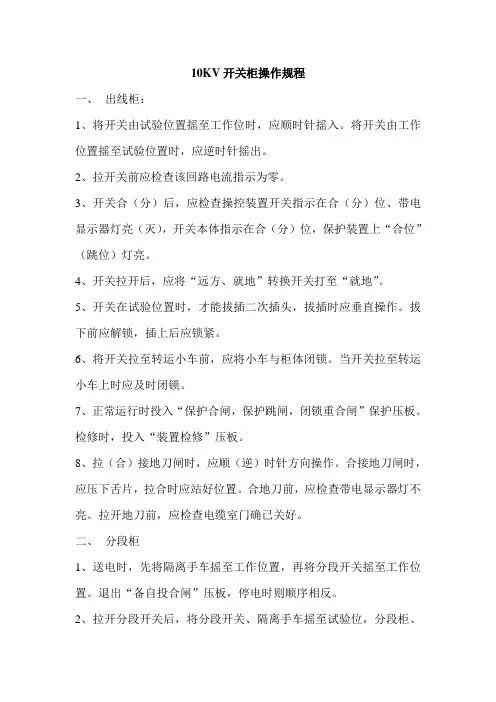

10KV开关柜操作规程
10KV开关柜操作规程一、出线柜：1、将开关由试验位置摇至工作位时，应顺时针摇入。
将开关由工作位置摇至试验位置时，应逆时针摇出。
2、拉开关前应检查该回路电流指示为零。
3、开关合（分）后，应检查操控装置开关指示在合（分）位、带电显示器灯亮（灭），开关本体指示在合（分）位，保护装置上“合位”（跳位）灯亮。
4、开关拉开后，应将“远方、就地”转换开关打至“就地”。
5、开关在试验位置时，才能拔插二次插头，拔插时应垂直操作。
拔下前应解锁，插上后应锁紧。
6、将开关拉至转运小车前，应将小车与柜体闭锁。
当开关拉至转运小车上时应及时闭锁。
7、正常运行时投入“保护合闸，保护跳闸，闭锁重合闸”保护压板。
检修时，投入“装置检修”压板。
8、拉（合）接地刀闸时，应顺（逆）时针方向操作。
合接地刀闸时，应压下舌片，拉合时应站好位置。
合地刀前，应检查带电显示器灯不亮。
拉开地刀前，应检查电缆室门确已关好。
二、分段柜1、送电时，先将隔离手车摇至工作位置，再将分段开关摇至工作位置。
退出“备自投合闸”压板，停电时则顺序相反。
2、拉开分段开关后，将分段开关、隔离手车摇至试验位，分段柜、隔离柜下柜门电磁锁才能打开。
三、接地变柜1、送电时，应先合上中性点隔离刀闸。
2、合上10KV开关后，再合上站用变屏上空气开关。
四、电容器柜1、投电容器时，应先合上电容器的真空接触器，再合电容器柜开关，退出时顺序相反。
2、手动/自动状态转换时，要先切除已投入的电容器，关闭控制器电源。
五、进线柜1、110KV侧转热备后，将进线开关摇至工作位置。
2、进线开关拉开后，下柜门电磁锁才能打开。
六、PT柜1、摇进、摇出时应将转换开关打至“进出”位置。
2、摇至工作位后，将转换开关打至“工作”位置。
10KV 开关柜设备操作运行及保养手册
10KV开关柜设备操作运行及保养手册一、设备操作规程基本要求1、一切高压操作均需报告片区供电所批准。
2、一切操作任务(事故情况下除外)都应执行操作票制度。
3、一切操作必须由两名正式值班电工(两证齐)来进行。
其中一人操作，另一人唱票及监视，并要穿戴合格的防护用具。
4、严格按操作票规定的操作步骤进行，不得任意简化。
操作完毕后，应在模拟图板上正确反映出系统中各设备的运行状态。
5、操作票须由主管人员进行审查签字后，方可执行。
送电操作程序1、穿戴好防护用品，用高压试电器确认市高压电正常。
2、先关好后门,再关好前下门。
3、操作接地开关主轴并且使之分闸。
4、检查接地指示在断开位置。
5、用转运车(平台车)将手车(处于分闸状态)推入柜内(试验位置)。
6、把二次插头插到静插座上(试验位置指示器亮)(关好前中门)。
7、用手柄将手车从试验位置(分闸状态)推入到工作位置(工作位置指示器亮, 试验位置指示器灭)。
8、合断路器(合闸位置指示器亮)。
停电操作程序1、断开低压配电柜的进线柜总负荷开关。
2、分断路器(分闸位置指示器亮)。
3、用手柄将手车从工作位置(分闸状态)退出到试验位置(工作位置指示器灭, 试验位置指示器亮)。
4、打开前中门，把二次插头拔出静插座(试验位置指示器灭)。
5、用转运车将手车(处于分闸状态)退出柜外。
6、操作接地开关主轴并且使之合闸。
7、打开后门和前下门8、检查接地指示在接地状态。
二、设备运行1．变配电室值班人员对设备应经常进行巡视检查，巡视检查分为定期巡视、特殊巡视和夜间巡视三种。
2．定期巡视，值班人员每天按现场运行规程的规定时间和项目，对运行和备用的设备及周围环境进行定期检查。
3．特殊巡视，对特殊情况下增加的巡视。
如在设备过负荷或负荷有显著变化时，新装、检修或停运后的设备投入运行，运行中出现可疑现象及天气时的巡视。
4．夜间巡视，其目的在于发现接点过热和绝缘污秽放电情况，一般在高峰负荷期。
5．巡视检查要精力集中，注意安全，不准进行其他工作。
高压开关柜安全操作规程（3篇）
高压开关柜安全操作规程一、操作人员保护1. 操作人员必须经过专门的培训后，方可进行高压开关柜的操作。
2. 操作人员须穿戴符合安全要求的个人防护装备，包括绝缘手套、防静电服等。
3. 在操作过程中，应时刻保持警觉，注意周围环境和人员的安全，严禁玩闹、嬉戏等行为。
二、进入开关柜前的准备1. 操作人员应首先确认开关柜的工作状态和电源是否已切断，并进行确认。
2. 操作人员应检查开关柜是否有异常情况，如漏油、异响等，如发现异常情况应及时报告。
3. 开关柜内应保持干燥、清洁的环境，严禁在开关柜内吸烟，避免起火引发事故。
三、开关柜操作步骤1. 操作人员应先切断开关柜的电源，并用专门的工具对开关柜进行接地，确保人身安全。
2. 操作人员在进入开关柜前，应用专门的工具检查开关柜内部的电压情况，确保安全。
3. 操作人员在进行开关柜操作时，应先按照开关顺序进行动作，如先合闸再分闸，严禁反过来操作。
4. 操作人员在操作过程中，应稳定动作，不可过快或过慢，要根据实际情况进行合理的操作。
5. 操作人员在对开关柜进行操作时，应保持专注，不可分心或被他人干扰，确保操作的准确性和安全性。
四、紧急情况处理1. 如果在操作过程中发生异常情况，如火花、异味等，应立即停止操作，并迅速报告相关负责人。
2. 在紧急情况下，操作人员应先切断开关柜的电源，保护自身安全，然后及时通知相关人员处理事故。
3. 在紧急情况处理过程中，操作人员应按照相关应急预案进行处理，并配合现场指挥人员的指挥。
五、操作结束后的处理1. 操作结束后，操作人员应将开关柜恢复到安全状态，包括合上开关柜门、撤下接地线等。
2. 操作人员应对开关柜进行清洁，清除因操作产生的杂物，确保开关柜内外环境整洁。
3. 操作人员应做好操作记录，并及时报告相关负责人，确保后续事项的处理。
六、其他注意事项1. 操作过程中，应禁止使用带有金属的物品，以免触电或短路引发事故。
2. 操作人员应随时关注开关柜的温度变化，如发现温度异常，应立即报告。
10KV开闭所现场运行操作规程
10KV开闭所现场运行规程第一章总则第1条本规程适用于山西寿阳潞阳昌泰煤业10KV开闭所。
第2条开闭所现场运行规程是运行人员操作、巡视、检查、维护、处理异常与事故、调整所管辖设备的行为准则、方法和依据，也是运行人员和新工人上岗培训的必备教材，因此，运行人员及相关专业人员必须熟悉本规程。
第二章开闭所运行方式及设备调管范围第3条昌泰10KV开闭所双回路电源分别引自潞阳公司110KV站10KV509柜、510柜，开闭所以分列方式运行。
第4条开闭所500母联柜、516发电机柜均为上级电力调度设备，必须在申请许可的情况下方能操作，其余各高压开关柜等设备均为我矿电力调度设备。
第三章主要电力系统的巡视及运行维护第5条设备巡视应严格按照要求，做好安全措施。
第6条正常巡视：开闭所内的日常巡视检查，除交接班巡视外，每天高峰负荷时巡视一次，每周至少进行一次夜间熄灯巡视。
第7条在下列情况下应进行特殊巡视1、新投运或大修后的主设备，24小时内每小时巡视一次。
2、对过负荷或异常运行的设备，应加强巡视。
3、风、雪、雨、雾、冰雹等天气进行巡视。
4、雷雨季节特别是雷雨过后应加强巡视。
5、上级通知或重要节日应加强巡视。
6、在事故跳闸后应加强巡视。
7、特殊设备进行的特巡项目检查(蓄电池的定期充放电)。
第8条巡视时，应严格按照巡视路线和巡视项目对高压配电柜、交流配电柜、充馈柜、电池柜、工控机等设备逐台认真进行巡视，严禁走过场。
第9条巡视高压室后必须随手将门关严。
第10条每次的巡视情况应进行记录并签名；发现的设备缺陷要记录在“设备缺陷记录本”内。
第11条主要巡视的电气设备包括：1、高压开关柜；2、站用变及后台系统；3、母线、避雷器、互感器；4、二次回路、控制系统（自动化设备）及直流系统；5、防小动物孔洞、防火孔洞是否封堵，开闭所内部环境卫生；第12条高压开关柜的巡视检查项目1、高压开关柜正常巡视项目⑴开关柜柜门是否关闭严密、联锁装置是否完好；⑵开关柜编号正、背面名称标注是否齐全、完好；⑶开关位置状态显示仪运行是否正常；⑷加热、除湿控制器运行是否正常；⑸手车位置是否与实际运行方式相符；⑹分合闸位置指示是否与实际运行方式相符；⑺储能电源开关是否在“投入”位置，指示灯亮否；⑻微机保护屏指示是否正确，屏工作是否正常；⑼监测表是否工作正常，是否能正确反映电压电流情况；⑽带电显示装置显示是否正常；⑾柜内照明是否完好，灯具是否正常；⑿内部有无异响；⒀二次接线有无异味、有无放电打火现象；⒁开关柜基础有无下沉、倾斜；⒂柜内有无水珠集聚在设备表面；⒃高压窥视孔玻璃是否完好。
10KV高压开关柜操作规程
10KV高压开关柜操作规程一、操作前的准备工作：1、根据停送电要求，办理工作票及操作票；2、操作前必须穿戴试验合格的高压绝缘靴和绝缘手套，3、将相同电压等级的验电器先在带电设备上试验，合格后方可使用。
二、操作的先后顺序、方式：1、开关柜停电操作程序：（1）操作仪表门上合、分转换开关，将操作手柄逆时针旋转至面板指示分位置，松开手后操作手柄应自动复位至预分位置，断路器分闸断电；（2）仪表门上红色合闸指示灯灭，绿色跳位指示灯亮，查看其它相关信号，一切正常，停电成功；（3）将断路器手车摇柄插入摇柄插口并用力压下，逆时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒”声，手车试验位置灯亮，取下摇柄，此时手车处于试验位置，观察带电显示器，确认不带电方可继续操作；（4）将接地开关操作手柄插入中门右下侧六角孔内，顺时针旋转，使接地开关处于合闸位置，确认接地开关已处于合闸后，打开柜下门，维修人员可继续下一步维护、检修。
2、开关柜送电操作程序：（1）关闭所有柜门及后盖门板，并锁好；（2）将接地开关操作手柄插入中门右下侧六角孔内，逆时针旋转，使接地开关摇至工作位置，取出操作手柄，操作孔处联锁板自动弹回，遮住操作孔。
（5）将断路器手车摇柄插入摇柄插口并用力压下，顺时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒”声时取下摇柄，此时手车处于工作位置，此时手车工作位置灯亮。
（6）操作仪表门上合、分转换开关使断路器合闸送电，同时仪表门上红色合闸指示灯亮，绿色跳位指示灯灭，查看带电显示及其它相关信号，一切正常，送电成功；（7）送电完成后观察开关柜各指示正常，综保运行灯、带电指示灯正常后，方为送电完成。
三、操作人员所处的位置和操作要求：1、设备操作完成后，操作人员确认机构位置正确后方可进行下一步操作；2、接地开关和断路器及柜门均有联锁，只有在断路器处于试验位置或抽出柜外才可以合分接地开关；3、接地开关分闸后才可把断路器由试验位置摇至工作位置，不可强行操作；四、其他注意事项：1、检修开关设备时，必须拉出隔离手车，使各方面至少有一个明显的断开点；2、现场操作设备时必需有人监护，监护人要监视操作者的操作，并时刻提醒操作人员注意与带电体保持一定安全距离，防止触电；3、送电顺序：先合隔离手车-再合断路器，不允许带负荷合隔离开关；停电顺序：先停断路器-再停隔离开关，不允许带负荷拉隔离开关；4、电流互感器二次不允许开路，电压互感器二次不允许短路，并有一端应可靠接地；5、工作结束后，必须拆除警告牌，原有防护装置随时安装好。
10kv开关柜操作规程
10kv开关柜操作规程《10KV开关柜操作规程》一、目的为了确保电力设备的安全运行，保障电力系统的正常运行，规范10KV开关柜的操作，特制定本规程。
二、适用范围本规程适用于所有使用10KV开关柜的电力系统。
三、操作人员1. 所有操作10KV开关柜的人员必须经过专业培训，并持有相关证书。
2. 操作人员必须了解10KV开关柜的结构、原理，以及相应的安全操作规程。
四、操作步骤1. 操作人员必须穿戴好安全防护用具，包括绝缘手套、绝缘鞋等。
2. 在操作10KV开关柜之前，必须先对其进行外观检查，确保没有任何异常情况。
3. 确保10KV开关柜处于“断开”状态，断开主要电源。
4. 在执行相关操作之前，必须将相关相关开关柜进行标识，并进行交叉验证确认。
5. 操作人员必须按照正确的操作步骤，操作相应的开关，禁止进行非法操作。
6. 操作完毕后，必须将开关柜恢复到“断开”状态，并进行相关标识。
五、安全措施1. 在操作10KV开关柜时，禁止穿戴金属饰品，以免导致电击事故。
2. 在操作过程中若遇到异常情况，必须立即停止操作并向相关部门汇报。
3. 禁止在没有专业人员的情况下进行维修和操作。
4. 禁止在开关柜处于“合闸”状态下进行检修和操作。
六、操作记录1. 所有操作人员必须对操作过程进行记录，并做好相关备份。
2. 操作记录必须包括操作人员的姓名、操作时间、操作内容，以及发生的异常情况等信息。
七、违规处理1. 对于违反操作规程的人员将进行相应的处罚。
2. 连续多次违规者，将取消其相关操作资格。
八、附则本规程由相关部门负责解释，并不时进行修订，并在人员接受培训的时候向新人员进行宣讲。
10KV高压开关柜操作规程.doc
10KV高压开关柜操作规程一、进线柜的送电操作（以Ⅰ段为例）1、检查进线柜状态应允许送电（第一、开关本身允许送电操作；第二、母联柜为冷备用状态；第三、本段出线开关均已分闸；第四、本段电阻柜隔离刀闸已合上，变压器已受电。
）2、副值填写操作票，经主值审核无误，操作时由副值操作，主值唱票并监护；3、操作人员操作时必须正确穿戴好高压绝缘手套和高压绝缘靴，并站立在高压绝缘地毯上；4、检查Ⅰ段PT柜1106（LAH06）摇至工作位；5、确认I段电阻柜（LZR01）隔离开关已在合位6、确认1#主变已受电；7、将Ⅰ段进线柜101（LAH08）断路器摇至工作位；8、将Ⅰ段进线柜101（LAH08）航空插头插上并扣牢靠，检查状态指示断路器已在工作位；9、合上控制回路小空气开关，检查指示灯及开关状态指示器均正常；10、远控合Ⅰ段进线柜101（LAH08）断路器，合闸时现场监护人员要远离高压开关柜；11、观察各显示仪表上的电压值及设备受电情况。
二、进线柜的停电操作（以Ⅰ段为例）1、副值填写操作票，经主值审核无误，操作时由副值操作，主值唱票并监护；2、操作人员操作时必须正确穿戴好高压绝缘手套和高压绝缘靴，并站立在高压绝缘地毯上；3、降本段母线负荷并同时退出电容补偿装置及滤波装置；4、检查各出线柜已分闸停电，检查进线柜的负荷已接近于0 ；5、分Ⅰ段进线柜101（LAH08）断路器，检查Ⅰ段进线柜断路器在分位；6、将Ⅰ段进线柜101（LAH08）断路器摇至试验位置；三、母联柜的送电1、检查母联柜状态应允许送电（第一、开关本身允许送电操作，第二、如果送上电，两台主变的电不会碰头，第三、要送电段母线上的出线开关均已分闸）2、副值填写操作票，经主值审核无误，操作时由副值操作，主值唱票并监护；3、操作人员操作时必须正确穿戴好高压绝缘手套和高压绝缘靴，并站立在高压绝缘地毯上；4、检查母线柜111断路器在试验位置，将提升柜111-1的小车摇至工作位置；5、合上母联柜111控制回路小空气开关，检查指示灯及开关状态指示器均正常；6、将母线柜111断路器摇至工作位；7、将母线柜111航空插头插上并扣牢靠，检查状态指示断路器已在工作位；7、远控合母线柜111断路器，合闸时现场监护人员要远离高压开关柜；8、观察各显示仪表上的电压值及设备受电情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编订：__________________
单位：__________________
时间：__________________
10KV开关柜操作规程(正
式)
Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.
Word格式 / 完整 / 可编辑
文件编号：KG-AO-9188-18 10KV开关柜操作规程(正式)
使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
1、2#主扇停止运行后由维修工负责打开1#主扇（新安装）风门，并确认正常。
2、把主扇10KV配电室1#进线（1013#）（或2#进线(1014#)）电压互感器手车摇到“工作位置”，并确认正常。
3、检查主扇10KV配电室1#进线（1013#）（或2#进线(1014#)）高压带电显示器是否带电。
4、把主扇10KV配电室1#进线（1013#）（或2#进线(1014#)）断路器手车摇到工作位置并,确认正常。
5、合上主扇10KV配电室1#进线（1013#）（或2#进线(1014#)）断路器并确认电压及数据显示正常。
6、把母联隔离（05#）手车摇到“工作位置”，并确认正常。
7、把母联断路器（04#）手车摇到“工作位置”，
并确认正常。
8、合上母联断路器（04#），并确认正常。
9、把1#所用变（03#）或2#所用变（06#）隔离手车摇到“工作位置”，并确认正常。
10、合上1#所用变（03#）K1断路器或2#所用变（06#）K1断路器，检查400V有无显示并确认正常。
11、把1#变频器（02#）或2#变频器（07#）断路器手车摇到“工作位置”，转换开关打到“远方”并确认正常。
400V开关柜操作规程：
12、把低压柜（1-1）1#进线或低压柜（2-2）2#进线抽屉摇到“工作位置”，并确认正常。
13、合上低压柜（1-1）1#进线或低压柜（2-2）2#进线抽屉断路器并确认正常。
14、把低压柜（1-2）1#母联或低压柜（2-2）2#母联抽屉摇到“工作位置”，并确认正常。
15、合上低压柜（1-2）1#母联或低压柜（2-2）2#母联抽屉断路器，并确认正常。
16、合上低压柜1#变频单元柜电源(1-8)或2#变频单元柜电源（2-8）抽屉断路器，并确认正常。
17、合上（1-9）监控电源断路器，并确认正常。
变频柜操作规程：
18、检查所有变频器柜门关闭。
19、合上变频器内所有断路器，并确认正常。
20、合上变频器主控制电源，并确认正常。
21、打开UPS电源开关，并确认正常。
22、变频器柜转换开关转到“远方”。
切换柜操作规程：
23、合上切换柜QS2隔离开关，并确认正常。
24、合上切换柜QS2隔离开关，并确认正常。
25、切换柜转换开关转到“远方”。
操作台操作规程：
26、进入电脑运行界面。
27、进入变频控制界面(输入密码)，并确认正常（三项指示灯“绿色”）。
28、合上切换柜KM1、KM2断路器，并确认正常。
29、给定“频率”。
30、进入供电系统界面(输入密码)，并确认正常。
31、合上10KV1#变频器（02#）或2#变频器（07#）断路器，并确认正常。
32、检查1#风机风门完全开启（新安装），并确认。
33、进入变频控制界面(输入密码)，电击“变频运行”。
34、风机开始运行，进入监视界面。
