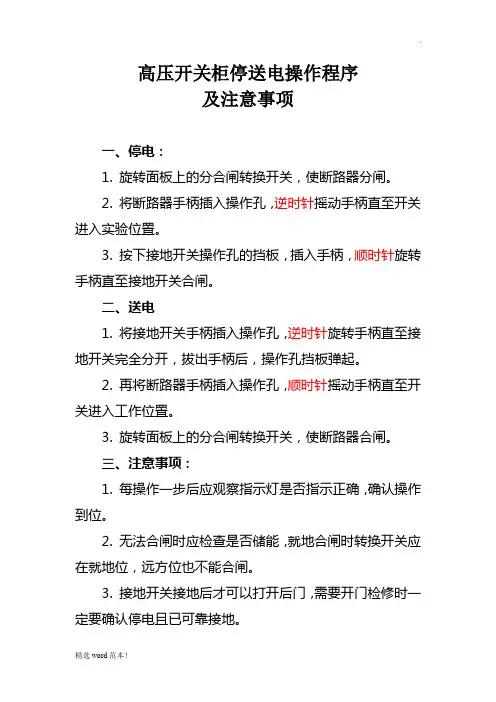

高压开关柜送电停电检修操作规程
高压开关柜操作程序及注意事项
高压开关柜停送电操作程序
及注意事项
一、停电：
1. 旋转面板上的分合闸转换开关，使断路器分闸。
2. 将断路器手柄插入操作孔，逆时针摇动手柄直至开关进入实验位置。
3. 按下接地开关操作孔的挡板，插入手柄，顺时针旋转手柄直至接地开关合闸。
二、送电
1. 将接地开关手柄插入操作孔，逆时针旋转手柄直至接地开关完全分开，拔出手柄后，操作孔挡板弹起。
2. 再将断路器手柄插入操作孔，顺时针摇动手柄直至开关进入工作位置。
3. 旋转面板上的分合闸转换开关，使断路器合闸。
三、注意事项：
1. 每操作一步后应观察指示灯是否指示正确，确认操作到位。
2. 无法合闸时应检查是否储能，就地合闸时转换开关应在就地位，远方位也不能合闸。
3. 接地开关接地后才可以打开后门，需要开门检修时一定要确认停电且已可靠接地。
4. 跳闸后合闸应先按下综保的复位键清灯，然后再合闸。
5、只有当接地开关分闸后，手车才能被插入到工作位置。
6、只有当手车在试验位置或手车抽出后，接地开关才能合闸。
7、只有当手车在试验或工作位置时，断路器才能被操作。
8、只有当断路器分闸后，手车才能移动。
9、手车在工作位置时，二次插件被锁定不能拔除。

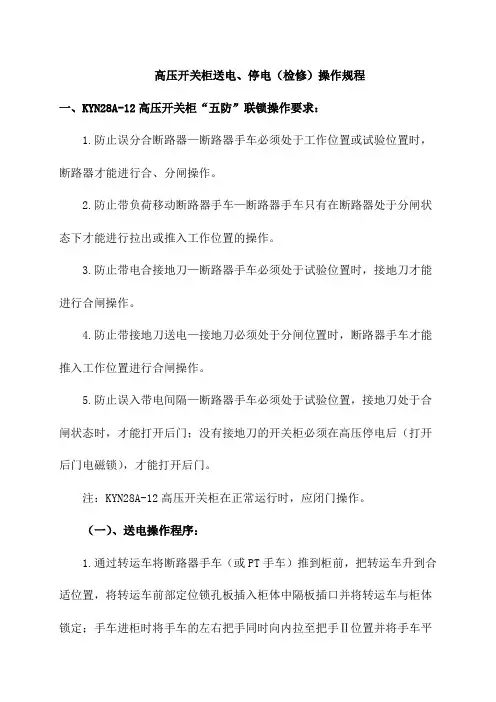

高压开关柜送电、停电(检修)操作规程
高压开关柜送电、停电（检修）操作规程一、KYN28A-12高压开关柜“五防”联锁操作要求：1.防止误分合断路器—断路器手车必须处于工作位置或试验位置时，断路器才能进行合、分闸操作。
2.防止带负荷移动断路器手车—断路器手车只有在断路器处于分闸状态下才能进行拉出或推入工作位置的操作。
3.防止带电合接地刀—断路器手车必须处于试验位置时，接地刀才能进行合闸操作。
4.防止带接地刀送电—接地刀必须处于分闸位置时，断路器手车才能推入工作位置进行合闸操作。
5.防止误入带电间隔—断路器手车必须处于试验位置，接地刀处于合闸状态时，才能打开后门；没有接地刀的开关柜必须在高压停电后（打开后门电磁锁），才能打开后门。
注：KYN28A-12高压开关柜在正常运行时，应闭门操作。
（一）、送电操作程序：1.通过转运车将断路器手车（或PT手车）推到柜前，把转运车升到合适位置，将转运车前部定位锁孔板插入柜体中隔板插口并将转运车与柜体锁定；手车进柜时将手车的左右把手同时向内拉至把手Ⅱ位置并将手车平稳推入开关柜的试验位置，然后将手车的左右把手同时向外推至把手Ⅰ位置，使手车推进机构与开关柜可靠锁定。
当确认已将手车与柜体锁定好之后，解除转运车与柜体的锁定，将转运车推开。
2.将手车的二次插头插入开关柜的二次插座内，并用扣件锁定；3.关闭开关柜后门（电缆室门）和前门（断路器室门）；打开接地刀操作活门，用接地刀操作手柄（逆时针转90°）打开接地刀，抽出接地刀操作手柄关闭接地刀操作活门，并确认接地刀处于分闸状态。
4.检查仪表室内的控制、合闸、信号、交流及母线电压等电源开关（或二次熔断器）处于合闸状态，并观察电源电压属于正常范围后，关闭仪表室门。
5.用就地或远方操作方式控制操作（处在开关柜试验位置的）断路器合、分各一次，确认断路器控制回路接线及信号回路显示正确。
6.将手车推进摇把插入手车中面板上操作孔内，顺时针转动将手车推入开关柜工作位置（手车到达工作位置时会发出“卡嗒”的扣锁响声），取出手车推进摇把。
10KV高压开关柜操作规程
10KV高压开关柜操作规程一、操作前的准备工作：1、根据停送电要求，办理工作票及操作票；2、操作前必须穿戴试验合格的高压绝缘靴和绝缘手套，3、将相同电压等级的验电器先在带电设备上试验，合格后方可使用。
二、操作的先后顺序、方式：1、开关柜停电操作程序：（1）操作仪表门上合、分转换开关，将操作手柄逆时针旋转至面板指示分位置，松开手后操作手柄应自动复位至预分位置，断路器分闸断电；（2）仪表门上红色合闸指示灯灭，绿色跳位指示灯亮，查看其它相关信号，一切正常，停电成功；（3）将断路器手车摇柄插入摇柄插口并用力压下，逆时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒”声，手车试验位置灯亮，取下摇柄，此时手车处于试验位置，观察带电显示器，确认不带电方可继续操作；（4）将接地开关操作手柄插入中门右下侧六角孔内，顺时针旋转，使接地开关处于合闸位置，确认接地开关已处于合闸后，打开柜下门，维修人员可继续下一步维护、检修。
2、开关柜送电操作程序：（1）关闭所有柜门及后盖门板，并锁好；（2）将接地开关操作手柄插入中门右下侧六角孔内，逆时针旋转，使接地开关摇至工作位置，取出操作手柄，操作孔处联锁板自动弹回，遮住操作孔。
（5）将断路器手车摇柄插入摇柄插口并用力压下，顺时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒”声时取下摇柄，此时手车处于工作位置，此时手车工作位置灯亮。
（6）操作仪表门上合、分转换开关使断路器合闸送电，同时仪表门上红色合闸指示灯亮，绿色跳位指示灯灭，查看带电显示及其它相关信号，一切正常，送电成功；（7）送电完成后观察开关柜各指示正常，综保运行灯、带电指示灯正常后，方为送电完成。
三、操作人员所处的位置和操作要求：1、设备操作完成后，操作人员确认机构位置正确后方可进行下一步操作；2、接地开关和断路器及柜门均有联锁，只有在断路器处于试验位置或抽出柜外才可以合分接地开关；3、接地开关分闸后才可把断路器由试验位置摇至工作位置，不可强行操作；四、其他注意事项：1、检修开关设备时，必须拉出隔离手车，使各方面至少有一个明显的断开点；2、现场操作设备时必需有人监护，监护人要监视操作者的操作，并时刻提醒操作人员注意与带电体保持一定安全距离，防止触电；3、送电顺序：先合隔离手车-再合断路器，不允许带负荷合隔离开关；停电顺序：先停断路器-再停隔离开关，不允许带负荷拉隔离开关；4、电流互感器二次不允许开路，电压互感器二次不允许短路，并有一端应可靠接地；5、工作结束后，必须拆除警告牌，原有防护装置随时安装好。
高压开关柜操作规程
高压开关柜操作规程一、启动前准备和检查1、操作人员要持有特种岗位操作证（高压进网证），且高压操作必须两人进行，一人操作，一人监护。
2、操作人员必须了解高压开关柜状态和工作内容，熟悉所操作的高压开关柜的性能及操作方法，操作时要做好安全组织措施和安全技术措施，雷电时禁止倒闸操作。
3、严禁对高压环网柜进行操作。
4、对SF6开关柜操作前应先检查SF6的压力表指示是否在正常范围内（不低于5个大气压）5、所使用的工具必须达到安全使用标准，操作前应检查绝缘手套、绝缘鞋、操作杆，如果有受潮、断裂、破损现象，以及绝缘登记低于所要操作的电压，则禁止操作。
6、操作时应穿好绝缘靴，戴好绝缘手套。
7、严格按照操作顺序进行操作。
二、送电操作1、检查变压器低压侧所有负荷都处于断开状。
2、断开接地刀闸，确认机械闭锁装置已断开。
3、合上高压开关并确认机械闭锁装置已断开。
4、合上变压器低压侧在上一步操作中记录的断开的负荷。
5、停电后应在高压开关柜上悬挂警示牌并上锁。
三、停电操作1、断开变压器低压侧所有负荷。
2、断开高压开关并确认机械闭锁装置已到位。
3、合上接地刀闸，确认机械闭锁装置已到位。
4、对变压器高、低压侧必须进行验电，确保已无电。
四、维护保养1、严格按电工操作规程和技术标准检修，必须两个人以上操作。
2、严格按电工操作规程进行停电、验电、放电，确定无电后方可作业，并且挂警示牌，对有电部位设专人监护。
3、认真检查箱内各回路、刀开关、空气开关及其他元件，紧固各部位螺丝，对损坏的元器件及时修理和更换。
4、清扫箱内卫生，确定无问题后，按送电要求送电。
五、注意事项1、按规定穿戴好劳动保护用品，防止服装等产生静电。
2、根据需要准备正确工具平稳操作。
3、接触带电设备前应戴绝缘手套并验电，拉合空气开关、开关配电箱门时应侧身操作，不准在手湿、有油污情况下操作。
高低压柜操作规程
001高压开关柜操作规程一、送电操作程序1、穿戴好防护用品，用高压试电器确认市高压电正常。
2、打开接地刀锁。
取下“禁止合闸”警示牌。
3、逆时针操作，拉开接地刀。
4、检查接地指示在断开位置。
5、锁上接地刀锁。
6、打开开关锁。
7、逆时针操作将开关合上，然后顺时针反向蓄能操作。
8、检查三个指示灯在亮的状态。
9、锁上开关锁。
二、停电操作程序1、断开高压配电柜的进线柜总负荷开关。
2、检查三个指示灯在亮的状态。
3、用手按停电开关，听到开关动作声为止。
4、用高压试电器分别对L1、L2、L3检查，指示灯应无闪烁呈白色。
5、打开接地刀锁。
6、顺时针操作，合上接地刀。
7、检查接地指示在接地状态。
挂上“禁止合闸”警示牌。
三、操作记录1、班内完成的操作记录于《工程部值班记录表》内。
2、跨班完成的操作记录于《操作记录表》内。
3、《工程部值班记录表》、《操作记录表》由部门兼职资料员保存二年。
送电：1、首先应检查核对是否为操作的柜体，否则不准擅自操作；2、检查要送电的开关确实在试验位置；3、断开接地刀闸；4、检查断路器是否在试验位置，储能回路电源指示灯亮；5、用摇把将开关摇入工作位置，同时开关柜上状态显示器显示工作位置；6、按“合闸”按钮，使断路器合闸，观察合闸指示灯亮、带电显示器亮；7、确认一切正常后，送电操作结束，挂运行标示牌。
停电：1、首先应检查核对是否为操作的柜体，否则不准擅自操作；2、按“停止”按钮，使断路器分闸，观察分闸指示灯亮、带电显示器灭；3、将高压柜断路器摇到试验位置，同时开关柜上状态显示器显示试验位置；4、再观察高压带电显示器，指示灯熄灭，确认一切正常后，停电操作结束；5、合上接地刀闸（需检修时操作）；6、在停电设备上悬挂停电指示牌。
002低压开关柜安全操作规程一、准备工作1、特殊工作作业持证上岗并按规定进行定期专业培训，保证证件有效。
2、操作人员在操作前检查绝缘手套及绝缘鞋、绝缘杆是否在安全有效期内，按操作项目规范要求穿戴好劳动保护用品。
高压开关柜送电、停电(检修)操作规程
高压开关柜送电、停电(检修)操作规程1000字一、前言高压开关柜是电网重点设备之一，其送电和停电操作直接关系到电网运行的安全和稳定。
因此，建立一套严谨可靠的操作规程，对保障电网运行安全至关重要。
本文主要针对高压开关柜的送电和检修操作提出一些规程和要求，供电网工作人员参考使用。
二、送电操作规程1. 操作前，应进行必要的安全检查，保障操作人员和工作场所的安全。
2. 打开遥控设备，查询开关柜及阀门是否在正常位置。
3. 切断本地断路器，并锁定，标明“禁止合闸”标志。
4. 安装地线，填充隔离杆高压导线下方空隙。
5. 合闸本地隔离开关，将接地刀具旋转到加速接地位置。
将装置上的隔离开关或带电显示仪前的挡板移开。
6. 在铁塔或架空线路中拉通线路后，慢慢合上退出开关，接通本地断路器。
在三相电压均为零时合闸本地断路器。
同时，逐级合闸其他断路器，按照送电方案操作。
7. 合闸后进行线路运行状态和保护装置情况的检查。
8. 将设备在正常电压下运行10分钟以上，进行实际运行检查。
三、停电操作规程1. 操作前，应进行必要的安全检查，保障操作人员和工作场所的安全。
2. 根据停电方案，实行合理的停电操作及传达工作。
3. 切断高压隔离开关及本地断路器，将任何一个环节错误判断，会严重影响电网安全。
4. 断开一段电缆或绝缘导线，装上专用短接器，并接地。
5. 将变压器低压侧接地并短接。
6. 在确认线路电压为零后，应及时切断三相电源，并拉上隔振开关，并使用绳索进行固定。
7. 对停电现场进行审查和清理，删除隐患和避免事故发生。
四、检修操作规程1. 操作前，应进行必要的安全检查，保障操作人员和工作场所的安全。
2. 根据检修方案，做好相关传达及注意事项。
3. 必须设立警戒线，清除工作区周围的物品，为工作带来最佳条件。
4. 切断高压离线开关，并将离线开关上下的隔离开关分离。
5. 离线开关分离后，将装置上的隔离开关或带电显示仪前的挡板移开。
此时，隔离开关卡头块、触头及相关部件不得拆开或拆卸。
10KV高压开关柜操作规程
10KV高压开关柜操作规程一、操作前的准备工作：1、根据停送电要求，办理工作票及操作票；2、操作前必须穿戴试验合格的高压绝缘靴和绝缘手套，3、将相同电压等级的验电器先在带电设备上试验，合格后方可使用。
二、操作的先后顺序、方式：1、开关柜停电操作程序：（1）操作仪表门上合、分转换开关，将操作手柄逆时针旋转至面板指示分位置，松开手后操作手柄应自动复位至预分位置，断路器分闸断电；（2）仪表门上红色合闸指示灯灭，绿色跳位指示灯亮，查看其它相关信号，一切正常，停电成功；（3）将断路器手车摇柄插入摇柄插口并用力压下，逆时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒”声，手车试验位置灯亮，取下摇柄，此时手车处于试验位置，观察带电显示器，确认不带电方可继续操作；（4）将接地开关操作手柄插入中门右下侧六角孔内，顺时针旋转，使接地开关处于合闸位置，确认接地开关已处于合闸后，打开柜下门，维修人员可继续下一步维护、检修。
2、开关柜送电操作程序：（1）关闭所有柜门及后盖门板，并锁好；（2）将接地开关操作手柄插入中门右下侧六角孔内，逆时针旋转，使接地开关摇至工作位置，取出操作手柄，操作孔处联锁板自动弹回，遮住操作孔。
（5）将断路器手车摇柄插入摇柄插口并用力压下，顺时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒”声时取下摇柄，此时手车处于工作位置，此时手车工作位置灯亮。
（6）操作仪表门上合、分转换开关使断路器合闸送电，同时仪表门上红色合闸指示灯亮，绿色跳位指示灯灭，查看带电显示及其它相关信号，一切正常，送电成功；（7）送电完成后观察开关柜各指示正常，综保运行灯、带电指示灯正常后，方为送电完成。
三、操作人员所处的位置和操作要求：1、设备操作完成后，操作人员确认机构位置正确后方可进行下一步操作；2、接地开关和断路器及柜门均有联锁，只有在断路器处于试验位置或抽出柜外才可以合分接地开关；3、接地开关分闸后才可把断路器由试验位置摇至工作位置，不可强行操作；四、其他注意事项：1、检修开关设备时，必须拉出隔离手车，使各方面至少有一个明显的断开点；2、现场操作设备时必需有人监护，监护人要监视操作者的操作，并时刻提醒操作人员注意与带电体保持一定安全距离，防止触电；3、送电顺序：先合隔离手车-再合断路器，不允许带负荷合隔离开关；停电顺序：先停断路器-再停隔离开关，不允许带负荷拉隔离开关；4、电流互感器二次不允许开路，电压互感器二次不允许短路，并有一端应可靠接地；5、工作结束后，必须拆除警告牌，原有防护装置随时安装好。
开关柜停送电一般流程
送电停电：1、配电室操作维修人员必须认真遵守各项安全操作规程2、送电之前的先决条件：各柜门处于关闭状态，高低压柜各个开关处于分闸状态，线路没有短路及其他故障。
3、送电顺序：送电具体步骤：○1送直流总开关BK,送各出线开关（合母，控母），其中合母开关的作用是：给储能电机提供工作电源，控母开关是给保护装置分合闸提供电源。
进线柜上有两个32A直流总开关！○2合隔离刀闸，首先把电磁锁抽出，（按住红色按钮，电磁锁吸合），方能合上刀闸，合刀闸时要迅速，一次到位!如果电磁锁不能被出抽出，首先看电源是否正常，其次要看进线开关柜是否处于分闸状态！○3合进线柜，合之前，需把进线柜及PT柜手车摇到工作位置，开关柜面板上的转换开关处于就地状态，然后按绿色按钮！开关柜合闸，同时储能电机储能为下次合闸做准备，此时要注意电压是否正常（看PT柜电压表显示10KV），如果不正常应停电检查，PT柜一次或者二次熔断器是否熔断，如熔断应更换。
○4合主变柜，主变柜手车处于工作位置，控制开关处于就地位置。
按绿色按钮，合闸，如果没有合上，属正常现象，因为干变励磁电流大，合闸瞬间可能引起速断动作。
可过几分钟后，再次合闸。
○5合低压进线柜，按绿色按钮！○6合各出线柜及电容补偿柜！4、停电顺序：跟送电顺序相反5、发电机柜操作注意事项：停电：当电网停电时，要首先断开1#，2#进线柜，把断路器摇到试验位置后才能用发电机柜送电。
送电：当电网恢复正常时，要先断开发电机柜，把断路器摇到试验位置后才能用1#,2#进线柜送电。
三、检修1、配电室操作维修人员必须认真遵守各项安全操作规程。
2、室内检修，如需停电，应一人监护一人操作，先停分开关，后停总开关，再停高压负荷开关，并分别挂停电指示牌，封挂地线，确认停电无误方可检修。
3、清扫检修完毕送电以前应做到：（1）清扫施工现场检查工具。
（2）拆除地线。
（3）人员撤离检修现场。
4、室内低压配电盘送电时应做到：（1）拆除指示牌，检查工具。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压开关柜送电、停电（检修）操作规程KYN28A-12高压开关柜“五防”联锁操作要求;
1.防止误分合断路器—断路器手车必须处于工作位置或试验位置时，断路器才能进行合、
分闸操作。
2.防止带负荷移动断路器手车—断路器手车只有在断路器处于分闸状态下才能进行拉出
或推入工作位置的操作。
3.防止带电合接地刀—断路器手车必须处于试验位置时，接地刀才能进行合闸操作。
4.防止带接地刀送电—接地刀必须处于分闸位置时，断路器手车才能推入工作位置进行
合闸操作。
5.防止误入带电间隔—断路器手车必须处于试验位置，接地刀处于合闸状态时，才能打
开后门；没有接地刀的开关柜必须在高压停电后（打开后门电磁
锁），才能打开后门。
注：KYN28A-12高压开关柜在正常运行时，应闭门操作。
一、送电操作程序：
1.通过转运车将断路器手车（或PT手车）推到柜前，把转运车升到合适位置，将转
运车前部定位锁孔板插入柜体中隔板插口并将转运车与柜体锁定；手车进柜时将手车的左右把手同时向内拉至把手Ⅱ位置并将手车平稳推入开关柜的试验位置，然后将手车的左右把手同时向外推至把手Ⅰ位置，使手车推进机构与开关柜可靠锁定。
当确认已将手车与柜体锁定好之后，解除转运车与柜体的锁定，将转运车推开。
2.将手车的二次插头插入开关柜的二次插座内，并用扣件锁定；
3.关闭开关柜后门（电缆室门）和前门（断路器室门）；打开接地刀操作活门，用接
地刀操作手柄（逆时针转90°）打开接地刀，抽出接地刀操作手柄关闭接地刀操作活门，并确认接地刀处于分闸状态。
4.检查仪表室内的控制、合闸、信号、交流及母线电压等电源开关（或二次熔断器）
处于合闸状态，并观察电源电压属于正常范围后，关闭仪表室门。
5.用就地或远方操作方式控制操作（处在开关柜试验位置的）断路器合、分各一次，
确认断路器控制回路接线及信号回路显示正确。
6.将手车推进摇把插入手车中面板上操作孔内，顺时针转动将手车推入开关柜工作
位置（手车到达工作位置时会发出“卡嗒”的扣锁响声），取出手车推进摇把。
7.用就地或远方操作方式控制操作（处在开关柜工作位置的）断路器合闸。
8.检查开关柜的带电显示器A/B/C三相指示灯亮，此时开关柜已处于高压带电状态，
测量或观察微机保护装置显示的母线电压及出线电流是否处于正常范围。
二、停电操作程序：
1.用就地或远方操作方式控制操作（处在开关柜工作位置的）断路器分闸。
2.检查开关柜的带电显示器A/B/C三相指示灯熄灭。
此时开关柜已处于高压出线侧
断电，但高压母线侧仍然处于带电状态（热备用状态）。
3.用手车推进摇把（逆时针方向）将手车退出到开关柜试验位置（手车到达试验位
置时会发出“卡嗒”的扣锁响声），取出手车推进摇把。
此时断路器处于开关柜试验位置，属于停电待用状态（冷备用状态）。
再次送电时可省略送电操作程序的第1、2、3项操作步骤。
三、手车拉出柜外的操作程序：
1.断路器手车（或PT手车）需要拉出柜外时，应首先完成停电操作程序的所有步骤。
2.需要进行接地刀合闸操作时，应先打开接地刀操作活门，用接地刀操作手柄（顺
时针转90°）使接地刀合闸，抽出接地刀操作手柄并确认接地刀处于合闸状态。
（如不需要接地刀合闸操作，可不进行此项操作）
3.打开开关柜前门（断路器室门），拔掉手车的二次插头并将动插头扣锁在手车架
上。
5. 将转运车放置并锁定在开关柜前指定位置（与装入手车时相同）；将手车的左
右把手同时向内拉至把手Ⅱ位置，并将手车拉出至转运小车上，将手车的左右
把手同时向外推至把手Ⅰ位置与转运车锁孔可靠锁定。
6. 检查开关柜内的上、下静触头防护活门处于自动闭合位置，关闭开关柜前门（断
路器室门）。
7. 如手车要用转运车运输较长距离时，在推动转运车的过程中要格外小心，以免
发生意外事故。
四、高压电缆室停电检修操作程序：
1. 完成停电操作程序的所有步骤。
2. 打开接地刀操作活门，用接地刀操作手柄（顺时针转90°）使接地刀合闸，抽
出接地刀操作手柄并确认接地刀处于合闸状态。
此时电缆出线侧已处于安全接
地状态。
3. 打开开关柜后门（电缆室门），用高压验电装置检测并确认电缆室内的所有导电
部分完全处于停电状态后，检修人员才可进入高压电缆室进行工作。
五、高压母线室停电检修操作程序：
1. 完成停电操作程序的所有步骤。
2.再次确认进线柜和母联柜断路器手车已处于试验位置或柜外隔离位置，并确认进
线电缆或母线已处于完全停电状态。
3.打开高压母线室的后盖板或顶板，用高压验电装置检测并确认母线室内的所有导
电部分完全处于无电压状态并装设接地线后，检修人员才可进入高压母线室进行工作。
注意事项：
1.操作程序的每一项步骤完成后，必须确认开关柜及手车部件处于正常状态后，才
能进行下一步骤的程序操作。
以上程序在操作过程中，如遇到任何阻碍，不可强行操作，应首先检查操作程序是否正确，并检查和排除其他故障后，才可继续进行操作。
2.开关柜送电顺序：进线柜—PT柜—出线柜；开关柜停电顺序：出线柜—PT柜—
进线柜。
3.PT手车进行进柜或出柜操作时可省略有关接地刀的操作步骤。
4.断路器手车上的手动合闸、分闸按钮以及手动储能装置只在调试或检修时使用。
5. 在通电运行过程中，应随时巡查和记录设备运行状况，如发现设备异常现象（如元器件非正常发热或有异常响声等等），应及时停电检修。
