江苏省灌南县九年级物理上学期阶段性学业质量检测试题(二) 苏科版

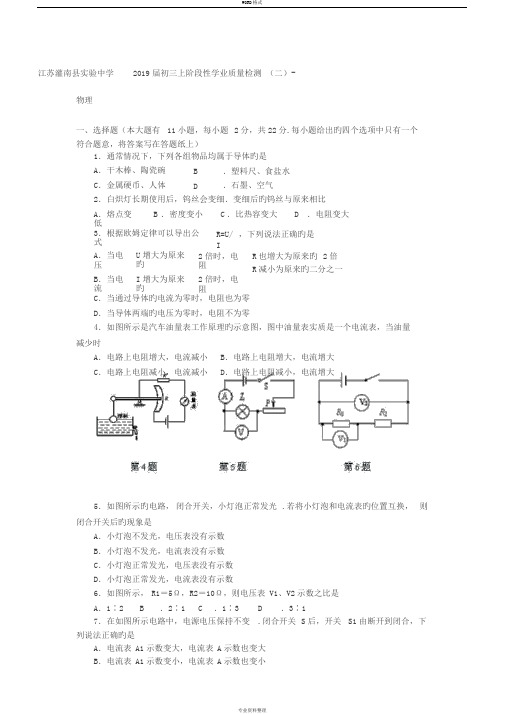

江苏省灌南县实验中学2013届九年级物理上学期阶段性学业质量检测试题（二）
苏科版
一、选择题（本大题有11小题，每小题2分，共22分。

每小题给出的四个选项中只有一个符合题意，将答案写在答题纸上）
1．通常情况下，下列各组物品均属于导体的是
A．干木棒、陶瓷碗 B．塑料尺、食盐水
C．金属硬币、人体 D．石墨、空气
2．白炽灯长期使用后，钨丝会变细．变细后的钨丝与原来相比
A．熔点变低 B．密度变小 C．比热容变大 D．电阻变大
3．根据欧姆定律可以导出公式R=U/I，下列说法正确的是
A．当电压U增大为原来的2倍时，电阻R也增大为原来的2倍
B．当电流I增大为原来的2倍时，电阻R减小为原来的二分之一
C．当通过导体的电流为零时，电阻也为零
D．当导体两端的电压为零时，电阻不为零
4．如图所示是汽车油量表工作原理的示意图，图中油量表实质是一个电流表，当油量减少时
A．电路上电阻增大，电流减小 B．电路上电阻增大，电流增大
C．电路上电阻减小，电流减小 D．电路上电阻减小，电流增大
5．如图所示的电路，闭合开关，小灯泡正常发光。

若将小灯泡和电流表的位置互换，则闭合开关后的现象是
A．小灯泡不发光，电压表没有示数
B．小灯泡不发光，电流表没有示数
C．小灯泡正常发光，电压表没有示数
D．小灯泡正常发光，电流表没有示数
6．如图所示，R1＝5Ω，R2＝10Ω，则电压表V1、V2示数之比是
A．1∶2 B．2∶1 C．1∶3 D．3∶1
7．在如图所示电路中，电源电压保持不变。

闭合开关S后，开关S1由断开到闭合，下列说法正确的是
A．电流表A1示数变大，电流表A示数也变大
B．电流表A1示数变小，电流表A示数也变小
C．电流表A1示数不变，电流表A示数变大
D．电流表A1示数不变，电流表A示数变小
8．如图所示为AB两个导体的I-U图线，由图线可知
A．R A>R B B．R A<R B
C．R A＝R B D．无法确定
9．如图所示电路，电源电压为3V且保持不变，R1的阻值为10Ω，R2的阻值为20Ω，下列选项正确的是
A．S1、S2都闭合，电流表示数为0.1A，电压表示数为2V
B．只闭合S1，电流表示数为0.15A，电压表无示数
C．只闭合S2，电流表示数为0.3A，电压表示数为3V
D．S1、S2都断开，电流表无示数，电压表示数为3V
10．如图所示，开关S闭合，两个灯均正常发光，电流表A1的示数为0.8A，电流表A2的示数为0.5A，电压表V的示数为8V。

下列判断不正确
．．．的是
A．灯L1和L2并联 B．电源电压为8V
C．灯L1的电流为0.3A D．灯L1的电阻为10Ω
11．如图所示的电路中，闭合开关，灯泡L不发光，电流表无示数，电压表有示数。

若电路中只有一处故障，则可能是
A．灯泡L短路 B．灯泡L断路
C．电阻R短路 D．电阻R断路
第10题第11题
二、填空题（本大题有7小题，每空1分，共18分。

）
1．我国家庭电路的电压是＿＿＿＿V；对人体的安全电压是 V。

2．小聪用伏安法测量电阻R的阻值时，并联在电阻R两端的电压表的示数如图甲所示，与电阻R串联的电流表的示数如图乙所示，则电压表的示数为 V，电流表的示数为 A，电阻R的阻值为Ω，该导体的两端不加电压时，其电阻值为＿＿＿＿Ω。

（不计温度对阻值影响）。

3．某物理科技小组设计了汽车有害尾气排放检测电路如甲图所示，R为气敏电阻，其阻值随有害尾气浓度β变化的曲线如图乙所示，R0为定值电阻，电源电压恒定不变。

当有害尾气浓度增大时，气敏电阻的阻值将＿＿＿，电压表的示数将＿＿＿，电流表的示数将。

（选填“变大”、“变小”
或“不变”）
4．如图所示，电源电压保持不变，当开关S闭合后，将滑动变阻器的滑片向右移动时，电压表V的示数将＿＿＿＿＿，电流表A1的示数将＿＿＿＿．电流表A和A1的示数差将＿＿＿＿＿。

（选填“变大”、“不变”或“变小”）
第4题第5题
5．在如图电路中，电源电压为6V，R2＝4Ω，闭合开关S后，电压表读数为2V，则电流表的示数为＿＿＿A，电阻R1的阻值为＿＿＿Ω。

6．电路元件甲和乙中的电流与两端电压的关系如图所示，由图可知，甲的电阻
是_____Ω．若将甲、乙并联后接在电压为2V的电源两端，干路中的电流是_______A．
7．在图所示的电路中，电源电压为12V。

闭合开关后，滑动变阻器的滑片滑到最左端时，电流表的示数为0.3A；当滑片滑到最右端时电压表的示数为8V，则电阻R1的阻值是__________Ω，变阻器R2的最大阻值是__________Ω．
第6题第7题
三、作图和实验探究题（本大题有3小题，每空或每图2分，共34分。

）
1．在研究性学习活动中，小美同学用如图所示的电路探究导体的电阻跟哪些因素有关。

她选取了6
（1）请你利用代号为①②③的三组数据，在坐标纸中画出R —L 图线。

（2）金属丝代号为＿＿＿＿＿的3根导线，是用来探究导体电阻与横截面积的关系．金属丝代号为＿＿＿＿＿的2根导线．是用来探究导体电阻与材料的关系。

（3）根据表中数据所反映出的规律，可推知代号为⑦的金属丝的电阻值，请将结果填在表中。

2．在探究“电流与电阻的关系”实验中， （1）连接电路时，开关闭合前应将滑动变阻器的滑片移到最 （填“左”或“右”）。

（2）小新将实物连接成如图所示电路，其中有一处连线错误，请你在连接错误的导线上画“×”并改正。

（
3）小华做第4次实验时，将电阻R 的阻值从30Ω换成为40Ω后，就直接记录电流表示数。

这个
示数可能是 （ ）
A ．0.2A B
．0.17A C ．0.15A D ．0.13A
（4）从40Ω换上50Ω的电阻后，闭合开关，电压表示数将＿＿＿＿＿（选填“变大”或“变小”），此时应将滑片P 向＿＿＿＿＿（选填“左"或“右”）端移动，使电阻两端电压为＿＿＿＿＿V 。

（5）小华同学正确连接电路后，闭合开关，移动滑动变阻器，若滑片接触不良，则电流表 示数，电压表 示数。

（选填“有”或“无”）
3．小敏用电压表和电流表测正常发光时电压为2.5V 的小灯泡电阻。

（1）在电路图的“○”中填入小灯泡、电压表和电流表的元件符号。

（2）连接电路时，开关应 。

（3）若在实验过程中，不慎将电压表和电流表位置互换，闭合开关后小灯泡出现的现象是＿＿＿＿＿。

（4）下表是该同学测得的数据，则灯泡正常发光时的电阻约为 ，请指出表格中的一处不妥之处是 。

四、解答题（本大题有3小题，4分+6分+6分，共16分。

解答时要求写出必要的文字说明、公式和演算过程）
1．在如图所示的电路中，电源电压保持不变，电阻R1的阻值为20Ω。

闭合开关S，电流表A1的示数
为0.5A，电流表A2的示数为0.2A。

求：
（1）电源电压U；（2）电阻R2的阻值。

2．半导体的导电能力介于导体和绝缘体之间，其电阻受温度影响较大，如图甲所示是某种半导体材料的电阻随温度变化的关系图象。

根据这种半导体材料电阻的特性，某物理兴趣小组的同学设计了如图乙所示的电路，用来测量某一环境的温度，已知定值电阻R0＝10Ω，电源电压保持不变。

（1）当环境温度为20℃时，电流表的
示数为0.2A，电源电压是多少？
（2）电流表的示数为0.4A时，当时的
环境温度是多少？
3．在如图所示的电路中，电源电压U=8V，且保持不变，R l＝10Ω，R2＝40Ω。

试问：
（1）若开关S1闭合，S2断开，当滑片P滑到a端时，电流表的示数为0.2A，此时滑动变阻器R的电阻值为多大?
（2）若开关S1、S2均闭合，当滑片P滑到b端时，
电流表的示数是多少?
九年级物理答案
一、选择题（本大题有11小题，每小题2分，共22分。

每小题给出的四个选项中只有一个符合题意）
二、填空题（本大题有7小题，每空1分，共18分。

）
1．220 不高于2． 2.5 0.5 5 5 3．变小变大变大
4．不变变小不变 5． 1 2 6． 5 0.6 7．40 80。
