电器耐压测试标准电器耐压测试是指在一定的条件下，对电器设备进行耐压性能测试的过程。
耐压测试的目的是为了验证电器设备在正常工作和异常情况下，能否承受一定的电压和绝缘性能是否符合要求，从而保证电器设备的安全可靠性。
本文将对电器耐压测试的标准进行详细介绍，以便于相关人员在进行测试时能够遵循相关标准，确保测试结果的准确性和可靠性。
首先，电器耐压测试的标准主要包括国家标准、行业标准和企业标准。
国家标准是由国家相关部门制定的，具有强制性和统一性，是电器耐压测试的基本依据。
行业标准是由行业协会或组织制定的，针对特定行业的特定产品进行规范，具有一定的权威性和指导性。
企业标准是由企业根据自身产品特点和生产实际制定的，对产品的耐压测试进行详细规定，是企业内部管理的重要依据。
其次，电器耐压测试的标准内容主要包括测试方法、测试条件、测试参数、测试设备和测试要求等方面。
测试方法是指进行耐压测试的具体步骤和操作流程，包括预处理、测试过程、测试结束后的处理等。
测试条件是指测试时需要满足的环境条件，包括温度、湿度、气压等。
测试参数是指测试时需要设置的电压、电流等参数，以及测试时需要监测的参数。
测试设备是指进行耐压测试时需要使用的设备和仪器，包括高压发生器、绝缘电阻测试仪等。
测试要求是指对测试结果的要求，包括合格标准、不合格处理等。
另外，电器耐压测试的标准还需要考虑到不同类型的电器设备和不同的使用环境。
针对不同类型的电器设备，需要制定相应的测试标准，包括家用电器、工业设备、医疗器械等。
针对不同的使用环境，也需要考虑到环境温度、湿度、气压等因素对耐压性能的影响，制定相应的测试条件和要求。
最后，电器耐压测试的标准在实际测试过程中需要严格遵循，以确保测试结果的准确性和可靠性。
测试人员需要熟悉相关标准的内容，按照标准要求进行测试操作，确保测试过程的规范和标准化。
同时，也需要对测试设备进行定期检验和校准，以确保测试设备的准确性和可靠性。
只有在严格遵循标准的前提下，才能得到真实有效的测试结果，为电器设备的安全可靠性提供可靠的依据。
交流耐压试验
三、利用静电电压表直接测量试验变压器高压侧电压的方法。 四、利用标准球隙测量交流试验高电压的方法。 此方法直接测量电压幅值，在一定范围内准确度较高，测 量范围宽广；但每次测量必须放电，测量时间长，受影响的因 素多，因此该测量方法往往局限于在实验室使用。
第四部分：测量交流试验高电压的基本方法
五、利用电容分压器测量交流试验高电压的方法。 电容分压器由高压小电容器C1和低压大电容器C2串联构成， 由于串联电容的电压与电容量成反比，即U1/U2=C2/C1，被测 电压U=U1+U2，利用静电电压表或高阻值电压表测量出C2两 端的电压U2，通过换算可求出被测电压，即
第三部分：交流耐压试验方法
（下图为使用串联谐振装置时，交流耐压试验的原理接线图）
二、另外，我们还可以进行感应电压试验，在此只作了解。
第四部分：测量交流试验高电压的基本方法
一、采用测量试验变压器低压侧电压然后换算出高压侧试验
电压的方法。
此方法适宜于电容量较小的被试品，如绝缘子、开关等 设备。而对于电容量较大的被试品(如变压器、电容器、电机 等)，由于容性负载会使变压器高压侧实际输出电压比理论计 算高出很多(最大误差会超过3%)，故不宜采用。
120 额定频率 试验频率
(s)，但不少于15s
下面我们了解一下：高压电气设备绝缘的工频耐压试验电压标准
第十部分：交流耐压试验标准
高压电气设备绝缘的工频耐压试验电压标准
1min工频耐受电压(kV)有效值 额定 电压 (kV) 最高 工作 电压 (kV) 出 厂 3 6 10 15 20 35 66 110 220 330 500 3.6 7.2 12 17.5 24.0 40.5 69.0 126.0 252.0 363.0 550.0 25(18) 30(23) 42(28) 55(40) 65(50) 95(80) 140/185 200/230 395/460 510/630 680/740 穿墙套管 电压 互感器 交 接 20(14) 24(18) 33(22) 44(32) 52(40) 76(64) 112/148 160/184 316/368 408/504 544/592 出 厂 25 30 42 55 65 95 140/185 200/230 395/460 510/630 680/740 电流 互感器 交 接 20 24 33 44 52 76 112/148 160/184 316/368 408/504 544/592 出 厂 25(18) 30(23) 42(28) 55(40) 65(50) 95(80) 140/185 200/230 395/460 510/630 680/740 纯瓷和 纯瓷充 油绝缘 交 接 25(18) 30(23) 42(28) 55(40) 65(50) 95(80) 140/185 200/230 395/460 510/630 680/740 固体有机绝缘、油 浸电容式、干式、 SF6式 出 厂 25(18) 30(23) 42(28) 55(40) 65(50) 95(80) 140/185 200/230 395/460 510/630 680/740 交 接 20(14) 24(18) 33(22) 44(32) 52(40) 76(64) 112/148 160/184 316/368 408/504 544/592 出 厂 25 32 42 57 68 100 165 265 495 支柱绝缘子、隔离开关 纯瓷 交 接 25 32 42 57 68 100 165 265 495 固体有机绝 缘 出 厂 25 32 42 57 68 100 165 265 495 交 接 22 26 38 50 59 90 148 240 440
220kv组合电器耐压试验值标准
220kV 组合电器的耐压试验值标准主要依据GB50150-2016《电气设备交接试验规程》以及其他相关标准和规范制定。
在实际操作中，220kV 组合电器的耐压试验值有以下要求：
1. 交接试验：组合电器在安装完毕后，应进行交接试验。
试验主要包括绝缘电阻测量、泄漏电流测量、交流耐压试验等。
其中，交流耐压试验的电压值应为1.5 倍的系统额定电压，即1.5*220kV=330kV。
2. 定期试验：组合电器在运行一段时间后，需要进行定期试验。
试验项目包括绝缘电阻测量、泄漏电流测量、交流耐压试验等。
交流耐压试验的电压值同样为1.5 倍的系统额定电压，即1.5*220kV=330kV。
3. 局部放电试验：在组合电器的耐压试验中，还应进行局部放电试验。
试验电压为交流耐压试验电压的2 倍，即2*330kV=660kV。
4. 试验时间：交流耐压试验的时间一般为1 分钟。
电气设备交接试验标准GB 50150—91

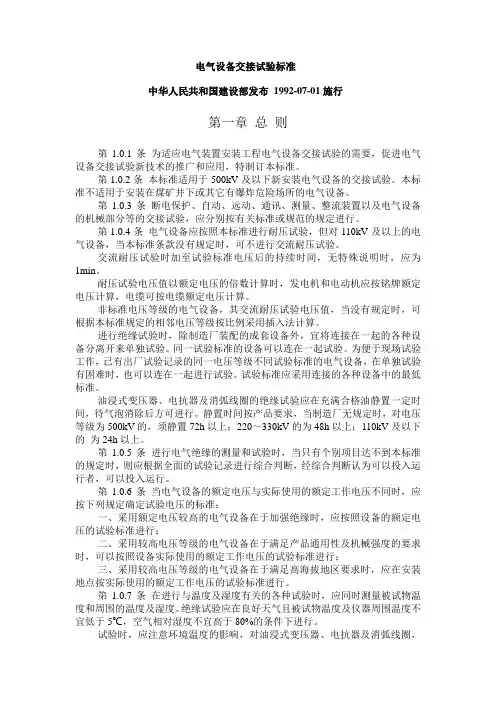

电气设备交接试验标准中华人民共和国建设部发布1992-07-01施行第一章总则第1.0.1条为适应电气装置安装工程电气设备交接试验的需要，促进电气设备交接试验新技术的推广和应用，特制订本标准。
第1.0.2条本标准适用于500kV及以下新安装电气设备的交接试验。
本标准不适用于安装在煤矿井下或其它有爆炸危险场所的电气设备。
第1.0.3条断电保护、自动、远动、通讯、测量、整流装置以及电气设备的机械部分等的交接试验，应分别按有关标准或规范的规定进行。
第1.0.4条电气设备应按照本标准进行耐压试验，但对110kV及以上的电气设备，当本标准条款没有规定时，可不进行交流耐压试验。
交流耐压试验时加至试验标准电压后的持续时间，无特殊说明时，应为1min。
耐压试验电压值以额定电压的倍数计算时，发电机和电动机应按铭牌额定电压计算，电缆可按电缆额定电压计算。
非标准电压等级的电气设备，其交流耐压试验电压值，当没有规定时，可根据本标准规定的相邻电压等级按比例采用插入法计算。
进行绝缘试验时，除制造厂装配的成套设备外，宜将连接在一起的各种设备分离开来单独试验。
同一试验标准的设备可以连在一起试验。
为便于现场试验工作，已有出厂试验记录的同一电压等级不同试验标准的电气设备，在单独试验有困难时，也可以连在一起进行试验。
试验标准应采用连接的各种设备中的最低标准。
油浸式变压器、电抗器及消弧线圈的绝缘试验应在充满合格油静置一定时间，待气泡消除后方可进行。
静置时间按产品要求，当制造厂无规定时，对电压等级为500kV的，须静置72h以上；220～330kV的为48h以上；110kV及以下的为24h以上。
第1.0.5条进行电气绝缘的测量和试验时，当只有个别项目达不到本标准的规定时，则应根据全面的试验记录进行综合判断，经综合判断认为可以投入运行者，可以投入运行。
第1.0.6条当电气设备的额定电压与实际使用的额定工作电压不同时，应按下列规定确定试验电压的标准：一、采用额定电压较高的电气设备在于加强绝缘时，应按照设备的额定电压的试验标准进行；二、采用较高电压等级的电气设备在于满足产品通用性及机械强度的要求时，可以按照设备实际使用的额定工作电压的试验标准进行；三、采用较高电压等级的电气设备在于满足高海拔地区要求时，应在安装地点按实际使用的额定工作电压的试验标准进行。
电气试验
不具备上述试验条件或有特殊规定时可采用施加正 常系统电压24h方法代替交流耐压。 六、特殊试验 七、电气调试阶段的划分 电气单体调试、电气分系统调试和电气整套调试。 八、相关规程文件 8.1、火电工程启动规程 8.2、电力工程预算定额 8.3、火电工程二十五项反事故措施 8.4、国家电网公司十八项反事故措施
8.5、所在地网省公司下发的相关技术标准 及文件。
结 谢
束 谢
电气调试技术
讲述人：李鑫
4.3、试验电源的选择 试验电源应选择可靠的电源，并根据试 验变压器的要求选择相应电压，当可以选 择线电压时，应尽量选择线电压作为试验 电源，在进行发电机交流耐压时，一般厂 用段已带电，应使用厂用电作为试验电源， 如盘车电缆容量足够可使用盘车电缆作为 试验电源。
五、电力电缆试验 5.1、试验项目 新规程增加了交流耐压试验，但有一个说明： “当不具备条件时，额定电压U0/U为18/30kV 及以下电缆，允许用直流耐压试验及泄露电流测量 代替交流耐压试验。” 5.2、试验方法 18／30kV及以下 2.5U0(2U0) 5(60)min 21/35-64/110 kV 2UO 60min 127/220kV 1.7UO(或1.4UO) 60min
电气交接试验经验交流
一、现行国家标准； 1、预防性试验标准。 2、交接试验标准。 3、交接试验标准在实际工作中的意义。
二、交接试验标准 1、电气设备交流耐压的要求： 1.1 110kV及以上电压等级的电气设备，可不进行交 流耐压试验。 1.2 对非标准电压等级的电气设备，其交流耐压试 验电压值的确定。 1.2.1采用插入法：如135MW机组的发电机出口电压 有13.8kV，在现行标准中无此电压标准。其发电 机出口设备交流耐压的试验电压经计算： U试=(13.8kV－10kV)/(15kV－10kV)×（U15－U10） +U10
电气设备交流耐压试验标准
500
直流试验电压（KV）
10
20
40
60
交联聚乙烯电缆直流耐压试验电压标准
电缆额定电压（KV）
3
6
6/6
6/10
10
直流试验电压（KV）
11
18
25
25
37
安全工器具试验标准
验电器
序号
项目
周期
要 求
说明
1
起动电压
1年
起动电压值不高于额定电压的40%，不低于额定电压的15%
试验时接触电极应与试验电极相接触
电气设备交直流耐压试验标准
绝缘工器具试验标准
电气设备交流耐压试验标准
额定电压
KV
最高电压KV
1min工频耐压（KV）有效值
油浸变压器
电容器
电流互感器
电压互感器
干式电抗器
干式变压器
隔离开关
出厂
交接
出厂
交接
出厂
交接
出厂
交接
出厂
交接
出厂
交接
出厂
交接
10
12
35
30
42
42
33
42
33
28
24
28
24
42
42
12
42
42
42
38
60
42
42
42
33
66
69
165
165
165
148
60
140
140
140
112
断路器交流耐压试验标准
额定电压（KV）
最高动作电压（KV）
电气设备交流耐压标准
49
118 200
21
30
72
应按出厂试验电压的80%进行
21
30
72
应按出厂试验电压的80%进行；感应 耐压试验电压应为出厂试验电压的
80%。
电流（压）互感器 21
30
72
24
33
76
电力电缆 直流
/
交流 25
/ 37
/
192
2.5U。（或2U 。）
2U。
78
4U。
/
部分更换绕 全部更组换绕
电动机
盘式悬式绝缘子 60
60
60
60
60
60
变压器绝缘油
≥25
≥30 ≥35
≥35
Байду номын сангаас
串联电抗器（油浸）
出厂试验电压的85%
20
28
68
串联电抗器（干式）
出厂试验电压的85%
17
24
60
放电线圈
出厂试验电压的85%
/
/
/
/
封闭母线
32
/
/
/
/
/
/
/
耦合（集合）电容器
出厂试验电压的0.75倍
/
/
/
/
并联电容器
电气设备交流耐压标准
实验依据： 开关：DL/T593-2006 《高压开关设备和控制设备标准的共用技术要求》 新品：GB/T50150-2006 《电气设备交接实验标准》 预防：DL/T596-1996 《电力设备预防性实验规程》
设备名称
油浸变压器 干式变压器 SF6断路器 真空断路器 隔离开关（断口） 电流互感器
电气设备交接试验标准GB
电气设备交接试验标准G B集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#中华人民共和国国家标准电气装置安装工程UCD电气设备交接试验标准GB50150-91中华人民共和国建设部发布1992-07-01施行第一章总则第条为适应电气装置安装工程电气设备交接试验的需要，促进电气设备交接试验新技术的推广和应用，特制订本标准。
第条本标准适用于500kV及以下新安装电气设备的交接试验。
本标准不适用于安装在煤矿井下或其它有爆炸危险场所的电气设备。
第条断电保护、自动、远动、通讯、测量、整流装置以及电气设备的机械部分等的交接试验，应分别按有关标准或规范的规定进行。
第条电气设备应按照本标准进行耐压试验，但对110kV及以上的电气设备，当本标准条款没有规定时，可不进行交流耐压试验。
交流耐压试验时加至试验标准电压后的持续时间，无特殊说明时，应为1min。
耐压试验电压值以额定电压的倍数计算时，发电机和电动机应按铭牌额定电压计算，电缆可按电缆额定电压计算。
非标准电压等级的电气设备，其交流耐压试验电压值，当没有规定时，可根据本标准规定的相邻电压等级按比例采用插入法计算。
进行绝缘试验时，除制造厂装配的成套设备外，宜将连接在一起的各种设备分离开来单独试验。
同一试验标准的设备可以连在一起试验。
为便于现场试验工作，已有出厂试验记录的同一电压等级不同试验标准的电气设备，在单独试验有困难时，也可以连在一起进行试验。
试验标准应采用连接的各种设备中的最低标准。
油浸式变压器、电抗器及消弧线圈的绝缘试验应在充满合格油静置一定时间，待气泡消除后方可进行。
静置时间按产品要求，当制造厂无规定时，对电压等级为500kV的，须静置72h 以上；220～330kV的为48h以上；110kV及以下的为24h以上。
第条进行电气绝缘的测量和试验时，当只有个别项目达不到本标准的规定时，则应根据全面的试验记录进行综合判断，经综合判断认为可以投入运行者，可以投入运行。
