浅析电气继电保护装置的运行维护与检修
浅析电气继电保护装置的运行维护与检修电气继电保护装置是电力系统中保护设备的重要组成部分，其运行维护与检修对于电力系统的安全稳定运行起着至关重要的作用。
本文将对电气继电保护装置的运行维护与检修进行浅析。
电气继电保护装置的运行维护是指对装置的日常运行状态进行监测、维护和管理，确保其正常运行。
日常维护工作主要包括定期巡视、测量装置参数、维护设备、清洁保护装置等。
定期巡视可以发现装置运行中的异常情况，并及时采取措施进行处理。
测量装置参数是为了保证装置的准确度和可靠性，如电流、电压、频率等参数的测量。
维护设备主要指对接线端子、触发器、断路器、接触器、继电器等设备进行定期检查和保养，确保设备正常运行。
清洁保护装置是为了保证装置工作环境的清洁，防止灰尘、油污等对装置的影响。
电气继电保护装置的检修是指对装置的故障进行排查和修复。
当装置出现故障时，需要进行详细的检查和分析，确定故障原因，然后采取相应的措施进行修复。
常见的故障原因包括设备老化、接线松动、触发故障、回路故障等。
对于不同的故障，需要采取相应的处理措施，如更换损坏的部件、修复电路故障、重新设置装置参数等。
检修过程需要注意安全措施，确保人员和设备的安全。
电气继电保护装置的运行维护与检修需要专业的技术人员进行操作，并且需要按照相关的操作规程和标准进行操作。
技术人员需要具备丰富的知识和经验，熟悉各种电气继电保护装置的工作原理和故障处理方法，能够快速准确地进行故障排查和修复。
定期的培训和学习也是提高技术人员水平的重要途径。
电气继电保护装置的运行维护与检修是确保电力系统安全稳定运行的重要环节，需要定期进行运行状态的监测和维护，及时处理故障，并由专业的技术人员进行操作和维修。
只有充分关注装置的运行维护与检修，可以确保电气继电保护装置的正常运行，提高电力系统运行的安全性和可靠性。
2请说明配电系统的检修步骤
2请说明配电系统的检修步骤配电系统是指用于将电能从发电站输送到用户终端的电力系统。
由于配电系统运行时间长、负荷大、环境复杂，长时间的运行和使用难免会出现一些故障或损坏。
因此，对配电系统进行定期的检修和维护非常重要，可以确保其安全可靠地运行和延长其使用寿命。
下面将详细介绍配电系统的检修步骤。
1.制定检修计划：根据配电系统的特点和要求，制定详细的检修计划，包括需要检修的设备、工作人员和所需时间等。
同时，还需要根据工艺流程和设备运行状态，确定适当的作业方法和技术要求。
2.安全措施：在进行配电系统检修前，必须做好安全准备工作。
包括对检修区域进行安全警示，设立安全防护措施，如设置围栏、警示标识和安全警示灯等。
同时，组织工作人员进行安全培训，确保他们掌握安全操作规程和应急处置措施。
3.停电操作：在进行配电系统的检修前，必须停电操作。
在停电前，需要提前通知受影响的用户，并做好备用电源的安排，以确保正常的电力供应。
停电时，需要按照工作计划，逐一切断各级配电装置和电缆线路的电源，并确保断开后无电压存在。
4.设备的检查和测试：在配电系统的检修中，需要对各种设备进行详细的检查和测试。
包括对开关设备、继电保护装置、电缆线路、变压器等进行检查和测量。
主要包括检查设备的外观是否完好，电气连接是否松动，接地是否良好，设备的工作是否正常等。
5.维修和更换：如果在检修过程中发现配电设备存在故障或损坏，需要立即进行维修或更换。
维修工作主要包括清洁设备、紧固连接、润滑传动部分、更换磨损部位和更换老化元件等。
如果设备无法维修，需要及时更换。
6.试运行和恢复：在配电系统的检修完成后，需要进行试运行和恢复工作。
试运行是指将配电系统重新启动，并逐一检查各项设备的工作状态和电气性能，以确保设备的正常运行。
恢复工作则是恢复供电并通知用户恢复供用。
7.故障分析和排除：在检修完成后，需要进行故障分析和排除。
通过对故障设备和系统的分析，找出故障的原因和具体位置，并进行相应的排除工作。
电气继电保护装置的检修和运行维护
电气继电保护装置的检修和运行维护电气继电保护装置是电力系统运行中最重要的设备之一，负责监测电力系统的各种异常情况，及时切除故障线路，保障电力系统的安全、稳定运行。
为了确保电气继电保护装置的可靠性和稳定性，对其进行检修和运行维护至关重要。
下面将对电气继电保护装置的检修和运行维护进行简要介绍。
1.初步检查在进行电气继电保护装置的检修前，应先进行初步检查。
首先，检查设备的运行状况，包括设备的显示屏、指示灯及警报系统的工作状态，以及设备的供电情况。
其次，检查设备的接线情况及接触是否良好，还要检查设备的绝缘状态，确保设备没有漏电现象。
最后，检查设备的固定情况，确保设备的安装稳固。
2.功能检查电气继电保护装置的功能检查主要包括以下几方面：（1）检查设备的各项参数是否标准，如额定电压、额定频率、额定电流等。
（2）检查设备的防护功能是否正常，如过流保护、过载保护、短路保护、接地保护等。
（3）检查设备的通讯功能是否正常，如与上位机之间的通讯是否正常。
（4）检查设备的历史记录是否正常，如检测历史记录、告警记录等是否被正确记录。
（5）检查设备的更新、升级情况，升级固件及软件是否成功。
3.清洁设备在对电气继电保护装置进行检修时，还要对设备进行清洁，清除掉设备表面的灰尘和脏污，特别要注意设备空气通道和散热风扇的清洁情况。
1.设备保养（1）定期更换设备的防护装置，如熔断器、断路器、保险丝等。
（2）定期更换设备的电池，并测量电池的剩余寿命。
（3）定期清洁设备的内部及外部。
（4）定期校准设备的各项参数，并检测设备的接线端子及接触是否良好。
2.设备更新升级为保证电气继电保护装置的始终处于良好的状态，运行维护时还要对设备进行更新升级。
设备的更新升级主要包括以下方面：（1）定期对设备进行系统更新，以保证设备的安全性及稳定性。
（2）定期升级设备的软件和固件，以拥有更完善的系统功能。
（3）定期将设备的数据备份，以防止数据丢失或损坏。
3.设备故障处理设备故障处理时，要根据设备的具体故障情况采取不同的措施。
综自保护(交大许继WKH-892)
交大许继微机保护装置检调、试验作业指导书本指导书适用于交大许继综合自动化馈线保护装臵的检调，本指导书重点讲述了馈线保护装臵检调、试验的顺序、项目及试验方法。
一、对微机保护装臵试验的要求（一）试验周期综合自动化保护装臵的试验应定期进行，周期为一年，其中每两年进行一次全部试验（包括单元件及整组动作试验），而在中间间隔的一年，则进行如校核起动元件整定值的检验和整组动作试验，当遇有保护装臵改造、更换检修或异常时，还应进行补充检验。
（二）试验人员试验应由取得继电保护上岗资格的专业人员担任，应熟知试验项目、方法、程序，并能正确使用试验用仪器、仪表、工具。
人数两人以上，设操作人，监护人。
（三）试验仪器、工具MRT-06继电保护测试仪（含相关笔记本电脑、数据线、连接线）、500型数字或指针式万用表、多股铜芯短接线（含插针、线夹）、短接联片、继电保护用组合旋具。
（四）试验时的注意事项1、试验时应严格执行工作票制度，在办理完相关安全措施准许开工时方可作业。
2、试验设备与运行设备应以明显的标志隔开，以防止误动运行设备。
3、所有流互、压互二次线圈均有永久性接地点。
4、在运行的流互、压互二次回路作业时，应使用绝缘工具，且流互回路严禁开路，压互回路严禁短路。
6、压互二次加压时除应断开二次回路，还要取下一次侧保险或拉开隔离开关。
7、试验人员不得任意倒闸，需倒闸时应征得值班员的同意。
8、作业地点应清洁，不必要的工具等应撤离作业区。
二、试验前的准备工作1、制订检修项目、方法和传动试验程序，备好保护的整定数据、原理接线图、回路安装图，前次检验记录及适用的仪表、工具、连线、备用零件和检验记录表格等。
2、确任试验的安全措施完全。
如：加设防护，断开电源及影响运行设备的回路等。
三、综自保护装臵（以下简称装臵）的一般性检验（一）外观检查1.装臵外壳、面板及后盖应无划伤、碰坏、污损情况。
2.各插件插入机箱后，应整齐平整、可靠接触，且各插件插拔应灵活方便，不得有卡滞现象。
配电线路的运行维护以及检修分析
配电线路的运行维护以及检修分析配电线路是电力系统中重要的组成部分，负责将变电站输送的电能送达用户端。
对配电线路的运行维护和检修分析，对于保障电网安全稳定运行具有极其重要的意义。
下面就配电线路的运行维护以及检修进行分析。
一、配电线路的运行维护1. 定期巡视配电线路的运行维护首先要做好定期巡视工作，检查线路及线路设备的运行情况。
包括检查线路及设备的外观、接触线、绝缘子、变压器等设备的温度、声音、气味等是否异常。
通过定期巡视，可以及时发现线路设备的故障隐患，做出相应的维护处理。
2. 设备维护保养对于配电线路上的各种设备，包括配电变压器、断路器、隔离开关等，需要进行定期的维护保养工作。
比如定期检查设备的接线情况，松动的接线需要及时拧紧；检查设备的工作状态，如发现设备异常，及时进行维修或更换；保持设备的清洁，定期检查并更换设备的绝缘子等。
这些工作可以有效延长设备的使用寿命，保障线路的正常运行。
3. 清理树障配电线路经常会受到树木的影响，枝叶可能会接触电线，导致跳闸甚至火灾事故。
定期清理线路两侧的树障非常重要。
建立健全的树木管理制度，避免在线路周围种植高大乔木。
4. 管理维护记录配电线路的维护工作需要有记录可查。
对于巡视情况、设备维护保养情况、树障清理情况等都需要进行记录，并进行归档管理。
这样可以及时了解线路的运行维护情况，为下一步的工作提供依据。
二、配电线路的检修分析1. 故障分析当配电线路发生故障时，需要进行及时的检修分析。
首先要对故障进行分析，确定故障发生的原因，包括供电方向、地埋线、绝缘子的损坏、线路跑冒滴漏等。
只有找准故障的原因，才能够采取正确的检修措施。
2. 检修措施针对不同类型的故障，需要采取不同的检修措施。
比如对于线路接地故障，需要进行线路的停电检修，并对发生故障的设备进行更换或维修；对于线路的松动接线则需要重新拧紧接线。
在进行检修过程中，需要注意人身安全，并遵守相关的操作规程和标准，确保检修工作的安全可靠。
电气继电保护装置的检修和运行维护
电气继电保护装置的检修和运行维护电气继电保护装置是电力系统中重要的安全设备，它主要用于保护电力设备和电力系统的正常运行，对电力系统的稳定性和可靠性起到了关键的作用。
为了确保电气继电保护装置的正常运行，需要及时进行检修和运行维护。
电气继电保护装置的检修是指定期对电气继电保护装置进行全面检查和维修，目的是发现和排除潜在的故障，确保装置的正常运行。
检修主要包括以下几个方面：1. 外观检查：检查电气继电保护装置的外观是否有明显的破损、变形、锈蚀等情况，如有必要，及时进行维修或更换。
2. 内部检查：打开电气继电保护装置的外壳，检查内部连接线是否完好，插头插座是否松动，接线端子是否有氧化现象，如有问题，要及时处理。
3. 电气参数检查：使用合适的电气测试仪器对电气继电保护装置的电气参数进行检测，包括电压、电流、频率等，确保各项参数符合要求。
4. 操作检查：对电气继电保护装置的操作按钮、指示灯等进行检查，确保其灵敏度和准确性。
5. 故障模拟：将故障模拟仪器连接到电气继电保护装置上，模拟各种故障情况，检查保护装置是否能够及时、准确地切断故障电路，防止事故扩大。
1. 清洁保养：定期对电气继电保护装置进行清洁，清除灰尘、污垢等杂物，保持其正常通风和散热。
2. 定期检查：定期进行电气继电保护装置的检查，包括外观检查、电气参数检查、操作检查等，及时发现并处理问题。
3. 管理记录：建立完善的电气继电保护装置管理记录，记录检修和维护的结果，包括故障发生的原因、处理方式等，为以后的维护提供参考。
5. 保护装置备品备件的管理：要保证电气继电保护装置备品备件的完好性，及时购置和更换，以备不时之需。
电力输配电线路的运行维护及故障排除
电力输配电线路的运行维护及故障排除电力输配电线路是电力系统中的重要组成部分，对于电力输配系统的运行维护及故障排除至关重要。
下面我们将从运行维护和故障排除两个方面进行详细介绍。
对于电力输配电线路的运行维护来说，主要包括以下几个方面：1. 清除杂草和树木：定期对电力输配线路沿线的杂草和树木进行清理，保持通道畅通，防止因为杂草和树木引起的火灾、短路等安全事故。
2. 检查接触网：对于供电接触网的保养工作至关重要，主要包括对接触网的支撑结构、导线、绝缘子等进行定期巡视、检查和保养，确保接触网的正常运行。
3. 接地系统检查：接地系统是电力输配线路的重要组成部分，能够保证电力系统的安全运行。
定期对接地系统进行检查，包括测量接地电阻，确保接地系统的正常工作。
4. 监测设备维护：对于电力输配线路上的监测设备，如巡视器、测量仪表等，需要定期进行维护和检修，确保监测设备的准确性和可靠性。
1. 故障定位：对于出现故障的电力输配电线路，需要通过仪器设备进行故障定位，确定故障所在位置，为后续的故障修复工作提供依据。
2. 故障隔离：在故障定位之后，需要对故障部分进行隔离，防止故障扩大，影响到整个电力输配系统的正常运行。
3. 故障修复：根据故障类型和具体情况，采取相应的修复措施，包括更换故障设备、修复绝缘子等，保证电力输配线路的正常供电。
4. 故障分析：对于故障发生后需要进行故障分析，找出故障的原因，为避免类似故障的再次发生提供借鉴和改进。
电力输配电线路的运行维护和故障排除是电力系统中非常重要的工作，需要高度重视。
只有保持电力输配电线路的正常运行，确保电力的可靠供应，才能满足人们对电力的需求，保障社会经济的发展和人民生活的正常运转。
电力配电(交大许继)综自系统检修维护
第六章电力配电（交大许继）综自系统检修维护一、后台机维护1、备份计算机名和IP地址在E盘建文件夹“**配电室*年*月*日备份”如“新沂20130415备份”，在文件夹下建“程序备份”、“数据库备份”、“计算机名和IP备份”，如图1.1备份计算机名1)右键“我的电脑”，点击“属性”。
2)选择标签“网络标识”并点击“属性”。
3)记录计算机名：在“计算机名和IP备份”创建文本文件“计算机名.txt”将计算机名记录其中。
1.2备份本机IP地址在“计算机名和IP备份”创建文本文件“IP地址.txt”将本机IP地址和子网掩码记录其中。
2、备份在线监控程序“CBZ8000”2.1 备份CBZ8000程序1)退出“在线监控程序”。
2)复制D盘下“CBZ8000”到“新沂20130415备份\程序备份”。
2.2备份“CBZ8000”数据库打开Microsoft SQL Server企业管理器，备份数据库“CBZ8000”。
备份设备位臵选择“新沂20130415备份\数据库备份”，在“文件名”里填写CBZ8000-20130415（格式：CBZ8000-****年**月**日）。
3、备份工程师工作站“ENG8000”3.1备份ENG8000程序1)退出“工程师工作站程序”。
2)复制D盘下“ENG8000”到“新沂20130415备份\程序备份”。
3.2备份ENG8000数据库备份过程同CBZ8000数据库备份，请注意选择的数据库为“ENG8000”和备份的文件名“ENG8000-20130415”。
3.3备份存档复制“新沂20130415备份”到U盘或者移动硬盘，进行存档。
4、系统环境恢复如重装系统需安装SQL Server2000或以上版本数据库，并将备份的计算机名、IP地址和子网掩码配臵上，配臵过程与备份过程基本相仿。
5、恢复在线监控程序CBZ80005.1安装CBZ8000系统1)双击监控安装程序（目前版本为2.2）文件夹中的setup.exe文件，序列号为任意字符。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

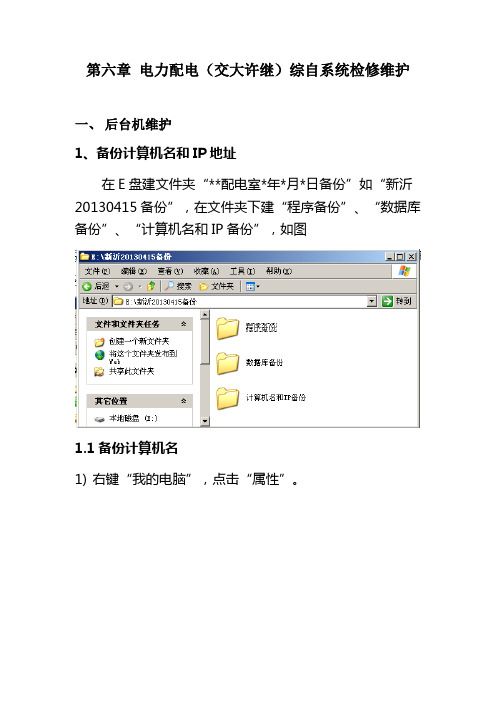

第六章电力配电（交大许继）综自系统检修维护
一、后台机维护
1、备份计算机名和IP地址
在E盘建文件夹“**配电室*年*月*日备份”如“新沂20130415备份”，在文件夹下建“程序备份”、“数据库备份”、“计算机名和IP备份”，如图
1.1备份计算机名
1)右键“我的电脑”，点击“属性”。
2)选择标签“网络标识”并点击“属性”。
3)记录计算机名：在“计算机名和IP备份”创建文本文件
“计算机名.txt”将计算机名记录其中。
1.2备份本机IP地址
在“计算机名和IP备份”创建文本文件“IP地
址.txt”将本机IP地址和子网掩码记录其中。
2、备份在线监控程序“CBZ8000”
2.1 备份CBZ8000程序
1)退出“在线监控程序”。
2)复制D盘下“CBZ8000”到“新沂20130415备份\程序备
份”。
2.2备份“CBZ8000”数据库
打开Microsoft SQL Server企业管理器，备份数据库“CBZ8000”。
备份设备位臵选择“新沂20130415备份\数据库备份”，在“文件名”里填写CBZ8000-20130415（格式：CBZ8000-****年**月**日）。
3、备份工程师工作站“ENG8000”
3.1备份ENG8000程序
1)退出“工程师工作站程序”。
2)复制D盘下“ENG8000”到“新沂20130415备份\程序备
份”。
3.2备份ENG8000数据库
备份过程同CBZ8000数据库备份，请注意选择的数据库为“ENG8000”和备份的文件名“ENG8000-20130415”。
3.3备份存档
复制“新沂20130415备份”到U盘或者移动硬盘，进行存档。
4、系统环境恢复
如重装系统需安装SQL Server2000或以上版本数据库，并将备份的计算机名、IP地址和子网掩码配臵上，配臵过程与备份过程基本相仿。
5、恢复在线监控程序CBZ8000
5.1安装CBZ8000系统
1)双击监控安装程序（目前版本为2.2）文件夹中的
setup.exe文件，序列号为任意字符。
2)选择监控系统，其他不安装。
3)安装路径浏览选择“D：\CBZ800”。
5.2安装注册True DBGrid
CBZ8000安装完成后系统会自动安装True DBGrid，安装过程使用默认方式即可。
1)点击菜单“开始\True DBGrid Pro 7.0\
Register.exe”，在打开的对话框中复制
“Fingerprint:”里的数据。
2)运行“D:\CBZ8000\DBGri\cr－
true_dbgrid_pro_v7.0_key.exe”程序，将复制的内容粘贴到“Finger Print:”中。
3)单击“Generate”。
4)复制“license Key:”里的数据。
5)再将复制的内容到粘贴到“1）”打开的程序的
“License key：”点击“Register”。
6)注册成功将出现下图对话窗口。
5.3、恢复CBZ8000数据库
运行“开始\程序\Microsoft SQL Server\企业管理器”,使用备份数据还原的CBZ8000数据库。
5.4、恢复在线监控程序
1)双击右下角图标，在打开的窗口中点停止按钮。
2)将备份的“CBZ8000”文件夹覆盖式拷贝至D：盘。
3)双击右下角图标，在打开的窗口中点“开始”按钮。
至此在线监控程序即恢复完成。
6、恢复工程师工作站ENG8000
6.1、ENG8000系统安装
1)双击“工程师站eng8000安装”文件夹中的
“Eng8000_Setup_2.88_电铁专用版”文件。
2)安装路径浏览选择“D：\ENG800”。
3)在打开的“复制数据库”对话窗口中选择数据库服务器
填入英文“.”,身份验证选“SQL Server身份验证”，
用户名：sa,密码：为空（与前文安装时一样），点“开始”按钮。
4)等待复制数据库成功。
5)双击“工程师站eng8000安装”文件夹中的
“DBUpdate118.exe”文件,安装数据库补丁，点“开始更新”，等待数据库升级结束，点“退出”，完成工程师站安装。
6.2恢复ENG8000数据库。
过程与前文恢复还原CBZ8000数据库一致，只是选择了“ENG8000”的数据库。
6.3恢复“工程师站”。
停运SQL Server，再将备份的“ENG8000”文件夹覆盖式复制至D:\ENG8000，最后运行SQL Server ，即可完成工程师站程序恢复工作。
7、后台程序运行顺序
在系统恢复后一般需重启计算机，并依次启动
三个程序，一般情况下最好设臵为自动启动。
设臵为自动启动方法是，选择“开始\程序\启动”，右键选“打开”，把要启动的程序的快捷方式复制到弹出的对话框中即可，如下图：
8、注意事项
本地计算机的计算机名和IP地址与数据库中保持一致。
检查方式：
1)运行进行登录，用户名：系统管理员，密码：
1234或者8888或者空（各所情况不同）。
2)点击系统库配臵，检查本地计算机的计算机名和IP地址
与数据库中保持一致。
二、在线监控数据维护
1、装臵库配臵维护
打开桌面上图标，用“系统管理员”登录，进入数据维护系统界面。
点击的图标，例如要修改“I段母线间隔”里面的“北二”，可点击“装臵库”下拉列表。
1)若要修改柜名，先左键点击左侧“北二”两字，在右侧
“装臵名称”里修改就行，修改完点击“保存”
图标。
2)若要修改断路器号，点击“北二”下拉列表，点击左侧
“遥信”，在右侧找到需要修改的断路器号，包括合分位，先点击上面断路器合位名称，然后在下面“信息点物理名称”修改断路器号，修改完成后点击保存图标。
分位亦如此。
3)修改完遥信后，要修改遥控，同样在左侧点击“北二”
下拉列表里面的“遥控遥调”，点击右侧断路器号，在下面“信息点物理名称”修改断路器号，注意下面“双编号”要一并修改，修改完成后点击保存图标进行保存。
4)装臵库修改完成后要进行文件同步，点击图
标，然后关闭“数据维护”，按照提示要进行数据库修改备份，点击“是”进行备份。
2、主接线图图元配臵信息维护
装臵库修改完成后，需进行主接线修改。
点击打开桌
面图标，进入监控界面后，点击“登录”图标，用“系统管理员”登录。
1)主接线图设备名称修改。
还是以“北二”为例，点击
“”图标，进入编辑界面后，点击“北二”断路器，如果接线图为组合状态，可先右键点击“拆分”，拆分完成后，直接双击断路器号进行修改名称。
2)信息点链接修改。
①遥信：先左键点击断路器图标，然后在右侧点击“动态属性”，点击下面需要修改的信息点物理链接，比如“装臵通信情况、断路器合位、断路器合位闪光”等，直接在下拉菜单里面进行链接即可。
链接完成后点击“保存”图标进行保存。
②遥控：右键点击“触发定义”，进入到如图所示界面，选择链接该断路器名称，同时修改“用户描述”。
修改完成后进行保存。
3)装臵复归。
重新回到主接线图上，点击“”图
标，进入到装臵复归界面。
点击“编辑”，双击“北二保护测控装臵”名称直接可以修改柜名。
右键点击“复归”，然后点击“触发”，进入定义界面，进行复归信息点链接定义，找到与之对应的信息点完成链接，同时修改“用户描述”。
修改完成后进行保存。
4)网络结构。
点击主接线上“”图标，进入到网络结
构图谱里面。
然后点击“编辑”，进入网络结构界面。
还是双击“北二”字样，可以直接修改柜名。
点击绿色框，在右侧“动态属性”里面可以进行该装臵通信状态链接。
修改完成后点击“保存”并退出。
5)装臵遥信列表。
进入装臵遥信列表界面，点击“编
辑”，可双击黄色框图直接修改柜名。
断路器号也是直接双击进行修改。
遥信同上面链接方法。
遥控也同上面进行触发定义。
3、工程师站数据维护
点击桌面图标，打开工程师子站系统，进行柜名修改。
首先点击“数据库管理”下拉菜单里“装臵参数维护”，进入到维护界面，点击“I段母线”字样，在右侧双击需要修改的柜名进行修改，修改完成后点击上面“√”符号进行保存即可。
