三端稳压电路图集

三端稳压电路图集（六祖故乡人汇编2013年9月8日）LM317可调稳压电源电路图：LM317是可调稳压电源中觉的一种稳压器件，使用也非常方便。

LM317 是美国国家半导体公司的三端可调正稳压器集成电路。

很早以前我国和世界各大集成电路生产商就有同类产品可供选用，是使用极为广泛的一类串连集成稳压器。

LM317 的输出电压范围是1.25V —37V（本套件设计输出电压范围是 1.25V—12V），负载电流最大为 1.5A。

它的使用非常简单，仅需两个外接电阻来设置输出电压。

此外它的线性率和负载率也比标准的固定稳压器好。

LM317 内置有过载保护、安全区保护等多种保护电路。

为保证稳压器的输出性能，R应小于240欧姆。

改变RP阻值稳压电压值。

D5，D6用于保护LM317。

输出电压计算公式：Uo=(1+RP/R)*1.25下面是LM317可调稳压电源电路图的元器件清单：下面是LM317可调稳压电源电路图：三端集成稳压可调电源电路设计：如图所示，此电路的核心器件是W7805。

W7805将调整器，取样放大器等环节集于一体，内部包含限流电路、过热保护电路、可以防止过载。

具有较高的稳定度和可靠性。

W7805属串联型集成稳压器。

其输出电压是固定不变的，这种固定电压输出，极大的限制了它的应用范围。

如果将W7805的公共端即3脚与地断开，通过一只电位器接到-5V左右的电源上，就可以在改变电位器阻值的同时，使集成稳压器的取样电压及输出电压都随之改变。

图中RP1就是为此而设计的。

只要负电压的大小取得合适便能使输出电压从0V起连续可调，输出电压的最大值由W7805的输入电压决定，本稳压器0V-12V可调。

VD3整流，C2滤波，VD4稳压后提供5V负电压。

元件选择：变压器应选用5V A，输出为双14V；二极管VD1-VD4选用1N4001；VDW 选用稳压值为5-6V的2CW型稳压管；RP1用普通电位器；RP2为微调电阻。

IC用7805；其它元件参数图中已注明，无特殊要求。

电路调试：元件焊接无误后可通电调试，首先测b点对地电压，空载时应在18V左右；d点电压大约为-5.5V--6V，如不正常,可重点检查VD3，C2，R1，VDW，RP2等元件，然后再测量输出电压，旋动RP1,万用表指针应能在较大范围变动，说明稳压器工作正常；最后调整RP2，先将RP1旋至阻值最小，微调RP2使输出电压为零，再旋动RP1，输出电压即可在0--12V之间变化。

可调三端集成稳压电路图：如何利用LM317T现实三端稳压器电源电路设计：摘要：用LM317T制作可调稳压电源，常因电位器接触不良使输出电压升高而烧毁负载。

如果增加一只三极管，在正常情况下，T1的基极电位为0，T1截止，对电路无影响；而当W1接触不良时，T1的基极电位上升，当升至0.7V时，T1导通，将LM317T的调整端电压降低，输出电压也降低，从而对负载起到保护作用。

如去掉三极管、断开W1中心点连线，3.8V小电珠立刻烧毁，测输出电压高达21V。

而加有T1时，小电珠亮度减小，此时LM317T输出电压仅为2V，从而有效的保护了负载。

引言在设计小型单片机控制系统时，控制板上的集成芯片都需要外加直流电源，而且为了提高芯片及整个系统的稳定性能，对直流电源的电源质量也有较高的要求。

一般外加直流电源的做法有2种:外置式和内置式。

外置式即将芯片所需要的电源安放在外面，通常由电源模块组成，此电源模块直接产生芯片所需要的直流电压。

内置式即在控制板内部制作芯片所需要的直流电压电源。

外置式电源可以使布板更方便，但是成本较高;而内置式电源成本较低，布板较麻烦。

国内常采用的方法是直接使用外置式电源，方便布板。

LM317T是由美国国家半导体公司在2001年生产的一种三端口稳压器件，他的输出电压可以通过调整电阻进行一定幅度的调整。

输出的电压幅度在1.2～27V之间，基本上可以满足大多数集成芯片所需要的电压幅度。

基于经济方面的考虑，笔者设计了一种内置式的电源供电电路，制板后通过实验测试和软件仿真，证明此电源供电是可行且可靠的。

电源设计思路在电源稳定方面，设计中使用了大部分的电解电容，他们一方面起滤波的作用，另一方面稳定参考电压(芯片的工作电压)，参看下面给出的原理图。

对于输入输出电容，一般的要求是输入电容要尽可能大，相对容量的要求，对ESR的要求可以降低一些，因为输入电容主要是耐压，如果使用的是开关电源，他还能起到吸收MOSFET开关脉冲的作用。

在不引起开关电路振动的情况下，输出电容耐压和容量可以低一些，ESR的要求要高一点，因为要保证足够的电流通过量。

参看原理图的电源部分可知，此电源和普通的电源电路差不多，也是交流整流、滤波、稳压，为了防止高频信号的窜入，在输出端口还加了一组滤波的电容。

其间的过程如图1所示。

LM317T在焊接控制板中的运用电路结构及工作原理电源电路原理如图2所示。

图2电源电路原理图稳压器件LM317T在上述原理图电路中，主要使用了一个三端稳压器件LM317T，功能主要是稳定电压信号，以便提高系统的稳定性能和可靠性能。

LM317T是一种这样的器件:由Vin端提供工作电压后，他便可以保持其+V out端(2脚)比其ADJ端(1脚)的电压高1125V。

因此，只需要用极小的电流来调整ADJ端的电压，便可在V out端得到比较大的电流输出，并且电压比ADJ端高出恒定的1125V。

还可以通过调整ADJ端(1端)的电阻值改变输出电压(LM317T会保证接入ADJ端和+V out端的那部分电阻上的电压为1125V)。

所以，当ADJ端(1端)的电阻值增大时，输出电压将会升高。

LM317T的输出电压可以从1125V连续调节到37V，其输出电压值可由式(1)算出:值得注意的是，LM317T有一个最小负载电流的问题，即只有负载电流超过某一数值时，他才能起到稳压的作用。

这个电流随器件的生产厂家不同在3～8mA不等，这个可以通过在负载端口外接一个合适的电阻来解决。

实验指标及主要波形为了确保设计的正确性，在设计并制成板件后进行了实验数据的测试，数据如表1～表3所示。

稳压器输出电压值计算过程：RG2输出值:RG1输出值：在仿真过程中，有很多软件可以选择。

但是如果仿真软件中能直接带有所用器件芯片的模型，整个仿真过程将会简单些。

笔者选用了现今比较流行的制板软件Protel，其内部仿真库中就有LM317T的芯片模型。

图3和图4分别是产生5V和15V直流电压的电压波形，由于仿真模型的差别，仿真值与理论值有些差别。

结语LMT317器件构成的电源模块输出电压的值与外接的电阻有密切的关系，因此如果需要其他的输出电压值，可以改变有关外接电阻的阻值，因此在设计电源输出电压值方面灵活性较强。

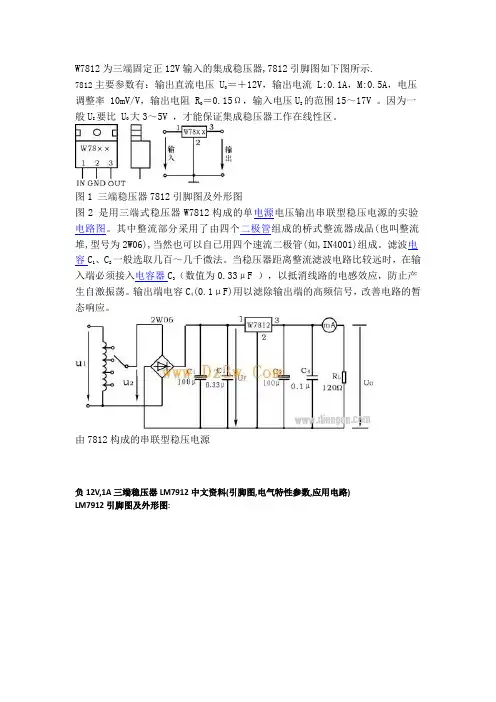

双极性对称稳压电源(LM7812、LM7912)：如图所示为双极性对称稳压电源电路，它采用两只三端稳压器，7812和7912构成的简单实用的对称型正负稳压电源。

该电源输出电压为±12V，输出电流最大为l.5A。

对7812和7912的选择，力求性能参数尽量对称。

正、负三端稳压器均要加装合适的散热器。

7805稳压电源电路图：本文介绍两款电路，当然都是7805稳压电源电路图，说到7805稳压电源，其实很简单的，三个脚，一个输入，一个输出，一个是地。

只要把三个脚接正确后，在加辅助电路，就OK了，7805稳压电源电路在现实应用很广，体积小，应用方便，特别是稳压效果好，输出直流电没有什么纹波，对后级电路无影响。

下面介绍两款常用电路。

应用电路一：应用电路二：LM317与LM337组成的正负5V稳压电路：可调三端正稳压器LM317与可调三端负稳压器LM337构成的一组12V-5V正负稳压电路，调节电位器VR1和VR2可以改变输出电压，出于输出电压同步考虑，应该使用性能良好的线性同轴电位器。

40V转正负15V稳压电源电路：图1可将40V直流电压变换成±15V直流电压。

当负载电流在200mA时，电压稳定度不低于0.1%。

电路由分压器、电压跟随器和并联调整器组成。

R1、Rw、R3组成分压器，将40V 直流电进行分压，由Rw动臂取出送入运放的同相输入端。

由于运放为反相输入端与地线相连接，则运放通过VT1、VT2的b-e结形成电压跟随器电路。

VT1、VT2分别为－15V和＋15V电压调整管。

运放输出在R3上产生的压降作为VT1、VT2的发射结偏置电压，使VT1、VT2处于导通状态，调节RW的动臂可使输出的正负电压得一调整。

使用该电路时输入的直流电源必须悬浮，即不能有任何一端接地。

电路图如下：三端稳压集成电路工作性能测试电路：三端稳压集成电路工作性能测试电路如图所示。

在三端稳压器的①、②脚加上直流电压(图中是用可调的直流电源G)，加时一定要注意G的极性，Ui应比稳压器的稳压值U。

至少要高2V，但最高不可超过35V。

将万用表打在直流电压挡，测量稳压器的③脚与②脚之间的电压值，则为该稳压器的稳定电压。

具有扩流和过压保护功能的5V稳压电源(7805)：如图所示为一种具有扩流和过压保护功能的5V稳压电源电路，它采用在三端稳压器7805(最大电流1.5A)上跨接大功率三极管的方法扩展电流，使本电源的输出电流可达到2.5A左右。

同时用5.6V稳压管、VD3、R3和Vs(可控硅)组成过压保护电路。

由于某种原因电源的输出电压达到或超过5.6V(VD3的稳压值)时，VD3将被击穿导通，可控硅Vs得到触发电压而导通，造成FU保险丝快速熔断。

从而保护了负载。

本电源可作为实验电源。

温度补偿式正负对称稳压电源(7812、F007C)：如图所示是一种带有温度补偿的、负电压跟随正电压变化的正负对称集成稳压电源。

本电路特点是：在三端稳压器调压回路中接有两只同型号三极管，利用三极管PN结的温度特性进行温度的相互补偿，从而使本电源输出正电压具有较高的温度稳定性和准确性。

利用运放F007C和调整管BG4(3AD30B)，使负电压准确跟踪正电压的变化，从而使正负输出电压严格对称，并且具有较高的精度。

本电源适用于对正负电压的对称性要求较高的电子线路。

三端可调稳压集成电路LM317的多种应用电路：LM317是一种价格便宜使用方便的集成可调稳压电路，应用广泛。

给该集成电路加一些简单的外围电路，可以扩大它的应用范围，使它发挥更大作用，下面作一下介绍。

这个电路是LM317最基本的应用电路，在使用的过程中要注意最小压差不得小于4V和最大压差不得大于37V，小于4V电路将不工作，大于37V将导致集成电路的损坏。

在需要使用大电流的情况下可用大功率管对电路进行扩流，这个电路是使用PNP型大功率三极管对LM317进行扩流。

这个电路是使用NPN型大功率三极管进行扩流，效果很好，我曾经将电流扩到5A，电路仍然工作稳定。
