stp生成树协议配置命令步骤
STP 生成树协议配置
STP 生成树协议配置协议名称：STP 生成树协议配置一、背景介绍STP（Spanning Tree Protocol）生成树协议是用于在网络拓扑中消除环路的一种协议。
通过选择一条最佳路径，STP可以防止数据包在网络中无限循环。
本协议旨在提供详细的配置步骤和参数设置，以确保网络中的生成树协议正常运行。
二、配置步骤1. 网络拓扑规划在进行STP生成树协议配置之前，需要对网络拓扑进行规划。
确保网络中的交换机和链路连接符合设计要求，避免环路的出现。
2. 选择生成树根桥根据网络拓扑规划，选择一台交换机作为生成树的根桥（Root Bridge）。
根桥将成为生成树拓扑中的根节点，负责转发数据包。
3. 确定生成树根端口在每台交换机上，根据连接到根桥的链路的优先级和MAC地址，确定生成树根端口（Root Port）。
生成树根端口是指与根桥相连的端口，用于接收根桥发送的生成树信息。
4. 配置生成树桥优先级在每台交换机上，设置生成树桥优先级（Bridge Priority）。
生成树桥优先级决定了生成树中各个交换机的地位和角色。
优先级越低，地位越高。
5. 配置生成树端口优先级在每台交换机上，设置生成树端口优先级（Port Priority）。
生成树端口优先级决定了连接到交换机的各个端口在生成树中的地位和角色。
优先级越低，地位越高。
6. 启用生成树协议在每台交换机上，启用生成树协议。
根据交换机的型号和操作系统，可以使用命令行界面或图形用户界面进行配置。
7. 监控生成树状态配置完成后，定期监控生成树的状态。
可以通过交换机的管理界面或命令行界面查看生成树的拓扑结构、端口状态等信息。
三、配置参数设置1. 生成树根桥配置参数- 根桥优先级：设置根桥的优先级，范围为0-61440，默认值为32768。
- 根桥MAC地址：根据网络拓扑规划，设置根桥的MAC地址。
2. 生成树端口配置参数- 端口优先级：设置端口的优先级，范围为0-240，默认值为128。
生成树协议STP配置命令
生成树协议STP配置命令生成树协议分为两部分来进行设置，包括基于主机的生成树协议设置和基于端口的生成树设置。
5.3.9.1 基于端口的生成树配置命令用户执行该命令设置指定端口的stp 属性。
5.3.9.1.1 使能基于端口的生成树协议命令【命令格式】set port [portlist|all] spanning-tree enable【使用指南】该命令用于使能基于端口的生成树协议。
参数为交换机物理端口列表，输入的形式可以是“1－2”或者“1，2，4－6”，如果要设置全部的物理端口可以使用“all”参数项。
【举例】switch#set port 1-10 spanning-tree enablesuccessfully enable ports' stp protocol.switch#5.3.9.1.2 禁止基于端口的生成树协议命令【命令格式】set port [portlist|all] spanning-tree disable【使用指南】该命令用于禁止基于端口的生成树协议。
参数为交换机物理端口列表，输入的形式可以是“1－2”或者“1，2，4－6”，如果要设置全部的物理端口可以使用“all”参数项。
【举例】switch#set port 1-10 spanning-tree disablesuccessfully forbidden ports' stp protocol.switch#5.3.9.1.3 设定端口路径花销命令用户执行该命令设置该端口stp 的端口路径开销。
【命令格式】1. set port [portlist|all] spanning-tree cost [1-65535]2. no set port [portlist|all] spanning-tree cost【使用指南】命令1 设置端口stp 的端口路径开销，命令2 恢复它的缺省值。
默认情况下，每个1000mbps 网段有一个指定的路径开销值为4, 100mbps 网段的路径开销为19, 10mbps网段的路径开销值为100。
STP 生成树协议配置 (2)
STP 生成树协议配置协议名称：STP（生成树协议）配置一、概述STP（生成树协议）是一种网络协议，用于在具有冗余链路的以太网中构建一个无环的拓扑结构，以避免数据包的循环转发。
本协议旨在提供一套标准的配置步骤，以确保网络中的生成树协议能够正确运行。
二、配置前的准备工作在开始配置STP之前，需要进行以下准备工作：1. 确保网络设备支持STP协议。
2. 了解网络拓扑结构，包括交换机和链路的连接关系。
3. 确定根交换机（Root Bridge）的位置，以及每一个交换机的优先级。
三、配置步骤根据任务名称的描述，下面是STP协议的配置步骤：1. 配置根交换机（Root Bridge）：a. 确定根交换机的位置，通常选择网络中最重要的交换机作为根交换机。
b. 在根交换机上设置优先级为0，确保其成为生成树的根。
c. 配置根交换机的MAC地址，确保其成为生成树中的根。
2. 配置非根交换机：a. 确定非根交换机的优先级，较低的优先级将成为生成树中的非根交换机。
b. 将非根交换机的优先级设置为较高的值，以确保根交换机成为生成树的根。
3. 配置端口：a. 配置根交换机的端口为根端口（Root Port），用于与其他交换机进行通信。
b. 配置非根交换机的端口为指定端口（Designated Port），用于与根交换机和其他交换机进行通信。
c. 配置非根交换机的冗余端口为阻塞端口（Blocked Port），用于防止数据包循环。
4. 验证配置：a. 确保生成树协议已正确配置。
b. 检查生成树协议的状态，确保网络中的交换机已正确加入生成树。
四、配置示例以下是一个示例配置，假设我们有三台交换机（Switch A、Switch B、Switch C），其中Switch A为根交换机：1. Switch A配置：- 优先级：0- MAC地址：00:11:22:33:44:552. Switch B配置：- 优先级：4096- MAC地址：11:22:33:44:55:663. Switch C配置：- 优先级：8192- MAC地址：22:33:44:55:66:77五、总结本协议提供了STP（生成树协议）的配置步骤，确保网络中的交换机能够正确地构建无环的拓扑结构。

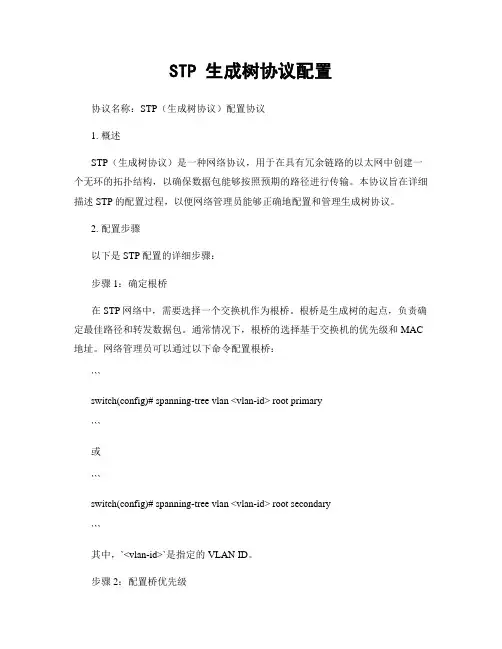

STP 生成树协议配置
STP 生成树协议配置协议名称：STP（生成树协议）配置协议1. 概述STP（生成树协议）是一种网络协议，用于在具有冗余链路的以太网中创建一个无环的拓扑结构，以确保数据包能够按照预期的路径进行传输。
本协议旨在详细描述STP的配置过程，以便网络管理员能够正确地配置和管理生成树协议。
2. 配置步骤以下是STP配置的详细步骤：步骤 1：确定根桥在STP网络中，需要选择一个交换机作为根桥。
根桥是生成树的起点，负责确定最佳路径和转发数据包。
通常情况下，根桥的选择基于交换机的优先级和MAC 地址。
网络管理员可以通过以下命令配置根桥：```switch(config)# spanning-tree vlan <vlan-id> root primary```或```switch(config)# spanning-tree vlan <vlan-id> root secondary```其中，`<vlan-id>`是指定的VLAN ID。
步骤 2：配置桥优先级在STP网络中，每个交换机都有一个桥优先级，用于确定生成树中的交换机角色。
默认情况下，桥优先级为32768，但可以根据需要进行更改。
网络管理员可以使用以下命令配置桥优先级：```switch(config)# spanning-tree vlan <vlan-id> priority <priority-value>```其中，`<vlan-id>`是指定的VLAN ID，`<priority-value>`是新的桥优先级。
步骤 3：配置端口优先级在STP网络中，每个交换机端口都有一个端口优先级，用于确定数据包转发的优先级。
默认情况下，端口优先级为128。
网络管理员可以使用以下命令配置端口优先级：```switch(config)# spanning-tree vlan <vlan-id> port-priority <priority-value>```其中，`<vlan-id>`是指定的VLAN ID，`<priority-value>`是新的端口优先级。
思科设备交换机STP(生成树协议)配置
SwitchA(config-if)#end
SwitchA#write
SwitchA#configure terminal//将模型图中switchA对应端口划分到各vlan中
SwitchA(config)#interface f0/4
1 default active Fa0/3, Fa0/8, Fa0/9, Fa0/10
Fa0/11, Fa0/12, Fa0/13, Fa0/14
Fa0/15, Fa0/16, Fa0/17, Fa0/18
Fa0/19, Fa0/20, Fa0/21, Fa0/22
Fa0/23, Fa0/24, Gig1/1, Gig1/2
Fa0/11, Fa0/12, Fa0/13, Fa0/14
Fa0/15, Fa0/16, Fa0/17, Fa0/18
Fa0/19, Fa0/20, Fa0/21, Fa0/22
Fa0/23, Fa0/24, Gig1/1, Gig1/2
2 VLAN2 active Fa0/4
3 VLAN3 active Fa0/5
SwitchB(config-if)#exit
SwitchB(config)#interface f0/2
SwitchB(config-if)#spanning-tree vlan 3 port-priority 16
SwitchB(config-if)#spanning-tree vlan 4 port-priority 16
SwitchB(config-if)#exit
SwitchB(config)#interface f0/6
STP 生成树协议配置
STP 生成树协议配置协议名称：STP（生成树协议）配置协议描述：STP（生成树协议）是一种用于在以太网中防止环路形成的协议。
通过选择一个主要的路径，将其他冗余路径阻塞，STP确保网络中的数据流动是无环的，从而提高网络的可靠性和性能。
本协议旨在提供关于STP配置的详细指南，以确保网络的正常运行。
1. 协议范围：本协议适用于所有需要配置STP的网络设备，包括交换机、路由器等。
2. 配置要求：2.1 每个网络设备必须支持STP功能。
2.2 每个网络设备必须有唯一的桥ID（Bridge ID），由优先级（Priority）和MAC地址组成。
2.3 每个网络设备必须配置相同的STP版本。
3. 配置步骤：以下是配置STP的详细步骤：步骤1：确定根桥3.1 在网络中选择一个设备作为根桥，其桥ID优先级最低。
3.2 在根桥上配置STP版本和相关参数。
步骤2：配置其他设备3.3 在其他设备上配置STP版本和相关参数。
3.4 确保每个设备的桥ID唯一且优先级适当设置。
步骤3：配置端口3.5 配置每个设备的端口类型（Root、Designated或Non-designated）。
3.6 配置每个端口的优先级和成本。
步骤4：验证配置3.7 验证STP配置是否成功。
3.8 检查网络中的链路状态和端口状态。
4. 配置参数详解：以下是STP配置中常用的参数及其详细说明：4.1 STP版本：STP有多个版本，包括STP、RSTP（快速生成树协议）和MSTP（多实例生成树协议）。
根据网络需求选择适当的版本。
4.2 桥ID优先级：桥ID由优先级和MAC地址组成，优先级范围从0到61440，默认值为32768。
优先级越低，设备越有可能成为根桥。
4.3 端口类型：4.3.1 Root端口：在每个非根设备上选择一条与根桥相连的最佳路径，用于转发数据。
4.3.2 Designated端口：在每个网络段上选择一条与根桥相连的最佳路径，用于转发数据。
STP 生成树协议配置
STP 生成树协议配置协议名称：STP（生成树协议）配置一、背景生成树协议（Spanning Tree Protocol，简称STP）是一种用于构建冗余网络拓扑的协议，它通过自动选择一个主干路径，将冗余路径阻塞，从而确保网络中不存在环路，提高网络的可靠性和稳定性。
本协议旨在详细描述STP的配置过程，以确保网络管理员能够正确配置和管理STP。
二、配置步骤1. 确认网络拓扑在配置STP之前，需要对网络拓扑进行全面了解和确认。
包括网络设备的类型、数量、连接方式等信息。
2. 选择根桥根桥是生成树协议中的核心设备，它是整个网络的根节点。
根据网络拓扑，选择一个合适的设备作为根桥，并将其配置为根桥。
3. 配置桥优先级在生成树协议中，每个设备都有一个桥优先级，优先级越低，设备被选为根桥的可能性越大。
根据网络需求，配置各个设备的桥优先级。
4. 配置端口优先级每个设备的端口也有一个优先级，优先级越低，设备被选为根桥上的端口的可能性越大。
根据网络需求，配置各个设备的端口优先级。
5. 配置端口类型STP支持多种端口类型，包括指定端口、非指定端口和根端口。
根据网络需求，将各个端口配置为相应的类型。
6. 配置端口成本STP通过端口成本来选择最佳路径，成本越低，路径被选中的可能性越大。
根据网络需求，配置各个端口的成本。
7. 配置端口状态STP中的端口有三种状态：阻塞、学习和转发。
根据网络需求，配置各个端口的初始状态。
8. 验证配置在完成以上配置后，需要验证STP的配置是否生效。
可以通过查看设备的状态和日志信息，确认生成树协议的运行情况。
9. 监控和维护配置完成后，需要定期监控网络的运行状态，及时处理异常情况。
同时，根据网络的变化，进行必要的维护和调整。
三、注意事项1. 配置STP时，需谨慎操作，确保网络的稳定性和可靠性。
2. 在配置STP之前，务必对网络拓扑进行全面了解和确认。
3. 配置过程中，应根据网络需求和实际情况，合理选择各个参数的取值。
STP 生成树协议配置
STP 生成树协议配置一、协议背景介绍STP（Spanning Tree Protocol，生成树协议）是一种用于在以太网交换机网络中防止环路的协议。
当网络中存在多条连接路径时，STP通过选择一条主干路径，将其它冗余路径进行阻塞，以确保数据包能够按照正确的路径传输，避免数据包在网络中无限循环。
二、协议目的本协议的目的是为了配置STP生成树协议，确保网络中的交换机能够正确地选择主干路径，并阻塞冗余路径，从而保证网络的稳定性和可靠性。
三、协议内容1. 配置根交换机a. 选择一台交换机作为根交换机，该交换机将成为生成树的根节点。
b. 在根交换机上配置以下参数：- 优先级（Priority）：设置根交换机的优先级，取值范围为0-61440，默认值为32768。
- MAC地址（MAC Address）：设置根交换机的MAC地址。
c. 配置完成后，根交换机将发送BPDU（Bridge Protocol Data Unit）消息，通知其他交换机加入生成树。
2. 配置非根交换机a. 在非根交换机上配置以下参数：- 优先级（Priority）：设置非根交换机的优先级，取值范围为0-61440，默认值为32768。
- MAC地址（MAC Address）：设置非根交换机的MAC地址。
b. 配置完成后，非根交换机将发送BPDU消息，与根交换机进行通信，以确定生成树的拓扑结构。
3. 配置端口a. 在每个交换机的端口上配置以下参数：- 指定端口类型（Port Type）：指定端口的类型，包括根端口（Root Port）、指定端口（Designated Port）和非指定端口（Non-Designated Port）。
- 指定优先级（Port Priority）：设置端口的优先级，取值范围为0-240，默认值为128。
- 指定成本（Port Cost）：设置端口的成本，取值范围为1-65535，默认值为100。
b. 配置完成后，交换机将根据端口的类型和优先级，选择合适的路径进行数据包转发。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
stp生成树协议配置命令步骤
STP（Spanning Tree Protocol）生成树协议是一种用于防止环路产生的网络协议。
在一个由交换机组成的网络中，STP通过选择一个交换机作为根桥（Root Bridge），以及为每个交换机指定主要链路和备份链路的方式来构建一棵无环的生成树。
生成树协议的配置对于网络的稳定性和可靠性至关重要。
下面是STP生成树协议配置的详细步骤。
1.确定根桥：
在网络中，选择一个交换机作为根桥，这个交换机将成为生成树的根节点。
根桥的选择通常基于以下因素来决定：
-交换机的优先级（优选选择数字较低的交换机）。
-交换机的MAC地址（通常选择MAC地址较低的交换机）。
2.确定根桥端口：
根桥端口是连接到其他交换机的端口。
根桥端口的选择主要基于以下因素：
-距离根桥的路径成本（选择路径成本最低的端口）。
-端口的优先级（优选选择数字较低的端口）。
-端口的MAC地址（通常选择MAC地址较低的端口）。
- 在具有相同路径成本和优先级的情况下，选择接收到的BPDU （Bridge Protocol Data Units）具有最低的桥优先级和MAC地址。
3.配置非根桥的所有端口为非根端口：
在非根桥上，将所有连接到其他交换机的端口配置为非根端口。
这可
以通过设置端口的优先级为非零值来实现。
这样可以确保这些端口不会成
为生成树的根端口。
4.配置选择根端口和非根端口：
对于每个非根桥，选择一个根端口和零个或多个非根端口。
根端口是
连接到其他交换机的最佳路径端口，非根端口则是通过冗余连接连接到其
他交换机的端口。
这需要根据连接的路径成本和优先级进行配置。
5.配置BPDU：
BPDU（桥协议数据单元）是生成树协议用于交换配置信息的数据包。
配置交换机以发送和接收BPDU的方式非常重要。
通常需要确保以下几点：-交换机可以发送BPDU到所有端口，以便进行生成树的计算和更新。
-确保所有非根端口只能接收BPDU，不能发送BPDU。
-根端口应配置为能够发送和接收BPDU。
6.验证和优化生成树：
完成生成树协议的配置后，需要对生成树进行验证和优化。
可以使用
以下命令来验证生成树的配置和状态：
- show spanning-tree：显示生成树协议的全局配置和状态。
- show interfaces status：显示接口状态，包括端口的生成树角色
和状态。
- show interfaces trunk：显示接口的VLAN信息和生成树角色。
- show spanning-tree vlan <vlan-id>：显示特定VLAN的生成树状态。
还可以通过调整配置参数和路径成本来优化生成树的性能和容错性。
7.定期监测生成树：
生成树是一个动态协议，需要定期监测和调整。
通过定期检查生成树的状态和配置，可以确保网络的稳定性和可靠性。
以上是STP生成树协议配置的步骤，通过这些步骤可以成功配置生成树协议并确保网络的稳定性。
