直线导轨驱动原理
直线导轨工作原理
直线导轨工作原理
直线导轨是一种用来实现物体直线运动的装置，通常由定位轨道、导轨、滑块和传动系统组成。
直线导轨的工作原理主要是通过滑块在导轨上的滑动以实现物体在直线方向上的精确定位和运动。
导轨通常是由高硬度、高精度和低摩擦系数的材料制成，如钢、铝合金等。
滑块则是贴附在导轨上并与之充分接触的部件，通常由金属或者塑料材料制成。
传动系统则负责将动力传递给滑块，使其能够在导轨上移动。
常见的传动系统包括丝杠传动、齿轮传动、皮带传动等。
这些传动系统将旋转运动转化为直线运动，通过传递力量给导轨上的滑块，推动滑块沿着导轨移动。
在工作时，物体被放置在滑块上，然后通过传动系统的作用，滑块沿着导轨进行直线运动。
导轨的精度和平整度决定了滑块的运动精度，而传动系统的稳定性和传动效率则影响了滑块的运动速度和负载能力。
总的来说，直线导轨通过滑块在导轨上的滑动，并通过传动系统传递动力，实现物体在直线方向上的精确定位和运动。
它具有高精度定位、稳定性好、负载能力强等特点，被广泛用于机械制造、自动化设备、工业生产线等领域。
直线导轨同步带运动原理
直线导轨同步带运动原理导轨是一种用来引导和支持物体运动的装置，而同步带则是一种用来传递动力和运动的装置。
直线导轨同步带运动原理就是通过导轨和同步带的结合，实现物体在直线方向上的精确运动。
一、导轨的作用导轨是一种具有线性结构的装置，通常由金属材料制成。
它的主要作用是引导和支持物体的运动。
导轨通常具有高硬度和高精度的特点，能够保证物体在运动过程中的稳定性和精度。
在直线导轨同步带运动中，导轨起到了支撑和定位的作用，确保同步带能够准确地在直线方向上运动。
二、同步带的作用同步带是一种带状的装置，通常由橡胶或聚氨酯等材料制成。
它的主要作用是传递动力和运动。
同步带通常具有高强度和高精度的特点，能够确保动力的传递和运动的准确性。
在直线导轨同步带运动中，同步带负责传递动力，使物体能够在导轨上准确地运动。
三、导轨和同步带的结合在直线导轨同步带运动中，导轨和同步带是紧密结合在一起的。
同步带通常沿着导轨的方向运动，而导轨则提供了同步带的支撑和定位。
导轨和同步带之间通过特殊的结构进行连接，使二者能够紧密配合，实现物体在直线方向上的精确运动。
四、工作原理直线导轨同步带运动的工作原理可以简单描述为以下几个步骤：1. 动力传递：通过电机等动力装置驱动同步带，使其开始运动。
2. 导轨支撑：同步带运动时，导轨提供了支撑和定位的作用，确保同步带能够在直线方向上稳定运动。
3. 运动传递：同步带通过特殊的结构与导轨紧密连接，使其能够准确传递运动。
4. 物体运动：通过同步带的运动，物体也随之在直线方向上运动。
5. 精确控制：通过控制同步带的运动速度和方向，可以实现对物体运动的精确控制。
通过以上步骤，直线导轨同步带运动实现了物体在直线方向上的精确运动。
这种运动方式广泛应用于各个领域，如机械制造、自动化生产线等，能够提高生产效率和产品质量。
总结：直线导轨同步带运动原理是通过导轨和同步带的结合，实现物体在直线方向上的精确运动。
导轨起到了支撑和定位的作用，同步带负责传递动力和运动。
直线导轨同步带运动原理
直线导轨同步带运动原理
内容:
直线导轨同步带运动的原理主要是利用齿轮啮合带动同步带运动实现直线运动。
其工作原理如下:
1. 直线导轨上有一个齿轮,与同步带上的齿条啮合,当齿轮转动时,带动同步带作直线运动。
2. 齿轮通过传动装置与驱动电机相连,电机带动齿轮转动,从而带动同步带作直线往复运动。
3. 同步带两端通过滑块固定在直线导轨上,使其只能作直线运动。
滑块与导轨之间采用滑动轴承,使运动过程中减小摩擦阻力。
4. 同步带与齿轮啮合处采用弹性啮合结构,可以补偿安装误差,保证运动精度。
5. 通过控制电机转速和转向,可以精确控制同步带的运动速度和运动方向。
6. 直线导轨同步带运动系统采用闭环控制,安装编码器反馈同步带实际位置,以保证运动精度。
综上,直线导轨同步带系统利用齿轮-同步带的传动原理,实现了直线运动,通过电机驱动和控制,可以进行精确定位。
这种传动方式结构简
单、运动精度高、载荷能力强。

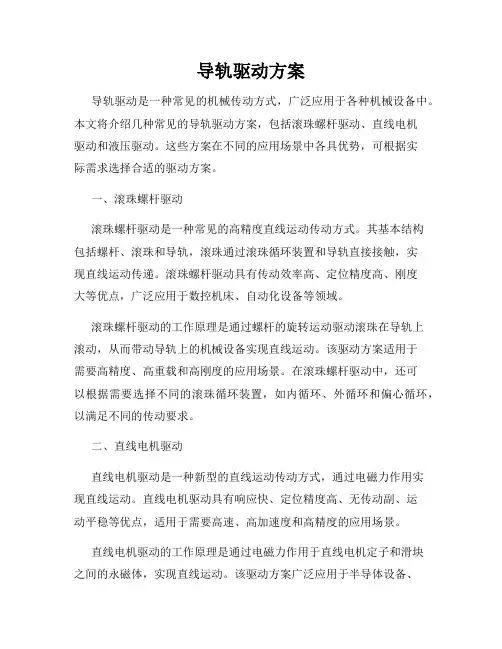

导轨驱动方案
导轨驱动方案导轨驱动是一种常见的机械传动方式，广泛应用于各种机械设备中。
本文将介绍几种常见的导轨驱动方案，包括滚珠螺杆驱动、直线电机驱动和液压驱动。
这些方案在不同的应用场景中各具优势，可根据实际需求选择合适的驱动方案。
一、滚珠螺杆驱动滚珠螺杆驱动是一种常见的高精度直线运动传动方式。
其基本结构包括螺杆、滚珠和导轨，滚珠通过滚珠循环装置和导轨直接接触，实现直线运动传递。
滚珠螺杆驱动具有传动效率高、定位精度高、刚度大等优点，广泛应用于数控机床、自动化设备等领域。
滚珠螺杆驱动的工作原理是通过螺杆的旋转运动驱动滚珠在导轨上滚动，从而带动导轨上的机械设备实现直线运动。
该驱动方案适用于需要高精度、高重载和高刚度的应用场景。
在滚珠螺杆驱动中，还可以根据需要选择不同的滚珠循环装置，如内循环、外循环和偏心循环，以满足不同的传动要求。
二、直线电机驱动直线电机驱动是一种新型的直线运动传动方式，通过电磁力作用实现直线运动。
直线电机驱动具有响应快、定位精度高、无传动副、运动平稳等优点，适用于需要高速、高加速度和高精度的应用场景。
直线电机驱动的工作原理是通过电磁力作用于直线电机定子和滑块之间的永磁体，实现直线运动。
该驱动方案广泛应用于半导体设备、光学设备和精密仪器等领域，可以实现快速、平稳的直线运动，并满足高精度定位的要求。
三、液压驱动液压驱动是一种常见的大载荷直线运动传动方式。
液压驱动具有承载能力强、稳定性好、可靠性高等优点，适用于需要大载荷和稳定运动的应用场景。
液压驱动的工作原理是通过液压系统提供的压力作用于活塞，从而实现直线运动。
液压驱动在工程机械、油田设备和航空航天等领域广泛应用，可以满足大载荷和高速运动的要求。
综上所述，根据实际需求选择合适的导轨驱动方案非常重要。
滚珠螺杆驱动适用于对精度要求较高的场景，直线电机驱动适用于对速度和加速度要求较高的场景，而液压驱动适用于对载荷和稳定性要求较高的场景。
在选择导轨驱动方案时，需要考虑运动速度、精度要求、载荷情况和应用环境等因素，并充分了解各种驱动方案的特点和适用范围，以确保选择最佳的驱动方案，提升设备性能和效率。

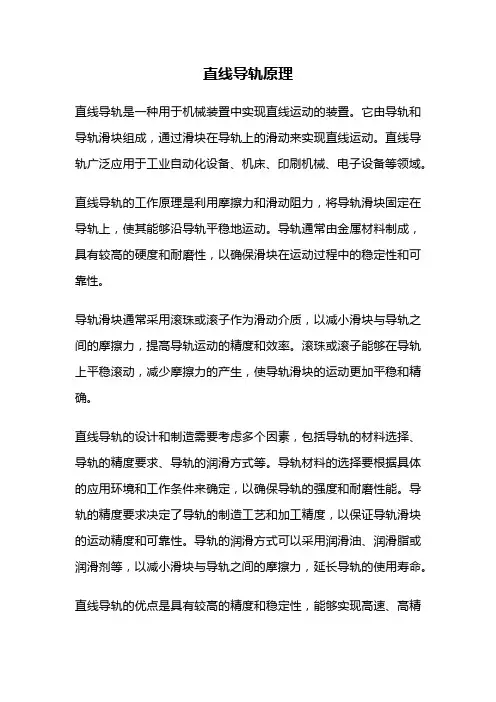

直线导轨原理
直线导轨原理直线导轨是一种用于机械装置中实现直线运动的装置。
它由导轨和导轨滑块组成，通过滑块在导轨上的滑动来实现直线运动。
直线导轨广泛应用于工业自动化设备、机床、印刷机械、电子设备等领域。
直线导轨的工作原理是利用摩擦力和滑动阻力，将导轨滑块固定在导轨上，使其能够沿导轨平稳地运动。
导轨通常由金属材料制成，具有较高的硬度和耐磨性，以确保滑块在运动过程中的稳定性和可靠性。
导轨滑块通常采用滚珠或滚子作为滑动介质，以减小滑块与导轨之间的摩擦力，提高导轨运动的精度和效率。
滚珠或滚子能够在导轨上平稳滚动，减少摩擦力的产生，使导轨滑块的运动更加平稳和精确。
直线导轨的设计和制造需要考虑多个因素，包括导轨的材料选择、导轨的精度要求、导轨的润滑方式等。
导轨材料的选择要根据具体的应用环境和工作条件来确定，以确保导轨的强度和耐磨性能。
导轨的精度要求决定了导轨的制造工艺和加工精度，以保证导轨滑块的运动精度和可靠性。
导轨的润滑方式可以采用润滑油、润滑脂或润滑剂等，以减小滑块与导轨之间的摩擦力，延长导轨的使用寿命。
直线导轨的优点是具有较高的精度和稳定性，能够实现高速、高精度的直线运动。
与传统的滑动导轨相比，直线导轨具有更小的滑动摩擦力和更高的运动精度，适用于对运动精度要求较高的场合。
直线导轨还具有较长的使用寿命和较低的维护成本，能够提高设备的工作效率和生产效益。
然而，直线导轨也存在一些缺点。
导轨滑块与导轨之间的接触面积较小，容易受到外界环境的影响，如灰尘、异物等，可能导致滑动不畅或卡滞。
此外，直线导轨的制造和安装较为复杂，需要专业的设备和技术支持，增加了成本和难度。
总结起来，直线导轨是一种在工业领域广泛应用的直线运动装置，通过滑块在导轨上的滑动来实现直线运动。
它具有较高的精度和稳定性，能够实现高速、高精度的直线运动，适用于对运动精度要求较高的场合。
然而，直线导轨也存在一些缺点，需要针对具体的应用场景进行选择和设计。
随着科技的不断进步和工业自动化的发展，直线导轨的应用前景将会更加广阔。
步进电机驱动滚珠丝杠与直线导轨工作原理
步进电机驱动滚珠丝杠与直线导轨工作原理
步进电机驱动滚珠丝杠与直线导轨是一种常见的传动方式，它能够转换电脉冲信号为机械运动，保证了精准和高效的控制，被广泛应用于数控机床、自动化设备和3D打印等领域中。
步进电机是一种定位精度高、结构简单的电机，它根据电脉冲信号的频率和方向控制逐步转动的角度或步数。
滚珠丝杠是一种高效的力转换装置，由螺纹轴和螺母构成，通过滚珠在螺纹轴和螺母之间滚动实现转换。
直线导轨是一种线性移动装置，由导轨和导轨滑块组成，通过导轨滑块在导轨上滑移实现线性运动。
在步进电机驱动滚珠丝杠的传动系统中，步进电机通过直接驱动滚珠丝杠使其旋转，滚珠丝杠的旋转转换为直线移动，并通过直线导轨的导向实现工作台等工件的移动。
在具体实现中，步进电机控制器产生一系列电脉冲信号，驱动电机旋转一定的角度或步数，从而带动滚珠丝杠旋转。
滚珠在丝杠与螺母之间的滚动转换为丝杠的线性运动，并通过导轨的导向实现工件的精准移动。
该传动系统具有结构简单、可靠性高、定位精度高等优点，适用于高精度定位和拉伸等应用场合。
但需要注意的是，在使用过程中要根据具体情况选择适当的步进电机和滚珠丝杠，并加强维护保养，以免因摩擦和磨损导致误差和故障。
直线导轨是借助于电磁作用原理
直线导轨是借助于电磁作用原理，直接将电能转换为直线运动的驱动装置。
低速运动的平稳性在低速运动时，作为运动部件的动导轨易产生爬行，进给运动的爬行，将提高被加工表面的表面粗糙度值，故要求导轨低速运动平稳，不产生爬行，这对于高精度机床尤其重要。
直线导轨工艺性好设计导轨时，要注意到制造、调整和维修方便；力求结构简单、工艺性好及经济性好。
导轨是进给系统的重要环节，是机床的基本结构要素之一，导轨的作用是导向和支承，即支承运动部件并保证其能在外力的作用下准确地沿着规定的方向运动。
数控机床机床的加工精度和寿命在很大程度上决定于机床导轨的质量。
与普通机床导轨相比，数控机床导轨有更高的要求：如高速进给时不振动、摇臂钻床低速进给时不爬行、具有高的灵敏度、能在重载下长期连续地工作、耐磨性高、精度保持性好等。
数控机床机床的加工精度和寿命在很大程度上决定于机床导轨的质量。
滑动导轨具有结构简单、制造方便、接触刚度大等优点。
但传统滑动导轨摩擦阻力大，磨损快，动、静摩擦因数差别大，低速时易产生爬行现象。
与普通机床导轨相比，数控机床导轨有更高的要求：如高速进给时不振动、摇臂钻床低速进给时不爬行、具有高的灵敏度、能在重载下长期连续地工作、耐磨性高、精度保持性好等。
导轨的种类数控机床用导轨按运动轨迹可分为直线运动导轨和圆周运动导轨；按工作性质可分为主运动导轨、进给运动导轨和调整导轨；按受力情况可分为开式导轨和闭式导轨；按接触面摩擦性质，现代数控机床广泛采用的导轨有滚动导轨和滑动导轨塑料滑动导轨。
直线导轨的工作原理以及市场发展前景
直线导轨的工作原理以及市场发展前景
自动化机械已经是当下社会中不可或缺的一种产业了，而直线导轨在自动化行业中正扮演着十分重要的角色，像机床，数控等加工中心等等这些自动化设备中，直线导轨一直都是十分关键的元件，再加上直线导轨在技术上一直都在进步，使得其在自动化设备的使用范围也越来越大，目前，自动化设备显然已经离不开直线导轨了。
直线导轨的工作原理并不复杂，直线导轨的目的是让曲线的运动变为直线运动。
一般来说，直线导轨是利用自身的两个基本元件来达到这个目的的，一个是起到导向作用的固定元件，另一个是主导运动的移动元件。
在这两个基本元件的互相配合下，直线导轨才能很好地发挥工能。
除此之外，直线导轨还能提高机床快速进给的速度。
高精度和高速度一直都是直线导轨的追求，但速度跟精度两者一直都是矛盾的。
一般情况下，速度快的直线导轨的精度普遍是比较低的，相反，精度高的直线导轨，其速度就普遍比较低。
因此，只有提高两者的保持度，才有可能满足高精度高速度的要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
直线导轨驱动原理
直线导轨驱动原理是一种通过利用导轨和传动装置来实现物体在直线上运动的技术。
这种驱动方式常用于机械设备中，特别是在需要定位和精确控制运动的应用中。
直线导轨驱动系统的核心是导轨，它通常由高硬度、高精度的金属材料制成，如钢或铝合金。
导轨上面有一对平行的凹槽或凸槽，可以与导轨上的滚动元件（如滚珠或滑块）相互配合。
这种配合方式可以保证物体在直线上平稳运动，并提供必要的支撑和导向。
传动装置是直线导轨驱动系统的另一个重要组成部分。
它包括电动机、传动机构、传动皮带或丝杠等。
电动机提供动力，传动机构将电动机的旋转运动转换为直线运动，传动皮带或丝杠则将运动传递到滚动元件上，从而实现物体在导轨上的移动。
直线导轨驱动系统的工作原理是，当电动机运转时，传动装置会将电机的旋转运动转换为直线运动。
直线运动由滚动元件在导轨上的运动实现，导轨的凹槽或凸槽与滚珠或滑块的配合使得物体可以沿着导轨的直线轨迹进行精确的定位和移动。
直线导轨驱动系统具有很多优点，如高精度、高刚度、低摩擦、低噪音等。
它可以用于各种需要精确定位和控制移动的场合，如数控机床、自动化生产线、医疗设备等。
此外，直线导轨驱动系统的可靠性较高，具有较长的使用寿命，适用于长时间运行和高频次移动的应用。
总之，直线导轨驱动原理通过利用导轨和传动装置实现物体在直线上运动。
这种驱动方式具有精确性和可靠性高的优点，广泛应用于各种精密定位和控制移动的场合。
