物理电学难题
关于初三物理电学难题
1．在图4所示的电路中，电源电压保持不变。
当电键S 闭合后，只有一个电表的示数发生变化。
若电路中只有一处故障，且只发生在电阻R 或小灯L 上，则（ ）A ．电压表V 的示数发生变化，小灯L 断路B ．电压表V 的示数发生变化，小灯L 短路C ．电流表A 的示数发生变化，电阻R 断路D ．电流表A 的示数发生变化，电阻R 短路2．在图13所示的电路中，电阻R 1为40Ω，滑动变阻器R 2上标有“20Ω 3A ”字样。
现有电压为6V 的电源一个，表盘如图14（a ）、（b ）所示的电流表、电压表各一个，电键一个。
(1)若在AB 间接入电源，CD 间接入电压表，EF 间接入电键。
闭合电键后，滑片在某一位置时，电压表示数为2V 。
求：①通过电阻R 1的电流I 1；②滑片在此位置时，10s 内变阻器R 2消耗的电功W 2。
(2)请选择一个电表，将电源、电键和所选择的电表分别接入AB 、CD 、EF 间。
要求选择合适的电表量程，移动滑片P 的过程中，电路各元件能正常工作，且所选电表指针转动的角度最大。
①应在AB 间接入 ，CD 间接入 ，EF 间接入 。
②所选电表所用的测量范围是 ，请计算出所选电表的示数变化范围。
3．某班同学在做“测定小灯泡电功率”的分组实验中，可选用若干节新干电池作为电源，除滑动变阻器上标的阻值字迹模糊外，器材均完好。
已知小灯泡上标有“3.8V ”字样，且小灯泡的额定功率小于1W 。
⑴甲组同学连接好电路后，闭合电键，观察到电压表的示数为6V 、电流表指针几乎不动。
经检查发现各接线柱连接完好，出现这一现象的原因是_____________。
排除故障后，重新连接电路，实验步骤正确，闭合电键，观察到电流表的示数为0.18A 、电压表示数如图19所示，则可判断所用滑动变阻器上标有“_______Ω 2A ”字样。
⑵乙组同学经讨论解决了精确测出这个小灯泡额定功率的问题。
他们在不改变实验器材的条件下，大家认为可用的电源电压可以是______V ，连接电路闭合电键后，移动变阻器（图14 （a ） （b ）SS 图19 图20图a ）的滑片，当小灯正常发光时，此时电流表示数如图20所示，则小灯泡的额定功率为_____W。
初三物理电学计算难题含答案三道物理挖坑易错题
初三物理电学计算难题含答案三道物理挖坑易错题
题1：一根电线长度为5米，电线两端的电压差为10伏，电流强度为2安。
求这根电线的电阻和功率损耗。
答案：
根据欧姆定律，电阻R等于电压差U除以电流强度I，即R=U/I=10伏/2安=5欧姆。
功率损耗P等于电流强度I的平方乘以电阻R，即P=I^2*R=2安的平方乘以5欧姆=20瓦。
题2：一个电流表的允许电流最大为0.5安，该电流表的内阻为0.2欧姆。
将该电流表接入电路中，电路的总电压为12伏，求该电流表的实测电流和测量误差。
答案：
根据欧姆定律，电流表的实测电流等于电路的总电压除以电路的总电阻，即实测电流=12伏/(电路的总电阻+电流表的内阻)=12伏/(0.2欧姆+0.5欧姆)=12伏/0.7欧姆≈17.14毫安。
测量误差等于实测电流与电流表的允许电流差的绝对值，即测量误差=，实测电流-电流表的允许电流，=，17.14毫安-0.5安，=0.482安
≈482毫安。
题3：一台电视机的功率为100瓦，工作时间为4小时。
如果电视机是通过220伏的电源工作的，求工作期间电视机的电能消耗和电费（假设电费单位是元/千瓦时）。
答案：
电能消耗等于功率P乘以工作时间t，即电能消耗=100瓦乘以4小时
=400瓦时。
将电能消耗转化为千瓦时，即电能消耗=400瓦时/1000=0.4千瓦时。
电费等于电能消耗乘以电费单位，即电费=0.4千瓦时乘以电费单位。
请提供电费单位（元/千瓦时）以便计算具体的电费金额。
初三物理电学计算难题含答案三道物理挖坑易错题
初三物理电学计算难题含答案三道物理挖坑易错题1.题目：一根电阻为2欧的导线，接在电压为10伏的电源两端，流过导线的电流为多少安？解析：根据欧姆定律，电流I=U/R，代入已知值得到I=10/2=5安。
2.题目：在电路中，两个电阻分别为3欧和6欧，串联连接后接在电压为12伏的电源两端，求总电流是多少安？解析：根据欧姆定律，总电流I=U/R，其中R为两个电阻的总和，即3+6=9欧。
代入已知值得到I=12/9=4/3安。
3.题目：一个电阻为4欧的电器连在电压为220伏的电源上工作，求电器的功率是多少瓦？4.题目：一台电视机的功率为100瓦，连在电压为220伏的电源上工作，求电视机的电流是多少安？解析：根据功率公式P=UI，其中U为电压，I为电流，代入已知值得到100=220*I，解方程得到I=100/220=5/11安。
5.题目：一个电阻为8欧的电器连在电压为220伏的电源上工作，如果将电阻调整为16欧，求新的电流是多少安？解析：根据欧姆定律，电流I=U/R，代入已知值得到I=220/8=27.5/1安。
如果将电阻调整为16欧，则新的电流为I=220/16=13.75/1安。
6.题目：一台电视机的功率为75瓦，连在电压为220伏的电源上工作，如果要将功率增加到100瓦，需要将电流调整为多少安？解析：根据功率公式P=UI，其中U为电压，I为电流，代入已知值得到75=220*I，解方程得到I=75/220安。
将功率调整为100瓦，则新的电流为I=100/220安。
7.题目：一个电阻为5欧的导线串联连接在电流为10安的电路中，求导线两端的电压是多少伏？解析：根据欧姆定律，电压U=IR，其中I为电流，R为电阻，代入已知值得到U=10*5=50伏。
8.题目：在电路中，电源电压为6伏，电阻为2欧，串联连接后流过电阻的电流是多少安？解析：根据欧姆定律，电流I=U/R，代入已知值得到I=6/2=3安。
9.题目：一台电视机的功率为50瓦，连在电压为220伏的电源上工作，求电视机的电阻是多少欧？解析：根据功率公式P=UI，其中U为电压，I为电流，代入已知值得到50=220*I，解方程得到I=50/220安。

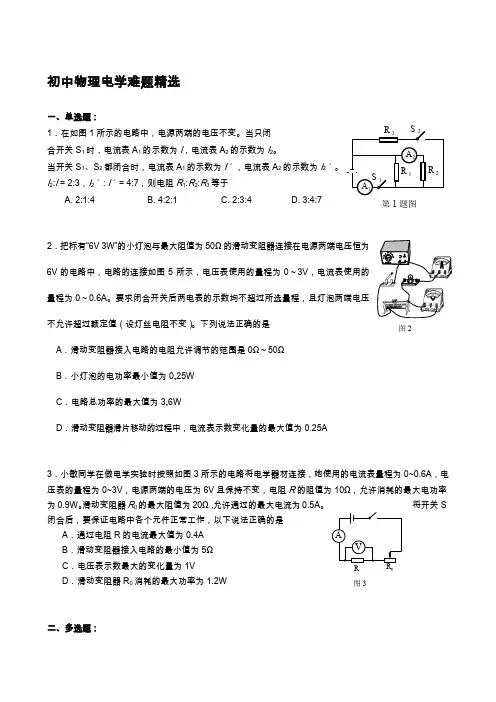

初中物理电学难题精选
初中物理电学难题精选一、单选题：1．在如图1所示的电路中，电源两端的电压不变。
当只闭 合开关S 1时，电流表A 1的示数为I ，电流表A 2的示数为I 2。
当开关S 1、S 2都闭合时，电流表A 1的示数为I ˊ，电流表A 2的示数为I 2ˊ。
I 2:I = 2:3，I 2ˊ: I ˊ= 4:7，则电阻R 1:R 2:R 3等于A. 2:1:4B. 4:2:1C. 2:3:4D. 3:4:72．把标有“6V 3W ”的小灯泡与最大阻值为50Ω的滑动变阻器连接在电源两端电压恒为6V 的电路中，电路的连接如图5所示，电压表使用的量程为0～3V ，电流表使用的量程为0～0.6A 。
要求闭合开关后两电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定值（设灯丝电阻不变）。
下列说法正确的是 A ．滑动变阻器接入电路的电阻允许调节的范围是0Ω～50Ω B ．小灯泡的电功率最小值为0.25W C ．电路总功率的最大值为3.6WD ．滑动变阻器滑片移动的过程中，电流表示数变化量的最大值为0.25A3．小敏同学在做电学实验时按照如图3所示的电路将电学器材连接，她使用的电流表量程为0~0.6A ，电压表的量程为0~3V ，电源两端的电压为6V 且保持不变，电阻R 的阻值为10Ω，允许消耗的最大电功率为0.9W 。
滑动变阻器R 0的最大阻值为20Ω，允许通过的最大电流为0.5A 。
将开关S闭合后，要保证电路中各个元件正常工作，以下说法正确的是A ．通过电阻R 的电流最大值为0.4AB ．滑动变阻器接入电路的最小值为5ΩC ．电压表示数最大的变化量为1VD ．滑动变阻器R 0消耗的最大功率为1.2W二、多选题：图2第1题图R 3R 1R 2S 2 S 1A 1A 2 图7AVR R 0图34．如图4所示，电源两端的电压保持不变，R0为定值电阻。
将滑动变阻器的滑片P置于最左端，闭合开关S。
移动滑动变阻器的滑片P到某一位置，此时滑动变阻器接入电路中的电阻为R1，电压表的示数为U0，电流表的示数为I0；继续移动滑动变阻器的滑片P，使滑动变阻器接入电路中的电阻值减小到R1/3，此时电压表的示数变为U0/2，电流表的示数变为I1。
中考物理电学综合题难题汇总
生活实际类:1、图甲为一款有高、低温两档的家用蒸汽电熨斗,其电路原理如图乙所示,R1、R2为电热丝，其额定电压均为220V．电路的工作原理是：当S1闭合，S2断开时，电熨斗处于低温档；当S1、S2都闭合时,电熨斗处于高温档．正常工作时高温挡的电功率为1980W．（电源电压保持不变,不计电热丝电阻随温度的变化）(1）电熨斗正常工作时,在高温档状态下电路中的总电流是多大?（2）若电热丝R2的电阻为44Ω，则电热丝R1的电阻为多少?（3）若电热丝R2烧毁了,要使电路恢复正常工作，小楠设计了这样一个方案：小楠方案:用两根都是“220V 550W"的电热丝并联替代R2．请你通过计算和分析，对小楠的方案作出评价．2、随着科学技术的发展，电动自行车已成为大众化的一种交通工具，小周和他爸爸在一段平直公路上对家里的电动自行车进行了测试，若电动自行车在行驶过程中消耗的电能有75%转化成机械能，电动机的额定功率是240W，正常工作时电流为5A,求（1）电动机正常工作时电压是多少?(2)小周骑着电动自行车测试时,电动自行车以额定功率在平直公路上行驶，获得了速度V 随时间t 变化的关系图象，如图所示，此过程中电动自行车的牵引力是多大？ （3）若测试中电动自行车一直以额定功率行驶，小周骑着电动自行车匀速经过一段平直公路需要1min ，小周的爸爸骑车时受到的阻力是小周骑车时的1.2倍，小周的爸爸骑车匀速经过同一路段需要多少时间？3、寒冷的冬天,小明给住在农村的奶奶买了一个如图所示的“暖手宝”，铭牌如表1所示， 请回答下列问题: 表1：（1）该“暖手宝"正常工作时通过的电流和电阻各是多少?（2）该“暖手宝”正常工作3分钟产生的热量是多少？（3）小明奶奶家离变电站较远（变电站输出的电压为220V ），输电导线的总电阻为11Ω，当小明在奶奶家断开其它用电器只使用该“暖手宝"时，“暖手宝"消耗的实际功率是多少？（小数后面保留一位小数，不考虑温度对电阻的影响）产品名称 暖手宝 通电储热 5～～8分钟 产品货号 QB32 电源线长 约80cm 额定功率440W 暖手宝直径约200mm额定电压220V4、如表是小明家电热水壶的铭牌．求： (1)电热水壶的电阻．（2)将1kg 水从20℃加热到100℃，水吸收的热量．（3）要放出这些热量,电热水壶正常工作的时间[不计热量损失，c 水=4。
初中物理电学经典难题精选
初中物理电学|经典难题精选一、单选题：1．在如图1所示的电路中，电源两端的电压不变。
当只闭合开关S1时，电流表A1的示数为I，电流表A2的示数为I2。
当开关S1、S2都闭合时，电流表A1的示数为Iˊ，电流表A2的示数为I2ˊ。
I2:I= 2:3，I2ˊ:Iˊ= 4:7，则电阻R1:R2:R3等于（）A.2:1:4B.4:2:1C.2:3:4D.3:4:72．把标有“6V 3W”的小灯泡与最大阻值为50Ω的滑动变阻器连接在电源两端电压恒为6V的电路中，电路的连接如图5所示，电压表使用的量程为0～3V，电流表使用的量程为0～0.6A。
要求闭合开关后两电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定值（设灯丝电阻不变）。
下列说法正确的是（）A．滑动变阻器接入电路的电阻允许调节的范围是0Ω～50ΩB．小灯泡的电功率最小值为0.25WC．电路总功率的最大值为3.6WD．滑动变阻器滑片移动的过程中，电流表示数变化量的最大值为0.25A 3．小敏同学在做电学实验时按照如图3所示的电路将电学器材连接，她使用的电流表量程为0~0.6A，电压表的量程为0~3V，电源两端的电压为6V且保持不变，电阻R的阻值为10Ω，允许消耗的最大电功率为0.9W。
滑动变阻器R0的最大阻值为20Ω，允许通过的最大电流为0.5A。
将开关S闭合后，要保证电路中各个元件正常工作，以下说法正确的是（）A．通过电阻R的电流最大值为0.4AB．滑动变阻器接入电路的最小值为5ΩC．电压表示数最大的变化量为1VD．滑动变阻器R0消耗的最大功率为1.2W答案：1A 2D 3C二、多选题：4．如图4所示，电源两端的电压保持不变，R0为定值电阻。
将滑动变阻器的滑片P置于最左端，闭合开关S。
移动滑动变阻器的滑片P到某一位置，此时滑动变阻器接入电路中的电阻为R1，电压表的示数为U0，电流表的示数为I0；继续移动滑动变阻器的滑片P，使滑动变阻器接入电路中的电阻值减小到R1/3，此时电压表的示数变为U0/2，电流表的示数变为I1。
初中物理电学难题及解析
初中物理电学难题及解析————————————————————————————————作者：————————————————————————————————日期：21．如图25所示电路，电源两端电压保持不变。
当开关S1闭合、S2断开，滑动变阻器的滑片P移到A端时，R3的电功率为P3，电流表的示数为I1；当开关S1断开、S2闭合时，R3的电功率为P3’，电流表的示数为I2。
已知P3:P3’= 9:25，（1）求电流表的示数I1与I2的比值。
（2）当开关S1、S2都断开，滑动变阻器的滑片P在中间某位置C时，变阻器接入电路的电阻为R c，电压表V1的示数为U1，电压表V2的示数为U2，已知U1:U2=3:2，R c的电功率为10Ｗ，这时R3的电功率为P。
通过闭合或断开开关及移动滑动变阻器的滑片，会形成不同的电路，电路消耗的最大功率与电路消耗的最小功率之比为3:1。
求R3的电功率P。
34解:(1)当开关S 1闭合、S 2断开，变阻器的滑片移到B 端时，等效电路如图甲所示；当开关S 1断开、S 2闭合时，等效电路如图乙所示。
25932232133=='R I R I P P 5321=I I （2）当开关S 1、S 2都断开，变阻器的滑片在C 点时，等效电路如图丙所示。
∵2321=U U ∴23113=++C R R R R ∴3R 1+3 R C = 2R ３+2R 12R ３ = R 1+3 R C …………………………①电源两端电压一定，在甲、乙电路中，根据U =IR I 1（R ３+R B ）= I 2（R ３+R 1）3R B = 2R ３+5R 1…………………………②电路消耗功率最大应为开关S 1、S 2都闭合，只有R 3接入。
消耗功率最小应为R 3、R 1、滑动变阻器R B 全部串联接入电路。
∵电路总电压U 一定∴最小最大P P ＝B R R R U R U++13232＝13313=++R R R R B 2R 3 = R 1+R B …………………….……③根据①②③式，可得：R 3＝2R C在丙电路中，电流一定，123==C C R R P P P = 2P C = 2×10Ｗ = 20Ｗ1分 1分 1分1分1分1分1分用其它方法解题，过程结论正确给分。
初中物理电学超难题
初中物理电学超难题初中物理电学超难题可以参考以下题目：1. 一只标有“220V 5A”的电能表，最多可以接“220V 40W”的电灯多少盏．2. 某同学家中的四盏灯突然全部熄灭了，检查保险丝发现并未烧断，用测电笔测试各处电路时，氖管都发光，则故障的原因可能是( )A.灯泡的灯丝断了B.进户火线断了C.零线与火线相碰了D.总开关的熔丝断了3. 下列做法不会发生触电事故的是( )A. 站在绝缘体上，将一只完好的白炽灯用力拆下安装在零线上的电灯B. 将绝缘皮破损的一根火线重新接入火线电路使用C. 将带电金属外壳的电水壶外壳接地D. 将两手分别接触零线和火线4. 某同学在安装家庭电路时，如果不小心使白炽灯座的两根电线相接触，闭合开关后保险丝将会_______；电饭煲、电冰箱等都是有金属外壳的家庭用电器，如果它们的外壳带电，应立即_______，防止触电事故的发生。
5. 在某家庭电路中，接入了规格符合要求的保险丝，当开关一闭合，电灯不亮但保险丝却立即熔断，发生此现象的原因可能是()A. 零线断了B. 火线与灯座接触不良C. 电路中总电流超过保险丝额定电流D. 以上说法都不正确6. 某同学在安装家庭电路时，不小心使白炽灯座的两根电线相接触，闭合开关后保险丝立即就熔断了；接着该同学又用试电笔分别测试两根电线，发现氖管均发光。
于是该同学对零线的检查采取了下列几项措施（）①取下灯泡，换上一只220V、60W的灯泡后，闭合开关，观察灯泡是否发光；②直接接上另两只灯泡，分别观察灯泡是否发光；③检查进户线的零线；④在户外用试电笔进一步检测进户线。
A. ①②B. ②③C. ③④D. ①②③④。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【例一】如图，电路中电源两端电压保持不变，滑动变阻器的最大阻值为R 3
．将滑动变阻
器的滑片P 置于A 端，只闭合开关S 1
时，电压表V 1
的示数为U 1
，电压表V 2
的示数为U 2
；将滑动变阻器的滑片P 置于B 端，仍只闭合开关S 1
时，电压表V 1
的示数为U 1
′，电压表V 2
的示数为U 2
′，R 1
消耗的电功率为0.21W ．已知U 1
﹕U 1
′=7﹕8，U 2
﹕U 2
′=3﹕2，R 2
=9Ω． （1）求R 1
的阻值；
（2）当滑动变阻器的滑片P 置于B 端时，闭合开关S 1
、S 2
、S 3
，求电流表的示数．
【例二】如图所示的电路中，电源两端的电压和灯泡的电阻均保持不变．当只闭合开关S 和S 1
时，灯L 1
正常发光，电流表A 的示数为I 1
，电压表V 1
的示数为U 1
，电压表V 2
的示数为U 2
，电阻R 3
消耗的电功率为P 3
；当只闭合开关S 和S 2
时，电流表A 的示数为I 2
，电压表V 1
的示数为U 1
′，电阻R 4
消耗的电功率为P 4
．已知：3U 1
=2U 2
，U 1
=2U 1
′，P 3
=2W ，P 4
=2.5W ．求： （1）电流I 1
与I 2
的比值；
（2）电阻R 3
与R 4
之比； （3）灯L 1
的额定电功率P 1
；
（4）通过开关的断开或闭合，电路处于不同状态．在电路的各工作状态中，所消耗的最大电功率P max
与最小电功率P min
的比值．
【例三】如下图所示的电路中，电源两端的电压不变．闭合开关S ，当滑动变阻器接入电路
中的电阻为R
A时，电压表示数为6V，电流表示数为I1，电阻R1与滑动变阻器消耗的电功率
之和为P
1；当滑动变阻器接入电路中的电阻为R B时，电压表示数为9V，电流表示数为I2，
电阻R
1与滑动变阻器消耗的电功率之和为P2．已知：P1等于P2，电阻R1与R2之比为1：2．求：
（1）电阻R
A与R B的比值；
（2）电源两端的电压U．
【例四】如图所示，电源两端电压U保持不变。
当开关S1、S2闭合、S3、S4断开时，电路中仅有L
2
灯正常发光，电流表的示数为I1；当开关S1、S3闭合、S2、S4断开时，电路中仅有
L 4灯正常发光，其两端电压为12V，此时L
2
灯消耗的功率为2.4W，电流表的示数为I2；当开
关S
1、S
4
闭合、S
2
、S
3
断开时，电路中仅有L
1
灯正常发光，电流表的示数为I3。
已知U=24V，
L 1、L
2
、L
3
三盏灯的额定电压可能为18V、12V、6V或2.5V 。
以上三种工作电路中电流由大
到小的比值为6:3:2。
不计灯丝电阻随温度的变化，各盏灯工作过程中均不超过其额定电压。
求：
（1）I1与I2的比值；
（2）请通过计算分别确定L
1、L
2
、L
3
灯的额定电压和额定功率值。
S1
L1
L4
L2
L3
S2
S4
S3。
