低压配电设备安装与调试课件
低压电气设备安装与调试操作课件
根据设备要求和现场条件，选择合适的安装位置，确保设备安全、方便使用、便 于维护。
固定方式选择
根据设备重量、尺寸和安装要求，选择合适的固定方式，如支架、膨胀螺丝等， 确保设备牢固稳定。
导线的连接与布线
导线选择
布线要求
根据设备电流、电压、绝缘等级等要 求，选择合适的导线类型和规格。
布线应整齐美观，便于检查和维护； 强弱电应分开布置，避免干扰；导线 应有一定的预留长度，便于调整。
在安装过程中，要严格遵守相关规范和标准，确保设备安装质量。
经验总结与教训吸取
• 在调试过程中，要认真检查设备的各项性能指标，确保设 备正常运行。
经验总结与教训吸取
01
教训吸取
02
在实际工程中，要充分考虑安全因素，采取必要的安全措施，避免发 生安全事故。
03
在安装与调试过程中，要及时发现和解决问题，避免留下隐患。
目的和意义
目的
掌握低压电气设备安装与调试的基本 知识和技能，确保设备正常运行，提 高设备运行效率。
意义
低压电气设备广泛应用于工业、商业 和家庭等领域，正确的安装与调试对 于保障人员安全、设备稳定运行以及 节约能源具有重要意义。
02
低压电气设备基础知识
低压电气设备的定义和分类
总结词
低压电气设备是指在低压电网中用于转换、分配和控制的设备，主要包括断路器、开关柜、变压器、电动机等。
需要根据实际情况进行分析和处理，可以 查阅相关资料、咨询专业技术人员或寻求 技术支持。
调试完成后的验收与记录
对调试结果进行验收，确认设备 性能是否符合要求，并填写验收
报告。
对调试过程中的数据和结果进行 整理和记录，以便后续分析和总
低压电气设备安装与调试操作课件

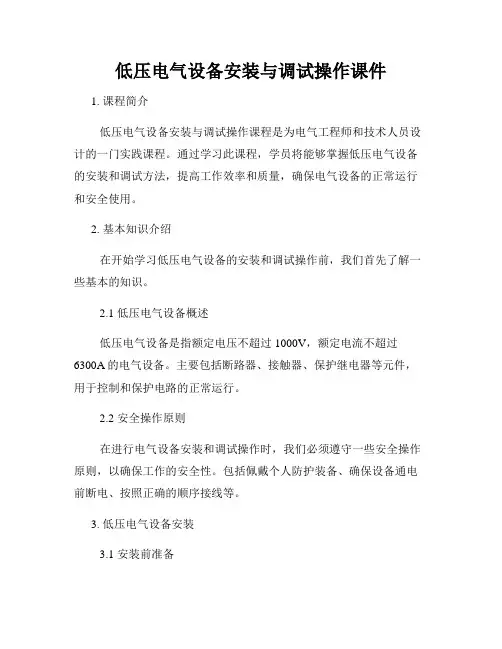

低压电气设备安装与调试操作课件1. 课程简介低压电气设备安装与调试操作课程是为电气工程师和技术人员设计的一门实践课程。
通过学习此课程，学员将能够掌握低压电气设备的安装和调试方法，提高工作效率和质量，确保电气设备的正常运行和安全使用。
2. 基本知识介绍在开始学习低压电气设备的安装和调试操作前，我们首先了解一些基本的知识。
2.1 低压电气设备概述低压电气设备是指额定电压不超过1000V，额定电流不超过6300A的电气设备。
主要包括断路器、接触器、保护继电器等元件，用于控制和保护电路的正常运行。
2.2 安全操作原则在进行电气设备安装和调试操作时，我们必须遵守一些安全操作原则，以确保工作的安全性。
包括佩戴个人防护装备、确保设备通电前断电、按照正确的顺序接线等。
3. 低压电气设备安装3.1 安装前准备在进行低压电气设备的安装前，我们需要进行一些准备工作。
首先，检查设备的外观和配件，确保无损坏现象。
其次，查阅设备的安装图纸和说明书，了解安装要求和步骤。
3.2 安装步骤根据安装图纸和说明书，按照以下步骤进行低压电气设备的安装：a) 安装电气设备底座b) 安装电气元件，如断路器、接触器等c) 连接电缆和导线d) 安装辅助设备，如指示灯、按钮等e) 进行接地和绝缘测试f) 完成设备的机械固定和线缆固定4. 低压电气设备调试4.1 调试前准备在进行低压电气设备的调试前，我们需要进行一些准备工作。
首先，检查设备的接线和连接是否正确。
其次，检查电气设备的参数设置是否符合要求。
4.2 调试步骤根据设备的要求和工艺流程，按照以下步骤进行低压电气设备的调试：a) 通电前检查b) 进行开关操作测试c) 进行保护继电器和断路器的测试d) 测试设备的功能和性能e) 完成设备的调试记录和报告5. 安全注意事项在进行低压电气设备的安装和调试操作时，我们需要注意以下事项：a) 工作人员必须佩戴个人防护装备，如绝缘手套、安全帽等b) 确保设备通电前断电，并进行接地和绝缘测试c) 操作人员必须熟悉设备的操作步骤和安全操作规程d) 注意设备的温度和震动等工作环境因素对设备性能的影响6. 结语低压电气设备的安装与调试操作是一门重要的实践课程，能够提高电气工程师和技术人员的工作效率和质量。
低压柜安装及调试

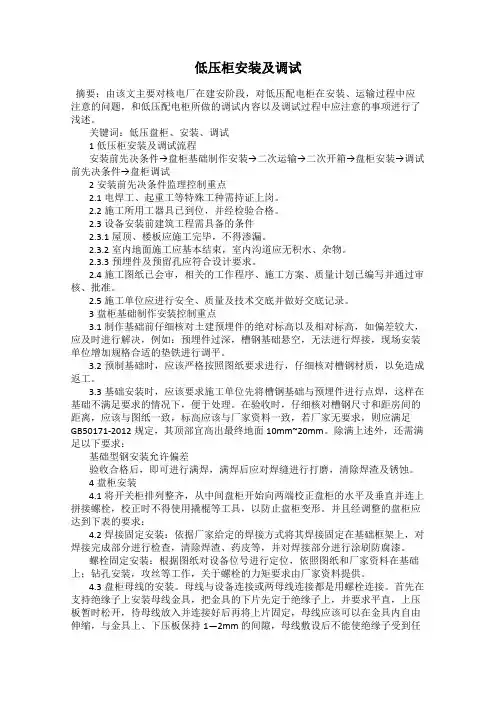

低压柜安装及调试摘要：由该文主要对核电厂在建安阶段，对低压配电柜在安装、运输过程中应注意的问题，和低压配电柜所做的调试内容以及调试过程中应注意的事项进行了浅述。
关键词：低压盘柜、安装、调试1低压柜安装及调试流程安装前先决条件→盘柜基础制作安装→二次运输→二次开箱→盘柜安装→调试前先决条件→盘柜调试2安装前先决条件监理控制重点2.1电焊工、起重工等特殊工种需持证上岗。
2.2施工所用工器具已到位，并经检验合格。
2.3设备安装前建筑工程需具备的条件2.3.1屋顶、楼板应施工完毕，不得渗漏。
2.3.2室内地面施工应基本结束，室内沟道应无积水、杂物。
2.3.3预埋件及预留孔应符合设计要求。
2.4施工图纸已会审，相关的工作程序、施工方案、质量计划已编写并通过审核、批准。
2.5施工单位应进行安全、质量及技术交底并做好交底记录。
3盘柜基础制作安装控制重点3.1制作基础前仔细核对土建预埋件的绝对标高以及相对标高，如偏差较大，应及时进行解决，例如：预埋件过深，槽钢基础悬空，无法进行焊接，现场安装单位增加规格合适的垫铁进行调平。
3.2预制基础时，应该严格按照图纸要求进行，仔细核对槽钢材质，以免造成返工。
3.3基础安装时，应该要求施工单位先将槽钢基础与预埋件进行点焊，这样在基础不满足要求的情况下，便于处理。
在验收时，仔细核对槽钢尺寸和距房间的距离，应该与图纸一致，标高应该与厂家资料一致，若厂家无要求，则应满足GB50171-2012规定，其顶部宜高出最终地面10mm~20mm。
除满上述外，还需满足以下要求：基础型钢安装允许偏差验收合格后，即可进行满焊，满焊后应对焊缝进行打磨，清除焊渣及锈蚀。
4盘柜安装4.1将开关柜排列整齐，从中间盘柜开始向两端校正盘柜的水平及垂直并连上拼接螺栓，校正时不得使用撬棍等工具，以防止盘柜变形。
并且经调整的盘柜应达到下表的要求：4.2焊接固定安装：依据厂家给定的焊接方式将其焊接固定在基础框架上，对焊接完成部分进行检查，清除焊渣、药皮等，并对焊接部分进行涂刷防腐漆。
低压配电设备培训资料课件
低压配电设备的种类与功能
断路器
保护电路免受过载和短路的损害。
电能仪表
测量和记录用电量，帮助管理能源消耗。
电控开关
控制电路的通断，实现自动化控制。
接触器
控制高负载设备的启动和停止。
低压配电系统设计要点
1 负荷计算
2 导线选择
3 保护装置设置
根据用电设备的负荷需求， 计算合适的功率容量。
根据电流大小和线路长度， 选择适当规格的导线。
合理选择断路器、保险丝 等保护装置，确保电路安 全。
低压配电设备的安装与调试
1
设备安装
按照安装手册或专业要求，正确安装设
电路接通
2
备并进行连接。
检查电路连接，进行初步调试，确保设
备正常运行。
3
参数设置
根据实际需求，进行设备参数设置和调 整，以满足特定要求。
低压配电设备的维护与故障排除
定期维护
定期检查设备状态，清洁和紧固 连接，确保正常运行。
低压配电设备培训资料பைடு நூலகம்件
这份课件将帮助您了解低压配电设备的基本知识，包括设备概述、电工基础、 种类与功能、系统设计要点、安装与调试，以及维护与故障排除。
低压配电设备概述
了解低压配电设备的定义、作用和应用领域。探索其在家庭、商业和工业环 境中的重要性。
电工基础知识
掌握电流、电压、功率等基本概念。了解电路原理和常见的电工安全措施。
故障排除
分析设备故障原因，采取适当措 施排除故障，并进行维修。
安全意识
加强安全意识，正确使用设备， 并做好防范措施，减少事故风险。
《MNS低压开关柜》课件
02 面板
设有操作孔、仪表盘、指示灯等，方便操作与监 控。
03 门板
设有观察窗，便于观察柜内元件状态。
MNS低压开关柜的主要元件
断路器
用于切断或接通电路，具有过载、短路等 保护功能。
热继电器
用于电动机的过载保护。
接触器
用于远距离控制电动机的启动和停止。
它采用模块化设计，可以根据实际需求进行灵活配置， 具有结构紧凑、操作方便、安全可靠等特点。
MNS低压开关柜的特点
模块化设计
MNS低压开关柜采用 模块化设计，方便安 装、调试和维护，同 时可以根据实际需求 进行灵活配置。
高可靠性
MNS低压开关柜具有 较高的可靠性，能够 保证电力系统的稳定 运行，减少故障率。
断、自适应控制等功能。
模块化
为了便于生产和维护，MNS低压 开关柜将趋向于采用模块化设计， 使得各个模块能够灵活组合，满足 不同需求。
环保节能
随着环保意识的提高，MNS低压开 关柜将采用环保材料和节能技术， 降低能耗和减少对环境的影响。
MNS低压开关柜的市场前景展望
市场需求持续增长
新兴市场的机遇
随着经济的发展和工业化进程的加速 ，MNS低压开关柜的市场需求将持续 增长，尤其在电力、制造业、基础设 施建设等领域。
智能化
MNS低压开关柜具备 智能化功能，可以通 过通讯接口实现远程 监控和操作，提高管 理效率。
节能环保
MNS低压开关柜采用 高效节能的器件和设 计，能够降低能耗和 减少对环境的影响。
MNS低压开关柜的应用场景
01 电力系统
MNS低压开关柜广泛应用于电力系统的配电环节 ，作为配电变压器低压侧的进线柜、出线柜和联 络柜等。
《低压配电基础知识》课件
电源开关
用于控制电路的开关，以便调整电路的供电状态。
保险丝
熔断器
在电路过载时会熔断，起到保护电器设备的作用。 当电路过载时，会自动跳闸切断电路，起到保 护电器设备的作用。
配电环节
1
进线
将来自变压器的电能引入低压配电箱。
支路
2
从低压配电箱出发，将电能分配到各
个电路。
3
漏电保护
使用漏电断路器等设备，保护人身和
过载保护
4
设备安全。
通过保险丝、熔断器或熔断开关等设 备，防止电路过载。
安装与维护
1 配电箱的安装
2 电源开关与保险丝的更换
安装时需要遵循相关电气安全规范和标准。
定期检查和更换损坏或老化的电源开关和 保险丝。
3 检查配线的质量
4 定期进行维护
定期检查配线的绝缘和接线端子是否正常。
定期对低压配电载或漏电
怎么办？
及时断开过载电源，检 查和修复故障。
2 配线老化如何处理？ 3 安装时需要注意哪
些问题？
定期更换老化的配线， 并进行绝缘测试。
确保符合相关安全规范， 遵循正确的安装步骤。
结语
了解和掌握低压配电的基础知识对于安全使用电力和应对电路故障至关重要。
为什么需要低压配电？
低压配电具有安全可靠、经济高效、操作简单的特点，可以满足居民、商业、工业等各个领域的用电需 求。
低压配电的应用场景
住宅小区
为小区内的居民提供稳定可靠的电力供应。
商业中心
满足商业中心内各种业态的用电需求。
工业厂房
为工业生产提供各类电力设备的供电。
组件
低压配电箱
用于接受变压器输出的电能并分配到各个电路。
论述电气工程中低压配电系统的安装与调试
论述电气工程中低压配电系统的安装与调试摘要：近些年来，随着我国科技水平的进步，我国的电气行业也在快速发展，电气设备在各行各业中的使用越来越广泛，尤其是在建筑领域中，电气系统的安装与调试对建筑工程的质量都直接的影响，所以做好低压配电系统的安装调试工作是非常重要的。
关键词：电气工程；低压配电系统；安装；调试当前，低压配电系统的运行安全普遍得到重视，而系统安装及调试是重要工序，且整个操作的技术性较强，任何一个环节出现问题都会影响到系统安装及调试质量，更对系统后期运行产生一定影响。
为此，需要在低压配电系统安装中明确相关原则，充分认识到低压配电系统的重要性，规范、严谨的开展系统调试，这样才能使低压配电系统安装及调试更加规范、合理，满足电气工程建设要求。
一、低压配电系统简介低压配电系统主要由高压配电线路，配电变压器和低压配电线路等组成，各个部分的低压配电系统对于整个配电系统起到不同的作用。
例如，低压断路器不仅可以起到手动开关的作用，而且还可以随时接收信号，在发生故障的电路中及时切断线路，保护整个电路也可以更有效合理的分配电力。
同时电机功率通常不高，配电功能不易运行损耗，可以充分保护低压供电系统。
可以看出，低压配电系统能够为整个建筑电气工程的稳定提供一个非常有效的保护。
因此，必须严格按照规定对低压配电系统进行安装调试，以提高电气施工质量。
二、建筑电气工程低压配电系统安装2.1低压配电系统安装要求首先，在进行安装前，需要优化设计施工图纸，施工人员需要审阅图纸，对图纸仔细审核，防止图纸出现遗漏，使安装的严谨性提高。
鉴于电气设备安装涉及到的环节及线路多，需要细化开展每一个施工工序，明确各个环节间的联系，从而使各个环节操作得到优化。
2.2低压配电系统安装原则为了使低压配电系统安装更加规范、科学，需要严格遵循特定的安装原则。
首先，国家对低压配电系统安装有着明确的安装标准，需严格遵守的同时依据安装工程实际情况进行优化。
其次，需要在安装过程中全面了解电压情况，从而选择最适合的安装方法，通常电压都是三相四线式的，常规的带电导体均能够满足设备使用要求。
《低压电气设备》课件
低压电气设备的运行与维护
05
低压电气设备的运行管理
运行前检查：检查设备是否正常，是否有异常情况 运行中监控：监控设备运行情况，及时发现和处理异常情况 运行后维护：定期对设备进行维护，确保设备正常运行 故障处理：及时处理设备故障，确保设备正常运行
低压电气设备的维护保养
定期检查：检查设备外观、接线、绝缘等 是否正常
故障原因：设备老化、操作不当、环境 因素等
故障检测：使用检测仪器，如万用表、 示波器等
故障排除：根据检测结果，采取相应 措施，如更换损坏部件、调整参数等
预防措施：定期检查、维护设备，提高 设备可靠性
故障处理：记录故障情况，总结经验教 训，提高故障处理能力
低压电气设备的预防性维护
定期检查：检查设备外观、接线、绝缘等是否正常 定期清洁：清洁设备表面、内部灰尘、污垢等 定期润滑：对需要润滑的部位进行润滑，保持设备运行顺畅 定期测试：对设备进行绝缘测试、接地测试等，确保设备安全运行
更换配件：定期检查和更换老化、损坏的 配件
清洁保养：定期清洁设备表面、内部灰尘 和污垢
安全操作：严格按照操作规程进行操作， 确保设备安全运行
润滑保养：定期对设备进行润滑，保持良 好的运行状态
记录维护：记录设备的维护保养情况，便 于日后查询和分析
低压电气设备的故障诊断与排除
故障类型：短路、过载、漏电等
提高生活质量：低压电气设备在日常生活中起着重要的作用，可以提高生活质量，方便人 们的生活。
低压电气设备的组成
03
低压电气主接线
主接线方式：单母线、双母线、三母线等 主接线元件：断路器、隔离开关、电流互感器、电压互感器等 主接线功能：控制、保护、测量、信号等 主接线设计原则：可靠性、经济性、灵活性等
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
低压配电设备安装与调试课件
低压配电设备安装与调试课件是为了培训和指导工程技术人员正确安装和调试
低压配电设备的一套教学材料。
本文将详细介绍低压配电设备安装与调试的主要内容和步骤。
首先，在低压配电设备安装过程中，需要确保设备所处的环境符合相关规定。
同时，要进行必要的安全措施，如穿戴适当的防护用具，避免触电等意外事故发生。
其次，进行线路的布置和连接。
根据设备的布置和要求，合理规划线缆的走向
和连接方式。
在使用线缆之前，要检查线缆的质量和绝缘性能，确保线缆无损坏，以免影响设备的正常运行。
接下来，进行设备的固定和安装。
根据设备的类型和要求，采用适当的方法将
设备固定在相应的位置。
同时，要进行必要的调整和校准，确保设备的稳固性和安全性。
安装完成后，就需要进行设备的调试工作。
调试过程主要包括设备的运行测试、功能测试和安全性检查。
通过运行测试，可以检验设备的电气性能和工作状态是否正常。
功能测试则是验证设备是否能够按照设计要求正常工作。
安全性检查非常重要，要确保设备在运行过程中不会出现安全隐患。
最后，根据调试结果进行必要的调整和优化。
如果发现设备存在问题或不符合
要求，需要进行相应的改善和调整，直到设备能够正常工作。
总之，低压配电设备安装与调试课件涵盖了设备安装的各个方面，包括环境准备、线路布置和连接、设备固定与安装、设备调试及优化等内容。
通过学习和掌握这些知识，可以提高工程技术人员的实际操作能力和工作效率。
