电缆防水接头
螺牙规格
Ｄ３ Thread M10*1.5 M12*1.5 M12*1.5 M16*1.5 M16*1.5 M18*1.5 M20*1.5 M20*1.5 M25*1.5 M32*1.5 M36*1.5 M40*1.5 M50*1.5 M63*1.5 M12*1.5 M12*1.5 M16*1.5 M16*1.5 M18*1.5 M20*1.5 M25*1.5
灰白色 White MGB16-H2-04G MGB20-H2-06G MGB25-H2-09G PGB9-H2-04G PGB13.5-H2-06G PGB21-H2-09G
螺牙规格 Thread
适用电 缆外径 CableRange
螺纹外径 Thread
O.D. D1
M16*1.5
3-4.1
16
M20*1.5
MGB36-25B
* MGB40-32B * MGB50-40B * MGB63-46B
MGB12SL-06B
MGB12L-07B
MGB16SL-08B
MGB16L-10B
MGB18L-10B
MGB20L-14B
MGB25L-18B
灰白色 White MGB10S-06G MGB12S-06G MGB12-07G MGB16S-08G MGB16-10G MGB18-10G MGB20S-12G MGB20-14G MGB25-18G MGB32-25G MGB36-25G MGB40-32G MGB50-40G MGB63-46G MGB12SL-06G MGB12L-07G MGB16SL-08G MGB16L-10G MGB18L-10G MGB20L-14G MGB25L-18G
Thread:Metric Material:A.C.E.F made of Rohs approved NYLON66,B.D made of EPDM Certificate:UL(Nylon66),CE, ROHS Fireproof:UL94V-2。 Operate temperature:-40°C to 100°C。 Protect class:IP68。 Color:light gray(RAL7035),black(RAL9005)
* 常规备货品及＆可定制成品有ＵＬ认证
Common product with stock
型号 Item No.
黑色 Black
MGB10-06B
* MGB12S-06B
MGB12-07B
* MGB16S-08B * MGB16-10B * MGB18-10B * MGB20S-12B * MGB20-14B * MGB25-18B * MGB32-25B
螺纹长度 Thread Length
L1 15 15 15 8.2 10 12
板手 Spanner
size A&F 22/22 27/27 33/33 22/19 27/24 33/27
包装 Std.Pkg
pcs
50PCS
41/42
12
45/42
20PCS
15
50/52
15
62/62
10PCS
18
75/65
15
18/15
15
18/19
15
22/19
50PCS
15
22/22
15
24/22
15
27/27
15
33/33
孔数样式 Hole
number type
２孔
型号 Item No
黑色 Black MGB16-H2-04B MGB20-H2-06B MGB25-H2-09B PGB9-H2-04B PGB13.5-H2-06B PGB21-H2-09B
4.3-6.1
20
M25*1.5
6.4-8.7
25
PG9
3-4.1
15.2
PG13.5
4.3-6.1
20.4
PG21
6.4-8.7
28.3
机板开孔 Panel
Mounting Hole
16-16.3 20-20.3 25-25.3 15.2-15.8 20.4-20.7 28.3-28.7
D
迫紧头 SealingNut
F
螺牙规格:公制螺牙(Metric)。 产品材质:A.C.E.F部位均采用环保尼龙66原料制成.B.D采用耐老化橡胶材质。 产品认证: CE,ROHS,UL:E348185 UL尼龙原料 防火等级:UL94V-2。 工作温度:静态-40°C至100°C 防护等级:在规定的卡口范围内,并使用防水垫片及夹紧圈旋紧迫紧头,达到IP68。 颜色种类:浅灰色(RAL7035)、黑色(RAL9005)。 产品特性:夹紧爪与夹紧圈一体成型之设计,配合防松迫紧头装配省时便利,夹紧电缆范围 大,固定电缆抗拉力超强, 气密性更完美,可沉于水下持续防水、水上防尘、户 外耐老化UV过1000小时，耐化学物质与一般溶剂。 使用方法:先将本体穿于机板,再以螺母扭紧固定,线缆穿过迫紧头,扭紧迫紧头将其固定。 更多选择:可根据用户要求订制不同的夹紧圈孔径。
RCCN
RCCN 日成MGB型公制电缆防水接头 MGB Nylon Cable Gland
E348185
MGB Nylon Cable Gland
D1
日 成 M G B 型 公 制 电 缆 防 水
垫片 Washer
B
L1
本体 Body
C
夹紧爪 ClAG
E
夹紧圈 Seal
带L为长螺纹型
单位／Ｕｎｉｔ：ｍｍ
螺纹长度 Thread Length
L1
板手 Spanner
size A&F
包装 Std.Pkg
pcs
8.5
15/13
100PCS
8.5
18/15
8.5
18/19
8.5
22/19
10
22/22
50PCS
10
24/22
11
27/24
11
27/27
11.5
33/33
15
机板开孔 Panel
Mounting Hole
10-10.3 12-12.3 12-12.3 16-16.3 16-16.3 18-18.3 20-20.3 20-20.3 25-25.3 32-32.3 36-36.3 40-40.3 50-50.3 63-63.3 12-12.3 12-12.3 16-16.3 16-16.3 18-18.3 20-20.3 25-25.3
适用电 缆外径
CableRange
2-6 2-6 3-8 3-8 4-10 5-10 5-12.5 8.5-14 12.5-18 17-25 17-25 23-32 30-41 35-46 2-6 3-8 3-8 4-10 5-10 8.5-14 12.5-18
螺纹外径 Thread
O.D. D1
10 12 12 16 16 18 20 20 25 32 36 40 50 63 12 12 16 16 18 20 25

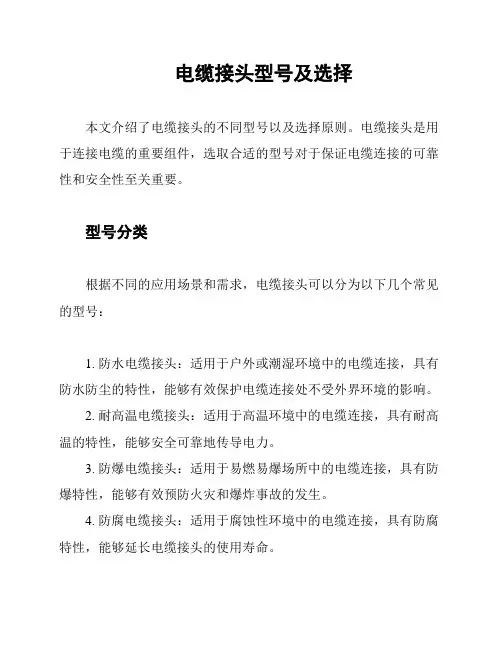

电缆接头型号及选择
电缆接头型号及选择
本文介绍了电缆接头的不同型号以及选择原则。
电缆接头是用于连接电缆的重要组件，选取合适的型号对于保证电缆连接的可靠性和安全性至关重要。
型号分类
根据不同的应用场景和需求，电缆接头可以分为以下几个常见的型号：
1. 防水电缆接头：适用于户外或潮湿环境中的电缆连接，具有防水防尘的特性，能够有效保护电缆连接处不受外界环境的影响。
2. 耐高温电缆接头：适用于高温环境中的电缆连接，具有耐高温的特性，能够安全可靠地传导电力。
3. 防爆电缆接头：适用于易燃易爆场所中的电缆连接，具有防爆特性，能够有效预防火灾和爆炸事故的发生。
4. 防腐电缆接头：适用于腐蚀性环境中的电缆连接，具有防腐特性，能够延长电缆接头的使用寿命。
选择原则
在选择电缆接头时，应根据具体的情况和要求进行考虑。
以下是一些选择原则供参考：
1. 电缆类型：不同的电缆类型需要匹配不同的接头型号，确保连接的兼容性和适配性。
2. 额定电压和电流：根据电缆的额定电压和电流选择接头，确保电缆连接可以承受所需的电力传输。
3. 环境要求：根据使用环境的特点选择防水、耐高温、防爆或防腐等特殊型号的接头。
4. 可靠性和安全性：选择具有可靠性和安全性认证的品牌和型号，确保连接的稳定性和安全性。
综上所述，选择合适的电缆接头型号需要综合考虑电缆类型、额定电压和电流、使用环境以及可靠性和安全性等因素。
正确选择电缆接头可以保证电缆连接的可靠性和安全性，避免故障和事故的发生。
> Note: 以上文档内容仅供参考，具体选择应根据实际情况和专业意见进行决策。
电缆防水接头使用方法
电缆防水接头使用方法
1.准备工作：将准备好的电缆切断，剥去绝缘层，将电缆的导体清洁干净。
2. 安装接头：将电缆插入接头内，对准导体，旋紧螺母。
3. 确认接头安装：用万用表确认接头是否安装牢固，并测试电缆是否能正常传输电力信号。
4. 防水处理：用专门的防水胶带或胶水将接头和电缆缠绕好，确保接头完全防水。
5. 固定接头：用束线带将接头和电缆固定起来，避免接头的松动和移动。
6. 测试接头：在结束整个安装过程后，再次测试接头是否能正常传输电力信号，确保接头的质量。
注意事项：
1. 在安装接头时，一定要确保电缆连接正确，导体之间不能接触，避免电缆短路。
2. 电缆防水接头尽量安装在干燥、通风的地方，避免接头被水泡。
3. 在使用防水胶带或胶水时，要确保接头和电缆表面干燥，否则会影响接头的防水效果。
4. 安装前一定要认真阅读接头的使用说明和安装步骤，保证安装正确。
- 1 -。
防水接头,M12防水接头,防水插头,M12防水插头
1、防水接头定义防水接头，顾名思义，就是可以应用到带水的环境当中，提供安全可靠的连接器接头。
例如：LED路灯、灯塔、游船、工业设备、洒水车等等，都需要用到防水连接器。
目前，市场上防水连接器的品牌与种类很多，但真正意义上，具备过硬的密封性能，安全可靠的质量的防水连接器，市场上还是比较少。
2、电缆防水接头结构3、防水接头参数及型号4、电缆防水接头参数5防水接头技术参数防护等级：在规定的卡口范围内，并使用O型密封圈旋转迫紧头，达到IP65.产品特性：夹紧爪与密封件特殊设计，配合迫紧头装配省时便利，夹紧电缆范围大，抗拉力强、可防水、防灰尘、防盐、防酸碱、油等一般油脂。
螺纹规格：公制，德制6、防水接头的使用方法塑料电缆防水接头是电缆的配套用品，主要用在配电箱，配电柜上面。
接头可将电缆锁紧，另一端可接入设备箱体上面，也可以根据选用螺纹接入进出口为内螺纹的电动设备上。
一般机械控制箱，配电盘，机器等电线电缆固定用,能有效夹紧电缆并达到防水目的。
7、防水接头防水标准判断防水接头密封性能判断标准目前，对于防水连接器防水性能的主要评定标准是依据ip防水等级标准。
看防水接头防水性能如何，主要看IPXX的后面两位数字XX，第一位X是从0到6，最高等级为6；第2位数字是从0到8，最高等级为8；因此防水接头的最高防水等级为IP68。
对固体物的防护等级（第一个X）0：没有保护1：防止50mm以上的固体侵入,相当于一只手的长度；2：防止12.5mm的固体侵入；相当于一个手指的长度；3：防止2.5mm进入侵入。
相当于一根线或工具；4：防止物体大于1.0mm的固体进入，相当于一根线或剥皮线；5：防止粉尘充分进入造成损害；6：完全防止粉尘进入水的防护等级（第二个X表示）0：不防水1：防止水滴2：当外壳倾斜到15度时，水滴滴入到外壳无影响3：水或雨水从60度角落到外壳上无影响4：液体由任何方向泼到外壳没有伤害影响5：用水冲洗无任何伤害6：防止强有力的喷射水，可用于船舱内的环境7：可于短时间内耐浸水8：于一定压力下持续浸水8、防水接头适用范围目前主要用于户外灯箱、建筑机械、钢铁生产设备、电力设备、矿山机械、轮船机械、汽车设备、生产自动设备、温度变送器、液压机床、传感器、电磁阀、仪器仪表、压力变送器等等。
电缆防水接头国标
电缆防水接头国标
防水接头在电力系统中经常用到，是连接器件的一种。
根据国标规定，防水接头的标准包括环境温度范围、电缆终端和接头的布置等。
其中，环境温度范围为静态-40度到+120度，短时间可达+150度。
此外，GB/T12527-2008《低压配电设计规范》第5.2条规定，设计电缆终端、接头的布置，应满足安装维修所需的间距，并应符合电缆允许弯曲半径的伸缩节配置的要求。
同时，电线接头也有国标规定。
例如，国标GB5030-2002规定，BV互绞、室外、高温且潮湿的室内，搭接面需要搪锡；干燥的室内则不需搪锡。
所有接头相互缠绕必须在五圈以上，以保证连接紧密，并应由专业电工完成。
另外，防水接头也有型号之分，例如PG型和MG型。
PG是德制牙规，MG是公制牙规。
请注意，不同型号的防水接头，其标准参数可能存在差异。
因此，在具体选用和使用防水接头时，建议参照相关产品说明或咨询专业技术人员。
低压电缆接头防水做法
低压电缆接头防水做法
低压电缆接头防水的做法主要有以下几种：
1. 使用防水胶带：将低压电缆接头包裹在防水胶带中，确保接头处完全被覆盖。
2. 应用防水配件：使用专门设计的防水配件，可以将电缆接头与连接器紧密密封，防止水分渗入。
3. 进行抗水处理：使用防水涂料或胶水涂抹在接头处，形成防水层，阻止水分渗入。
4. 进行密封：使用专门的密封胶，在接头周围进行密封处理，防止水分渗入。
5. 使用防水接线盒：将低压电缆接头放入防水接线盒中，确保整个接头都被包裹在防水盒内。
无论采用哪种方法，都需要确保防水处理的牢固性和有效性，以免引起电气故障或安全隐患。
在进行防水处理之前，还需注意检查电缆和接头的质量以及环境条件，确保使用合适的防水材料和方法。
电缆防水接头标准
电缆防水接头标准一、接头材料电缆防水接头的材料应具有良好的绝缘性能、耐腐蚀性能和机械强度。
常用的材料包括工程塑料、橡胶和金属等。
接头内部的导体应采用导电性能优良的材料，如铜或铝合金。
二、结构设计电缆防水接头的结构设计应考虑到电气连接、机械固定和防水密封的需要。
接头应具有足够的机械强度和稳定性，能够承受各种环境和操作条件下的应力。
同时，接头应易于安装和拆卸，方便维护和修理。
三、电气性能电缆防水接头的电气性能应符合相关标准和规范的要求，包括耐压等级、电阻值、介质损耗等。
接头的电气性能应保持稳定，不受环境和使用条件的影响。
四、防水性能电缆防水接头的防水性能是其主要特点之一。
接头应具有良好的密封性能，能够有效防止水和其他液体渗入。
防水性能应满足相关标准和规范的要求，并且在使用寿命内保持稳定。
五、环境适应性电缆防水接头应能够在各种环境和气候条件下正常工作，包括高温、低温、潮湿、盐雾、紫外线等。
接头应具有足够的耐候性和稳定性，能够保持其性能不受环境影响。
六、机械强度电缆防水接头应具有足够的机械强度，能够承受各种外力和振动的影响。
接头的机械强度应经过严格测试和验证，以确保其在各种操作和使用条件下的稳定性。
七、安全性电缆防水接头应符合相关安全标准和规范的要求，具备安全保护功能。
例如，接头的外壳应具有足够的机械强度和绝缘性能，能够防止意外触电和短路等事故的发生。
八、互换性和标准化电缆防水接头应具备互换性，即不同制造商生产的符合标准的接头应能够相互替换使用。
标准化是实现互换性的基础，因此，接头的设计和制造应遵循相关标准和规范的要求。
标准化还有助于提高生产效率、降低成本和维护方便性。
电缆防水接头安全操作及保养规程
电缆防水接头安全操作及保养规程随着电力行业的快速发展，电缆防水接头的应用越来越广泛。
为了保证电缆的正常运行和延长电缆的使用寿命，需要我们在操作时要特别注意安全问题，并且定期进行保养和检修。
本文将介绍电缆防水接头的安全操作和保养规程。
安全操作1. 工作前准备在进行操作前，需要保证工作场所的安全环境，切断电源并施加有效地绝缘措施。
操作人员需要佩戴符合安全要求的防护用品，并确保工具和设备的正常。
2. 拆卸工作在拆卸接头时，需要先依次解开每一道防水层，直至最里面那道层。
需要使用专用工具，不能使用非专业工具破坏防水层。
在拆卸时要努力避免接头的受损，避免揉捏接头。
3. 清理工作在拆卸后，接头的外观应该清理干净。
清理时注意不要损坏防水层，并注意防止尘土和杂质挂在防水层上。
4. 接头的处理在处理接头时要注意保护好内部电缆的绝缘层，并确保在处理时不要伤害到电缆。
对于被损坏的绝缘层需要及时给予维修和保护。
5. 组装过程在组装时需要依照操作手册中的规范进行操作，不能错位或过度紧固部件。
在安装时要注意安装的方向应正确。
组装时需要采用专用工具进行操作，不可以使用其他非专业的工具。
6. 防水层的安装在接头组装完成后，需要重新组装防水层，确保其紧密贴合并完全密封。
注意不可有尘土和杂质混入其中。
在安装防水层时需要导线处被包覆防水胶，并在接头层间处施加导电接触涂剂来降低接触电阻。
保养规程为了保证电缆的正常运行和延长电缆的使用寿命，需要定期给电缆进行检查和保养。
1. 定期检查定期对电缆进行检查，注意是否有拿皱，松动和开裂等情况。
若发现有问题，需要及时修复。
2. 维护和替换在电缆使用过程中，需注意周围环境类因素对电缆的影响。
如果有严重的雨、雪、冰冻天气等情况，应及时组织维护及替换受影响的电缆。
3. 清污长期使用的电缆会积累很多污垢，需要进行清理。
在清理时应该用干净的棉布，不能使用带有腐蚀性的化学溶液和研磨材料。
4. 防护措施要加强场地内环境的治理，尽可能避免电缆被污染或机械伤害。
防水电缆接头型号
防水电缆接头型号一、引言防水电缆接头是一种用于连接电缆的设备，其主要功能是防止电缆连接处的电气信号受到环境湿度、水分等因素的影响。
在一些需要在潮湿或水淋条件下工作的场合，防水电缆接头起到了至关重要的作用。
本文将介绍几种常见的防水电缆接头型号。
二、型号分类1. SF型防水电缆接头SF型防水电缆接头是一种较为常见的型号，它采用可靠的橡胶密封件和特殊的接触件结构，能够有效地防止水分渗入接头。
SF型防水电缆接头具有安装简便、密封性好等特点，广泛应用于工厂、码头、矿山等潮湿环境下的电缆连接。
2. IP68型防水电缆接头IP68型防水电缆接头是一种具有更好防水性能的型号。
它采用了特殊的防水结构和材料，能够在更为恶劣的环境中保持接头内部的干燥。
IP68型防水电缆接头广泛应用于室外工程、水下电缆连接等场合。
3. HN型防水电缆接头HN型防水电缆接头是一种专用型号，主要用于海底电缆连接。
由于海水中含有大量的盐分和杂质，对电缆接头的防水性能提出了更高的要求。
HN型防水电缆接头采用了特殊的防水材料和密封结构，能够有效地防止海水的侵蚀，保证接头的正常工作。
4. GYF型防水电缆接头GYF型防水电缆接头是一种应用于通信领域的型号。
它采用了高品质的防水材料和结构，能够在潮湿环境中提供可靠的电缆连接。
GYF型防水电缆接头具有耐高温、耐老化等特点，适用于室外通信线路、广播电视等领域。
三、选择注意事项在选择防水电缆接头型号时，需要注意以下几点：1.确定需要防水的具体环境和条件，选择适合的防水等级。
根据不同的工作场合，可选择IP68级别或更高级别的防水电缆接头。
2.确保接头材料具有良好的耐水性和密封性，能够有效地防止水分渗入。
3.对于特殊环境下的应用，如海底、高温、低温等，需选择对应的专用型号，以确保电缆接头的可靠性和稳定性。
4.在购买前咨询专业人员，根据实际需求和使用条件选择合适的型号和尺寸。
四、总结防水电缆接头型号的选择对于工业和通信领域的电缆连接至关重要。
电缆防水接头安装方法
电缆防水接头安装方法电缆防水接头是为了保护电缆连接处的防水性能而设计的一种装置。
正确安装电缆防水接头可以有效地防止电缆接头受潮、漏电等问题的发生，保障电气设备的安全运行。
下面是电缆防水接头的安装方法：1.准备工作：首先，确认所需安装的电缆防水接头的规格和型号，确保与电缆的规格相匹配。
根据实际需要选择合适的材料及工具，如电缆剥皮刀、绝缘胶带、防水胶、扳手等。
2.剥皮：使用电缆剥皮刀将电缆外皮剥离，露出内部的绝缘层和金属导体。
确保剥离的长度符合接头的要求。
3.清洁：用清洁剂或纯净水清洗电缆绝缘层的表面，确保表面干净无油污和杂质。
4.处理绝缘层：用绝缘胶带将电缆绝缘层进行包裹，预留出足够的长度。
5.安装接头：将电缆防水接头套在电缆的绝缘层上，并轻轻握住接头，确保接头与电缆对齐。
6.固定接头：用扳手适当旋紧电缆防水接头上的螺纹部分，确保接头牢固固定在电缆上。
7.防水处理：在接头外部涂上一层防水胶，可以提高接头的防水性能。
8.测试：完成以上步骤后，使用合适的工具对接头进行测试，确保电缆防水接头的安装质量和防水性能。
注意事项：在安装电缆防水接头时，应注意选择与电缆规格相匹配的接头，以确保安装质量和性能。
在安装过程中，要仔细操作，确保每一个步骤都正确无误。
切勿用力过大或不适当地旋紧接头，以免损坏电缆或接头。
在测试接头时，要使用合适的测试工具，并按照相关标准进行测试，以确保接头的质量和可靠性。
以上是电缆防水接头的安装方法，通过正确的安装可以保证电缆接头的防水性能，提高电缆系统的可靠性和安全性。
在实际操作中，要注意安全，并遵循相关的安全操作规程。
如有必要，可以寻求专业人员的帮助和指导。
m8防水接头
m8防水接头
定义：m8防水接头又名m8连接器，其作用主要是传输电流、连接信号，广泛用于光电开关，接近开关，传感器和各种工业布线系统中。
m8防水接头分为m8带电缆防水接头和m8螺钉接线防水插头两种可选。
m8带电缆防水接头焊接、浇筑电缆而成，电缆材质为PUR/PVC，两种可选（如环境接触到油污、寒冷、高温等恶劣环境，可以选PUR外被电缆，PUR电缆耐磨、抗油、耐温-30C°+85C°）。
电缆的长度可以按客户场合要求能订做1米、2米、5米、10米至50米等，电缆的颜色有四种，即黑色、橙色、黄色、灰色，电缆直径为3.5-5.0mm。
m8螺钉接线防水插头，焊接、注塑而成，插头外壳材质为PA，螺钉接线，出线口3.5-5mm。
m8防水接头的针数/芯数分别为3/4芯，3/4针，它的外在形式更是可以分为直头和弯头两种不同的类型。
m8防水接头使用方法：其连接使用方式为螺纹牙M8*1对插连接旋紧，在这里强调一下，一定要对准插头里的凹槽，要不然就不能旋紧。
m8防水接头的优点防水性能好、方便用户接线、方便现场安装维修、性能稳定、高效快速连接、节约时间、性价比高，大家可以根据自己的需要定制。
m8防水接头的优点：防水，耐油，耐寒，性能稳定，高效快速连接。
M8带电缆防水插头尺寸图：
