8路基排水综合设计
第次课教学整体设计
教学过程（教学设计实施步骤及时间分配）步骤1：复习提问（10分钟）
1.地面排水设施有哪些种类？适用性如何？
2.地下排水设施有哪些种类？适用性如何？
3.路基排水系统的总体规划应遵循哪些原则？
4.渗沟按作用不同可分不哪几种？其作用是什么？
5.边沟和截水沟的主要区别是什么？
步骤2：讲授仿真综合设计的意义和基本要求（10分钟）
对于某些重点路段还需要进行路基排水的综合设计，以提高排水效果，降低工程费用。
因此，路基排水设计必须包括两部分内容，即首先是进行排水系统的总体规划，或者称为排水系统设计，以及在此基础上进行各单项结构物的设计。
综合设计的含义，应包括地面与地下设备的协调配合，路基排水设备与桥涵等泄水物的合理布置，路基路面的综合治理，排水工程与防护加固工程的相互配合，以及路基排水与沿线农田水利规划及有关其他基本建设项目之间的联系。
但主要目的在于确保路基的强度与稳定性，提高道路的使用效果。
实践经验证明，排水系统综合设计的好坏，关系到路基的强度与稳定性。
特别是在多雨的山区、黄土高原地区、寒冷潮湿地段、水网密布地基软弱的平原区，以及水文地质条件不良等情况下，修建高等级道路时，必须重视路基排水的综合设计。
2.仿真综合设计的基本要求
排水综合设计，宜在路线平面图、地形图上予以进行。
设计时应结合路线的平面图、纵断面图和沿线地质、地形、水文条件进行。
对高等级公路中排水不良、易受水流冲刷的特殊地段，如：滑坡路段、隧道洞口、干线交叉道口、连续回头曲线等排水复杂路段，应作专项公路排水综合设计。
设计中应考虑以下几点：
⑴流向路基的地面水和地下水，分别采取边沟、暗沟、渗沟或渗井汇集或降低水位，也可在路基外适当位置设置截水沟或渗沟拦截，并引致路基范围以外指定地点，若冲刷较为严重，必要时可设置跌水或急流槽、倒虹吸、桥涵等。
⑵对明显的天然沟槽，一般宜“一沟一涵”，不要勉强改、并；对沟槽不明显的漫流，应在上游设置束流设施加以调节，尽量汇成沟槽，导流排除。
对于较大水流，注意因势利导，不要轻易改变流向，必要时配以防护加固工程，进行分流或束流。
⑶为了提高截流效果，节省工程，地面沟渠应大体沿等高线布置，并尽可能垂直于流水方向直线布置。
在转弯处以圆弧相接，减小水流的阻力。
⑷各种排水结构物均应设置于稳固的地基上，不得渗流、溢水或滞留，冲刷严重时应予以加固，防止危害路基和引起水土流失。
⑸水流应遵循最短通路迅速排出路基范围以外。
⑹路基排水综合设计，须先做事先调查，查明水源和有关现状，测绘现场图纸，进行必要的水力水文计算，做出总体规划，提出总体布置方案，逐段逐项进行细部设计计算，并进行效益分析和经济核算。
步骤3：下发案例，学生分组进行设计（40分钟）
如图5-16所例：某路段路基排水系统综合设计平面布置图。
平面布置上，需要注明的主要内容有：桥涵位置、中心里程、水流方向、进出口沟底标高及其附属工程等；地形等高线、主要沟渠、必要的路堤坡脚和路堑坡顶线；沿线取土坑、弃土坑的位置；路线交叉设施、防护与加固工程、不良地质边界、农田排灌渠道等；各种路基排水设备的类型、位置、排水方向与纵坡、长度、出水口与分界点的位置等；
此外，根据工程设计的需要，还应附有路线及主要排水设备的纵、横断面和结构设计图。
图5-16 路基排水综合设计平面布置图例
步骤4：针对各组设计，学生进行互相讨论点评（20分钟）步骤7：教师总结（5分钟）
总结各小组设计的优缺点，重申综合设计的要求。
步骤8：布置作业（5分钟）
附：板书设计。
公路路基路面排水设计
公路路基路面排水设计公路路基路面排水设计是指为了保证公路的正常运转和使用，使雨水能迅速排除，保持公路路面的干燥和平整，减少水毁对路基和路面的破坏，建立合理的排水系统，对公路进行适当的排水设计。
下面将介绍公路路基路面排水设计的相关内容。
一、排水设计的目的和原则公路路基路面排水设计的目的是保证公路的通行条件和安全，并减少水毁对公路的损害。
排水设计的原则包括合理、经济、简便、可靠、安全等。
1. 合理性：排水设计应根据道路交通量、地理环境和降雨情况等因素进行合理分析和论证，确定合适的排水系统和措施。
2. 经济性：排水设计应充分考虑工程投资和维护成本，选择合适的排水设施和材料。
3. 简便性：排水设计应尽量简化工程量，减少工程繁琐和施工难度。
4. 可靠性：排水设计应保证排水设施的可靠性，确保能够顺利排水。
5. 安全性：排水设计应保证公路路面的安全，避免因排水不畅造成的交通事故和灾害。
二、排水设计的内容和要求公路路基路面排水设计的内容主要包括轮廓线设计、纵断面设计、横断面设计和加固设计等。
1. 轮廓线设计：排水设计应根据公路的地势起伏和排水需要，确定合适的水平线和纵向坡度，使雨水能够顺利排除。
4. 加固设计：排水设计应根据公路的交通量和重载情况，确定适当的路基和路面加固措施，避免因排水不良引起的路面变形和沉陷。
1. 排水设施的布置要合理，覆盖全面，保证排水的畅通。
2. 排水设施的设计要合适，能承受预期的雨水流量和水压。
3. 排水设施的材料要具有耐久性和防腐蚀性能，保证设施的寿命。
4. 排水设施的施工要规范，确保工程质量，减少施工缺陷和故障。
5. 排水设施的维护要及时，保持设施的正常运行和清洁。
三、利用现代排水技术进行排水设计随着科技的进步和社会的发展，现代排水技术在公路路基路面排水设计中得到广泛应用。
常用的现代排水技术包括雨水花园、生态反渗透工程、雨水集中利用等。
1. 雨水花园：雨水花园是一种通过布置植物、雨水收集系统和土壤过滤层等，将雨水与植物有机结合起来，能够起到净化雨水的作用。

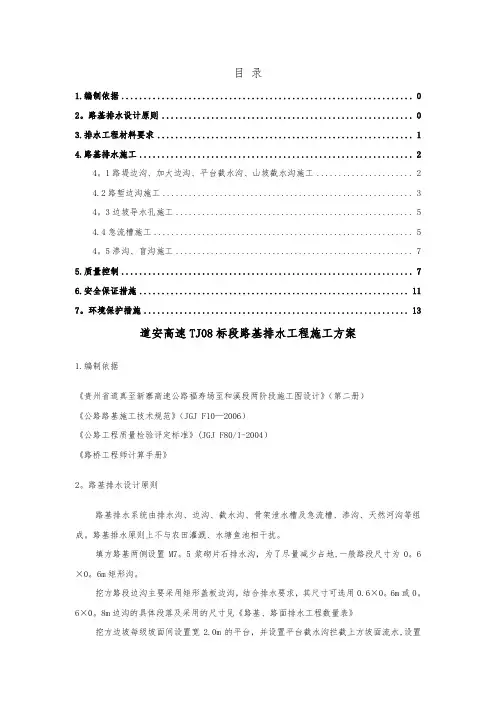

路基路面排水工程施工方案
目录1.编制依据 02。
路基排水设计原则 03.排水工程材料要求 (1)4.路基排水施工 (2)4。
1路堤边沟、加大边沟、平台截水沟、山坡截水沟施工 (2)4.2路堑边沟施工 (3)4。
3边坡导水孔施工 (5)4.4急流槽施工 (5)4。
5渗沟、盲沟施工 (7)5.质量控制 (7)6.安全保证措施 (11)7。
环境保护措施 (13)道安高速TJ08标段路基排水工程施工方案1.编制依据《贵州省道真至新寨高速公路福寿场至和溪段两阶段施工图设计》（第二册）《公路路基施工技术规范》（JGJ F10—2006）《公路工程质量检验评定标准》(JGJ F80/1-2004）《路桥工程师计算手册》2。
路基排水设计原则路基排水系统由排水沟、边沟、截水沟、骨架泄水槽及急流槽、渗沟、天然河沟等组成。
路基排水原则上不与农田灌溉、水塘鱼池相干扰。
填方路基两侧设置M7。
5浆砌片石排水沟，为了尽量减少占地,一般路段尺寸为0。
6×0。
6m矩形沟。
挖方路段边沟主要采用矩形盖板边沟，结合排水要求，其尺寸可选用0.6×0。
6m或0。
6×0。
8m边沟的具体段落及采用的尺寸见《路基、路面排水工程数量表》挖方边坡每级坡面间设置宽2.0m的平台，并设置平台截水沟拦截上方坡面流水,设置急流槽将水流引至边沟或引离路基。
当挖方边坡山坡汇水面积较大时设置截水沟，并在挖方两端山凹处设跌水槽处理。
跌水槽设置为台阶式，起到水流消力作用兼做养护人员上下通道.挖方潮湿路段设置横向盲沟与纵向渗沟，降低地下水对路基、路面的影响。
路基填挖交界处，路堑边沟沟底标高与路堤排水沟沟底标高落差较大时，设置急流槽将边沟水引入到排水沟。
急流槽设置的地点除按《路基、路面排水工程数量表》中具体位置设置外，还可根据现场施工中遇到的具体情况进行调节。
对于路堑边沟内的水不能沿路线纵坡方向排走的路段，边沟沟底纵坡设置与路线纵坡方向相反的反向坡将水排走.在施工时严格按照《路基横断面设计图》中的排水方式和沟底高程进行施工。
路基及路面排水—泄水槽设计图
公路改建工程--路基、路面及排水设计说明
路基、路面及排水设计说明1设计规范及依据1)《公路工程技术标准》(JTGB01-2014)2)《公路路线设计规范》(JTGD20-2017)3)《公路路基设计规范》(JTGD30-2015)4)《公路排水设计规范》(JTG∕TD33-2012)5)《公路水泥混凝土路面设计规范》(JTGD40-2011)6)《公路路面基层施工技术细则》JTG/TF20-2015；2、路基设计2.1路基设计标准本项目路基宽度6.5米，路面宽度5.5米。
路基设计标高为路中线路面顶标高，路面横坡采用2%双向坡。
2.2平曲线超高、加宽方式平曲线超高为行车道及路肩绕路中线(未加宽前)旋转。
平曲线半径小于90米时均应设置超高，平曲线半径小于250米均应设置加宽(按TG2U1-2019小交通量农村公路工程技术标准中四级公路II类加宽)，平曲线超高、加宽缓和段长度等于平曲线缓和曲线长度。
2.3 2.1路基超高方式：路基超高方式采用绕路基中心线旋转，圆曲线半径小于90米均应设置超高，超高渐变率为1/100。
计算超高缓和段时最短应符合渐变率1：15且不小于IOm的要求。
允许将超高、加2.2.2按规范平曲线半径小于或等于250米路面均应加宽，相应路基也进行加宽。
在平曲线内侧进行加宽，加宽缓和段长度采用相应缓和曲线全长按其成比例增加。
不设缓和曲线或超高缓和段时，加宽缓和段长度应按渐变率为1：15且长度不小于IOm的要求设置。
加宽为单侧(曲线内侧)加宽。
加宽过渡段不小于IOn1。
宽缓和段部分插入曲线内。
最大超高4圾路基压实度及填料强度要求表3填方路基与构造物衔接处，路基压实度不小于85乐路堤填料为一般砂粘土(普通土)，应符合《公路路基设计规范》(JTGD30-2015)3.3.1条要求并符合上表压实度及强度要求。
2.4.2路基边坡坡率(1)路堤：本设计段填方高度较小，边坡坡率均采用1：1.5,路基填料均利用路基开挖上石方以20:80的填料比例进行路基填筑。
关于道路路基排水设计分析
Ａｎ ａ ｌ ｙ ｓ ｉ ｓ ｏ ｆ ｔ ｈ ｅ Ｒｏ ａ ｉ ｇ ｎ
■ 叶 英 王 珞 ■ Ｙ ｏ Ｙ ｉ ｎ ｇ Ｗａ ｎ ｇ Ｌ ｕ ｏ
水沟、排水沟、渡槽、倒虹吸和积水池等 。在进行 设 计 前 充 分 考 察 当地 的 情 况 ，如 地 质 、周 围 环 境 设 施，将路基排水和涵洞排水 、排 水沟 的纵向设置与 平面设置 、地下排水和地表排 水结合 起来加 以分析 考虑 ，保证设计 出的方案 是合 理的、科学的，达到 设 计 理 想 的 目标 。 （ １ ）排 水 设 施 要讲 究 实 效 因地 制 宜 ，一 般 情 况 下地面和地 下设置 的排 水沟渠充分利用有利地形和 自然水系 ，以使 水流不 过于集 中宜短不宜长、注意 经 济 全 面 规 划 、 综 合 治 理 合 理 布 局 ， 就 近 分 流 做 到 及 时 疏 散 。 设计 前 必 须 进 行 调 查 研 究 考 虑 路 基 排 水 与桥涵布置 相配 合，排水沟渠的平面布置与竖 向布 置 相 配合 ， 地 下 排 水 与 地 面 排 水 相 配 合 ， 在 重 点 路 段 还 要进 行 排 水 系 统 的 全 面 规 划 查 明水 源 与 地 质 条 件 。为了防止农业用水影响路基稳定 ，注意与农 田 水利相配合，必要时可适当地增设涵管或加大涵管 孔径。 （ ２ ） 路基排水在结合当地水文条件和道 路等级 等的基础 上必须考虑其经济效益 。 （ ３ ）提供 良好 的排水设施 ，以最大限度的减少 水 对 路 面 形 成 的 破 坏 作 用 ，采 取 有 效 措 施 迅 速排 除 路面结构 内的积水 ，最大 限度 的提 高路面 结构的抗 水害能力，尽量 阻止水 进入路 面结构 。 四 、 道 路 路 基 排 水 设 计 要 点 １ ． 道 路 路 基 地 表 排 水 沟 渠 设 计 路基及边坡 的坚 固和稳 定需得到保证，在布置 好 路 基 排 水 系 统 后 加 强排 水 设 施 的 设 置 ， 对 相 应 的 排水结构进行设计，设计 内容主要有确定平面设置、 沟底纵坡 、断面尺 寸和 结构形式等方面，这之间的 关系是相互关联 ，因此在设计时要统一考虑 。 （ １ ）地 表 排 水 沟 渠 的 平 面设 置 ，应 根 据 排 水 系 统 设 计 要 求 加 以 确 定 。 在 边 沟 和 路 肩 排 水 沟 应 与 路 中线平 行，设置 在沿路边沿；在截水沟与路堑坡顶 或路堤坡脚之 间的需存在一定 的距离， 但不能过远 ， 防沟 内的水浸湿 坡体或坡脚 。在地质 良好和地形平 缓处设置排水沟渠，能保证沟渠本身稳固并减少工 程 量 ， 在 设 置 排 水 沟 渠 时 注 意 保 留一 定 的纵 坡 ， 以 起到沟 内的水流能尽快排 出，以防发生漫溢 或引起 冲 刷 的作 用 。 （ ２ ）沟底纵坡不宜小于 ０ ． ５ ％ ，在 一些特殊地 段中最小纵坡为 ０ ． ２ ５ ％ ，沟 壁 铺 砌 的沟 渠 可 减小 到 ０ ． １ ２ ％ ，在纵坡大于 ３ ％的情况 下，土 质沟渠 常需进 行冲刷防护 。边沟和路肩排水 的沟底 纵坡 与道路 路 线纵坡相 同，在路线纵坡不 能满足排 水要 求的情 况 下 ，及 时 采 取 其 它 措 施 或 重 新 调整 边 沟纵 坡 ； 弯 道 超高路段 的边沟 ，沟底纵坡应 与弯道 前后 段平顺 衔 接 ，不允许有积水或外溢现 象发生；路堑边沟的外 侧边坡坡度应与路基挖 方边坡 保持一 致。 （ ３ ）沟渠的断面尺 寸需满 足排泄 的设计流量 。 沟渠 的泄水能力 ，与断面情 况及沟底纵坡 有关，为 防止水流溢 出，路面表 面排水计算泄水 口流量时 ， 水深不 宜超过 沟深 的 ２ ／ ３ ，路基排 水沟渠的沟顶 ， 应 高 出沟 内设 计 水 位 ０ ． ２ ｍ。 （ ４ ）结构形式，对于经 常生长杂草影响养护工 作 和 外 观 的地 段 ， 必 要 采 取 浆 砌 片 栽 砌 卵 石 、 水 泥 混凝土预制构件 等措施进 行防护 。 ２ ．道路路基排水系统设计 路基排水设计应满足 各项排 水设施组要求 ，形 成统一完整 的综合排水 系统，进 行总体规划和综合 设计 ，起到提高排水效果和降低工程造 价的作用。 布 置路基 排 水系 统考虑 道路 的平 纵 面和 横断 面 ，对 该地 段的各种水 源进行查明了解，掌握其对 路 基 能造 成 危 害 程 度 ， 再 结 合 沿 线 的 地 形 、地 质 等 条件 合 理 的 布置 排 水 设 施 ， 使 各 项 设 施 衔 接 配 合 ， 形成排水网络。规划道路排水系统需综合系 统的考 虑各个因素，如注意地表和地下排水 的协调 性，排 水沟管与沿线的天然水系及桥涵泄水 结构配 合度 ， 另 外 地 表 排 水 设 计 与 坡 面 防 护 工 程 也 要协 调 配合 。 还 有 就 是 防 止 冲 毁 农 田或 危 害 其 它 水 利设 施 ， 结 合 当地的农 田水利等建设规划 ，以保证 农田排灌系统 正常运行。 ３ ．道路路基地下排水沟管设计 路基地下排水设计 前做好 调查工作，对地层和 地下水 的情况有充分 的了解 ，再根据排水的需要设 定 合 适 的 排 水 结 构 物 。对 地 下水 可采 取 拦 截 、疏 干 、 降低 地 下 水 位 和 引排 等 措 施 。 （ １ ）拦截 ：路基范 围内有水层露 出，在地下水 流上方设置明沟或渗沟 ，将其截断并引离。 （ ２ ）疏干：路基边坡坡体上层滞水或 降水浸湿 采 用 在 坡 体 内设 置 Ｙ 形 或 拱 形 边 坡 渗 沟 ， 以疏 干 和 排 除其 中的地下水 ，防止产生坍塌或滑坡等病害。 （ ３ ）降低 地 下 水 位 ：为 保证 路基 处 于干 燥 的状 态 ，在 边 沟 下 设 置 纵 向渗 沟 ， 降低 地 下 水 位 。 （ ４ ）引排 ：路基范围 内有泉眼出露或汇集 的地 下水流时，用地下排水沟管将水 引出并排 除，另外 在 寒 冷 地 区 ， 沟 管 应 作 防 冻 保 温 措 施 ， 以 免 水流 结
公路路基路面排水设计
公路路基路面排水设计一、设计原则与目的公路路基路面排水设计是为了使雨水迅速排除路面，减少水文冲刷对路基路面的破坏，提高路面使用寿命和安全性。
合理的排水设计可以减少路面下的地下水位和软基的液化，保证路基路面的稳定和安全运行。
排水设计应遵循以下原则：1. 保证排水系统的畅通：确保雨水能够迅速排除路面，避免积水，减少水文冲刷。
2. 综合考虑合理利用地形：充分利用地形高低起伏，合理设置排水系统，减少投资成本。
3. 考虑保护环境：避免排水系统对周围环境造成负面影响，如环境污染等。
4. 综合考虑经济性：在保证排水效果的前提下，尽量减少投资成本，提高排水系统的经济性。
二、设计要点1. 路面横坡设计路面横坡是指路面在横向上的坡度，通过合理设置路面横坡可以使路面上的雨水迅速排离路面。
根据实际情况，一般采用2%~4%的横坡设计。
路面纵坡是指路面在纵向上的坡度，根据道路的长度和高差，合理设置路面的纵坡可以保证雨水迅速排除，减少积水和水文冲刷的发生。
3. 排水沟设计排水沟是用于收集和排除路面雨水的设施，根据路面的情况和地形特点，排水沟可以分为横向排水沟和纵向排水沟。
在设计排水沟时，应考虑沟槽的宽度、深度、坡度、出口设置等因素，以保证排水沟的畅通和排水效果。
5. 排水设施设置在排水系统中，还需要设置一些排水设施，如护坡排水管、井口、溢流口等。
这些排水设施的设置需根据实际情况和设计要求进行合理设置，保证排水系统的整体畅通和排水效果。
6. 轴流式排水系统设计在某些路段，可以采用轴流式排水系统来排除路面雨水。
轴流式排水系统利用轴流原理，通过对路面进行微观波纹处理，使雨水能迅速流向路基两侧的排水沟，有效排除路面雨水。
7. 涵洞和涵洞排水设计在设计中需要考虑涵洞和涵洞排水系统。
涵洞是用于排除路面下的积水或地下水的设施，设计时需要考虑洞身和洞面的尺寸、坡度、出口设置等因素；还需要设计合理的涵洞排水系统，确保涵洞周围的排水畅通，防止积水对路基路面的影响。
公路路基排水设计
浅谈公路路基排水设计摘要：路基内水分过多，会降低土基的承载力。
地下水会使路基软化，不但降低土基强度，还会造成边坡坍塌，严重时还会造成整个路基滑塌，严重影响公路的运营和使用。
因此，排水设计就成了重中之重。
该文主要探讨公路路基路面排水设计。
关键词：公路路基路面稳定性中图分类号：u417.3 文献标识码：a 文章编号：1674-098x（2012）12（a）-0-01由土修筑的路基，大多暴露于空间，长期受自然因素的作用，土在不利水温条件作用下，物理、力学性质将发生变化。
浸水后湿度增大，土的强度降低；岩性差的岩体，在水温变化的作用下，加剧风化；水的浸入，降低土的强度，会导致路基边坡的失稳。
路基排水设计是关系路基稳定性的关键，路基排水设计任务就是把路基工作区范围内的土基含水量降低到许可范围内。
1 路基的概念路基不管是路堤还是路堑，都不能长期浸水或积水，以防发生泥泞、松软和滑坍。
路面上的水也会渗到路基里面去，同样对路基、路面都不利。
因此，应把路面做成中间高两边低的弓背形以便于及时排去雨水，叫做路拱。
如果路堤很低，两侧路边接近原地面，那么除了设置路拱外，还要在路基两侧挖出一定尺寸的边沟来排水。
在路堑两侧也要挖出边沟，路上的水才容易流到涵洞或小河沟、洼地去。
山坡上的路基，往往因为山坡水流较大，会冲坏边坡，且路基边沟容纳不下那么大的水流，也会漫流到路上引起路基、路面的损坏，这就要在挖方坡口上至少5 m以外设置一条沟，把水截到沟内，引到道路之外，这种沟叫做截水沟或天沟。
在地质不良地段的山坡，更要注意设置截水沟，截断水流，防止山坡滑坍。
公路排水设计对于公路路基的稳定性及路面的使用寿命有着显著的影响。
公路排水设计应包含以下两个方面的内容：其一是要考虑如何减少地下水、农田排灌水对路基稳定性及强度的影响，一般称之为第一类排水；其二是要考虑如何将路表水迅速排出路基之外，最大限度地减少雨水对路基、路面质量的影响，减少因路表水排水不畅或路表水下渗对路基、路面结构和使用性能产生的损害，这称为第二类排水。
公路路基路面排水设计
公路路基路面排水设计公路路基路面排水设计是公路工程中非常重要的一环。
良好的排水设计能够增加路面的使用寿命，减少路面病害的发生，并提高行车的安全性。
本文将从排水设计的原则、方法和常见排水设施等方面进行详细介绍。
一、排水设计原则1.以排水为主：在公路路基路面设计中，排水应当被视为首要考虑的因素。
只有将排水作为首要目标，才能够保证路面的良好使用条件。
2.合理规划：在设计排水系统时，要充分考虑周边地形、水流等因素，合理规划排水系统的布局和连接方式。
3.多方位排水：在规划排水系统时，应该考虑多种方式进行排水，如路面排水、路基排水、边沟排水等，以充分保证排水的畅通。
4.充分利用：在设计排水系统时，应该充分利用自然排水条件，如地形的坡度、水流的方向等，减少排水设施的数量和成本。
三、常见排水设施1.排水沟：是指设在路面或路基旁的用于排水的沟渠，一般分为边沟和中央排水沟。
排水沟的设计应考虑排水量，沟槽尺寸和材质的选择等因素。
2.排水管道：是一种将雨水从一处输送到另一处的管道，在公路排水系统中占据着重要的地位。
排水管道的设计应考虑管径、材质和敷设方式等方面。
3.雨水篦子：是一种用于拦截较大颗粒的雨水设施，用于保护排水管道不被堵塞。
雨水篦子的设计应考虑篦子孔径和排水能力等因素。
4.下水道：是指将雨水从路面或路基排除的设施，下水道的设计应考虑排水量、水流速度和出水口的位置等因素。
四、排水设计的注意事项1.环境保护：在进行排水设计时，要充分考虑环境保护的要求，避免因排水系统而对周边环境造成污染。
2.耐久性：在选择排水设施时，要考虑其材质和耐久性，以免因材料的老化而影响排水效果。
3.维护保养：在进行排水设计时，要充分考虑排水设施的维护保养问题，选择易于清理和维修的排水设施。
4.安全性：在进行排水设计时，要充分考虑排水设施对行车和行人的安全性影响，避免因排水设施而造成安全隐患。
公路路基路面排水设计
公路路基路面排水设计公路路基路面排水设计是公路工程中非常重要的一环，它对公路的使用寿命、安全性和舒适性都有着很大的影响。
好的排水设计可以有效地排除雨水和地下水，防止路基路面的沉降和塌陷，减少路面的水损，延长路面使用寿命，同时也能提高路面的抗滑性，减少交通事故的发生。
公路路基路面排水设计必须认真对待，严格按照相关标准和规范进行设计。
一、路基路面排水设计的基本原则1. 排水系统应符合公路纵坡的要求，确保雨水和地下水都能够顺利地排出。
2. 排水系统应结合地形地貌和水文地质条件，根据当地的雨水量和降雨规律进行设计。
3. 排水系统应避免排水死角，确保水流能够顺畅地流走，避免水坑和积水现象。
4. 排水系统应能够保持道路的平整度，避免因排水设计不当而引起的路面变形和损坏。
5. 排水系统应便于维护和清理，确保排水通畅，减少因为植被和杂物堵塞而引起的排水问题。
1. 路基排水的基本要求在公路建设中，路基排水是非常重要的，它直接关系到路基的稳定性和安全性。
路基排水的基本要求主要包括以下几点：（2）路基应合理设置排水设施，如明沟、塑料排水板等，以便有效地排除雨水和地下水。
（3）路基应做好排水处理，采取适当的排水措施，确保路基排水的畅通和稳定。
2. 路基排水的设计方法路基排水的设计方法主要包括以下几种：（1）自然排水：利用路基自然的坡度和地形，让雨水和地下水沿着路基的坡度自然流出。
（3）复合排水：将自然排水和人工排水相结合，充分利用自然条件，同时又进行一定的人工处理。
（1）路面应具有一定的横坡和纵坡，确保雨水能够顺利地流入排水设施。
（3）路面排水设施应具有一定的排水能力，能够有效地排出雨水，避免水损问题。
（1）雨水井：在路面上设置雨水井，通过雨水井将雨水引到排水管道，再排出。
1. 路基路面排水设计应根据当地的气候条件和降雨特点进行设计，确保排水系统在各种气候条件下都能正常工作。
3. 路基路面排水设计应符合公路工程的相关标准和规范，确保排水系统的合理性和科学性。
第10章 路基路面排水设计
第一节 概述
◆2、路基路面排水的一般原则
① 排水设施要因地制宜、全面规划、合理布局、综合治理、讲 究实效、注意经济，并充分利用有利地形和自然水系；
② 路基排水沟渠的设置，应与农田水利相配合，必要时可适当 地增设涵管或加大涵管孔径；
③ 设计前必须进行调查研究，重点路段要进行排水系统的全面 规划，做到路基路面综合设计和分期修建；
下游应有急流槽。
第二节 路基排水设备的构造与布置
截水沟
挖方路段（路堑）截水沟示意图 1-截水沟；2-土台；3-边沟
挖方路段（路堑）弃土堆与截水沟示意图 1-截水沟；2-弃土堆；3-边沟
填方路段上的截水沟示意图 1—土台；2—截水沟
第二节 路基排水设备的构造与布置
截水沟
a）土沟
b）石沟 截水沟的横断面形式
边沟
1）设置位置：在挖方路基的路肩外侧，低填方路基的坡脚外侧。 2）设置作用：用以汇集和排除路基范围内和流向路基的地面水。 3）横段面形式：梯形、矩形、三角形及流线形。 4）边沟的纵坡与长度：边沟的纵坡一般应与路线纵坡一致，并不
宜小于0.5%，以防淤积，在特殊情况下容许减至0.3%。 5）修筑材料：浆砌片石、浆砌卵石、水泥混凝土预制块等。 6）注意事项：边沟的排水量不大，一般不需要进行水文和水力计
不产生冲刷或淤积。通常应使排水沟与原水道两者成锐角相 交，即交角不大于45。
第二节 路基排水设备的构造与布置
排水沟
排水沟与水道衔接示意图 1-排水沟；2-其它渠道；3-路基中心线；4-桥涵
第二节 路基排水设备的构造与布置
排水沟
排水沟应具有适当的纵坡，一般情况下，可取0.5%~1%， 不宜大于3%，若大于3%，则应进行加固。
